Ремонт блока рулевого усилителя приоры

Распространенные неисправности и способы их устранения

С поломками устройств сталкиваются многие приороводы, в частности, речь идет о неисправности именно блока управления. Если блок управления системой работает некорректно или вышел из строя, на дисплее бортового компьютера появится соответствующая ошибка. Расшифровав ее, можно понять, что компьютер сообщает об отказе работы подключения ЭУР, что в большинстве случаев говорит о наличии проблем в пайке. В частности, речь идет о месте соединения платы усилителя с контроллером.

Данная неисправность решается либо путем замены системы у дилера, если авто на гарантии, либо путем ремонта. Если у вас нет опыта в чип-тюнинге или работы с электронными девайсами, то решение такой неисправности необходимо доверить профессионалам. Разумеется, для того, чтобы точно поставить «диагноз», потребуется провести компьютерную диагностику.

Часто случается такое, что происходят сбои в работе датчика скорости, что опять же, способствует появлению ошибки бортового компьютера. Такой тип неисправности можно решить путем перепрограммирования устройства либо заменой проводов в тех местах, где регулятор соединяется с контроллером. Если сам регулятор является нерабочим, то его придется заменить (автор видео — Алексей a-skorp).

Слишком низкий уровень напряжения в бортовой сети авто — это также распространенная проблема

В данном случае необходимо в первую очередь уделить внимание диагностике генераторного устройства либо проводки. Для проверки используйте тестер. В любом случае, если в работе системы обнаружены неполадки, необходимо произвести ремонт рулевой рейки своими руками

Эксплуатация авто с неработающим ЭУР не допускается до полного устранения проблемы

В любом случае, если в работе системы обнаружены неполадки, необходимо произвести ремонт рулевой рейки своими руками. Эксплуатация авто с неработающим ЭУР не допускается до полного устранения проблемы.

Как определить механические повреждения ЭУР и рулевых механизмов?

Механическая диагностика осуществляется в том случае, если не нормально, но при этом бортовой компьютер не выдает ошибок. Чтобы произвести проверку механических повреждений, необходимо максимально провернуть рулевое колесо влево и вправо, мотор при этом должен быть заведен. Следует отметить, что при повороте рулевого колеса транспортное средство должно стоять на одном месте.

В том случае, если вы заметили, что при повороте руля необходимо приложить больше усилий, чем обычно, то это может свидетельствовать о выходе из строя деталей или компонентов усилителя. Но также это может говорить о поломке других элементов рулевой системы (видео о диагностике усилителя руля с помощью скрепки представлено ниже, автор видео — Гоша Вахромеев).

https://youtube.com/watch?v=r8AExwMEq-k

Чтобы точно выявить, что же послужило проблемой, потребуется провести более тщательную диагностику. Для этого транспортное средство в первую очередь нужно загнать на подъемник и поднять, при этом тщательно проверив на работоспособность все элементы ходовки. Проверке подлежат рейки, рулевые тяги и т.д. Такую процедуру можно без проблем провести на любом СТО либо же своими силами, но только если у вас есть подъемник и определенные навыки по диагностике. Есть вероятность того, что ремонт ЭУР не требуется, поскольку он сам по себе работоспособен, но требуется ремонт других элементов.

Чтоб не допустить появления неисправностей, связанных с электроусилителем, необходимо время от времени производить очистку системы, а также контактных узлов. Чтобы провести сервисное обслуживание самостоятельно, потребуется снять свой ЭУР, полностью разобрать его, произвести очистку и поставить обратно. Подробнее об этом мы расскажем ниже.

Неисправности

По механической части обычно выходит из строя валы, арматура или соединительные детали. В этой ситуации при вращении руля колеса остаются неподвижными. В целом ремонтируется здесь все довольно просто – путем замены пришедших в негодность деталей.

Поломка электромотора обычно требует покупки нового, так как восстановлению он не подлежит. Новый узел продается в любом крупном магазине, а установить его нетрудно и своими силами.

Когда выясняется, что произошел обрыв связи между контроллером и ЭУР, необходимо осмотреть разъемы

В данном случае внимание обращают на второй из них (первый, как ранее отмечалось, силовой). Туда же нужно лезть, если не поступают сигналы от датчиков распределительного и коленчатого валов

Если проводка перетерлась или у нее нарушена изоляция – придется заменить весь жгут. Он продается отдельно и стоит недорого. В противном случае нужно будет проверить все контакты и «прозвонить» их мультиметром.

Датчики проверяются заменой на заведомо рабочие. Неисправный контроллер не ремонтируется, потому нужно будет приобрести новый.

Снятие и установка ЭУР в домашних условиях

Для того, чтобы произвести снятие устройства с автомобиля, потребуется заранее подготовить все, что вам может пригодиться в процессе. В частности, речь идет об отвертках с плоским и крестовым наконечниками, а также наборе гаечных ключей с торцевыми головками.

Итак, как происходит процедура снятия и монтажа электроусилителя:

1. В первую очередь, необходимо выключить питание на бортовую сеть, для этого отсоедините минусовую клемму от аккумулятора. Затем демонтируйте руль, заранее сняв пластиковую накладку под ним и на контрольном щитке. Демонтаж руля проводится в соответствии с сервисной книжкой к автомобилю.
2. Используя крестообразную отвертку, необходимо открутить четыре болта фиксации декоративной накладки на рулевой панели.
3. Сделав это, вы сможете увидеть колодки с проводкой — их необходимо отсоединить от подрулевого переключателя, также отсоединяется и контактное кольцо.
4. Используя гаечный ключ на 8, нужно открутить винт фиксации колодок проводов, которые проходят от замка зажигания.
5. Далее, необходимо нажать на пластмассовые элементы фиксации и отсоединить колодки с проводами вверху и внизу самой колонки.
6. В том месте, где электроусилитель рулевого колеса крепится к самой колонке, потребуется демонтировать так называемую пластмассовую шторку, для этого следует отсоединить фиксаторы.
7. Используя торцевой ключ, нужно несильно ослабить гайки, которые фиксируют узел к низу колонки.

После выполнения этих действий осуществляется снятие непосредственно усилителя — он демонтируется вместе с промежуточным валом. Но для того, чтобы вам было более удобно прочищать узел и в дальнейшем производить установку в обратном порядке, эти компоненты желательно заранее отсоединить друг от друга. Чтобы сделать это, используя ключ на 13 выкрутите винт, фиксирующий карданный шарниры на самом валу. Затем вам потребуется открутить две гайки фиксации по торцам, после этого саму рулевую колонку можно будет извлечь.

Затем нужно будет извлечь винт и произвести снятие кардана от шлицевого шкива узла. Чтобы после снятия процедура обратной установки была более удобной, желательно удостоверить в том, что все метки совпадают. Речь идет о метках на защитном чехле, шкиве, а также крышке стартера

Очистка механизма контактной группы и прочих элементов системы должна производиться осторожно, чтобы все компоненты остались целыми и неповрежденными. Если вы обратитесь за помощью к специалистам в этом вопросе, то процедура очистки обойдется вам в среднем около 30-50 долларов в зависимости от региона. На сегодняшний день электроусилителем руля комплектуется каждая Приора, это касается и базовой комплектации

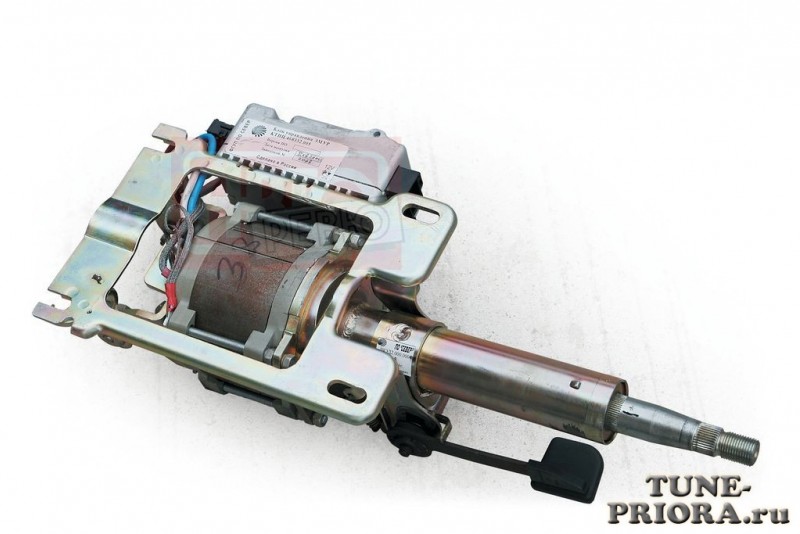

Хотя изначально устройство шло как дополнительная функция комфорта. Обладатели данной модели знают, что агрегат не редко заклинивает и ломается, однако при потребности ремонт можно выполнить своими руками. Об этом далее в статье

На сегодняшний день электроусилителем руля комплектуется каждая Приора, это касается и базовой комплектации. Хотя изначально устройство шло как дополнительная функция комфорта. Обладатели данной модели знают, что агрегат не редко заклинивает и ломается, однако при потребности ремонт можно выполнить своими руками. Об этом далее в статье.

Благодаря работе электроусилителя происходит снижение нагрузки и усилия на рулевом колесе при выполнении поворота. Агрегат существенно облегчает управление транспортным средством и не позволяет на большой скорости совершать опасные маневры. В состав узла входят такие элементы:

• Электромотор.
• Колонка.
• Рулевое колесо.
• Датчик момента.
• Электронный блок управления.
• Механизм поворота руля.

При повороте рулевого колеса в работу включается ЭУР. Момент обеспечивает электродвигатель, присутствующий в конструкции электроусилителя. Датчик момента выполняет измерение показателя и отправляет его в электронный блок. Зависимо от угла поворота, ЭБУ рассчитывает, какую мощность необходимо задать двигателю. В переключателе, который расположен под рулем, есть устройство, определяющее угол поворота. Датчики поворота и момента передают сведения на электронный блок, который определяет, с требуемой ли скоростью функционирует электромотор.

На прошлых поколениях ВАЗ был вмонтирован гидроусилитель, который давал фактически одинаковое усилие во всех диапазонах вращения. Что касается электроусилителя, то степень усилия здесь зависит от массы факторов: скорости поворота руля и его угла, оборотов силовой установки, скорости езды.

Самостоятельное снятие и установка усилителя

Процедуру демонтажа и установки нового электроусилителя можно выполнить своими руками, но для этого вам надо будет приготовить все инструменты. Для выполнения работ вам потребуются две отвертки — одна с плоским наконечником, другая — с крестовым. Также понадобится и набор гаечных ключей с торцевыми головками.

Как выполнить задачу по снятию и установке своими руками:

Перед выполнением работ нужно будет обесточить бортовую сеть вашей Приоры. Чтобы сделать это, выключите зажигание, а затем откройте капот и отключите аккумуляторную батарею от питания. После этого вам потребуется снять рулевое колесо, но перед этим демонтируйте пластмассовую накладку, расположенную под рулем и под приборной панелью. Кожух крепится на несколько болтов, их надо выкрутить и отложить в сторону. Снятие рулевого колеса осуществляется с учетом рекомендаций, описанных в сервисном мануале.
Когда накладка будет демонтирована вместе с рулем, вы увидите разъемы подрулевых переключателей, к которым подводятся провода. Эти штекеры нужно будет отключить. Также демонтажу подлежит и контактное кольцо.
При помощи ключа с головкой на 8 вам потребуется выкрутить болт, который крепит разъем с проводами от выключателя зажигания. Отложите болт в сторону, чтобы не потерять.
Когда эти действия будут выполнены, нажмите на пластиковые крепления и отключите разъемы с проводкой в верхней и нижней части рулевой колонки.
Сделав это, в месте фиксации электрического усилителя непосредственно к колонке вы увидите пластиковую шторку. Вам нужно будет ее снять, для этого также потребуется отсоединить крепления.
При помощи торцевого гаечного ключа вам надо будет незначительно ослабить гайки, с помощью которых крепится усилитель к нижней части колонки. Именно ослабить, а не выкручивать. Когда гайки будут ослаблены, нужно демонтировать электроусилитель из посадочного места, его снятие осуществляется с промежуточным валом. Но мы рекомендуем все же отсоединить усилитель от вала, это позволит быстро очистить ЭУР и упростить процедуру монтажа. Для отсоединения вала вам надо будет открутить винт, который крепит карданный шарнир на валу, с помощью гаечного ключа на 13. Сделав это, надо будет также выкрутить две гайки, расположенные на торцевых частях, после чего вся рулевая колонка подлежит снятию.
Затем вам надо будет демонтировать болт и кардан от шлицевого шкива механизма

При этом обратите внимание на метки — при дальнейшей установки они в любом случае должны совпадать. Метки расположены на защитном чехле, шкиве и крышке стартерного механизма. Теперь вы можете очистить электроусилитель и другие компоненты системы либо заменить вышедший из строя ЭУР на новый

Процедура сборки осуществляется в обратной последовательности.

Теперь вы можете очистить электроусилитель и другие компоненты системы либо заменить вышедший из строя ЭУР на новый. Процедура сборки осуществляется в обратной последовательности.

Замена ЭУР

Итак, вам нужно заменить электроусилитель на Приора или просто проверить состояние его контактов. В любом случае, ремонт предполагает полное извлечение узла. Приготовьте необходимые инструменты:

• Зубило и молоток.
• Глубокая головка на 8 и 13.
• Удлинитель и трещотка, в качестве альтернативы можно использовать вороток.

Сам усилитель своими руками снять довольно просто, но для того, чтобы добраться до его креплений и блока управления, вам понадобится снять немало деталей приборной панели: руль вместе с подушкой безопасности, кожух и замок зажигания. Когда эти компоненты демонтированы, можно начинать ремонт усилителя.

Пошаговая инструкция

1. Берем «восьмую» головку, надеваем трещотку и снимаем контактную группу, как это показано на фотографии ниже;

• Лада Приора: основные проблемы электроусилителя руля и их устранение
• Как определить, что ЭУР нуждается в ремонте
• Основные неисправности электроусилителя руля и их причины
• Как выполнить ремонт ЭУР своими руками
• ЭУР на Лада Приора: неисправности и способы устранения
• Правила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР

Одно из самых проблемных мест у Лады Приоры – это электроусилитель руля. Именно поэтому ремонт электроусилителя руля – частая проблема, с которой сталкиваются владельцы Приоры. Если вы обнаружили, что не работает ЭУР на Приоре, то сразу обращайтесь к специалисту или займитесь ремонтом сами. Чаще всего электроусилитель руля Приоры имеет две причины неисправности.

Как определить, что ЭУР нуждается в ремонте

Не работает электроусилитель на Приоре очень часто. Он отказывается работать как на новых автомобилях, так и на авто с пробегом.

При возникновении неполадок с электроусилителем на приборной панели загорается кнопка желтого цвета, на которой нарисован руль с восклицательным знаком. Эта кнопка извещает о неисправностях в работе или отказе от работы электроусилителя руля.

Управлять автомобилем можно и без помощи электроусилителя. Для этого лишь нужно вытащить предохранитель ЭУР, который расположен слева от руля. Неисправности ЭУР на Приоре не должны вас пугать, так как эта неисправность устраняется даже своими силами.

Основные неисправности электроусилителя руля и их причины

Отказывает электроусилитель руля на Приоре по таким причинам:

1.При включении зажигания ЭУР не проходит самоконтроль и сам отключается, чтобы не мешать водителю и не создавать аварийную ситуацию на дороге. В этом случае ремонт обойдется дорого.

2. Не работает электроусилитель руля на Приоре и по причине неисправности датчика скорости. ЭУР сканирует скорость автомобиля со спидометра, который получает данные от датчика скорости. Когда датчик ломается, он начинает выдавать неверную информацию. Тогда ЭУР самопроизвольно отключается, так как не знает точной скорости авто. В таком случае ремонт электроусилителя проводится путем замены датчика.

Ремонт электроусилителя руля на приоре своими руками

Современные модели автомобилей кардинально отличаются от своих предшественников. Изменения можно увидеть во всем. Однако одним из самых весомых достижений стало более легкое управление транспортным средством. Если ранее для вращения руля нужно было прикладывать немало усилий, сейчас все намного проще. Более того, практически одной рукой можно провернуть руль управления, когда машина находится в заглушенном состоянии. Все это благодаря установленному ЭУР. Но иногда случается, что не работает гидроусилитель руля на приоре.

С помощью этого аппарата усилие, которое требуется для вращения руля, уменьшается в разы. Иными словами – управлять можно смело одной рукой без лишнего напряжения.

На старых моделях автомобилей ВАЗ устанавливалась другая система – гидравлическое усиление, но начиная с «Калины» производители перешли на ЭУР, чем приятно порадовали покупателей. Недостатки, которые имеет ЭУР, полностью устранены в новой модели. В случае ее поломок, устройство чинится намного проще. Но и недостатки тоже имеются.

ЭУР имеет три следующие основные составляющие:

• механическая;
• электрическая;
• ЭБУ с периферией.

Механика включает в себя детали управления руля и части, которые соединяют весь механизм. Сюда же входит арматура, выполняющая роль крепежа.

В категорию «электрическая составляющая» входит мотор усилителя – самая слабая часть, которая чаще всего подвергается поломкам. Также имеются разъемы с датчиками и ЭБУ.

Определяем рабочее состояние ЭУР по лампочке на приборе

Каждый раз, садясь в автомобиль и проворачивая ключ зажигания, стоит обращать внимание на панель — значок в виде руля и восклицательного знака. Во время включения зажигания он загорается и если вся система находится в рабочем состоянии, то спустя несколько минут автоматически потухает. Если же продолжил светиться – явный признак выхода из строя

Если же продолжил светиться – явный признак выхода из строя.

В таком случае следует проводить диагностику, используя компьютерные технологии

Важно получение кодов поломки и их расшифровка. Иногда предоставляются только коды. Стоит запомнить простое правило – все неисправности, связанные с ЭУР выдают числовые комбинации, начинающиеся с буквы «С»

Стоит запомнить простое правило – все неисправности, связанные с ЭУР выдают числовые комбинации, начинающиеся с буквы «С»

Обратите внимание — значение «С 1013» говорит о низком напряжении, которого недостаточно для полноценной и безопасной работы электроусилителя

Причина данной неисправности может быть не одна. Из самых распространенных – поломка пары проводов (или одного). Они могут не функционировать из-за ослабления или пригорания. Их очень легко отыскать по цвету – красный и черный. Вторая проблема – большой предохранитель на устройство. Он легко поддается замене или ремонту. И третья – нехватка сети в машине. Самостоятельно устранить эту неполадку практически невозможно, обратитесь к специалистам.

Выясняем рабочее состояние электроусилителя с помощью руля

Распространенная причина проверки — не горит лампочка, указывающая на ЭУР

Важно обратить внимание на техническое состояние после проведенного капитального ремонта. Делается это легко: не заводя машину, прокрутите руль. Затем запустите мотор и проделайте то же действие

Затем запустите мотор и проделайте то же действие

Если приложенная сила была одинаковой, это значит следующее – не работает ЭУР на приоре

Затем запустите мотор и проделайте то же действие. Если приложенная сила была одинаковой, это значит следующее – не работает ЭУР на приоре.

Причина неисправности может быть в работе одной из трех составляющих. Проблемы с механической частью говорят о нерабочем состоянии вала, соединений или арматуры. Если загвоздка в этом, колеса просто не подчиняются поворотам руля управления. Если дело не в механике, работа будет объемнее и сложнее. Если сломались сервомотор или усилитель – можно забыть о ремонте. Лучше купить новый ЭУР и сделать его установку самостоятельно – так будет быстрее, дешевле, практичней и надежней. И последний вариант, по которому могла возникнуть поломка – неисправность проводов. Это очень важные компоненты, с помощью которых подаются сигналы от внешних датчиков. Данный случай также легко чинится в домашних условиях, достаточно изначально приобрести электрическую проводку и провести монтаж.

Конструкция и особенности эксплуатации ГУР и ЭУР

Для облегчения поворота руля и повышения комфорта может использоваться либо гидро-, либо электроусилитель. У обоих усилителей есть как плюсы, так и минусы.

Конструктивно ГУР – это система из шлангов высокого и низкого давления, в которых находится масло, приводимое в движение с помощью помпы. Рабочую жидкость гидроусилителя нужно заливать в бачок возле насоса. Он работает, только когда двигатель запущен. Водитель поворачивает руль, а в это время жидкость через распределитель под давлением, создаваемым насосом, поступает к рулевому механизму. Она попадает в рабочий цилиндр, давит на поршень, который начинает смещаться, и облегчает вращение рулевого колеса. При прямолинейном движении жидкость оттекает обратно в бачок системы.

Схема ГУР

Преимущества и недостатки ГУР

В случае с гидроусилителем основной минус – это громоздкость всей системы. Но она дешевле в производстве и обслуживании, а это сказывается на цене автомобиля. На данный момент ГУР встречается в основном на машинах бюджетного класса, к которым относится и Приора. Усилитель такого типа устанавливается также на дорогих мощных внедорожниках. Объясняется это тем, что ГУР способен передавать большую мощность передачи крутящего момента на рулевое управление. В этом плане он выигрывает у электроусилителя, но недостатков все равно насчитывается больше:

1. В автомобиле, оборудованном гидроусилителем, не рекомендуется держать руль в крайнем правом или левом положении более 5 секунд. В противном случае масло в ГУР на Приоре начинает нагреваться, что может привести к выходу системы из строя.
2. Механизм требует постоянного контроля уровня масла, осмотра и замены приводов, шлангов, насоса.
3. Насос зависит от работы двигателя, а значит, он забирает определенный процент мощности у силовой установки. Если при прямолинейном движении ГУР не работает, этот процент мощности расходуется впустую.
4. Подобная система не подразумевает настройку режимов работы в зависимости от скорости движения, угла поворота рулевого колеса.
5. На небольшой скорости обеспечивается хорошая чувствительность рулевого механизма, но на высокой она становится менее выраженной.

Последний недостаток инженеры компенсируют использованием рулевой рейки с переменным передаточным числом. ГУР стал уже устаревшей системой, ее совершенствованием конструкторы уже не занимаются.

Конструкция электроусилителя

По своему устройству ЭУР проще, чем ГУР. Он состоит из ЭБУ, датчика крутящего момента, датчика угла поворота рулевого колеса и электродвигателя. Здесь нет никаких шлангов и жидкости. Электромотор закреплён непосредственно на самой рулевой рейке, а крутящий момент передается на нее посредством торсионного вала, встроенного в систему рулевого механизма.

В случае с ГУРом усилие облегчается жидкостью, а в электроусилителе за это отвечает сила тока. Когда водитель поворачивает руль, усилие передается на рулевую рейку. В это время датчик крутящего момента передает данные на электронный блок управления. Контроллер рассчитывает, какую силу тока нужно передать на электродвигатель для оптимального облегчения вращения руля. Так как усилие должно быть равномерным, в расчет берется скорость движения и угол поворота рулевого колеса.

Плюсы и минусы ЭУР

Электроусилитель – более современная система с высоким потенциалом для модернизации. Она не лишена недостатков, но их меньше, чем у ГУРа:

• высокая стоимость,
• электродвигатель не может обеспечить большую мощность усилия, поэтому устанавливается только на легковые автомобили.

Недостатки нивелируются, так как конструктивно электроусилитель постоянно совершенствуется.

Преимуществ у ЭУР для Приоры немало. Систему легко обслуживать благодаря простоте конструкции. Единственная деталь, требующая осмотра, – это подшипник качения. Механизм ЭУР имеет более компактные размеры и может устанавливаться на рулевой вал в салоне, освобождая место в подкапотном пространстве. За счет этого увеличивается долговечность конструкции, поскольку нет воздействия перепадов температур и повышенной влажности.

Электроусилитель не отбирает у двигателя мощность, что позволяет экономить топливо. Привод работает только во время поворота рулевого колеса. За работу усилителя отвечает ЭБУ, с помощью которого можно отрегулировать режим работы ЭУР, учитывая условия эксплуатации автомобиля. Для электроусилителя не страшны крайние положения руля. Движение на большой скорости делает руль с ЭУР более чувствительным.

Методика самостоятельной диагностики неисправностей ЭУР на приоре

	На автомобилях семейства Лада Приора применяются только безредукторные электромеханические усилители рулевого управления: — 2170-3450008-01 пр-во «Автоэлектроника» г.Калуга; — 2170-3450008-00 пр-во «ДААЗ» г.Димитровград (возможны поставки в будущем). ЭУР изделие необслуживаемое, неремонтируемое. Замену при рекламации производить заменой изделия в сборе. Информацию о технических характеристиках ЭУР смотрите здесь.
	Диагностика ЭУР без сканера (методом «скрепки»): — выключить зажигание; — замкнуть контакты 6 и 7 8-ми контактного разъема блока управления (БУ) ЭМУР, находящегося рядом с силовым, питающим БУ; — включить зажигание и читать коды через мигание лампы диагностики. Примечание: Внимательно смотрите, что замыкаете!!! Трижды проверьте, правильно ли Вы нашли нужные контакты!!!
	Если смотреть на разъем ЭБУ со стороны проводов (8-и контактный черный разъем, 1-й контакт сверху справа около защелки), то справа налево идет счет таким образом: 1 — голубой (замок зажигания +12в) 2 — коричнево-красный (тахометр) 3 — серый (скорость автомобиля) 4 — розово-белый (контрольная лампа ЭМУР) 5 — желто-черный (K-Line) 6 — пустой (L-line) 7 — коричневый (масса) 8 — пустой
Временные параметры светового кода: — длительность начальной паузы – 2 сек — длительность длинного сигнала – 2 сек — длительность короткого сигнала – 0,5 сек — длительность паузы между сигналами – 0,5 сек — длительность паузы между кодами – 2 сек Расшифровка кода: — 1 длинный 1 короткий — Система исправна — 1 длинный 2 коротких — Отсутствие сигнала оборотов двигателя — 1 длинный 3 коротких — Неисправность датчика момента — 1 длинный 4 коротких — Неисправность двигателя ЭМУР — 1 длинный 5 коротких — Неисправность датчика положения рулевого вала — 1 длинный 6 коротких — Неисправность датчика положения ротора двигателя ЭМУР — 1 длинный 7 коротких — Неисправность бортсети автомобиля (ниже 10В либо больше 18В) — 1 длинный 8 коротких — Неисправность блока управления ЭМУР — 1 длинный 9 коротких — Неисправность датчика скорости автомобиля Описание кодов неисправностей ЭМУР, считанных из внутренней памяти при помощи диагностического прибора ДСТ-2М, программа МГ-10: C1011 — Цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала C1012 — Цепь сигнала датчика скорости автомобиля, отсутствие сигнала C1013 — Напряжение бортсети автомобиля ниже минимального порога C1014 — Напряжение на замке зажигания ниже минимального порога C1021 — Напряжение основного вывода датчика момента C1022 — Напряжение контрольного вывода датчика момента C1023 — Неверный сигнал основного и/или контрольного вывода датчика момента C1024 — Датчик момента, отсутствие сигнала C1031 — Датчик положения рулевого вала, неисправность цепи основного сигнала, либо несоответствие допустимому диапазону C1032 — Датчик положения рулевого вала, неисправность цепи контрольного сигнала, либо несоответствие допустимому диапазону C1033 — Датчик положения рулевого вала, отсутствие питания C1041 — Датчик положения ротора двигателя, неисправность цепи фазы А либо несоответствие допустимому диапазону C1042 — Датчик положения ротора двигателя, неисправность цепи фазы В либо несоответствие допустимому диапазону C1043 — Датчик положения ротора двигателя, неисправность цепи фазы С либо несоответствие допустимому диапазону C1044 — Неверная последовательность датчика положения ротора двигателя C1045 — Датчик положения ротора двигателя, отсутствие питания C1050 — Замыкание на массу в силовых цепях C1051 — Двигатель, превышение тока через фазную обмотку А C1052 — Двигатель, превышение тока через фазную обмотку В C1053 — Двигатель, превышение тока через фазную обмотку С C1054 — Двигатель, обрыв фазных обмоток C1055 — Двигатель, обрыв фазной обмотки А C1056 — Двигатель, обрыв фазной обмотки В C1057 — Двигатель, обрыв фазной обмотки С C1058 — Двигатель, замыкание фазных обмоток C1059 — Замыкание обмотки фазы А двигателя C1060 — Замыкание обмотки фазы В двигателя C1061 — Замыкание обмотки фазы С двигателя C1070 — Неисправность не опознана C1071 — Блок управления, ошибка ОЗУ электронного блока C1072 — Блок управления, ошибка ПЗУ электронного блока C1073 — Блок управления, ошибка ЕЕРROM электронного блока C1074 — Реле электронного блока C1075 — Блок управления, превышение температуры радиатора C1076 — Напряжение питания элементов ЭБУ ниже минимального порога C1077 — Напряжение на силовых конденсаторах ниже минимального порога C1078 — Время заряда силовых конденсаторов C1079 — Ток одной из фазных обмоток выше максимального порога C1080 — Пробой как минимум одного из верхних силовых транзисторов
