Схема электрооборудования уаз 390945 двигатель 409

Технические характеристики генератора Г250П2

• Направление вращения (со стороны привода) — правое;
• Напряжение (номинальное), В — 14;
• Номинальный ток, А — 28;
• Максимальный ток, А — 40+-5;
• Частота вращения вала генератора, при которой достигается напряжение на клеммах 12.5 Вольт при температуре окружающего воздуха и генератора 20 градусов, оборотов в минуту : при токе, равном нулю : 900;
• при токе нагрузки 28 А : 2100.

Число фаз статора (соединены звездой) — 3;
Число катушек в фазе — 6;
Число катушек статора — 18;
Число витков в катушке статора — 13;
Обмотка статора — провод ПЭВ-2, 1.35-1.46 мм;
Катушка обмотки возбуждения — провод ПЭВ, 0.74-0.83 мм;
Число витков в катушке — 490+-10;
Сопротивление обмотки возбуждений при 20 градусов, Ом — 3.7+0.2;
Ток обмотки возбуждения, А — не более 3.05+-0,2;
Тип щеток — М1;
Усилие нажатия пружин на щетки, гс — 180-260;
Шариковые подшипники :

• в передней крышке : 180603-КС9;

в задней крышке : 180502-КС9Ш.
Число диодов выпрямительного блока : 6;
Допустимый ток на каждый диод, А : 10.;
Допустимое падение напряжения при токе 10 А, В : не более 1.

Изготовителями и поставщиками генераторов Г250П2 для Ульяновского автомобильного завода являются предприятие АТЭ-1 г. Москва и объединение ПРАМО, город Ржев. Этими генераторами комплектуется бензиновый двигатель внутреннего сгорания УМЗ-417, устанавливаемый на автомобиль УАЗ 469.

Схема подключения генератора на ВАЗ 2107

А именно — правильно отрегулировать работу элементов системы зажигания. Напряжение должно быть 13, 6 — 14 Вольт, при включении фар и печки не должно стать ниже 13, 4 Вольта.

Если заведется нормально, то стартер и проводка в норме.

С другой стороны: неоднократно замечал у себя, особенно при затрудненном пуске на подсаженной АКБ напряжение после старта около 15,1 В, что явно больше нормы.

Замена шкива.

Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора. Если есть пробой или обрыв, то обмотку придется заменить проще заменить генератор Проверяем обмотку ротора. Вал ротора вращается в шариковых подшипниках, установленных в крышках. Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! После данной процедуры, пришлось немного выправлять крыльчатку. Для срыва и затяжки гайки этого приспособления оказалось достаточно. Как подключить генератор на змз 402

Улучшение схемы электрооборудования УАЗ 452

Первые экземпляры УАЗ 452 увидели мир в 1965 году и навсегда вошли в историю советского автопроизводства. Схема электрооборудования УАЗ 452 и даже кузовная конструкция в этом авто безотказные.

Автомобиль стал по-настоящему многоцелевым средством передвижения. Его использовали и в военных целях, и в медицинских.

Особенно стоит отметить надежное электрооборудование УАЗ. За долгие годы производства авто претерпело множество изменений. Например, схема электропроводки УАЗ стала намного современнее и технологичнее.

Выпуск 1965 — 1984 годов

Если говорить о начале производства, то та схема электрооборудования УАЗ 452 продержалась на конвейере до 1984 года. В данный период множество деталей в схеме было позаимствовано из других моделей. Также довольно большое количество деталей можно было назвать экспериментальными. Однако, как показало будущее, такая простота вылилась в чрезвычайную надежность во время эксплуатации.

В те годы довольно сложной задачей было найти необходимые элементы и детали. Особенно актуальной эта проблема была в системах зажигания и освещения. Поэтому решением стало заимствование деталей у предшественников. Так, у ГАЗ 69 был взят ножной переключатель света.

Фары Буханки достались ей от ГАЗ 24. Система зажигания была скопирована с небольшими изменениями у Волги. Поэтому неудивительно, что от Волги производители ГАЗ 452 также позаимствовали и мотор. Что касается электросхемы, то все было очень примитивно и просто, но при этом практично и надежно. К тому же цена вопроса явно оправдывала такую простоту.

Новые модификации

С 1985 автомобиль претерпел изменения. Их даже можно назвать вполне существенными. Также стоит учитывать, что в последние годы электросхема УАЗ 452 была довольно серьезно модернизирована.

А сама базовая комплектация стала заметно богаче. Теперь модификацией стал для УАЗ Буханка инжектор. Производитель отказался от карбюраторных систем и выпустил более экономичный и современный для УАЗ Буханка инжектор.

Схема электрооборудования УАЗ стала более прогрессивной.

Преобразилась и приборная панель. Наиболее заметными изменениями стали: дополнительное реле стартера, добавочно сопротивление в цепи АКБ-зажигания. Однако большинство владельцев Буханки самостоятельно модернизируют свое транспортное средство. А приборная панель — первый шаг к модернизации интерьера.

Такая накладка находится в свободной продаже, и купить ее не представляет особой сложности. Приборная панель в УАЗ 452 является цельнометаллической и не украшает интерьер.

Современная накладка на панель в большинстве своем производится из пластика и служит хорошим украшением данному автомобилю.

Еще одним недостатком в старенькой Буханке является отсутствие электрических стеклоподъемников. Однако электростеклоподъемники можно с легкостью установить самостоятельно. Они отлично впишутся в электросхему УАЗ 452. Но ни установка стеклоподъемников, ни их изначальное отсутствие в составе электропроводки не является основной проблемой бедности комплектации.

Улучшение электрооборудования

Большинство автолюбителей согласятся, что не менее важная вещь — это центральный замок на УАЗ. Замок на УАЗ Буханка легко покупается в любом магазине автозапчастей и без проблем устанавливается на транспортное средство.

Еще один «апгрейд» для этого автомобиля — это электровентилятор двигателя. Электровентилятор — стандартная деталь для большинства современных машин. Однако в старых моделях такой прибор не устанавливался.

Множество автолюбителей уже убедилось в полезности такой детали электропроводки, как электровентилятор, поэтому его довольно часто устанавливают на Буханку, тем более что его можно легко приобрести в любом автомагазине.

Инжектор, приборная панель, электровентилятор, зеркала с подогревом — после стольких нововведений схема электропроводки УАЗ подвергается изменениям. А для бесперебойной работы всех вышеуказанных улучшений не помешает хороший генератор. Стандартный генератор УАЗ 452 нельзя назвать плохим, однако, согласно статистике, большинство владельцев все-таки решают поставить другой генератор.

Для этого можно взять генератор из любой другой марки авто. Например, на Буханку часто ставят генераторы от Фольксвагена, Ниссана и других автомобилей. Генератор — это важный элемент электропроводки, поэтому если вы решили серьезно улучшить электрооборудование УАЗ 452, то новый генератор может понадобиться.

Метки к записи:

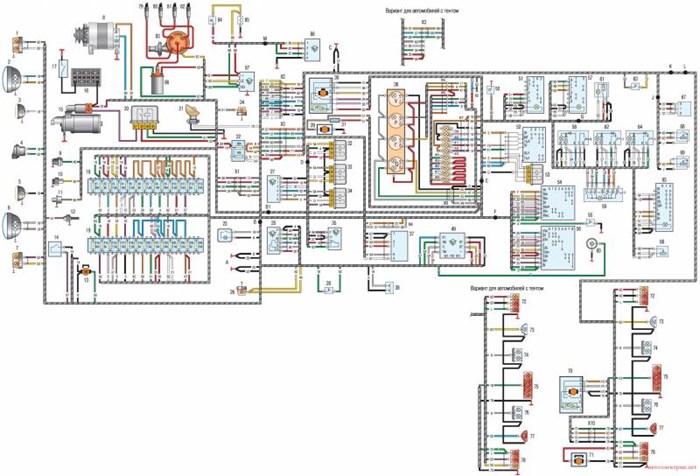

Электросхема на инжекторный УАЗ (буханка)

Одной из самых частых проблем отечественных автомобилей является поломка каких-либо электрических приборов, в этом вам поможет разобраться электросхема. Единственным решением этой проблемы будет осуществляться проверка состояния предохранителей. Темой сегодняшней статьи будет электросхема автомобиля УАЗ Буханка на двигателе типа инжектор.

УАЗ Буханка

Итак, в данной статье представлены ответы на такие довольно распространенные вопросы:

• Что собой представляет электросхема на автомобиле УАЗ Буханка двигателя типа инжектор?
• Как устроена электросхема автомобиля УАЗ Буханка?
• Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор?
• Ремонт монтажного блока.

Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства.

Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле. Блок предохранителей автомобиля УАЗ Буханка состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства.

В случае если вы примите решение снять линейки предохранителей, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

• Аккумуляторная батарея;
• Электронный насос топлива;
• Фильтр очищения топливной смеси;
• Форсунки;
• Блок руководства двигателем;
• Электронная катушка зажигания;
• Свечки зажигания;
• Датчик холостого хода;
• Датчик коленчатого валика;
• Датчик заслонки воздуха;
• Тахометр;
• Моторчик вентилятора, охлаждающего радиатор;
• Управляющее реле электронного двигателя вентилятора;
• Индикатор, контролирующий работоспособность двигателя;
• Разъем диагностики.

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание.

Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность.

То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:

Отсоединяем проводок от минусовой клеммы аккумулятора;
Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;
Сдвигаем резиновый чехол;
Отсоединяем верхнюю колодку жгута проводки от блока;
Отворачиваем 2 гаечки, которые закрепляют блок;
Вынимаем блок из отсека, который расположен перед ветровым стеклом;
Отсоединяем от блока нижние колодки жгутов проводки;
Устанавливаем предохранители и реле в обратном порядке.

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Итак, алгоритм проведения ремонта монтажного блока:

Снимаем монтажный блок;
Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
При помощи отвертки открываем нижнюю крышечку;
Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
Устанавливайте монтажный блок в обратном порядке.

Была ли Вам данная статья полезной?

Проверенная схема электропроводки УАЗ 452: Батон Буханке друг, товарищ и Таблетка

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях. Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452 оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями. Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

1. Как автомобиль службы ГАИ;
2. В качестве пожарной машины;
3. Автомобиля скорой помощи;
4. Продуктовой лавки;
5. Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

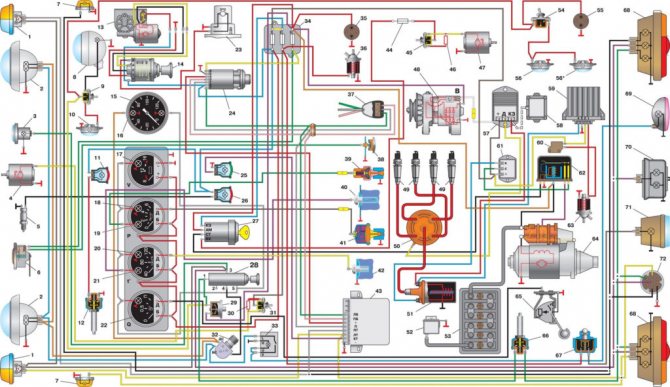

Современная цветная электросхема УАЗ 452 Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

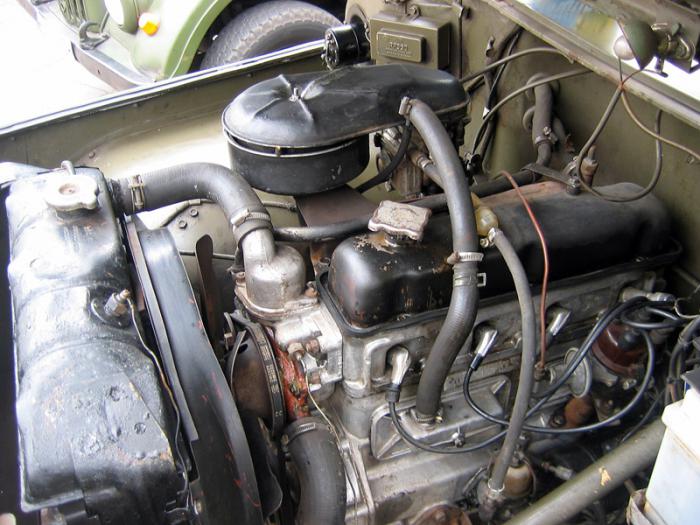

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Обратите внимание! Несмотря на некоторый скепсис в отношении неудобства при обслуживании бескапотного автомобиля своими руками, годы эксплуатации доказали, что нет никаких сложностей

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм. Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

• органами управления системами автомобиля;
• контрольными приборами.

Из-за дефицита органов управления, УАЗ получил достаточно «разношерстные» элементы

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

В частности:

• от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
• От ГАЗ-24 фары и т.п.

Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него. Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома. Буханка удостоилась участия в Олимпиаде 2014

Замена оборудования

Если вы решили самостоятельно заменить отопитель, следует предварительно познакомиться со схемой печки УАЗ Буханки для подключения электрической составляющей. Монтировать само оборудование, закрепив его в условном подкапотном пространстве, расположенном внутри машины, не сложно. Но и тут следует придерживаться определённых правил и рекомендаций. Процесс будет рассмотреть на примере использования оборудования НАМИ, который отличается лучшей производительностью, а также может похвастаться наличием салонного фильтра, чего в штатном отопителе Буханки нет.

• Первым делом из системы нужно слить антифриз, а также отключить всю имеющуюся проводку. Чтобы было проще осуществлять обратную сборку и подключение, все свои шаги можно записывать или маркировать провода, патрубки и шланги;
• От щитка требуется отсоединить консоль, затем убрать отопительный узел, снять лючок воздухозаборника, удалить уплотнитель и тщательно прочистить все имеющиеся открывшиеся выемки;
• Сделайте замеры под воздушный фильтр, приложив его корпус к поверхности. Далее выполните несколько крепёжных отверстий. Только не используйте сверло диаметром больше 3,2 миллиметров;
• На место установки нанесите слой качественного автомобильного универсального герметика, который устойчив к влаге и резким температурным перепадам. Слой делайте достаточно большой. Установите корпус фильтра и зафиксируйте его. Сам фильтр уже можно вставить в своё посадочное гнездо;
• В салон монтируется новый отопитель. Фиксируется он с помощью шпилек, гаек и болтом М6. Закрепите всё максимально надёжно;
• Затем устанавливается консоль, на саморезах монтируется вся конструкция;
• Потом можно приступать к подключению тяги управления и её фиксации;
• Подключите все патрубки, по которым проходит антифриз. Для надёжности их рекомендуется стянуть хомутами;
• Не забудьте о каналах, которые позволяют обдувать стёкла, избегая их запотевания в процессе эксплуатации автомобиля в условиях повышенной влажности или осадков. Обдув стёкол должен быть на каждой машине. Будь то Мерседес последнего поколения или старая добрая Буханочка производства УАЗ;
• Завершается установка подключением электрической составляющей. Здесь есть своя схема соединения, которую стоит рассмотреть отдельно.

В действительности нет ничего особо сложного в том, чтобы на Буханке поменять штатную отопительную систему, и установить на место старой печки более эффективное и производительное оборудование.

Электрическая схема подключения

Система не сможет работать и отапливать вашу Буханку, если не получит питание. Для подключения существует особая схема. Действуя последовательно и аккуратно, вы сумеете без посторонней помощи запитать новую печку и насладиться эффективной работой отопителя.

• Для начала выберите место для размещения массы. За массу отвечает чёрный провод. Фиксируется она на любой удобной для вас металлической поверхности. Лучше всего делать массу на кузове;
• Следующим идёт плюсовой провод. При его подключении предварительно отключите минус с аккумуляторной батареи, чтобы машина не находилась под напряжением в процессе выполнения работ;
• Плюс рекомендуется заключить в гофрированную оболочку. Затем провод протягивается к предохранительному блоку, то есть к колодке на Буханке;
• Учтите, на автомобиле в его колодке есть 4 предохранителя. Последний, то есть четвёртый, находится под напряжением постоянно. Подключаться следует к любому из первых трёх. Только делайте подключение сверху, перед штатным предохранителем в колодке;
• В принципе на этом подключение электросхемы можно считать завершённым. Обязательно предварительно проверьте работоспособность печного оборудования.

Можно с уверенностью говорить о том, что используемая на автомобилях УАЗ Буханка отопительная система имеет достаточно простую конструкцию и схему

Потому у бывалых автомобилистов, привыкших заниматься обслуживанием, ремонтом и некоторыми доработками своими руками, никаких проблем с пониманием отопителя Буханки возникнуть не должно. Но крайне важно постоянно следить за её работоспособность, проводить профилактические мероприятия, контролировать состояние и количество жидкости охлаждения. Особенно внимательно наблюдайте за наиболее слабыми местами печки

К ним сами владельцы Буханок относят штатные краники. Кран часто закисает, заклинивает и даёт течь. Связано это с длительным простоем краника, который водители попросту забывают периодически открывать сугубо с профилактической целью.

Новые модификации

С 1985 автомобиль претерпел изменения. Их даже можно назвать вполне существенными. Также стоит учитывать, что в последние годы электросхема УАЗ 452 была довольно серьезно модернизирована. А сама базовая комплектация стала заметно богаче. Теперь модификацией стал для . Производитель отказался от карбюраторных систем и выпустил более экономичный и современный для УАЗ Буханка инжектор. Схема электрооборудования УАЗ стала более прогрессивной.

Преобразилась и приборная панель. Наиболее заметными изменениями стали: дополнительное реле стартера, добавочно сопротивление в цепи АКБ-зажигания. Однако большинство владельцев Буханки самостоятельно модернизируют свое транспортное средство. А приборная панель — первый шаг к модернизации интерьера.

В базовой комплектации приборная панель не выглядит впечатляюще, поэтому большинство водителей решается обновить ее внешность. На панель устанавливается цельная накладка, которая делает ее визуально интереснее. Такая накладка находится в свободной продаже, и купить ее не представляет особой сложности. Приборная панель в УАЗ 452 является цельнометаллической и не украшает интерьер. Современная накладка на панель в большинстве своем производится из пластика и служит хорошим украшением данному автомобилю.

Еще одним недостатком в старенькой Буханке является отсутствие электрических стеклоподъемников. Однако электростеклоподъемники можно с легкостью установить самостоятельно. Они отлично впишутся в электросхему УАЗ 452. Но ни установка стеклоподъемников, ни их изначальное отсутствие в составе электропроводки не является основной проблемой бедности комплектации.

Правопреемником знаменитого «командирского» УАЗ 469 по праву считается УАЗ 31514, появившийся на отечественном рынке с 1993 года. Согласно отраслевой классификации, автомобиль получил новый индекс, а также бесконтактную систему зажигания, оставаясь таким же надежным и безотказным в эксплуатации, как и его предшественник.

История УАЗ 31514 началась задолго до девяностых годов – от легендарного УАЗ 469 в мирные годы хотели получить больше функциональности, что привело к его глубокой модернизации.

В результате чего появилась его «гражданская» версия УАЗ 469Б, которую от предшественницы отличали:

1. Ведущие мосты лишились бортовых редукторов, обеспечивающих колоссальную проходимость на бездорожье;
2. С автомобиля сняли предпусковой подогреватель;
3. Кузов открытого типа комплектовался брезентовым тентом;
4. Силовым агрегатом служил двигатель УМЗ-414 мощностью 80 л.с.

Рестайлинг

Производитель не стал останавливаться на полученном результате, и в 1993 году вывел в свет новую модель – УАЗ 31514, которая полностью заменила на заводском конвейере УАЗ 469.

УАЗ 31514 – фото несения службы в органах правопорядка

Автомобиль оснащался:

1. Силовым агрегатом УМЗ-4178 карбюраторного типа, объемом 2,5 литра;
2. Также на автомобиль устанавливался двигатель ЗМ3-4021.10, который при равных параметрах выдавал на 3 л.с. больше;
3. На поздних модификациях устанавливался дизельный двигатель ЗМЗ-5143.1, оснащенный турбонаддувом;
4. Жесткая крыша стала нормой, и устанавливалась на конвейере;
5. Передняя подвеска стала пружинной (рекламное видео тех лет строилось именно на этом улучшении);
6. Автомобиль получил муфту отключения передних колес;
7. Улучшенный салон стал нормой (сиденья с регулировкой, мягкая обивка, магнитола), в связи с чем изменилась и салонная электропроводка УАЗ 31514.

Особенности электросхемы

Среди самых заметных особенностей УАЗ 31514, отличающих его от предшественников – раздельное лобовое стекло с перенесенными под крышу редукторами стеклоочистителей. Благодаря этому решению проводка УАЗ 31514 получила дополнительный жгут проводов для их подключения.

Также на автомобиле появилась ранее опробованная на предшественнике бесконтактная система зажигания, состоящая из (по порядку):

1. Низковольтной катушки зажигания;
2. Транзисторного электронного коммутатора;
3. Датчика-распределителя (трамблера);
4. Электрических свечей зажигания;
5. Блока плавких предохранителей;
6. Аварийного прерывателя;
7. Добавочного электрического сопротивления;

Схема электропроводки на карбюраторных моторах Уаз Буханка

Для взаимодействия электроприборов с карбюраторной системой автомобиля используется схема старого типа — придуманная для автомобилей УАЗ Буханка с 1954 по 1984 год.

Зачем мне нужна электрическая схема для такого автомобиля? Необходимость в руководстве по электропроводке для автомобиля может возникнуть не только при устранении неисправностей, мешающих работе автомобиля, но и при создании электроустановки с нуля.

Стоит помнить, что в автомобиле с карбюраторным двигателем есть два контура. Первый — простой, не имеющий электронного регулятора карбюратора (этот элемент появился после 1984 года и не включен в старые схемы).

Второй вариант немного сложнее (учитывается подключение контроллера карбюратора). Эту схему следует использовать, если вы хотите подключить к работе все электронные системы автомобиля, а не только зажигание и минимум необходимого для работы автомобиля.Для подключения упрощенной схемы достаточно проложить провод от аккумулятора через выключатель к замку зажигания для создания искры, а другой провод через реле и кнопку к стартеру для запуска двигателя.

Если генератор переменного тока вашего автомобиля не имеет встроенного регулятора напряжения, купите его и подключите к системе.

Электронные компоненты

Электрическая схема автомобиля УАЗ 452 представляла собой простую однопроводную схему.

Структурно он имел следующие решения:

• Роль второго провода играл металлический корпус и прикрепленные к нему узлы и детали;
• Все электронные узлы и исполнительные механизмы имели «-» вывод на корпус. Цена этого решения оправдывала несовершенство схемы.

Обратитесь к инструкциям по регулярной проверке контактов. Если они окислены, их следует очистить наждачной бумагой.

Система зажигания

На «452» также было установлено контактное зажигание:

1. Провод «+» от аккумулятора подает ток к катушке зажигания;
2. На прерыватель, ток подает специальный высоковольтный провод.

Управление освещением схема уаз буханка

В частности, рулевое управление и многие основные узлы были заимствованы у предшественника — ГАЗ-69. Соответственно, цена автомобиля осталась неизменной.

Модели первых лет выпуска оснащались ножным выключателем света, который имел несколько режимов работы:

1. В первом положении активируется схема включения ближнего света и габаритных огней;
2. Во втором положении активируется цепь ближнего и дальнего света.

Переработанный выключатель света имеет другой алгоритм работы:

в первом положении горят только габаритные огни;
во втором положении подается питание на габаритные огни и ближний свет.Примечание: Алгоритм с выключенными маркерными огнями является сервисным требованием

В заводском руководстве есть рекомендации по доработке старой схемы, где важно не перепутать контакты педального переключателя.Лучшее решение — заменить старый выключатель на современный, в котором используются только 3 группы контактов.Также более старые версии «452» не имели сигнализации, поэтому в электрической схеме:
установлен переключатель реле RS-57 (устанавливается в разрыв провода от клеммы «+» аккумулятора до переключателя индикатора);
контакт центрального реле закоротил сигнальную лампу на приборной панели.

Электропроводка схема уаз буханка с 1985 по 2013 года

В более поздних модификациях, с появлением впрыска, были внесены некоторые изменения в зажигание:

1. В цепи «аккумулятор — катушка зажигания» был установлен дополнительный резистор;
2. На клемму подключения катушки был выведен отдельный провод от стартера (рядом с дополнительным резистором)
3. В более поздних моделях в цепь было установлено дополнительное реле стартера.

Вывод: Электрическая схема была изменена вместе с автомобилем. Этот фактор следует учитывать при планировании и выполнении ремонта во избежание нестандартных ситуаций.

Схема электропроводки УАЗ 469

Особенности электрооборудования

Итак, какими же особенностями обладает схема электропроводки УАЗ 452. На момент начала производства для инженеров и конструкторов предприятия наиболее сложным моментом был поиск самых качественных элементов и комплектующих.

В частности, речь ведется о деталях для системы освещения транспорта, а также зажигания, что особенно хорошо прослеживается по тому, как наполнена кабина авто:

• элементами управления различными системами транспорта;
• контрольными устройствами для слежения за состоянием узлов и механизмов.

Внешняя оптика

На тот момент конструкторам приходилось прибегать к многим внештатным решениями для того, чтобы наладить серийное производство авто.

Именно поэтому:

1. Схема электрооборудования УАЗ включает в себя переключатель оптики, который был позаимствован от ГАЗ 69. Кстати, последняя является предшественником Буханки.
2. Кроме того, практически вся оптика была позаимствована от ГАЗ 64 — это фонари и т.д.

Система зажигания

Система зажигания Буханки с обозначением элементов

Поиск неисправностей

На любых отечественных авто периодически возникают проблемы в работе электрооборудования. Если вы заметили, что проводка УАЗ работает некорректно, нужно осуществить ее диагностику и проверку всех элементов. При наличии любых неисправностей в работе электронных устройств в первую очередь нужно проверить, не сгорели ли предохранители в монтажном блоке. Если с этими элементами все нормально, а оборудование все равно не функционирует, к примеру, если говорить об оптике, то необходимо проверить, рабочие ли используются лампочки. Если сами лампы рабочие, необходимо произвести прозвон электрической части с использованием тестера (автор видео о прозвоне — Рамиль Абдуллин).

Если же Буханка совсем отказывается заводиться, необходимо сделать следующее:

1. В первую очередь, проверьте работоспособность АКБ.
2. При заряженной батарее с помощью тестера прозвоните цепь от катушки до генераторного устройства, нередко причиной невозможности запуска мотора служат обрывы в проводке. Если обрывы имеются, провода следует поменять. Если на контактах есть окисления, их следует зачистить.
3. Запуск силового агрегата будет невозможным при отсутствии искры.Для диагностики наличия искры со свечи следует снять высоковольтный кабель и поднести его к кузову. При попытке запуска мотора между кабелем и кузовом должна проскочить искра.
4. Если искры нет, возможно, проблема заключается в наличии нагара и налета на ней. Кстати, зачастую нагар является причиной и нестабильной работы мотора, его троения. Чтобы избавиться от такой неисправности, свечи желательно почистить, пошаговая инструкция этого процесса представлена тут.

 Загрузка …

Видео «Обозначение элементов электросхемы в УАЗ»

Подробное обозначение всех датчиков и регуляторов электросхемы в салоне Буханки представлено на видео ниже (автор ролика — Xodor).
