Интерактивная схема электрооборудования автомобиля ваз–21011, ваз–21013

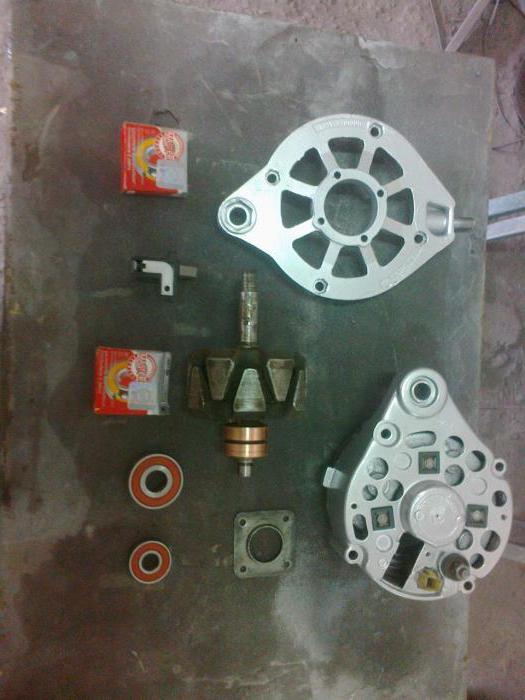

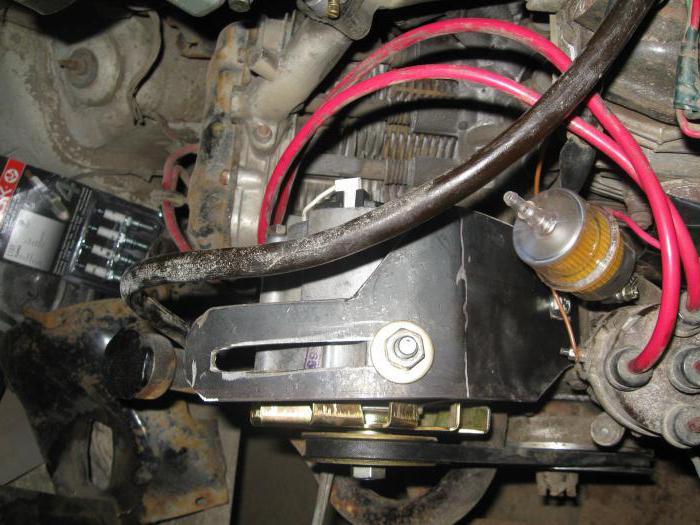

Основные компоненты генератора

Конструктивно он состоит из следующих основных элементов:

1. Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
2. Статор – неподвижная часть генератора, также имеет обмотку.
3. Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
4. Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
5. Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных автомобилях применяется многоручейковый).
6. Регулятор напряжения в автомобиле ВАЗ-2101 установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
7. Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

1. Отключить аккумуляторную батарею
2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Как заменить аккумулятор на всех автомобилях ВАЗ?

Примечание! На всех автомобилях семейства ВАЗ, аккумуляторная батарея заменяется практически одинаково, различия лишь могут быть в том, что аккумуляторная батарея будет крепится немножко другим способом, а скидывание клем, и снятие самого аккумулятора происходит так же! (Пример замены аккумулятора в этой статье, будет производится на разных автомобилях, один из которых при этом будет автомобиль ВАЗ 2109)

Снятие: 1) Сперва скиньте обе клемы, которые крепятся болтами к выводам на аккумуляторе, для этого:

1. Взяв в руки отвертку, выверните ей но не до конца гайку крепления клемы «-», и после чего скиньте клему «-» с вывода на аккумуляторе.

2. После того как вы скинули клему «-» сразу же переберитесь к клеме «+», и после чего таким же образом скиньте клему «+», ослабив для этого гайку которая крепит клему «+» к выводу.

2) Следом открутите все болты которые препятствуют снятию аккумулятора, допустим на ВАЗ 2109 один из таких болтов расположен внизу аккумулятора, он держит планку которая удерживает аккумулятор на своем месте и тем самым препятствует его снятию.

3) Затем выдвинете ручку аккумуляторной батареи и после чего потянув за неё, снимите аккумулятор с автомобиля.

Установка:

Если вы хотите устанавливать новый аккумулятор на автомобиль: 1) Для начала возьмите в руки новый аккумулятор, и после чего поставьте его на своё место надев на него все клемы и закрепив его точно так же, как и крепился старый аккумулятор.

Примечание! При установки аккумулятора надевайте сперва плюсовую клему, а уже после чего минусовую!

2) После его установки, установите прижимную планку которая его крепила, всё в том же обратном порядке снятию, но только всегда следите за тем что бы прижимная планка, встала строго так же как и была до этого.

Примечание! При обратной установке прижимной планки, на некоторых автомобилях включая так же ВАЗ 2109, прижимная планка должна быть установлена таким образом, что бы она упиралась в выступ, который находится на кузове автомобиля!

Если вы хотите устанавливать Б/У аккумулятор на свой автомобиль: 1) Перед тем как приобрести Б/У аккумулятор просмотрите его срок годности, который указан на нём, чем свежее аккумулятор тем лучше.

2) После чего проверьте уровень электролита в каждом его отсеке, вывернув для этого монетой или же отверткой каждую пробку, и после чего заглянув в эти отсеки, убедитесь что уровень электролита там не слишком мал, по необходимости доведите его до нормы.

Примечание! После покупки Б/У аккумулятора долейте электролит ровно до нижнего кончика верхний пластины, выше нижнего кончика лить не нужно!

3) Далее протрите весь аккумулятор с помощью тряпки, от пыли, грязи и других загрязнённых вещёств.

4) Следом установите его на место, надев сперва на него плюсовую клему, а затем минусовую клему и после чего закрепите обе клемы гайками.

Важно! 1) Запомните расположение обеих клем перед тем как снять аккумулятор, и после его повторной установке, устанавливайте клемы так же как и было ранее!

2) Не экономьте деньги на аккумуляторе, так как это он является сердцем вашего автомобиля, да и вообще это одна из таких вещей которую лучше всего нужно покупать новую, потому что купленный Б/У аккумулятор может очень быстро выйти из строя, в связи с этим будут лишние траты и скорее всего после быстрого выхода старого аккумулятора из строя, вы поедете и купите новый!

3) Для того что бы контакт был лучше, по возможности можно зачистить клемы и выводы аккумулятора обычной наждачной бумагой! (Об этом более подробно см. в статье под названием: «Правильное обслуживание аккумуляторной батареи»)

Дополнительный видео-ролик: Более подробно об том как поменять аккумулятор на машине, смотрите в видео-ролике который расположен чуть ниже:

1. Особенности АКБ
2. Параметры выбора
3. Типы
4. Емкость
5. Пусковой ток
6. Полярность
7. Размеры
8. Замена АКБ
9. Видео – Подбираем новый аккумулятор

На ВАЗ-2107 бортовая электрическая сеть запитывается т двух источников – аккумуляторной батареи и генератора. Первый обеспечивает питанием пока двигатель не запущен, второй – после запуска. Но если генератор – это механическое устройство, которое при надлежащем уходе может отработать не один десяток лет, то АКБ со временем изнашивается до такой степени, что уже не может выполнять свои функции.

Основное назначение аккумуляторной батареи – запитать электричеством силовой электродвигатель (стартер), чтобы он смог раскрутить коленчатый вал и элементы системы зажигания, чтобы произошел запуск мотора, после чего роль источника питания берет на себя генератор.

Помимо стартера и системы зажигания аккумулятор питает до момента запуска мотора и остальные потребили авто, а также осуществляет подпитку в случае, когда нагрузка на бортовую сеть большая и генератор не справляется.

Регулятор напряжения, щетки

Необходимо, чтобы на выходе генератора напряжение оставалось постоянным, а для этого используется простой принцип. Если сделать так, чтобы напряжение питания роторной обмотки было постоянным, то получится избежать изменения величины магнитного поля. На ВАЗ-2101 генератор функционировать должен под нагрузкой 13-14 В. Даже два одинаковых по конструкции реле-регулятора могут удерживать различное значение напряжения.

Типы регуляторов:

1. Механические – в основе находится электромеханическое реле и сопротивление для снижения напряжения.
2. Полупроводниковые – в основе находится небольшая схема из транзисторов малой мощности либо же один силовой ключ.
3. Смешанные – в конструкции имеется как транзисторная схема, так и электромагнитное реле.

Щетки – это именно тот элемент, при помощи которого реализуется схема подключения генератора ВАЗ-2101. Благодаря им подается напряжение на контактные кольца движущегося ротора.

Какие поломки могут быть в замке зажигания?

Как уже указывалось выше, практика показывает, что поломки свойственны обеим частям замка и нередко требуется замена той или иной половины. Иногда могут выйти из строя катушки зажигания ВАЗ 2106

При обслуживании данных элементов нужно знать, что такое схема бесконтактного зажигания, а уже после этого необходимо отключить минусовую клемму на аккумуляторе, за исключением, если проверяется наличие напряжения на потребителях.

1. Поломка механической части

Наиболее частой неисправностью механической части бзс является тугой поворот ключа, если проблему подсоединения не решить вовремя, то ключ заклинит в замке, либо сломается. В результате придётся менять замок целиком, а такая замена потребует больших затрат.

Фабричные замки зажигания от автомобилей ВАЗ 2106 очень редко ломаются таким образом, такая неисправность характерна китайским запчастям, ведь стоимость аналога на порядок ниже. Аналоги не подлежат ремонту, в отличие от запчастей автозавода ЛАДА.

Если автолюбитель сталкивается с подобной проблемой, то в дальнейшем как правило уже приобретает оригинальную запчасть от «АвтоВАЗа», более не доверяя китайским производителям деталей.

1. Поломки электронной части

Нередко неисправности замка зажигания ВАЗ 2106 связаны с электронной частью устройства и им также требуется замена

В этом случае важно помнить, что схема подключения играет огромную роль, а путать провода местами не стоит

Основные причины неисправности клеммы зажигания:

• Окисление контактов.
• Частичное или полное сгорание проводов.

Плавление пластиковой части клеммы.

Данные причины вызваны плохим контактом клеммы на ВАЗ 2106, либо тем, что происходит длительный пуск стартера.

В данном случае необходимо поменять только электронный блок, который можно приобрести отдельно в магазинах автозапчастей.

При замене необходимо запомнить или зарисовать цвета каждого кабеля на подключении к замку, чтобы схема была под рукой, либо просто сфотографировать клемму на телефон. Каждый контакт имеет определенный номер. Так что, подключение можно осуществить по схеме, указанной на упаковочной коробке производителя. Если схемы нет или она утеряна, то читаем дальше.

Что необходимо знать об автомобильной электрической схеме

Информацию по электрооборудованию дополнительно можно скачать в одном архиве со электросхемой Ваз Базовый советский седан ВАЗ с двигателем объемом 1.

Штепсельная розетка для переносной лампы. Электродвигатель омывателя ветрового стекла. Генератор ваз

Контрольная лампа указателей поворота ваз Особенности схемы электрооборудования автомобилей ВАЗ Схема электрооборудования передней части автомобилей и монтаж передних пучков проводов на автомобилях ВАЗ и ВАЗ одинаковы.

Для того чтобы правильно эксплуатировать любое транспортное средство, необходимо предварительно изучить все его технические характеристики и, конечно же, электросхему к нему. Так, каждая графическая схема автомобильной электрической схемы должна включать в себя изображения элементов трех категорий: Источники питания, например, гальванические элементы их функция — вырабатывать электрический ток. В случае большого количества различных элементов трассы изображаются по отрезкам, с обязательным указанием мест разрывов и соединений на схеме.

См. также: Со 34 45 51 300 97 статус

Плавкие предохранители ВАЗ 2101, 2102

Основной пучок проводов — передний. Задний пучок проводов автомобиля ВАЗ Передний пучок 12 имеет три основные ветви. Поскольку по разным проводам протекает электрический ток различной силы, то и поперечное сечение жил проводов тоже различно.

Поэтому минусовые выводы всех приборов и исполнительных механизмов должны были иметь качественный контакт с металлическим кузовом. Распределитель зажигания. Блок предохранителей. Подкапотное пространство По требованию советских инженеров, специалисты компании Fiat переработали некоторые узлы в подкапотном пространстве. Реле стеклоочистителя.

Поэтому перед нами одна из первых массовых схем, которая практически без изменения перешла из автомобиля Fiat на ВАЗ Жигули. Поэтому у автомобилей ВАЗ и ВАЗ одного года выпуска нет отличий в схеме электрооборудования передней части автомобилей. Реле-прерыватель контрольной лампы стояночного тормоза.

Пучок проводов аккумуляторной батареи. Модификации автомобиля ВАЗ Свечи зажигания ваз За годы эксплуатации автомобиля в схему, скорее всего, вносилось масса изменений, поэтому восстановить первозданное состояние электрооборудования бывает довольно сложно. Всё о замене проводки ВАЗ 2101 и прочая полезная информация.

Жгут проводов в салоне

Передний жгут проводов, расположенный в моторном отсеке, является основным в системе электрического обеспечения. В салон автомобиля передний пучок проходит через технологическое отверстие с уплотнителем под панелью приборов. Электрическая система передней части соединяется с проводами панели приборов, блоком предохранителей, переключателями и зажиганием. В этой части салона основные электрические цепи защищены предохранителями.

Новая коса обеспечит достаточное напряжение для питания потребителей тока в салоне

Блок предохранителей расположен слева от руля. За блоком на кронштейне закреплены вспомогательные реле. От исправного функционирования электрических приборов и реле зависит надёжная работа ВАЗ 2101. Плавкие предохранители защищают электрические цепи ВАЗ 2101 от короткого замыкания.

Простые предохранители являются надёжным элементом безопасности при коротком замыкании

Перечень электрических узлов, защищаемых предохранителями:

1. Звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель, розетка переносной лампы (16 А).
2. Электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла (8 А).
3. Дальний свет левой фары, контрольная лампа дальнего света (8 А).
4. Дальний свет правой фары (8 А).
5. Ближний свет левой фары (8 А).
6. Ближний свет правой фары (8 А).
7. Габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника (8 А).
8. Габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека (8 А).
9. Датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня заряда аккумулятора, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок») (8 А).
10. Генератор (обмотка возбуждения), регулятор напряжения (8 А).

Видео: замена старого блока предохранителей ВАЗ 2101 на современный аналог

Коммутация приборов в салоне выполнена низковольтными проводами с эластичной масло— и бензостойкой изоляцией. Для облегчения поиска неисправностей изоляция проводов выполнена в разной цветовой гамме. Для большего различия на поверхность изоляции наносят спиральные и продольные полоски, чтобы исключить в жгутах наличие двух проводов одинаковой расцветки.

На рулевой колонке расположены контакты переключателей указателя поворотов, ближнего и дальнего света, звукового сигнала. В условиях сборочного цеха контакты этих переключателей смазаны специальной токопроводящей смазкой, удалять которую при ремонте запрещается. Смазка уменьшает трение и предотвращает окисление контактов и вероятное искрение.

При нарушении порядка подключения элементов вероятно дезинформирование участников движения

Номера позиций элементов электрической цепи на схеме подключения указателей поворота:

1. Подфарники.
2. Боковые указатели поворота.
3. Аккумулятор.
4. Генератор.
5. Замок зажигания.
6. Блок предохранителей.
7. Реле-прерыватель.
8. Сигнализатор включения.
9. Переключатель.
10. Задние фонари.

Прерывистый сигнал поворотников определяется реле-прерывателем. Соединение с «массой» обеспечивают провода чёрного цвета, соединения с «плюсом» — розовые или оранжевые провода. В салоне автомобиля провода соединяют:

• панель приборов и подсветку индикаторов;
• пучки фар;
• указатели поворота;
• освещение в салоне;
• стеклоочиститель;
• ножной омыватель ветрового стекла.

По левой стороне салоне под ковриками проходит задний жгут проводов. От него отходит нить к выключателю плафона в стойке двери и выключателю лампы стояночного тормоза. Ответвление к правому плафону проходит за задней балкой по полу кузова, там же расположены провода, соединяющие датчик указателя уровня и резерва топлива. Провода в пучке закреплены липкой лентой к полу.

Схема тормозной системы «копейки»

1 – защитный коржух переднего тормоза; 2, 18 – трубопроводы соединяющие два цилиндра суппорта переднего тормоза; 3 – суппорт; 4 – бачок гидропривода; 5 – выключатель стоп-сигнала; 6 – рычаг стояночного тормоза; 7 – регулировочные эксцентрики правого заднего тормоза; 8 – штуцер для прокачки гидропривода задних тормозов; 9 – регулятор давления; 10 – стоп-сигнал; 11 – колесный цилиндр заднего тормоза; 12 – рычаг ручного привода колодок и разжимная планка; 13 – регулировочный эксцентрик левого заднего тормоза; 14 – тормозная колодка; 15 – направляющая заднего троса; 16 – направляющий ролик; 17 – педаль тормоза; 19 – штуцер для прокачки гидропривода передних тормозов; 20 – тормозной диск; 21 – главный цилиндр
