Цепи противоскольжения, виды, как сделать своими руками

Содержание:

Как сделать цепи противоскольжения на колеса легкового автомобиля и кроссовера: 3 схемы

Черновая версия руководства предполагала пошаговое описание изготовления цепочек трех видов: лесенка, соты и ромб. Материал получился весьма объемным и нас посетила мысль подать информацию в скомпонованном виде. Учитывая, что ряд операций при изготовлении каждой из трех схем одинаковый, то можно выкатить развернутую инструкцию по одной из технологий плетения, а по остальным сделать лишь ремарки. В роли основы решили взять «ромб», а процесс изготовления «лесенки» и «соты» описать на основе «ромба».

«Ромб» своими руками

Сложность изготовления самодельной цепочки в том, что неизвестен ряд простых вещей. Например, непонятно какой длины должна быть каждая из составных частей будущего изделия; насколько длинным делать тот же трос или цепь, расположенные по бокам колеса… Мы предлагаем все опыты проводить по отношению к конкретному автомобилю. Тогда и процент ошибок меньше и результат налицо.

Наш коллега Александр М. радостно согласился поделиться наработками, которые он воплотил в своем Jeep Grand Cherokee. Машина укомплектована резиной 245/75 R16, рисунок будущей цепи – «ромб», соединение участков – тросовое. Снимаем одно из колес и начинаем:

Раскладываем цепочку на одной из сторон шины. Это поможет примерно оценить количество звеньев, входящих в каждый из элементов ромбовидного рисунка. Для удобства разметки используйте веревку и изоленту. Веревкой можно связать изделие по контуру боковой части, а изоляцией – замотать крайние звенья, подлежащие соединению тросом по бокам и кольцами – посередине.

Делаем зеркальную часть полученной цепи. Цепочка противоскольжения условно состоит из двух частей: передней и задней или левой и правой. В пункте №1 мы оформили переднюю часть. Для получения задней необходимо зеркально отразить уже полученный участок или, проще говоря, отмерить такой же отрезок цепки, отметив на нем граничные точки соединения.

  • Соединяем полученные две половинки вместе. Проще всего сделать это соединительными кольцами. Если таковых в наличии нет, то можно использовать одно из звеньев цепи, разъединив его. Обратная фиксация звена должна быть неразъемной, поэтому без сварки не обойтись.
  • Одеть цепку на колесо.
  • Отмерить необходимую длину тросов, располагаемых по бокам шины. Для расчета точного метража используйте веревку, связывая ею цепь спереди и сзади.
  • Оденьте на передний трос ушко талрепа.
  • Обработайте концы обоих тросов, одев на них коуши и крепко зажав зажимами.
  • Снова примерьте полученную конструкцию, связав место соединения концов тросов веревкой и задействовав талреп.
  • Замените веревку на шакл, если талреп обеспечивает надежную фиксацию, и самодельный вариант готов к боевому использованию.

Самодельная «сота»

Ромбы, чередующиеся с прямыми отрезками, изготавливаются по аналогии с ромбовидной цепью противоскольжения. Сперва примеряется наружная часть, которая состоит из полуромбов и прямых участков на протекторе шины. Если соединительные кольца использоваться не будут, то наружный рисунок будет состоять из сплошного отрезка цепки. Зеркальная часть здесь не цельная – включает небольшие участки, формирующие вместе с верхним полуфабрикатом ромбовидную структуру.

Место разъединения по-прежнему располагается у периферийных вершин ромба. При желании использовать вместо тросовых стяжек цепные, необходимо запастись кронштейнами в количестве 10 штук, при чем трех разных конфигураций. В бюджетном варианте кронштейны можно заменить болтами с крупными шайбами. А если преследуете цель создать неубиваемую конструкцию по мотивам советских цепей противоскольжения, то замените талреп на полноценный замок под квадрат. По фото понятно, что в конструкторском плане это решение простое: два диска (допускается использовать алюминий) склепаны между собой. На этих же осях находятся усы (только стальные).

«Лесенка» в домашних условиях

Самое тяговое исполнение мы оставили, что говорится, на закуску. По двум причинам. Лесенка – самый легкий вариант для самостоятельного изготовления и в то же время наименее популярная схема плетения в оффроуде по известным предпосылкам.

В ходе изготовления важно соблюдать ряд правил. Например, поперечные отрезки здесь принято сцеплять не тросом, а цепью

Дело в том, что тросовая увязка многократно усложняет установку, вплоть до того, что колесо необходимо снимать, да еще и приспускать, иначе никак.
В остальном же все предельно просто. Достаточно нарезать 13-15 равных отрезков цепи, скрепить их цепью, изготовить замок или задействовать талреп (опять же, только в диагональном направлении), и приспособление готово к эксплуатации.

Браслеты

Это универсальное решение вне зависимости от того, какой размер имеют колеса. Это может быть R13, 14, R15, R16 и больше. То есть маленькие и огромные покрышки одинаково пригодны для применения браслетов. Не обязательно в этом случае разбираться в маркировке шин, чтобы выбрать себе браслеты.

Они относительно недавно появились в России, но сейчас все чаще встречаются зимой в таких городах как Воронеж, Новосибирск, Краснодар, Новосибирск, Красноярск, Волгоград, Иркутск, Спб, Екатеринбург и пр. Нет их разве что в южных регионах, где зима очень умеренная, из-за чего реальной необходимости в подобных устройствах нет.

Браслеты — это пара отрезков из цепей, которые фиксируются с помощью синтетического ремня. Такие замки позволяют прочно удерживать элементы на колесах. Цепи укладывают поверх шины, а конец ремня проводят через отверстие на дисках. Соединяется с другой стороны и туго затягивается.

Подобный ремень или браслет плотно фиксируется на колесе, создавая увеличенный зацеп грунта. Их высоты достаточно, чтобы добраться до более твердой поверхности, создать трение и оттолкнуть машину.

Если так сцепление получить не удалось, браслет начинает разгребать своими лопастями снег или грязь, добираясь в итоге до плотной поверхности.

Особенности применения

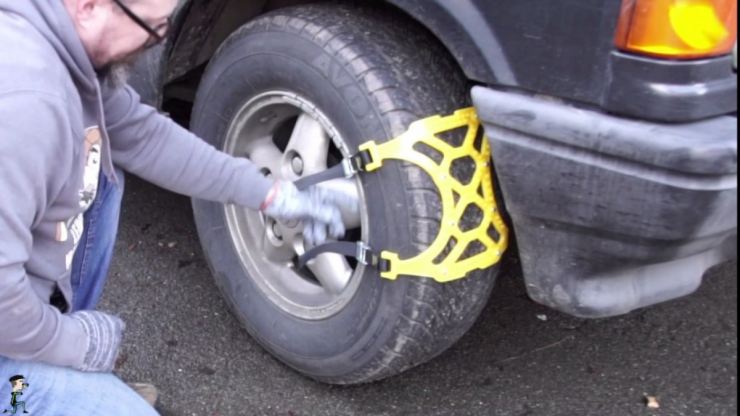

Главным достоинством браслетов является простота и скорость их установки. Да, цепи соты и лесенка имеют свои преимущества, но сейчас не об этом.

Наличие браслета позволит вам даже в случае, когда машина уже застряла, достать его из багажника, надеть перчатки, за минуту нацепить устройство и выехать.

Основными преимуществами считаются:

  • актуально использовать на застрявших машинах;
  • снимаются и надеваются за минуту без применения автомобильного домкрата;
  • для установки и использования не нужна посторонняя помощь;
  • компактные, легко помещаются в багажник;
  • универсальные (подходят для разных машин и шин);
  • доступная цена;
  • длительный срок службы.

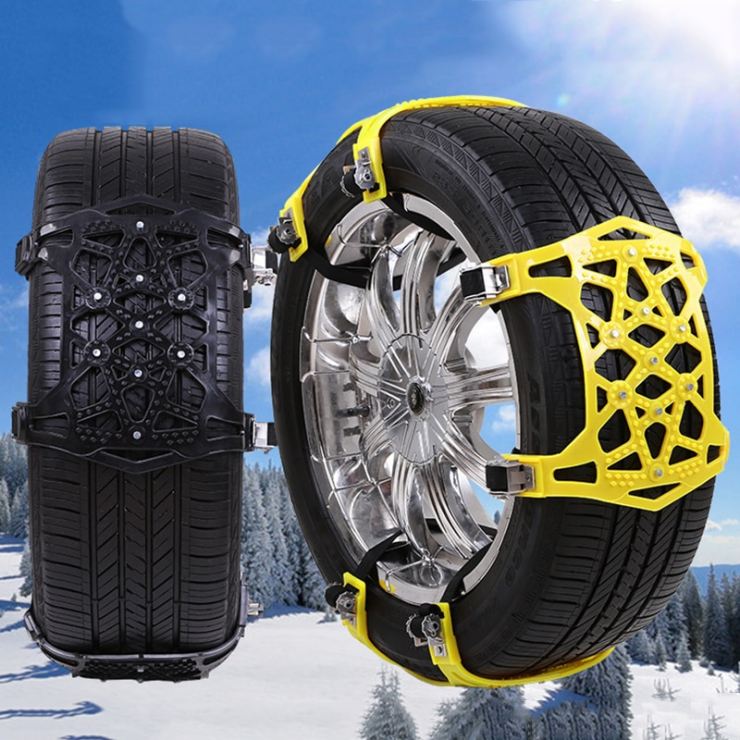

Браслеты, как и цепи, условно делят на твердые и мягкие. К твердым относят металлические варианты, а в категорию мягких включают резиновые, пластиковые и полиуретановые.

Пластиковые дешевле, проще в производстве, но по основным характеристикам не уступают металлическим аналогам. Их актуально брать для легковых машин, кроссоверов и внедорожников. На спецтехнику и грузовики лучше поставить металлические изделия.

Не удивительно, что их изготовление стало таким популярным. Продажа ведется повсеместно в Москве, Питере, крупных и мелких городах. Купить их совершенно не проблема. Достаточно зайти в Интернет, на Авито, другие площадки, любой магазин автомобильных аксессуаров и запчастей.

Многие даже задумываются над тем, как сделать самодельные изделия своими руками. хотя я придерживаюсь принципа, что лучше использовать те браслеты, которые выпустил завод. Это надежнее и безопаснее.

Чтобы убедиться в актуальности браслетов, давайте сравним их с теми средствами, которые автомобилисты обычно используют, когда застревают.

Альтернативные решения

Всего таких есть несколько. Давайте по каждому пройдемся отдельно и выясним, действительно ли лучше взять комплект браслетов.

Песок, ведро, лопата. Старый джентльменский набор, которым пользовался еще мой дед. Высыпается песок, он повышает сцепление и позволяет выехать. Либо просто берут лопату и выгребают лишний снег. Недорого, но физически тяжело. Нужно свободное место в багажнике и сноровка. Браслет легче, удобнее и быстрее вытаскивает;

Помощь людей. Когда водитель застревает, обычно он выходит из машины, просит помочь пассажиров или людей вокруг. А если вы окажетесь совершенно один, в то время как вытолкать вручную машину можно минимум при наличии 3-4 человек? Так что не стоит надеяться на помощь, поскольку не всегда кто-то окажется рядом;

Специальные шины. Они имеют увеличенный грунтозацеп за счет рисунка протектора. Созданы для вязкой, скользкой и рыхлой дороги. В городских условиях непригодны, поскольку шумят, быстро изнашиваются, увеличивают расход топлива.

Выводы делайте сами. Хотя лучше почитайте отзывы бывалых автомобилистов. Они вам точно расскажут, где правда.

Можете также насладиться видео, как машины способны застрять зимой. И радуйтесь, что это произошло не с вами.

Размеры и рисунок

Так же можно ещё разделить эти конструкции по размеру и по рисунку.

Размер подбирается исключительно под параметры самого автомобиля, а именно, какой клиренс, ширина колеса и т. п.

В основном в инструкции пишут, для каких авто рассчитана та или иная цепь. В противном случае можно самому всё замерить. Это очень необходимо, дабы предостеречь себя от возможного зацепа этой самой цепи, за детали ходовой части автомобиля.

Существует 3 классификации рисунка:

  • Лесенка
  • Треугольники
  • Соты

«Лесенка» является самым доступным вариантом. Такая цепь полностью соответствует своему названию, потому что плетение происходит полосами по протектору, перпендикулярно колесу.

Подходит такая конструкция на грязевых участках, но из-за малого контакта с дорогой есть риск самозарывания. Поэтому в глубоком снегу, такой вид не эффективен.

«Треугольники». Подходят отлично в глубоком снегу, но не эффективны на грязевых участках. Если смотреть на ширину протектора, то виднеется зигзагообразная форма.

«Соты» — это перекрещивающиеся диагональные линии. Данный вариант имеет 100% контакт с землёй, за счёт чего обеспечивается отличная поперечная устойчивость. Но конструкция ограничивает скорость передвижения.

Изготовление цепей противоскольжения: последовательность действий

Многие автолюбители ценят свой труд, поэтому прибегают к разрешению проблемы с отсутствием грунтозацепов самостоятельно.

Необходимые инструменты и оборудование

Перед выполнением соответствующих работ нужно первоначально убедиться в том, что имеются соответствующие материалы и инструменты. Посмотреть процесс изготовления цепей противоскольжения можно на видео, однако недостатком видеороликов является отсутствие информации о необходимом оборудовании.

Чтобы изготовить простейшую цепь типа «Лесенка», понадобятся следующие материалы:

  1. Стальная цепь. Толщина арматуры должна быть не менее 5 мм.
  2. Карабины, имеющие муфту и резьбу. Изделия, имеющие защёлки, для изготовления грунтозацепа не подходят.
  3. Устройство натяжения цепи.
  4. Болты, гайки и шайбы.
  5. Крючки.

Для изготовления цепей противоскольжения необходимы карабины с муфтой и резьбой

Основным материалом является цепь, длина которой для двух средних колёс диаметром R15 должна составлять не менее 15 метров. Купить отдельно цепь и изготовить из неё грунтозацеп самостоятельно намного дешевле, нежели приобрести готовое изделие.

Чтобы изготовить грунтозацепы, также понадобится набор инструментов:

  • Тиски;
  • Болгарка с кругом по металлу;
  • Рулетка;
  • Молоток;
  • Гаечные ключи для закручивания болтов и гаек.

Статья в тему: Запрет регистрационных действий на автомобиль: что это такое

Как видно, запас материалов и инструментов незначительный, поэтому после подготовки, можно приступать к изготовлению цепей противоскольжения.

Пошаговая инструкция

Процедура изготовления подразумевает выполнение следующих действий:

  1. Измерение длины окружности шины. Это нужно для того, чтобы изготовить два кольца из цепи соответствующего диаметра. Здесь один важный момент: длина должна быть такой, чтобы цепь лежала на половине ширины шины, как показано на фото ниже.

    Для определения длины цепи необходимо замкнуть цепь на мнимой середине колеса

  2. Отрезается необходимая длина цепи, после чего выполняется соединение отрезка цепи при помощи карабинов с резьбой. Аналогичной длины подготавливается второй отрезок цепи.
  3. Изготовление поперечных звеньев. При помощи рулетки снимается замер, после чего принимается решение о необходимом количестве звеньев. Чем больше количество таких звеньев, тем лучше проходимость, но и при этом понадобится большая длина цепи. Количество звеньев также определяется в зависимости от размера колеса. Их оптимальное количество составляет 8 штук.

    Для определения ширины поперечных звеньев необходимо снять замер при помощи рулетки

  4. Все звенья должны быть одинакового размера. На обоих концах звеньев нужно закрепить по карабину. Вместо карабинов можно использовать болты, гайки и шайбы.

    При отсутствии карабинов звенья можно закрепить болтами, гайками и шайбами

  5. Длина звеньев должна быть такой, чтобы цепь на колесе была хорошо натянута. Если длина будет больше, то они могут слететь.
  6. Когда необходимое количество звеньев будет готово, можно приступать к сборке. Сборку нужно производить так, чтобы каждое звено располагалось на одинаковом расстоянии от предыдущего.

    Для эффективного использования цепей расстояние между соседними звеньями должно быть примерно одинаковым

  7. Когда изделие будет собрано, можно примерить его на колесе. Чтобы надеть цепи противоскольжения на колесо, понадобятся металлические пружины или резина. Пружины можно оконцевать крюками для облегчения установки изделия.

    Для упрощения процедуры установки цепей используются резинки с крючками на концах

  8. В качестве натяжителей вместо пружин и резины можно использовать другие эластичные материалы. Основное условие заключается в том, что изделия должны надёжно фиксировать цепь противоскольжения на колесе. В итоге получается изделие следующего вида:

При грамотном соблюдении инструкции должна получиться следующая конструкция цепи

Такое самодельное устройство не занимает много места в багажнике, а на его изготовление понадобится не более 2 часов. По аналогии изготавливается цепь для второго колеса. Для полноприводных внедорожников цепи нужно надевать на все колёса. На моноприводных автомобилях цепи располагаются исключительно на ведущих колёсах.

Как сделать цепи противоскольжения на колеса легкового и грузового автомобиля

В целом, плетение противобуксовочных систем однотипно. «Ромбы» и «соты» должны быть равномерно распределены по всему радиусу колеса. Внутренние и внешние компоненты соединяются поперечными элементами, количество которых зависит от размера колеса. Но в точке касания покрышки с дорогой должно быть две поперечины.

«Ромб» своими руками

Для работы приготовьте болгарку, тиски, рулетку, прочий ремонтный инструмент.

Как самому сделать цепи противоскольжения на ВАЗ с посадочным размером колеса R16 пошагово:

  1. Снимите колесо, уложите его на землю горизонтально.
  2. Разложите по периметру кусок цепи зигзагом – это внешняя сторона покрышки.
  3. Разметьте отрезок, отсчитав от края цепи несколько звеньев – привяжите тряпочку. Отсчитайте такое же количество звеньев – отметьте место изолентой. Так по всей длине отрезка.
  4. Из другого, равного по длине куска цепи сделайте зеркальное отображение первого отрезка – это будет задняя сторона колеса.
  5. Соедините кольцами звенья, помеченные изолентой – эти сочленения пройдут по центру протектора колеса.
  6. Наденьте конструкцию на колесо.
  7. Скрепите S-образным элементом концы цепей – внутренней и внешней.
  8. На звенья, отмеченные тряпочкой, нацепите карабины, проденьте в них трос, концы которого заделайте коушами.
  9. Соедините трос замком-талрепом, зацепив противоположные участки.

Цепи противоскольжения «ромб» своими руками

Ваше колесо «обуто» в ромбовидное цепное оборудование. Таким же образом можно самому сделать цепи противоскольжения на УАЗ, любой другой автомобиль повышенной проходимости.

Самодельная «сота»

Технология изготовления «сот» несколько отличается от «ромба». На снятом колесе разложите цепь, зигзаг чередуйте с ровным участком. «Ромбы» будут идти не друг за другом. Посередине протектора колеса их вершины соедините отрезком цепочки. Получится, что по центральной части протектора пройдут «ромбы», разделенные отрезками цепочки, а на периферийных участках – фигуры 3-гранники.

Цепи противоскольжения «соты» своими руками

Сочленение продольных цепей аналогично плетению «ромб». Два соединительных отрезка для внешней стороны «сот» установите по диагонали, используйте для затяжки талреп.

«Соты» – сложное, но надежное цепное оборудование. Если вам нужно самому сделать цепи противоскольжения на грузовик, выберите этот рисунок.

«Лесенка» в домашних условиях

«Лестницу» соорудить совсем просто. По затратам времени и денег – это самый доступный способ «обуть» машину в критических случаях. Конструкция не пользуется популярностью у водителей, хотя обеспечивает машине хорошие тяговые усилия. Однако, попади автомобиль в кювет, выбраться оттуда ему будет трудно.

Процесс изготовления следующий:

  1. Нарежьте долевые куски цепи по диаметру колеса, минус 20-30 см.
  2. Нарежьте короткие отрезки по поперечному размеру покрышки – это «перекладины» будущей конструкции.
  3. Параллельно разложите на земле длинные отрезки.
  4. Скрепите их короткими кусками-перекладинами, как будто вы строите лестницу.
  5. Расстояние между «перекладинами» соблюдайте равное, просто отсчитывая одинаковое количество звеньев на долевых отрезках.
  6. Концы длинных отрезков оборудуйте карабинами с закручивающейся муфтой и крюками, чтобы потом застегнуть конструкцию на покрышке.
  7. Для затяжки используйте два регулятора, расположенных по диагонали.

Цепи противоскольжения «лесенка» своими руками

Самодельная «лестница» готова. Приспособление изготавливается не на колесе – в этом его преимущество.

Цепи и браслеты противоскольжения: что лучше

Аналогами цепей для автомобилей являются браслеты, представляющие собой пару отрезков цепей, фиксируемых на колёсах при помощи ремней. Цепь располагается поверх шины, а ремень располагается в отверстии между диском. При этом браслет в отличие от цепи, прочно затягивается на шине, что позволяет располагаться цепи на одном месте.


Для повышения эффективности на одно колесо рекомендуется крепить не менее трёх браслетов противоскольжения

Обычно на одно колесо устанавливается три браслета, которых вполне достаточно для того, чтобы достичь твёрдой поверхности, создавая при этом трение и отталкивание автомобиля. В отличие от цепей, браслеты имеют следующие преимущества:

  1. Скорость и простота монтажа. Если цепи рекомендуется устанавливать исключительно перед преодолением заснеженного или заболоченного участка, то браслет можно установить даже тогда, когда автомобиль застрял.
  2. Компактность, так как они не занимают много места в багажнике, в отличие от цепей.
  3. Отсутствие необходимости поддомкрачивать колесо.
  4. Универсальность. Если цепи предназначаются для определённого диаметра колёс, то браслеты подходят для любого размера колёс.
  5. В отличие от цепей, браслеты стоят в несколько раз дешевле.
  6. Продолжительный срок службы.

Как и цепи, браслеты подразделяются на твёрдые и мягкие. Одними из наиболее дешёвых вариантов браслетов являются пластиковые изделия. Они походят для любых типов автомобилей: от малолитражек до внедорожников, поэтому каждый водитель может себе их позволить.


Браслеты, как и цепи, подразделяются на твёрдые и мягкие

Чем же ещё отличаются цепи от браслетов? Многочисленные наблюдения водителей показывают, что цепи имеют лучшую сцепку с дорожным покрытием, что влияет положительно на параметры проходимости. Цепи могут применяться для преодоления заснеженных и оледеневших участков до момента их окончания. Браслеты могут использоваться только для непродолжительного применения до 5-10 км.

Когда известно, что такое цепи и браслеты, можно сделать вывод:

  1. Если планируется далёкая дорога по болотистой, заснеженной и обледеневшей местности, то рекомендуется использовать именно цепи.
  2. Браслеты применяются исключительно тогда, когда планируются редкие поездки по городу или за его пределы в непогоду. Даже если во время поездки вы забываете надеть браслет, то сделать это можно в любое время, даже если автомобиль застрянет.

Проект устройства противоскольжения для автомобиля

цепи или браслеты противоскольжения

Выбор схемы плетения цепи

Прежде, чем что-то закупать и мастерить, необходимо иметь на руках проект: этот принцип лежит в основе любого серьезного изобретения и цепки для шин – не исключение

При разработке приспособлений для колес, повышающих проходимость автомобиля в снегу, важно выбрать подходящую под ваши потребности схему плетения

Лесенка

Соты

Ромб

+ Самое мощное тяговое усилие
+ Низкая цена
+ Простота конструкции

+ Отлично штурмует колею
+ Плавный ход по плотному грунту
+ Лучшая управляемость в классе
+ Добротное поперечное сцепление

+ Прекрасно выходит из колеи
+ Хорошая управляемость

— Плохо выходит из колеи
— Худшее поперечное сцепление в классе
— Повышенная нагрузка на узлы трансмиссии на твердых покрытиях

— Средний уровень тягового усилия

— Гребет посредственно
— Не препятствует сползанию машины вбок
— Высокая вибронагруженность трансмиссии

Подходит для ведомой оси
Лучший выбор для горных дорог и легкого бездорожья
Не рекомендуется к применению

Обратите внимание на соты или лесенку

Размер звена

Не рисунком единым. Калибр звеньев цепи также определяет ряд важных характеристик, среди которых – проходимость и долговечность. Так тонкая цепочка долго ходить не будет, но и вариант покрупнее может не влезть в колесную арку. Строго говоря, в этом вопросе не стоит фокусироваться лишь на одном параметре:

  • С ростом калибра улучшаются тяговые возможности в снегу и грязи, увеличивается ресурс противобуксовочного изделия, но имеет место жор резины.
  • Мелкозвенные цепи противоскольжения отлично цепляются за лед, обладают умеренным аппетитом к резине, но быстро изнашиваются.
  1. Легковые машины и кроссоверы: 3,5-6 мм. Наши коллеги из Автокомфорта опытным путем определили, что двухтонный SUV лучше оснащать 6 мм цепями. А еще лучше выбрать ассиметричную форму 6х8 мм – тогда машина демонстрирует все, на что способна. Что касается размерчика поменьше, то 5 мм цепь тем, кому за 2 000 кг, будет маловата.
  2. Грузовые автомобили и спецтехника: 6-19 мм.

Фурнитура

При виде фирменных комплектов становится понятным, что устройство противоскольжения состоит вовсе не из одной цепочки. Конструкцией также предусмотрены:

  • Две соединительные линии, увязывающие участки цепи сзади и спереди покрышки.
  • Стягивающее приспособление, плотно фиксирующее цепок на колесе (замок).
  • Крепеж, скрепляющий металлические отрезки между собой непосредственно на протекторе (соединительные кольца).

Что конкретно может служить в роли тех или иных компонентов, определяет бюджет и номенклатура оборудования, находящегося в распоряжении. Приведем примеры для каждой из трех групп фурнитуры:

Лучшим вариантом соединения отрезков цепи по бокам является использование цепочки того же калибра. При таком раскладе гарантирована максимальная прочность и долговечность. Единственное, что отталкивает от этого решения – это высокая себестоимость. Отчего появилась вторая версия – использовать для этих целей трос. Погонный метр тросового каната заметно дешевле, но он способен перетираться и расплетаться, а посему менее надежен.
Стяжка на фирменной цепи также изготовлена из цепочки. В быту такое решение реализовать сложно, поэтому на самодельных изделиях прижились талрепы и своеобразные замочки, известные по устройствам противоскольжения «Сделано в СССР». Массовое использование талрепов обусловлено их доступностью в розничной продаже и отсутствием необходимости что-либо изготовлять своими руками

Вместе с тем, подобная схема скрепления располагает неважной грязезащитой. Отсюда появилось мнение, что талреп сложно ослабить после нескольких поездок

Преимущество советской конструкции замка состоит в надежности и безотказной работе. Однако у замочка есть единственный минус – сложности в изготовлении (необходимо допоборудование).

Соединение прямых и ромбовидных участков в зоне протектора (касается схем плетения «соты» и «ромб») проще всего производить специальными кольцами. Если таковые достать сложно, то можно обойтись известным приемом: разрезать болгаркой звено, завести в зацепление и заварить сварочным аппаратом.

Перечисленная фурнитура – костяк средства противоскольжения. В зависимости от технологии изготовления подбирается еще ряд обязательных к применению деталей:

  • Тросовая схема увязки цепи по бокам шины. Дополнительно потребуются коуши, шакл и зажимы, фиксирующие трос от распускания.
  • Цепная увязка цепочки по бокам колеса. Необходимы пластины, соединяющие участки цепки по периметру передней и задней стенки покрышки + съемные кронштейны, использующиеся на отрезке крепления замка/талрепа.

Как самостоятельно сделать цепи на колеса

Выбор цепей противоскольжения сейчас на рынке очень большой, но приобретать их не обязательно, поскольку они не сложные в изготовлении и сделать вполне можно и самому. Но в домашних условиях  изготавливаем только жесткую цепь.

В первую очередь определимся с геометрией рисунка. Самым простым будет «лесенка», но при желании можно сделать и «ромб», хотя он и сложнее в изготовлении. Из материалов потребуется:

  • металлическая цепь, звенья которой соединяются при помощи сварки. При этом сразу же  определяемся с размерами звеньев;
  • крепление;
  • натяжное устройство.

Видео: Делаем ЦЕПИ на колёса

Что касается инструментов, то понадобиться:

  • угловая шлиф. машинка с отрезным кругом («болгарка»);
  • сварочный аппарат;
  • измерительный инструмент;
  • тиски.

Имея это, приступаем к работам:

  1. Делаем замеры. В первую очередь следует по колесу отмерить продольные ветки, обе они должны быть одной длины.
  2. Отрезаем «болгаркой» требуемые участки.
  3. Замеряем длину поперечных элементов и нарезаем их в нужном количестве (чем больше поперечин, тем лучше).
  4. В концевых звеньях поперечных веток в месте сварного шва делаем разрез и немного разгибаем. Делаем так со всеми подготовленными элементами.
  5. Укладываем на землю продольные ветки и разрезами звеньев поперечин зацепляемся к ним. Следим, чтобы поперечины располагались перпендикулярно основам и на одном расстоянии друг от друга.
  6. При помощи сварочного аппарата завариваем проделанные прорези.
  7. На передние концы продольных веток таким же образом крепим крюки или карабины.
  8. При надобности на ту ветку, которая будет располагаться с внутренней стороны, устанавливаем натяжное устройство.
  9. Изготовленное изделие устанавливаем на колесо и проверяем, как она садится (при надобности наращиваем или укорачиваем продольные ветки).

Можно при сборке использовать и болтовые соединения поперечин с продольными ветками, но  сварной шов надёжнее.

Делаем цепи противоскольжения своими руками

Наступление осенне-зимнего сезона означает ухудшение ситуации на дорогах. Снег, грязь и обледенение дороги приводят к ухудшению сцепления колес и плохой управляемости автомобиля. Так как гусеницы на легковушку все равно не поставишь, давно был изобретен другой способ повысить проходимость автомобиля.

Данная статья расскажет, как изготовить добротные цепи противоскольжения своими руками и получит возможность ездить по дороге, даже если она вся покрыта мокрым снегом.

По своему устройству, цепь противоскольжения представляет собой гибкую конструкцию из цепей или прочной армированной проволоки, все части которой соединены так, чтобы по всей окружности, равномерно оплетать колесо.

Устроена эта конструкция так: по ободу шины идут два продольных троса (внешний и внутренний), соединенные поперечными элементами из отрезков цепи или «грунтозацепами», сделанными из резины.

По своей форме, цепи противоскольжения различаются своим «узором» заставляющим колеса крепко сцепляться с любой поверхностью дороги. Существуют три вида цепей противоскольжения:

Все виды цепей выполняют свою функцию борьбы со скольжением, имеют плюсы и минусы, но в данной статье будет описана конструкция «лесенка», так как именно такой вариант цепи противоскольжения своими руками изготовить проще всего.

Такая цепь для защиты от скольжения состоит из элементов шести разновидностей, соединенных друг с другом связывающими кольцами:

  • Продольные ветви;
  • Поперечные ветви;
  • Хвостовые ветви;
  • Запорный крюк;
  • Запорный гак;
  • Запорное кольцо.

Перед изготовлением такой цепи нужно приготовить крючки (32 шт), 15 метров цепи диаметром прутка четыре – пять миллиметров и два натяжных устройства.

Как сделать цепи противоскольжения своими руками

Отрежьте от цепи четыре фрагмента, по 83 звена каждый, это будут продольные ветви цепи. Для поперечных ветвей нужно нарезать 16 фрагментов по 13 звеньев. Далее переходим к соединению кусков цепи.

На шестом звене обоих продольных цепей крепим первый из поперечных фрагментов, дальше поперечные ветви следует крепить на каждом десятом звене, а последний фрагмент закрепим на 12-м. Соединение поперечных ветвей с продольными выполняется либо с помощью колец, либо крючками.

На концы продольных фрагментов цепи ставим карабины 5-мм диаметра, также, после четвертой поперечной ветви, на одной из продольных ветвей надо закрепить отрезок цепи из пяти звеньев. К свободному концу этого фрагмента прикрепим карабином натяжное устройство, а ко второму концу этого устройства надеваем крюк.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
