Как на двигателе протянуть клапанную крышку

Замена прокладки клапанной крышки с обгрейдом ? — logbook Chevrolet Lacetti 5D on DRIVE2

Кожух крепится болтами на 10 с левого торца мотора. Это средство не достаточно эффективно, ищите другое.

Далее бежим за чуваком, который судорожно курит у гаража и уже начинает от безделья «тюнинговать» свою машину! Получается много свободного места. Размещаем и укладываем ВВ провода и подсоединяем их.

Также очень важно выбрать хороший герметик, выдерживающий высокие температуры и не поддающийся воздействию автомобильного масла. Защитный кожух с ремня ГРМ, мы не стали снимать, просто открутили 2 верхних болта и отогнули

КЛУБ CHEVROLET LACETTI/CRUZE

Представьте ситуацию, когда затянули 14 болтов, а й сломался ломаются они довольно легко. Тогда Вам нужно заново выкрутить все 14 болтов, снять крышку клапанов и удалить обломыш.

А там герметик уже застыл практически… и получается такая ситуация, что врагу не пожелаешь. Схема затяжки болтов клапанной крышки Шевроле Лачетти Схема затяжки болтов клапанной крышки Шевроле Лачетти Подсоединяем шланги на место, подключаем высоковольтные провода к свечам зажигания, подключаем колодку к датчику положения распредвалов.

Накладку двигателя лучше пока не устанавливать, а пока временно поездить без неё, чтобы проверить нет ли течи масла.

После проверки установите её на место. Как видим, если всё делать аккуратно и, имея всё под рукой, замена прокладки клапанной крышки не составляет труда и не отнимет много Вашего времени.

Как говорится, хочешь сделать хорошо — сделай сам! Но, как и во всех автомобилях, независимо от страны производства, некоторые детали Lacetti подвержены износу и требуют ремонта или замены. Несмотря на зарубежное происхождение, мелкий ремонт этой машины можно произвести собственноручно.

К таким процедурам относится и замена прокладки клапанной крышки Лачетти 1. Вынимаем гидротолкатель из гнезда в головке блока цилиндров. Перед установкой опускаем новый гидротолкатель в емкость с чистым моторным маслом и нажимаем несколько раз на плунжерную пару гидротолкателя до прекращения выхода пузырьков воздуха из отверстия в его проточке.

Chevrolet Lacetti клапанная крышка камаз кольца силиконовые под болты гбц

https://youtube.com/watch?v=4P_8xkeRp2Q

Устанавливаем гидротолкатель в обратной последовательности. Другие гидротолкатели заменяются аналогично. Вспомнил, что год назад на СТО где я менял прокладку в первый раз, мне предлагали подпилить ножки на клапанной крышке, вся суть здесь в том, что после подпила ножек крышка должна сесть плотнее, и сопливить двигатель должен перестать на том СТО они называли это обгрейдом, и стачивать ножки собирались болгаркой Посовещавшись было решено, стачивать ножки шлифовальным кругом диаметром на 50, закрепили данный круг на столе, взяли крышку в руки и начали водить по диску в зад вперед, ножки при это этом стачиваются более менее аккуратно и равномерно.

На первый раз я не стал стачивать их под самое основание, стачил примерно 1,5 мм. Затем крышка была вымыта в бензине на 3 раза, дабы убрать остатки стружки, масла.

Это результат не качественной резины, высоких температур и агрессивной среды масло, угарный газ. С поверхностью всё понятно, а вот у крышки надо обезжирить паз, в который будет вставляться новая прокладка.

Суть в том, чтобы в дальнейшем прокладка как-бы сама прилипла к крышке и к металлу. Для улучшения гермитизации наносим герметик не содержащий уксуса АБРО серый на эти места.

Вставляем аккуратно прокладку, корректируя её по пазам, отводам и приливам.

Нюансы использования герметика для крышки клапанов

Каждый из перечисленных герметиков обладает своими особенностями. Соответственно, точную информацию по их использованию вы найдете лишь в прилагаемой к средству инструкции. Однако в большинстве случаев действует ряд общих правил и просто полезных советов, которых следует придерживаться. В частности:

Обзор популярных автомобильных высокотемпературных герметиков

• Герметик полностью вулканизируется лишь через несколько часов. Точную информацию вы найдете в инструкции или на упаковке. Соответственно, после его нанесения машину нельзя использовать, и даже просто запускать двигатель на холостых оборотах до того времени, пока состав полностью не засохнет. В противном случае герметик не будет выполнять возложенных на него задач.
• Перед нанесением средства рабочие поверхности необходимо не только обезжиривать, но и зачищать от грязи и других мелких элементов. Для обезжиривания можно использовать различные растворители (не уайт-спирит). А зачищать лучше металлической щеткой или наждачной бумагой (в зависимости от степени загрязнения и очищаемых элементов). Главное, не переусердствовать.
• При обратном монтаже болты желательно закручивать динамометрическим ключом, соблюдая определенную последовательность, предусмотренную производителем. Причем, эта процедура выполняется в два этапа — предварительная затяжка, а потом полная.
• Количество герметика должно быть средним. Если его будет много, то при затяжке он может попасть в двигатель, если мало — то эффективность его использования сводится к нулю. Также нельзя покрывать всю поверхность прокладки герметиком!
• Герметик необходимо укладывать в паз крышки и выждать около 10 минут, и лишь после этого можно устанавливать прокладку. Такая процедура обеспечивает больший комфорт и эффективность защиты.
• Если вы используете не оригинальную прокладку, то использовать герметик очень желательно (хотя и не обязательно), поскольку ее геометрические размеры и форма могут отличаться. А даже незначительное отклонение приведет к разгерметизации системы.

Делайте выводы сами..

Решать, использовать или не использовать герметик, каждый автолюбитель должен сам. Однако если вы используете не оригинальную прокладку, или из-под нее появилась течь — можно воспользоваться герметиком. Однако необходимо помнить, что если прокладка полностью вышла из строя, то использованием одного лишь герметика дело может не обойтись. Но для профилактики заложить герметик при замене прокладки все же можно (помните о дозировке!).

Источник

Chevrolet lacetti (замена прокладки клапанной крышки)

Датчик положения распределительного вала Лачетти

4. Отключаем провода от свечей и убираем их в сторону.

5. Дальше нужно снять корпус воздушного фильтра и верхний кожух ГРМ. Ремонт и замена прокладки клапанной крышки audi a6 c5. Но я этого не делаю, он особо не мешает. Просто когда будете ставить крышку на место, кожух ГРМ нужно будет совсем немного оттянуть влево. Срываем старые прокладки, прокладка клапанной крышки reinz ранее замена блока. Теперь разберемся, как выполняется замена свечей на 16 клапанной приоре. Для этого вам потребуется ключ для свечей зажигания, отвертка и ключ с головкой на. Я это делаю без проблем. Если у Вас не получается, тогда снимите этот кожух.

6. Откручиваем торцовым ключом на 10 мм все 15 болтов крепления клапанной крышки и снимаем её с двигателя вместе с прокладкой

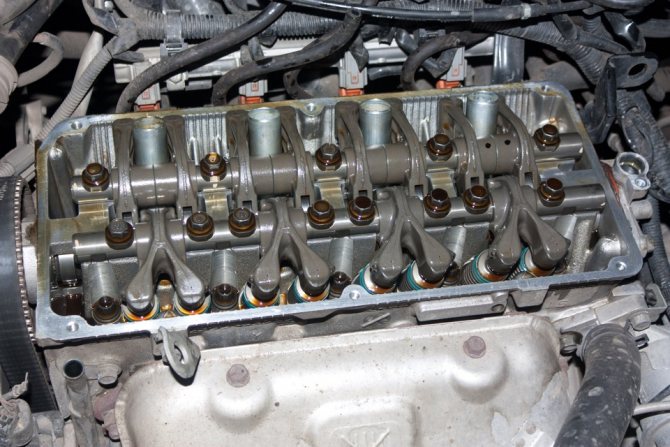

Вид со снятой клапанной крышкой

7. Вытираем и обезжириваем места контакта прокладки с двигателем. Попутно смотрим на состояние ремня ГРМ, пока есть доступ.

8. Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку. Особенно пазы в ней и каналы системы вентиляции картера

Мойка клапанной крышки

Средство очень хорошее! Вымывает всё быстро, даже не нужно дополнительно обезжиривать.

Также желательно сразу промыть клапан вентиляции картерных газов. Как это сделать написано в этой статье.

9. Устанавливаем новые уплотнительные колечки в пазы на клапанной крышке

Вот такие изношенные колечки под болты клапанной крышки

Колечки под болты клапанной крышки

10. замена прокладки гбц 1 герметик не нужен на что при замене прокладки надо. Берем новую прокладку…

Прокладка клапанной крышки Лачетти

…и вставляем её в пазы клапанной крышки.

Внимание! Это оригинальная прокладка и я её устанавливать крайне не рекомендую. Лучше установить прокладку Elring 174.251

Эта прокладка предназначена для алюминиевых крышек двигателя A16DMS, но на наш двигатель подходит отлично! В конце будет ссылка на статью по этой теме, которую настоятельно советую посмотреть.

11. Наносим НЕМНОГО герметика на проблемные места на изгибах

Примечание: Не наносите много герметика! При затяжке болтов, он может “вылезти” внутрь клапанной крышки и, отвалившись, закупорить какой-нибудь канал! Не дай Бог, конечно.

12. Устанавливаем клапанную крышку в сборе с прокладкой на двигатель

Совет: Если при переворачивании клапанной крышки прокладка выпадает из пазов, можете в некоторых местах зафиксировать её солидолом или литолом.

13. Теперь устанавливайте все 15 болтов на место, но не затягивая их, так как затягивать их нужно в определённой последовательности.

14. Самый ответственный момент – затяжка болтов. Замена прокладки клапанной крышки лачетти. На замену прокладки клапанной крышки у меня ушло не более часа времени. Если есть динамометрический ключ, тогда будет проще – затягиваем болты с усилием 10Н.м.

Если такого ключа нет, тогда совет – затягивайте болты торцевым ключом одной рукой и получится так , как надо. Тянуть болты клапанной крышки сильно не нужно!

Будьте аккуратней. Замена клапанной крышки gm 96473698 на chevrolet lacetti. Представьте ситуацию, когда затянули 14 болтов, а 15-й сломался (ломаются они довольно легко). Тогда Вам нужно заново выкрутить все 14 болтов, снять крышку клапанов и удалить обломыш. А там герметик уже застыл практически… и получается такая ситуация, что врагу не пожелаешь.

Схема затяжки болтов клапанной крышки Шевроле Лачетти

Схема затяжки болтов клапанной крышки Шевроле Лачетти

15. Подсоединяем шланги на место, подключаем высоковольтные провода к свечам зажигания, подключаем колодку к датчику положения распредвалов. Накладку двигателя лучше пока не устанавливать, а пока временно поездить без неё, чтобы проверить нет ли течи масла. После проверки установите её на место.

Как видим, если всё делать аккуратно и, имея всё под рукой, замена прокладки клапанной крышки не составляет труда и не отнимет много Вашего времени.

Как говорится, хочешь сделать хорошо – сделай сам! Ни одно СТО не отнесется так ответственно к Вашему авто, как Вы сами.

Chevrolet Lacetti Снятие распределительных валов и гидротолкателей клапанов

Операции по выявлению неисправного гидротолкателя выполняем после небольшого промежутка времени (15–20 мин) после остановки двигателя. Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).

…отверткой нажимаем на него, стараясь вдавить толкатель в гнездо головки блока цилиндров (при этом соответствующий кулачок распределительного вала должен быть обращен к толкателю «затылком», т. е. не давить на него).

При этом исправный гидротолкатель будет перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же при небольшом усилии прожимается сам гидротолкатель — его необходимо заменить.

Для этого снимаем шкив распределительного вала (см. Замена сальника распределительного вала).

Головкой «на 10» равномерно, в несколько приемов (по пол-оборота за проход) отворачиваем по два болта крепления каждой из пяти крышек подшипников распределительного вала.

Снимаем крышки подшипников распределительного вала.

Первая (крайняя правая) крышка отличается от других крышек.

Вынимаем распределительный вал выпускных клапанов из постелей головки блока цилиндров. При необходимости аналогично демонтируем распределительный вал впускных клапанов.

Снимаем сальник с шейки вала.

Вынимаем гидротолкатель из гнезда в головке блока цилиндров.

Перед установкой опускаем новый гидротолкатель в емкость с чистым моторным маслом и нажимаем несколько раз на плунжерную пару гидротолкателя до прекращения выхода пузырьков воздуха из отверстия в его проточке.

Устанавливаем гидротолкатель в обратной последовательности. Другие гидротолкатели заменяются аналогично. Перед укладкой распределительного вала в постели головки блока цилиндров наносим тонкий слой моторного масла на опорные шейки и кулачки вала.

Уложив вал, устанавливаем крышки подшипников вала в соответствии с порядком их обозначения в головке блока цилиндров и маркировкой на наружной поверхности крышек.

Порядок обозначения крышек в головке блока цилиндров

Маркировка крышки № 1.

Маркировка крышек № 6 (на фото слева) и № 9 подшипников распределительного вала.

Заворачиваем болты крепления крышек подшипников вала и равномерно, переходя от крышки к крышке, в несколько приемов (постепенно увеличивая момент затяжки) затягиваем болты требуемым моментом (см.

Моменты затяжки ответственных резьбовых соединений). Запрессовываем сальник распределительного вала (см. Замена сальника распределительного вала). Дальнейшую сборку проводим в обратно последовательности.

После замены гидротолкателя двигатель непродолжительное время может работать с повышенным шумом до тех пор, пока гидротолкатель не прокачается.

Устранение течи из-под клапанной крышки Chevrolet Lacetti

Популярный в России автомобиль Chevrolet Lacettti, имеющий под капотом двигатели F14D3 или F16D3, 1.4 или 1.6 литра, обладает хронической болезнью. Это течь масла из-под прокладки крышки клапанов.

Причин тому несколько:

• Крышка выполнена из полимерного материала и имеет различный температурный коэффициент расширения с алюминиевой головкой блока цилиндров;
• Металлические втулки для болтов крепления крышки выступают за плоскость привалочной поверхности и не дают возможности более плотного прижима прокладки к головке блока;

Все эти факторы приводят к тому, что уже через 40 – 50 тыс.км. пробега моторное масло начинает сочиться из-под крышки. Особенно достается свечным колодцам, там вытекающее масло скапливается.

В результате свечи плавают в моторном масле, вреда от этого большого нет, но и пользы тоже. К тому же, масло притягивает к себе пыль из подкапотного пространства.

Поверхность свечей загрязняется и появляются токопроводящие дорожки, по которым высокое напряжение с электродов частично «стекает» на корпус. Эффективность системы зажигания падает.

Пошаговая инструкция затяжки

При установке головки следует придерживаться последовательности:

1. Очистить контактные поверхности на блоке и головке от грязи и пыли, потёков масла и охлаждающей жидкости, а также от прилипших остатков прежней прокладки или герметика.
2. Осмотреть в блоке отверстия, внутри которых нарезана резьба для вворачивания болтов фиксации головки. В них не должно быть никакой жидкости и грязи, иначе болты докрутить до конца не удастся. А при чрезмерном усилии может произойти срыв резьбы в блоке или поломка болта.
3. Проверить и установить на место центрирующие направляющие в блок и выставить по ним новую прокладку.
4. Подготовить головку к установке, смонтировать на ней все детали и произвести предварительную смазку необходимых узлов (например, стержней клапанов).
5. Установить на прокладку головку блока и вставить в отверстия 10 болтов крепления и затянуть их в несколько приемов.
6. Затянуть все болты по схеме (изображение выше). Стандартный момент затяжки ГБЦ ВАЗ 2112 по регламенту составляет 20 Н/м.
7. Протянуть болты в той же последовательности доворотом на 90 град.
8. Повторить протяжку по аналогии с предыдущим шагом.

При размещении головки блока на более простой двигатель последовательность несколько иная:

1. Осмотр и очистка поверхностей и отверстий проводятся по аналогии с 16-клапанной головкой.
2. Первым этапом болты затягиваются начиная от центра головки в соответствии со схемой (см. в фотогалерее) с моментом 20 Н/м.
3. По этой же схеме производится первая затяжка болтов с моментом в диапазоне 70-85 Н/м.
4. Доворот болтов на 90 градусов в той же последовательности.
5. Повторный доворот еще на 90 градусов.

Крышка ГБЦ и порядок затяжки её болтов

Металлическая крышка, устанавливаемая на ГБЦ, не должна пропускать воздух. В точках соприкосновения с другими деталями герметичность должна сохраняться тоже. Поэтому на кромку крышки наносят герметик. Пример показан на фото.

Крышка ГБЦ перед монтажом

Здесь нужно применять материалы: Локтайт-574, АНАКРОЛ и т.д. Винты на крышке закручивают ключом «на 8».

Рекомендуемый момент затяжки винтов

Откручивать винты можно в любом порядке. Их количество равно 15 или 14. При монтаже лучше соблюдать последовательность, показанную у нас ниже.

Порядок затяжки крышки отмечен цифрами и стрелочками

Заменять винты обычно не требуется – нагрузка слишком мала. Желаем успеха.

Навигация по комментариям

Респект. Давно искал подобную информацию. Прокладок поменял наверное штук 5 уже за 5 лет (каждый год по прокладке) Сейчас масло льёт ручьём из под крышки. На этот раз буду делать по вашему совету (терять нечего, задолбал этот дрыгатель уже) В начале проверю давление картерных газов, а потом сточу направляющие западлицо. Обязательно отпишусь (через пол годика) В закладки вас добавлю. Всем удачи в этом не лёгком деле.

под нагрузкой думаю,перчатка,не то что «встанет»,но и увеличится,когда разрежение во впускном коллекторе уменьшится,и давление картерных газов станет больше

Такой режим кратковременный, и вся надежда на герметичность прокладки клапанной крышки, хорошие компрессионные кольца и чистый отвод системы картерных газов. Тогда давление сильно не увеличится.

Доброго времени суток. Рекомендую поставить прокладку Reinz 15-53456-01 с Т-ОБРАЗНЫМ профилем. Проверено.

Доброго всем здравия! Есть 4-способ, самый дешевый, вычитал на драйве, на авторство не претендую. Поставить шайбы под головку прижимных болтов по диаметру больше диаметра втулок. При затяжке втулки выдавятся вверх на толщину шайбы(автор вроде две шайбы подкладывал), тем самым не будут выступать в нижней плоскости КК.

Варианты устранения проблемы

Большинство владельцев автомобиля стремиться справиться с течью масла. Можно выделить основные способы улучшения ситуации.

Замена прокладку на новую

Покупается новая прокладка клапанной крышки высокого качества. Кто-то предпочитает изделие под брендом Victor Reinz, кому-то нравится прокладка фирмы Elring. Эти изделия выгодно отличаются от других, они имеют Т-образное поперечное сечение, увеличенную толщину рабочей части, и лучше «сидят» в пазах крышки.

В помощь прокладке добавляют термостойкий герметик. Одновременно устанавливаются уплотнительные кольца вокруг втулок болтов крепления крышки.

Еще совет опытных — спилить выступающие части втулок заподлицо с привалочной плоскостью крышки. Все эти меры устраняют протекание масла, хотя бы на время.

Установка крышки клапанов нового исполнения.

Существует крышка клапанной коробки нового образца. В ней втулки болтов уже не выступают наружу. Артикул крышки GM 251 922 08. В комплект поставки входит прокладка, уплотнительные кольца под болты и клапан PCV.

В паре с качественной «родной» прокладкой такая крышка может защитить двигатель от течи масла.

Затяжку болтов крышки следует вести «крест на крест», от центра к периферии, желательно в два или, лучше, в три приема. Последнюю затяжку надо делать динамометрическим ключом, момент затяжки не более 10 Н*м.

Затем дать застыть герметику, это от получаса до двух часов, завести двигатель, прогреть его минут 15 – 20. После чего проверить моменты затяжки каждого болта крепления крышки. При необходимости подтянуть болты.

Установка алюминиевой крышки клапанов

В автомагазинах можно встретить алюминиевые крышки клапанов. Например, такие:

Изготавливаются они в Китае. Отрицательных отзывов о них практически нет. Крышки комплектуется «родной» прокладкой. Кто-то из владельцев Лачетти покупал их в России, другие приобретали крышки с помощью службы «Али Экспресс». Цена вопроса от 5 до 8 тысяч рублей. Те, кто поставил такие изделия сообщают на тематических сайтах, что проблемы с течью масла кардинально решены.

Какой из способов выбрать – решать самому владельцу Лачетти.

Маленькая хитрость

Не у каждого автомобилиста есть динамометрический ключ. А протяжку болтов крышки надо делать с его помощью, иначе можно получить неравномерный прижим прокладки по плоскости, что рано или поздно вызовет течь масла.

Есть достаточно простой выход из положения. В домашнем хозяйстве легко найти пружинный или даже электронный безмен. Вороток для торцевой головки несложно удлинить до требуемой величины, например, 0,5 метра. Нет головки и воротка, можно прикрутить удлинитель к накидному или даже рожковому ключу.

Момент затяжки болтов клапанной крышки 10 Н*м или приблизительно 1кгс*м. При плече 0,5 метра усилие, с которым надо тянуть удлинитель ключа составит 2 кгс. Вполне реально и не тяжело! Конечно точность такой самоделки будет меньше, чем у настоящего динамометрического ключа, но это гораздо лучше, чем затягивать болты «на глазок».

Особенности детали

Головка блока цилиндров – конструктивно достаточно сложная деталь. Представляет она собой массивную плиту, в которой проделаны каналы для циркуляции жидкостей системы смазки и охлаждения, и технологические отверстия – свечные, для форсунок (в дизелях), крепежные.

Также сверху на ГБЦ имеется так называемая «постель» распределительного вала – посадочное место под его установку.

Несмотря на свою массивность, головка блока является хрупкой деталью из-за пустот внутри, поэтому чрезмерное усилие при затяжке часто приводит к трещинам в стенках и перемычках. Для изготовления ГБЦ используется два вида металлов – алюминий (наиболее распространенный) и чугун.

Для закрепления последней применяются стальные болты или шпильки с гайками. К примеру, головка блока УАЗ 31519 крепится шпильками. Разница в материалах изготовления головки и ее крепежных элементов имеет один негативный фактор – разное температурное расширение компонентов при нагреве, особенно это касается ГБЦ из алюминия.

Неравномерная затяжка крепежных элементов (гайки, шпильки и т.д.) при тепловом расширении приводит к появлению излишних напряжений в структуре металла, вследствие чего происходит коробление головки.

Что собой представляет ГБЦ

Для того чтобы проводить какие-то манипуляции с этим узлом, необходимо понимать предназначение и принцип работы устройства. Головка блока цилиндров на рассматриваемой нами модели ВАЗ-2112 выполняется из двух вариантов: чугун, алюминий. По сути, сухо говоря, это крышка движка.

Один из самых важных узлов транспортного средства, который отвечает за:

• сгорание бензина в движке;
• отвод отработанных газов во время процесса сгорания топлива.

Второстепенные функции, выполняемые ГБЦ:

• функциональная опция осуществляется благодаря работе опорных шайб, втулок клапанов и прочих деталей, расположенных в головке;
• благодаря отверстию в нем, устанавливается цепной натяжитель и привода шкивного распределителя.

Аббревиатура ГБЦ используется чаще в терминологии автомобильных узлов, так как выговаривать длинные и сложные названия не всегда есть время. Но понятно, что необходимо знать все расшифровки. Особенно если это ДВС (двигатель внутреннего сгорания) и ГБЦ (головка блока цилиндров).

В первую очередь это необходимо во избежание скопления влаги в месте соединения компонентов в блоке и местах их соединений. Благодаря такой защите, конденсат собирается на специальной плоскости для утечки жидкости из двигателя.

Chevrolet Lacetti Снятие распределительных валов и гидротолкателей клапанов

Операции по выявлению неисправного гидротолкателя выполняем после небольшого промежутка времени (15–20 мин) после остановки двигателя. Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).

…отверткой нажимаем на него, стараясь вдавить толкатель в гнездо головки блока цилиндров (при этом соответствующий кулачок распределительного вала должен быть обращен к толкателю «затылком», т. е. не давить на него).

При этом исправный гидротолкатель будет перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же при небольшом усилии прожимается сам гидротолкатель — его необходимо заменить.

Для этого снимаем шкив распределительного вала (см. Замена сальника распределительного вала).

Головкой «на 10» равномерно, в несколько приемов (по пол-оборота за проход) отворачиваем по два болта крепления каждой из пяти крышек подшипников распределительного вала.

Снимаем крышки подшипников распределительного вала.

Первая (крайняя правая) крышка отличается от других крышек.

Вынимаем распределительный вал выпускных клапанов из постелей головки блока цилиндров. При необходимости аналогично демонтируем распределительный вал впускных клапанов.

Снимаем сальник с шейки вала.

Вынимаем гидротолкатель из гнезда в головке блока цилиндров.

Перед установкой опускаем новый гидротолкатель в емкость с чистым моторным маслом и нажимаем несколько раз на плунжерную пару гидротолкателя до прекращения выхода пузырьков воздуха из отверстия в его проточке.

Устанавливаем гидротолкатель в обратной последовательности. Другие гидротолкатели заменяются аналогично. Перед укладкой распределительного вала в постели головки блока цилиндров наносим тонкий слой моторного масла на опорные шейки и кулачки вала.

Уложив вал, устанавливаем крышки подшипников вала в соответствии с порядком их обозначения в головке блока цилиндров и маркировкой на наружной поверхности крышек.

Порядок обозначения крышек в головке блока цилиндров

Маркировка крышки № 1.

Маркировка крышек № 6 (на фото слева) и № 9 подшипников распределительного вала.

Заворачиваем болты крепления крышек подшипников вала и равномерно, переходя от крышки к крышке, в несколько приемов (постепенно увеличивая момент затяжки) затягиваем болты требуемым моментом (см.

Моменты затяжки ответственных резьбовых соединений). Запрессовываем сальник распределительного вала (см. Замена сальника распределительного вала). Дальнейшую сборку проводим в обратно последовательности.

После замены гидротолкателя двигатель непродолжительное время может работать с повышенным шумом до тех пор, пока гидротолкатель не прокачается.

Последствия неправильной установки ГБЦ

Правильная затяжка головки блока очень важна, поскольку от этого напрямую зависит работоспособность мотора. ГБЦ выполняет роль крышки цилиндров, и любые нарушения в ее посадке сказываются на процессах, происходящих внутри силового агрегата.

Недостаточная затяжка головки приводит к падению компрессии из-за потери герметичности в месте стыка ГБЦ с блоком цилиндров, прогоранию прокладки, прорыву рабочих газов из цилиндров и попадание их в каналы систем смазки или охлаждения, проникновению в камеры сгорания технических жидкостей, что в свою очередь негативно сказывается на функционировании силового агрегата и может стать причиной очень серьезных поломок.

Чрезмерная затяжка тоже ничего хорошего не несет, в этом случае нередко происходит повреждение головки — появляются трещины, или разрушаются крепежи – разрыв болтов, срыв резьбы т.д.

Неравномерная или неправильная затяжка зачастую становиться причиной коробления головки, из-за которого в местах стыка ее с блоком появляются зазоры, что приводит к тем же последствиям, что и недостаточное затягивание.

болтов головки блока цилиндров, клапанной крышки, форсунок и т.д.

Головка блока цилиндров (ГБЦ) в двигателе играет чрезвычайно важную роль. В ней размещён газораспределительный механизм, который отвечает за порядок впрыска топлива и отвода отработанных газов. ГБЦ находится под постоянным воздействием большого давления газов и высокой температуры. Крепится ГБЦ при помощи болтов, шпилек и гаек, к правильной затяжке которых предъявляются повышенные требования.

Важность правильной затяжки болтов или гаек ГБЦ

Головка блока цилиндров (ГБЦ) — один из важнейших узлов автомобиля. Она закрывает блок цилиндров. В ней расположены распределительные валы, клапанные крышки и другие детали газораспределительного механизма. На ГБЦ постоянно воздействуют огромные переменные силы давления и температуры. Поэтому к её резьбовому креплению предъявляются особые требования.

Головка блока постоянно должна испытывать силу сжатия, которая задаётся определённым моментом затяжки резьбового крепления. Для того чтобы сила сжатия была равномерно распределена по поверхностям стыка головки с блоком цилиндров предусмотрено большое количество стяжных болтов или шпилек с гайками. Равномерность прижатия ГБЦ к блоку цилиндров обеспечивается определённой схемой порядка затяжки резьбовых соединений. Для уплотнения стыка используется прокладка головки блока, сделанная из особого материала, устойчивого к высокой температуре. При затяжке крепления головки она даёт усадку в тысячные доли миллиметра, что обеспечивает надёжную герметизацию стыка.

Соблюдения правильного порядка затяжки болтов ГБК гарантирует правильность её прижатия к блоку цилиндров

Последствия от перетяжки болтов крепления ГБЦ

Если затяжка резьбовых соединений головки блока ведётся с превышением усилия от номинального, то сила растяжения, которая воздействует на болт или шпильку, начнёт разрушать резьбу в блоке или вытягивать тело крепёжного элемента. Наступает так называемый момент текучести, когда при дальнейшем увеличении силы затяжки сила прижатия начнёт уменьшаться. Итог: быстрое прогорание прокладки в месте наихудшего сжатия.

Если же резьба в отверстиях блока будет сильно повреждена, то она уже не сможет обеспечить необходимое прижатие головки при правильном моменте затяжки. Её потребуется восстанавливать, а это дополнительные затраты. Опытные ремонтники мотористы на практике чувствуют предельную силу затяжки, которую может выдержать резьбовое соединение. Они никогда не допустят дефектов от перетяжки болтов или гаек.

Работа динамометрическим ключом

Что будет, если недостаточно затягивать болты крепления ГБЦ

Если крепление головки выполняется с минимальным усилием, то это приведёт к слабому прижатию её к поверхности блока цилиндров. Между прокладкой и прилегающими к ней плоскостями блока и головки образуются микроскопические зазоры, которые обязательно приведут к прогоранию уплотняющего материала.

Проверка плосткости головки блока специальной линейкой

Недостаточная затяжка болтов крепления не обеспечивает нормального прилегания головки, что может вызвать коробление её стыковой поверхности.

Виды ключей для правильной затяжки резьбовых соединений

Затяжка резьбового соединения должна делаться с таким усилием, чтобы исключить:

• неплотное прилегание сопрягаемых поверхностей скрепляющихся деталей;
• срыв ниток резьбы;
• механическое разрушение тела болта;
• проворачивание граней у гайки или головки болта;
• разрушение гравёрных шайб.

Любой материал, из которого сделан блок (головка цилиндров, крепёжные болты), имеет свой предел прочности. Именно наименьший предел прочности самого слабого звена в узле крепления определяет наибольшее усилие затяжки. Самое слабое звено в креплении головки блока цилиндров — болты (шпильки) и резьба в отверстиях блока. Их слабость определяется не столько прочностью материала их изготовления, сколько несопоставимыми размерами (диаметром) с габаритами, массой блока и головки цилиндров. Понятно, что для разрушения солидного чугунного блока или массивной дюралевой головки нужно приложить гораздо больше усилий, чем для разрыва тонкого болта, сделанного из высокопрочной легированной стали.

Какое усилие нужно прикладывать

Пороговое или предельное значение прочности ответственных деталей обычно даётся в паспортных данных двигателя. Там же приводятся значения максимальных усилий затяжки болтов крепления ГБЦ. Для выполнения затяжки с требуемым усилием служат специальные динамометрические ключи.

Как правильно делать первую затяжку болтов ГБЦ (динамометрическим ключом)

У разных двигателей, разные гбц, разные ее крепления, разные болты, разные моменты затяжки. ГБЦ обычно затягивают в два — четыре приема. Например 1-й прием – затягиваем болты моментом 20 Н. м Далее 2-й прием например 70 Н. м 3-й прием — доворот на 90 град. 4-й прием — и еще раз на 90 град. А последовательность затяжки, и момент затяжки тебе конечно лучше смотреть в книге к твоему авто.

пробовал с этим хитрым ключом нифига не получается ..вот схема .берёш головку с воротком на вороток трубу на трубу прекрепляеш зеркало, тянеш и смотриш как морда покраснела заканчиваеш протяжку

ТОварищ Людоед абсолютно прав. А если учесть, что ты свои параметры затяжки знаешь — так и флаг тебе в руки. Только один совет — ключ динамометрический китайский не бери, врут они безбожно.

Выставляешь на ключе 60Нм. Закручиваешь все болты рукой без воротка до упора в корпус головки. Затем плавно затягиваешь ключем по порядку до шелчка. После берешь вороток по-длиньше и доворачиваешь (опять по порядку) на 33град каждый болт. Потом опять заново доворачиваешь, но на 5град. Болты лучше взять новые, старые могут быть вытянуты.
