Модификации ВАЗ 2107

ВАЗ 2107 1.5 68 лс

Максимальная скорость, км/ч	150
Время разгона до 100 км/ч, сек	17.0
Двигатель	Бензиновый
Рабочий объем, см3	1451
Мощность, л.с. / оборотах	68/5600
Момент, Н·м / оборотах	103/3400
Расход комби, л на 100 км	6.5
Тип коробки передач	Механическая, 4 передачи
Привод	Задний
Показать все характеристики

ВАЗ 2107 1.5 72 лс

Максимальная скорость, км/ч	150
Время разгона до 100 км/ч, сек	17.0
Двигатель	Бензиновый
Рабочий объем, см3	1451
Мощность, л.с. / оборотах	72/5600
Момент, Н·м / оборотах	104/3400
Расход комби, л на 100 км	6.7
Тип коробки передач	Механическая, 4 передачи
Привод	Задний
Показать все характеристики

ВАЗ 2107 1.6 MT

Максимальная скорость, км/ч	150
Время разгона до 100 км/ч, сек	15.0
Двигатель	Бензиновый
Рабочий объем, см3	1568
Мощность, л.с. / оборотах	73/5300
Момент, Н·м / оборотах	116/3750
Расход комби, л на 100 км	8.5
Тип коробки передач	Механическая, 5 передач
Привод	Задний
Показать все характеристики

ВАЗ 21072 1.3

Максимальная скорость, км/ч	143
Время разгона до 100 км/ч, сек	18.0
Двигатель	Бензиновый
Рабочий объем, см3	1294
Мощность, л.с. / оборотах	64/5400
Момент, Н·м / оборотах	93/3400
Расход комби, л на 100 км	7.3
Тип коробки передач	Механическая, 4 передачи
Привод	Задний
Показать все характеристики

ВАЗ 21073 1.5i

Максимальная скорость, км/ч	155
Время разгона до 100 км/ч, сек	17.4
Двигатель	Бензиновый
Рабочий объем, см3	1450
Мощность, л.с. / оборотах	71/5600
Момент, Н·м / оборотах	104/3400
Расход комби, л на 100 км	6.5
Тип коробки передач	Механическая, 5 передач
Привод	Задний
Показать все характеристики

ВАЗ 21073 1.7i

Максимальная скорость, км/ч	155
Время разгона до 100 км/ч, сек	16.9
Двигатель	Бензиновый
Рабочий объем, см3	1690
Мощность, л.с. / оборотах	80/5400
Момент, Н·м / оборотах	128/3200
Расход комби, л на 100 км	6.4
Тип коробки передач	Механическая, 5 передач
Привод	Задний
Показать все характеристики

ВАЗ 21074 1.6

Максимальная скорость, км/ч	150
Время разгона до 100 км/ч, сек	15.0
Двигатель	Бензиновый
Рабочий объем, см3	1568
Мощность, л.с. / оборотах	75/5300
Момент, Н·м / оборотах	116/3750
Расход комби, л на 100 км	8.5
Тип коробки передач	Механическая, 5 передач
Привод	Задний
Показать все характеристики

Как работает схема управления ВАЗ 21074 инжектор

ВАЗ 21074 с инжекторным типом двигателя имеет свои особенности. Во-первых, это электронное управление работой двигателя. Такая система четко контролирует состав топливной смеси. Также под управлением работает и топливный насос, который включается и выключается с помощью электроники. Такое управление осуществляется над всеми частями двигателя.

Схема ВАЗ 21074 инжектор состоит из таких основных составляющих: электронного блока, нескольких датчиков, соединяющих проводов. На приборной панели имеется контрольная лампа, которая загорается в случае неисправностей в работе элементов системы. Когда автомобиль начинает свою работу и двигатель заводится, начинается проверка его работы. Сигнальная лампа сначала включается, а затем, если все в порядке, гаснет. Если в процессе работы автомобиля лампа загорается, то это свидетельствует о возможных сбоях в работе двигателя.

В ВАЗ 21074 инжектор генератор установлен трехфазный переменного тока. К нему встроен блок выпрямления и регулятор напряжения.

Самым важным элементом электронной схемы является блок управления. Именно он занимается выработкой сигналов для управления работой двигателя и обработкой, поступающих от датчиков показателей работы частей системы. Блок имеет встроенную память, данные в которой хранятся даже при отсутствии питания.

Датчики служат для выработки сигналов о работе, например, коленчатого вала и прочего, что позволяет синхронизировать работу элементов системы между собой.

В целом правильная эксплуатация ВАЗ 21074 инжектор позволяет уделять машине минимум внимания и периодически проверять ее на специальном диагностическом оборудовании. А вот карбюраторный двигатель более прихотлив и потребует больше внимания, так как его придется периодически прочищать, регулировать и тюнинговать. Например, очень часто делают тюнинг ВАЗ 2109 (карбюратор).

Также стоит отметить, что у ВАЗ 21074 (инжектор) цена является доступной (в среднем около 4000 $, если поискать, то можно найти и за 2000$, но с ней еще придется повозиться), что, безусловно, является дополнительным плюсом наряду с экономичностью и надежностью работы авто.

Ну и напоследок видео о том, как разгоняется ВАЗ 21074 инжектор до 150 км/ч:

Характеристики инжекторной модели ВАЗ 21074

Выпуск автомобиля построен на базе прототипа ВАЗ 2105. Этот автомобиль очень хорошо зарекомендовал себя на отечественном рынке, потому как стоимость данной модели доступна очень многим людям. Помимо экономии на приобретении, автовладельцы получили еще и экономный по расходу топлива и выносливый на современных дорогах автомобиль.

ВАЗ 21074 обладает хорошими техническими характеристиками. Это заднеприводной автомобиль, 4-дверный седан, который позволяет нагружать себя до 500 кг. Двигатель в данной модели четырехцилиндровый, восьмиклапанный, объемом 1,6 л. Мощность двигателя при этом составляет 73 л. с. Максимальная скорость автомобиля – 150 км/час.

В этой модели стоит уже независимая передняя подвеска, что делает его более устойчивым на дороге, задняя подвеска имеет жесткую балку. Тормозная система ничем не отличается от остальных систем карбюраторных моделей ВАЗ, передние тормоза – дисковые, тогда как задние – барабанные.

Схема электропроводки автомобиля

1 – мотор привода вентилятора радиатора; 2 – блок реле и предохранителей (монтажный блок); датчик холостого хода; 4 – блок управления двигателем; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – блок управления зажиганием; 8 – электронный датчик коленвала; 9 – электрический топливный насос; 10 – тахометр 2107; 11 – лампа контроля исправности электронных систем; 12 – реле управления системы зажигания; 13 – датчик значения скорости; 14 – диагностический разъем; 15 – комплект форсунок; 16 – электроклапан адсорбера; 17, 18, 19 – блок предохранителей, защищающих цепи системы впрыска; 21 – электронное реле управления топливным насосом; 22 – электронное реле управления системой подогрева впускной трубы; 23 – система подогрева впускной трубы; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик уровня кислорода; 26 – датчик контроля температуры системы охлаждения; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления.

Схема электрическая ВАЗ-2107 карбюратор

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза («ручника»)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза («ручника»)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака 2107

Электросхема ВАЗ-2107 карбюратор — полный вид:

ОБЗОР МОДЕЛИ ВАЗ-21074 ИНЖЕКТОР

Начало серийного выпуска автомобилей ВАЗ-21074 датировано 1982 годом, когда с конвейера Волжского автозавода сошли первые экземпляры этой модели. На тот момент машина была оборудована карбюраторной системой питания: инжектор на ВАЗ-21074 появился лишь в 2006 году. Преимущества инжекторного способа подачи топлива уже ни для кого не являются откровением, и после того, как эта система была реализована на ВАЗ-21074:

• двигатель начал лучше заводиться в условиях отрицательных температур, не требуя длительного прогрева;
• на холостых оборотах мотор стал работать более плавно и тихо;
• уменьшился расход топлива.

Инжекторная версия ВАЗ-21074 пришла на смену карбюраторной в 2006 году

К недостаткам ВАЗ-21074 следует отнести:

• низкое расположение катализатора выхлопной трубы, что увеличивает риск повреждения этой недешёвой детали;
• труднодоступность некторых деталей и датчиков, которая явилась следствием того, что кузов старого типа не был рассчитан на инжекторную систему — в карбюраторной версии места под капотом гораздо больше;
• низкий уровень шумоизоляции, что снижает степень комфортабельности автомобиля.

Наличие компьютерного блока управления позволяет своевременно реагировать на возникновение неисправностей, т. к. сигнал о поломке сразу подаётся на панель приборов. Используемая в ВАЗ-21074 схема управления работой двигателя и его систем позволяет контролировать состав топливной смеси, включать и выключать топливный насос с помощью электроники, осуществлять непрерывный контроль всех узлов и механизмов.

Схема управления ВАЗ-21074 позволяет своевременно реагировать на неисправности систем и механизмов

В состав схемы управления входят:

1. Колодка диагностики мотора;
2. Тахометр;
3. Лампа контроля неисправностей системы управления;
4. Датчик дроссельной заслонки;
5. Дроссельная заслонка;
6. Вентилятор радиатора охлаждения;
7. Реле вентилятора;
8. Блок управления;
9. Катушка зажигания;
10. Датчик скорости;
11. Сеча зажигания;
12. Датчик температуры;
13. Датчик коленвала;
14. Реле бензонасоса;
15. Топливный бак;
16. Бензонасос;
17. Клапан перепускной;
18. Клапан предохранительный;
19. Клапан гравитацинный;
20. Топливный фильтр;
21. Клапан продувки адсорбера;
22. Труба приёмная;
23. Кислородный датчик;
24. Аккумулятор;
25. Замок зажигания;
26. Главное реле;
27. Форсунка;
28. Регулятор давления топлива;
29. Регулятор холостого хода;
30. Воздушный фильтр;
31. Датчик расхода воздуха.

Табличку с идентификационными данными автомобиля ВАЗ-21074 можно найти на нижней полке коробки воздухоприёмника, которая расположена под капотом у лобового стекла, ближе к пассажирскому сидению. Рядом с табличкой (1) выбит VIN (2) — идентификационный номер машины.

Табличку с идентификационными данными автомобиля ВАЗ-21074 можно найти на нижней полке коробки воздухоприёмника

Паспортные данные на табличке представляют собой:

1. Номер для запчастей;
2. Завод-изготовитель;
3. Указание соответствия и номер одобрения типа ТС;
4. Идентификационный номер;
5. Модель силового агрегата;
6. Максимально допустимое усилие на переднюю ось;
7. Предельно допустимая нагрузка на заднюю ось;
8. Версия исполнения и комплектация;
9. Максимальный разрешённый вес транспортного средства;
10. Максимальный разрешённый вес с прицепом.

Буквенно-цифровые символы на номере VIN означают:

• первые три цифры — код завода-производителя (в соответствии с международными стандартами);
• следующие 6 цифр — модель ВАЗ;
• латинская буква (или цифра) — год выпуска модели;
• последние 7 цифр — номер кузова.

Номер VIN можно увидеть также в багажнике на соединителе арки левого заднего колеса.

Номер VIN можно увидеть также в багажнике на соединителе арки левого заднего колеса

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

• LADA 2107–20 — в соответствии со стандартом Евро-2;
• LADA 2107–71 — для китайского рынка;
• LADA-21074–20 (Евро-2);
• LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

• предохранители:
  • силовых цепей главного реле;
  • цепи постоянного питания контроллера;
  • цепи реле электробензонасоса;
• реле:
  • главное;
  • бензонасоса;
  • электровентилятора;
• диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

• АКБ напряжением 12 В, ёмкостью 55 Ач;
• генератор типа Г-222 или 37.3701;
• регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

• вспомогательное, которое подаёт питание на выводы стартера;
• втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

• катушку зажигания;
• распределитель с контактным прерывателем;
• свечи зажигания;
• высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

1. Свечи зажигания.
2. Распределитель.
3. Экран.
4. Датчик Холла.
5. Электронный коммутатор.
6. Катушка зажигания.
7. Монтажный блок.
8. Блок реле.
9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

1. Блок-фары с габаритами.
2. Подсветку подкапотного пространства.
3. Монтажный блок.
4. Освещение бардачка.
5. Выключатель подсветки приборов.
6. Задние фонари с габаритами.
7. Подсветку номеров.
8. Переключатель ламп наружного света.
9. Лампочка индикации наружного освещения (в спидометре).
10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

• электромоторы:
  • стеклоомывателя;
  • стеклоочистителя;
  • вентилятора отопителя;
  • вентилятора радиатора охлаждения;
• прикуриватель;
• часы.

В схеме подключения стеклоочистителей используются:

1. Моторедукторы.
2. ЭД омывателя фар.
3. Монтажный блок.
4. Замок зажигания.
5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Пригодность охлаждающей жидкости

Проверка хладагента производится на основании контроля её температуры замерзания. Эта температура со временем повышается, поскольку уменьшается содержание в жидкости гликоля, который испаряется быстрее, чем вода. Контроль можно провести путём измерения плотности жидкости ареометром.

Измерение плотности антифриза может также быть выполнено с помощью тестера оптических дисков — рефрактометром. В этом приборе используется связь между концентрацией гликоля в жидкости и коэффициентом преломления света. На призму прибора наносится капля исследуемого материала, и наблюдается, где проходит граница между полями белого и синего цвета. Применяются две шкалы для двух сортов гликолей.

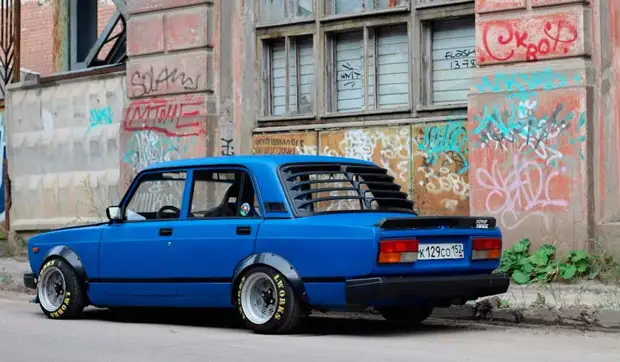

Лада 2107 LWorks

Нижегородский тюнинг ВАЗа — это то же самое, что тольяттинский тюнинг «Волги»! Кажется изначально проект должен быть обречен на неудачу. Но, посмотрите, какой классный и стильный получился лоурайдер или стэнс-проект, как уж назовете. Под капотом, кстати, находится 1,5-литровый мотор ВАЗ-2112.

Очень многое в стиле решает правильная посадка кузова в сочетании с крутыми колесными дисками в стиле концептов 70-х годов, черными накладными расширителями арок и, конечно, броскими покрышками с контрастными надписями

Несмотря на всю «тазовость» автомобиля, обратите внимание как элегантно он смотрится сзади. Поднятый чуть вверх задний бампер и антикрыло на срезе багажника, а также решетка на заднем стекле создают отличный олдскульный эффект.

Трансмиссия

Сцепление	однодисковое, сухое, с гидравлическим приводом выключения и центральной диафрагменной пружиной
Коробка передач	механическая, четырех- или пятиступенчатая, трехходовая, трехвальная, с синхронизаторами на всех передачах переднего хода
Передаточные числа на передачах:
первой	3,67
второй	2,10
третьей	1,36
четвертой	1,0
пятой	0,82
заднего хода	3,53
Карданная передача	двухвальная, с промежуточной опорой и эластичной муфтой
Главная передача	гипоидная
Передаточное число главной передачи	передаточное число – 3,9 или 4,1
Дифференциал	конический, двухсателлитный

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВАЗ-21074 ИНЖЕКТОР

Наиболее существенной особенностью появившейся в начале 80-х годов модели ВАЗ-21074, отличавшей её от остальных модификаций «семёрки» — оснащённость 1,6-литровым двигателем ВАЗ-2106, который первоначально работал только на бензине с октановым числом 93 или выше. Впоследствии степень сжатия была понижена, что позволило использовать топливо низших сортов.

ТАБЛИЦА: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВАЗ-21074

Параметр	Значение
Мощность двигателя, л. с.	75
Объём двигателя, л	1,6
Крутящий момент, Нм/об. в мин	3750
Количество цилиндров	4
Расположение цилиндров	рядное
Время разгона до скорости 100 км/ч, секунд	15
Максимальная скорость, км/ч	150
Расход топлива (город/трасса/смешанный режим), л/100 км	9,7/7,3/8,5
Коробка передач	5МКПП
Подвеска передняя	независимая многорычажная
Подвеска задняя	зависимая
Тормоза передние	дисковые
Тормоза задние	барабанные
Размер шин	175/65/R13
Размер дисков	5Jx13
Тип кузова	седан
Длина, м	4,145
Ширина, м	1,62
Высота, м	1,446
Колёсная база, м	2,424
Дорожный просвет, см	17
Колея передняя, м	1,365
Колея задняя, м	1,321
Снаряжённая масса, т	1,06
Полная масса, т	1,46
Количество дверей	4
Количество мест	5
Привод	задний

Динамические показатели ВАЗ-21074 уступают большинству бюджетных иномарок, но отечественный автолюбитель ценит «семёрку» за другие качества: запчасти на автомобиль недороги и общедоступны, выполнить ремонт практически любого узла и агрегата сможет самостоятельно даже начинающий водитель. Кроме того, машина чрезвычайно неприхотлива и адаптирована к эксплуатации в российских условиях.

ВИДЕО: ВЛАДЕЛЕЦ ВАЗ-21074 ИНЖЕКТОР ДЕЛИТСЯ ВПЕЧАТЛЕНИЯМИ О МАШИНЕ

Двигатель от ВАЗ-2106 был установлен на ВАЗ-21074 без изменений: помимо прочего, была оставлена цепная передача распределительного вала, которая, по сравнению с ременной передачей (используемой в ВАЗ-2105) более прочная и надёжная, хотя и более шумная. На каждый из четырёх цилиндров приходится по два клапана.

Если сравнивать с предшествующими моделями, заметно улучшилась коробка передач, которая имеет пятую скорость с передаточным числом 0,819. Передаточные числа всех остальных скоростей были уменьшены по отношению к предшествующим аналогам, в результате чего КПП работает более «мягко». Позаимствованный у «шестёрки» редуктор заднего моста оснащён самоблокирующимся дифференциалом с 22 шлицами.

Карбюратор ДААЗ 2107–1107010–20, который устанавливался на ВАЗ-21074 до 2006 года, зарекомендовал себя, как достаточно надёжный механизм, который, впрочем, был очень восприимчив к качеству топлива. Появление инжектора добавило привлекательности модели, благодаря новым возможностям: теперь можно было с помощью перепрограммирования блока управления изменить параметры двигателя — сделать его более экономичным или наоборот, мощным и приёмистым.

ВАЗ-21074 оснащён двигателем мощностью 75 л. с. объёмом 1,6 л

Передняя пара колёс имеет независимую подвеску, задняя — жёсткую балку, благодаря чему автомобиль довольно устойчив на поворотах. Топливный бак вмещает 39 литров и позволяет перемещаться без дозаправки 400 км. Помимо бака для топлива, ВАЗ-21074 оснащён целым рядом других заправочных ёмкостей, в числе которых:

• система охлаждения, включающая радиатор, рубашку охлаждения двигателя, расширительный бачок, Система заполняется охлаждающей жидкостью объёмом 9,85 л;
• корпус 5МКПП — 1,35 л масла ТАД-17;
• картер двигателя — 3,75 л моторного масла;
• задний мост — 1,3 л масла ТАД-17;
• картер рулевой колонки — 215 мл гипоидного масла;
• омыватель лобового стекла — 2 л жидкости;
• гидропривод сцепления — 200 мл тормозной жидкости.

Для антикоррозийного покрытия днища используется полихлорвиниловый пластизоль Д-11А. Имея максимальную скорость 150 км/ч, автомобиль разгоняется до «сотни» за 15 секунд. От ближайшего предшественника — «пятёрки» — ВАЗ-21074 получил тормозную систему и схожую внешность. Эти две модели отличаются:

• формами багажника и капота;
• решётками радиатора;
• задними фонарями;
• хромированными накладками на бамперах.

Среди отличий ВАЗ-21074 и ВАЗ-2105 — форма задних фонарей

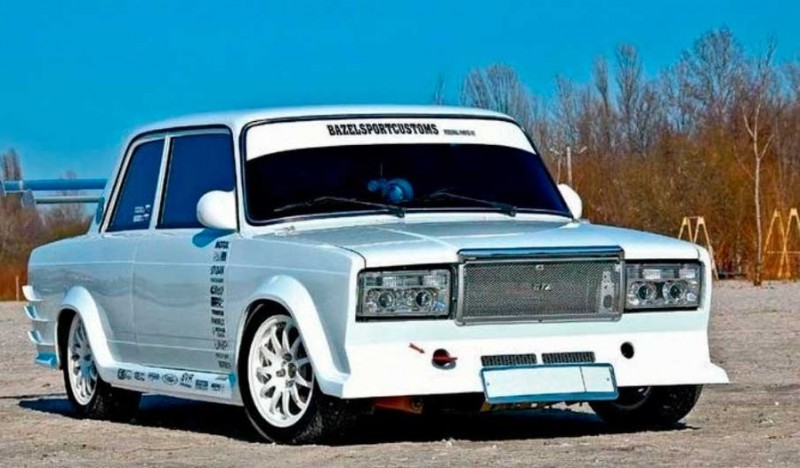

Стритрейсерский вариант купе ВАЗ-2107 с претензией на GT

Перед нами вариант тюнинга, который как-то очень ностальгично выделяется на фоне новомодных стэнс- и лоурайдерских вариантов. Каноны тюнинга времен 15-20-летней давности в этом автомобиле, когда такие переделки были в фаворе, как-то по особому греют душу… совсем как старый добрый винил в музыке.

Чисто белый кузов с черным кругом, широкой солнцезащитной белой полосой на лобовике, высокое двухуровневое антикрыло на обрезе стокового гражданского седановского багажника, белые раллийные диски и набор рекламных брендовых наклеек на водительской двери и по порогам — все это элементы классического тюнинга и подхода к доработкам автомобилей конца прошлого века.

Но из особенностей проекта следует отметить трудоемкую кузовную работу по формированию из металла всех обводов от низкой юбки, плавно переходящей в расширители арок, а те в пороги, до интересных аэродинамических крылышек на обрезе заднего крыла.

Какой мотор можно поставить на «семёрку» вместо штатного

Водитель начинает задумываться о смене мотора тогда, когда по каким-либо причинам его перестаёт устраивать работа штатного оборудования. Вообще модель 2107 отлично подходит для разного рода технических экспериментов и тюнинга, однако рациональность подхода к выбору нового оснащения ещё никто не отменял.

Поэтому перед тем, как вообще задумываться о новом моторе для своей ласточки, нужно взвесить все «за» и «против», а именно:

• какие цели требуется достичь при замене штатного двигателя;
• имеются ли технические возможности для безопасного подключения мотора;
• есть ли возможность выполнить замену своими руками и т. п.

Двигатели от других моделей ВАЗ

Естественно, на ВАЗ 2107i без значительных переделок и потерь времени можно установить двигатели от автомобилей этого же семейства. Опытные автолюбители советуют «приглядеться» к моторам от:

• ВАЗ 2114;
• «Лады Нивы»;
• «Лады Приоры».

Это более современные силовые агрегаты с увеличенным количеством «лошадей». К тому же габариты двигателей и разъёмы подключений практически идентичны штатному оснащению «семёрки».

Двигатели от иномарок

Импортные моторы по праву считаются более надёжными и долговечными, поэтому идея установить на ВАЗ 2107i иномарочный двигатель часто будоражит умы водителей. Надо сказать, что идея эта вполне осуществима, если брать в качестве донора модели Nissan и Fiat выпуска 1975–1990-х годов.

Всё дело в том, что прототипом отечественных «Жигулей» стал «Фиат», поэтому конструктивно у них много общего. А «Ниссан» так же схож технически с «Фиатом». Потому и без значительных переделок можно установить на ВАЗ 2107 двигатели от этих иномарок.

Nissan Silvia — отличный донор для ВАЗ 2107i, так как процедура замены моторов возможна без привлечения специалистов СТО

Роторные силовые агрегаты

На «семёрках» роторные моторы не такая уж редкость. На самом деле благодаря специфике своей работы, роторные механизмы способны значительно оптимизировать работу ВАЗ 2107i и придать автомобилю ускорения и мощи.

Экономичный роторный двигатель, идеально подходящий для 2107 — это модификация РПД 413i. Агрегат объёмом 1.3 литра развивает мощность до 245 лошадиных сил. Единственное, о чём водитель должен знать заранее, это недостаток РПД 413i — ресурс в 75 тысяч километров пробега.

Очень мощный роторный двигатель заставит летать любую «семёрку»

На сегодняшний день ВАЗ 2107i уже не выпускается. В своё время это была хорошая машина по доступной стоимости для жизни и работы. Инжекторная модификация «семёрки» считается максимально адаптированной под российские условия эксплуатации, к тому же автомобиль легко поддаётся разного рода подкапотным модернизациям и переделкам.

ВАЗ 2107 Семерка технические характеристики

Модификации ВАЗ 2107

LADA-2107 (двигатель 2103, 1,5 л, 8 кл., карбюратор)

LADA-21072 (двигатель 2105, 1,3 л (1290 см3), 8 кл., карбюратор, ременный привод ГРМ)

LADA-21073 (двигатель 1,7 л (1689 см3), 8 кл., моновпрыск — экспортная версия для европейского рынка)

LADA-21074 (двигатель 2106, 1,6 л (1569 см3), 8 кл., карбюратор)

LADA-21070 (двигатель 2103, 1,5 л, 8 кл., карбюратор)

LADA-2107-20 (двигатель 2104, 1,5 л, 8 кл., распределенный впрыск, Евро-2)

LADA-2107-71 (двигатель 1,4 л., 66 л.с. двигатель 21034 под бензин А-76, версия для Китая)

LADA-21074-20 (двигатель 21067-10, 1,6 л, 8 кл., распределенный впрыск, Евро-2)

LADA-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., распределенный впрыск, Евро-3)

LADA-210740 (двигатель 21067, 1,6 л, 53кВт/72,7л.с. 8 кл., инжектор, катализатор) (2007 г.в.)

LADA-21075 (двигатель 1,5 л, (1524 см3 — 75 л.с. и 1524 см3 — 65 л.с.), 1982 — 2012 г.в.)

LADA-21077 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ременный привод ГРМ — экспортная версия для Великобритании)

LADA-21078 (двигатель 2106, 1,6 л, 8 кл., карбюратор — экспортная версия для Великобритании)

LADA-21079 (роторно-поршневой двигатель 1,3 л, 140 л.с., изначально создана для нужд МВД и КГБ)

LADA-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., центральный впрыск)

Эксплуатационные характеристики ВАЗ 2107 семерка

Максимальная скорость: 155 км/чРасход топлива на 100км по городу: 8.9 лОбъем бензобака: 39 лСнаряженная масса автомобиля: 1030 кгДопустимая полная масса: 1430 кгРазмер шин: 175/70 SR13

Характеристики двигателя

Расположение: спереди, продольноОбъем двигателя: 1450 см3Мощность двигателя: 71 л.с.Количество оборотов: 5600Крутящий момент: 104/3400 н*мСистема питания: инжекторТурбонаддув: нетГазораспределительный механизм: OHCРасположение цилиндров: РядныйКоличество цилиндров: 4Диаметр цилиндра: 76 ммХод поршня: 80 ммСтепень сжатия: 8.5Количество клапанов на цилиндр: 2Рекомендуемое топливо: АИ-92

Тормозная система

Передние тормоза: ДисковыеЗадние тормоза: Барабанные

Рулевое управление

Тип рулевого управления: Червячный редукторУсилитель руля: нет

Трансмиссия

Привод: ЗаднийКоличество передач: механическая коробка — 5Передаточное отношение главной пары: 3.9

Подвеска

Передняя подвеска: Двойной поперечный рычагЗадняя подвеска: Винтовая пружина

Кузов

Тип кузова: седанКоличество дверей: 4Количество мест: 5Длина машины: 4128 ммШирина машины: 1620 ммВысота машины: 1435 ммКолесная база: 2424 ммКолея передняя: 1365 ммКолея задняя: 1321 ммДорожный просвет (клиренс): 170 ммОбъем багажника: 325 л

Производство

Год выпуска: с 1982 по 2012

Размеры ВАЗ 2107

Светодиодная подсветка панели ВАЗ 2107

Чаще всего при тюнинге салонных приборов ВАЗ 2107 вспоминают о светодиодной подсветке, которая придает «торпеде» ВАЗ 2107 красивый и современный вид. Следует рассказать об одном из наиболее распространенных вариантов ее тюнинга.

В процессе работы необходимо будет использовать 10 светодиодов по 3 вольта каждый. Чтобы их непосредственно соединить, нужно использовать специальный шлейф, а в качестве крепления – небольшой кусочек провода от разъема molex. Необходимо взять также два резистора на 680 Ом.

По сути, нужно только 8 светодиодов, которые будут одинаковые по току и напряжению, но лучше, конечно, если все десять будут одинаковы по этим параметрам.

Вся работа, в общем, сводится к 3 главным этапам, о которых следует рассказать более подробно:

1. Для начала необходимо спилить головки у светодиодов. Для этого подойдет напильник. Далее следует зашкурить всю поверхность, к более равномерному и мягкому свечению. После этого берем провод от molex, зачищаем и нарезаем кусками, каждый по три сантиметра. Сгибаем их в форме «Г». Потом необходимо определиться, где вы хотите поставить светодиоды. Например, можно разместить их так: вокруг большого прибора в уголках — четыре, а один между парой небольших приборов на боковой стенке. После этого берем уже подготовленные нами провода (с помощью пинцета) и впаиваем их в месте, где размещать будем светодиоды. В итоге, получатся прекрасные держатели. Далее к ним следует припаять светодиоды одной ножкой. Данный метод отличается от других те, что можно сразу же на месте выключить и включить подсветку и, в случае необходимости,  направить ее в соответствующем направлении.
2. Второй шаг — подрубка светодиодов. Необходимо разрезать шлейф, после чего формируем проводки. Четыре светодиода (вокруг большого прибора) последовательно спаиваем в одну цепь, используя мелкие проводки. Боковой светодиод спаиваем через резистор. Минус и плюсом необходимо взять с контактов старой подсветки.
3. Регулируем яркость. Это выполняется за счет ручки регулировки. Яркость регулируется в двух цепях, в середине, где имеется по четыре диода. В процессе выполнения работы с такой приборной панелью на автомобиле можно ездить, но очень аккуратно.
