Устройство, ремонт и регулировка кпп лада гранта с тросовым приводом: излагаем развернуто

МКПП 2181

В отличие от своего предшественника новая коробка передач получила массу нововведений. Эта коробка стала первой для АвтоВАЗа которая прошла компьютерное моделирование, подобный подход к производству и инжинирингу позволил оптимизировать конструкцию и сделать ее надежнее. Изменился масляный картер новой КПП с 3.3 литров до 2.2 литров и в качестве используемого масла стали использовать не устаревшую «минералку», а хорошую «полусинтетику» срок службы которой рассчитан на весь срок эксплуатации автомобиля, а именно на 5 лет или на 200 тысяч километров пробега.

Но, несомненно, самым важным и знаковым изменением стало внедрение тросов включения передач вместо металлических тяг. Такое решение позволило полностью убрать вибрацию с рычага КПП, качественно увеличить четкость включения передач и их избирательность, уменьшить ходы рычага.

Изменению подверглась и начинка новой коробки. Редукторная часть, а именно первичный и вторичный валы остались без изменений, были внедрены новые многоконусные синхронизаторы на первой и второй передачи. В отличии от классических синхронизаторов синхронизаторы нового типа значительно надежнее, и поскольку по статистике первая и вторая передачи являются самыми нагруженными такое решение позволило повысить параметр надежности нового агрегата. Так же синхронизаторы подобной конструкции упрощают включение передачи, делая его еще более плавным. Помимо этого в планах автозавода значится установка этой КПП на более мощные двигатели, а значит необходимо сцепление с большим диаметром. В отличие от предшественника новое сцепление имеет размер 215мм (прим. Было 200мм), это повлекло изменение картера сцепления и переноса стартера.

Следующее изменение будет особенно заметно при отрицательных температурах. В коробках старого типа механизм выбора передачи был расположен внизу и находился в масле. При падении температуры ниже нуля масло загустевало и включение передач до момента прогрева масла было затруднительным. В коробке нового образца механизм выбора передач это отдельный модуль стоящий снаружи КПП – это решение позволило уйти от проблемы тугих переключений в мороз при первых километрах пути, а так же в перспективе в значительной степени упрощает процесс ремонта и обслуживания КПП. Предусмотрена защита от ошибочного включения заднего хода, который можно включить только на нейтрали.

Путем комплексного подхода к разработке новой КПП инженерам удалось достичь уровня эксплуатации коробки передач ничем не хуже, чем у конкурентов по ценовому сегменту. В планах АвтоВАЗа внедрение многоконусных синхронизаторов на третьей передаче, а так же переход на гидравлический привод сцепления.

Диагностика и ремонт

Что касается ремонта КПП, то очень важно для начала провести правильную диагностику возможной неисправности агрегата, попытаться определить, почему коробка издает вой без снятия агрегата. Обычно коробка воет не на всех режимах, а на некоторых скоростях

Если вой сопровождает движение на 1,2,3 передачах, то это обычно свидетельствует о проблемах с подшипником, соединяющим первичный и вторичный валы, точнее, о его износе. Единственным выходом будет его замена. Но есть небольшой нюанс – если подшипник игольчатый, не имеющий обоймы, то простая замена иголок может не помочь. При этом потребуется замена валов. А это уже серьезный ремонт.

Также возможно наличие воя при износе рабочей пары шестерен, расположенных на первичном и вторичном валах этих передач. Или при некачественной заводской обработке и установке после ремонта. Одна из характерных черт износа шестерен, это вой под нагрузкой и его снижение при отсутствии тяги. Изношенный подшипник будет шуметь в любом случае – есть нагрузка или нет. Но определить точно причины можно только разобрав коробку передач, показав специалисту, если ремонт производится своими руками.

Если присутствует вой на 5-й передаче, первоочередное, что необходимо сделать – это проверить и долить масла в агрегат при необходимости, о чем уже говорилось раньше. Но если это не помогает, то необходима, скорее всего, замена шестерни пятой передачи. Определяется это вскрытием коробки. Предварительно по звуку на высокой скорости можно определить причину – при откровенном вое изношена шестерня, при писке свыше 100 км/ч – скорее всего, подшипник.

Если воет коробка переднеприводных авто на всех передачах, то большая вероятность износа подшипника первичного вала. Но его замена часто не приводит к положительному результату, поэтому менять его при присутствии незначительного воя не рекомендуется.

А может это совсем не коробка?

Проводя диагностику коробки передач обязательно внимательно нужно отнестись к тому, что при наличии постоянно усиливающегося воя на всех передачах виновным в происхождении звуков может быть не только КПП. На моделях с классическим приводом источником воя может быть редуктор заднего моста, имеющий коническую гипоидную передачу. При износе зубьев шестерен или же при значительном люфте подшипников вой будет сопровождать все режимы движения. Подобные симптомы сопровождают также полноприводный автомобиль при неисправности переднего моста. Звук при этом будет исходить из центра салона, и наблюдаться при нагрузках.

Характеристики всех типов КПП Лады Гранта

Первая механическая коробка передач этой модели класса седан и лифтбек получила индекс 2180. Ей на замену вскоре пришла модернизированная КПП с тросовым приводом, которая индексируется как 2181. Она устанавливается, начиная с комплектации «стандарт».

Тяговая и тросовая КПП Лады Гранта

Разница между двумя этими КПП очевидна. Первое и главное заключается в использовании вместо жёстких тяг, усиливающих вибрацию на кузов и кулису, более гибких тросов от японского производителя Atsumitec. Кроме этого, отличались КПП 2180 от 2181 и другими параметрами.

1. На 2181 установлены синхронизаторы в виде конусов, что позволило снизить воздействие на рычаг переключения передач при установке 1-й или 2-й скорости.
2. Диск сцепления стал больше в диаметре (215 мм). Из-за этого увеличился в размерах картер сцепления, а стартер стал располагаться вдоль ДВС.
3. Синхронизаторы получили зубья с уменьшенным скосом угла (100 градусов), снизилось и усилие начального поджатия до 70 Нм.
4. Иной механизм выбора скоростей стал разработкой компании Schaeffler. Кроме того, он был перенесен вверх, что позволило снизить усилие при переключении в холода и устранить масляные подтёки.
5. Четкость переключения передач стала возможна, в том числе, благодаря селекторной пластине.
6. Вместо минерального трансмиссионного масла стали использовать с завода полусинтетическое, а объем масла снизился до 2,2 литра.

Конструктивно КПП стала не только надёжнее, но и комфортнее для водителя. Вибрации на рычаг КПП и кузов в целом значительно снизились. Скорости стали включаться четко и без задержек. Вместе с тем модернизация коробки передач на Ладе Гранта и на Калине 2 повлекла за собой среднее увеличение цены на 5000 рублей. По мнению экспертов, главное отличие обновленной трансмиссии не столько в надёжности, сколько в качестве включения передач.

Что характерно, новые выпуски Лады Приора не получили тросовую КПП, на этом автомобиле до сих пор устанавливается устаревшая ВАЗ 2180 с жёсткими тягами.

Особенности роботизированной КПП

Помимо обновленной механики, Лада Гранта с 2015 года, начиная с комплектации «люкс», может оснащаться роботизированной коробкой передач. Новая трансмиссия будет комплектоваться в вариациях «норма» и «люкс». По задумке инженеров это устройство должно полностью свести на нет негативное влияние человеческого фактора, при котором допускаются различные ошибки.

Гранта стала первым автомобилем семейства ВАЗ, получившим роботизированный вариант трансмиссии. В качестве основного производителя выступила японская компания Jatco, известная в своей сфере по разработке и выпуску роботизированных, автоматических КПП и вариаторов. На Гранту стали устанавливать проверенную годами 4-ступенчатую коробку. Не самая современная, но надёжная.

Особенности АКПП

Период адаптации робота и выпуск первых пилотных версий Гранты на автомате длился довольно долго. За это время симбиоз отечественных и японских разработок подвергался многочисленным калибровкам. Модернизация включала в себя около 30 доработок, причём в процессе принимали инженеры из Австрии. Только после этого АКПП пошла в серию.

Специалисты учли даже вопросы эргономичности: рука удобно ложится на рычаг переключения передач. Выбор соответствующих режимов имеет индикацию на селекторе, заданный режим также дублируется и на экране БК. Единственный недостаток, выявленный в процессе эксплуатации, заключается в ненадёжной фиксации рычага в выбранном режиме.

Коробка передач работает в нескольких режимах. Первая и вторая передача фиксированные. Есть кнопка overdrive, благодаря которой автомат не будет переключаться на четвертую скорость. Актуален этот режим при обгонах на трассе. Фиксированные первые две передачи используются для передвижения по бездорожью или в затяжных подъёмах в гору. В зимнее время коробка передач не будет включать повышенную 3-ю и 4-ю передачи до тех пор, пока масло не прогреется до 15 и до 60 градусов соответственно.

В отличие от механической КПП Лады Гранта, в автомате отсутствует маховик. Вместо него используется диск привода.

Особенности схемы автоматической трансмиссии привели к снижению клиренса автомобиля. Электронная начинка, управляющая устройством, находится позади, с левой стороны ниже фары. Многие полагают, что такое местоположение при ударе в ДТП приведёт к неуправляемости автомобиля. Но инженеры считают иначе. Автоматика будет надёжно контролировать работу. Судя по отзывам, система действительно функционирует без нареканий, и это не может не радовать.

Комплектация Lada Granta разными коробками передач

Постепенно МКПП уходит в прошлое, потому даже на автомобилях «Лада» давно появились новые коробки передач. Конкретно на «Лада Гранта» рестайл от 2018 года ставят три типа трансмиссии – механическую, автоматическую и роботизированную. Коробки неплохие и имеют мало недостатков. Если владельцы на что-то жалуются, проблему оперативно исправляют.

Механика

На заводе не стали изобретать велосипед и решили идти по накатанной – модернизировать старую трансмиссию, которая впервые появилась еще на ВАЗ-2109.

КПП «Лада Гранта»

Сначала модернизированная коробка получила индекс 2180 и была доработанной версией на тягах от «девятки». После этого производитель решил идти в ногу со временем и сделать коробку тросовой, которая получила индекс 2181. Коробка получилась хорошей, несмотря на неудачный старт. Все недостатки данной версии трансмиссии оперативно исправили. Некоторые утверждают, что новая КПП на «Гранте» – старая, отданная на растерзание «Рено», однако это далеко не так.

Понятное дело, что при выходе тросовой КПП автомобиль немного подорожал. Однако компания АвтоВАЗ утверждает, что за этим типом трансмиссии будущее.

Они правы, но у новой коробки были недостатки. Первая ревизия оказалась крайне неудачной, и владельцы засыпали компанию негативными отзывами – отмечали повышенный уровень шума и более низкую надежность. Все проблемы оперативно устранили, но неприятный осадок у многих остался.

Плюсы:

• переход на тросы;
• уменьшение вибраций ручки КПП и посторонних звуков;
• хорошая четкость включения передач;
• уменьшение объема заливаемого масла.

Коробка приобрела определенную надежность за счет тросов.

Из минусов – производитель старается экономить на всем. Поэтому металл шестерней не отличается качеством, и они слизываются. Есть риск выхода из строя тросового привода, однако он невелик. Несмотря на отсутствие вибраций рукоятки, коробка передач «Гранта» начала выть. Вой происходит как раз из-за низкой точности обработки шестерен и конструктивно устранить недостаток возможности нет. Оборудование завода не позволяет произвести обработку с нужной точностью.

Автомат

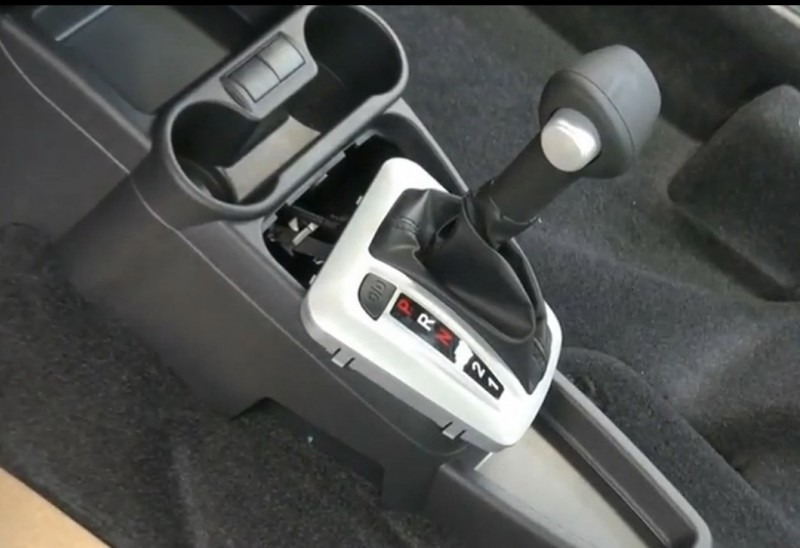

В качестве «автомата» на «Гранту» седан и лифтбек предлагается четырехступенчатая АКПП Jatco. Эта модель трансмиссии, в отличие от МКПП и «робота», ничем не примечательна. Такая же модель трансмиссии поставляется на иномарку «Датсун».

АКПП «Лада Гранта»

Из плюсов – то, что это автомат на «Ладе». Неплохая динамика разгона, уверенные переключения, долговечность, простота конструкции. Масло можно лить и недорогое.

Из минусов – 4 передач явно мало, повышенный расход топлива. В режиме Drive на холостых оборотах повышенные вибрации.

Робот

Как и в случае с механикой, роботизированную коробку на «Гранте» модернизировали, новая версия называется АМТ-2.0. Владельцы очень тепло отзываются о данном типе трансмиссии и коробка 5 АМТ на «Гранте» является лучшей.

Среди плюсов у нее – цена, быстрые и прогнозируемые переключения, наличие торможения двигателем, топливная экономия, ползущий режим.

Ползущий режим сильно экономит силы в пробке. При отпускании тормоза машина плавно трогается со скоростью 5-10 км/ч, позволяя работать только этой педалью. Она определенно стоит переплаты в 25 тысяч рублей.

Из минусов стоит отметить ресурс, как и у большинства дешевых роботов. Субъективно некоторым не нравится базовый режим робота – приходится постоянно ездить в режиме «спорт». Также при трогании в горку задним ходом машина немного скатится вперед. Датчик скорости показывает слегка заниженные значения.

Комплектация Lada Granta разными коробками передач

Постепенно МКПП уходит в прошлое, потому даже на автомобилях «Лада» давно появились новые коробки передач. Конкретно на «Лада Гранта» рестайл от 2021 года ставят три типа трансмиссии – механическую, автоматическую и роботизированную. Коробки неплохие и имеют мало недостатков. Если владельцы на что-то жалуются, проблему оперативно исправляют.

Механика

На заводе не стали изобретать велосипед и решили идти по накатанной – модернизировать старую трансмиссию, которая впервые появилась еще на ВАЗ-2109.

КПП «Лада Гранта»

Сначала модернизированная коробка получила индекс 2180 и была доработанной версией на тягах от «девятки». После этого производитель решил идти в ногу со временем и сделать коробку тросовой, которая получила индекс 2181. Коробка получилась хорошей, несмотря на неудачный старт. Все недостатки данной версии трансмиссии оперативно исправили. Некоторые утверждают, что новая КПП на «Гранте» – старая, отданная на растерзание «Рено», однако это далеко не так.

Понятное дело, что при выходе тросовой КПП автомобиль немного подорожал. Однако компания АвтоВАЗ утверждает, что за этим типом трансмиссии будущее.

Они правы, но у новой коробки были недостатки. Первая ревизия оказалась крайне неудачной, и владельцы засыпали компанию негативными отзывами – отмечали повышенный уровень шума и более низкую надежность. Все проблемы оперативно устранили, но неприятный осадок у многих остался.

Плюсы:

• переход на тросы;
• уменьшение вибраций ручки КПП и посторонних звуков;
• хорошая четкость включения передач;
• уменьшение объема заливаемого масла.

Коробка приобрела определенную надежность за счет тросов.

Из минусов – производитель старается экономить на всем. Поэтому металл шестерней не отличается качеством, и они слизываются. Есть риск выхода из строя тросового привода, однако он невелик. Несмотря на отсутствие вибраций рукоятки, коробка передач «Гранта» начала выть. Вой происходит как раз из-за низкой точности обработки шестерен и конструктивно устранить недостаток возможности нет. Оборудование завода не позволяет произвести обработку с нужной точностью.

Автомат

В качестве «автомата» на «Гранту» седан и лифтбек предлагается четырехступенчатая АКПП Jatco. Эта модель трансмиссии, в отличие от МКПП и «робота», ничем не примечательна. Такая же модель трансмиссии поставляется на иномарку «Датсун».

АКПП «Лада Гранта»

Из плюсов – то, что это автомат на «Ладе». Неплохая динамика разгона, уверенные переключения, долговечность, простота конструкции. Масло можно лить и недорогое.

Из минусов – 4 передач явно мало, повышенный расход топлива. В режиме Drive на холостых оборотах повышенные вибрации.

Робот

Как и в случае с механикой, роботизированную коробку на «Гранте» модернизировали, новая версия называется АМТ-2.0. Владельцы очень тепло отзываются о данном типе трансмиссии и коробка 5 АМТ на «Гранте» является лучшей.

Среди плюсов у нее – цена, быстрые и прогнозируемые переключения, наличие торможения двигателем, топливная экономия, ползущий режим.

Ползущий режим сильно экономит силы в пробке. При отпускании тормоза машина плавно трогается со скоростью 5-10 км/ч, позволяя работать только этой педалью. Она определенно стоит переплаты в 25 тысяч рублей.

Из минусов стоит отметить ресурс, как и у большинства дешевых роботов. Субъективно некоторым не нравится базовый режим робота – приходится постоянно ездить в режиме «спорт». Также при трогании в горку задним ходом машина немного скатится вперед. Датчик скорости показывает слегка заниженные значения.

Операции по снятию коробки передач Lada Grant

Коробка передач тяжелая, а ее форма не имеет правильных контуров, поэтому лучше всего выполнить как минимум две работы.

1. Отсоедините провод от минусовой клеммы аккумулятора.

2. Снимите воздушный фильтр для удобства.

4. Поднимите машину на подъемнике или повесьте ее спереди и установите на надежные опоры (если вы работаете на канаве). Для удобства вы можете взлетать передние колеса.

6. Если коробка передач снята для ремонта, слейте масло

7. Снимите четыре болта крепления корпуса переднего сцепления.

8. и снимите крышку.

9. Отсоедините передние подвески от ручек колес, отвинтив два винта, которые крепят шарикоподшипники к кулакам с обеих сторон автомобиля.

10. Потяните внутренние шарниры влево, потянув монтажный кронштейн к корпусу коробки передач.

11. и правое переднее колесо. Снимите приводы с коробки передач, переместив стойки передней подвески наружу.

Подвески предотвращают движение рулевые тяги. Чтобы исключить их, поверните рулевое колесо до упора влево при отсоединении правого привода от коробки передач и поверните его вправо при отсоединении левого привода.

Отсоединяйте правый привод только после снятия передней крышки корпуса сцепления (см. Пункты 7 и 8), в противном случае крышка может согнуть крышку, и маховик коснется ее.

Особенности тросовой КПП на «Лада Гранта»

Если сравнивать КПП 2180 и в 2181, то они сильно отличаются. В старой коробке водитель прилагал большие усилия для переключения, особенно на машинах предыдущего поколения. Это происходило из-за того, что предыдущая МКПП основана на жестких тягах. От них исходила сильная вибрация, передаваемая в салон от КПП.

Переход на тросы устранил ряд конструктивных недостатков. Теперь у коробки короткий ход, благодаря чему передачи переключаются быстрее. Сама же КПП состоит из тросов, транслятора, механизма переключения, реактивной тяги и устройства управления приводом. Диск сцепления стал большего диаметра (215 против 200 мм).

Основные плюсы новой КПП:

• Уменьшен объем масла, заливаемый в коробку (до 2,2 л).
• На первую и вторую передачу установили другие синхронизаторы, делающие переключения достаточно легкими.
• За счет тросов уменьшились вибрации и шум. Сами переключения теперь более четкие и без посторонних звуков. Кулиса КПП на «Гранта» тоже стала тише.
• КПП стала лучше себя вести в зимних условиях.

Сами тросы поставляют на завод японцы, что дает гарантию качества.

Лада Гранта Лифтбек Вулкан › Бортжурнал › Вой коробки передач

Коробка тросовая, пробег 950км, а этот вой порядком уже достал, я движок почти не слышу, зато коробка хорошо выделяется, попробую конечно масло заменить, но боюсь сильно это не поможет. На видео проверял только 2ю и 3ю передачи.Upd1: (23.07.2014)

Пробег сейчас 1800, вой не изменяется, отчётливо слышен на 1-2-3-4х передачах, к дилеру ездил, катал их сотрудника, который поначалу хотел съехать с темы, мол — так и должно быть, на что получил отрицательный ответ, короче сделали заявку на Автоваз, теперь жду ответа (недели две-три).

Upd2: (29.07.2014)

Вчера звонили из салона, просили приехать, Автоваз отзванивался им, хотят видеоподтверждение со звуком. Приехал, дал небольшое интервью на мыльницу и поехали шум слушать (на ту же мыльницу), обороты и прочее. Ждёмс продолжения.

Upd3: (07.08.2014)

Сегодня был звонок от дилера, коробка приехала, записался на 16е число.

Upd4: (16.08.2014)

Меняли 8 часов, коробка старого образца пришла (выпуск март 2014), гул остался такой же плюс первая начала вылетать иногда при старте, раньше такого ни разу не было. Буду пробовать обращаться в другой сервис-центр.

Upd5: (25.08.2014)

Обратился к другому дилеру, отказали тк новая коробка на гарантии у другого СЦ, сказали парить мозг им. Написал пока в Автоваз письмо с вопросом о замене коробки на обновлённую, жду ответа.

Upd6: (01.09.2014)

Отзвонились с Автоваза, одобрили, направили к дилеру в моём городе, предупредили там инженера по сервису, что я приеду, сгонял после работы и сделали заказ на новую коробку, заверили по телефону, что придёт обновлённая коробка с датой выпуска — август, теперь опять жду…

Upd7: (15.09.2014)

Сменили коробку с датой сборки 23 июня 2014г :(( и сразу было залито новое масло Роснефть Kinetic 75w90, вой стал меньше заметен, в основном на второй при разгоне и торможении и на 3й при торможении. Поначалу передачи туго втыкались, после недельки обкатки стало мягче, как на прошлых коробках. Связывался с человеком с Автоваза, спрашивал отличия июньской коробки от прошлых, пояснили, что модернизацию проходили коробки с мая по июль, то есть на протяжении этого времени внедрялись разные улучшения и параллельно пускались в оборот, вот и мне такая попалась в этот раз, изменения есть, но не полные, что конечно меня опечалило. Потом ещё с Автоваза звонили, интересовались как и что, есть ли изменения, порешали на том, что пока покатаюсь, обкатаю, если что — напишу им.

Upd8: (05.02.2015)

История с коробкой продолжилась, снова обращался в сервис по гарантии, тк выть стала с новой силой + появились сильные шуршания на ХХ и при езде на первой передаче, покатались с инженером, отправили запрос на автоваз, в общем всё как всегда. Изначально с автоваза пришёл ответ — заменить на новую (её даже привезли), но в последний момент передумали и сказали разобрать мою по шестерёнкам, сделать кучу фоток, отослать им и самим искать причину воя и шуршаний, нашли в итоге какие-то потёртости хз на чём. По результатам: под замену выжимной подшипник, ведомый диск Valeo, диск сцепления нажимной Valeo, шестерня 5й передачи первичного вала, шестерня 5й передачи вторичного вала. Причём тут 5я передача я чёрт его знает, может на ней и нашли дефект, мне не рассказали, да и некому было, когда забирал машину в 18.00 в сервисе оставалось полтора землекопа))) По ощущениям: пишу этот отзыв спустя месяц, пропали все шуршания и вой, сначала был на 2й, но щас его почти нет! Если всё так и останется, то буду уже рад, заменю масло весной и расслаблюсь, тк устал бороться с разработками ваза))

Upd9: (15.12.2015)

Итог: всё вернулось на круги своя, снова вой, снова шуршания на ХХ, задняя переключается с первого раза только по праздникам. С гарантии ушёл, езжу так, видимо это абсолютная норма для этой коробки 2181, будь она проклята. Не тратьте своё время и деньги на избавление этих дефектов. Кривизну валов и шестерёнок, а так же всех подшипников ничем не исправить, они почти все такие и штампуют их все со словами — «и так сойдёт…»

Про обновлённую коробку (моё мнение — брехня, ничего они не исправили):

Конструкция тросовой коробки передач на «Лада Гранта»

Из новшеств:

• Появились новые улучшенные синхронизаторы на первых двух передачах. Они облегчают переключения, делая их более четкими. Тросиковая КПП в «Гранта» отличается уменьшенным уровнем шума.
• Обновили и механизм переключения, который теперь выступает в роли отдельной части, а не расположен снизу. Благодаря этому он не находится среди затвердевающего масла на стоянке и живет подольше.
• Включить задний ход случайно теперь не получится – появилась блокировка. Вилки включения передач теперь отливаются из алюминия, а не из стали, как было в 2180. Поставляет их немецкий бренд Schaeffler.

Самая интересная новинка данной коробки – переход на тросовые приводы, в отличие от старой 2180. Тяги стоят меньше и фактически надежнее, однако производители массово отказываются от их использования. Тросы избавили от лишнего шума, стуков и вибраций. Привод сцепления изначально должен был быть гидравлическим, однако из-за цены от такой идеи отказались. Это плохо, потому что у гидравлического лучше характеристики.

Принцип работы

По сравнению с коробкой на тягах тросовая трансмиссия однозначно побеждает:

• Тросы при переключении глушат колебания.
• Рычаг втыкается мягко, без щелчков и стуков.
• За счет перехода на тросы сократился уровень заливаемого масла примерно на 25-30%.
• Перепада температур и замерзания холодной зимой тросовые трансмиссии не боятся.
• Тросовая КПП на «Гранте» обзавелась новым сцеплением с увеличенным диаметром диска (215 против 200 мм).

Тросовая КПП «Лады Гранты»

Тросовые КПП отлично подходят для машин с мощным двигателем. Так, продольное движение сократилось до 13 см, а поперечное до 9 см. Момент сцепления увеличился за счет увеличения его площади.

Объем и тип масла, периодичность замены

Сама трансмиссия обладает объемом масла в 2,2 литра. Масло в КПП «Гранты» с тросовым приводом нужно подбирать по вязкости. Если оно будет слишком вязким, а температура за бортом превышает указанные значения, передачи может закусывать. Для жарких регионов нужно подбирать более жидкое масло, а для холодных – вязкое. Рекомендуемая частота замены – 70 тыс. км.

С с тросовым приводом заливают марки «Лукойл» ТМ4. Вязкость зависит от места, в котором будет эксплуатироваться машина. Классы вязкости:

• 80W-90;
• 80W-85;
• 75W-90;
• 75W-85;
• 75W-80.

Компания рекомендует заливать марки масел «Лукойл» , «Роснефть Кинетик», «Транс» КП-2, ТНК «Транс» КП и КП «Супер», «Новойл Транс» КП. Вязкость у всех масел разная, следует подбирать по условиям эксплуатации. Для всех автомобилей АвтоВАЗ рекомендуют одних и тех же производителей масла.

Какая трансмиссия подойдет для «Лада Гранта»

На протяжении десятилетий на все переднеприводные «Лады» ставились примерно одни и те же коробки лишь с небольшими изменениями. На «Гранту» подойдут КПП от 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, «Приора», «Калина». Если ваша трансмиссия сломалась от того, что вы любите «нажать тапку в пол», то рекомендуется ставить коробку от «девятки». Она более живучая, однако шумная.

Определенные отличия все равно имелись. «Спутник» и «Самара» с самого начала и до 2010 года обладали одинаковой трансмиссией. На 2110, 2111 и 2112 шла измененная КПП. Отличия заключались в механизме выбора передач, вилке сцепления и кронштейнах.

От «десятки» на «девятку» КПП спокойно ставилась, а наоборот – нет. В механизме выбора передач не было фиксаторов, потому передняя и задняя передача путались бы.

Трансмиссия от «десятки» попадает на «Приору» в доработанном виде под индексом 2170. Затем эту КПП дорабатывают, и в 2013 она дебютирует под индексом 2180 и ставится на «Калину», «Приору» и «Гранту». Поэтому КПП от «Приоры» на «Гранту» тоже спокойно встанет. От «Калины» КПП на «Гранту» также встанет без вопросов, как и немного отличающаяся КПП от «Лада Гранта Спорт».

Критерии совместимости

На кулисную «Гранту» новая коробка от «десятки» встанет без проблем, поскольку на первых «Грантах» стояла доработанная КПП от 2110. Поэтому КПП от ВАЗ 2110 на «Гранту» подойдет. В случае с тросовой коробкой возникнут некоторые трудности. Так как используется сцепление большего диаметра, то придется менять еще и корзину сцепления.

Как снять

Для демонтажа коробки на «Гранте» потребуется доступ к днищу автомобиля. Нужен подъемник, яма или эстакада. После того, как автомобиль вывешен, нужно его зафиксировать. Нужно снять аккумулятор, брызговики двигателя и воздушный фильтр. Масло из трансмиссии необходимо будет слить – для этого понадобится тара не менее 3 литров. Подготовьте все инструменты и расположите их в шаговой доступности.

Снятие коробки передач

Чтобы снять КПП, выполните действия:

Крышка картера сцепления закреплена на 3 болта. Снимите ее, выкрутив эти болты.
Затем открутите два болта, крепящие картер к коробке, и отведите реактивную тягу от трансмиссии.
Отсоедините привода передних колес.
Ослабьте два болта, которые крепят КПП к блоку цилиндров. Аналогично поступите и с гайкой катушки зажигания.
Ослабьте гайку, которая крепит трансмиссию к блоку снизу. Затем коробку зафиксируйте при помощи брусьев.
Снимите кронштейн. Для этого нужно выкрутить 5 винтов левой опоры двигателя к трансмиссии.
Открутите все болты и гайку, крепящую коробку

Затем КПП осторожно отведите от двигателя. Будьте внимательны и не опирайте первичный вал на лепестки диафрагмы

Есть риск их деформации.

Снятие – нелегкий процесс для начинающего ремонтника и требует определенных знаний, навыков автослесаря. Желательно взять помощника.

Установка новой КПП

Поскольку трансмиссия тяжелая, лучше всего выполнять работы по установке с помощником. Установка для кулисной коробки полностью аналогична, и она встанет как родная.

Когда устанавливаете КПП, обязательно замените все сальники, чтобы нигде не было отверстий.

Все подвижные части при сборке нужно смазать консистентной смазкой тонким слоем. Стопорные кольца на приводах нужно заменить, чтобы привода не отвалились во время движения. Когда коробка собрана, залейте хорошее масло.

Особенности ремонта и обслуживания

Автомобиль должен выглядеть хорошо не только снаружи, но и изнутри. Чтобы коробка радовала своего владельца, необходимо ее своевременно обслуживать. Конечно, вовремя заливать масло, но существует ряд проблем, с которыми водителю придется постоянно бороться. А для этого нужно знать главные «болезни» трансмиссии.

Все виды механики

Механическая коробка надежна, но имеет ряд существенных недостатков. Переключение передач не слишком точное, в отличие от иномарок. Также со времен девятых моделей до сих пор не устранена проблема «дребезга ручки КПП» при включении второй.

На третьей коробка начинает гудеть, кулиса подвергается быстрому износу, особенно на автомобилях лифтбек.

Робот

На роботе задействован электромеханический привод, который быстро изнашивается при жесткой эксплуатации автомобиля. Из-за сильного нажатия на педаль газа с первой передачи робот, вместо переключения на вторую, перескакивает на третью. Из-за такой эксплуатации коробка начинает капризничать и пинаться. Робот предпочитает спокойное передвижение. Но если коробка начала пинаться, можно перевести ее в ручной режим.

Гидроавтомат

Если обслуживать эту коробку вовремя, то она может проехать до 200 тысяч км. Производить замену жидкости нужно 1 раз в 60 тысяч км. Гидроавтомат очень надежен, хотя многие владельцы на него жалуются.

Коробка гидроавтомат

Закрепилось мнение, что автоматы плохо набирают скорость, зато хорошо «кушают» бензин. Большинство неприятностей с автоматом — это хамское отношение водителя к своему автомобилю. Автомат любит спокойную езду, а при передвижении «газ в пол» могут начать течь сальники. Также из-за неаккуратной езды водители часто пробивают поддон АКПП, добавляя работы на СТО.

Где находится щуп

Для заливки масла необходимо проверить содержимое, но сначала надо понять, где находится щуп. На механической коробке «Лады Гранты» щуп коробки передач отсутствует, на автомате он находится за воздушным фильтром.

Проверка уровня масла

Уровень масла в коробке можно проверить с помощью щупа, ориентируясь максимальной и минимальной отметками. Если щуп отсутствует, то необходимо задействовать переливную трубку.

Изначально требуется запустить автомобиль и прогреть коробку передач, при заведенном двигателе открутить заглушку переливной трубки.

Если масло не вытекает, то нужно долить его через заливное отверстие до тех пор, пока масло не будет вытекать из переливной трубки.

Как убрать посторонний шум

Даже после покупки нового автомобиля «Гранта Лифтбек» может образоваться гул в коробке. При обращении в СТО по гарантии мастера говорят, что это естественный звук. Ремонт коробки по гарантии — дело сложное, но можно убрать его в неспециализированном центре. Для этого снимают трос сцепления с крепления и заменяют вставку на прорезиненную шайбу. Резина на шайбе должна быть мягче и тогда вибрация утихает.
