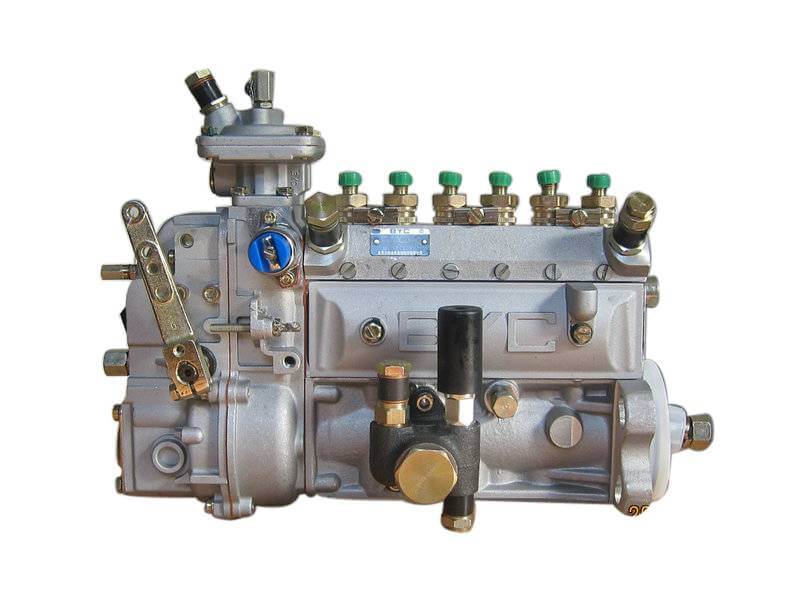

Тнвд устройство, виды, принцип работы, регулировка и ремонт

Конструкция ТНВД трактора МТЗ 80

Тракторный насос для МТЗ 80 именуют УТН-5. Он сделан из надёжного алюминиевого сплава. А выпускают их в разных вариациях монтажа, существует левое и правое исполнение. Это зависит от конструкции и свойств крепежа. По всей длине корпуса он разделяется на две полости. Это происходит благодаря перегородке. Внизу имеется вал с приводом насоса, а вверху — составные секции данного насоса.

Подетальную конструкцию ТНВД мотора Д-240 рассмотрим дальше. Насос для топлива с регулирующим механизмом имеет следующие элементы: нажимной штуцер, клапан нагнетательный, седло клапана, плунжер и соответствующую втулку, поворотную втулку, венец с зубьями, тягу рейки, крышку регулятора, корпус корректора, шток корректора, корпус регулятора, пяту, оси грузика, пяты и рычага, соединительную муфту, грузики регулятора, ступицу грузиков, сухарь амортизатора, стакан для подшипника, маслоотражатель, вал с кулачком, заглушку, фланец крепления насоса для подкачивания, плиту для крепежа, шлицевую втулку, фланец для установки, роликовый толкатель, нижнюю тарелку пружины, рейку с зубчатой передачей, топливоотводящие каналы, корпус перепускного клапана, отверстие для подачи солярки, шариковый клапан, топливные каналы, отсечное отверстие, штифт, впускное отверстие плунжерной втулки, крышку люка. Как любой насос, ТНВД в своей конструкции имеет шайбы, зажимы, основной и вспомогательные рычаги, болты разного назначения, шарикоподшипники, пружины, пробки, гайки, прокладки, трубки для передачи топлива, разнообразные винты для стягивания и регулировки. Не существует в природе насоса без корпуса и отверстия для масла, не встречаются насосы без эксцентрика для подкачивания топлива.

Схема топливного насосс с регулятором

В питательную систему дизельного двигателя входят: воздухоочиститель, глушитель, воздушный фильтр, электрофакельный подогреватель с топливным бачком, впускной коллектор, различные трубки — дренажные и высокого давления, горло для заливки горючего, топливные баки, краник для слива, фильтры тонкой и грубой очистки солярки, регулятор топливного насоса, подкачивающий насоса, топливный насос, форсунки, выхлопной коллектор, фильтрующие приспособления разного назначения.

В самом высшем месте УТН-5 имеются продольные каналы, соединяющие его с фильтром тонкой очистки и с системой подкачки насоса, в который встроен пропускной клапан.

Описание способа действия УТН — 5

Насос для подкачивания крепится к корпусу основного насоса. К штуцерам присоединён топливопровод, через который под большим давлением подаётся горючее к форсункам. Насос приводится в действие от шестерни коленчатого вала. Если насос уже ремонтировался, то после очередной сборки и разборки надо тщательно сверять угол соединений шестерен. В противном случае, при ошибочном наклонении, обеспечены будут перебои в работоспособности. Градус наклона должен быть строго 22°30″. Проверить его лучше, обратившись к опытному мотористу.

Проверка и регулировка насоса

Перед началом надо убедиться, что запирающий конус плотно прилегает, а давление насосной секции соответствует норме. Вращаем коленчатый вал и передвигаем регулятор до того момента, пока стрелка на манометре не будет показывать 15 МПа. Мотор после этого глушат, подачу топлива останавливают регуляторным рычагом. Если давление на манометре падает за десять секунд, клапан исправен.

Для регулировки точного угла момента поступления топлива надо крутить в разные стороны регулировочный болт. Один виток уменьшает или увеличивает обороты коленвала примерно на 40 оборотов. Раскручивая болт — мощность насоса уменьшается, закручивая — увеличивается.

Технические советы

Логическим методом можно просчитать, что, увеличивая подачу количества топлива в камеру сгорания становится больше и крутящий момент. А это повышает мощность двигателя и его скорость.

Смена моторного масла в устройстве УТН-5 нужна только после демонтажа и ремонтных работ. При обычном режиме эксплуатации этого делать не стоит. Моторного масла требуется всего 150-200 миллилитров, заливку осуществляют через картер ТНВД.

Регулировка топливных насосов высокого давления

Регулирование ТНВД должно производиться на специальных стендах высококвалифицированными специалистами. При регулировке насоса следует использовать стендовые форсунки или форсунки, с которыми насос был установлен на двигателе, помечая при этом номер каждой форсунки в соответствии с цилиндром. Перед проверкой и регулировкой насоса высокого давления все форсунки (если используются форсунки с двигателя) должны быть тщательно проверены и отрегулированы на специальном стенде в соответствии с техническими условиями для данного типа и модели форсунок. После регулировки насоса каждую форсунку следует устанавливать на цилиндр, соответствующий секции насоса, которую регулировали совместно с этой форсункой.

Общая работоспособность плунжерных пар насоса может оцениваться при помощи стендовых форсунок, отрегулированных на давление начала впрыска, превышающее номинальное в 1,8…2 раза. Если в этом случае насос обеспечивает подачу, значит плунжерные пары в нормальном состоянии.

***

Регулировка цикловой подачи

Основная регулировка топливного насоса – регулировка количества и равномерности цикловой подачи на номинальном режиме. Для этого рейку ТНВД (или дозатор у одноплунжерного насоса) специальным винтом устанавливают в положение номинальной подачи. При номинальной частоте вращения замеряют цикловую подачу всех секций, контролируя уровень топлива в измерительных пробирках для каждой секции насоса.

Для контроля величины цикловой подачи по секциям насоса используются стеклянные градуированные пробирки, закрепленные на испытательном стенде и присоединенные к выпускному штуцеру секции, либо (в современных стендах) по дисплею, на котором визуально отображается цикловая подача по секциям испытываемого ТНВД. Цикловая подача должна соответствовать техническим условиям на насос и корректироваться для конкретной модели двигателя.

Отклонение по секциям (неравномерность подачи) допускается не более 3…5%. В противном случае у насосов серии 33 (КамАЗ) и 60 (ЗИЛ) ослабляют крепление корпуса секции и поворачивают его, переставляя на один-два зуба стопорную шайбу корпуса. У некоторых насосов (4УТНМ, ЯЗДА, ЧТЗ) для крепления секций предусмотрены специальные хомуты, которые при необходимости ослабляют и корректируют цикловую подачу поворотом корпуса секции.

Регулирование угла опережения начала подачи

Проверку и регулировку этого угла осуществляют на стенде.

В рядных насосах на первую секцию, а в V-образных насосах серии 33 – на восьмую секцию устанавливают моментоскоп – стеклянную трубку, соединенную через резиновый патрубок с топливопроводом высокого давления (см. рисунок). Рейку устанавливают в положение номинальной подачи и вращая вручную вал насоса (за муфту опережения впрыска), заполняют трубку моментоскопа топливом. Отвернув вал обратную сторону, и затем медленно вращая его вперед, определяют момент, когда поверхность топлива (мениск) в трубке моментоскопа дрогнет. Вращение останавливают. При этом лимб стенда покажет угол до оси симметрии кулачка привода плунжера. Этот угол должен соответствовать техническим условиям для данного конкретного насоса. Так, для восьмой секции насоса серии 33 (КамАЗ) этот угол должен составлять 42…43˚, а для первой секции насосов 4УТНМ — 56˚.

После проверки первой (или восьмой) секции, моментоскоп устанавливают на остальные секции соответственно порядку работы цилиндров двигателя. Отклонение углов опережения впрыска по секциям не должно превышать 20′.

С целью регулировки угла опережения начала подачи в насосах серии 33 (КамАЗ) заменяют пяту толкателя, которую выпускают 18 ремонтных размеров. В насосах типа УТНМ, ТН, ЯЗДА для этих целей перемещают винт толкателя плунжера. После регулировки секции этот винт стопорят контргайкой.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
• Общее устройство автомобиля
• Автомобильный двигатель
• Трансмиссия автомобиля
• Рулевое управление
• Тормозная система
• Подвеска
• Колеса
• Кузов
• Электрооборудование автомобиля
• Основы теории автомобиля
• Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Регулируем впрыск опытным способом

Регулировка впрыска опытным путем производится после установки шкива. Установив шкив запускаете мотор. Если он не заводится, тогда проверните шкив ТНВД относительно ремня грм на 2-4 зубца.

Снова запускаете движок.

После выполненных нами манипуляций он должен запуститься, прислушайтесь к работе мотора. Явные стуки означают детонацию, нужно прокрутить шкив насоса в сторону на 1-2 зуба, противоположную его вращению. Густой серый дым, означает поздний впрыск, тогда шкив насоса надо прокрутить на 1 зубец в сторону его вращения.

При отсутствии сдвигов в лучшую сторону, в работе дизеля, нужно выполнить провернуть насос вокруг оси. Такими вращениями нужно достичь оптимальной работы агрегата. Лучшим вариантом настройки будет работа в режиме до появления детонационных стуков. Они очень хорошо слышны при работе дизельного мотора.

Второй способ опытного метода подразумевает следующие действия:

Откручиваем трубку, которая идет от насоса к форсунке на первом цилиндре. На снятый конец трубки натягиваете прозрачный шланг и располагаете его в положении вертикально.

Теперь нужно включить зажигание и слегка прокрутить шкив ТНВД. Вращайте шкив понемногу, медленно и весьма аккуратно. При этом следите за уровнем топлива в прозрачном шланге. Определите самую верхнюю границу. Когда уровень солярки установится в верхней границе делайте отметку на шкиве насоса.

После этого выставляются по отметкам распределительный и коленчатый валы. Запускаете мотор и проверяете его работу. При появлении признаков неправильного впрыска, снова повторите процедуру настройки. Если все таки не выходит, обращайтесь на СТО, там все исправят, и при необходимости отрегулируют на стенде.

Это все, друзья, до новых встреч, подпишитесь на обновлении сайта, кто еще не успел, поделитесь ссылкой с друзьями, если вы этого еще не сделали, будет еще много полезного.

Источник

Удаление воздуха из системы впрыска топлива

Пузырьки воздуха в топливе могут ухудшать работу ТНВД или даже делают ее невозможной. В связи с этим устройства, которые устанавливаются впервые или временно отключаются, должны быть избавлены от воздуха.

Если топливоподкачивающий насос снабжен ручным насосом, то он используется для заполнения магистрали, топливного фильтра и ТНВД топливом. При этом винты для вентиляции (1) на крышке фильтра и на ТНВД должны остаться открытыми, пока выходящее топливо не будет содержать пузырьков. Удаление воздуха должно производиться каждый раз, когда заменяется топливный фильтр или производятся какие-либо работы на системе.

При работе в реальных условиях из системы впрыска воздух удаляется автоматически через клапан перетока (2) на топливном фильтре (постоянная вентиляция). Вместо клапана может использоваться ограничитель, если насос не имеет клапана перетока.

Современные показатели диагностики

Диагностика ТНВД дизельного двигателя – это важные меры, принимаемые для профилактики проблем с мотором. Самые современные моторные устройства оборудованы специальной удобной системой впрыска топлива. Такой электронный блок управления способен дозированно подавать горючее в цилиндры, при этом точно распределяя данный процесс по времени. Эта система также способна определить, какое количество дизельного топлива необходимо.

Так вот, если владелец автомобиля начнет замечать даже малейшие перебои в работе системы, то нужно срочно отправлять своего «железного друга» на диагностику. Своевременное обращение в автосервис сможет повлиять на дельнейший процесс ремонта или же замену оборудования.

Во время проведения диагностики специалисты автосервиса смогут определить такие показатели работоспособности:

• с какой частотой вращается вал;
• насколько равномерно подается топливо;
• показатели давления и определение его стабильности.

Регулировка топливного насоса

Одним из важнейших мероприятий по обслуживанию топливного насоса трактора МТЗ представляется его регулировка. Если она будет выполнена правильно, владельцу техники удастся избежать поломки насоса и других элементов конструкции. Манипуляции по регулировке осуществляются с помощью специального стенда, а также необходимого инструмента:

• приборы, позволяющие измерить частоту вращения вала;
• диск для определения подачи топлива;
• мерная тара для контроля объемов горючего;
• привод и вариатор, которые способны на плавное изменение частоты вращения.

Скоростные показатели настраиваются посредством болта, расположенного в корпусе изделия, который отвечает за степень натяжения регуляторной пружины. Вкручивание болта приводит к повышению показателей, а выкручивание против часовой стрелки, напротив, позволит уменьшить частоту оборотов. Регулировка подачи топлива осуществляется с помощью специальной гильзы, которая работает по аналогичному принципу. Для равномерности подачи следует использовать борт номинала, который также расположен на корпусе.

Устранение неисправностей

Существует сразу несколько самых распространенных неисправностей, с которыми чаще всего приходится сталкиваться владельцам тракторов МТЗ. Поскольку цена на топливный насос невысока, мастер при желании может полностью его заменить, однако значительно экономнее будет самостоятельно устранить поломки.

Самая частая поломка — износ пары плунжеров, что обусловлено низким качеством топлива, обилием примесей в нем. Для ремонта потребуется восстановить либо заменить поврежденные элементы. Во избежание поломки следует регулярно очищать и менять топливный фильтр.

Часто к поломкам приводят гидроудары из-за появления воды в системе. При возникновении проблемы потребуется тщательно очистить элемент от остатков влаги, после чего восстановить её герметичность.

Устанавливаем угол по отметкам

Для первого способа самостоятельной регулировки впрыска дизельного агрегата по отметкам подразумевается возможность смещения ТНВД. Способ годится только для механического аппарата. Регулировка опережения впрыска производится поворотом ТНВД вокруг оси. Этот способ так же годится, если есть возможность поворачивания зубчатого шкива распредвала, относительно ступицы.

Способ годится когда шкив и насос жесткой фиксации не имеют.

Чтобы отрегулировать зажигание таким способом, вам нужно добраться до задней части корпуса движка, где кожух с маховиком. В случае необходимости, придется этот кожух снять.

Затем нужно найти на маховике стопор, который погружается в прорезь. После этого, маховик вращаете вручную (используя ключ или иное приспособление). Вращение маховика вызывает кручение коленчатого вала мотора. Крутите по часовой стрелке, пока не сработает стопор-фиксатор, расположенный сверху.

После этого смотрите вал привода на ТНВД. Если, шкала на муфте, через которую идет вращение, окажется в верхнем положении, тогда отметка на фланце насоса совмещается с нулевой отметкой его привода.

Когда отметки совмещены, можно зажимать крепящие болты.

Если шкала не совпадает с отметками привода, тогда поднимаете стопор маховика и проворачиваете его на один оборот, пока стопор снова не сработает. После срабатывания стопора снова проверяйте положение шкалы. При совпадении отметок фиксируете крепящими болтами.

После того как затянули все болты приводной муфты, поднимаете стопор, и поворачиваете на 90 градусов коленвал, затем размещаете стопор в пазу.

Последним этапом в работе становится возвращение кожуха маховика, если его пришлось снять.

Проверка работы следующая: запускаем мотор и проверяем. На холостом ходу он должен мягко и ровно «жужжать», без дергания или провалов. Если работа выходит жесткая, и слышны детонационные стуки, это не допустимо. Значит регулировка неправильная, раскручивайте болты и начните заново.

Теперь потихоньку и без лишней нагрузки проверьте работу агрегата в движении. Прогрейте его до рабочей температуры и нажмите на газ

Обратите внимание на цвет выхлопа. Серо черный дым говорит о позднем топливном впрыске

Отсутствие побочных явлений говорит о том, что все параметры в норме.

Регулировка ТНВД на двигателе

ТНВД синхронизируется с двигателем с помощью установочных меток для начала впрыска (закрывания канала). Эти метки находятся на двигателе и на ТНВД.

Обычно такт сжатия двигателя используется в качестве основы (точки отсчета для регулировок момента впрыска, хотя для конкретной модели двигателя могут использоваться и другие возможности)

В связи с этим важно, чтобы учитывались инструкции завода-изготовителя. В большинстве случаев установочная метка для закрывания канала находится на маховике двигателя, на шкиве клинового ремня или на гасителе колебаний

Имеется несколько возможностей для регулировки ТНВД и установки правильного значения начала впрыска (закрывания канала).

1. ТНВД поставляется с завода в таком виде, когда его кулачковый вал заблокирован в заданном положении. После у становки ТНВД на двигатель и укрепления его болтами, когда коленчатый вал находится в соответствующем положении, кулачковый вал ТНВД отпускается. Этот хорошо проверенный метод недорог и приобретает все большую и большую популярность.
2. ТНВД снабжается индикатором закрывания канала на конце регулятора, который должен быть совмещен с установочными метками, когда ТНВД устанавливается на двигатель.
3. На устройстве (муфте) опережения момента впрыска имеется метка закрывания отверстия, которая должна быть совмещена с меткой на корпусе ТНВД. Этот метод является не таким точным, как два описанных раньше.
4. После того, как ТНВД установлен на двигателе, используется метод перетока высокого давления на одном из выходных отверстий насоса, чтобы определить точку (момент) закрывания канала (т.е. когда плунжер перекрывает выходной топливный канал). Этот «мокрый» метод также активно заменяется методом 1 и 2, описанным раньше.

Диагностика и ремонт ТНВД

ТНВД 1.8TDci Lynx: принцип работы, запасные части, сборка Топливный насос состоит из насоса низкого давления и насоса высокого давления. ТННД данного ТНВД входит в состав фланца.

Выше приведена схема работы ТНВД, где: 1 — насос низкого давления 2 – плунжера 3 – регулятор давления топлива (PCV) 4 – клапан дозирования (объема) топлива VCV 6 – ограничитель давления 7 – смазывающий клапан

Клапан дозирования (объема) топлива VCV управляет количеством топлива, которое попадает из контура низкого давления в насос высокого давления.

Клапан имеет три входных канала (на рисунке под буквойe ) и два выходных (на рисунке под буквойf ). В нерабочем состоянии клапан является нормальнозакрытым — его поршень под воздействием усилия пружины перекрывает поступление топлива с входных каналов на выходные. Когда ЭБУ начинает регулировать поток, подавая ШИМ-сигнал на катушку клапана, электромагнит приводит в действие магнитный сердечник, толкая поршень вперед и прижимая возвратную пружину на конце поршня. При этом канал для подачи топлива в контур высокого давления открывается

Чем больше потребность в топливе, тем больше скважность сигнала и выше частота возвратно-поступательных движений поршня клапана

Принцип работы плунжерной пары

Вал насоса в камере высокого давления имеет эксцентрик (на рисунке5 ). Плунжера расположены под углом 120 градусов к друг другу. При вращении вал приводит в движение все три плунжерные пары. На входе и выходе плунжера имеются обратные клапана (8 и9 на рисунке). Во время движения плунжера вниз (рисунок слева) создаётся разряжение и клапан8 открывается, пропуская топливо внутрь камеры для сжатия, после начала сжатия (рисунок справа) клапан мгновенно закрывается и плунжер сжимает топливо в камере. Когда плунжер находится в верхней точке, максимально сжимая топливо, открывается шариковый клапан9 на выходном канале с плунжера, и топливо передается к регулятору давления. Избыток топлива, образующийся в контуре насоса высокого давления, возвращается в бак.

Давление подачи ТНВД в рампу управляется клапаном (регулятором) давления PCV, путем слива лишнего топлива в магистраль обратки.

На рисунке под буквойg показано питающее отверстия клапана, а под буквойh – выпускные отверстия подачи топлива в рампу Изначально входное отверстие перекрыто штоком клапана с шариком на конце под действием пружины. Когда давление топлива на входе превышает 50 бар (усилие пружины), то клапан открывается, и сливает лишнее топливо в обратку. При подаче ШИМ-сигнала с ЭБУ шток клапана перекрывает входное отверстие, в результате чего давление в рампе повышается.

ТНВД 1.8TDci Lynx имеет следующие каталожные номера: 1543842

,4M5Q9B359AF ,A2C59511609 ,5WS40094

На рисунке выше представлена схема запасных частей ТНВД 1.8TDci где: 01 — Фланец ТНВД A2C59512972 02 — Уплотнение фланца ТНВДX39-800-300-001Z 04 — Комплект плунжеровX39-800-300-008Z 05 — Уплотнение плунжеровX39-800-300-004Z 07 — Регулятор давления топлива (PCV)X39-800-300-005Z или A2C59506225 08 — Клапан дозирования (объема) топлива (VCV)X39-800-300-006Z 09 — Штуцера насосаA2C59512242 Сборка ТНВД 1.8TDci осуществляется со следующими моментами: Фланец к насосу – 10 Нм Плунжера к насосу – 14 Нм Штуцер возвратной топливной линии – 16 Нм Штуцер подачи – 35 Нм Клапан VCV – 12 Нм Клапан PCV – 28 Нм

Снятие ТНВД с двигателя

Снятие ТНВД может понадобиться не только для поиска и ремонта неисправных деталей, но и для проверки форсунок и регулировки газораспределительного механизма. Снятие ТНВД — довольно трудоемкая задача, с которой справится далеко не каждый автовладелец. Как минимум для проведения такой операции необходимо иметь немалый опыт в самостоятельном ремонте автомобиля.

Снятие ТНВД проводится в несколько этапов. В зависимости от вида насоса могут иметься различия в последовательности и некоторых деталях процесса. Для снятия ТНВД кроме стандартных ключей понадобятся специальные приспособления — шестерни для проворачивания коленчатого вала, фиксаторы, стапели, съемники приводных шестерен, шлицевые ключи и специальные приспособления для демонтажа. Поэтому при снятии насоса желательно использовать набор инструментов для ремонта ТНВД.

1. Для начала следует слить всю охлаждающую жидкость в автомобиле.
2. Далее отсоединяется минусовая клемма аккумулятора.
3. Снимается вентилятор и кожух вентилятора, усложняющие доступ к корпусу ТНВД.
4. Затем снимается крышка головки блока цилиндров.
5. Далее снимается кожух ремня ГРМ.
6. Затем демонтируется впускной коллектор.
7. Далее первый цилиндр двигателя необходимо установить в положение верхней мертвой точки (максимальное расстояние между цилиндром и коленвалом). Для блокировки цилиндра в таком положении используется приспособление 11 2 300.
8. Затем необходимо демонтировать ремень ГРМ со шкивов распределительного вала и вала ТНВД.
9. Далее необходимо отсоединить топливный трубопровод и сливной провод от насоса. Также отсоединяется шланг для слива масла.
10. Далее требуется отсоединить распределительные трубопроводы от форсунок цилиндров с помощью приспособления 13 5 020.
11. Далее отсоединяются детали электропроводки.
12. Затем нужно снять крепеж ТНВД. Для снятия центральной гайки ТНВД сначала демонтируется колпачковая гайка, а затем откручивается центральная гайка рожковым ключом на 18.
13. Далее выворачиваются болты на корпусе ТНВД.
14. Для отсоединения ТНВД от звездочки используется выталкивающий винт и приспособление 13 5 120, которое предварительно вкручивается на место центральной гайки. При снятии ТНВД приспособление должно оставаться на центральном шкиве до момента установки насоса обратно во избежание падения звездочки.

После того, как ТНВД отделен от центрального шкива и звездочки, его можно осторожно вынуть. Дальнейший разбор для поиска неисправных деталей также производиться с помощью специализированного набора для ремонта ТНВД

Когда необходима регулировка ТНВД дизельного двигателя

Как мы уже говорили, топливный насос высокого давления является важной составляющей, которая отвечает за подачу топлива в цилиндры дизельного двигателя. Если сбились углы впрыска, то мотор начинает дымить

Это достаточно опасное явление, поскольку солярка сгорает не полностью, и продукты сгорания попадают в масляные каналы, забивая их, и оседают на деталях, образуя налет. Как следствие, при неправильной регулировке ТНВД двигателя возрастает расход топлива и уменьшается компрессия.

Гораздо большую опасность представляют детонационные вибрации двигателя. Этот сбой регулировки ТНВД дизельного двигателя можно распознать по характерным звукам, напоминающим металлический стук. Биение деталей разрушает мотор, что может вылиться в простой машины и долговременный и затратный ремонт. Чтобы этого избежать, сразу же выполните регулировку ТНВД своими руками. Продолжать эксплуатировать машину (будь то КамАЗ, МТЗ или другая спецтехника), игнорируя стук, очень опасно.

Важную роль в исправности системы подачи дизельного топлива играет плановая проверка ТНВД. Ее выполняют согласно рекомендациям производителя. Например, проверку регулировки ТНВД на МТЗ своими руками советуют проводить каждые 960 моточасов. Аналогичные интервалы проверки рекомендуются и производителями двигателей ЯМЗ 236, 238, 238Д. Уточнить, с какой периодичностью нужна регулировка ТНВД дизельного мотора, можно в руководстве по эксплуатации конкретной модели спецтехники.

При плановом обслуживании проверяются следующие моменты:

• степень износа деталей плунжерных пар;
• плотность прилегания нагнетательного клапана секции в топливопроводе, который идет к распылителю;
• следы подтекания топлива (сопровождаются черным дымом и повышенным расходом дизеля);
• падение уровня в заполненной соляркой соединительной полости штуцера при переходе плунжера от подачи топлива к всасыванию в подплунжерную полость;
• износ клапанов подкачивающего насоса;
• подсос воздуха в топливную систему в случае нарушения ее целостности и герметичности.

Провести регулировку ТНВД на двигателе CD 17, Мерседес 601, Д-240, Д-260 (Моторпал) и других нужно в следующих ситуациях:

• Если при плановом осмотре выявились какие-либо проблемы, перечисленные выше.
• После замены газораспределительного ремня.
• Если топливный насос высокого давления снимался для каких-либо работ.
• Если проводились любые работы по ремонту или замене деталей, которые повлияли на углы впрыска.
