Проверка (регулировка) топливного насоса

Прежде, чем осуществить проверку, необходимо убедиться в плотности запирающего конуса клапана нагнетания и в достаточном давлении насосной секции, находящейся в верхней полости.

Вращая коленчатый вал, нужно сдвигать регулятор до тех пор, пока стрелка на манометре не остановится на цифре 15 МПа. Двигатель после этого останавливают и отключают подачу горючего регуляторным рычагом. При падении давления на манометре менее, чем за 10 секунд, клапан соответствует исправности и дальнейшему использованию.

Чтобы отрегулировать точный угол начала поступления горючего вам потребуется вкручивать/выкручивать специальный регулировочный болт. При откручивании болта угол будет увеличиваться, а при обратном вкручивании, соответственно, уменьшаться

Обратите внимание, что один виток (оборот) вкручивания/раскручивания регулирует скорость оборотов двигателя приблизительно на 30-50 оборотов. При раскрутке болта производительность и пропускная способность насоса пропорционально уменьшается, а при закрутке, наоборот, увеличивается

Теоретические рекомендации

Вы можете логически вычислить, что при увеличении подачи горючего в мотор увеличивается и его крутящий момент, который, естественно, повышает номинальную мощность двигателя Д-240. К тому же, до пределов своих возможностей повышается и скоростной режим работы.

Замена масла в насосе УТН — 5 необходима только после разборки и ремонта, а в повседневной эксплуатации трактора не нужна. Заливка дизельного масла должна производиться через картер ТНВД в объёме 150-200 мл.

Читайте дополнительно: трактора МТЗ все модели

Устройство Д-245

Устройство мотора довольно простое, что значительно облегчает его ремонт, обслуживание. Основным элементом представляется корпус, который включает непосредственно подвеску и блок цилиндров. Отдельного упоминания заслуживает газораспределительный механизм, состоящий из головок цилиндров, клапанов, коллектора и прочих элементов.

Другими важными узлами Д-245 можно назвать:

• кривошипно-шатунный механизм;
• смазочная система;
• топливная система;
• охлаждение агрегата — жидкостное, включает термостат, контролирующий температуру.

Чтобы избежать проблемы, характерной для всех дизельных моторов ТНВД — перебои при запуске зимой, на головках цилиндров установлены свечи накаливания, а топливная система поддерживает нужную температуру масла.

Основные признаки поломки водяного насоса:

• Потеря уровня охлаждающей жидкости в расширительном бачке
• Посторонний звук из корпуса помпы
• Заклинивание шкива помпы
• Трещина по корпусу водяного насоса
• Подтеки из корпуса насоса
• Не срабатывает электронная муфта

Для некоторых моделей водяных насосов можно произвести ремонт. Если в поломке виновны подшипник, вал, сальники. Тогда можно подобрать ремонтный комплект и произвести ремонт вашего водяного насоса. Как правило из за недостатка времени, нехватки специалистов и низкого качества ремонтных комплектов или их отсутствия водяной насос меняют на новый

При покупке нового водяного насоса на Валдай следует обратить внимание на производителя помпы и его качество производства. Сегодня на рынке предлагается множество вариантов насосов от производителей с именем и репутацией до дешевых подделок, которые достаточно быстро выходят из строя, и не защищают ваш двигатель от перегрева

Наша компания занимается продажей водяных насосов к автотракторной технике отечественного производства. Широкий ассортимент водяных насосов представлен в нашем каталоге. Возможны поставки под заказ редких модификаций. Мы работаем только с проверенными марками и производителями водяных насосов.

Технические характеристики

ПАРАМЕТРЫ МОТОРА ММЗ Д 245.9 Е2	ЗНАЧЕНИЯ
Рабочий объем цилиндров, л	4.75
Номинальная мощность (при 2400 об/мин.), л.с.	136
Мах крутящий момент (при 1300 об/мин.), Нм	460
Количество цилиндров/компоновка	4/рядно-вертикальная
Диаметр цилиндра, мм	110
Ход поршня, мм	125
Степень сжатия	15.1
Количество клапанов	8
Количество клапанов на цилиндр	2
Последовательность работы цилиндров	1 -3- 4 — 2
Система подачи дизельного топлива	непосредственный впрыск топлива
Мin удельный расход топлива, г/кВт*час	215+5%
Система смазки	Комбинированная (под давлением + разбрызгивание)
Объем моторного масла, л	10.8
Моторное масло	5W-40 (зима), 15W-40 (лето)
Система охлаждения	Жидкостная, замкнутого типа, с принудительной вентиляцией
Объем охлаждающей жидкости, л	17
Охлаждающая жидкость	ТС-40 или ТС-65
Габаритные размеры, мм	965,5х676х968
Масса сухого мотора, кг	500
Моторесурс, мото-час	8000

Двигатель ставили на грузовики и автобусы: ЗИЛ-130, ЗИЛ-4329, ЗИЛ-5301 «Бычок», ПАЗ-4230 «Аврора», МАЗ-4370 «Зубренок», ЛАЗ-695Д «Дана».

История развития

Изначально двигатель серии Д 245 выполнялся в модификации 7Е2, которая имела увеличенные размеры и массу порядка 700 килограмм. Этот силовой агрегат был фактически модернизированной версией устаревшей 240 серии. Он соответствовал экологической норме Евро 2 и в середине девяностых годов был полностью снят с производства.

В середине девяностых годов мотор Д 245 претерпел существенные изменения. Была полностью изменена система питания, появились прямые форсунки, а сам мотор стал соответствовать экологическим нормам Евро 3.

Этот силовой агрегат отличается простотой устройства и отличной надежностью. Существенно снизилась масса двигателя, которая составляла 455 килограмм.

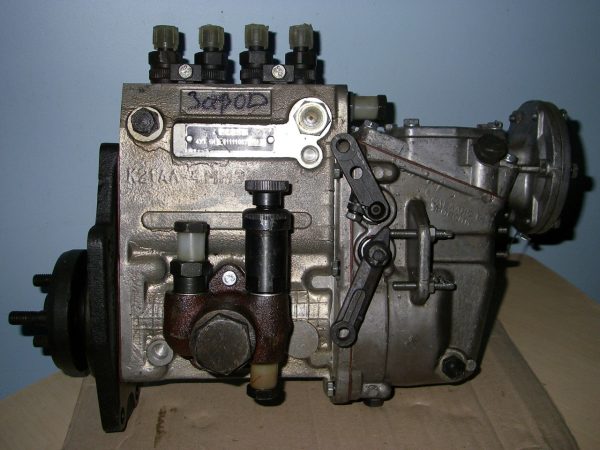

Конструкция ТНВД-773 двигателя Д-245

Насос ТНВД состоит из четырех отдельных блоков. Они собраны в одном металлическом корпусе. Блочная структура повышает эффект циклического впрыска топлива. Дозирование горючего производится с помощью золотника.

Насос работает совместно с регулятором и устройством для подкачки рабочей смеси. Рабочие узлы аппарата смазывают проточным машинным маслом из общей системы смазки мотора. Отработанное средство и его излишки поступают в специальную емкость — картер.

По мере выработки производят замену масла. Общее количество смазочного состава составляет 250…300 мл.

Установка зажигания д 245 12с

Проверка и регулировка установочного угла опережения впрыска топлива на дизеле Д-245.7, Д-245.9, Д-245.12С 3.4.16.1 При затрудненном пуске дизеля , дымном выпуске , а также при замене и уст ановке топливного насоса после проверки на стенде через 6 ТО -2 или ремонта обязательно проверьте установочный угол опережения впрыска топлива на дизеле .

3.4.16.2 Проверку установочного угла опережения впрыска топлива топливным нас осом типа 773 производите в следующей последовательности :

— установите поршень пе рвого цилиндра на такте сжатия за 40-50 ° до ВМТ ;

— установите рычаг управления регулятором в положение , соответствующее макс имальной подаче топлива ;

— отсоедините трубку высокого давления от штуцера первой секции насоса и вместо неё подсоедините контрольное приспособление , представляющее собой отрезок трубки высокого давления длиной от 100 до 120 мм с нажимной гайкой на одном конце и вторым концом , загн утым в сторону на 150 … 170 ° в соответствии с рисунком 24;

1- нажимная гайка ; 2- трубка высокого да вления .

Рисунок 24 — Эскиз контрольного приспособления .

— заполните топливный насос топливом , удалите воздух из системы низкого давления и создайте избыточное давление насосом ручной прокачки до появления сплошной струи то плива из трубки контрольного приспособления ;

— медленно вращая коленчатый вал дизеля по часовой стрелке и поддерживая избыто чное давление в головке насоса ( подкачивающим насосом ), следите за истечением топлива из контрольного приспособления . В момент прекращения истечения топлива ( допускается каплепадение до 1 капли за 10 секунд ) вращение коленчатого вала прекратить ;

— выверните в соответствии с рисунком 25 фиксатор из резьбового отверстия заднего листа и вставьте его обратной стороной в то же отверстие до упора в маховик , при этом фикс атор должен совпадать с отверстием в маховике ( это значит , что поршень первого цилиндра у дизелей Д -245.7 и Д -245.9 установлен в положение , соответствующее 8. 10 градусов до ВМТ ).

Рисунок 25 — Установка фиксатора в отверстие заднего листа и маховика .

3.4.16.2.1 При несовпадении фиксатора с отверстием в маховике произведите регул ировку , для чего проделайте следующее :

— снимите в соответствии с рисунком 26 крышку люка 1,

— совместите фиксатор с отверстием в маховике , поворачивая в ту или другую сторону коленч атый вал ;

— отпустите на 1. 1,5 оборота гайки 2 крепления шестерни привода топливного насоса 6;

— при помощи ключа поверните за гайку специальную 4 валик топливного насоса пр отив часовой стрелки до упора шпилек 3 в край паза шестерни привода топливного насоса ;

— создайте избыточное давление в головке топливного насоса до появления сплошной струи топлива из трубки контрольного приспособления ;

— поворачивая вал насоса по часовой стрелке и поддерживая избыточное давление , сл едите за истечением топлива из контрольного приспособления ;

— в момент прекращения истечения топлива прекратите вращение вала и зафиксируйте его , зажав гайки крепления фланца к шестерне привода .

Произведите повторную проверку момента начала подачи топлива .

Отсоедините контрольное приспособление и установите на место трубку высокого давления и крышку люка .

Заверните в отверстие заднего листа фиксатор .

14

1 – крышка люка ; 2 – гайка ; 3 – шпилька ; 4 – гайка специальная ; 5 – фланец ; 6 – шестерня пр ивода топливного насоса

Рисунок 26 — Привод насоса топливного

3.4.16.3 Проверку установочного угла опережения впрыска топлива топливными нас осами 4 УТНИ — Т -1111007-20 и PP4M10U1f производите в следующей последовател ьности :

— установите рычаг управления регулятором в положение , соответствующее максимал ьной подаче топлива ;

— отсоедините трубку высокого давления от штуцера первой секции насоса и вместо нее подсоедините моментоскоп ( накидная гайка с короткой трубкой , к которой с помощью резиновой трубки подсоединена стеклянная с внутренним диаметром 1. 2 мм );

— для дизеля Д -245.12 С с топливным насосом 4 УТНИ — Т -1111007- 20 дополнительно в ыполните следующие операции :

а ) в отверстие рычага останова топливного насоса 4 УТНИ — Т -1111007-20, в соответс твии с рисунком 27, снаружи вставьте болт М 8 х 30 с заостренным торцем резьбового стержня , а с другой стороны рычага наживите на него гайку ;

б ) поворачивая рычаг , добейтесь совмещения острия болта с меткой на корпусе пневмокорректора ;

в ) доверните и затяните гайку , зафиксировав рычаг останова в этом положении ;

Рисунок 27 — Рычаг останова топливного насоса 4 УТНИ — Т -1111007-20

— проверните коленчатый вал дизеля ключом по часовой стрелке до появления из сте клянной трубки моментоскопа топлива без пузырьков воздуха ;

Основные неисправности Д-245

Большинство владельцев характеризует этот мотор как надежную и проверенную временем конструкцию, которая сравнительно редко требует ремонта. Однако, довольно частой проблемой является неудовлетворительное качество обработки деталей и сборки, что приводит к повышенному шуму при работе и вибрациях.

Данная проблема проявляет себя и в увеличенном расходе масла, что значительно снижает экономичность агрегата при использовании. В связи с этим профессионалы рекомендуют регулярно менять уплотнители, а также прокладки. При желании продлить срок службы топливной системы, в частности, бензонасосу, рекомендуется своевременно прочищать и менять дизельный фильтр.

Если пренебрегать подобным советом или использовать низкокачественная топливо, одна форсунка или сразу несколько могут засориться, что приведет к потере двигателем работоспособности.

Принцип работы ТНВД

Несмотря на обилие различных видов насосов, все ТНВД работают по сходному принципу и обеспечивает подачу порций дизельного топлива в цилиндры двигателя автомобиля под высоким давлением в строго отведенные моменты времени. Размер подаваемых порций топлива определяется нагрузкой цилиндров к коленчатому валу. Основу любого вида ТНВД составляет плунжерная пара, состоящая из непосредственно плунжера (поршня) и втулки (цилиндра).

Выделяется 2 основных разновидности ТНВД по принципу действия:

• ТНВД непосредственного действия с механическим приводом плунжера;
• ТНВД с аккумуляторным впрыском.

По устройству также различаются несколько видов ТНВД:

• рядные — секции насоса расположены в ряд и подают топливо в определенный цилиндр мотора;
• распределительные — одна секция насоса может подавать топливо в несколько разных цилиндров;
• многосекционные (V-образные) — для высокоскоростных дизельных двигателей.

В свою очередь распределительные ТНВД могут быть одноплунжерными и двухплунжерными.

Все ТНВД непосредственного впрыска работают по одному принципу:

• механический привод плунжера;
• одновременно протекающие процессы нагнетания и впрыска;
• давление для впрыска топлива создается движением плунжера.

ТНВД с аккумуляторным впрыском обеспечивают подачу топлива в раздельных циклах: сначала топливо нагнетается в аккумулятор насоса, затем поступает в топливные форсунки. Насосы с электронным управлением форсунками получили название системы Common rail.

Вкратце принцип работы топливного насоса высокого давления выглядит таким образом.

1. Топливо из бака поступает в ТНВД благодаря подкачивающему насосу. Давление топлива на входе в насосную секцию ТНВД поддерживается редукционным клапаном.
2. Движение плунжера, подающего топливо в цилиндры мотора, обеспечивается кулачковым валом, в свою очередь имеющим привод от коленчатого вала автомобиля.
3. Вращение кулачкового вала заставляет двигаться плунжер, который поднимается вверх по втулке. При этом последовательно открываются выпускное и впускное отверстие.
4. Создаваемое движением плунжера давление открывает нагнетательный клапан, после чего топливо поступает к топливной форсунке цилиндра дизельного двигателя.
5. Избытки топлива через сливной, винтовой, радиальный и осевой каналы сливаются из плунжера в бак посредством дренажного штуцера.

Как устроен двигатель?

Для повышения технико-экономических показателей дизельного двигателя «Д-245» система его впуска оснащена турбонаддувом, где происходит промежуточное охлаждение воздуха. Установка турбокомпрессора позволила регулировать мощность наддува. Это существенно увеличило крутящий момент при меньшем значении частоты вращения. Наличие турбокомпрессора обеспечило соответствие двигателя современным экологическим стандартам.

Установка свечей накаливания сделала возможным запуск двигателя при низкой температуре воздуха. Присутствие жидкостно-масляного теплообменника позволяет быстро добиться оптимальной температуры масла.

Система смазки двигателя Д-245

Блок цилиндров двигателя

Блок цилиндров является основной корпусной деталью двигателя. Она представляет собой жесткую чугунную отливку. В конструкции установки присутствуют четыре съемных гильзы. Между его стенками и цилиндрами происходит циркуляция охлаждающей жидкости.

Корпусные детали дизеля Д-245

Произведена установка и других конструкционных элементов:

• приливы с крышками для пяти подшипников;
• масляный канал;
• форсунки.

Наружная поверхность блока Д-245 подготовлена особым образом для установки прочих элементов – масляного фильтра, щита распределения, топливных фильтров и пр.

Кривошипно-шатунный механизм двигателя

Кривошипно-шатунный механизм Д-245

На стальном коленвале присутствуют четыре шатунных шейки и пять коренных. В их конструкции есть специальные полости, которые позволяют выполнить дополнительную центробежную установку масла. Они покрываются резьбовыми заглушками.

Осевое усиление коленчатого вала принимают на себя четыре биметаллических полукольца. Их установка произведена в расточках блока цилиндров и в крышке коренного подшипника. Чтобы компенсировать производимые нагрузки, на нескольких щеках присутствуют противовесы. Данный конструктивный элемент Д-245 дополнительно оснащен манжетами, которые выполняют уплотняющую функцию.

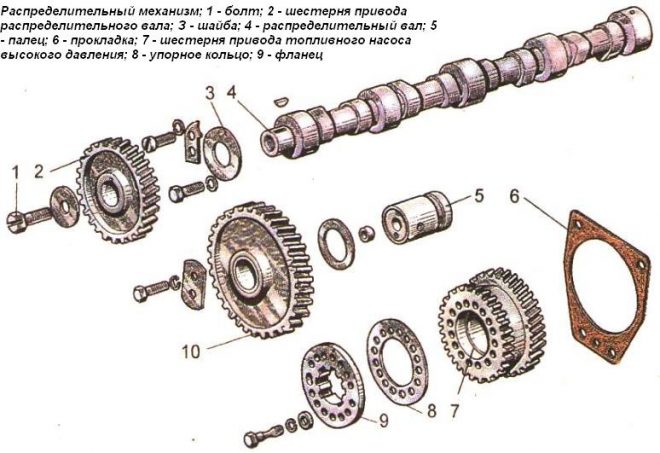

Газораспределительный механизм

В составе данного механизма двигателя Д-245 присутствуют следующие конструктивные элементы:

Газораспределительный механизм Д-245

• распределительный вал;
• клапаны;
• толкатели и коромысла;
• регулировочные винты;
• штанги;
• пружины, оси и стойки коромысел.

Распределительный вал Д-245 является пятиопорным, приводится в действие благодаря коленчатому валу. Свойства подшипников в нем выполняют пять втулок. Коромысла, толкатели и штанги изготовлены из высококачественной стали, клапаны – из ее жаропрочных видов.

Насос

На двигатель Д-245 произведена установка топливного насоса блочной конструкции. Он оснащен кулачковым приводом и золотниковым дозировочным агрегатом. Привод насоса осуществляется от коленчатого вала с включением в процесс шестерней распределения.

ТНВД МТЗ Д-245

Частые проблемы и их предотвращение.

Наиболее часто встречающейся проблемой ТНВД выступает неравномерная и уменьшенная подача топлива. Это вызывает износ большой группы элементов механизма, таких как плунжерные пары, клапаны, рейки и венца втулки. По этой причине также снижается пропускная способность форсунок. Следствие всего этого — потеря мощности и повышенный расход ДТ.

Механизм износится еще при запаздывающем моменте впрыска топлива. Если же произошла поломка кулачкового вала, его подшипников и шпонки — это приводит к абсолютному отказу ТНВД либо, как минимум, ведет к заметным отклонениям

Поэтому важно следить за достаточной затяжкой гайки кулачкового вала во избежание подобных проблем, а также в целом за герметичностью всех узлов

Техническое обслуживание

Конструкция мотора Д 245.9 обеспечивает его надежную работу во время эксплуатации. Однако для того чтобы силовой агрегат функционировал безотказно в течение длительного времени, необходимо помнить о необходимости проведения регулярного технического обслуживания. Несоблюдение сроков технического обслуживания и низкое качество его проведения значительно снижает рабочий ресурс двигателя и приводит к росту финансовых затрат при эксплуатации.

Типы технического обслуживания	Периодичность проведения (км)
Обкатка нового двигателя	1000
Ежесменное ТО	300 — 350
ТО-1	5000
ТО-2	20000
Сезонное ТО	Проводится при переходе к осенне-зимнему или весенне-летнему периодам эксплуатации. Совмещается с ТО-1 или ТО-2.

В общем случае во время проведения любого вида технического обслуживания проверяют:

• уровень моторного масла в картере двигателя;
• уровень охлаждающей жидкости;
• натяжение ремней;
• загрязнение фильтрующих элементов воздухоочистителя.

Кроме того, во время проведения каждого второго ТО-2 необходимо заменить:

• моторное масло;
• фильтрующие элементы в системах смазки и подачи топлива.

Во время проведения сезонного технического обслуживания в обязательном порядке нужно залить в двигатель дизельное топливо и моторное масло, соответствующие сезону эксплуатации.

Дефекты и неисправности, выявленные при техническом обслуживании, необходимо незамедлительно устранить.

Стоимость ремонта ТНВД БОШ, КамАЗ, ЯМЗ, Д-245

Цены действительны с 1 сентября 2021 года

Наименование	регулировка, проверка, руб.	текущий ремонт, руб.	кап. ремонт, руб.
Камаз, ЗиЛ
ТНВД 33, 334 (КАМАЗ), 338 (ЗИЛ-645)	4 500 руб.	9 000 руб.	12 500 руб.
ТНВД 337-40 (КАМАЗ Евро-1)	4 500 руб.	12 500 руб.	18 000 руб.
ТНВД 337-20 (КАМАЗ Евро-2), 323, 324 (ЯМЗ)	5 000 руб.	13 500 руб.	19 000 руб.
ТНВД ЗИЛ-645 (Motorpal)	4 500 руб.	договорная	договорная
ЯМЗ
ТНВД 60 (ЯМЗ-236)	4 500 руб.	9 000 руб.	12 500 руб.
ТНВД 136 (Евро-3) с заменой ЭМП/без замены ЭМП + стоимость ЭМП	8 000 руб.	17 000 руб.	от 23 500 руб.
ТНВД 179 (Евро-3) с заменой ЭМП/без замены ЭМП + стоимость ЭМП	9 000 руб.	19 000 руб.	от 26 000 руб.
ТНВД 80 (ЯМЗ-238)	4 500 руб.	10 500 руб.	13 500 руб.
ТНВД 604/607 (супер МАЗ-236)	5 000 руб.	11 000 руб.	14 500 руб.
ТНВД 806/807 (супер МАЗ-238)	5 500 руб.	12 500 руб.	16 000 руб.
ТНВД 90, 902 (ЯМЗ-240)	5 500 руб.	14 000 руб.	19 500 руб.
ТНВД 421 (ТМЗ-8421)	6 000 руб.	16 500 руб.	22 000 руб.
ТНВД 133 (ЯМЗ-236 БЕ, НЕ)	6 500 руб.	15 500 руб.	20 000 руб.
ТНВД 175, 173 (ЯМЗ-7511)	6 500 руб.	16 500 руб.	22 500 руб.
Тракторные
ТНВД Т-130 (Д-160)	4 500 руб.	9 500 руб.	13 500 руб.
ТНВД Т-170 (Д-180)	4 500 руб.	10 000 руб.	15 500 руб.
ТНВД «Бычок» Д-245.12 / Motorpal 3436 и модификации	5 000 руб.	8 000 руб. / договорная	11 000 руб. / договорная
ТНВД 773, 776 (Бычок, «Зубренок»)	5 000 руб.	10 500 руб.	13 500 руб.
ТНВД УТН, НД, ЛСТН	4 500 руб.	7 000 руб.	10 000 руб.
ТНВД 363 (Д-260) / Motorpal 3491 и модификации	5 000 руб.	11 500 руб. / договорная	15 500 руб. / договорная
ТНВД А-01	4 500 руб.	8 500 руб.	10 500 руб.
МОВ 33, 60 (МАЗ, КАМАЗ)			2 000 руб.
МОВ 333 (евро КАМАЗ)			2 500 руб.
Ремонт корректора			2 000 руб.
Снятие/установка ТНВД-Камаз Евро 2-3, МАЗ Евро 2-3, ЗИЛ-645, Камаз (BOSСH), Бычок, Валдай			5 500 руб.
Форсунки
Форсунка МАЗ, КАМАЗ, трактор, (26, 33, 261)		150 / 300 руб.	750 руб.
Форсунка 273-20 (КАМАЗ Евро-2) (273)		150 / 300 руб.	750 руб.
Форсунка ЗИЛ-645 / 645-20		150 / 300 руб.	750 / 1 100 руб.
Форсунка 171 (Бычок)		150 / 300 руб.	750 руб.
Форсунка 455, 204, 172, 174, 267-01, 51, 181 (Бычок, МАЗ) Евро2		150 / 300 руб.	1 100 руб.
Форсунка Т-130 (Д-160)		150 / 300 руб.	900 руб.
Форсунка импорт, Камаз (Евро-3) (216), МАЗ (Евро-3) (267-21)		150 / 300 руб.	1 300 руб.
Снятие/установка ТНВД КАМАЗ, МАЗ			5 500 руб.
Снятие/установка форсунки ЗИЛ-«Бычок», Валдай, ЯМЗ-75-11 с разд. ГБЦ			550 руб.
Снятие/установка форсунки МАЗ, КАМАЗ, трактор			350 руб.
Установка угла ОВТ МАЗ, КАМАЗ			от 3 000 руб.
Установка угла ОВТ ЗИЛ, Валдай, Зубренок			от 3 500 руб.

Цены действительны при условии ремонтопригодности базовых деталей:

• корпуса ТНВД;
• ТННД;
• кулачкового вала;
• МОВ.

Замена и установка перепускного клапана в стоимость ремонта не входит.

При сильно загрязненном моторе взымается дополнительная плата за мойку топливного насоса высокого давления — 300 рублей.

За срочное выполнение заказа по просьбе клиента взимается дополнительная плата в размере 35% от стоимости заказа.

Стоимость ТНВД и комплектующих.

Новый топливный насос обойдется покупателю в 25-50 тыс. рублей зависимо от завода-изготовителя. Возьмем, к примеру, компанию MOTORPAL — ТНВД ее производства имеют цену 25-35 тыс. рублей.

Стоит также назвать примерную адекватную для нынешнего рынка стоимость главных запчастей, которые могут требовать замены:— форсунки (1500-3000 р./шт.);— установочная плита (3000-5000 р);— шестерня привода ТНВД (3000-5000 р);— вал редуктора ТНВД для Д-245 (3000-5000 р);— топливопровод ВД (до 1000 р);— насос подкачки топлива (1500-3000 р).

Источникavtodisel.rutnvd-resurs.ruavtomechanic.ru

Регулировка подачи топлива ЗИЛ-5301

Для регулировки количества и равномерности подачи топлива секциями насоса надо выполнить следующее. Перед началом регулировки насоса на равномерность и количество подачи топлива каждой секцией проверить:

— герметичность нагнетательных клапанов путем отключения подачи топлива рычагом управления.

Подтекания топлива не допускаются. В случае подтекания нагнетательный клапан в сборе заменить;

— давление топлива во всасывающей полости топливного насоса, которое должно быть 0,07. 0,13 МПа;

— отсутствие подсоса воздуха в местах соединений топливопроводов.

Отрегулировать величину подачи топлива каждой секцией насоса и. равномерность подачи по секциям при частоте вращения 1200 мин -1 в соответствии с регулировочной таблицей. Контроль неравномерности подачи топлива осуществлять по ГОСТ 10578.

Регулировку цикловой подачи топлива на номинальной частоте вращения осуществить с помощью жесткого упора 60 (см. рис.1).

При вворачивании болта (внутрь корпуса) подача увеличивается, при выворачивании — уменьшается.Регулировку топливоподачи на режиме максимального крутящего момента (700. 800 мин -1 ) проводить изменением положения винта 71 корректора.

Для достижения частоты вращения, соответствующей выключению корректора (полное утопание штока корректора), необходимо:

• при завышенной частоте (более 800 мин) — выворачивать регулировочный винт из корпуса корректора;
• при заниженной частоте вращения (менее 700 мин -1 ) — вворачивать винт в корпус корректора.

Величина цикловой подачи определяется ходом штока корректора, который должен быть равен 0,5. 0,7 мм.

Для определения параметров корректирования цикловой подачи следует определить цикловые подачи в диапазоне частоты вращения, расширенном в сравнении с регулировочной таблицей на 50 мин-1 в каждую сторону через 50 мин-1. Для расчета коэффициента максимального корректирования должна быть выбрана наибольшая (из замеренных) цикловая передача.

Равномерность подачи топлива и производительность каждой секции насоса надо регулировать перемещением поворотной втулки относительно зубчатого венца при ослабленном стяжном винте. При повороте втулки влево подача топлива секцией увеличивается, при повороте вправо — уменьшается. После проведения подрегулировки секции насоса стяжной винт зубчатого венца надежно затянуть.

При необходимости изменения подачи топлива одновременно всех 4 секций допускается изменить положение жесткого упора, после чего необходимо проверить начало действия регулятора и равномерность топливоподачи по секциям. Проверить величину подачи топлива при частоте вращения максимального холостого хода, которая должна быть 22,5 мм 3 цикл при частоте вращения 1250 мин -1 .

Болт 56 (см. рис.1) с пружиной холостого хода при частоте вращения максимального холостого хода ввернуть до касания свободного конца пружины в основной рычаг регулятора и законтрить гайкой.

Проверить цикловую подачу топлива при частоте вращения 90. 100 мин -1 , соответствующую режиму пуска.

Средняя цикловая подача топлива при этой частоте вращения должна быть не менее 140 мм/цикл при установке рычага управления до упора в винт максимальной частоты вращения.Проверить принудительное полное выключение подачи топлива при частоте вращения 100 мин -1 , перемещая рычаг управления регулятором в крайнее положение в сторону уменьшения подачи.

Виды топливных насосов

Различают три основных вида топливных насосов:

В рядных установках подача топлива в каждый цилиндр осуществляется отдельной парой «плунжер-втулка».

В распределительных аппаратах подачу смеси обеспечивает одна или две пары устройств.

В магистральных установках горючее нагнетается в топливную рампу. Подобную конструкцию используют в системе Common Rail.

В зависимости от скорости подачи смеси, различают насосы низкого и высокого давления.

В двигателях Д-245 используют устройства типа ТНВД-773. Такими силовыми установками оснащены автомобили МАЗ, ГАЗ, ЗИЛ и другие отечественные машины.
