Стенд для ремонта двигателя своими руками

Работа со стендом

Перед началом эксплуатации следует обязательно провести визуальный контроль системы. При обнаружении каких-нибудь дефектов, которые могут повредить оборудование во время обслуживания, их обязательно устраняют. Если при осмотре таких дефектов нет, можно начинать работу.

Для хорошей и долгой службы конструкции необходимо следить за ее состоянием. Нужно при каждом использовании проверять надежность фиксирующего крепежа, регулярно смазывать все подвижные узлы и хранить установку в сухом месте. Следует исключить вероятность прямого попадания осадков и влаги.

Не стоит нагружать стенд выше фактически рассчитанной массы, чтобы не уронить двигатель из-за поломки. При эксплуатации конструкция должна быть поставлена на устойчивую поверхность. Также стоит использовать фиксационный штифт для поворотного механизма

Работать следует осторожно и внимательно

Нужно следить за грузом, чтобы он располагался по центру. Агрегат должен крепко быть закручен кронштейнами. Обязательно стоит придерживаться техники безопасности, чтоб не повредить двигатель, не травмироваться. При нужном уходе и правильной эксплуатации подставка прослужит долгие годы.

При наличии стенда для разборки и сборки двигателя ремонтные работы проходят эффективно и удобно. Самостоятельно собранные установки позволяют значительно сэкономить средства семейного бюджета на приобретение нескольких моделей. Каждый домашний мастер при желании и наличии соответствующего инструмента сможет собрать подходящую для многих разновидностей механизмов подставку.

Учимся работать со стендом для ремонта двигателей

1. Перед началом работы проверяйте нет ли трещин, швов с трещинами, отсутствующих поврежденных частей.

2. Контролируйте надежность крепежа элементов.

3. После завершения ремонта мойте стенд от загрязнений и держите его в сухом месте, что бы не образовалась на нем ржавчина и коррозия.

4. Подвижные части стенда держите чистыми и смазанными. В марте в городе Челябинске произошел проект «Экспертиза современного российского оборудования для автосервисов». В нем приняли участие ведущие владельцы автомобильных сервисов.

Во главе экспертной группы стоял заведующий кафедрой «Автомобильный транспорт», Прокопьев Валерий Никифорович. В течение 90 дней проводились исследования оборудования, которое выпускает «Автотехснаб». Всего было три этапа: на начальном этапе эксперты оценивали подъемники, на другом шиномонтажные стенды и третий — разборки-сборки двигателя.

Назначение стенда для ремонта двигателя и уход за ним

Не столь важно, почему агрегат вышел из строя, в любом случае результат один – потребность в диагностике и дальнейшем проведении ремонтных работ. В этом случае незаменимым будет специальный стенд, используемый именно для таких целей

На него крепится мотор в подвешенном состоянии, и тогда проводить диагностику, транспортировку и ремонт агрегата становится во много раз проще. Кроме того, большинство подобных механизмов оснащены специальным узлом, благодаря которому угол поворота двигателя можно менять в любом диапазоне, что значительно облегчает проводимые работы.

Но, как и все приспособления, такой стенд также нуждается в хорошем уходе. Поэтому обязательно осуществляйте визуальный контроль для поиска дефектов, и если таковые есть, то с эксплуатацией стоит повременить. Перед каждым использованием проверяйте надежно ли фиксируются все крепежные элементы, если нет, то сделайте перетяжку. И конечно же, держите его только в сухом и чистом месте, убирайте весь мусор после каждого применения, а также регулярно смазывайте все подвижные узлы. Только при правильной эксплуатации стенд, даже самодельный, прослужит довольно долго, надежно и окупится, если вы собираетесь стать мотористом.

Ключевые характеристики стендов для ремонта двигателя

К наиболее важным параметрам, которые помогут правильно купить стенд для ремонта двигателя, относятся:

• Грузоподъемность. Стенды для двигателей легковых автомобилей, как правило, имеют максимальную грузоподъемность до 500 килограмм.
• Диапазон, в котором осуществляется регулировка захвата. Хорошие модели универсальных стендов для двигателя должны быть рассчитаны на захват агрегатов различных размеров. Поэтому чем этот диапазон шире, тем лучше.
• Общие габариты и вес.

Учимся работать со стендом для ремонта двигателей

1. Перед началом работы проверяйте нет ли трещин, швов с трещинами, отсутствующих поврежденных частей.

2. Контролируйте надежность крепежа элементов.

3. После завершения ремонта мойте стенд от загрязнений и держите его в сухом месте, что бы не образовалась на нем ржавчина и коррозия.

4. Подвижные части стенда держите чистыми и смазанными. В марте в городе Челябинске произошел проект «Экспертиза современного российского оборудования для автосервисов». В нем приняли участие ведущие владельцы автомобильных сервисов.

Во главе экспертной группы стоял заведующий кафедрой «Автомобильный транспорт», Прокопьев Валерий Никифорович. В течение 90 дней проводились исследования оборудования, которое выпускает «Автотехснаб». Всего было три этапа: на начальном этапе эксперты оценивали подъемники, на другом шиномонтажные стенды и третий — разборки-сборки двигателя.

Стенды оценивались по двум критериям:

1. универсальность при работе;
2. удобство эксплуатации стенда .

В советское время разнообразия автомобилей, какое мы видим сейчас, не было.

И естественно, стенд для ремонта двигателей, задними мостами и другими элементами, не обладал универсальностью. На данном этапе существуют множество как моделей легкового, так и грузового транспорта.

Поэтому, не редко, для удовлетворения потребности рынка, автосервису приходится устанавливать несколько стендов или один универсальный.

Типы стендов для ремонта двигателей

Естественно универсальный стенд для ремонта двигателей наиболее рациональный. Но, к сожалению, не много производителей стендов, могут предложить современному автосервису универсальные.

Компания «Автотехснаб» в этом вопросе на шаг впереди многих. Пару лет она производит стенды для разборки-сборки силовых агрегатов отечественного и импортного производства.

А в начале 2008 года инженеры компании закончили разработку стенда Р-500Е, который заменил на рынке Р-500.

Вячеслав Иглов, начальник станции технического обслуживания, член экспертной группы заявил: «Оригинальные адаптеры- вот что обеспечивает высокую универсальность стенда, которые позволяют подвесить любой тип двигателя на стенд до массы пол тонны. Многие производители стендов устанавливают лишь 2 степени свободы: вверх-вниз, вправо-влево.

Мотор можно развернуть на сколько угодно градусов и зафиксировать под углом в нужном положении.

На стенде для ремонта двигателей даже есть особое отделения, для сбора технических жидкостей, которые могут вытекать из мотора при ремонте.

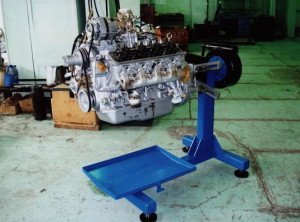

Вторая группа стендов, которые оценивались это стенды Р-770Е и Р-776Е, которые служат для разборки-сборки моторов, коробки, задних мостов, весом до 2 тонн. Конечно для стендов разработаны специальные адаптеры для работы с любыми типами моторов как российского, так и зарубежного производства.

Адаптеры обеспечивают удобство установки двигателей, а червячный редуктор позволяет делать поворот мотора в любом направлении и фиксировать в нужном положении.

Во время проведения мероприятия на стенд Р-776Е установили задний мост ЗИЛ и мотор Kamens.

Фазылов Марс, заместитель начальника автомобильной станции, так отметил: «Нас поразило, что сложностей на этапе установки мотора не было. Его привезла экспертная группа.

А сотрудники компании «Автотехснаб» не предполагали, что мы планируем разместить на стенде. После установки стенд крутился и отлично зафиксировался в нужном экспертном положении. Я считаю, стенд превосходит многих конкурентов. Р-776Е является достаточно универсальным и удобным в эксплуатации».

После трех месяцев изучения стендов для ремонта двигателей компании «Автотехснаб» экспертная группа вынесла вердикт, который произнес Валерий Никифорович Прокопьев: «Характерной чертой всего оборудования компании «Автотехснаб» это во первых их эргономическая продуманность, прочность, надежность, безопасность при использовании. В тоже время цена тоже радует в 1,5 – 2 раза меньше зарубежных аналогов. Мы желаем компании «Автотехснаб» удачи на рынке в реализации их отличных товаров».

Почему ломается двигатель?

Безусловно, все мы хотим, чтобы наше транспортное средство служило нам долго и при этом все время было в отличном рабочем состоянии. Однако такое бывает только в сказках, а на практике даже новые автомобили, взятые из фирменных салонов, уже через несколько лет нуждаются в ремонте. А что уж говорить, когда хозяин не жалеет своего «железного коня»? В общем, множество факторов способствует выходу из строя либо же некорректной работе одной из главных деталей авто – двигателя.

Итак, рассмотрим основные ошибки, приводящие к столь плачевным последствиям. Как уже было сказано, самым негативным образом отражается неправильная эксплуатация транспортного средства, например, использование неподходящего топлива или же низкокачественных технических жидкостей. Также негативно отразится несвоевременная замена масла и ремня ГРМ, постоянный перегруз автомобиля. Еще губительным будет пренебрежение потребностью движка в прогреве в холодное время года. А что уж говорить о неисправностях после механического воздействия вследствие аварии?

Особенности эксплуатации стенда

Итак, работать с такими стендами довольно просто, однако не стоит забывать о технике безопасности

В данном пункте обратим внимание на то, как правильно эксплуатировать подобные приспособления. Строго-настрого запрещается превышать допустимый тоннаж, в противном же случае конструкция может не выдержать перегрузки, и двигатель упадет

Последствия подобной ситуации могут быть самыми разными, и наименьшее –это порча дорогостоящего оборудования. Кроме того, уделяйте достаточно внимания выбору поверхности, на которой и будет находиться данный предмет, она должна быть ровной и, конечно же, способной выдерживать значительные нагрузки.

Следующий критерий – монтаж груза

Движок перед ремонтом необходимо надежно фиксировать строго по центру, при этом действовать следует предельно осторожно и аккуратно. Помните, от надежности крепления может зависеть даже ваша жизнь

И, естественно, если вы приобрели такой стенд в магазине, то не нужно вносить в его конструкцию никакие коррективы, доверьтесь профессиональным разработчикам.

“Trade in” или меняем авто “ключ в ключ”

Услуга “Trade in” подразумевает продажу автомобиля с пробегом, вырученные средства с которой идут в счет оплаты новой модели. Таким способом владельцу остается заплатить фиксированную сумму для того, чтобы пересесть в новое транспортное средство.

Обмен автомобилей “ключ в ключ” отличается от предыдущей услуги тем, что владелец меняет свой автомобиль на подходящую б/у модель при условии соответствующей доплаты.

Эти два относительно новых способа покупки автомобилей исключают риск мошенничества, который распространен в случае, если авто продается “с рук” на рынке. Сделки оформляются ведущими авто компаниями в соответствии с действующим законодательством РФ.

Обзор и стоимость

Для перевозки моторов водомоторниками используются тележки как индивидуального производства под свои нужды, конструкцию и вес мотора, так и промышленного производства (универсального применения), которые можно приобрести в магазинах, торгующих водомоторной техникой и лодками.

Тележка для перевозки лодочного мотора ТМ-2

Тележка предполагает перевозку с двигателем топливного бака, она имеет разборную конструкцию. Упор для устойчивого положения, крепление для стандартного топливного бака, ручка с колесами легко отсоединяются. Для установки мотора на лодку, его необходимо снимать с тележки и переносить к транцу лодки. Вес алюминиевой тележки 8,7 кг, что в два раза легче тележки из конструкционной стали. Стоимость 6500 рублей.

Цена — 6500 рублей.

Тележка Morlab

Это тележка трансформер. Конструкция запатентована. Стойка, упор, ручка для перевозки складываются, тележка в собранном виде очень компактна и позволяет ее брать с собой в лодку. Вес тележки 6 кг, что обеспечивается изготовлением каркаса из квадратного алюминиевого профиля. Специальная конструкция и форма фальш-транца позволяет перекидывать мотор с тележки на транец лодки без поднятия мотора. Стоимость 7500 рублей.

Цена — 7500 рублей.

Чертежи и фото кантователей для двигателей ВАЗ

Самый простой вариант решения этого вопроса показан на фото. Простейший кантователь, правда с одной точкой крепления двигателя и всего тремя дополнительными раскосами, которые снимают основную нагрузку с большей части центральной стойки. А она и без того усилена дополнительным ребром жёсткости в виде того же профиля.

Остаётся вопрос по устойчивости всей конструкции, поскольку опорная площадь относительно невелика. В этом случае можно рассмотреть вариант с двумя точками крепления мотора на стенд. Здесь и двухстороннее закрепление двигателя, что также равномерно распределяет нагрузку по стойкам, и большая опорная площадь, что исключает опрокидывание конструкции.

Все размеры, приведённые на чертеже, соответствуют размерам ВАЗовских шпилек и посадочных плоскостей, а от проворота мотор фиксирует стопорный палец. Механизм фиксации позволяет выбрать одно из шестнадцати положений, чего вполне достаточно для обслуживания любого двигателя. Удачной всем работы!

Читать дальше: Замена переднего кардана сузуки гранд витара

После того как сделал себе кран www.drive2.ru/c/1481270/ осталось еще немного железа, и я решил еще сделать кантователь для двигателя, всё таки лучше перебирать двигатель на стенде чем на коленках, ну и вот что из этой затеи получилось

Отличительные особенности хороших стендов для ремонта двигателей

Премиальные кантователи двигателя прежде всего отличаются повышенной прочностью. Главным образом это достигается за счет соответствия высоким стандартам качества и применению высококлассных материалов для изготовления. Также для них характерны эффективные конструктивные решения, которые повышают удобство работы. К таковым могут относиться:

• Складная конструкция. Она делает кантователь двигателя компактным и удобным для хранения.
• Фиксаторы крепежного узла. Если они предусмотрены, то крепежный узел будет способен не только поворачиваться на 360 градусов, но и надежно фиксироваться в различных положениях.
• Очень широкий диапазон регулировки крепления силового агрегата.

В качестве примера надежной премиальной модели с повышенной функциональностью можно привести стенд-кантователь двигателя с артикулом GE-ES1000 от немецкого производителя Garwin (грузоподъемность оборудования составляет 900 килограмм).

Стенд для переборки двигателя своими руками

Недавно успешно прошел испытания кантователь двигателя, который я сделал специально для ремонта волговских моторов.

На него можно повесить двигатель со всем навесным, повернуть и зафиксировать в любом удобном положении. Конструкция продумана так, чтобы ничто не мешало разобрать двигатель до голого блока. Крепление лап к двигателю — вместо кронштейнов крепления подушек.

Ось вращения двигателя расположена приблизительно в его геометрическом центре. За счет этого конструкция получилась максимально компактной. Плюс ко всему, стенд разборный — удобнее хранить.

Думаю, всё будет понятно по фотографиям.

Основа — рама из швеллера 60мм. К раме привинчены стойки с опорными шарнирами вверху. Шарниры сделаны из трубы, открываются на петлях. После установки двигателя всборе с лапами на стенд, петли закрываются и фиксируются гайками.

Чтобы закрепить двигатель в нужном положении на одну из осей ставится съемный хомут. Достаточно его ослабить, повернуть двигатель и зажать.

На двух колесах по диагонали сделал стопора — изогнутая пластина привинчивается болтом к раме, зажимая колесо.

Снизу к раме пристёгивается поддон. Его выгнул из листа кровельной оцинковки.

Размеры могу сказать только приблизительно — всё вымерял по месту, поставив пустой блок на чопики. Рама примерно 60х80 см, высота стоек 35 см.

Материалы — самые доступные. Швеллер 60, швеллер 50, труба диаметром 36 и 28, две пластины 8мм, колёса от тележек. Инструменты — болгарка, сварка, дрель, напильник.

Comments 25

Стенд выглядит многообещающе. Два вопроса. Первый: не лучше ли мне будет добавить высоту стоек ( мой рост 180 см)? Второй: какой длины швеллеры на кронштейнах? Если есть еще полезные советы извлеченный из опыта пользования кантователем рад буду воспользоваться. Предстоит ремонт двигателя.

Мой рост примерно такой же, высоты стенда мне хватает. Длина швеллера — около 20 см. Все размеры получились оптимальные — и компактно и удобно. Только механизм фиксации положения двигателя переделал — хомут плохо держит. Приварил звёздочку от велосипеда и подпружиненный фиксатор.

Особенности проектировки моторного стенда

Конечно, можно обойтись и без всяких кантователей и разбирать жигулевский двигатель на ящике или на верстаке, если он есть. Но всегда будет присутствовать риск, что мотор выскользнет и упадёт на ноги или на пол, всегда нужно кого-то звать на помощь, всегда неудобно. Некоторые из чертежей, показанных на страничке, разработаны специально для двигателей ВАЗ, а некоторые — универсальные. Но все они работают у своих хозяев и облегчают ремонт двигателя.

Читать дальше: Универсальные фары ближнего и дальнего света

Главное, чего необходимо добиться, это устойчивости и жёсткости. Не каждый заканчивал ВУЗ с пятёркой по сопромату и технической механике, поэтому некоторые основные моменты мы приведём, как базу для постройки своими руками или изменения тех размеров, которые указаны на чертежах. Также существует масса вариантов кантователей, которые крепят двигатель только за одну консоль. Это вызывает повышенную нагрузку на одну стойку. Такая конструкция тоже имеет право на существование, но при соблюдении некоторых условий.

В любом случае, стенд буде изготавливаться из профилей, неважно, это будет труба квадратного сечения, мощный уголок или двутавр. В местах соединения двух профилей не избежать определённой подвижности. В этом случае придёт на помощь обычный треугольник, который есть самой жёсткой и неразрушаемой фигурой

Следовательно, необходимо максимально разгрузить центральную стойку, а сделать это можно только при помощи откосов, чтобы максимум нагрузки приходился на опорный треугольник

В этом случае придёт на помощь обычный треугольник, который есть самой жёсткой и неразрушаемой фигурой. Следовательно, необходимо максимально разгрузить центральную стойку, а сделать это можно только при помощи откосов, чтобы максимум нагрузки приходился на опорный треугольник.

Очень важно правильно расположить центр тяжести и избавить нижнюю раму от нагрузок на изгиб. Здесь тоже в конструкцию придётся включить несколько раскосов. Центр тяжести должен располагаться так, чтобы была возможность без проблем вращать двигатель, но при этом вся конструкция сохраняла стабильную устойчивость

Учитывать нужно как вес одного блока цилиндров, так и его вес вместе с головкой блока, маховиком и коленвалом

Центр тяжести должен располагаться так, чтобы была возможность без проблем вращать двигатель, но при этом вся конструкция сохраняла стабильную устойчивость. Учитывать нужно как вес одного блока цилиндров, так и его вес вместе с головкой блока, маховиком и коленвалом.

Требования к стенду-кантователю

Кантователь, или стенд кантователь, представляет собой устройство, которое способно выдержать вес двигателя автомобиля, при этом мотор на стенде не лежит, а закреплён подвижно. Таким образом, для того чтобы получить доступ, к примеру, к картеру, не нужно переворачивать его на верстаке, думать, как укрепить блок цилиндров на поверхности. Двигатель, закрепленный на оборудовании, может беспрепятственно вращаться вокруг своей оси и иметь несколько фиксированных положений, в зависимости от конструктивных особенностей. При этом необходимо добиться нескольких показателей:

устройство не должно занимать много места в гараже:

двигатель должен фиксироваться прочно и жёстко;

конструкция должна позволять прикладывать определённое усилие, при этом сохраняя устойчивость;

конструкция должна быть жёсткой;

кантователь должен позволять легко выбирать нужное положение двигателя, надёжно его удерживая.
