Промывка инжектора своими руками: пошаговая инструкция

Особенности работ

Если элемент не держит давления, то есть после первого нагнетания давления еще до включения ее в работу он начал пропускать чистящее средство, то форсунка в обязательном порядке заменяется.

Недопустимо дальше использовать также элемент, который даже после включения в работу не распыляет чистящее средство, являясь очень сильно забитым.

Закончив с промывкой, устанавливаем рампу на место, закрепляем, подсоединяем проводку и патрубки. Затем бензонасосом закачиваем бензин в рампу и проверяем все соединения на наличие подтеков.

Выполнить такую операцию первый раз может оказаться несколько сложно, поскольку необходимо одновременно следить за работой форсунки и подавать жидкость в шланг.

Но в дальнейшем промывка не должна составлять проблем, тем более приспособление уже будет иметься под рукой.

Узнайте больше: Как чистить инжектор своими руками в домашних условиях.

Стенд регулировки форсунок (Самодельный)

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

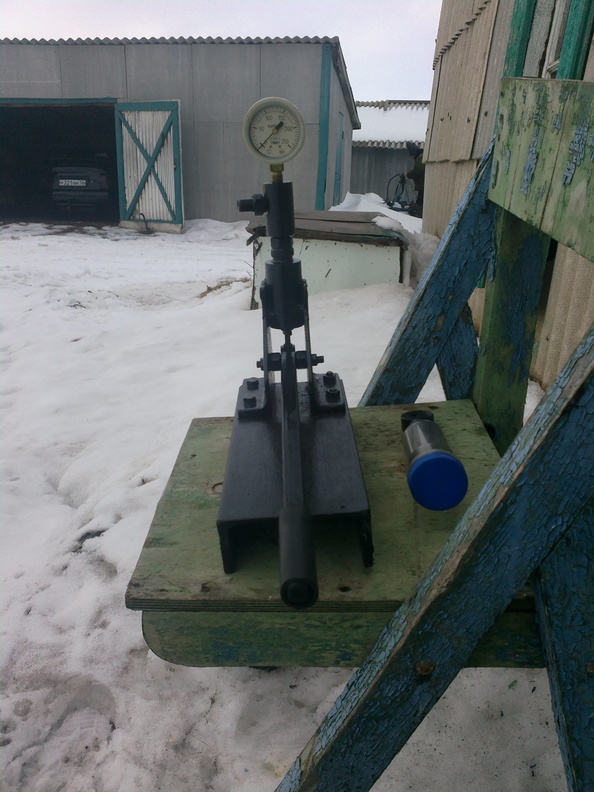

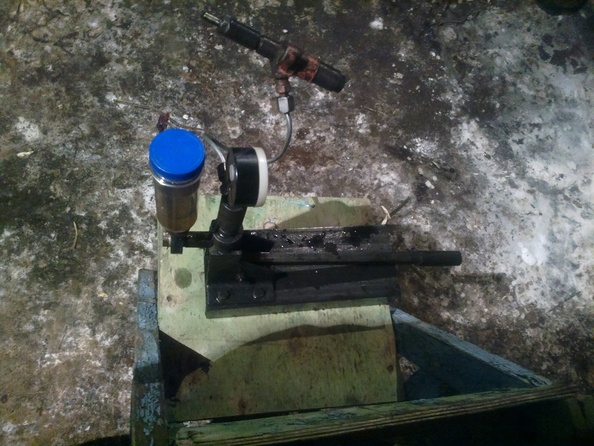

Для регулировки форсунок в домашних условиях был сделан стенд (мысль была взята из Фермер. ру.)но был улучшен ,плунжер от тнвд-МТЗ ,остальное(корпус тройник штуцера ) выточена на токарном станке и установлено на швеллере ,установлен клапан обратный .

я в прошлом году за 3т.р купил

спасибо земеля за доброе слово

такой стенд и мне нужен все никак указатель непопадаетса соответствующий а ви с чего подобрали

Для регулировки форсунок в домашних условиях был сделан стенд (мысль была взята из Фермер. ру.)но был улучшен ,плунжер от тнвд-МТЗ ,остальное(корпус тройник штуцера ) выточена на токарном станке и установлено на швеллере ,установлен клапан обратный

А можна по подробней чертежи,размеры,чё да как?

привет Кулибины корпус просверлен сверлом на 15 потом проточен подд плунжер в верхней части с секции тнвд мтз клапан пружина штуцер в корпусе нарезана резьба в которую ввернут штуцер с боку корпуса отверстие подачи д . т установлен обратный клапан и крепитса бачок штуцером на 14 топливный верхняя часть сделана как тройник резьба под манометр выход под форсунка и под штуцер тнвд основание швелер ручка квадрат на фото небыло пружины возврата плунжира и ограничитель хода рычага что бы плунжер невыпадал манометр кислородного редуктора он до 250 можно побольше

и себе нужно сделать. а какое давление в форсунках мтз.?

привет ИванИван зайдите на фермер ру там есть темаРегулировка ТНВД и форсунок в ней вы и найдете ответ я делаю 180

виставил себе 185 в процесе идет усадка распилителей и получетса норма

Сергей 56рег Ешё раз для особа одарёных сфотайте как крепится ручка и плунжер.

с боку корпуса отверстие подачи д . т установлен обратный клапан и крепитса бачок штуцером на 14

из чего и для чего этот клапан

привет Тиндирович на первом фото видно ручку просто обыкновенный квадрат конец его закруглен что-бы шток плунжера не заедал вовремя работы на шток как на ТНВД установлена шайба и пружина чтобы шток и ручка возвращались в исходное положение на третем фото видно бачок и выточен переходник в нем находится пружинка от механической ручки и клапан из шарикого подшипника который упирается в штуцер ( топливный на 14) который крепит бачок клапан служит для того чтобы вовремя нагнетания плунжера (д из топливо) невозвращалось в бачок вовремя закачивания открывает если что-то неясно пишите я отвечу

Чистка со снятием форсунок

Сильные загрязнения системы впрыска удаляются таким способом, который подразумевает снятие форсунок и их отдельную прочистку. Данный способ позволяет добиться наилучших результатов. Главным преимуществом очистки инжекторных форсунок жидкостью является восстановление работоспособности таких инжекторов, которые конструктивно имеют сложную конфигурацию своих внутренних каналов.

Инжектор демонтируют и производят индивидуальную очистку каждой форсунки на специальном стенде. Данный подход позволяет сравнить производительность, форму факела, направление и качество распыла до начала чистки и после неё. Дополнительно можно сравнить и проанализировать работу всей группы форсунок в совокупности.

Принцип работы очистного стенда заключается в том, что его системой управления осуществляется имитация работы форсунок на двигателе. Вместо бензина через них пропускается жидкость для промывки инжекторов. Оператор стенда управляет частотой электрических колебаний клапана форсунки. Главной задачей становится возникновение в канале топливоподачи кавитации. Под кавитацией следует понимать образование пузырьков воздуха в жидкости.

Гидродинамическая кавитация обеспечивает движение иглы форсунки в потоке очищающей жидкости с большой скоростью. За различными выпуклыми частями образуется вакуум. Под давлением окружающей жидкости вакуум моментально делится на большое количество микроскопических пузырей, которые «хлопают». Получается эффект микровзрывов, а энергия от них оказывает воздействие на лаковые и грязевые отложения, которые образовались внутри топливного канала инжектора и на самой игле.

Результатом такой операции становится эффективное разрушение и удаление отложений и грязи в каналах форсунки, а также промывка сетчатого фильтра инжектора. Возникшую кавитацию оператор определяет визуально. Струя светлой жидкости, выходящая из форсунки,  становится коричневой. Цвет жидкости на выходе меняется из-за отслаивающихся шлаков.

Стенд позволяет дополнительно выявить изменения параметров  работы электрических и механических элементов форсунок. Благодаря этому можно заблаговременно принять решение о необходимости очистки инжекторов, целесообразности дальнейшего их использования без промывки или полной замене.

Показатель производительность форсунок определяется как перед, так и после их очистки. В тех случаях, когда очищенные форсунки демонстрируют разные показатели производительности с разбегом более чем 5%, тогда их необходимо заменить. Неисправные инжекторы меняют как по одной штуке, так и группой.

Промывка позволяет выявить то, что электромагнитный клапан изношен и не закрывается полностью. Это означает, что такая форсунка  течет в тот момент, когда на неё не подается электрический импульс. Данная неисправность приводит к перерасходу топлива, увеличивается нагар на клапанах, поршнях и т.д. Инжекторы с подобной проблемой лучше сразу заменить.

Чистка инжектора ультразвуком

Одним из распространенных способов очистки форсунок является использование установки, которая очищает предварительно снятые инжекторы в специальной ультразвуковой ванне. Данный способ обеспечивает высокие результаты, хотя некоторые эксперты считают лучшим способ очистки форсунок методом гидродинамической кавитации.

Ультразвуковая ванна является открытой емкостью, которую наполняют очищающей жидкостью. С наружной части в дно такой ванны вмонтировано устройство, которое представляет собой излучатель ультразвуковых колебаний. Сопло форсунки для очистки опускается в ванну. Во время прохождения через очищающую жидкость ультразвуковая волна запускает кавитационный процесс. Во время кавитации образуются пузыри, которые лопаются и образуют ударные волны. Эти волны оказывают разрушительное воздействие на грязь и отложения, которые скапливаются на поверхности сопла форсунки и в каналах.

Преимущества и недостатки ультразвука

Автомобилисты регулярно спорят о пользе и вреде ультразвука для чистки форсунок. Эксперты уверены, что он оказывает негативное влияние на керамическую поверхность и отдельные элементы внутри системы. Именно поэтому настоятельно рекомендуют свести к минимуму период воздействия ультразвука. Другие специалисты говорят о том, что он помогает эффективно промывать все отложенные загрязнения.

Главное преимущество такого способа заключается в возможности очистки полностью засорившегося отверстия сопла. Если использовать химические реагенты, они не смогут проникнуть внутрь форсунки. Чтобы выполнить чистку, потребуется демонтаж детали. Не каждый человек сможет самостоятельно выполнить такую процедуру. Нужно обращаться на станцию технического обслуживания, где работают квалифицированные мастера, и есть соответствующее оборудование.

Ультразвуковая очистка форсунок противопоказана, если форсунки изготовлены из тефлона или керамики

Можно выделить следующие недостатки, на которые стоит обратить внимание:

1. Трудоёмкая работа, требующая определённых усилий и времени. Чтобы выполнить очистку, мастер демонтирует и установит обратно форсунку.
2. Могут повредиться керамические элементы, которые являются наиболее уязвимыми.
3. Ультразвуковая очистка наиболее затратная в сравнении с другими способами. Для работы требуется дорогостоящее оборудование, разборка важных узлов двигателя. В качестве профилактических мероприятий ультразвук является не наилучшим вариантом.

Этот способ подходит автовладельцам, у которых сильно засорились форсунки. Перед началом выполнения работ требуется провести диагностику транспортного средства. В некоторых случаях проблема с мотором может скрываться в других неисправностях. Во время ультразвуковой очистки мастер на станции технического обслуживания обязан полностью осмотреть деталь на наличие повреждений.

В большинстве случаев от неправильной работы выходит из строя колпачок. Его поверхность становится повреждённой и деформированной. В такой ситуации требуется полная его замена. Дополнительно проводят проверку электрических разъёмов. На поверхности контактов не должно быть следов коррозии, грязи, пыли. При необходимости их также заменяют.

Только в условиях автомастерской специалист сможет проверить производительность форсунок. Для этой цели используют мерные цилиндры, которые способны сымитировать реальные условия работы. Их проверяют в течение 5 минут, после чего измеряют количество жидкости.

Промывка дизельных форсунок

Топливная система дизелей в ходе эксплуатации склонна к загрязнениям, в ней накапливаются отложения, мусор.

Для обработки форсунок двигателя применяют такие жидкости:

LAVR ML-102

Уникальная формула с эффектом раскоксовки. Для реализации средства применяются банки объемом 1 л.

Достоинства

1. Эффективная, подходит для прочистки одного насоса или комбинации насос+форсунки.
2. Цена невысокая.
3. Эффективность хорошая.

Недостатки

Не следует применять слишком часто.

Цена флакона – 550 рублей.

Jet Cleaner Hi-Gear

Очищающая формула для форсунок. Эффективно справляется со смоляными наростами, восстанавливает распылительный факел (а точнее, его форму), нормализует динамику горения рабочей смеси. Использование такой жидкости предотвратит появление нагара в группе поршней и цилиндров. Предупреждает жидкость износ пар плунжера. Она не опасна для нейтрализаторов каталитиков, турбопокомпрессорных установок.

Тара разная – это 295, 312 мл, 3.78 л.

Достоинств

Эффективная формула

Недостатки

Недостатком можно назвать высокую стоимость.

Цены – от 350 до 2100 рублей.

Ликви Моли Diesel-Spulung

Состав для дизельных форсунок, убирает все отложения, увеличивает цетановое число и гарантирует уверенный пуск двигателя. Токсичность отработанных газовых масс снижается, топливная система очищается. Средство обеспечивает эффективную защиту от коррозии, активизирует сгорание активных веществ, снижает токсичность выхлопов, улучшает степени приемистости мотора. Эффективность зависит от правильности применения.

Достоинства

1. Очищает все отложения.
2. Увеличивает цетановое число.
3. Гарантирует уверенный пуск двигателя.

Недостатки

Высокая стоимость

Цена – до 800 рублей.

LAVR Jet присадка Cleaner Diesel

Присадка универсального действия активизируется под воздействием высоких температур, форсунки не засоряет, фильтры и топлипроводы тоже. Также вещество связывает воду, предупреждает появление пробок льда, коррозию. Вода в топливе связывается.

Заливают объем с учетом количества топлива в баке.

Достоинства

1. Расход экономичный
2. Цена доступная.
3. Функционал, согласно оценкам экспертов, средний (если сравнивать с аналогами).

Недостатки

нет

Цена 310 мл около 240 рублей, производство Россия.

System PurgeWynns Diesel

Присадки для форсунок, эффективно удаляют загрязнения без предварительной разборки, достаточно применять специальную жидкость. Повышают эффективность специального фильтра и эксплуатации системы рециркуляции отработанных газовых масс, быстро восстанавливают холостой ход. Отзывы отличные.

Достоинства

1. Эффективная формула
2. Хорошие отзывы

Недостатки

Минусов в плане рабочих характеристик нет, но цена не самая низкая в своем классе.

Цена в районе 700 рублей.

Промывка без демонтажа

Конечно, можно промыть инжектор своими руками, просто добавив в бак с топливом моющую присадку, но описанный ниже способ более эффективен.

Чтобы промыть форсунки своими руками не снимая их с двигателя, нужно сделать приспособление для подачи к ним промывочной жидкости под давлением. Для этого понадобится:

1. Топливный фильтр.
2. Два хомута.
3. 1,5 м шланга. Это должен быть шланг подачи топлива для автомобиля. Тогда он подойдет по внутреннему диаметру и не будет разрушаться промывочной жидкостью.
4. Двухлитровая пластиковая бутылка.
5. Сверло диаметром 13 мм.
6. Автомобильный компрессор для подкачки колес.
7. Два вентиля для бескамерных колес.

Изготовление приспособления: В днище и пробке бутылки просверлите отверстия Ø 13 мм. Вставьте в них соски для бескамерных колес. Из вентиля в крышке выверните ниппель. После чего наденьте на него шланг и закрепите его хомутом. К другому концу шланга подсоедините вход топливного фильтра и тоже зафиксируйте его хомутом. Устройство для промывки форсунок своими руками готово.

Чтобы промыть форсунки не снимая их с двигателя, сначала запустите двигатель и прогрейте его до рабочей температуры. После этого нужно снизить давление в топливопроводе. Для этого отключите от бензонасоса питание или массу и запустите мотор. Когда давление в бензопроводе сравняется с атмосферным, двигатель перестанет работать. Теперь снимите шланг бензопровода с металлической трубки, прикрепленной к кузову машины. Вставьте в него выход топливного фильтра приспособления для промывки форсунок и затяните на краю шланга хомут. Снимите пробку с бутылки и залейте в нее средство для промывки форсунок. Накрутите пробку обратно и затените ее. Наденьте шланг подкачки компрессора на вентиль в дне бутылки. Бутылку подвесьте на открытый капот горлышком вниз. Включите компрессор и создайте внутри бутылки давление около 3 кг/см2. Теперь, когда в форсунки вместо бензина поступает промывка нужно запустить двигатель. Он будет работать на ней как на бензине. Чтобы промыть форсунки, нужно сжечь около литра промывочной жидкости. После 15 минут работы двигателя на холостом ходу нужно заглушить двигатель и подождать 15 минут, чтобы засоры как можно лучше намокли. Потом запустить мотор, и дожечь жидкость.

Пока идет промывка, нужно следить за давлением в бутылке, а при его снижении включать компрессор. Выше 3 атм. поднимать давление в бутылке не нужно. Когда промывка в бутылке кончится, а двигатель остановится, нужно демонтировать промывочную систему и восстановить штатную схему питания двигателя. После этого следует поменять масло с масляным фильтром. Это нужно сделать из-за того, что часть промывочной жидкости не сгорит в цилиндрах, поэтому будет снято со стенок цилиндров маслосъемными кольцами и стечет в поддон, разбавив масло. Иногда после очистки инжектора своими руками таким способом свечи зажигания выходят из строя, и их приходится менять.

Промывка после демонтажа

Для этого вам понадобится: два баллончика средства для чистки карбюратора, кнопка электрического звонка, изолированные провода, лампочка на 12 В мощностью 21 Вт (например, из фонаря указателя поворотов), шприц для инъекций и моток полихлорвиниловой изоленты, две клеммы, подходящие к контактам форсунки. Шприц нужно подобрать такого размера, чтобы в него плотно вставлялась входная часть вашей форсунки с уплотнительным кольцом. Часто подходит шприц объемом 2-3 см3.

Трубочку от баллончика состыкуйте с носиком шприца, а стык замотайте изолентой.

• Сбросьте давление в топливной системе, как описано в предыдущей части (прогревать двигатель не нужно).
• Отсоедините от рампы подвод топлива с обраткой и снимите ее.
• Отключите форсунки от жгута проводки и выньте их.
• Замочите распылители всех форсунок на час в очищающей жидкости.
• Выньте из шприца поршень и вставьте туда форсунку с уплотнительным кольцом.
• Один контакт форсунки подключите к отрицательной клемме аккумулятора напрямую. Другой через последовательное соединение кнопки с лампочкой к положительной клемме.

Трубочку присоедините к баллончику, нажмите на его клапан и на электрическую кнопку. Из распылителя будет вылетать очищающая жидкость. Продолжайте промывку до тех пор, пока распыление не станет мелким, а факел широким. Если замачивание и промывка своими руками не приносит желаемого результата, значит отложения на распылителях слишком плотны, и не поддаются химической очистке своими руками. Тогда вам необходимо воспользоваться для чистки ультразвуковой ванной.

Как разобрать

Для начала нужно снять форсунку с рейки.

Зона вокруг форсунки тщательно промывается, продувается и просушивается

Особенное внимание надо уделить месту, куда присоединяется топливный провод.
Открутить гайки провода, но очень аккуратно и постепенно, если в намерениях есть и дальше использовать топливопровод. Перед откручиванием рекомендуется надеть защитные перчатки.
Закрыть штуцер заглушкой или кусочком чистого полиэтилена, а затем обмотать изолентой.

Далее форсунка проверяется визуально.

1. Каталожный номер должен быть выбит на корпусе форсунки, а сверху него записан индивидуальный код из 16 знаков. Это будет свидетельствовать об оригинальности детали, которую стоит чинить (на оригинальную деталь стоит тратить время, китайский аналог – лучше сразу заменить).
2. Если на торце форсунки заметна грязь, то это недопустимо. Нужно отмочить распылитель и корпус форсунки в специальной жидкости Вин Эс.

Теперь время начать разборку.

1. Для начала нужно отвернуть стягивающий крепёж форсунки, после чего поместить его в ванну.

По причине засорения дросселя внутри форсунки или из-за слабого примыкания солярка вытекает обратно в бак, а это, соответственно, приводит к ненормальному впрыску и потере давления в рейке.

Портятся также распылитель форсунки с иглой, хотя и в меньшей степени. Зазор между этими составляющими форсунки тоже маленький, что может привести к быстрому изнашиванию. Что касается износа иглы, то на ней со временем образуются царапины и повреждения.

При сортировке форсунки в бытовых условиях огромную пользу принесёт хорошая, качественная лупа. Большая часть внутренних деталей форсунки мелкая, лупа позволит все их видеть, ничего не потерять. К мелким элементам относятся также круглые металлические шарики, выполняющие очень важные функции внутри форсунки.

Видео: устройство пьезофорсунки Бош

После ремонта форсунка изменит те характеристики, которые зашифрованы в коде. Блок управления должен адаптироваться к новым правилам, на это уходит время. Как правило, если не влезать принудительно в мозги автомобиля, около 1 месяца может уйти на полноценную адаптацию. И помните, что в некоторых случаях форсунку легче заменить, чем реставрировать. Особенно, если на них заметно много дефектов.
