Неработающие стеклоподъемники: причины и способы устранения поломки

Ремонт ручного стеклоподъемника и возможные проблемы

Ручные подъемники – это самый простой способ поднимать и опускать окна, если не считать кожаных ремней, встречающихся на автомобилях эпохи начала прошлого века. Это означает, что они надежны и имеют мало проблем в течение срока службы автомобиля. Тем не менее, время от времени возникают проблемы. Суть в том, что когда вы поворачиваете ручку окна, а окно не поднимается и не опускается, либо кривошипно-шатунные механизмы изношены, либо не в порядке регулятор. Также коленчатые механизмы иногда изготавливаются из пластика, который может износиться при многократном использовании.

Или, возможно, рычаг регулятора не выровнен в своей нижней направляющей. Часто это приводит к тому, что точка вращения просто вырубается. Для починки возьмите отвертку и снимите рукоятку, чтобы проверить зубья шестерни. Если зубья шестерни в порядке, снимите дверную панель и посмотрите на колею регулятора.

Если рукоятка не поворачивается, это означает, что регулятор застрял. Наиболее вероятной причиной является то, что маленькие колеса на гусеницах могли что-то зацепить. Для проверки исправности механизма снимите дверную панель, наденьте ручку и поверните ее, наблюдая за регулятором на предмет застревания гусеницы.

Первым шагом в любой проблеме электрического окна является нажатие переключателя окна вверх/вниз и прослушивание. Если вы ничего не слышите, возможно, проблема в переключателе или двигателе подъема. Переключатель проще и дешевле заменить, поэтому начните с него.

Если не реагируют задние стекла

Если задние стекла не работают, воспользуйтесь простым решением и проверьте выключатель блокировки двери водителя. Возможно, он случайно за что-то зацепился, и, если он активирован, это помешает работе органов управления заднего стекла.

Если не работают все окна

Если все окна перестают работать одновременно, причина поломки предохранитель или реле, которые необходимо проверить или заменить. На более новых автомобилях, особенно в купе без оконной рамы, в двигателе имеется компьютерный модуль, который подсчитывает обороты передач, чтобы он мог отслеживать, где находится окно и когда прекращать его подъем. Если модуль не имеет стабильного питания или был отключен, он не будет знать, находится ли окно вверху или внизу, поэтому его необходимо повторно инициализировать.

Медленное движение

Если появляются такие симптомы, как медленный подъем или отсутствие движения, возможно, изнасился мотор окна. Как и любой электродвигатель, стеклоподъемники со временем могут «сгореть». Визуально двигатель подъемника не будет показывать никаких проблем, но если вашему автомобилю более 10 лет, возможно, пришло время заменить мотор лифта.

Подъем окон с задержкой или рывками

Окна, которые колеблются при подъеме или опускании, обычно не являются проблемой регулятора. Это, скорее всего, связано с необходимостью технического обслуживания направляющей окна. Для полнокадровых окон – левая и правая сторона окна выступает в качестве направляющей для стекла. Для устранения поломки нанесите силиконовую смазку на направляющие и несколько раз поднимите и опустите стекло.

Также проблемы с тем, как работает оконная система вашего автомобиля может сигнализировать о проблеме, которая возможно ухудшится со временем, возможно даже приведет к тому, что окно вообще не будет перемещаться вверх или вниз.

Проверьте предохранитель

Еще одна распространённая причина проблем с работой системы подъема связана с сильной нагрузкой, которую испытывают контакты на общем пульте управления стеклоподъемником. Так как специалисты «АвтоВаза» не предусмотрели в электросхеме разгрузочного реле, пульт не в силах выдержать этих нагрузок. В итоге отказывают и передние стеклоподъемники, и задние. В этом случае владельцу придется устранять проблемы в пульте.

Если отказались выполнять свои функции стеклоподъемники сразу со всех сторон, тогда рекомендуется проверить целостность предохранителя на 30 А. Искать его следует под капотом, в монтажном блоке. Если этот элемент сгорел, тогда будет видно темное место, где было короткое замыкание. Также будет не лишней проверка состояния изоляции проводов. При этом особо внимательно нужно просмотреть провода в местах перехода с кузова на двери.

Что делать, если не работает моторчик стеклоподъемника

Основные неисправности. Неполадок в работе стеклоподъемника, может быть, много, но самые распространенные следующие:

Зависает коллектор электрического мотора, это устройство, отвечающее за процесс работы стекол. Обычно такое возникает при перегреве колебаний температур, щеточек из графита и тем самым запускает процесс перегревания и плавления гнезд. В начале неисправности можно два раза стукнуть по двери. Но если через неделю метод перестанет работать, то придется его ремонтировать.

Перестал работать мотор стеклоподъемника

Контакт не выдерживает нагрузок, которые приходятся на них, отчего ломаются все стеклоподъемники и тогда уже придется отремонтировать не только их, но и пульт.

Причины неисправности

Мелкие неисправности или поломки могут возникнуть по разным причинам:

1. После ДТП. Если удар пришелся в боковую дверь. Может проявляться как в некорректной работе стеклоподъемника, так и в полном отказе в работе данного узла.
2. При попадании влаги или сырости. Конечно, дверь автомобиля достаточна герметична. Но в некоторых случаях происходит замыкание электрических компонентов стеклоподъемника из-за конденсата или долгого пребывания машины в глубокой воде.
3. Установка некачественных или бракованных компонентов.

Рассмотрим наиболее часто встречающиеся проблемы.

Сбои в электрике

Электрическая поломка – самая простая, так как ее проще всего исправить. Сбои в электрике могут произойти по причине:

1. Плохого контакта на кнопке/реле управления открывания. Чаще всего это наблюдается при недостаточном контакте в устройстве включения. Окислившиеся или стертые площадки питания на плате не проводят ток в цепи. Стеклоподъемник начинает дергаться, либо вовсе выходит из строя.
2. Замыкания проводов. В двери есть подвижные элементы. Проводка в этих местах может перетереться или оборваться. Питание пропадает и стекло перестает подниматься и опускаться.
3. Перегорание предохранителя. При резком скачке в цепи автомобиля может сгореть предохранитель, которые стоит в цепи стеклоподъемника.
4. Неисправность мотора/редуктора. Здесь может быть много причин: от выгорания и залипания щеток, до окисления контактной группы на моторчике.

При любом типе неисправности стоит провести диагностику в специализированном СТО. Но сначала стоит проверить предохранители стеклоподъемников. Чаще всего причина поломки кроется в этом месте.

Механические дефекты механизма

Дефекты в механике возникают намного чаще, чем электрические. Они также могут стать причиной поломки стеклоподъемника. Наиболее часто встречающиеся поломки механизмов:

1. Обрыв тросика. Редко встречающаяся неисправность. При таком дефекте стекло «падает» в коробку двери и не поднимается с кнопки.
2. Погнутые рычаги или направляющие. В этом случае происходит заедание работы или полное игнорирование работы с кнопки.
3. Выход из строя шестерни редуктора. Современные автомобили часто компонуются пластиковыми шестеренками, которые быстро стираются, трескаются или крошатся. Зубья начинают проскакивать. Стекло дергается или поднимается рывками.
4. Залипание или заедание механизма из-за отсутствия смазки. Часто встречающаяся «болячка» на старых автомобилях. Ресурс механики не бесконечен, она также требует бережного отношения и своевременного ухода. За годы эксплуатации машинная смазка на подвижных узлах высыхает. Детали начинают притираться и заедать между собой.

Перечисленные дефекты можно починить только на разобранной двери. При этом потребуется докупать испорченные или поломанные компоненты.

Прочие причины поломки стеклоподъемников

Иногда стекло перестает нормально открываться по непонятным на первый взгляд причинам. Это может произойти из-за:

1. Сильного мороза. В теплом салоне образовывается конденсат. Ночью машина остывает, и в морозную погоду скопившаяся влага образует лед на местах примыкания стекла к двери. Также ледяная корка может образоваться внутри подъемного механизма. Все это приводит к затруднениям в работе стеклоподъемников.
2. Попадание инородного предмета в щель между стеклом и дверью. В этом случае происходит заедание стеклоподъемника.

В 80% случаев любую механическую, а также электрическую неисправность устраняют на разобранной двери.

Основные неполадки в работе стеклоподъемника

• Основные неполадки в работе стеклоподъемника
• Причины неисправности стеклоподъемников
• Устраняем механические поломки стеклоподъемников

Хорошая комплектация автомобиля подразумевает наличие электрических стеклоподъемников. Такая функция уже не является чем-то особенным, однако она очень ценится владельцами автомобилей за удобство. Но за время эксплуатации автомобиля наступает момент, когда стеклоподъемники начинают плохо работать – они могут не отвечать на нажатие кнопок либо время от времени заедать. Для того чтобы разобраться в причинах этого, необходимо обладать знаниями о системе стеклоподъемников, о том, как она функционирует, и только после этого начинать искать поломки.

Причины неисправности стеклоподъемников

Стеклоподъемники можно привести в действие только тогда, когда ключ находится в замке зажигания и повернут в положение «ON». Когда при нажатии на кнопку опускания/поднимания стеклоподъемников нет никакого результата, логично будет предположить, что произошла какая-то поломка. Чтобы устранить неисправность, нужно понять, какова причина ее возникновения. Необходимо проверить систему стеклоподъемников, чтобы обнаружить вышедшую из строя деталь; для этого проводим следующие действия:

1. Если электрические стеклоподъемники не работают, нужно проверить автоматический выключатель либо предохранитель – возможно, он перегорел.

2. Когда не работают только задние стеклоподъемники, либо есть реакция только с главного блока (то есть кнопки на дверях не работают), необходимо проверить наличие напряжения на клеммах стеклоподъемника.

3. Если поломку в системе стеклоподъемников вы не выявили, то необходимо просмотреть все провода, которые соединяют элементы стеклоподъемника. Если был обнаружен разрыв провода, его нужно восстановить.

4. Если не получается опустить/поднять только одно из стекол с помощью главного блока управления стеклоподъемниками, можно попробовать сделать это, используя кнопки, которые расположены под обшивкой двери. Если таким путем все получилось и стекло движется, то проблема в блоке управления.

5. Еще одной причиной неисправности стеклоподъемников является неработоспособность электрического моторчика. Тогда следует проверить наличие напряжения и проводку, и тут нужны будут схемы электрооборудования вашей машины.

6

Стоит обратить внимание на наличие механических повреждений направляющих, по которым идет передвижение бокового стекла

Чаще всего владельцы автомобилей сталкиваются с неисправностями по части проводки, которая соединяет элементы системы стеклоподъемников, а также электрических моторчиков. Основной причиной их неисправности является очень активное пользование стеклоподъемниками, а также износ проводки. Вам потребуется немало времени, чтобы найти образовавшуюся неисправность в системе стеклоподъемников. Существует и запасной вариант – вы всегда сможете обратиться к специалисту, который занимается электрической частью машин, и он все сделает сам. Такой вариант очень удобен, если у вас нет времени самому решить такую проблему.

Устраняем механические поломки стеклоподъемников

С электрической частью системы стеклоподъемников случается меньше неисправностей по сравнению с механической частью. Очень слабыми местами стеклоподъемников считаются элементы из пластмассы, которые нужны для производства реек, шестерней и других пластмассовых частей стеклоподъемников. При эксплуатации стеклоподъемников может повредиться зубчатое колесо, которое необходимо заменить.

Определить эту поломку достаточно сложно – вы слышите, что двигатель работает, однако стекло не движется. Скорее всего, зубчатое колесо крутится в холостую и не прокручивает устройство управления положением стекла. Для того чтобы произвести замену зубчатого колеса, нужно разобрать дверные панели и достать оттуда остатки зубчатого колеса. Затем производим замену неисправной части. Если все прошло успешно и стекло перемещается, то дверную панель можно закрыть.

Возникающие неисправности тросовых стеклоподъемников такие же, как и в ручных приводах. Одной из главных неисправностей в таких стеклоподъемниках является обрыв троса. Такая неисправность может возникнуть из-за истечения срока службы устройства, резкого перепада температуры в зимнее время. Когда происходит обрыв троса, то его нужно менять на новый. Последним видом неисправностей является поломка рычагов, но такой тип встречается довольно редко. Однако если она случилась, то рычаги необходимо менять на новые.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Рекомендуем: Устройство механической коробки передач и как она работает

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

• проводку;
• реле;
• блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Неисправности иного характера

На практике встречались случаи, когда стеклоподъемник переставал работать по непонятным причинам. Неисправность может произойти из-за следующих негативных аспектов:

сильных морозов. Из-за разницы температур начинает скапливаться конденсат. В ночное время автомобиль постепенно остывает, а скопления влаги превращаются в лед, где стекло примыкает к дверному проему. Образование ледяной корки может произойти снаружи или внутри подъемного механизма. В результате работа стеклоподъемников усложняется;

в щель попадает инородный предмет между стеклом и дверью.

Независимо от категории поломки, в 90% случаев устранение неисправности происходит после разборки двери, когда возможно установить точную причину.

Схема стеклоподъемников Приоры

Схема стеклоподъемников Приоры особенности подключения

Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре нет. Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками.

Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.

Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери.

При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом.

При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.

Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей.

Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно.

Это свойство можно использовать для поиска неисправности в цепи.

Схема стеклоподъемников Приоры поиск неисправности

Как найти неисправность в схеме схема стеклоподъемников Приоры, если не работают стеклоподъёмники пассажирских дверей? Неисправность стеклоподъёмников всех дверей мало вероятна и причина этого, скорее всего, будет в неисправности электронного блока управления электропакетом.

Неисправность электроподъёмника в одной из дверей очень частая поломка, особенно на первых автомобилях. И связана она опять же с неисправностью блока, а в частности выгоранию микросхем управляющих работой электропривода. Причина состояла в недоработке схемы заводом изготовителем.

По этой же причине стеклоподъёмники могли работать рывками. Впоследствии завод изготовитель блоков исправил недостаток, но выход из строя блока всё равно основная неисправность на данный момент.

Начать поиск неисправности лучше всего с проверки работоспособности замка блокировки двери, на которой не работает подъёмник. Если замок так же не работает, то надо проверить наличие питания или минуса на проводе от блока управления стеклопакетом разъёма Х1 вывод 4 или 6, в зависимости с какого борта ищите неисправность.

Для этого соедините контрольную лампу с корпусом автомобиля и включите стеклоподъёмник в ту или другую сторону. Затем подключите контрольную лампу к плюсовому проводу и повторите операцию. Так же стоит проверить и выводы 1, 5, 11, 13.

Если контрольная лампа во всех случаях будет загораться, то блок управления исправен и скорее всего, есть излом провода на двери или неисправность электропривода. Для проверки необходимо снять обшивку двери и подключить контрольную лампу между проводами, идущими к электроприводу.

Если при включении подъёмника лапа загорит, то неисправен электропривод, в противном случае излом провода. При неисправности блока не обходимо выяснить причину. Это может быть не только заводской брак, но замыкание проводов между собой или на корпус.

Разбираем блок кнопок

Ну что же, теперь нужно разобрать этот блок с кнопками. Это тоже не сложно. Он состоит из двух половин которые нужно разъединить отжав фиксаторы по бокам. Перед нами теперь будет две половинки блока.

Две половинки одного блока кнопок

На этом разборка не закончена. Далее нужно разделить ещё на на несколько частей. Это чуть сложнее, но вполне по силам любому.

Чем то заострённым, но не сильно узким, что бы была хорошая площадь опоры, отделяем плату на которой припаяны кнопки и лампочки. Для этого как бы стягиваем плату с контактов на которые она насажена.

Отделяем плату с кнопками от контактов фишкиПродолжаем отделять плату от фишки

Вот и готово! Должно получится так. Как видите на контактах много окислов, их нужно зачистить, но в нашем случае не они причина неполадки. Задача — добраться до самих кнопок.

Плата с кнопками отделённая от фишки

Ниже фото того как выглядит плата со стороны монтажа, на ней запаяны четыре кнопки и две лампочки подсветки на 12 вольт.

• Плата со стороны монтажа
• Плата со стороны кнопок

Теперь время выпаять кнопки, ну если хотите и лампочки их тоже при необходимости можно заменить. Только на них надеты синие резиновые колпачки и стянуть их будет не просто, они скорее всего порвутся, так как прикипают. Так что приобретая лампочки поинтересуйтесь и ими.

Как устранить поломки стеклоподъемника?

Первично нужно сделать предварительную диагностику, чтобы определить причину поломки:

1. Проверьте предохранитель на стеклоподъемнике.
2. Попробовать поднять стекло с индивидуальной кнопки, а также с основного блока управления стеклоподъемниками. Если с блока сигнал проходит – проблема в кнопке.
3. Внимательно послушать, работает мотор или нет. Звук работающего редуктора есть, а стекло не поднимается – значит нужно разбирать дверь. Скорее всего неисправен подъемный механизм.

Данные действия помогут сэкономить время и силы. Если же поломка произошла внутри двери, значит вам предстоит ее разборка. Для этого нужно выбрать свободное время и найти деньги на покупку новых деталей.

Замена кнопки стеклоподъемника

Начнем с самого простого – замена кнопки управления. Для этого не потребуется снимать всю обшивку двери. Чаще всего достаточно снять верхнюю пластиковую накладку кнопки, которая обнажит электрический механизм с подведенными проводами.

Не торопитесь покупать новую кнопку, сначала прозвоните испорченный элемент мультиметром. Если ток проходит по цепи, то причина может крыться в окисленной контактной группе. В этом случае стоит просто почистить контакты и перепаять провода.

Если кнопка «молчит» и не проводит электричество – ставьте новую и собирайте всю конструкцию в обратном порядке.

Инструкция по замене электродвигателя

Замену электродвигателя можно осуществить только на разобранной двери. Чтобы аккуратно снять обшивку, придерживайтесь данной последовательности:

Снимите питание с аккумулятора, для предотвращения короткого замыкания.
Снимите ручки, колпачки замыкания дверей и декоративные накладки при помощи острого ножа. Не торопитесь

Приподнимайте по очереди края накладок, чтобы определить места крепления клипс или защелок.
Открутите или снимите накладки динамиков двери.
Осторожно снимите оставшуюся часть дверной обшивки, постепенно поддевая ее край по всему периметру. Действуйте двигаясь в одну сторону направления: по часовой или против часовой стрелки.
Отсоедините дополнительные провода от динамиков или лампочек порога, идущие к обшивке.

Проверьте мотор мультиметром. Если он не подает признаков жизни, смело снимайте все навесные компоненты: шестерни и рычаги. Скрутите мотор с крепежных болтов, после чего ставьте новый. Не забудьте обработать места стыка шестерни с новым мотором маслом или специальной смазкой.

Устраняем механические поломки стеклоподъемников

Механические поломки устраняются также на разобранной двери. Наиболее часто встречающиеся поломки и способы их устранения:

1. Испорченная пластиковая шестерня на редукторе. Чинить данный элемент не имеет смысла. Если шестерня сточилась или треснула, ее можно только поменять.
2. Погнутые направляющие. Частая проблема после ДТП. В некоторых случаях направляющие можно просто выправить. Но лучше и надежнее заменить их на новые.
3. Оборванный тросик. В этом случае – только замена данного элемента.
4. Высохшая смазка. Лучше всего снять весь механический узел, почистить его, смазать и поставить на место.

Установка новой или оригинальной запчасти может дорого обойтись автолюбителю. К тому же деталь может идти «под заказ» очень долго. Чтобы сэкономить время и деньги, ищите нужную запчасть на автомобильных разборках. Часто там можно найти узлы и агрегаты в отличном состоянии за половину цены от аналогичных узлов в магазине.

Как снять стеклоподъемник и установить новую деталь?

Для полного демонтажа стеклоподъемника придерживайтесь следующей последовательности:

1. Снимите клеммы с аккумулятора. Для этого достаточно снять «минус» с батареи.
2. Снимите дверную обшивку.
3. Поднимите и опустите стекло, чтобы обеспечить доступ к болтам в верхней части болтовых соединений.
4. Выкрутите болты.
5. Поднимите стекло вручную, в верхнюю позицию до предела, и зафиксируйте его, при помощи подготовленных клиньев, из дерева или пластика.
6. Отсоедините колодку с проводами от механизма, осуществляющего подъем стекол.
7. Выкрутите гайки, которые удерживают редуктор.
8. Открутите гайки, удерживающие направляющую механизма.

Как только все крепления демонтированы, достаньте стеклоподъемник, через специальное отверстие. В процессе демонтажа, контролируйте надежность фиксации стекла. После завершения работ, верните все детали на место, по обратному алгоритму.

Как устроен стеклоподъемник?

Стеклоподъемник – это простая металлическая направляющая, прикрепленная болтами к внутренней части двери. Она принимает вращательное движение ручки кривошипа или движение мотора подъема окна и превращает его в вертикальное движение.

При этом существует два типа стеклоподъемников. Классические автомобили обычно имеют тип параллелограмма, который в движении выглядит как пара ножниц. Кривошипно-шатунные механизмы поворачивают угол одного рычага регулятора, вызывая точку поворота и перемещая другой рычаг, соединенный с направляющей окна, что, в свою очередь, перемещает окно вверх или вниз.

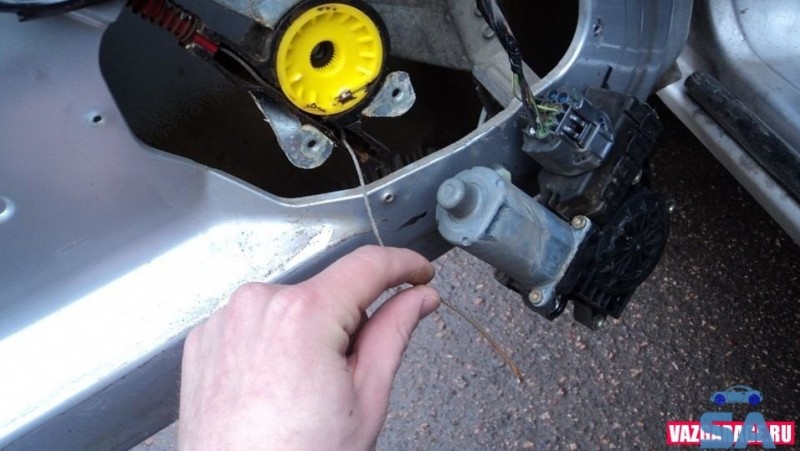

Современный электрический регулятор представляет собой кабельную систему. Электродвигатель перемещает трос через систему шкивов, которая поднимает или опускает окно, как крошечный подъемный мост. Хотя обе системы надежны, они имеют несколько частей, которые могут износиться.

Ремонт кнопок и почему возникает неисправность

Приступаем к ремонту кнопок. Проблема в том, что их рабочие контакты со временем окислились и между ними возникло электрическое сопротивление.Так, при прозвонке кнопок тестером, обнаружено, что сопротивление возрастает порой до 2 кОм тогда как его не должно быть совсем.

Понятно, что в результате нажатия на такую кнопку, мозги авто, отвечающие за работу стеклоподъёмников «не понимают команды» они видят вместо коротко замкнутого контакта возникшее сопротивление и начинают вести себя как попало. Отсюда и невозможность адекватного управления стёклами.

Итак-за ремонт

Цель — Нужно почистить контакты кнопок, конечно можно залить кнопки каким нибудь чистящим, специальным средством, но не у всех оно есть. А покупать баллончик ради этого нет смысла, всё легко устраняется без этих затрат. Разве что выпаивать пришлось. Но мы ведь не ищем лёгких путей — Верно?

Кнопка разбирается очень просто,

Кнопка, вид с торца

Теперь аккуратно подцепляем чем то острым и разделяем две части кнопки.

Разбираем кнопку чем то острым

В чёрной части находится толкатель — Следите за тем что бы он не выпал и не потерялся. А на белой половинке как раз и есть нужные нам контакты.

Разобранная кнопка

Вот эти контакты выделенные жёлтым нас и интересуют. Их нужно зачистить, но сделать это нужно нежно, ничего продирать с грубостью или наждачкой не нужно.

Для этого я использовал туже медную оплётку, просунув её между нужными группами контактов, слегка прижав их, поёрзал оплёткой туда — сюда.

Чистим контакты медной оплёткой

После этого измерения показали, что работа кнопки полностью восстановилась, проделываем это с остальными — Времени ушло менее 10 мин. на все.

После чистки, кнопки нужно собрать и запаять на место. Собрать не правильно не получится так как на половинках корпуса кнопок есть ключи (отмечено жёлтым) так же и запаять, неправильно тоже не выйдет — шаг у их ножек разный, по другому не вставить в отверстия платы.

Скошенные углы являются ключами для правильной сборки

Стеклоподъемник медленно поднимает стекло — что делать? Есть решение!

Всем привет! Дорогие друзья, все вы в курсе того, какие «косяки» и недочеты приходится устранять каждому из нас «счастливых» обладателей отечественных авто марки ВАЗ. Сегодняшняя статья — это очередное спасительное решение для тех, кто столкнулся с проблемой плохо работающих свеклоподъемников.

Электростеклоподъемники (ЭСП) на иномарках устанавливаются уже десятки лет, поэтому проблем с ними, как правило, нет никаких, чего не скажешь о ВАЗах.

На «наших» ласточках такое чудо встречается каких-то 10 лет и то как показывает практика старые добрые «мясорубки» в виде простой механической ручки работали куда более надежно. Ближе к делу! Замечен дефект на многих моделях от 2109 до 2115, где стекло, как правило, переднее правое плохо поднимается.

Причем стеклоподъемники медленно поднимают где-то от середины или даже ниже, стекло замедляется или вовсе перестает подниматься. При этом водители помогают ЭСП либо рукой, либо «красным словцом»…

Почему плохо работает стеклоподъемник?

Причина первая — плохая смазка механизма стеклоподъемника. В процессе эксплуатации механизм ЭСП постепенно теряет смазку, в результате чего стекла медленно опускаются или поднимаются. Решение проблемы заключается в том, чтобы снять дверную карту, после чего все рабочие детали смазываются. Если после смазки механизма стеклоподъемника проблема не устраняется продолжаем ее поиски.

Нередко причина может заключаться в плохой регулировке самого стекла. То есть, ситуация, когда само стекло неправильно установлено на подъемной планке. В таком случае необходимо снять дверную карту и отрегулировать положение стекла при помощи регулировочной гайки, после чего проверить работу ЭСП.

Заводской дефект. Если с механизмом все ок, и стекло стоит как надо, советую проверить направляющие, по которым движется само стекло. То есть речь о тоннеле, в котором ходит стекло. Как показывает горький опыт, именно этот заводской дефект нередко становится причиной, по которой медленно поднимает стеклоподъемник. Из-за сужения направляющих возникает дополнительное сопротивление, в результате которого мотор замедляется и стекло замедляется. Ваша задача понять в каком именно месте возникает сопротивление и попытаться исправить это. Работа довольно простая и состоит в том, чтобы снять бархотки и немного расширить место сужения металла.

Причина четвертая — плохая смазка направляющих. Иногда в процессе эксплуатации направляющие или правильнее было бы сказать тоннель, по которому двигается стекло изнашивается, истирается, загрязняется и т. д. В итоге стекло испытывает излишнюю нагрузку и сопротивление, что естественно приводит к тому, что стеклоподъемник медленно поднимает стекло. Решается проблема довольно просто, берем ватные палочки и производим очистку тоннеля от грязи и песка. После чего берем смазку, это может быть силиконовая смазка или WD-40, или что-то альтернативное и производим смазку направляющих. Смазки не жалеем, но и не кладем в избытке, просто обильно промазываем места скольжения стекла, затем проверяем результат.

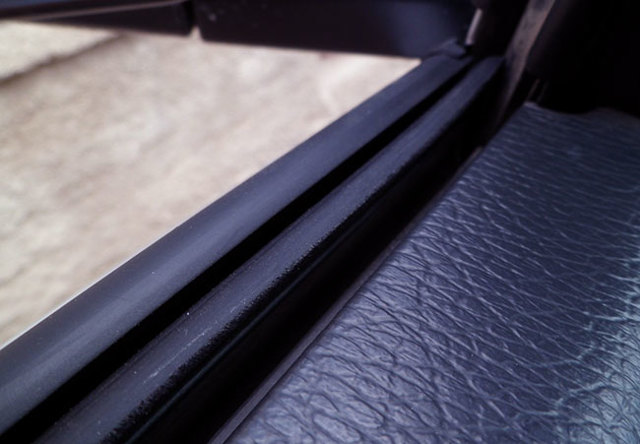

Износ бархоток. Из-за повышенного износа бархоток, или проще говоря уплотнителей стекол, последние могут подниматься медленнее. Однако если проблема именно в этом, то скорее всего плохо будут работать стеклоподъемники всех дверей. Решение данной проблемы состоит в том, чтобы заменить изношенные бархотки, после чего проблема должна уйти.

Неисправность электропривода стеклоподъемников или плохой контакт. Если с мотором, который поднимает стекло что-то не так или есть плохой контакт в соединениях, то проблем с подъемом и опусканием стекол вам не избежать. Некорректная работа привода, как правило, проявляется в обе стороны, то есть подъем/опускание, однако чаще всего, труднее дается именно опускание. Для того чтобы исправить данную проблему необходимо снять электромотор, проверить его исправность, произвести смазку и т. д. После этого снова проверяем работу ЭСП.

Если все вышеописанные шаги выполнены, то проблема, скорее всего, должна уйти, если этого не произошло, следует продолжить поиски или произвести полную замену ЭСП.

На этом у меня все, жду ваших вариантов решения данной проблемы! Возможно кому-то из вас доводилось сталкиваться с ситуацией, когда плохо поднимает стеклоподъемник, буду признателен если опишете свой случай, а также способ решения данной проблемы. Пока!

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

https://youtube.com/watch?v=n5AbGGm4enY
