Описание

Сигнализация Tomahawk TW-9010 в настоящее время уже не производится, хотя периодически появляется в продаже. Стоимость системы в пределах 3700 рублей, при этом новые брелки с жидкокристаллическим экраном оцениваются в сумму от 1300 до 2100 рублей. Сигнализация часто встречается на автомобилях, приобретаемых на вторичном рынке, и новым владельцам приходится настраивать параметры под себя. Нередко перед пользователем встает вопрос переноса блоков или настройки дополнительных брелков.

Комплектация

Система поставляется комплектом в картонной коробке синего цвета и состоит из следующих компонентов:

• основного электронного блока;
• модуля антенны;
• шок-сенсора;
• датчика температуры в моторном отсеке;
• основного и дополнительного брелка;
• жгутов проводки;
• кнопок для настройки и Anti-hijack;
• инструкции и гарантийного талона.

Установочный комплект TW-9010

Основные возможности

Охранная система Tomahawk модели TW-9010 предоставляет владельцу следующие возможности:

• включение беззвукового сопровождения;
• защита от открывания дверей и крышек моторного отсека и багажника;
• возможность запуска или остановки двигателя на расстоянии;
• работа дистанционного запуска на транспортных средствах с автоматической или механической трансмиссией;
• система совместима с бензиновыми и дизельными двигателями, в том числе и с турбокомпрессорами;
• турботаймер для охлаждения системы наддува;
• возможность измерения температуры в пассажирском отделении;
• дополнительный измеритель температуры позволяет выполнять запуск двигателя в зависимости от настройки датчика;
• возможность ежедневного автозапуска двигателя с повторением в течение дня (интервалы 1, 2, 4 и 12 часов);
• проведение самодиагностики и автоматический обход поврежденной цепи охраны с подачей информационного сигнала;
• двухзонный шок-сенсор;
• возможность деактивации шок-сенсора на расстоянии;
• определение ложных срабатываний;
• возможность управления дополнительными устройствами по трем каналам;
• дополнительные режимы антиограбления и паники;
• настройка при помощи скрытой кнопки (Override);
• возможность вызова владельца к автомобилю;
• режим поиска авто на парковке;
• брелок оснащен дополнительными функциями (часы, таймер, будильник);
• двухэтапное отключение и разблокировка дверей;
• встроенное в блок реле для управления системой запирания дверей;
• основной брелок оснащен пятью кнопками, подсветкой экрана и системой информирования зуммером или вибрацией;
• защита канала управления от сканирования и перехвата сигнала;
• возможность применения дополнительных брелков (до четырех штук).

Плюсы

• хорошее качество сборки;
• доступная цена;
• небольшой вес брелка;
• наличие нескольких режимов дистанционного прогрева мотора.

Минусы

Одновременно сигнализация заслужила немало отрицательных откликов:

• заявленный радиус действия брелка 1200 метров не достигается и составляет в реальных условиях города не более 150 м;
• мелкие пиктограммы на экране пульта;
• несмотря на заявления производителя, кодовый сигнал системы подвержен перехвату сканерами;
• излишне чувствительный шок-сенсор, который вызывает ложные срабатывания;
• встречались бракованные партии сигнализаций;
• проблемы с работой при низких температурах;
• разрывы связи с брелком;
• встречаются проблемы с управлением, из-за чего владельцу авто приходится нажимать на кнопки по несколько раз;
• у ряда пользователей наблюдается некорректная работа основного блока (самопроизвольное включение и выключение функций).

Пользователь Арман Орманулы рассказывает, как решить проблему с автозапуском.

Функционал брелока дистанционного управления для разных версий системы

Базовой модификацией сигнализации «Тomahawk» является версия «TZ-9010». Брелок позволяет:

• запускать двигатель дистанционно или при помощи предварительного программирования на определенное время, что весьма полезно в зимнее время для прогрева;
• запускать самодиагностику системы;
• осуществлять вызов водителя при срабатывании датчиков системы.

Для защиты от интеллектуального взлома сигналов брелка tomahawk «TZ-9010» оборудована антисканером и антиграббером.

В версии сигнализации «TZ-9020» при помощи пульта дополнительно контролируется двухуровневый датчик питания системы и обеспечивается дистанционный автозапуск при наличии встроенного иммобилайзера.

Следующая модификация «Тomahawk TZ-9030» имеет назначение увеличить радиус удаленной работы брелка до 1,2 километра.

Пульт «Тomahawk Z3» обладает дополнительными возможностями дистанционного открывания багажной двери и блокировки двигателя.

Брелок модификации «TW-7000» может искать машину включением специального режима и активировать состояние защиты от разбойных нападений.

https://youtube.com/watch?v=VGo1gEhi2Ks

Функции брелка Томагавк: комбинации кнопок

В самых распространенных моделях Tomahawk есть два стандартных пульта. Основной элемент имеет пять кнопок и представляет собой инструмент, оборудованный всеми необходимыми органами управления.

В зависимости от комбинации клавиш, охранный комплекс можно настроить под потребности автомобилиста, что гарантирует достаточный комфорт во время эксплуатации устройства. В инструкции по применению содержится подробное описание кнопок и опций.

1. F–клавиша предназначена для входа в настройки брелка и калибровки опций сигнализации.
2. Перечеркнутый динамик – управление звуковым сопровождением охранного модуля.
3. Элемент с рисунком открытого багажника – отвечает за положение крышки грузового отделения и капота.
4. Ключик – кнопка вызова охранной функции и активации противоугонной системы.
5. Замок – элемент конструкции предназначен для управления запором дверей и ЦЗ.

В зависимости от введенной комбинации клавиш, пульт вызывает определенную опцию или режим работы сигналки. Полный список возможностей находится в инструкции.

Режимы охраны

Благодаря наличию обновленной прошивки, все устройства Томагавк имеют несколько режимов.

1. Стандартная защита. Режим предусматривает обычную охрану автомобиля с включением всех сирен и осветительных приборов.
2. Постановка в тихом режиме подразумевает отключение сирен. Информация о попытке взлома передается только на брелок водителю.
3. Авто постановка. Опция позволяет владельцу не беспокоиться о возможности забыть включить сигнализацию. Если расширение активно – машина самостоятельно после глушения двигателя и закрытия всех дверей становится на охрану.
4. Иммобилайзер – включается автоматически спустя 30 сек, после закрытия машины. При этом завести двигатель обычным ключом невозможно.

Узнайте как определить сигнализацию Tomahawk по брелку.

Автопрогрев по температуре

На большинстве моделей Томагавк присутствует возможность автоматического прогрева силовой установки по температуре. Встроенный датчик позволяет достаточно точно настроить термометр на срабатывание режима. В некоторых модификациях присутствует возможность подключения дополнительного термоэлемента, и прогревать мотор по температуре в подкапотном пространстве (повышается точность и экономичность процедуры).

Помимо активации можно выставить параметры:

• нижний порог запуска двигателя;
• время прокручивания стартера;
• давление масла или обороты коленвала, при которых отключается реле запуска;
• верхний порог глушения силовой установки.

Удаленное включение мотора

В некоторых модификациях устройств имеется возможность удаленного пуска двигателя. Расширение крайне удобно для водителей, кому требуется заранее подогреть мотор перед выездом. Таким образом, можно сидя дома запустить машину и к приходу владельца транспортное средство будет сразу готово к выезду.

Главным параметром является необходимость правильной подготовки – процесс для всех сигнализаций универсален:

• выключить зажигание;
• поставить коробку передач в нейтральное положение;
• поднять рычаг ручного тормоза до упора;
• выйти из машины и закрыть все двери.

После выполнения операции, на пульте вводится соответствующая комбинация.

Автопуск по таймеру

Аналогично с другими опциями, в брелках Томагавк доступен автозапуск двигателя по таймеру. Расширение пользуется спросом среди группы владельцев, кому необходимы быстрые выезды разное время.

В зависимости от модели интервал срабатывания можно выставить с зазором 2, 4, 12 или 24 часа. Также как и с пуском по температуре, процедура требует предварительной подготовки (механическая коробка передач).

Состояние Валет

Многие пользователи не могут разобраться с режимом Valet. Функция предназначена для возможности предоставления автомобиля третьим лицам для выполнения ремонта или сервисного обслуживания. При активации, охранный комплекс полностью отключается, кроме части, ответственной за управление центральным замком.

Для включения режима Valet на каждом устройстве следует ввести уникальную комбинацию символов. При этом на дисплее основного брелка загорится индикатор Zz, указывающий на работу спящего режима.

Режим Антивор

Наравне с современными аналогами сигнализаций сторонних фирм, в охранном комплексе Томагавк присутствует функция Anti-hijack. Антиграббер помогает водителю сохранить имущество при попытке угона. В случае незаконного проникновения в автомобиль устройство глушит двигатель и саботирует работу основных систем. Таким образом, уехать на авто становится невозможно.

Для активации программы Анти Хайджек обычно необходимо выполнить действия:

• завести мотор;
• одновременно зажать закрытый замок + открытый багажник.

Запуск двигателя

Дистанционный запуск (глушение) двигателя

Жмем на кнопку №4 «Ключ» до тех пор, пока брелок не издаст мелодичную трель (на дополнительном брелке светодиод станет зеленым). Сразу же (в течение 3 секунд) еще раз жмем на кнопку №4 «Ключ». Система закроет двери и запустит двигатель. Светодиод будет гореть постоянно, а парковочные огни вспыхивать (если это запрограммировано при установке сигнализации). Дистанционное глушение двигателя выполняем в той же последовательности.

СПРАВКА: Дистанционный запуск двигателя невозможен при открытом капоте, выключенном ручном тормозе, включенном зажигании, в режиме Valet, а также если рычаг находится не на нейтралке.

Автоматический почасовой запуск двигателя

Нажимаем и удерживаем кнопку №4 «Ключ», пока брелок не издаст мелодичную трель (на дополнительном брелке светодиод загорится зеленым светом). Сразу после этого нажимаем на кнопку №5 «Замок». О включении режима система оповестит двумя вспышками светодиода, на LCD-дисплее появится надпись «2-1 DAILY». Как только функция активируется, система будет запускать двигатель каждые 1/2/4/24 часа. Интервал автозапуска программируется при установке сигнализации.

Автозапуск двигателя при заданной температуре

Жмем кнопку №5 «Замок» до звукового сигнала (на дополнительном брелке светодиод загорится зеленым светом). Сразу нажимаем на кнопку №4 «Ключ» — на дисплее брелка появится надпись «1-2 TEMP START» и отобразится значение температуры, при которой будет произведен запуск двигателя (программируемый параметр). Как только температура достигнет заданной отметки, система запустит двигатель для прогрева. Время прогрева двигателя программируется дополнительно.

Подключение датчика багажника

Датчик удара лучше закрепить при помощи стяжки или двухстороннего скотча. Затем монтируется концевик капота.
Тип коробки так же настраивается, отдельно от других параметров. Круглосуточная работа устройства, которая дает возможность расслабиться ночью и не переживать об угоне или повреждении автомобиля.
Чувствительность прибора следует увеличивать плавно, регулярно проверяя порог срабатывания.
Далее проводки от концевика и сирены следует подключить к проводке вашего авто, поэтому вам потребуется завести их в салон. Эта функция требует дополнительного подключения при установке. VIP-модель сигнализации является наиболее комфортной для водителя. Парковочные огни вспыхнут 3 раза, сирена издаст 3 «ЧИРПа».
Для отключения функции ежедневного автозапуска необходимо нажать кнопки и. Самым распространенным методом защиты подвижного имущества является установка сигнализации. Нажмите кнопку для снятия с охраны и открывания водительской двери. Режимы тревоги При срабатывании предупредительной зоны датчика удара слабый удар , парковочные огни вспыхивают 6 раз, сирена издает 3 «ЧИРПа».

Установка датчика открытия капота Зачастую горн крепится на любой болт крепления тросика газа. Исходя из имеющегося бюджета и пожеланий, можно рассмотреть эконом варианты, системы среднего или элитного класса. Перед автовладельцем встаёт вопрос о защите машины. Сразу пользователь найдёт четыре провода, которые идут от разъёма модуля БСК. Затем монтируется концевик капота.

Чтобы понять, когда больше не нужно увеличивать чувствительность, периодически постукивайте кулаком по автомобилю. Найдите место для датчика удара. При срабатывании какой-либо другой зоны, система включит режим тревоги на 30 сек. Но паять необходимо силовые шнуры. Свободный ход штока концевого переключателя должен составить не менее 5 мм.

Но почасовой старт двигателя легче всего запустить, когда брелки Tomahawk всё-таки есть. После того, как датчик капота установлен, начинаем делать отвод с фишкой подключения, это делается для того, чтобы позже можно было подсоединить его к датчику температуры. Возможно, возникли проблемы с подключением. Найден совершенно простой способ сократить расход топлива!
Центральный замок. Подключение центрального замка.

Инструкция по настройке брелка

Настройке подлежит только пульт с двухсторонним режимом связи и дисплеем. Брелки с дисплеем для систем 9010, 9020 и 9030, а также 7010 унифицированы.

Переключение пульта в режим информирования вибромотором производится одновременным воздействием на кнопки КН02 и КН05. Обратное переключение выполняется аналогичным способом. Регулировка громкости зуммера в пульте управления отсутствует.

Настройка часов, будильника и установка таймера

Для настройки часов в брелке необходимо:

1. Утопить и удерживать кнопку КН05 для включения режима настройки.
2. Выставить требуемое значение часов при помощи клавиш КН03 (вперед) и КН04 (назад). При удержании кнопок происходит быстрая установка значения.
3. Нажать КН05 однократно и произвести настройку минут. Выставление производится по аналогии с часами.

Настройка будильника выполняется после установки часов:

1. После того как будут выставлены минуты, следует нажать на КН05 два раза. Возможен ускоренный запуск процедуры программирования будильника одновременным нажатием на КН03 и КН05.
2. Установить значение часов для времени пробуждения.
3. Нажать на КН05 три раза.
4. Провести регулировку значения минут.
5. Нажать на КН05 четыре раза и войти в подменю включения и выключения будильника. Выбрать значение кнопками КН03 (Вкл) и КН04 (Выкл).

Установка таймера:

1. После включения или отключения будильника требуется нажать на КН05 пять раз.
2. Выставить значение часов.
3. Нажать КН05 шесть раз и настроить число минут.
4. Нажать КН05 семь раз и активировать или деактивировать запуск таймера.

Допускается настройка таймера по ступеням путем совместного использования КН04 и КН05. Кнопка КН04 удерживается и меняется число нажатий клавишей КН05.

Элементы питания брелка и их замена

Поводом для замены элемента питания в брелках становится уменьшение радиуса действия сигнала. На основном коммуникаторе состояние батареи можно уточнить по иконке. Если на пиктограмме не осталось ни одной секции заряда или горит только одна, то остаточный заряд элемента питания мал и его требуется заменить. Срок эксплуатации батареи зависит от интенсивности применения брелка и качества самой батарейки. В среднем элемент служит 4-6 месяцев.

Главный брелок

Для замены рекомендуется использовать алкалиновые батарейки с напряжением 1,5 В и размерностью ААА. Допускается применение никель-металлогидридных аккумуляторов с аналогичными характеристиками.

Руководство по замене:

1. Сдвинуть в сторону фиксатор крышки, расположенной на тыльной стороне брелка.
2. Открыть крышку отсека, сдвинув ее по направляющим пазам.
3. Вынуть из гнезда старый элемент.
4. Нажать кнопку КН03. Нажатие требуется для разрядки конденсаторов, установленных на плате управления.
5. Установить свежий элемент питания в отсек, соблюдая полярность. Схема установки батареи нанесена на крышке или на дне отсека (место расположения зависит от года выпуска брелка).
6. Установить крышку на место, защелкнуть фиксатор.
7. Утопить кнопку КН03. Произойдет опрос состояния брелка и на экране включатся иконки.

Для продления ресурса элемента питания можно использовать режим экономии энергии. При его включении приемник коммуникатора автоматически деактивируется через две минуты после нажатия на клавишу отключения охраны. На дисплее пульта включается соответствующий предупредительный индикатор. Активация режима выполняется совместным нажатием на клавиши КН01 и КН05 до включения иконки.

Дополнительный брелок

Согласно заводскому мануалу, в дополнительном брелке используется литиевая батарейка с напряжением 3 В.

Для ее замены требуется:

1. Отвинтить саморез крепления половин корпуса.
2. Аккуратно поддеть половины и разъединить фиксаторы, расположенные по периметру.
3. Вынуть старый элемент и установить новый, соблюдая полярность.
4. Защелкнуть половины корпуса и скрутить винтом.
5. Проверить работу пульта.

Дополнительный пульт эксплуатируется реже и из-за одностороннего режима потребляет меньший ток при функционировании. Срок работы элемента питания составляет до двух-трех лет.

Как сделать выкидной ключ?

В заводском комплекте Томагавк TW 9010 присутствует только два брелка со встроенной антенной. Место для ключа на корпусе не предусмотрено. Обстоятельство не устраивает некоторых пользователей, что заставляет их переделывать пейджер самостоятельно. Процедура модернизации выглядит так.

Купить новый корпус передатчика с гнездом под ключ.
Разобрать старый корпус, соблюдая предельную осторожность – тонкие защелки могут отломаться или повредить внутренние схемы модуля.
Собрать внутренние узлы сигналки на новый корпус в обратном порядке.
Разобрать рукоять штатного ключа и перенести сердцевину на крепление в новом брелке.

После установки батарейки пультом можно пользоваться в обычном режиме.

Указанная процедура требует внимательности и аккуратности. Повредить чувствительные элементы модуля легко. Это провоцирует некоторых автомобилистов покупать готовые брелки с креплением ключа и просто перезаписывать их в систему.

О бренде Tomahawk

Если говорить о фирме-производителе Tomahawk, то на первый план выходит качество и надежность изготавливаемых устройств и остальных электронных изделий. Автосигнализации не единственное изделие производителя. Под маркой Томагавк автовладельцы, для охраны автомобиля, могут обзавестись:

• Радар-детекторами;
• Комбо-устройствами;
• Видеорегистраторами;
• Вспомогательными аксессуарами.

Кроме того, изготовителем сигнализаций Томагавк, на территории РФ размещены сервисные центры. Они оказывают техническую поддержку, гарантийные и после гарантийные ремонты автосигнализаций, иных электронных средств защиты. Владельцам электроники, производителем бренда, предоставляется полный пакет технической документации для обзора и эксплуатации.

Многогранная номенклатура автосигнализаций Tomahawk делает их доступными для автовладельцев марок любых лет выпуска. Производителем изготавливаются, как простые, так и лучшие модели сигнализаций, с большим количеством сервисных и охранных опций. Производитель бренда Tomahawk постоянно совершенствует технические возможности продукции.

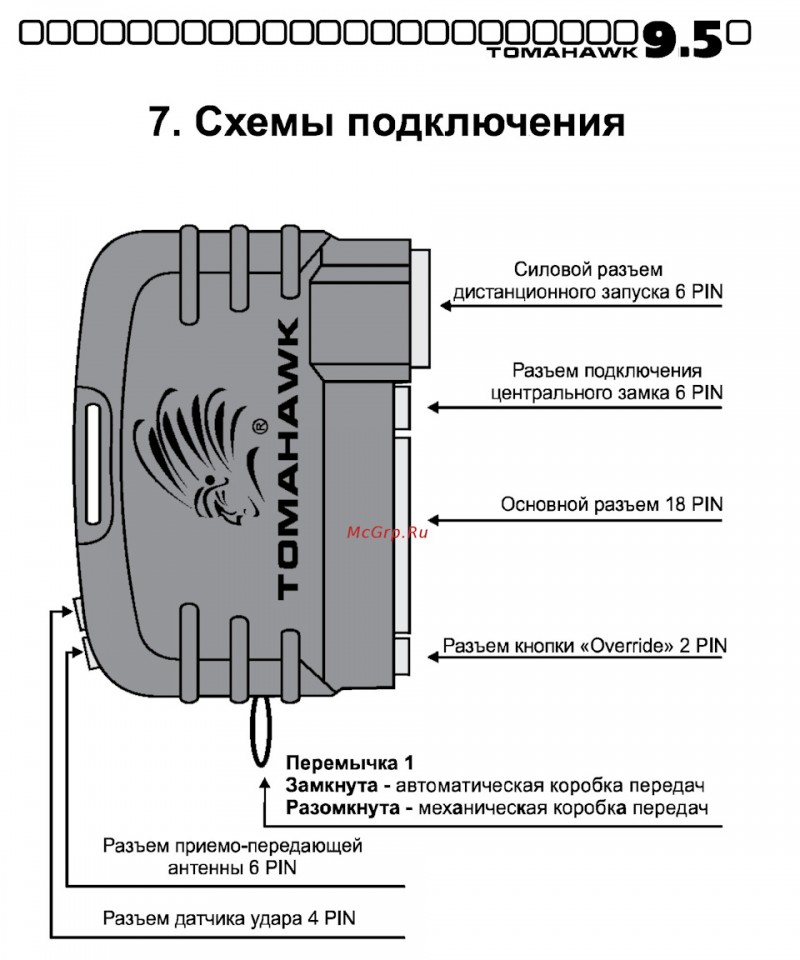

Схема подключения и порядок монтажа сигнализации Томагавк

Только грамотный и качественный монтаж обеспечит исправную службу любой автосигнализации. Разработанная тайваньской компанией Tomahawk инструкция содержит подробное описание комплектации и порядка монтажа, поэтому с инсталляцией справится любой автовладелец или специалист. При этом требуется соблюдение общих правил монтажа любой модели противоугонного комплекса:

• Сигнализация должна быть установлена под приборной панелью, поскольку здесь проходят кабельные линии, и нет помех в виде других датчиков и элементов;
• Чтобы исключить попадание влаги в звуковую сирену, её следует размещать в подкапотном замкнутом пространстве рупором вниз;
• Сильноточную цепь желательно подстраховать плавким предохранителем;
• Триггеры размещаются в закрытом месте для защиты от влаги;
• Датчик удара желательно приклеить к кузову в центре автомобиля;
• Для каждого соединительного контакта необходима пайка и клеммное соединение. Скрутки запрещены.

Лидер рынка противоугонных систем автомобильной безопасности тайваньская компания TOMAHAWK (Томагавк) предлагает многофункциональные модели, в том числе с автозапуском, подходящие к любой марке автомобиля. Сделать выбор подходящей модели и узнать о новинках сигнализации помогут грамотные консультанты.

Если автовладелец не сомневается в своём умении обращаться с электроникой своего автомобиля, при финансовых возможностях, желательно установку и настройку сигнализации поручить опытному автомеханику в лицензионном СТО или автосервисе. В таком случае гарантирована длительная и правильная эксплуатация автоохранной системы.

Что делать, если брелок не работает?

Причины, по которым сигнализация не реагирует на нажатия кнопок, а также способы их устранения:

1. Неправильно установленная батарейка в заднем отсеке. Если нарушена полярность, то ремонт устройства не потребуется — нужно только поменять расположение элемента питания.
2. Источник питания в коммуникаторе разрядился. При такой проблеме снижается качество передающегося сигнала и команды могут выполняться через раз. Устранение неисправности заключается в замене элемента питания.
3. Внутренние компоненты пульта окислились или засорились. Корпус коммуникатора на Томагавк 9010 водопроницаемый и негерметичный, поэтому внутрь может попадать влага или пыль. Чтобы устранить проблему, необходимо разобрать пульт и очистить его, используя ватные палочки или салфетки. Если это не помогло, то потребуется прозвонить тестером все контакты и соединения на схеме, все поврежденные элементы должны быть перепаяны.
4. Если пульт нестабильно работает после падения, то нужно убедиться в целостности его корпуса и внутренних деталей. В результате удара на брелоках Томагавк 9010 чаще всего повреждается кварц. Потребуется разобрать устройство, визуально убедиться в целостности платы и прозвонить контакты коммуникатора мультиметром. Если кварц отсоединился, то его контактные стыки нужно перепаять и приклеить к схеме с использованием термопасты.
5. Клавиши пульта стали залипать. Если после нажатия на кнопку она не возвращается в исходное положение, то «клик» может расцениваться блоком управления как продолжительный. Проблема заключается в загрязнении клавиш, поэтому их нужно протереть снаружи спиртовым раствором или зубной щеткой. При серьезных загрязнениях корпус разбирается, также нелишним будет прозвонить цепь. Если кнопка повреждена, ее нужно поменять на новую.
6. Неисправность пульта может быть связана с электромагнитными помехами в зоне, куда попал автомобиль. Это часто происходит рядом с крупными промышленными предприятиями, режимными и военными объектами, трансформаторными подстанциями, аэропортами и т. д.

Инструкция по эксплуатации

Начать нужно с регулировки чувствительности датчиков. Это крайне важный этап. Стоит вам неправильно настроить устройство, и даже дуновение ветерка будет вызывать вой сирены. Чтобы провести настройку, нужно выполнить такие действия:

1. Перевести систему в режим перепрограммирования.
2. Выбрать на шкале чувствительности значение от 1 до 10.
3. Увеличивать чувствительность постепенно, пока не дойдёте до нужного показателя.

В некоторых случаях во время эксплуатации сигнализации, водители вводят слишком много настроек, из-за чего вся система начинает работать неверно. В таком случае нужно просто сбить старые настройки.

Это можно легко сделать при помощи кнопки OVERRIDE . Нажмите на неё девять раз при выключенном зажигании. Поверните ключ и надавите на кнопку. Раздастся ещё один звуковой сигнал. После этого останется приложить палец к изображению замочка.

В конце данной процедуры вам нужно выключить зажигание. Если всё было сделано верно, парковочные огни мигнут пять раз, и сигнализация «Томагавк обнулится. Все параметры вернуться к изначальным показателям.

Программирование базовых функций происходит посредством кнопки OVERRIDE. Обычно она располагается под рулём, при условии, что сигнализация устанавливалась в автоцентре. Если же вы делали всё своими руками, то найти нужную клавишу для вас не составит труда.

Отдельно нужно упомянуть удобство в эксплуатации. Даже сложные программные действия могут осуществляться при помощи одной кнопки. Достаточно знать алгоритм нажатий и все настройки обнулятся.
