Симптомы поломки коммутатора ваз 2109

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт; рабочий уровень напряжения – 13,5 Вольт; обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов; ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее. Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы. Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Схема и принцип работы БСЗ

Подключаем вместо катушки лампочку на 12 В.

Аналогом зарубежной микросхемы LВ см.

Чтобы иметь представление, как выглядит данный гаджет, и что стоит искать, можете посмотреть фото коммутатора на нашем интернет — портале.

Имеют контакты, которые могут обгореть или просто износиться. Контроллеры осуществляют также управление электроклапаном экономайзера принудительного холостого хода ЭПХХ. Применение полупроводниковых и микропроцессорных коммутаторов в контактно-транзисторных или бесконтактных системах зажигания позволяет получить следующие преимущества: уменьшается ток, протекающий по контактам прерывателя, вследствие чего они практически перестают подгорать для контактно-транзисторной системы зажигания ; увеличивается длительность подачи искры, что гарантирует эффективное воспламенение рабочей смеси в цилиндрах двигателя; появляется возможность существенного увеличения степени сжатия в цилиндрах двигателя, а также частоты вращения коленчатого вала без ущерба для надежности искрообразования.

Дроссель L1 и резистор R1 предназначены для ускорения процесса запирания транзистора VT1, конденсатор С1 первичного контура возбуждения катушки зажигания и конденсатор С2 служат для защиты компонентов схемы коммутатора от скачков напряжения в бортовой сети автомобиля. Цепь защиты выходного транзистора выполнена на дискретных элементах С7 и R Напряжение поступает на основной распределительный контакт, потом по проводке идет на свечи, образующие искру.

Проверить наличие искры при включении зажигания. Это гибрид электроники и механики. Электронная часть включает в себя коммутатор и катушку. Сверху на защёлках закреплена крышка, куда подсоединяются кабели от свечей.

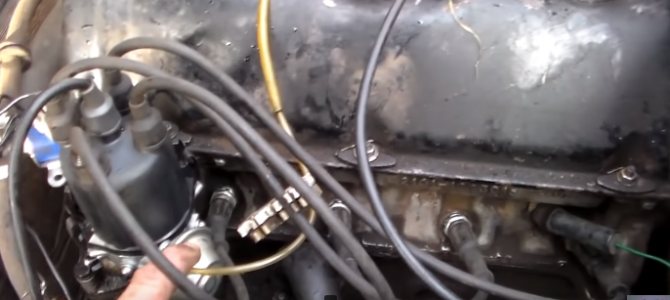

Корпус трамблёра следует повернуть в нужное положение и зафиксировать гайкой Подтяните гайку крепления распределителя, установите крышку и свечу, потом запускайте мотор. Но с помощью одних только свечей двигатель работать не сможет.

Свечные кабели подсоединяются согласно нумерации на крышке, центральный провод подключается к электроду катушки Если в процессе монтажа обошлось без досадных ошибок, автомобиль заведётся сразу

Для сравнения обратите внимание на контактную систему. Проверка датчика Холла Измерить напряжение на выходе датчика. Ремонт и обслуживание Что такое коммутатор в машине? Курс Автоэлектроника

Коммутатор

Ремонт и обслуживание Что такое коммутатор в машине? Курс Автоэлектроника. Коммутатор

Регулировка БЗС

Регулировка зажигания ВАЗ 2107 начинается с простейшей операции снятия крышки трамблера, после поворачивается коленчатый вал, пока не будет достигнуто максимальное расстояние промеж ним и трамблером.

Процесс установки БЗС Ваз 2107

Вслед за этим приступают к откручиванию винтов, фиксирующих контактную группу на подшипниковой пластине и промеж контактами, вводится щуп для определения и подбора оптимального положения для группы

Коррекция угла контактов в замкнутом состоянии

В идеале всё определяется прилагаемым усилием для перемещения щупа, которое должно быть минимальным, найдя участок соответствующий этому требованию, положение группы фиксируется затягиванием винтов. Имеет значение и величина зазора для её определения толщина щупа должна быть 0,44 миллиметра. Именно регулировка зазора обеспечивает необходимое значение угла замкнутых контактов, его оптимальная величина составляет 55±3°.

Установка БЗС Ваз 2107

Если параметры соответствуют норме, то можно переходить ко второму этапу, заключающемуся в регулировке опережающего угла зажигания. Для начала определим, что распределитель прерыватель в рассматриваемом типе двигателя нуждается в осуществлении момента размыкания единовременно с искрой в первом цилиндре. Это предусматривает опережение верхней мёртвой точки хода поршней для первого цилиндра на 0±1°.

Коррекция угла опережения с помощью стробоскопа

Существует несколько способов регулировки данного показателя, от которого во многом зависит правильная регулировка зажигания ВАЗ 2106 в целом. Наиболее оперативно позволит справиться с этой задачей метод, предусматривающий использование стробоскопа. Аппарат необходимо присоединить к автомобильной электрической сети, при этом необходимо демонтировать и заглушить с трамблера вакуумно-корректурный шланг. Вслед за этим осуществляется прогрев двигателя, до момента удерживания им холостых оборотов с последующим ослаблением болта, отвечающего за фиксацию корпуса трамблера.

Излучаемый стробоскопом свет направляется на шкив коленчатого вала, вращение корпуса трамблера позволит добиться положения, обеспечивающего нахождение видимого положения метки на шкиве напротив соответствующих меток, нанесённых на крышку механизма газораспределения. В этом положении корпус трамблера фиксируется посредством затягивания его болтами. Определяющее значение имеет наличие оборотов холостого хода силового агрегата в процессе регулировки. Если обороты будут выше в работе примет участие центробежный регулятор, что исказит результаты регулировки.

Подключение коммутатора

Случаи бывают разными, не исключено, что придется вам менять проводку

Поэтому потребуется принимать во внимание назначение всех выводов на штекере коммутатора. Это позволит правильно провести подключение, причем риска вывести его из строя не будет

Первый вывод коммутатора – это выход. Другими словами, с него снимается усиленный сигнал. Его нужно соединять с выводом катушки «К». Второй контакт соединяется с массой – минусом аккумуляторной батареи.

Все три провода от датчика Холла идут на коммутатор ВАЗ. Причем сигнальный провод соединяется с шестым выводом коммутатора. Пятый – это вывод для питания (на нем напряжение стабильно 12 Вольт). Третий вывод коммутатора – масса (минус питания). Третий соединен внутри блока со вторым. А вот между четвертым, на который подается питание от АКБ, и пятым имеется постоянное сопротивление и стабилизатор напряжения.

Полная схема

1 – блок-фара; 2 – моторедуктор очистителя фары*; 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар*; 9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – электродвигатель омывателя стекол; 12 – датчик контрольной лампы давления масла; 13 – электромагнитный клапан карбюратора; 14 – концевой выключатель карбюратора; 15 – свечи зажигания; 16 – штепсельная розетка для переносной лампы; 17 – подкапотная лампа; 18 – датчик-распределитель зажигания; 19 – блок управления электромагнитным клапаном карбюратора; 20 – моторедуктор очистителя ветрового стекла; 21 – коммутатор; 22 – катушка зажигания; 23 – стартер; 24 – датчик верхней мертвой точки 1-го цилиндра**; 25 – колодка диагностики**; 26 – реле включения стартера; 27 – датчик указателя температуры охлаждающей жидкости; 28 – выключатель света заднего хода; 29 – аккумуляторная батарея; 30 – датчик уровня тормозной жидкости; 31 – монтажный блок; 32 – выключатель контрольной лампы стояночного тормоза; 33 – выключатель стоп-сигнала; 34 – лампа освещения вещевого ящика; 35 – электродвигатель вентилятора отопителя; 36 – дополнительный резистор электродвигателя отопителя; 37 – переключатель вентилятора отопителя; 38 – лампа подсветки рычагов отопителя; 39 – прикуриватель; 40 – выключатель обогрева заднего стекла; 41 – выключатель заднего противотуманного света; 42 – предохранитель цепи противотуманного света; 43 – выключатель аварийной сигнализации; 44 – выключатель наружного освещения; 45 – реле зажигания; 46 – выключатель зажигания; 47 – подрулевой переключатель; 48 – выключатель освещения приборов; 49 – боковой указатель поворота; 50 – выключатель плафона на стойке передней двери; 51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались); 52 – плафон; 53 – колодки для подключения к плафону индивидуального освещения салона; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – контрольная лампа указателей поворота; 56 – контрольная лампа наружного освещения; 57 – контрольная лампа заднего противотуманного света; 58 – резервная контрольная лампа; 59 – контрольная лампа дальнего света фар; 60 – контрольная лампа обогрева заднего стекла; 61 – спидометр; 62 – комбинация приборов; 63 – лампы освещения комбинации приборов; 64 – указатель температуры охлаждающей жидкости; 65 – вольтметр; 66 – указатель уровня топлива с контрольной лампой резерва; 67 – эконометр; 68 – лампа табло «STOP»; 69 – контрольная лампа заряда аккумуляторной батареи; 70 – контрольная лампа воздушной заслонки карбюратора; 71 – контрольная лампа аварийной сигнализации; 72 – контрольная лампа уровня тормозной жидкости; 73 – контрольная лампа стояночного тормоза; 74 – контрольная лампа давления масла; 75 – задний фонарь; 76 – датчик указателя уровня и резерва топлива; 77 – колодки для подключения к элементу обогрева заднего стекла; 78 – фонари освещения номерного знака; 79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный); б – датчика-распределителя зажигания; в – коммутатора и блока управления электромагнитным клапаном карбюратора; г – блок-фар, очистителей фар и заднего стекла; ж – плафона освещения салона; е – датчика уровня топлива; д – задних фонарей (нумерация выводов по порядку сверху вниз)

* Устанавливались на части выпускаемых автомобилей. ** С 1995 г. не устанавливаются.

Коммутатор ВАЗ 2109: провека и замена

• 1 Предназначение
• 2 Симптомы неисправности

Коммутатор – один из элементов энергосистемы автомобиля ВАЗ 2109. Он несет за собой важные функции, без которых, работа двигателя будет просто не возможна. Давайте поподробнее ознакомимся с данной деталью.

Предназначение

Коммутатор служит для того, чтоб коммутировать электрическое напряжение, находящееся в первичной обмотке (на катушке зажигания). Оно должно совпадать с импульсами прибора Холла Д-Р. Помимо этого, данная деталь несет за собой функции:

• Ограничивает номинальную силу электрического тока в катушке зажигания (в первичной обмотке);
• Уменьшает первичное напряжение, до максимально допустимого уровня;
• Регулирует время накопления тока, в зависимости от того, сколько оборотов у коленчатого вала, в данный момент;
• Обеспечивает обесточивание двигателя, в момент включенного зажигания (если двигатель заглушен).

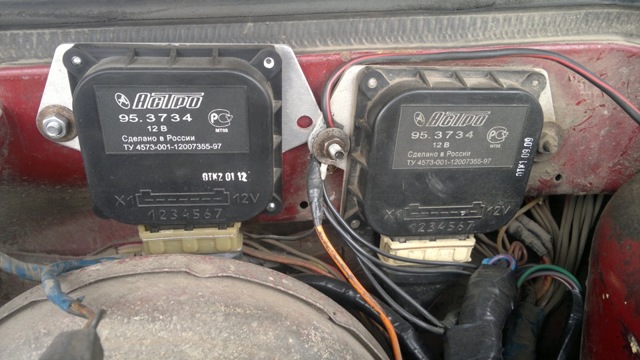

На ВАЗ 2109, коммутатор находится в подкапотном пространстве, возле бачка омывателя.

Симптомы неисправности

Главными симптомами поломки данного элемента на автомобиле ВАЗ 2109, являются перебои в работе двигателя. Искра периодически пропадает, а потом снова появляется.

Поскольку, причина пропажи искры может быть не только в данной детали, нам нужно точно убедится, что Вы идете в правильном направлении. Для этого нужно проверить, действительно ли неисправен коммутатор.

Порядок действия при этом следующий:

• Перед началом работы, снимите обе клеммы с аккумуляторной батареи;
• Отсоедините коричневый провод, расположенный на гайке крепления коммутатора;
• Подсоедините данный провод на катушку зажигания, используя контрольную лампу;
• Подсоедините клеммы АКБ обратно, и прокрутите стартером. Если лампочка загорается, значит коммутатор в порядке, если нет, то ему необходима замена;

Вот и всё, что Вам нужно знать при работе с данной деталью. Будьте осторожны при проверке его на исправность, так как любая работа с электроприборами относится к работе повышенной опасности.

Как можно проверить коммутатор ВАЗ-2109

Каждый владелец легкового транспорта должен не только постоянно следить за технической исправностью своего верного четырехколесного друга, но и понимать, из каких комплектующих состоит эта довольно сложная техника, чтобы иметь возможность своевременно заменить вышедший их строя элемент.

Автомобильная система зажигания

Конечно, в автомобиле ВАЗ-2109, да и в других моделях, каждая система очень важна, ведь она выполняет свое основное предназначение, а выход из строя любой системы просто не позволит машине осуществляет свои функции.

Поэтому в своем автомобиле нужно наблюдать за каждой системой, и, конечно, за системой зажигания, без которой силовой узел не сможет работать.

Автовладельцы не должны рассматривать систему зажигания как отдельную деталь, так как она состоит из нескольких достаточно сложных комплектующих, а одним из самых важных является коммутатор.

Как проверить катушку зажигания ВАЗ-2109

Какие признаки укажут на неисправность коммутатора

Самый очевидный признак неисправности коммутатора – это потеря так называемой искры, а также перебои в работе двигателя, к примеру, он может начать плохо заводиться и быстро глохнуть даже после прогрева.

Менять коммутатор из-за потери искры сразу не рекомендуется, так как такую неисправность порой вызывают и другие автомобильные комплектующие, которые выходят из строя:

• датчик Холла;
• разрыв ремня ГРМ;
• плохой контакт в распределителе;
• поломка катушки зажигания. Если неисправность будет обнаружена именно в этом элементе, то, по мнению специалистов, катушку нужно заменить, а не тратить время на ее починку.

Если диагностика вышеописанных комплектующих подтвердит их исправность, придется приступить к проверке более сложного устройства, которое называется коммутатором.

Самостоятельная проверка коммутатора

Чтобы проверить работу коммутатора своими силами, потребуются набор обычных автомобильных ключей. Мультиметром и специальной лампочкой замеряется номинальное напряжение, показатель которого должен быть не более 12 В.

Самостоятельно проверить дееспособность коммутатора довольно просто, если выполнять это мероприятие поэтапно:

1. Аккумуляторную батарею нужно отключить от питания, чтобы не допустить замыкания проводки.
2. Используя ключ размером на 8, отвинчивается крепеж с провода, который идет к катушке зажигания. Найти этот проводок довольно просто по маркировке «К».
3. Отсоединенный провод нужно соединить с контрольной лампочкой и зажимом, у которого имеется такая же маркировка «К».
4. Далее следует подсоединить этот провод к аккумуляторной батарее.
5. После включения автомобильного стартера нужно понаблюдать за так называемым поведением контрольной лампочки. Если коммутатор исправен, лампочка будет периодически включаться и выключаться, а если никаких действий она не станет производить, то устройство впору считать недееспособным, и его понадобится заменить.

Проверка генератора на ВАЗ-2109

На этом процесс проверки коммутатора считается законченным, и, как многие могут убедиться, он весьма прост и понятен.

Поэтому не стоит сразу обращаться за решением этого вопроса на СТО и тратить при этом довольно внушительную сумму денег.

В первую очередь стоит попробовать проверить это устройство самостоятельно, а если все же возникнут трудности, то можно в любой момент посмотреть обучающее видео на интернет-ресурсе, которое проводят настоящие мастера своего дела.

Как почистить карбюратор ВАЗ-2109

Если же автовладелец ВАЗ-2109 будет сомневаться в исправности элемента, то лучше всего проверить его работу на контрольно-проверочном стенде, который предусматривается на каждой станции технического обслуживания. С помощью такого стенда проверяется не только дееспособность коммутатора, но и продолжительность импульса, который вырабатывается этим устройством.

Схема подключения

Получается, что роль коммутации — просто усиливать импульс до требуемого значения. Так и есть, ведь недаром конструкторы сравнивают описываемый элемент с полевыми транзисторами Дарлингтона. Только в коммутаторе главную функцию выполняет индуктивный датчик с тремя выводами. Когда в зону датчика входит металлическая пластина, начинается генерация тока. Далее напряжение подаётся на вход коммутатора. Здесь импульс только увеличивается и идёт дальше на преобразователь.

Коммутаторная схема зажигания достаточно проста. Сложность вызывает её установка. Она должна быть проведена максимально грамотно, иначе никакого толка не будет. Важный нюанс касается также подбора транзисторов. Они должны проверяться через специальную измерительную аппаратуру, так как даже у одинаковых на первый взгляд полупроводников характеристики сильно отличаются.

Ниже, в качестве примера, приведена схема 4-портового коммутатора 76.3734 типа КЭТ, используемого на автомобилях Ваз:

• предназначен для БСЗ;
• состоит из контроллёра L497 или его аналога КР1055ХП2;
• возможно подключение к тахометру, расположенному на торпеде;
• классическое подключение — через двухкаскадный усилительный блок.

Теперь по его выводам:

• 1 (выход), с него снимается усиленный импульс — соединяется с главным выводом катушки;
• 2 (контакт) — соединяется с отрицательной клеммой АКБ;
• 3 (масса) — интегрируется внутри блоком с контактом 2;
• 4 — принимает питание от аккумулятора;
• 5 — выводит постоянное питание, всегда под напряжением 12 В.

Примечательно, что между 4 и 5 используется стабилизатор напряжения, так как здесь всегда имеется сопротивление.

Подробнее схема подключения коммутатора на Ваз 2108 приведена на фото.

Эксплуатация и ремонт

Карбюратор ВАЗ 2109, как и все остальные детали, имеет свойство ломаться. Обычно, поломка включает в себя выход из строя, какой не будь запчасти. В таких случаях, обычно помогает ремонт.

Первым, что может сломаться, считается ускорительный насос. Его предназначение – обогащать топливную смесь, в независимости от подачи воздуха, при открытии дроссельных заслонок. Если при резком нажатии на педаль газа, автомобиль дергается, значит ему либо мало топлива, и в подаче происходят значительные провалы, либо его наоборот, слишком много, и оно переливает свечи. Так вот, во избежание данной проблемы, используется ускорительный насос. Он регулирует точное количество топлива, необходимого для нормальной работы двигателя, даже при резком нажатии на газ.

Ускорительный насос более часто забивается осадками, нежели ломается, и тогда, ремонт не нужен, а достаточно просто провести прочистку. Но, если дело не в этом, а все-таки существует поломка, то насос нужно срочно чинить, иначе эксплуатация двигателя автомобиля ВАЗ 2109 будет невозможна, а провалы педали Вам обеспечены.

Первыми симптомами того, что насос неисправен является то, что при нажатии на педаль, обороты не набираются стабильно, а плавают. Это связано с нехваткой, или наоборот переизбытком топлива. Свечи не успевают выпаливать весь бензин, и их попросту заливает, поэтому автомобиль на ходу дергается. Также, может наблюдаться провал педали при нажатии.

Ремонт при такой поломке следующий:

Вынимаем распылитель; Потрясите его. Если внутри будет характерный стук шарика, то значит распылитель рабочий, если нет, то это и будет причиной, почему случился провал педали; Насос имеет довольно тяжелый, по строению, блок с деталями. Большое количество отверстий и каналов – увеличивает шанс того, что насос забьется, и провал педали будет неминуем. Если отверстия засорились, то ремонт здесь не нужен. Достаточно просто купить жидкость для чистки карбюратора, и использовать его для продувки каналов.

Схема работы ЭПХХ

Если ВАЗ 2109 дергается при движении на холостом ходу, и имеются провалы при резком нажатии на педаль газа, то значит неисправность имеет блок управления ЭПХХ. Его ремонт, в первую очередь зависит от того, какой именно установлен блок управления. Они могут быть 4-ех и 6-ти контактными. Ремонт ЭПХХ должен проводить специалист. Если у Вас нет соответствующих знаний, просто замените деталь на новую.

Причиной того, что ВАЗ 2109 дергается при движении, или вовсе глохнет, а при нажатии на педаль газа происходят провалы, может быть не только карбюратор или блок управления ЭПХХ, а и свечи. При их длительной эксплуатации, на месте контакта появляется нагар. Из-за него, свечи не полностью выпаливают горючее в цилиндре.

Иногда, свечи заливает и на холостом ходу. Это связано с тем, что блок управления ЭПХХ подобран неправильно. Открытие клапана происходит не синхронно, и обороты двигателя плавают. При этом, наблюдаются провалы педали газа, и позднее зажигание. Для того, чтоб понять, какой ЭПХХ лучше ставить, нужно определится с выбором жиклеров карбюратора. От их диаметра зависит тип данного устройства.

Замена свечей

Вообще, перед тем, как проводить ремонт карбюратора, убедитесь в том, что обороты плавают именно из-за него. Также, что провалы педали газа, происходят по этой причине. Ведь может быть, всему виной свечи. Если их заливает, то автомобиль будет дергаться и глохнуть. Но в таком случае, причину нужно искать в топливных магистралях, насосе и подобных узлах. Но, это всяко лучше, чем проводить ремонт карбюратора, так как это работа довольно кропотливая.
