Автосигнализация scher-khan magicar 10

Инструкция по эксплуатации

В память микропроцессорного блока можно записать не более трех брелков, их программирование обязательно.

Руководство по программированию пейджеров:

1. При отключенной функции защиты проверните ключ в замке на On и кликните клавишу датчика вызова, зажмите ее на две секунды. Оптика автомобиля должна вспыхнуть.
2. На протяжении пяти секунд нужно еще раз нажать на кнопку, только не зажимать ее. Световые приборы машины моргнут еще раз, а диодный индикатор будет быстро моргать.
3. В течение четырех секунд после этого события надо нажимать кнопку датчика вызова количество раз, которое соответствует первой цифре пароля. Интервал между кликами должен составить не более полторы секунды. Через четыре секунды после последнего нажатия световые приборы машины моргнут один раз, это говорит об успешном принятии первой цифры пароля. Диодный индикатор будет быстро мигать.
4. Предыдущий пункт повторяется для оставшихся цифр пароля.
5. Через пять секунд после ввода последней цифры кода диодный индикатор начнет гореть без перерыва.
6. Затем на протяжении пяти секунд кликните по четвертой клавише пульта. Световые приборы машины моргнут один раз. Аналогично производится привязка остальных пейджеров.

Настройка автозапуска

Пуск мотора по команде выполняется посредством зажатия второй клавиши пульта на две секунды. Произойдет активация защитного режима, закроются дверные замки и двигатель заведется. На экране пейджера появится индикация времени, которое осталось до остановки мотора.

По времени

Настройка таймера для активации функции:

1. Кратковременно кликните по клавишам 2 и 4 пейджера. Это приведет к активации меню программирования опций.
2. Для входа в режим старта ДВС по времени зажмите четвертую клавишу до момента, пока сирена не издаст тринадцать сигналов.
3. Установите время запуска ДВС. Для старта каждые два часа кликается четвертая кнопка, для запуска каждые четыре часа — третья клавиша.
4. После установки времени еще раз нажмите на кнопки 2 и 4.

По температуре

Пуск ДВС по температуре:

1. В соответствии с сервисным мануалом выполните подключение режима 1-13.
2. Произведите активацию функции 1-21, она используется для контроля температурного параметра.
3. Посредством клавиши под номером 4 выполните активацию функции по температуре. Сирена охранного комплекса издаст 21 сигнал.
4. Укажите температуру, которая будет использоваться для автоматического старта. Для запуска при снижении температуры до -15 градусов кликните по второй кнопке, при -25 градусах — по третьей и т. д.
5. Следующим шагом будет нажатие кнопок 2 и 4.

Отключение функции

Чтобы отключить опцию, деактивируйте зажигание и войдите в меню программирования, нажав на клавиши 1 и 4 и зажав их на две секунды. Кликните кратковременно по третьей кнопке. Световые приборы автомобиля моргнут, трижды сработает сигнал сирены. Опция будет отключена.

Автозапуск не срабатывает: устранение неисправностей

Если перестал работать автозапуск и двигатель не заводится, нужно разобраться в причинах, почему может не срабатывать функция:

1. Мотор уже запущен. Световые приборы машины в этом случае моргнут один раз при попытке настроить опцию.
2. Зажигание в автомобиле активировано. Световые приборы авто моргнут дважды.
3. Открыта одна или несколько дверей. Световая сигнализация моргнет три раза.
4. Открыта дверь багажного отсека либо капот. Световые приборы машины моргнут четыре раза.
5. Потребитель не произвел настройку резервирования пуска для механической трансмиссии. Световые приборы машины моргнут пять раз.
6. Отключен рычаг ручного тормоза. Световая сигналка моргнет шесть раз.
7. Педаль тормоза выжата. Об этом сообщат семь световых сигналов.
8. Мотор не запускается по другим причинам — световые приборы моргнут восемь раз. Эти причины могут быть обусловлены неисправностями в работе агрегата, стартерного устройства или других элементов системы зажигания. Проблемы в запуске ДВС могут быть связаны с поломкой бензонасоса или выходом из строя реле, которое защищает его электроцепь.

Технические характеристики

Брелок-коммуникатор

• Многофункциональный 4-кнопочный брелок-коммуникатор с жидкокристаллическим дисплеем
• Отображение информации на ЖК-экране

• Защита от перехвата кодовых посылок MAGIC CODE PRO 2
• Раздельные каналы постановки и снятия режима охраны
• Дополнительный код подтверждения снятия с охраны
• Аудиовизуальное подтверждение выполняемых команд
• Вибрационный звонок
• Дальняя связь до 2 000 м с процессорным блоком
• Индикация разряда батареи
• Индикация напряжения аккумуляторной батареи автомобиля
• Индикация температуры в салоне автомобиля
• Индикация текущего времени
• Дистанционный автоматический запуск двигателя с индикацией времени работы с точностью до секунды
• Звуковой и визуальный режимы напоминания о получении тревожного сообщения
• Экономичное питание (один элемент ААА).

Плюсы и минусы

Достоинства:

В соответствии с отзывами выделим следующие недостатки:

1. Низкий диапазон работы. Пользователи отмечают, что заявленных двух километров дальности в этой модели нет. На открытой местности при отсутствии помех максимальный радиус работы составит не более 1500 метров, а в условиях города этот показатель может быть снижен до 300 метров.
2. На брелке быстро западают кнопки, особенно, если устройство используется без чехла. Чтобы не допустить таких проблем, чехол рекомендуем установить сразу после монтажа системы.
3. Возможность взлома. Несмотря на заявления производителя о надежной шифровке сигнала профессиональный угонщик сможет быстро взломать систему. Сигнализация не может похвастаться высоким уровнем безопасности.

Как установить?

Схема подключения ч. 1

Схема подключения ч. 2 Особенности установки и соединения компонентов сигналки:

1. Монтаж электронного модуля надо выполнить за панелью приборов. Это место скрытное и до него проблематично будет получить доступ преступнику при попытке угона авто. Для монтажа снимается сам контрольный щиток и облицовочная часть в салоне машины. Демонтаж выполняется посредством откручивания болтов и отсоединения креплений. Для качественной фиксации устройства применяется двусторонний скотч, саморезы или пластиковые стяжки.
2. Аварийную сигналку надо подключить к импульсным электроцепям поворотных огней либо к освещению головного света. Если используется первый способ, то подключение производится к контактам указателей поворотов, они расположены в выключателе световой сигналки. Если второй вариант, то контакты подключаются к электроцепи управления реле. На практике лучше выполнить подсоединение к поворотным огням.
3. Если выполняется подключение к центральному замку, то потребителю следует найти основной блок. Для этого можно воспользоваться электрической схемой машины. Сам модуль следует искать на центральной консоли, в двери водителя или под кнопкой активации устройства. Если автомобиль не оборудован замком, его надо установить.
4. Чтобы выполнить подключение концевых переключателей капота и багажного отделения, следует найти электроцепи штатных устройств. Процедура соединения делается на электролинии. Монтаж концевиков надо произвести так, чтобы при закрытом капоте и двери багажника их не было видно. На двери багажного отсека установка концевого выключателя выполняется рядом с боковой полкой. При монтаже устройства на капот используется моторный щит.
5. Приемопередатчик устанавливается на внутренней поверхности ветрового стекла. Предварительно его надо качественно вымыть и обезжирить, это позволит обеспечить хорошую фиксацию устройства. Установку модуля рекомендуется выполнить повыше, но его нельзя ставить под верхнюю тонировочную пленку стекла. Рядом с устройством не должно располагаться электронных девайсов и металлических предметов.
6. Затем надо найти точку соединения к контактным элементам открытия дверных замков. Для поиска используется электросхема к машине.
7. Установка сирены производится в моторном отсеке машины. Устройство фиксируется с помощью болта, допускается монтаж вместо адсорбера. Для качественной фиксации сирены следует высверлить дополнительное отверстие, оно будет использоваться для крепления кронштейна. Возможен монтаж устройства под механизмом крепления щеток стеклоочистителя, для этого крепление и пластмассовую основу придется разобрать. Электроцепи от сирены укладываются параллельно с электролиниями, которые подключаются к щеткам стеклоочистки.
8. Контроллер чувствительности фиксируется на кузове машины максимально жестко. Это позволит обеспечить оптимальный уровень вибрации в любом месте кузова авто. Нельзя устанавливать датчик рядом с воздуховодом, поскольку противоугонная система может активироваться в результате воздействия воздушного потока. Также нельзя ставить датчик так, чтобы на него воздействовали прямые солнечные лучи, это приведет к перегреву прибора. Фиксация контроллера производится с помощью болтов.
9. Подсоединение контактной группы реле выполняется к системе управления топливным насосом. Если случится несанкционированное вторжение, то это устройство сработает, а бензонасос не активируется. В итоге запуск мотора будет невозможен.

Машина не открывается, и сигналка не снимается

Сложней обстоит ситуация, когда брелок сигнализации Шерхан не открывает машину, и сигнализация не реагирует на команду. Здесь могут потребоваться разные шаги, на которых остановимся подробнее.

Замените батарейку

В ситуации, когда брелок Шерхан 5 или другой модели не открывает машину, начните с замены батарейки. В случае разрядки источника питания в пульте устройство не будет подавать команды, или сигнал будет слишком слабым. После замены батарейки еще раз проверьте работает девайс или нет.

Замените предохранитель

Для решения проблемы, когда не снимается сигнализация с брелка Шерхан, может потребоваться замена предохранителя сигнализации. Найдите его в основном блоке с учетом схемы охранной системы. Для поиска вставки плавкой может потребоваться консультация специалистов, которые устанавливали систему.

Исключите источник помех

Распространенная причина, почему Шерхан Магикар 10 или другой модели не открывает с брелка — негативное действие электромагнитных помех. Такая проблема может возникнуть возле крупных торговых центров, электростанций или других мест с источниками помех. Если нет возможности переместить машину в другое место, поднесите пульт как можно ближе к приемной антенне. После этого жмите на кнопку снятия с сигнализации и проверьте, открывается машина с брелка Шерхан или нет.

Привяжите брелок

Одно из объяснений, почему сигнализация Шерхан Маджикар 7 не открывает двери — отвязка брелка. В таком случае необходимо подвязать пульт. По правилам эта опция доступна для трех устройств. Работу можно сделать с помощью PIN или без него.

Без ПИН:

1. В течение 4-х секунд три раза поверните зажигания из позиции включения в отключение.
2. Выключите зажигание.
3. В ближайшие четыре секунды жмите кнопку I программируемого пульта.
4. Запрограммируйте второй и третий пульт, если в этом имеется необходимость.

С ПИН:

• Выполните первые два шага рассмотренной выше инструкции.
• В течение четырех секунд поверните ключ в замке из позиции выключено во включено число раз с учетом первой цифры.
• Повторите второй шаг с учетом остальных цифр PIN.
• При правильном вводе жмите на кнопку I программируемого пульта.
• Запрограммируйте остальные брелки.

После завершения программирования проверьте, открывается сигнализация после подачи команды с брелка Шерхан или нет.

Аварийно откройте авто и отключите охранную систему

Если рассмотренные выше шаги не дали результата, и машина все равно не открывается при подаче команды с брелка Шерхан, может потребоваться аварийное отключение системы. Здесь доступно два пути — с PIN или без него.

Без ПИН:

Откройте замки ключом и не обращайте внимание на работу сигнализации.
За четыре секунды трижды поверните ключ из позиции ВЫКЛ во ВКЛ.
Отключите зажигание.

По истечении четырех секунд сигнализация отключается и переходит в режим Валет. При этом машина открывается и может использоваться в обычном режиме.

С ПИН:

• Сделайте три шага рассмотренной выше инструкции.
• В течение четырех секунд поверните ключ зажигания в замке с позиции ВЫКЛ во ВКЛ четыре раза. Сделайте это с учетом первой цифры PIN.
• Повторите второй шаг для остальных цифр ПИН-кода.

Если код введен правильно, сигнализация Шерхан должна выключиться, и открывается возможность для запуска. После этого может потребоваться ремонт, замена брелка (или сигналки в целом) или программирование.

Инструкция по настройке

Многие люди, приобретая ту или иную модель автомобильной сигнализации, могут столкнуться со сложностями ее монтажа и правильной настройки. Производитель автосигнализации Шерхан постарался максимально облегчить решение таких задач, добавляя в комплектацию своих продуктов подробную инструкцию.

Основными этапами этого процесса, для всех типов подобных устройств, являются:

Размещение тревожной кнопки. Изначально нужно подобрать правильно место. Это должна быть ровная поверхность, которая по минимуму окружена металлическими элементами со всех сторон, способными гасить сигнал. После этого происходит собственно монтаж. Чаще всего для этой цели применяют хороший суперклей, а качество фиксации – обязательно проверяют.
Монтаж приемника. Производители рекомендуют использовать для установки этого элемента переднюю панель транспортного средства или пространство, расположенное под ним. Для фиксации используется все тот же суперклей.

Все современные модели автосигнализаций от этого производителя снабжены ЖК-экранами, поэтому дальнейшая настройка системы обычно не вызывает особых проблем – достаточно читать прилагаемую инструкцию и повторять нужные действия на экранчике. Кроме того, если все-таки возникают сложности, всегда можно настроить подобную систему на ближайшем СТО.

Все модели автосигнализации Шерхан

Одно из преимуществ этого бренда – возможность выбрать подходящий продукт из достаточно внушительного ассортимента.

UNIVERSE

Особенности сигнализационной системы Scher-Khan UNIVERSE:

• Доступ к удаленному серверу производителя для получения полноценной технической поддержки.
• Дистанционное управление транспортным средством и получение нужной информации о системах автомобиля на расстоянии до полутора километров.
• Имеет интеграцию в российскую систему ГЛОНАСС.

LOGICAR

Особенности модели Scher-Khan LOGICAR:

• Многофункциональный брелок с жидкокристаллическим экраном и защитой от перехвата сигнала.
• Наличие системы программирования запуска силового агрегата транспортного средства в определенное время.
• Дистанционное управление на расстоянии до полутора километров.

Система прекрасно работает в экстремальных температурных режимах и предназначена для автомобилей с дизельными и бензиновыми силовыми агрегатами.

CANYON

Основные преимущества варианта Scher-Khan CANYON:

• Возможность визуального или звукового сопровождения поступающей информации.
• Удароустойчивый корпус.
• Защита от перехвата сигнала и функциональность на расстоянии до 1500 метров.

Кроме того, данный вариант позволяет индивидуально программировать доступ к центральному замку машины.

MAGICAR

Система Scher-Khan MAGICAR сегодня является одной из лучших на отечественном рынке по целому ряду характеристик. В своем сегменте данная модель дает сто очков вперед самым лучшим зарубежным аналогам.
Основные особенности модели Шерхан Магикар:

• Используется специально защищенный канал связи для обмена информацией и приказами с транспортным средством.
• Вся требуемая информация сразу же поступает на экран брелока системы.
• Есть возможность программирования запуска бензинового или дизельного силового агрегата в определенное время.
• Наличие специальных ударных датчиков, дающих дополнительную защиту – информация поступает владельцу еще до того, как автоугонщики попадают в салон автомобиля.
• Возможность управления не только двигателем авто, но и другим оборудованием. К примеру, климатической техникой и так далее.

Все эти особенности делают систему, которую в народе называют Шерхан 5, безусловным лидером среди автосигнализации на отечественном рынке.

TAIGA

Плюсы, которые получает человек, использующий модель Scher-Khan TAIGA:

• Предназначена для использования в спецтранспорте – на автобусах, грузовиках и так далее.
• Позволяет защищать не только сам автомобиль, но и груз, который в нем находится.
• Рабочее расстояние – до двух километров.

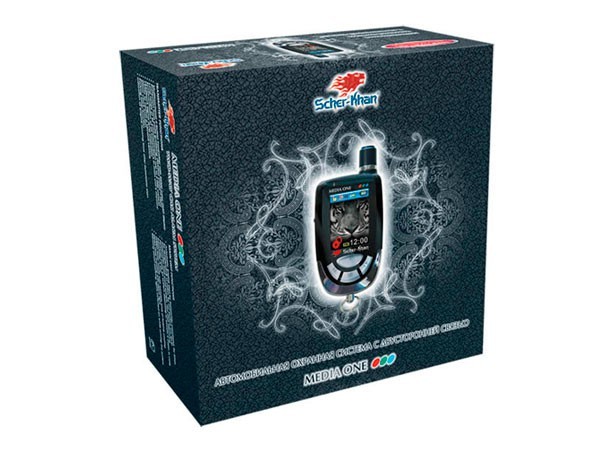

MEDIA ONE

Преимущества Scher-Khan MEDIA ONE:

• В комплект входит два типа зарядного устройства для аккумуляторов брелока. Один предусматривает подзарядку посредством сети, второй – через электрическую систему автомобиля.
• Возможность запускать двигатель авто.
• Вся информация подается на OLED-экран высокого качества.

Инструкция по монтажу Scher-Khan Magicar 10

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ МОНТАЖЕ СИСТЕМЫ Перед установкой системы Scher-Khan Magicar 10 внимательно изучите данное руководство При прокладке проводов собирайте их в жгуты, защищайте изоляционной лентой и (или) пластиковой гофрированной трубкой. Для повышения скрытности установки рекомендуется выбирать защиту проводки системы подобную примененной в автомобиле,на который она устанавливается Прокладка проводов подключения процессорного блока должна производиться в местах прокладки штатной проводки автомобиля При установке исполнительных устройств на подвижные части автомобиля (двери, багажник, капот и т

д.) и при переходе от неподвижных частей, прокладывайте провода только в специально предназначенных для этого трубках При прокладке проводов не допускайте их пережима панелями обивки салона Не допускайте перегиба проводов через острые кромки металлических панелей автомобиля При прокладке проводов из салона в моторный отсек или багажник автомобиля используйте штатные места прокладки проводов или специально предназначенные для этого проходные втулки При необходимости удлинить провод используйте провод такого же или большего сечения Все компоненты системы (кроме сирены, которая имеет защиту по стандарту IP-65) выполнены по стандарту IP-40. Выбор места для установки компонентов должен исключать возможность проникновения внутрь технологических жидкостей и атмосферной влаги Все блоки и датчики необходимо располагать разъемами вниз или в сторону. Для исключения попадания влаги в корпус блока кабели должны иметь провис Не устанавливайте компоненты системы Scher-Khan Magicar 10 в местах сильного нагрева

(элементы охлаждения двигателя, климатической установки) Компоненты и провода не должны препятствовать работе подвижных компонентов автомобиля При установке датчиков открытия капота и багажника, свободный ход штоков датчиков должен быть не менее 5 мм. Такая установка предотвратит ложное срабатывание датчиков. При парковке на неровной поверхности возможны деформации кузова автомобиля. Датчик удара следует крепить на жесткой поверхности. Не устанавливайте датчик удара на пластиковых панелях. Их температурная деформация при нагреве или остывании может приводить к ложным срабатываниям датчика. Регулятор чувствительности датчика удара должен быть легко доступен пользователю. Пользователь должен знать о расположении датчика для самостоятельной настройки Сирена, устанавливаемая в моторном отсеке, не должна располагаться близко к выпускному коллектору, высоковольтным цепям зажигания и головного света автомобиля. Сирена должна устанавливаться рупором вниз или в сторону для исключения скопления в нем влаги

Доступ к сирене извне автомобиля должен быть исключен ВНИМАНИЕ! При несоблюдении мер предосторожности производитель не несет ответственности за возможные последствия (повреждение автомобиля, нарушение работы штатного электрооборудования и т. п.)

Автомобильная охранная система с двусторонней связью Автосигнализация SCHER-KHAN MAGICAR 10 обладает уникальной возможностью подключения к CAN-шине автомобиля. Функция реализована посредством встроенного в процессорный блок системы адаптера цифровой CAN-шины автомобиля.

Адаптер предназначен для быстрой и корректной установки сигнализации на автомобили, оборудованные кузовными шинами CAN BUS. Он считывает сигналы CAN-шины автомобиля и генерирует данные, необходимые для подключения охранной системы.

Вероятность ошибок при монтаже сигнализации сводится к нулю, штатная проводка машины не нарушается, что исключает возможность коротких замыканий и прочих внутренних повреждений автомобиля. А, кроме того, у автосигнализации появляются дополнительные возможности, главная из которых – работа в режиме SLAVE, когда управление системой производится посредством штатного брелока автомобиля (он может быть представлен либо в виде брелока, либо пульта управления с интегрированным в него ключом зажигания). Необходимо только, чтобы автомобиль был оснащен штатным дистанционным управлением центральным замком.

Сервисный потенциал

В данной сигнализации используется интеллектуальный запуск двигателя

, настройка которого производится непосредственно с основного брелка с ЖК-дисплеем. Причем эта охранная система позволяет добиться пуска мотора на авто как с бензиновым, так и дизельным двигателем, в том числе оснащенных система Старт/Стоп. Критерии запуска здесь следующие: просевшее напряжение борт. сети,низкая температура воздуха , заданный временной интервал или принудительный запуск по команде с брелка.

• БЕЗОПАСНОСТЬ
• Дальняя связь с процессорным блоком.
• Автоматическое запирание центрального замка при движении.
• Цифровой датчик удара, наклона и перемещения с регулировкой чувствительности.
• Режим ТУРБО с изменяемым временем охлаждения турбины двигателя.

  Режим ПАНИКА.

• Персональный код для снятия системы с охраны при утере брелока.

  АВТОЗАПУСК

• Возможность реализации функции автоматического запуска двигателя на автомобилях с АКПП или МКПП, в т.ч. оснащенных кнопкой Start/Stop.
• Работа системы запуска как с бензиновыми, так и с дизельными двигателями.
• Автоматический запуск двигателя по команде внешнего устройства.
• Программирование времени автоматического запуска двигателя (с точностью до минуты).
• Автоматический запуск двигателя в заранее заданное время, с учетом температуры, напряжения бортовой сети или по команде внешнего устройства.

  БРЕЛОК

• Многофункциональный брелок-коммуникатор с ЖК-дисплеем, поддерживающим русскоязычные текстовые сообщения.
• Управление оперативными функциями системы осуществляется в меню брелока-коммуникатора.
• Дистанционная регулировка чувствительности и отключение датчиков удара, наклона и перемещения.
• Индикация температуры в салоне автомобиля.
• Индикация напряжения аккумуляторной батареи автомобиля.
• Индикация времени работы двигателя в режимах автоматического запуска, Pit-Stop и ТУРБО.
• Программирование времени автоматического запуска двигателя (с точностью до минуты).
• Запуск двигателя по команде с брелока.

  ВОЗМОЖНОСТИ CAN

• Мультиканальный встроенный адаптер цифровых шин включает в себя аппаратную реализацию CAN, LIN-BUS, K-LINE.
• Возможность работы в режиме SLAVE (управление с помощью штатного брелока автомобиля).

Процессорный блок

• Напряжение питания (В) 4-18
• Ток потребления в дежурном режиме (мA) 15
• Диапазон рабочих температур (°С) -40 85
• Вес (г) 105
• Габариты (мм) 100×84×23
• Нагрузочная способность релейных выходов, долговременный (максимальный) ток (A) Реле № 1, № 2, № 3, № 4 – 10 (15), цифровое реле №5 – 1
• Нагрузочная способность слаботочных выходов (мA) -250 (суммарно -700)
• Нагрузочная способность выхода управления сиреной (A) 2
• Исполнение корпуса IP-40

Брелок

Радиус действия передатчика/приемника (м) 1200/2000**
Несущая частота радиоканала (МГц) 868
Тип модуляции FM-модуляция
Элемент питания брелока 1,5 В (батарея ААА)
Диапазон рабочих температур (°С) 0 — 70
Исполнение корпуса IP-40
Вес с элементом питания (г) 44
Габариты (мм) 75×35×16

Видео «Особенности подключения CAN интерфейса при установке»

Канал 2012SHERKHAN рассказал о нюансах подключения охранного комплекса Шерхан Магикар 10 к CAN шине автомобиля и установке сигналки в целом.

</index>

Данное расстояние обеспечивает стабильность связи, что очень положительно отобразилось на отзывах о шерхан.  Этого добились с помощью новому кодированию сигнала, который меняется с каждым нажатием и этим защищает еще лучше.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Защита на всех уровнях, позволяет уберечь от электронного взлома до кражи ключей и т.п

это удобства для водителя, так как имеет много нестандартных функций

Защита на всех уровнях, позволяет уберечь от электронного взлома до кражи ключей и т.п. это удобства для водителя, так как имеет много нестандартных функций.

Где расположен датчик удара

Специалисты по установке сигнализации рекомендуют размещать датчик удара scher khan только на металлические части кузова. Не желательно устанавливать на днище, так как вследствие резонансной вибрации от проезжающих мимо транспортных средств, срабатывает датчик удара. Также нельзя крепить датчик к пластиковым частям – это значительно уменьшит его чувствительность. Идеальным местом крепления является щит, который установлен между подкапотным пространством и салоном автомобиля.

Сигнализация шерхан оснащена датчиком удара с четырьмя проводами, подключенным к 4-х контактному разъему главного блока управления. В заводском исполнении крепление датчика происходит к металлической части кузова на двухсторонний скотч. Однако опытные работники сервиса крепят его, используя саморезы, либо специальные крепежи.
