Правильная регулировка клапанов на ладе гранте норма

Порядок работ по регулировке клапанов Лада Гранта 8 клапанная

Когда все инструменты на месте, то можно приступать к выполнению работ. Однако перед этим нужно ознакомиться с некоторыми рекомендациями, что даны ниже.

Замер производится щупом, который устанавливается между шайбой регулировки клапанного толкателя и кулачком распредвала. Для клапанов Лада Гранта (2190) номинальный размер зазора составляет: Впускной клапан — 0.2±0.05 мм Выпускной клапан – 0.35±0.05 мм Процесс регулировки происходит установкой регулировочных шайб разного размера. Ремонтный комплект имеет шайбы толщиной от 3 до 4.5 мм с шагом 0.05 мм. Первым делом вам необходимо снять защиту двигателя, а именно её правую часть.

Снятие защиты двигателя Лада Гранта 2190

1. Открутите два болта, которые крепят заднюю часть защиты справа
2. Отверните среднюю часть крепления защиты с правой стороны
3. Теперь у вас есть доступ и пространство для непосредственного удаления правой части защиты мотора. Вам нужно отвернуть два болта с правой стороны.
4. Демонтируйте нужную часть.

Снятие крышки головки цилиндров ВАЗ 2190

1. Вначале нужно прослабить хомуты, которые удерживают шланги системы охлаждения двигателя и отсоединить от штуцеров сами патрубки.
2. Открутите пару гаек, что фиксируют крышку ГБЦ двигателя.

Две гайки крепления ГБЦ 2190

Установка поршня первого цилиндра в положение ВМТ такта сжатия

1. Отключите клемму аккумулятора (минусовую)
2. Установите автомобиль в нейтральное положение коробки передач, а также зафиксируйте авто специальными башмаками.
3. Отверните три болта крепления кожуха ГРМ спереди.
4. Аккуратно демонтируйте кожух , чтобы не задеть провода, проходящие рядом.
5. Используйте ключ для поворота коленчатого вала. Это делается специальным болтом на шкиву привода генератора. При этом метки на шкиве распредвала и заднего кожуха ремня привода мотора должны совпасть.

Расположение меток ВАЗ 2190 8 клапанов

Регулировка клапанов Лада Гранта (2190) 8 клапанов

Итак, мы подошли к самому главному вопросу регулировки клапанной группы, после того как, провели все подготовительные работы и обеспечили доступ к распределительному валу.

1. Берем в руки щуп и начинаем проводить замеры зазоров. Первыми необходимо проверить те кулачки, которые смотрят вверх от толкательного механизма. У вас это будут четвертый, шестой, седьмой и восьмой клапаны. После замера у вас будут данные по которым следует принять решение о замене регулировочной шайбы. Там где зазоры в пределах нормы, ничего делать не нужно. Все полученные результаты замеров лучше записать.
2. Для облегчения процесса демонтажа регулировочной шайбы завод-изготовитель оставил специальные пазы в толкателе. Их нужно провернуть отверткой так, чтобы было удобно поддеть шайбу и соответственно снять её.
3. Теперь необходимо использовать специальный инструмент – сжиматель пружин клапанов (его можно купить в любом магазине автозапчастей). Он устанавливается на шпильки крепления крышки ГБЦ. Смонтировав устройство, вам нужно надавить на него и вдавить толкатель того клапана, у которого производится замена шайбы. Потом следует установить фиксатор между распредвалом и толкателем.
4. Далее следует отверткой поддеть шайбу и вытянуть её из посадочного места в толкателе. Дополнительно лучше использовать пинцет для удержания шайбы.
5. Запишите толщину снятой шайбы. Она указана на ней, но бывают случаи истертости надписи, поэтому лучше иметь микрометр или же штангенциркуль с сотыми.
6. Теперь нужно вспомнить математику и рассчитать толщину новой регулировочной шайбы. Для этих целей используется простая формула: H=B+A-C, где B-толщина прежней шайбы, А-замерянный зазор и С-номинальный зазор. Все расчеты производятся в миллиметрах. Когда вы получили значение H, оно может не совпадать с размерами новых шайб, поэтому нужно в пределах допуска 0,05мм найти ближайшее к нему значение. Например, Н получилось 3,81мм, а ближайшая толщина шайбы из комплекта 3,8 значит её и будем ставить.
7. Подобрав новую регулировочную шайбу, её нужно установить в толкатель надписью вниз к нему же.
8. Придавите толкатель сжимателем и демонтируйте фиксатор.
9. После этого проведите повторное снятие размеров зазора и если он отличен от номинальных значений, то следует повторить процедуру регулировки.
10. Теперь нужно провернуть коленчатый вал на один оборот (360 градусов) и провести замену шайб (если это необходимо) в приводах клапанов первого, второго, третьего и пятого кулачка.
11. После этого нужно установить все ранее снятые детали ГРМ в порядке обратном вышеизложенному.

Склонен ли гнуть клапаны мотор Гранты при обрыве ремня?

Основным беспокойством владельцев Лада Гранта на которой 8 клапанная установка является риск «попасть» на капремонт «сердца» автомобиля после обрыва ременной передачи в узле ГРМ. Данная модель построена на базе проверенной временем «Калины», имеющей клапаны с повышенными прочностными параметрами, что позволяет минимизировать урон после свершения обрыва ремня. Однако ремонтировать узел в связи с этой неприятной ситуацией все же придется.

Одной из важных проблем у владельцев автомобилей марки Лада Гранта является риск капитального ремонта при обрыве ремня в ГРМ. Эта модель авто сделана так, что имеются высокие прочностные показатели урона при обрыве ремня ГРМ. В 16-ти клапанных моторах в отличие от 8-ми клапанных имеется специальная конструкция поршней с углублениями на днище, поэтому разрыв ремня не приносит ущерба мотору. Этот момент следует строго понимать и учитывать, когда стоит вопрос выбора мотора.

Основным беспокойством владельцев Лада Гранта на которой 8 клапанная установка является риск «попасть» на капремонт «сердца» автомобиля после обрыва ременной передачи в узле ГРМ. Данная модель построена на базе проверенной временем «Калины», имеющей клапаны с повышенными прочностными параметрами, что позволяет минимизировать урон после свершения обрыва ремня. Однако ремонтировать узел в связи с этой неприятной ситуацией все же придется.

Когда осуществляется регулировка клапанов также требуется осуществлять проверку состояния приводных элементов ГРМ, особенно ремня. Выполнять регулировочные мероприятия предписывается вне зависимости от вида конструкции клапанного механизма.

Для чего необходима регулировка клапанов

Правильно отрегулированные зазоры гарантируют устойчивую работу силового агрегата на низких и высоких оборотах. При этом сохраняется наилучшая приемистость двигателя и оптимальный расход горючего. Но возникает вопрос: для чего нужен зазор в клапанах? Дело в том, что они закрываются благодаря специальной пружине, упирающейся в кулачок. Чтобы он не смог помешать закрыться полностью клапану, необходимо выставить определенный зазор. И здесь еще нужно учитывать нагревание стержня клапана (впускного до 300-400, выпускного до 700-900 градусов), что вызывает увеличение его длины. Если распредвал расположен сверху, то он напрямую или посредством коромысла воздействует на стержень, что вызывает его повышенный износ. Для недопущения подобного развития событий торец клапана в некоторых моделях авто накрывают «стаканом»: между ним и кулачком распределительного вала ставят регулировочные шайбы. В других моделях авто присутствуют коромысла: тогда регулировка между металлическими деталями производится посредством винтов и контргаек.

Компенсаторы

Этими устройствами сегодня оснащается большинство двигателей авто. Гидрокомпенсаторы устанавливаются на двигатели, имеющие более двух клапанов на один цилиндр.

Эти изделия сами «подбирают» нужный зазор в клапанах и гарантируют наилучшую работу ГРМ при любых условиях без регулировок. Однако некоторые автолюбители не без основания считают традиционный газораспределительный механизм с периодическими проверками величины зазора более надежным. Все дело в том, что компенсаторы имеют свойство ломаться.

Регулировка клапанов: порядок действий

Регулировка клапанов с помощью щупа

Двигатель автомобиля устроен таким образом, что имеет 2 клапана на 1 цилиндр. Это необходимо для того, чтобы 1 клапан запускал горючую жидкость, а 2 избавлялся от нее. Весь этот процесс регулируется газораспределительным механизмом. Особую роль в этом процессе играют клапанные зазоры. При пуске двигателя и достижения им рабочей температуры, его движущие элементы расширяются.

Увеличенные зазоры клапанов снижают мощность двигателя. Об этом можно судить, услышав металлический звук при холостых оборотах мотора. Таким образом, неправильная регулировка клапанов приведет к тому, что увеличится расход топлива и потребуется дорогостоящий ремонт отдельных элементов двигательной системы.

Зазоры регулируются на холодном двигателе. Проверить его рабочую температуру можно, воспользовавшись плоским щупом нужной толщины. Порядок действий:

Регулировку нужно начинать с поворота коромысел двигателя в нужную сторону. Затем следует поднять поршень цилиндра до «мертвой» точки. В этом положении клапаны двигателя находятся в закрытом состоянии. Для проверки правильности выполненных действий нужно слегка покачать клапаны. Они должны находиться в свободном состоянии, т.е. ни во что не упираться (то же касается авто с кондиционером).
Затем следует опустить гайку на регулировочном винте. С использованием щупа можно настроить нужное расстояние между клапанами, т.е. отрегулировать зазор.
Следующий этап — затягивание контргайки

Важно иметь в виду, что при сильном затягивании зазор может уменьшиться. После каждого поворота гайки следует проверять размер зазора щупом

Оптимальный вариант — когда щуп проходит в клапан с небольшим усилием.

Диагностика неисправности механизма газораспределения

Процесс диагностики, идентификации источника поломки достаточно сложный. Порой без наличия цифрового оборудования невозможно провести полный осмотр, оценить общее техническое состояние узлов, агрегатов.

Всегда ориентируйтесь «на слух». Почувствуйте работу мотора

Если слышно сторонние, нехарактерные ранее звуки, стуки на «холодную», на «горячую» — вероятнее всего причина в ГРМ; Обращайте внимание на уровень расхода горючего, динамику разгона, информативность педали акселератора. Пассивность, плохая «отзывчивость» – факторы, указывающие на возможную поломку; Ритмичность работы на холостом ходу: в исправном состоянии недопустимы сбои такта, троение, вибрации. Средний показатель оборотов равен 950 об/мин, минимальный 850 об/мин, максимальный 1050 об/мин

Средний показатель оборотов равен 950 об/мин, минимальный 850 об/мин, максимальный 1050 об/мин.

Видео

В этом видео показана регулировка клапанов на ВАЗ 2106.

Видео про регулировку теплового зазора для машин ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Для тех, кто хочет послушать как стучат клапана на «классике» Ваз.

К такой процедуре, как регулировка клапанов модели Лада Гранта следует подходить с достаточной долей ответственности. Правильность установки тепловых зазоров оказывает существенное влияние на приемистость мотора и предотвращает образование нагара на деталях ЦПГ.

Клапаны состоят в числе наиболее важных и ответственных компонентов двигателя. Их основной функцией является обеспечение своевременного пропуска топливовоздушной смеси в полости камер сгорания, а также выпуска отработавших газов в соответствующий коллектор. Это действие осуществляется посредством открытия клапанов, а их закрытие и плотное прилегание к седлам позволяет создать достаточную для нормального функционирования мотора компрессию. Регулировка клапанов обязательна.

Ввиду применяемых производителем головок блока с разным конструктивным решением, количество может быть 8 клапанов или 16.

8 клапанная силовая установка в машине Лада Гранта предполагают наличие одного распределительного вала в головке, а их 16-клапанные «сородичи» имеют двух-вальную конструкцию.

Если регулировка клапанов произведена корректно, то мотор не обладает характерными шумами при работе, как это происходит при требующих такого действия клапанах. Регулировка клапанов осуществляется посредством уменьшения или увеличения величины зазора. Впускные элементы обладают иным параметром указанного зазора в сравнении с их выпускными «коллегами». Если установленный зазор по своему значению является меньшим в сравнении с заводским регламентным требованием, то мотор будет испытывать перегрев. Также в данном случае «зажатый» клапан не позволит образовать достаточное рабочее давление в камере в момент возгорания смеси, что приводит не только к снижению мощности, но и к постепенному разрушению компонентов поршневой группы.

Если измеренный зазор имеет завышенное значение, то данный факт характеризуется повышенной шумностью работы механизма и также оказывает существенное влияние на состояние ответственных деталей в узле ГРМ. И тогда требуется регулировать клапана.

Склоняться к проверке величины зазоров предписано по истечении каждых 30 тыс. км пробега Лада Гранта. Подробную инструкцию по реализации данной ответственной процедуры можно обнаружить на страницах технического руководства конкретного автомобиля. Там можно встретить описание процесса на силовой установке, которая 8 клапанная.

регулировка клапанов под газ | Автор топика: Виктория

Автомобиль ваз 2106. Два раза регулировал клапана, хватает на 1 — 2 дня, после чего снова начинают стучать. Гбц перебрана, все новое стоит. До этого стояла на другом блоке, нареканий не было. Работала на бензине. после установки на нынешний блок, с газовым оборудованием, появилась такая проблема. Зазор делал 0.15. Подскажите что может быть.

Раиса Не должно быть такого что через два дня уходит регулировка.

Плюс ко всему ГБО поставили бездарно, система функционирует не в своем режиме

Виталий =)) стрекот клапанов не приводит к проблемам. А пережатые клапана- приводят. Более того- если следовать логике обличителей ГБО Анна — зазор должен уменьшаться, а не увеличиться.

Александра Не правильная регулировка, либо износ на рокерах и кулачках распредвала

Илья А при чем зазор в клапанах. Выставил и всё. Он же у тебя не уходит, так я понимаю?Ты когда через два дня меряешь, он что отличается от того, который выставлял? Да не может быть, чтобы за два дня зазор уходил! К тому же на другом блоке всё нормально. Надо зажигание тебе регулировать, а не клапана. Опережение зажигания на газе немного другое должно стоять. Более ранее должно стоять. И ГБО регулировать под это дело заново.

Лидия солдатики плохо зажимаете)))) или при установке распреда зазор на масленом канале, центральная шпилька. идёт масленое голодание РВ повышенный износ

Регулировка тепловых зазоров в приводе клапанов газораспределительного механизма

Регулировку тепловых зазоров в приводе клапанов газораспределительного механизма двигателя выполняем в соответствии с регламентом технического обслуживания через каждые 30 тыс. км пробега. Операции проводим на холодном двигателе. Крестообразной отверткой ослабляем затяжку хомута крепления шланга подвода картерных газов к крышке головки блока цилиндров…

…и снимаем шланг с патрубка крышки.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга (основного контура системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров. Аналогично ослабляем затяжку хомута крепления шланга (контура холостого хода системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров.

Головкой «на 10» отворачиваем три гайки крепления кронштейна ресивера…

…и снимаем кронштейн.

Две шпильки крепления кронштейна к ресиверу вворачиваются в закладные гайки, установленные в пазах ресивера.

Головкой «на 10» отворачиваем две колпачковые гайки крепления крышки головки блока цилиндров.

Снимаем со шпильки металлическую шайбу…

…и резиновую втулку. Аналогично снимаем детали крепления крышки с другой шпильки.

Снимаем крышку головки блока цилиндров. Снимаем переднюю верхнюю крышку ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки зазоров в механизме привода клапанов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода генератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40–50° (2,5–3 зуба на шкиве распределительного вала). В этом положении валов проверяем набором щупов зазоры (между регулировочными шайбами толкателей и кулачками) у первого…

…и третьего кулачков распределительного вала. Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм. Зазор равен толщине щупа, который входит между кулачками и шайбой с легким защемлением. Если зазор отличается от нормы…

…то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля). Вводим «клык» приспособления между кулачком и шайбой (см. рис. ниже).

Утапливание толкателя клапана при замене регулировочной шайбы

: 1 – приспособление; 2 – толкатель

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель…

…и устанавливаем между краем толкателя и распределительным валом фиксатор, который удерживает толкатель в нижнем положении.

Фиксирование толкателя клапана при замене регулировочной шайбы

: 1 – фиксатор; 2 – регулировочная шайба Переводим рычаг приспособления в верхнее положение.

Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу. При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками. Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель и вынимаем пинцетом регулировочную шайбу. Зазор регулируем подбором регулировочной шайбы с требуемой толщиной.

Для этого микрометром измеряем толщину извлеченной шайбы. Толщину новой регулировочной шайбы определяем по формуле: Н = В+ (А–С), мм,

гдеА – замеренный зазор;В – толщина извлеченной шайбы;С – номинальный зазор;Н – толщина новой шайбы. Толщина новой шайбы маркируется на ее поверхности электрографом. Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор. Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, проверяем и при необходимости регулируем зазоры других клапанов в последовательности, указанной в таблице:

Сборку двигателя проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров…

…заменяем ее уплотнительную прокладку новой.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Гранта 87лс регулировка клапанов

Регулировка тепловых зазоров в приводе клапанов газораспределительного механизма

Регулировку тепловых зазоров в приводе клапанов газораспределительного механизма двигателя выполняем в соответствии с регламентом технического обслуживания через каждые 30 тыс. км пробега. Операции проводим на холодном двигателе.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга подвода картерных газов к крышке головки блока цилиндров…

…и снимаем шланг с патрубка крышки.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга (основного контура системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров. Аналогично ослабляем затяжку хомута крепления шланга (контура холостого хода системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров.

Головкой «на 10» отворачиваем три гайки крепления кронштейна ресивера…

…и снимаем кронштейн.

Две шпильки крепления кронштейна к ресиверу вворачиваются в закладные гайки, установленные в пазах ресивера.

Головкой «на 10» отворачиваем две колпачковые гайки крепления крышки головки блока цилиндров.

Снимаем со шпильки металлическую шайбу…

…и резиновую втулку. Аналогично снимаем детали крепления крышки с другой шпильки.

Снимаем крышку головки блока цилиндров. Снимаем переднюю верхнюю крышку ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки зазоров в механизме привода клапанов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода генератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40–50° (2,5–3 зуба на шкиве распределительного вала). В этом положении валов проверяем набором щупов зазоры (между регулировочными шайбами толкателей и кулачками) у первого…

…и третьего кулачков распределительного вала. Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм. Зазор равен толщине щупа, который входит между кулачками и шайбой с легким защемлением. Если зазор отличается от нормы…

…то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля). Вводим «клык» приспособления между кулачком и шайбой (см. рис. ниже).

Утапливание толкателя клапана при замене регулировочной шайбы: 1 – приспособление; 2 – толкатель

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель…

…и устанавливаем между краем толкателя и распределительным валом фиксатор, который удерживает толкатель в нижнем положении.

Фиксирование толкателя клапана при замене регулировочной шайбы: 1 – фиксатор; 2 – регулировочная шайба Переводим рычаг приспособления в верхнее положение.

Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу. При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками. Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель и вынимаем пинцетом регулировочную шайбу. Зазор регулируем подбором регулировочной шайбы с требуемой толщиной.

Для этого микрометром измеряем толщину извлеченной шайбы. Толщину новой регулировочной шайбы определяем по формуле: Н = В+ (А–С), мм, где А – замеренный зазор; В – толщина извлеченной шайбы; С – номинальный зазор; Н – толщина новой шайбы. Толщина новой шайбы маркируется на ее поверхности электрографом. Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор. Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, проверяем и при необходимости регулируем зазоры других клапанов в последовательности, указанной в таблице:

Сборку двигателя проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров…

…заменяем ее уплотнительную прокладку новой.

Источник

Что лучше: 8-ми или 16-ти клапанная двигательная система?

Выбирать тип двигателя следует с учетом условий эксплуатации авто

Сравнение следует производить, исходя из способа эксплуатации автомобиля, стиля езды, наличия средств для ремонта. Лучшими с точки зрения ремонтоспособности считаются моторы с 8-ю клапанами. Их основное достоинство — быстрый старт работы двигателя, низкое потребление топлива. Такие агрегаты чаще всего приобретаются для езды по городу. Более того, основная причина, по который выбор падает именно на эти двигатели — при разрыве ремня ГРМ не выходит из строя клапанная система. Это обеспечивается наличием полостей в структуре двигателя, куда отлетают клапаны при чрезвычайной ситуации, связанной с разрывом газораспределительного ремня. 8-клапанная Гранта не может похвастаться низким уровнем шума в салоне от работающего двигателя. Пожалуй, это все минусы.

Что касается автомобиля Лада Гранта с 16-клапанной двигательной системой, то он лучше всего приспособлен для езды на большие расстояния. На таких моторах можно развить приличную скорость, что является плюсом в сравнении с 8-клапанным вариантом. Также не будет мешать шум из мотора при езде на высоких оборотах. Что касается недостатков, то для повышения скорости езды в таких двигателях используется облегченная поршневая система. Это означает, что поршень 16-клапанной системы короче, чем у 8-клапанных авто. Проще говоря, у него отсутствует пространство, которое необходимо для того, чтобы поршень не соприкасался с клапаном в случае разрыва ГРМ. Аналогично и у Гранты с кондиционером.

Таким образом, можно сделать следующие выводы:

1. Выбор клапанной системы авто — индивидуальное решение каждого автолюбителя.
2. Если следить за состоянием рабочих элементов авто, то можно избежать капитального ремонта, стоимость которого сопоставима с покупкой нового двигателя, и при этом благополучно ездить на 16-клапанном двигателе.
3. Во всех остальных случаях рекомендуется приобретать авто с 8-клапанами. Отзывы о Ладе с такой комплектацией можно получить у владельцев отечественных авто.

Периодичность проведения такой процедуры зависит исключительно от того, насколько ваш автомобиль нуждается в этом. Дело в том, что существует огромное количество автомобилей отечественного производства, которым регулировка клапанов не требуется даже после 100 тысяч километров пробега. Но как только вы услышите стук, доносящийся из-под клапанной крышки, который появляется в основном на хорошо прогретом моторе, или же двигатель автомобиля и вовсе отказывается заводиться, существует огромная вероятность того, что причина кроется именно в неправильно выставленном зазоре между толкателями клапанов и шайбами.

А сейчас предлагаем вашему вниманию весь список инструментов, необходимых для того, чтобы отрегулировать клапаны на Ладе Гранта собственными силами:

• торцевая головка (диаметр 10) с трещоткой либо воротком;
• пинцет (понадобиться для того, чтоб изъять старые шайбы);
• щупы от 0,05 до 1 мм;
• приспособление для регулировки (подойдет такое же, как для ВАЗ-2108);
• регулировочные шайбы (их необходимо приобрести после того, как текущий зазор будет измерен).

Кстати, на двигателе Лады Гранта с 8 клапанами их регулировку специалисты настоятельно рекомендуют проводить после того, как она пробежала 25 тысяч километров. В первую очередь данное действие необходимо для значительного повышения КПД движка.

Полезные советы

Чтобы облегчить процесс ремонта в темном гараже, может приходиться фонарик для создания дополнительного освещения. Для охлаждения мотора автовладельцы используют охлаждающий встроенный вентилятор, для чего предварительно отключается разъем с температурным сенсором, находящийся неподалеку от термостата. Регулировка на более современных моделях Lada Granta не производится, чтобы усовершенствовать работу автомобиля, необходима только замена клапанов на Гранте с 16 клапанами.

Более подробно разобраться с процессом регулировки поможет видео с пошаговой инструкцией.

Источник

Подводим итог

Какой мотор избрать 8 клапанов или же 16 – дело каждого отдельно взятого клиента. Если будущему обладателю LADA Granta по душе движок, у которого 8 клапанов, то ему потребуется проявлять беспокойство по регламентной проверке состояния ремня ГРМ и склоняться к периодической регулировке клапанов, дабы обеспечить «здравие» агрегата. Поклонники 16-клапанного мотора будут лишены необходимости в регулировке. ГРМ здесь не обладает такой прихотливостью ввиду более прочного ремня, но это не избавляет владельца LADA Granta от аналогичной проверочной процедуры касаемо компонентов данного «капризного» узла.

Покажем как своими руками отрегулировать зазоры клапанов на 8-клапанном двигателе автомобилей ВАЗ 2115 ВАЗ 2114 ВАЗ 2113. Открываем капот, откручиваем всё что нам будет мешать. Поддомкратим правое переднее колесо. Включаем 4 передачу, прокручивая колесо, выставляем метку на шестерне распредвала:

Вот схема регулировки для лучшего понимания:

Прокрутим на 2.5 зуба шестерни от установленной метки:

Проверяем зазор на первом выпускном клапане, он должен быть 0.35 плюс минус 0.05. В нашем случае щуп на 0.30 не проходит, значит клапан зажат, пробуем щуп на 0.25, он также не проходит, на 0.20 проходит. Используем специальное приспособление для регулировки клапанов, его вы можете купить в любом специализированном магазине. Если мешает масло, то его можно откачать при помощи шприца. При помощи нашего спец инструмента (или отвёртки, если у вас его нет) нажимаем на клапан и фиксируем его «топориком». Пинцетом достаём регулировочную шайбу. Смотрим размер шайбы (у нас 2.72). Рассчитаем размер новой шайбы:

Устанавливаем новую шайбу с рассчитанным размером 2.57 надписью вниз (чтобы она не стиралась). После установки шайбы снова замеряем зазор. Теперь замерим зазор на третьем впускном клапане, должен быть 0.20 плюс минус 0.05. Щуп на 0.20 не проходит, щуп на 0.15 проходит свободно, значит там примерно 0.18, что допустимо.

Проворачиваем ещё на 11 зубьев от последнего положения шестерни:

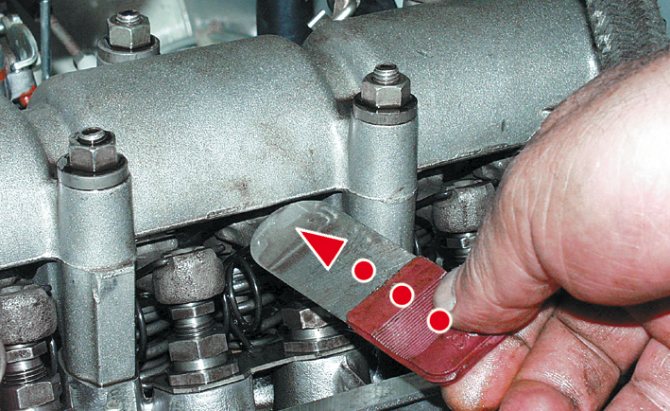

Аналогично проверяем 5 и 2 клапана. Проворачиваем на 10.5 зуба, проверяем зазоры на 8 и 6 клапанах.

Видео регулировка зазоров клапанов в 8-клапанном двигателе ВАЗ 2115 2114 2113:

Резервное видео как отрегулировать зазоры клапанов в 8 клапанном двигателе ВАЗ 2115 2114 2113:
