Что такое раздаточная коробка автомобиля (раздатка): назначение, виды, устройство, как работает

Содержание:

Классификация
Как работает коробка и нужна ли она?
Классификация
Как устроена раздаточная коробка?
Принцип работы раздаточной коробки. Видео
Виды раздаточных коробок
Основные неисправности раздаточных коробок
- Режимы работы
Механизм блокировки межосевого дифференциала

Классификация

Несоосные ведущие валы. Отсутствие промежуточных валов. Бесшумны, компактны, обладают высоким уровнем КПД. К прочим преимуществам можно отнести небольшую металлоёмкость.
Соосные приводные валы. Наиболее популярны на сегодняшний день. Главная передача может использоваться сразу для двух ведущих мостов (заднего и переднего).
КПП, оснащённые функцией блокировки ведущих мостов. Очень выгодный вариант. При движении по ровным участкам или по трассе передний мост отключается с целью экономии топлива. При этом является одним из лучших вариантов для передвижения по труднопроходимой местности (когда в работу включается ещё и передний мост).
Дифференциальный привод ведущих мостов. То есть во время движения транспортного средства используется межосевой дефференциал, который позволяет вращение всех ведущих валов с различными скоростями. У машин с такой КПП постоянно включен передний привод, а для повышения проходимости подключаются межосевые дифференциалы.

Как работает коробка и нужна ли она?

Как работает?

Что такое автомобильный дифференциал: устройство, назначение и виды

В автомобиле коробка робот и автомат: в чем разница, что надежнее, лучше, дешевле? чем отличается коробка робот от коробки автомата и вариатора в автомобиле: сравнение визуальное и в принципе действия Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
при двух работающих мостах и с условием перманентной блокировки дифференциала;
при двух работающих мостах;
при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

Нужна ли раздаточная коробка?

Как и у любого механизма, у РК есть свои преимущества и недостатки.

Начнём, пожалуй, с минусов. Точнее, с одного, но существенного минуса раздаточной коробки. Дело в том, что большинство её деталей довольно дорого стоят. Поэтому их замена обойдётся недёшево. А те детали, которые продаются по приемлемым ценам, сложны в починке, поэтому тоже могут потребовать средств от автовладельца на работу мастера.

При работе «раздатки» во время движения автомобиля на низкой скорости крутящий момент передаётся на оси. Это увеличивает проходимость внедорожника.
Примечательно, что при работе «раздатки» большой крутящий момент не может потеряться. Это достигается благодаря демультипликатору. Он является помощником машины в сокращении интенсивности кручения валов привода.
Также у водителя автомобиля, оснащённого раздаточной коробкой, есть возможность самостоятельно определять число передачи.
При езде в сложных условиях РК станет другом и помощником автомобилиста, помогая его «железному коню» эффективно преодолевать ландшафтные препятствия.
Ну и, конечно, одно из ведущих преимуществ заключается в том, что работа раздаточной коробки продляет жизнь трансмиссии.

Но не стоит забывать, что никакая раздаточная коробка не умаляет важности мастерства водителя, решившего проехать на внедорожнике по сложным участкам. Ведь даже при управлении самым «навороченным» авто неопытность ездока может сыграть с ним злую шутку

Классификация

Акпп: что это такое, устройство, виды, как работает, как пользоваться коробкой автомат

В целом, конструктивных исполнений раздаток – множество, поэтому и используется классификация их. Она разделяет все существующие виды раздаточных коробок по таким критериям как:

Способ распределения мощности;
Число передач;
Тип механизма управления;
Расположение валов.

Распределение мощности

Способ распределения мощности – один из основных критериев, по которым разделяются раздатки. Он характеризует, как именно осуществляется передача вращения между осями.

По этой классификации коробки делятся на обеспечивающие:

Постоянный привод на обе оси без возможности отключения какого-либо мостов;
Возможность отключения переднего или заднего моста (он в этой компоновке трансмиссии является вспомогательным);
«Равноправное» отключение. Такая раздатка позволяет отключать любой из мостов (позволяет на авто сделать любой тип привода – передний, задний, полный).

Трансмиссия с постоянным приводом используется как на легковых авто, так и некоторых внедорожниках. В раздатке таких трансмиссий отсутствует механизм управления, и ведущими являются постоянно все колеса.

Отметим, что в современных конструкциях раздаток полноприводных трансмиссий дифференциал не используется, вместо него устанавливаются разного рода муфты (электромеханические, фрикционные, магнитные). Их особенность заключается в том, что они могут обеспечивать меняющееся соотношение распределения вращения. Управление этими муфтами осуществляется электроникой, что позволяет системе привода быстро реагировать на дорожные условия и направлять больший момент на требуемую ось.

Раздаточные коробки с отключаемым одним из мостов – самая распространенная компоновка для кроссоверов. Ее особенность заключается в том, что водитель самостоятельно решает, когда нужен полный привод. В такой конструкции также нередко используются муфты в качестве межосевого дифференциала. Управление коробкой может быть, как полностью механическим, так и электроприводным.

Схема видов полного привода

«Равноправное» отключение мостов встречается нечасто. Обусловлено это более сложной конструкцией самой коробки.

Количество ступеней

По количеству передач существующие типы коробок передач делятся на одно-, двух- и трехступенчатые. На легковых автомобилях и кроссоверах обычно используется одноступенчатая передача. Это означает, что передаточное число раздаточной коробки равно 1, то есть она его не изменяет и на колеса передается тот момент, который задан КПП.

На внедорожниках же часто встречается двухступенчатая раздатка. В ней имеется две передачи, у которых передаточное число равно 1 и 2. Нередко такую коробку еще называют «раздаткой с делителем». Наличие двух передач позволяет при надобности на этом узле изменить передаточное число, повысив тяговое усилие на колесах. Но при этом автомобиль движется вдвое медленнее. В обычной коробке это делается всего лишь наличием дополнительной пары шестерен.

Трехступенчатые раздаточные коробки на автотранспорте обычно не встречаются, их используют на спец. технике.

Механизм управления

Что касается типа механизма управления, то он бывает ручным, полуавтоматическим и полностью автоматическим. Первый вариант – самый надежный, поскольку в конструкции отсутствует какая-либо электроника. В такой раздаточной коробке водитель самостоятельно, при помощи системы рычагов вводит в зацепление шестерни, включая дополнительный мост.

В полуавтоматическом механизме задействование дополнительного моста осуществляется механизмом управления с электронным приводом. То есть, включение и выключение дополнительного моста проходит без участия водителя. Но такая система управления позволяет и самому водителю включать полный привод.

Ручной и полуавтоматический механизм управления раздаткой

Автоматическое же управление подразумевает, что работу раздаточной коробки полностью контролирует электроника. Она на основе показаний датчиков определяет момент, когда нужен полный привод и задействует его.

Положение валов

Последний критерий, по которым делятся раздаточные коробки – положение валов. Оно бывает соосным и несоосным. Первый вариант указывает на то, что ведомый и вал привода переднего моста расположены на одной оси. Ведущий же вал располагается параллельно им.

В несоосной конструкции на одной оси располагаются ведущий и ведомый валы, а вал переднего моста установлен параллельно.

Как устроена раздаточная коробка?

Как работает раздатка на ниве шевроле схема

Раздаточная коробка (или раздатка) — это неотъемлемая часть каждого полноприводного автомобиля. Ее функция заключается в распределении крутящего момента (в дальнейшем КМ) по осям машины, а также в его увеличении при передвижению по бездорожью или плохим дорогам.

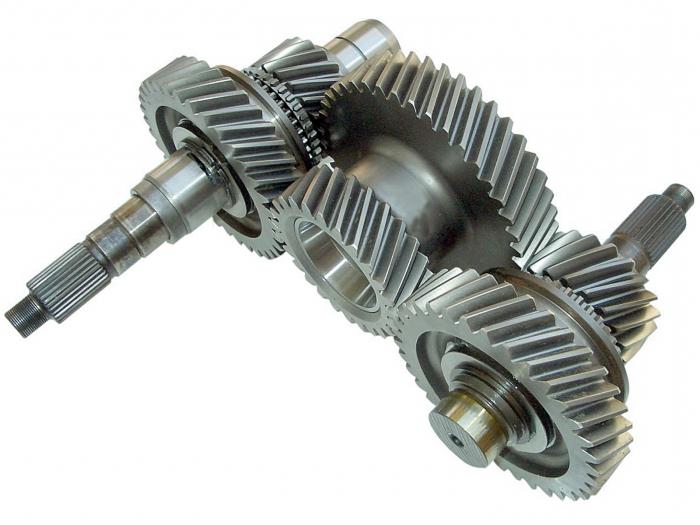

Коробка раздаточная имеет следующее устройство:

— вал ведущий передает крутящий момент (в дальнейшем КМ) от коробки скоростей к коробке раздаточной;

— дифференциал межосевой нужен для распределения КМ между двух осей;

— механизм, блокирующий дифференциал межосевой, обеспечивает более сильное соединение задней и передней осей. Блокировка осуществляется вручную или автоматически;

— передача цепная (или зубная), валы привода задней и передней оси, передача понижающая.

Для более полной реализации возможностей полноприводной машины применяется механизм, блокирующий дифференциал межосевой, то есть частичное или полное его выключение. Современные механизмы автоблокировки межосевого дифференциала — это муфта фрикционная многодисковая, дифференциал самоблокирующийся и вискомуфта.

Вискомуфта (другое название — вязкостная муфта) — это наиболее недорогое и простое устройство. Ее работа основана на появлении блокирующего элемента при некоторой разности скоростей осей. Раздаточная коробка чаще всего оборудуется именно вискомуфтой.

Дифференциал самоблокирующийся представляет собой особую конструкцию, которая состоит из червячных шестерен — ведомых и ведущих. Блокировка становится возможной за счет трения в червячной передаче. Так как такой дифференциал имеет ограничения по прочности, то его не применяют на внедорожниках.

Фрикционная многодисковая муфта распределяет КМ между осями в зависимости от внешних условий. При этом КМ перераспределяется на ту ось, которая имеет лучшее сцепление с дорогой. Для обеспечения работы такой муфты раздаточная коробка может быть оборудована гидравлическим или электрическим приводом, а также электросистемой управления.

Блокировка принудительная (или ручная) возможна только при помощи водителя. В этом случае используется гидравлический, электрический или механический привод.

Функция цепной передачи заключается в передаче КМ на переднюю ось машины. Она включает ведомое и ведущее колеса зубчатые, а также цепь приводную. Вместо цепной, раздаточная коробка может быть оборудована зубчатой цилиндрической передачей. На современных машинах понижающая передача выглядит как планетарный редуктор.

На некоторых автомобилях с системой 4х4 есть возможность подключения переднего привода вручную (например, раздаточная коробка УАЗ). Некоторые конструкции имеют системы постоянного привода с возможностью отключения передней оси.

Раздаточная коробка может работать в нескольких режимах: включен мост задний; оба моста машины включены; работают оба моста при блокировке дифференциала межосевого; работают оба моста на передаче понижающей при блокировке дифференциала; работают оба моста при автоблокировке дифференциала. Переключение режимов происходит при помощи рычага, переключателя поворотного или кнопок на панели.

Принцип работы раздаточной коробки. Видео

Принцип работы раздаточной коробки, как показано на видео, выше, состоит в подключении и отключении мостов автомобиля. С помощью межосевого дифференциала происходит изменение крутящего момента и передача этого усилия на передний и задний оси, с равномерным либо разделённым усилиями на колеса.

В подробном описании работа раздаточной коробки происходит следующим образом.

От коробки передач автомобиля вращение поступает на ведущий вал и передаётся через шестерёнки на промежуточный вал, так как одна из шестерёнок промежуточного вала постоянно заблокирована с ведущим, поэтому вращение передаётся сразу.
На промежуточном валу имеется подвижная шестерня, которая при зацеплении передаёт вращение на передний (или задний) мост с помощью механизма управления. Такой принцип работы самый простой.
Для улучшения передачи и изменения крутящего элемента существует дифференциал межосевой, который служит для снятия нагрузки при переключении и плавности перехода вращения. Для устранения недостатка торможения при включённых обоих мостах при сопротивлении одного из мостов включена в схему блокировка дифференциала.

Виды раздаточных коробок

Условное разделение раздаточных коробок мы сделаем по автомобилям, на которые они устанавливаются, так как этот параметр наиболее точно характеризирует требование к агрегату. А автомобили с полным приводом делятся на:

Кроссоверы;
Внедорожники.

Не все знают что кроссоверы, ещё из называют паркетники, относятся к классу автомобилей, для которых езда по бездорожью вещь весьма условная. К ним по строению трансмиссии можно отнести и легковые полноприводные машины.

Они могут проехать небольшую лужу или забраться на бордюр, но месить на них грязь не стоит. А все из-за того что раздаточная коробка у них имеет блокировку дифференциала со склонностью к перегреву при частом буксовании. Делается она на основе одной из трех систем:

Вискомуфта;
Дифференциал Торсен;
Многодисковая муфта.

Рассмотрим кратко каждую из систем.

Вискомуфта

Вискомуфта построена на базе специальной жидкости, которая находиться между многочисленными, крутящими относительно друг друга с малыми зазорами, пластинами раздатки. Пластины связаны с выходными валами и когда разница между оборотами пластин становиться очень большая (одна из осей буксует) жидкость резко повышает свою вязкость и связывает (жестко склеивает) пластины между собой, блокируя дифференциал.

Но долго она в таком состоянии не может быть потому что жидкость перегревается и теряет свои свойства.

Дифференциал Торсен

Такой дифференциал создан на основе червячных передач и его главное умение быстро и точно перераспределять крутящий момент между осями. Очень хорошая механическая конструкция на основе червячных шестерен, но главный его недостаток ненадежность, то есть в критических ситуациях он склонен к быстрому разрушению.

Многодисковая муфта

Это более надежный механизм, на который переходят все современные кроссоверы.

Ее устройство представляет из себя набор дисков, которые между собой трутся в зависимости от силы, которая на них давит. И чем больше сила тем сильнее они блокируют дифференциал.

Прижимом командует компьютер на основе показаний от датчиков и положения селектора.

Следует сказать, что две предыдущие системы не требовали от водителя участия и работали самостоятельно.

Многодисковая муфта тоже, при длительной пробуксовке начинает перегреваться, и чтобы сохранить механизм, электроника отключает ее работу, автомобиль становиться моноприводным. Это мудрое решение для «нежных» паркетников, которых иногда испытывают, по незнанию, на внедорожность, сохраняя их от поломки.

Так же немаловажным фактором является в кроссоверах отсутствие пониженного ряда в трансмиссии.

Что же касается внедорожников, то стоит заметить высочайшую надежность их трансмиссии при езде по бездорожью. Блокировки в них осуществляются жестко, без возможности плавного изменения крутящего момента между осями.

Да, это плохо сказывается на управлении при высоких скоростях, зато буксовать можно сколько угодно, без боязни перегрева.

Кроме того, в раздатке таких автомобилей есть демультипликатор, для включения пониженной передачи. Может быть один или два пониженных режима.

Благодаря этому, внедорожники могут вскарабкаться на гору очень большой крутизны или ехать по грязи без опасения, что не хватит тяги двигателя.

Так же пониженная передача дает возможность двигаться на очень малых скоростях (1-2 км/ч), что дает время водителю без остановки машины точнее выбрать траекторию движения.

Подводя итоги, можно заметить, раздаточная коробка очень полезный агрегат. И если не насиловать его зря, а учитывать предназначение транспортного средства то срок службы будет очень долгим.

На этом разрешите откланяться.

Основные неисправности раздаточных коробок

Течь масла. Может быть как сквозь сальники, так и по стыкам корпуса. В случае с сальниками следует не только заменить их, но и проверить целостность посадочных мест под сальники — на них могут быть каверны либо трещины, сквозь которые также может уходить масло, даже если сальник будет исправен. Следует также проинспектировать поверхности, которые облегает губа сальника — если на ней будет выработка или борозды, то новый сальник также придёт в негодность. Люфт подшипников, валов или фланцев также приводит к тому, что губа сальника деформируется и становится неспособной удерживать герметичность. В случае, если течь проходит по стыкам корпуса, раздаточную коробку нужно разобрать вплоть до места течи, стыки зачистить, обезжирить, а затем нанести качественный герметик, пользуясь инструкцией по его применению.
Ось сателлита раздаточной коробки NV-242 протёрта абразивом

Гул, рокот подшипников. Определяется в процессе эксплуатации и при прослушивании отдельных узлов в процессе диагностики автомобиля на станциях тех.обслуживания. Проявляется в движении постоянным воем, могут быть звуки частых лёгких ударов. Изношенные подшипники следует заменить.
Результат воздействия абразива на зубья сателлита межосевого дифференциала раздаточной коробки NV-242. Видны раковины и задиры на рабочей поверхности, которая должна быть абсолютно гладкой.

Растяжение цепи, передающей крутящий момент. Типичные раздаточные коробки имеют прямой вал от коробки передач до заднего кардана, а примерно посередине вала при помощи цепи Морзе крутящий момент передаётся на параллельны вал, ведущий на передний кардан. Растянутая цепь выдаёт себя проскальзыванием относительно зубьев шестерён, на которых она сидит. Лучше всего это можно понять, вывернув до упора колёса в любую сторону и резко тронувшись с места. Звонкий треск из раздаточной коробки даст понять, что цепь растянута. В самых запущенных случаях цепь провисает настолько, что стачивает зубья шестерён, а также начинает протирать корпус раздаточной коробки.
Износ межосевого дифференциала. Дифференциал представляет собой планетарную передачу, наибольшую нагрузку в которой испытывают сателлиты. Их поверхности постоянно подвергаются трению, а некачественная смазка или её отсутствие, твёрдые инородные частицы вроде песка или металлических крошек убивают дифференциал за несколько десятков километров пробега. Для улавливания стального абразива в раздаточных коробках используют магнитный вкладыш, который обычно находится на дне раздаточной коробки, возле маслозаборной трубки.
Остатки медной оплётки электромагнитной муфты включения полного привода в раздаточной коробке автомобиля Ford Explorer.

Износ электромагнитного сцепления подключения полного привода. Некоторые раздаточные коробки для удобства пользователя оснащены электромагнитом, который при включении питания сцепляет разомкнутую цепь передачи крутящего момента, и появляется полный привод. Медная оплётка электромагнитов чувствительна к резким нагрузкам, что нередко приводит к выходу из строя механизма подключения полного привода.
Износ вискомуфты. Выдаёт себя потерей управляемости в поворотах, неустойчивым прохождением неровностей, «козлением», низкочастотными скрипами в трансмиссии, в тяжёлых случаях самым очевидным становится неравномерный износ покрышек. При снятии одного из карданных валов (если есть такая возможность) симптомы полностью пропадают. Изношенную вискомуфту следует отремонтировать или заменить.

Режимы работы

Раздаточная коробка работает в пяти режимах.

1. Включена нейтраль.

2. Разблокирован дифференциал при включенной повышающей передаче: крутящий момент делится в соотношении 1:2.

3. Заблокирован дифференциал при включенной повышающей передаче: крутящий момент делится в зависимости от сцепления колес с дорожным покрытием.

4. Разблокирован дифференциал при включенной понижающей передаче: крутящий момент раздается в соотношении 1:2.

5. Заблокирован дифференциал при включенной понижающей передаче: передний и задний мосты работают как единое целое. Крутящий момент раздается в зависимости от степени сцепления колес с дорогой. В таком режиме проходимость автомобиля самая высокая.

Видео: раздаточная коробка.

Буду надеяться, что статья получилась интересной и полезной!

Механизм блокировки межосевого дифференциала

Чтобы автомобиль мог полноценно реализовать свои внедорожные возможности, межосевой дифференциал оснащают блокирующим механизмом, назначение которого в том, чтобы принудительно заставить колеса обеих осей вращаться с одинаковой скоростью. Блокирование может происходить либо принудительно, либо вручную, в зависимости от типа механизма. В настоящее время используются следующие виды блокировок:

дифференциал самоблокирующийсяTorsen;
фрикционная многодисковая муфта;
вязкостная муфта (вискомуфта).

Первыми двумя механизмами оснащается раздаточная коробка кроссоверов в силу недостатков, описанных ниже.
