Распиновка проводов приборной панели газели

Схема и контакты комбинации приборов Газель

Разъём ХР1

1 Датчик температуры охлождающей жидкости2 Выбор аварийной температуры охлождающей жидклсти3 Аварийное низкое давления масла двигателя4 Датчик давления масла5 Датчик уровня топлива6 ———-7 ———-8 Открытые двери автобуса9 ———-10 Открытые двери салона,капота или багажника11 ———12 ———13 Неисправность электронного регулятора тормозных сил (EBD)

Разъём ХР2

1 Аккумулятор2 Включения ламп сигнализатора поворота правого борта3 Включения ламп сигнализатора поворота левого борта4 Включения стояночного тормоза5 Влючения дальнего света6 Включения передних противотуманных фар7 Подсветка КП8 Включения габаритных огней9 Включения задних противотуманных фар10 ———11 Включения блокировки межосевого диффиренциала12 Включения пониженной передачи13 Тип датчика давления масла

Разъём ХР3

1 Корпус для аналоговых сигналов2 Зажигание3 Корпус4 Высоковольтный вход тахометра5 Низковольтный вход тахометра6 Включения ближнего света фар7 Разряд аккумуляторной батареи8 Зажигания9 Низкий уровень тормозной жидкости10 Датчик скорости11 Выход спидометра к бортовому компютеру12 Включения обогрева звднего стекла13 Неисправность антиблокировочной системы тормозов(ABS)

Разъём ХР4

1 Сигнализатор диагностики(-)2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+)3 Износ тормозных накладок4 Включения предпускового подогрева двигателя(-)5 ————-6 ————-7 ————-8 ————-9 —————10 ————-11 Низкий уровень стеклоомывающей жидкости12 Низкий уровень охлождающей жидкости13 Низкий уровень масла в двигателе

Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:

Назначение вывода	38.3801	382.3801	385.3801010
Контрольная лампа воздушной заслонки карбюратора	X1.1	X1.1	X1.1
Указатель температуры охлаждающей жидкости	X1.2	X1.2	X1.2
Контрольная лампа перегрева охлаждающей жидкости (-)	X1.3	X1.3	X1.3
Контрольная лампа низкого давления масла	X1.4	X1.4	X1.4
Указатель давления масла	X1.5	X1.5	X1.5
Указатель уровня топлива	X1.6	X1.6	X1.6
Контрольная лампа резерва топлива (-)	X1.7	X1.7	―
Контрольная лампа непристегнутых ремней безопасности	X1.8	X1.8*	―
Тест (-)	X1.9	X1.9	―
Контрольная лампа незакрытых дверей (-)	X1.12	―	X1.10*
Контрольная лампа перегрева масла	X1.11	X1.11*	―
Цепь 30 (постоянное питание)	―	―	X2.2
Объединенный выход контрольной лампы STOP	X2.2	―	―
Контрольная лампа правого указатель поворота	X2.3	X2.3	X2.3
Контрольная лампа левого указатель поворота	X2.4	X2.4	X2.4
Контрольная лампа стояночного тормоза	X2.5	X2.5	X2.5
Контрольная лампа включения дальнего света фар (+)	X2.6	X2.6	X2.6
Контрольная лампа включения противотуманных фар (+)	―	―	X2.7*
Контрольная лампа указателей поворота прицепа (+)	X2.12	X2.7*	―
Индикация пониженной передачи (-)	―	―	X2.8*
Индикация блокировки межосевого дифференциала (-)	X2.9	X2.9*	X2.9*
Контрольная лампа обогрева сидений (+)	X2.10	X2.10	―
Контрольная лампа включения задних противотуманных фонарей (+)	―	X2.11*	X2.11*
Контрольная лампа включения габаритного освещения (+)	X2.7	X2.12	X2.12
Цепь освещения приборов	X2.13	X2.13	X2.13
Контрольная лампа перегрева каталитического нейтрализатора	X2.8	―	―
Контрольная лампа подушек безопасности (+)	X2.11	―	―
Контрольная лампа STOP	X3.6	―	―
Контрольная лампа ABS (-)	X3.1	X3.1	X3.1, инверс
Масса (-)	X3.2	X3.2	X3.2
Питание (+) спидометра	X3.3	X3.3	X3.3
Масса (-) спидометра	X3.4	X3.4	X3.4
Тахометр (высоковольтный вход)	―	X3.5	X3.5*
Тахометр (низковольтный вход) (-)	―	X3.6	X3.6
Тахометр (вход от генератора)	X3.7	―	―
Контрольная лампа ближнего всета фар (+)	―	―	X3.7*
Контрольная лампа обогрева заднего стекла (+)	X3.8	X2.1*	X3.8
Выход спидометра к борткомпьютеру	X3.9	X3.9	X3.9
Вход спидометра	X3.10	X3.10	X3.10
Контрольная лампа уровня тормозной жидкости (-)	X3.11	X3.11	X3.11
Питание (+) контрольных ламп и приборов	X3.12	X3.12	X3.12
Контрольная лампа разряда аккумулятора	X3.13	X3.13	X3.13
Контрольная лампа уровня масла	X4.1	X4.1*	X4.1*
Контрольная лампа CHECK ENGINE (+)	X4.2	X4.2	X4.2
Общий вывод контрольных ламп CHECK ENGINE и подогрева свечей накаливания (-)	X4.3	X4.3	X4.3
Контрольная лампа износа тормозных колодок (-)	―	―	X4.4*
Контрольная лампа свечей накаливания (+)	―	―	X4.5
Контрольная лампа уровня охлаждающей жидкости (-)	X4.8	X4.8*	X4.8*
Контрольная лампа уровня омывающей жидкости (-)	X4.9	X4.9*	X4.9*
Контрольная лампа уровня жидкости гидроусилителя руля (-)	X4.10	X4.10*	X4.10*
Контрольная лампа наличия воды в топливном фильтре (+)	―	―	X4.11*
Контрольная лампа перегоревших ламп (-)	X4.11	X4.11*	―

Инструкция по монтажу

Щиток в процессе установки

Для установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка. И несколько клемм для штырьков ХР 1, ХР 2, ХР 3, ХР 4. Все необходимое вы сможете найти в магазине автозапчастей. К самой детали должна прилагаться инструкция по ее сборке.

Чтобы заменить старый щиток на новый вам следует выполнить следующие действия.

1. Вначале, выкрутите 4 винта, которыми закреплен панель. Также, 6 саморезов кожуха колонки, снимите его.
2. Теперь выкрутите 4 винта, которыми закреплен собственно сам щиток.
3. Отсоединив 5 разъема ХР, выньте деталь.
4. Теперь вам нужно подключить проводку, используя инструкцию к вашей конкретной модели щитка и клеммы ХР.
5. Отключите индикаторы АБС и ЕБД, если на вашем автомобиле нет таких устройств.
6. Производите установку в порядке обратном демонтажу.

Подключение новой панели

Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.

Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, но перед этим проведем небольшое ознакомление с обозначениями и электросхемой Газ 3110. Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

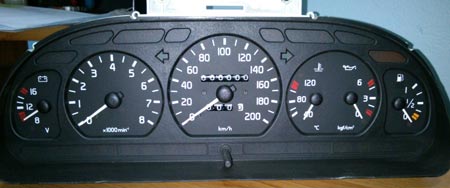

Комбинация приборов на панели газ 3110

Если вы хотя бы немного разбираетесь в электронном устройстве автомобиля, то самостоятельно подключить деталь не составит труда. В противном случае лучше заручиться поддержкой электрика или отправиться в ближайший автосервис за получением профессиональных услуг.

Далее следует провести несколько простых манипуляций:

1. Скручиваем старую панель. Всего 4 самореза крепления панели, их нужно открутить.
2. Далее выкручиваем 6 креплений рулевой колонки.
3. Остается по два винта снизу и сверху старой панели, от которых также нужно избавиться.
4. На местах, где должны быть клеммы, ставим купленные детали для разъемов и начинаем монтаж по инструкции.

Теперь о нюансах подключения:

1. Первый контакт XP1 подключается на массу, иначе постоянно будет гореть индикатор EBD. Это соединение нужно добавить, как и два следующих.

   Комбинация приборов ГАЗ нового образца 385.3801-10

2. Снова первый контакт, но теперь уже на XP2, также подключается на массу. Не подключим — постоянно будет гореть индикатор ABS.
3. Третий контакт от XP3 подсоединяется к постоянному «+» 12 В верхний блок предохранителей.
4. Тринадцатый контакт в XP3 подсоединяется к постоянному «+» 12 В на ближний свет.
5. В XP4 остается поменять контакты 3 и 5 местами. Не забудьте это сделать, иначе будет мигать кнопка проверки двигателя.

Панель приборов от Волги ГАЗ 3110 в ВАЗ 2107

За материалы к данной статье огромная благодарность выражается пользователю нашего форума DonPedro

Кстати отмечу, что ранее уже была у меня панель слегка модернизированная родная вот пару фоток, это имитация дня:

А вот так выглядит с подсветкой:

Вроде бы очень даже ничего, но как известно, больная голова рукам покоя не дает. Когда разбор с проводкой закончен был, осталась еще одна задача — овальную панель впихнуть в квадратную торпеду семерки. Процесс слегка затянулся в связи с поиском подходящей пластмассы, ибо не хотелось мне пялится постоянно на бог знает что. Наковырял я где-то пластмасюльку от бабинного магнитофона. Путем колдования с паяльником, ножиками, ножницами и газовой плиты получилось следующее — вот так у меня выглядит приборка днем:

А вот так приборка выглядит в темное время суток:

В целях использования полного функционала новой приборной панели у меня под капотом поселились бачки от инжевой зубилки:

Поскольку панель от Волги овальная по краям, а у семерки это строгий прямоугольник пришлось, как я уже и писал выше, помудрить с пластмассой, паяльником, ножом и газовой плитой и в конечном итоге получились вот такие вот уголки:

Так же пришлось слегка отпустить крепеж гидрокорректора фар, а то панель встает криво. А так она его прижимает и все в порядке:

На следующих двух фото показан крепеж, кстати по крепежу тоже есть откат для возврата к стандартной панели приборов в случае необходимости:

Вот так выглядит переходной жгут проводов к родной проводке. Всегда есть возможность поставить родную панель

Возможные неисправности и способы их устранения

Вид с водительского места Неправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.

Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.

Из ролика ниже можно узнать, как заменить лампочки (автор видео — NONAvto).

Принцип работы

Алгоритм действия у всех панелей одинаковый. Каждая лампочка и стрелка взаимодействуют с определенным элементом. Так, показания и скорости и километраже исходят от датчика, что вкручен на коробку. Информация о двигателе исходит от датчика коленвала. А данные о напряжении идут от клемм генератора. Что примечательно: если не подключить контакт напряжения, машина не будет брать зарядку даже с исправным генератором. Эта проблема сопровождается красной лампочкой АКБ на панели. Если она горит, значит, произошел обрыв и провод не подходит на контакт разъема приборки. Что касается давления масла и температуры охлаждающей жидкости, информация эта поступает по клеммам от соответствующих датчиков.

Существуют ли проблемы, связанные с вышеперечисленными щитками? К сожалению, владельцы сталкиваются с проблемой неисправности приборки. Реже всего это случается у самой первой панели, старого образца. Она работает «как часы». Рижская панель может неточно давать информацию об уровне давления масла. Также здесь нередко барахлит спидометр. Наряду с этим отказывается работать одометр. Но большинство нареканий, на удивление, вызывает новый щиток приборов «Газели Некст» и «Бизнес».

Так, самая частая неисправность – обнуление километража (причем общего) на пробеге в 60 тысяч километров. Из-за этого невозможно точно контролировать прохождение ТО и ряд других ремонтных операций. Но это еще не все. Обнуляется и суточный километраж – говорят отзывы. Такое случается, если напряжение в сети будет менее 11,5 Вольт. Также данные стираются в случае снятия клемм с АКБ.

Не работает щиток приборов «Газели» нового образца и при установке в старую «Газель». Монтировать его нужно правильно – просто перекинуть колодки с контактами не получится. Для успешной установки нужна распиновка щитка приборов «Газели Бизнес».

Среди прочих неисправностей стоит отметить зависание стрелок спидометра и тахометра в одном положении. Большинство владельцев начинают паниковать и разбирать полностью щиток. Но делать этого не нужно. Проблема кроется в недостаточном контакте разъемов.

Для установки панели необходимо снять старый щиток. Для этого нужно демонтировать рулевое колесо при помощи специального съемника и открутить пару шурупов декоративной накладки щитка. Также следует открутить болты крепления самой приборки.

Для этого понадобится головка «на 8». После этого можно снимать старую панель и ставить на ее место новую. Но как мы уже сказали ранее, просто перекинуть разъемы не получится. Нужна распиновка щитка приборов «Газели Бизнес». Всего здесь четыре колодки – ХР1, 2, 3 и 4. Рассмотрим, как подключать каждую:

• ХР1. Первый, пятый, шестой, седьмой контакты замыкаются на «массу». Что касается остальных, они подключаются к сигналам датчика. Первый контакт – реле прикрытия воздушной заслонки, третий – ДТОЖ, девятый и одиннадцатый – датчик давления масла и уровня топлива в баке соответственно. Остальные контакты – это «Резерв». Их мы не трогаем и ничего к ним не подключаем.
• ХР2. На «массу» замыкаются контакты номер два, четыре, девять. На «плюс» идут клеммы все начиная от пятой и заканчивая тринадцатой.
• ХРЗ. К положительному контакту +12В подключаются клеммы номер два и тринадцать. На «массу» замыкается первая, восьмая и двенадцатая клемма. Шестой разъем – датчик скорости спидометра, девятый – катушка зажигания, одиннадцатый идет на блок управления двигателем.
• ХР4. Здесь практически все контакты нужно подключить к «массе». Это касается разъемов от первого до седьмого включительно. На «плюс» идут только датчик наличия воды в топливном фильтре (если таковой имеется) и выключатель свечей накала. Это разъемы номер восемь и девять соответственно.

Кстати, если на автомобиле нет системы АБС и ЕБД, выходы на эти датчики нужно заглушить. Каким образом? Достаточно подключить их к «массе».

Итак, мы выяснили, что собой являет панель приборов «Газели», каких видов она бывает и как подключается.

Детали и расходники:

Заводская маркировка панелей имеет вид «3110.3801» для панелей «старого образца» и «3110.3801010» для панелей «нового образца».

Панели приборов двух типов отличаются, конечно, дизайном, а также механизмами исполнения указателей. На «старой» панели в основном милиамперметры, на «новой» — шаговые двигатели. Т.е. новая приборная панель (грубо) — управляется контроллерами. Индикаторы старой — лампы, новой — светодиоды. В новую панель приборов встроен зуммер.

«Новые» панели появились как базовые для рестайлинга ГАЗ-3110. В серию не пошли.

Первые образцы новых панелей были установлены на конвейере на ГАЗ-31105 «Chrysler» в конце 2005-го года. «Старого типа» панели приборов для этого двигателя категорически не подходили (и не устанавливались).

Позже панели приборов «нового типа» начали устанавливаться и на автомобили с ЗМЗ (машины с питанием «распределенный впрыск»). Надо признать не очень часто, поскольку происходила борьба за удешевление машины в производстве, а старые приборные панели, конечно, дешевле новых.

Новые панели устанавливались только на двигатели ЗМЗ-406, ЗМЗ-405 и «Chrysler». На ЗМЗ-402 и ГАЗ-560 устанавливались исключительно старые панели приборов.

В «рестайлинговый» салон ставились только «новые» комбинации приборов. Старые комбинации приборов встречаются на машинах с ЗМЗ-40621 «Евро 2» вплоть до 2008-го, когда этот двигатель перестали устанавливать. Для «Евро 3» старые комбинации не устанавливались.

Панели приборов ГАЗ-31105 индекс 3110.3801 выпускались двумя производителями, индекс 3110.3801010 — семью. Официальные поставщики ГАЗ — «RAR » и «Автоприбор «. Для 3110.3801010 к ним добавился «ЗАО «ЗЭ и М-Лайн » и в 2008-м «Счетмаш «. Остальные («Точмаш «, «АТПП «, «АТG «) на ГАЗ-31105 панели приборов не поставляли.

Производители панелей приборов вместо заводского «3110.» часто присваивают свой индекс.

Схемы подключения панелей приборов, которые поставлялись на конвейер — идентичны. Остальных — могут отличаться от заводских.

2. ОАО «Rigas autoelеktroaparatu rupnica (RAR) » г.Рига для версии с дизельным двигателем. Тахометр до 5000 об/мин.

3. ОАО «Завод «Автоприбор» » г.Владимир

382.3801010 — применялась на ГАЗ-3110 и на ГАЗ-31105 с двигателями ЗМЗ-402, ЗМЗ-406. — 383.3801010 — дизель ГАЗ-560

На приборной панели для версии ГАЗ 31105 с дизелем другой тахометр.

4. ОАО «Rigas autoelеktroaparatu rupnica (RAR) » г.Рига — АР 130.3801000-02

5. ОАО «Завод «Автоприбор» » г.Владимир

385.3801010-01 — база с иным оформлением шкал и окантовок (под «хром»).

385.3801010-10 — двигатели ЗМЗ-405, 406 «Евро 0» и «Евро 2». Отличается от базовой расширенным набором сигнализаторов. — 385.3801010-11 — то же что -10 с иным оформлением шкал и окантовок.

385.3801010-30 — двигатель «Chrysler». — 385.3801010-70 — двигатели ЗМЗ и «Chrysler» все. Появилась в 2007-м. Режим с каким двигателем работать — программируется.

6. ЗАО «ЗЭ и М-Лайн » г.Чебоксары

3110.3801000-10 — двигатели ЗМЗ-405, 406 «Евро 0», «Евро 2», «Евро 3».

— 3110.3801000-40 — дизель ГАЗ-560 (только ГАЗель) — 3110.3801000-50 — под «рестайлинг». Возможно для всех двигателей. ЖК-2 отображает показания внешнего датчика температуры воздуха. Добавлены индикаторы контрольных ламп жидкостей ГУР, ОЖ, омывателя и уровня масла в картере. Под заказ, массово не выпускалась.

7. ОАО «Счетмаш » г.Курск

4505.3801010-01 — двигатели ЗМЗ. — 4505.3801010-04 — двигатель «Chrysler».

8. ОАО «ВПО «Точмаш» » г.Владимир

3110.3801000-05 — 3110.3801000-10 — 3110.3801000-30 — двигатель «Chrysler».

9. Компания «Электроника АТПП » г.Санкт-Петербург

3110.380.1000-00 — машины ГАЗ «Евро 3». — 3110.380.1000-10 — Волга (двигатели: 402, 406, «Chrysler») — 3110.380.1000-30 — двигатель УМЗ-421. — 3110.380.1000-40 — двигатель ГАЗ-560. — 3110.380.1000-50 — Волга «Люкс». Индикаторы Бортовой системы контроля (см 3110.3801000-50 «ЗЭ и М-Лайн»), температура внешнего воздуха на ЖК-2.

Источник

Особенности модификации

Конструкторы учли слабые места предшественницы – ГАЗ 3102, и оснастили новую модель:

1. Корректором фар с электроприводом;
2. Подогревом форсунок омывателей лобового стекла;
3. Двухрежимным обогревом заднего стекла.

Это потребовало изменений электропроводки, в результате чего ее дооснастили дополнительными жгутами и разъемами.

Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего:

1. Подкапотная схема проводки ГАЗ 3110 была основательно переделана;
2. Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов (см. также схему электропроводки УАЗ 31512).

Схема электропроводки ГАЗ 3110 на инжектор с двигателем ЗМЗ-4062

Карбюраторный двигатель

На момент выпуска ГАЗ 3110 у автопроизводителя был только один силовой агрегат, способный обеспечить автомобилю приемлемые скоростные характеристики. Это ЗМЗ-402 объемом в 2,4 л.

Он имел некоторые отличия:

1. Модификация ЗМЗ-402.10 была рассчитана на работу на бензине с октановым числом 92;
2. Вариант для такси и для семейства Газель был рассчитан на бензин с октановым числом 76.

Инжекторный вариант

Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ-406.2 считался более прогрессивным (см. также схему электропроводки Нива 21213).

Для улучшения его характеристик, на автомобиль устанавливалась электронная система зажигания, которая имела немало новинок для отечественного автопрома:

1. Электронный блок управления (ЭБУ) с возможностью вывода кодов ошибок;
2. Две катушки зажигания;
3. Электронный коммутатор.

Заводская инструкция по расшифровке кодов

Несмотря на то, что все комплектующие были импортными, автопроизводитель смог освоить выпуск моторов, использовавших разные типы бензина:

1. Двигатель со впрыском топлива работал на бензине с октановым числом 92;
2. Карбюраторная версия мотора могла работать как на 76-м бензине (версия 406.1), так и на 92-м (версия 406.3)

Позже автопроизводитель неоднократно менял поставщиков электронных блоков, в результате чего проводка ГАЗ 3110 на инжектор имела отличия, связанные с комплектацией ЭБУ различными моделями:

1. МИКАС 5.4;
2. СОАТЭ;
3. ИТЭЛМА VS 5.6;
4. МИКАС-7.1.

Схема и контакты комбинации приборов Газель

Разъём ХР1

1 Датчик температуры охлождающей жидкости 2 Выбор аварийной температуры охлождающей жидклсти 3 Аварийное низкое давления масла двигателя 4 Датчик давления масла 5 Датчик уровня топлива 6 ———- 7 ———- 8 Открытые двери автобуса 9 ———- 10 Открытые двери салона,капота или багажника 11 ——— 12 ——— 13 Неисправность электронного регулятора тормозных сил (EBD)

Разъём ХР2

1 Аккумулятор 2 Включения ламп сигнализатора поворота правого борта 3 Включения ламп сигнализатора поворота левого борта 4 Включения стояночного тормоза 5 Влючения дальнего света 6 Включения передних противотуманных фар 7 Подсветка КП 8 Включения габаритных огней 9 Включения задних противотуманных фар 10 ——— 11 Включения блокировки межосевого диффиренциала 12 Включения пониженной передачи 13 Тип датчика давления масла

Разъём ХР3

1 Корпус для аналоговых сигналов 2 Зажигание 3 Корпус 4 Высоковольтный вход тахометра 5 Низковольтный вход тахометра 6 Включения ближнего света фар 7 Разряд аккумуляторной батареи 8 Зажигания 9 Низкий уровень тормозной жидкости 10 Датчик скорости 11 Выход спидометра к бортовому компютеру 12 Включения обогрева звднего стекла 13 Неисправность антиблокировочной системы тормозов(ABS)

Разъём ХР4

1 Сигнализатор диагностики(-) 2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+) 3 Износ тормозных накладок 4 Включения предпускового подогрева двигателя(-) 5 ————- 6 ————- 7 ————- 8 ————- 9 ————— 10 ————- 11 Низкий уровень стеклоомывающей жидкости 12 Низкий уровень охлождающей жидкости 13 Низкий уровень масла в двигателе

Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:

Установка и снятие торпеды

Панель приборов является лишь частью евро комплекта на Газель бизнес.

Подсветка панели приборов Газели

Новые модели Газелей выходят с обновленным внутренним наполнением, в том числе и торпедой, в которой размещена панель. Можно ли установить новую торпеду вместо старой? Такой вариант рассматривают многие водители, но большинство не решается на столь серьезный тюнинг салона. Монтаж щитка приборов прост тем, что практически ничего доделывать в конструкции креплений не нужно, а посадочное место совпадает с размерами панели. Торпеда на газель отличается не только креплениями, но и формой, из-за чего невозможно провести ее установку без значительной модификации конструкции. Додумывать что делать с евро торпедой придется самостоятельно.

В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу.На деле панель можно снять буквально за полчаса. Для этого нужно следующее:

• набор ключей;
• отвертки;
• помощник.

Начинаем разборку:

1. Крестовой отверткой откручиваются 3 крепления обивки.
2. Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
3. Демонтируем рулевую колонку со всеми подключениями к ней.
4. Извлекаем приборный щиток с отключением всех проводов.
5. Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.
6. Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
7. Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
8. Отключаем аварийную сигнализацию, штекеры прикуривателя.
9. Опять берем отвертку, скручиваем 2 винта возле управления печки.
10. Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
11. Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.
12. Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
13. Скручиваем крепления накладки торпеды, снимаем саму накладку.
14. Установка проводится в обратном порядке.

Особенности электрооборудования

Первое, в чем нуждается владелец – это схема электропроводки Газель 3302, поскольку в суровых условиях отечественного климата отказы электрооборудования не являются чем-то невозможным. И задача заключается в быстром поиске и устранении причины поломки.
На фото – первая часть оригинальной схемы

А электропроводка Газель 3302 отличается в первую очередь из-за установки импортных комплектующих, что требует качественной инструкции, которой зачастую нет у автовладельцев. Причин тому несколько, но чаще всего – это покупка автомобилей с пробегом, когда о заводском руководстве по обслуживанию Газель Бизнес просто забывают.
На фото – вторая часть оригинальной схемы

Стартер

К примеру:

• Качественный пуск двигателя напрямую зависит от технически исправного стартера. И его не только нужно уметь демонтировать с автомобиля в случае отказа, но и быстро отремонтировать, зная все особенности и нюансы ее работы (см. например статью — электропроводка ВАЗ 21213).
• А для этого также нужно понимать, как устроена электропроводка на Газель 3302, и какие проблемные зоны следует осматривать в первую очередь.

Пошаговая инструкция по ремонту и демонтажу стартера Газели

Генератор

Работу всех электронных компонентов в движении автомобиля обеспечивает трехфазный генератор переменного тока 3282.377. И в первую очередь проводка Газель Бизнес ориентирована на его параметры.
Табличные данные электрооборудования ГАЗель Бизнес

О том, зачем нужна проводка в машине, вы можете узнать из нашей статьи на сайте.
