Расчет корпуса для сабвуфера с наклонной стенкой

Чертежи под 15 сабвуфер на трубе

Низкочастотная колонка с фазоинвертором в виде отрезка полой трубы проще в изготовлении, чем звуковая система со щелевым фазоинвертором. Чертёж сабвуфера 15 дюймов не содержит сложных деталей. Все элементы корпуса вырезаются из толстой фанеры или МДФ толщиной 18-25 мм. В передней стенке вырезается отверстие под громкоговоритель. Второе отверстие под цилиндрический порт может быть сделано в передней или верхней стенке, в зависимости от конструктивных особенностей колонки. Можно купить готовую колонку промышленного образца, но практика показывает, что самодельное устройство часто имеет лучшие характеристики, чем фирменный образец. В качестве трубы для самодельной акустической системы используются канализационные трубы из полипропилена. Они тёмно-серого цвета и выпускаются нескольких размеров. Размер порта вычисляется в зависимости от типа динамика. Настройка порта фазоинвертора заключается в изменении длины трубы.Чем короче цилиндр, тем выше частота.

Для выполнения расчётов и настройки порта удобно использовать программу «Bass Port». Частота настройки цилиндрического фазоинвертора зависит от требований к колонке и музыкальных вкусов. Если выбрать частоту в 25-30 Гц, то это даст глубокие и насыщенные басы. Самая распространённая полоса это 30-35 Гц. Она подойдёт для качественного воспроизведения музыки любых жанров. Для «чёрной» музыки и стиля электропоп, используется настройка на 35-42 Гц. Выше, низкочастотную систему, как правило, не настраивают. Для проверки качества воспроизведения используют низкочастотные треки в диапазоне от 25 до 60 Гц. Их можно загрузить из интернета, подать на вход автомобильного усилителя и транслировать через колонку.

Для чего нужна программа расчета корпуса сабвуфера на русском

Перед тем, как использовать программу расчета корпуса сабвуфера на русском, стоит разобраться с тем, какие детали потребуется приобрести.

Динамик

Для качественного звучания акустики придется купить:

• динамик – лучше всего, если это будет импортный вариант, который составит десять, а лучше двенадцать дюймов;
• бандпасс четвертого порядка – который будет разделен на несколько камер, способные ограничить те частоты, которые могут ограничиваться при помощи диффузора;
• бандпасс шестого порядка – имеет еще одну камеру, а также, наличие дополнительного фазоинвертора, при этом можно отыскать два типа бандпассов, то есть с одним или двумя фазоинверторами;
• фазоинвертор – деталь, которая представляет собой трубку, выводящую воздух, который может обеспечить дополнительное, более качественное звучание акустики.

Фазоинвертор для акустики

При этом все вышеуказанные части обязательно заключены в корпус сабвуфера, который представляет собой ящик закрытого типа с определенным объемом. Как правило, качественный корпус сабвуфера представляет собой корпус из дерева, который полностью герметичен. Конечно же, этот вариант самый простой, но динамики, расположенные в нем показывают самый низкий уровень КПД.

Корпус сабвуфера

В интернете имеется программа для расчета корпуса сабвуфера, русский вариант будет также доступен, она напоминает обычный калькулятор, но обладает рядом других функций.

К примеру, популярная программа Speaker Workshop позволяет произвести расчет онлайн таких параметров, как:

• корпус;
• фильтр;
• динамический импеданс;
• АЧХ;
• искажений гармонического характера;
• количества конденсаторов, резисторов.

Программа Speaker Workshop

Проектирование самодельного сабвуфера

Автомобильные сабвуферы устанавливаются в багажном отсеке или на задней полке, поэтому такая система получила название тыловой.

Самый серьёзный момент в изготовлении — это определение его размера и устройства. В зависимости от поставленных задач конструкция может иметь самые разные вариации.

Виды сабвуферов

Существует всего два основных вида сабвуферов. Если говорить об отношении к усилителю мощности звука, то условно они делятся на:

• активные. Они имеют уже встроенные усилитель и кроссовер, которые обеспечивают высокое качество звука и убирают из звучания высокие частоты. Активный сабвуфер получает сигналы от любого источника, с которым имеет связь;
• пассивные. Устройство не оснащается дополнительными усилительными элементами, поэтому подключается к основной аудиосистеме салона. Единственный недостаток пассивного сабвуфера заключается в том, что он серьёзно загружает все каналы системы, поэтому понижается и качество звучания.

Активные сабвуферы не загружают штатную аудиосистему салона, поэтому они отличаются более качественным звучанием

Изготовление

Пошаговая инструкция изготовления:

• По рассчитанным параметрам необходимо вырезать стенки корпуса. В сумме их должно выйти шесть штук.
• С лицевой стороны вырезать отверстие по диаметру динамика и фазоинверторной щели.
• На задней панели необходимо вырезать отверстие, предназначенное для клемника.
• Скрепить боковые стенки. Сначала места соединений обработать жидкими гвоздями, далее при помощи брусьев и саморезов основательно закрепить их. Шаг должен быть минимальный, не более 5 см.
• Скрепить боковые панели с задней, используя жидкие гвозди, саморезы и брусья.
• Обработать стыки боковых панелей герметиком.
• Собрать корпус для фазоинверторной щели. Скрепить панели жидкими гвоздями, вкрутить саморезы, обработать швы герметиком.

Какой динамик выбрать

Чтобы сделать сабвуфер из обычного динамика, необходимо учитывать ряд параметров, поскольку они влияют на размеры будущего ящика для колонок. Нередко неопытные водители допускают ошибку и выбирают устройство по мощности. Однако эти значения указывают только на допустимую нагрузку, с которой динамик сможет справляться в течение часа или нескольких секунд. Поэтому мощный прибор не гарантирует хорошего и отчетливого звучания.

При выборе изделия в первую очередь нужно оценивать свойства диффузора. Чтобы получить меньше искажений при пиковой громкости, лучше использовать крупные конструкции с небольшой амплитудой колебаний.

Поскольку диффузор подвергается увеличенному воздушному сопротивлению, материал, из которого он изготовлен, должен быть прочным и надежным. Изделия из бумаги подходят только для «подзвучивающих» динамиков. Модели на основе полипропилена отличаются чувствительностью к температурным скачкам и минимальной жесткостью, поэтому их применяют в бюджетной автомобильной акустике. Наилучшим решением считается углеволокно и кевлар.

Смотрите » Почему покупают бюджетные автомагнитолы JVC KD-X151

Что касается металлических акустических систем, то они обеспечивают точное звукоизвлечение с интенсивным резонансом. Однако эти особенности нравятся только некоторым пользователям.

При выборе динамика учитывается и его чувствительность. Оценить характеристику можно по габаритам и мощности магнитного элемента.

Еще следует обратить внимание на частоту резонанса

Распил деталей

Итак, вы определились с формой для сабового короба и у вас есть чертеж.

Разметьте лист по деталям и распилите по нанесенным размерам. Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.

Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.

Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.

Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.

Полосовой громкоговоритель — Bandpass

Третий тип сабвуфера, довольно часто используемый в автоустановках (хотя и реже, чем два предыдущих) — полосовой громкоговоритель. Если закрытый ящик и фазоинвертор — акустические фильтры верхних частот, то полосовой, как и вытекает из названия — объединяет в себе фильтры верхних и нижних частот. Простейший полосовой громкоговоритель — одинарный 4-го порядка (single vented). Он состоит из закрытого объема, т.н. задней камеры и второго, снабженного тоннелем, как у обычного фазоинвертора (передняя камера). Динамик установлен в перегородке между камерами так, что обе стороны диффузора работают на полностью или частично замкнутые объемы — отсюда и термин «симетричная нагрузка».

Из традиционных конструкций полосовой громкоговоритель, в любом варианте — чемпион по эффективности. При этом эффективность прямо связана с шириной полосы пропускания. Частотная характеристика полосового громкоговорителя имеет вид колокола. Путем выбора соответствующих объемов и частоты настройки передней камеры, можно построить сабвуфер с широкой полосой пропускания, но органиченной отдачей, то есть колокол будет низким и широким, а можно — с узкой полосой и очень высоким к.п.д. в этой полосе. Колокол при этом вытянется в высоту.

Бандпасс — капризная штука в расчете и самая трудоемкая в изготовлении. Поскольку динамик закопан внутри корпуса, приходится идти на ухищрения по сборке ящика так, чтобы наличие съемной панели не нарушало жесткости и герметичности конструкции. Импульсные характеристики тоже не из лучших, в особенности при широкой полосе.

Чем же это компенсируется? Прежде всего, как говорилось — высочайшим к.п.д. Во-вторых — тем, что весь звук излучается через тоннель, а динамик полностью закрыт. При компоновке такого сабвуфера открываются немалые возможности для установки его в автомобиль. Достаточно найти небольшое местечко на стыке багажника и салона, где может разместиться жерло тоннеля — и путь мощнейшим басам открыт. Специально для таких установок фирма JLAudio, например, выпускает гибкие пластмассовые рукава-тоннели, которыми она предлагает соединять выход сабвуфера с салоном. Вроде шланга пылесоса, только толще и жестче.

Какой ящик для своего динамика выберете вы — решать конечно вам. А наша автостудия изготовит вам этот короб.

Создание корпуса закрытого типа

Начинаем:

• Все стенки корпуса 3Я (корпуса закрытого типа) должны быть выполнены из ДСП, причем, передняя стенка должна обладать толщиной 23 мм, а боковая ровняться 220 мм;
• Теперь нужно просто выпилить из ДСП стенки указанного размера с точностью до миллиметра, а после можно переходить к непосредственной сборке корпуса;
• Соединение следует выполнять с помощью клея и специализированных саморезов с их дальнейшим вкручиванием на расстоянии 5 см друг от друга;

Расчет корпуса для сабвуферов

• Под саморезы нужно создать с помощью свёрл отверстия размером ровно 3 мм, а уже под головки саморезов необходимо будет с помощью сверла в 10 мм создать соответствующие выемки;
• Теперь пришло время выполнить разметку отверстий для акустического терминала при помощи самого простого циркуля;
• Далее нужно создать соответствующие отверстия при помощи электронного лобзика.

Из формулы расчета корпусов сабвуферов

Сабвуфер Супра с фазоинвертором

Продолжаем:

• Перед тем, как перейти к прикручиванию заготовленных предварительно саморезов, необходимо клеем промазать всю поверхность мест соединения;
• Части корпуса, выступающие после склеивания, нужно просто аккуратно срезать с помощью рубанка;
• Аналогичным способом необходимо выполнить разметку и вырезку соответствующих отверстий уже на передней стенке с целью качественной установки автомобильного динамика;
• Нитролак для мебели нужно нанести на деревянный корпус с целью сохранения свойств анти воздействия влаги и процесса конденсации;
• Для создания красивого внешнего облика рекомендуется наружную часть корпуса покрыть карпетом(см.Как обтянуть карпетом сабвуфер: делаем своими силами);
• Теперь осталось просто выполнить соединение акустического терминала и сабвуферного динамика.

Инструкция самостоятельного конструирования в сочетании с фото и видео — материалами позволит выполнить работу быстро и качественно. Цена вопроса минимальна и в десятки раз отличается от операции, проведенной в мастерской. Своими руками соорудить корпус вполне реально. Главное, повторимся, при первом создании и конструировании внимательно ознакомиться с подробной практической инструкцией.

Динамики для сабвуфера

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот. Главная составляющая любой акустической системы — динамик или головка громкоговорителя. Её задача — преобразовать электрический сигнал в колебания воздуха.

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот

Для этого используют громкоговорители разных принципов действия. В сабвуферы устанавливают, как правило, электродинамические головки.

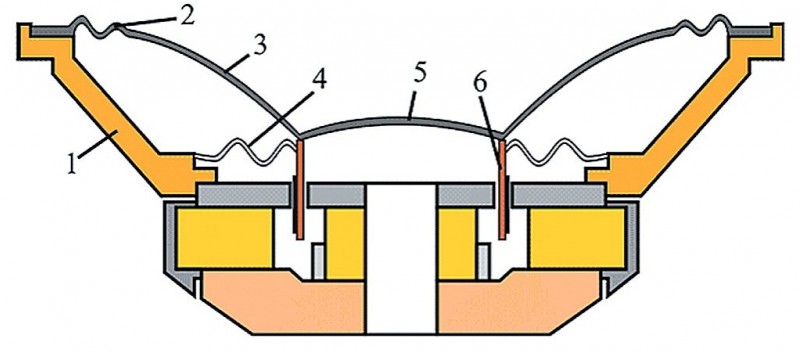

В сабвуферы устанавливают, как правило, электродинамические головки

Под действием электрического тока в звуковой катушке (6) она колеблется в поле постоянного магнита вместе с диафрагмой (диффузором) (3), закреплённой на гибком подвесе (2). Эти механические перемещения преобразуют электросигнал в звуковые волны.

Параметры динамиков

Работу динамиков описывает множество параметров, которые можно найти в техническом паспорте. Многие из них используются в расчёте акустических систем. Главные среди параметров электродинамических головок:

• резонансная частота (F_s),
• добротность (Q_ts),
• эквивалентный объём (V_as).

Динамик — колебательная система. Чем легче диафрагма (диффузор) и жёстче подвес, тем выше резонансная частота. Для воспроизведения низких звуковых частот используют мягкие подвесы и тяжёлые диффузоры. Резонансная частота больших сабвуферных динамиков примерно 20—50 Гц.

Добротность отражает способность подвеса динамика гасить резонансные колебания диффузора. Чем лучше у него это получается, тем ниже добротность.

Эквивалентный объём динамика равен объёму воздуха, жёсткость которого при воздействии на него диффузора такая же, как жёсткость подвеса. Как понятно, эта величина не эквивалентна размерам корпуса колонки, как порой ошибочно полагают. Параметр зависит от механических свойств подвеса и размеров диффузора. Измеряется в литрах.

Размер динамика для сабвуфера

Для создания высокого звукового давления, эффективного и корректного преобразования сигнала в колебания воздуха требуются диффузоры большой площади. По этой причине в сабвуферах используют головки диаметром 6—15 дюймов.

Чем больше диаметр головки, тем сильнее звуковое давление, которое потенциально может обеспечить сабвуфер. Но большим динамикам требуются и большие короба. По этой причине размеры выбирают, ориентируясь на объём салона автомобиля.

Таблица: диаметр динамиков

Класс автомобиля	Модель автомобиля	Количество и диаметр (в дюймах) НЧ динамиков
Малый класс	Mercedes А, Citroen C2, Volkswagen Polo, Peugeot 206, Mitsubishi Colt	1х8, 2х6
Компактный класс	BMW-1, Audi A3, Citroen C4, Mitsubishi Lancer	1х10, 2х8
Средний класс	Audi A4, Ford Mondeo, Volkswagen Bora, Opel Vectra, Volvo S60, BMW-3	1х10, 1х12, 2х10
Бизнес-класс	Mercedes Е, BMW-5, Audi A6, Toyota Camry	1х12, 2Х10, 2х12
Класс люкс	Mercedes S, Audi A8, Volkswagen Phaeton, BMW-7, Bentley	1х12, 2х12
Внедорожники		1х12, 2х12, 1х15

Конкретный выбор за владельцем автомобиля. Когда требуется большая отдача от колонки, жертвуют местом. И наоборот, желая сэкономить пространство, останавливаются на динамиках меньшего диаметра.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов

Как рассчитать резонатор к Урал самостоятельно?

Прежде всего, отметим, что основным материалом для выполнения данного аудиоустройства является многослойная влагостойкая фанера. Вход динамика по размеру соответствует выбранной модели. Объем и конструкция будут зависеть от технических задач: особенностей салона, необходимой мощности и других особенностей.

Конструкции в зависимости от направления порта

На рисунке видно, что влияет на конструкцию также направление порта и другие параметры. Иногда водителей после расчетов беспокоит, что габариты очень большие по сравнению с доступным пространством в салоне, поэтому рекомендуют конструкцию, соответствующую данной задаче.

Другие варианты корпуса

На фото показан пример расчет ЧВ короба, но в совокупности учитывается площадь сечения туннеля (например, 10″ или 12″), зависящая от калибра сабвуфера, например, Machete m10d2.

Пример

Используйте программу расчета Quarter Wave Box. Нужно будет только внести параметры динамика и объем короба. В противном случае вам придется сделать чертежи самостоятельно.

Для этого используйте готовые рекомендации – таблицу с размерами сабвуфера на 10, 12 дюймов и других. В ячейках показан объем, который нужно взять за основу для достижения тех или иных аудио-параметров. Также выбирается «настройка» в зависимости от предпочтений владельца машины и частоты. Короб может быть рассчитан на два и более динамика, могут быть разными 10″ или 15″.

Предложенные вариации демонстрируют некоторые решения для организации медиа-системы салона автомобиля, которые доступны для самостоятельного изготовления. Немного усилий, и вы получите в своем автомобиле качественную звуковую систему к вашему новому Machete m10d2 или Урал, учитывающую особенности вашего салона и предпочтения.

Доброго всем времени суток. Как обычно многие любители музыки думают над тем, как сделать звук лучше, громче и качественнее, но немногие знают, что сделать это можно и самостоятельно. Так вот, в этой статье я расскажу, как сделать сабвуфер по технологии ЧВ своими руками.

И так, первым делом нам понадобится немного терпения, упорства и относительно прямые руки, а также сам динамик, в моем случае это советский динамик 25 ГДН 3-4 на 25 ватт номинальной мощности, взят он был из акустической системы АС-30, его я выбрал, так как размеры самого динамика небольшие, следовательно, и сам сабвуфер получится не таким громоздким, да и качество его звука приемлемо для низких частот, так как обладает большим увесистым магнитом. Динамик я немного отреставрировал, приклеив конус красного цвета на диффузор, в остальном динамик и так был еще как новый.

Следующий этап, который необходим в сборке это сам материал, из которого будет собран ЧВ (четвертьволновой резонатор), более уместным было сделать его из ДСП толщиной 18 мм, так как это «золотая середина» той толщины, что нужна для прочного каркаса.

Также, понадобится немного инструментов, в данном случае шуруповерт, шурупы длинной 45 мм, силиконовый герметик для герметизации саба, ножовка по дереву или будет лучше если под рукой окажется циркулярка, лобзик, в моем случае электрический.

И так, все есть, можно собирать сабвуфер.

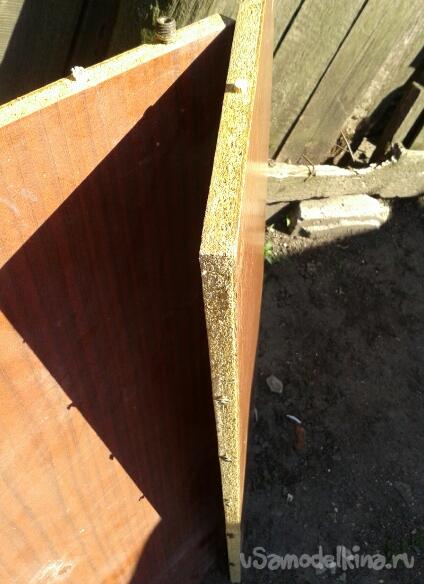

Первым делом я распилил ДСП на составные части.

Пиление производилось ножовкой, заимствованной у отца, но если у вас есть циркулярка, то все будет поровнее и отпилите все детали быстрее.

На фото размечены две стороны каркаса, которые после распилим на две части, высотой 18 см длинной 36 см.

Делаем короб для сабвуфера своими руками: пошаговая инструкция

12-ти дюймовый динамик для сабвуфераПеред началом проектирования и сборки короба необходимо определиться с выбором динамика. Рекомендуем остановить свой выбор на 10-12 дюймовых импортных динамиках, так как они наиболее часто используются в автомобильных сабвуферах и лучше всего подходят. Как подобрать динамик для сабвуфера мы подробно рассказывали в предыдущей статье

Конструкция короба также имеет важное значение: от нее зависит качество и громкость звучания низких частот

Какими бывают короба для сабвуфера?

Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука, которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:

• Закрытый ящик – наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД.
• Бандпас 4-го порядка – это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй – фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор.
• Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка – первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД.
• Фазоинвертор – сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом.

Узнать стоимость корпуса!

Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.

К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы.

Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера. Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:

1. Несложный расчет;
2. Несложная сборка;
3. Маленький литраж готового короба, а следовательно компактность;
4. Хорошие импульсивные характеристики;
5. Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Короб под сабвуфер

Как вы оформите сабвуфер, так он и зазвучит. Конечно, есть готовые варианты – корпусные низкочастотники, однако требовать от них реальной производительности и вибраций не стоит. Это «середина», рассчитанная на среднестатистического потребителя, далеко не аудиофильский и творческий формат.

Самыми популярными типами акустического оформления низкочастотников являются закрытые ящики и фазоинверторы. Написано о них много, подробно рассказывается о преимуществах и недостатках, есть отзывы, примеры и многое другое.

Короб под сабвуфер требует точнейшего расчета, есть даже специальная программа для расчета объема короба сабвуфера. Если вы сталкиваетесь с этим вопросом впервые, лучше обратиться к профессионалам. Иначе получится плачевный результат: деньги на ветер и отсутствие звука, к которому стремимся.

Какой объем короба нужен для закрытого ящика?

• Сабвуфер 8 дюймов – короб 8-12 литров в чистом виде
• Сабвуфер 10 дюймов – короб 13-23 литров
• Сабвуфер 12 дюймов – короб 24-37 литров
• Сабвуфер 15 дюймов – короб 38-57 литров

Точный объем не обозначить, так как каждый НЧ динамик имеет свои характеристики и требования к установке, здесь немаловажна и настройка. Если объема короба будет больше, чем нужно, то низкие частоты получатся расплывчатыми, не четкими. Если меньше – бас станет «быстрым» и резким, это слишком для человеческого слуха.

Какой объем короба нужен для фазоинвертора?

• Сабвуфер 8 дюймов – 20-33 литра в чистом виде
• Сабвуфер 10 дюймов – 34-46 литров
• Сабвуфер 12 дюймов – 47-78 литров
• Сабвуфер 15 дюймов – 79-120 литров

В отличие от закрытого ящика фазоинверторный корпус может работать даже при меньших значениях, хотя и здесь важно не переборщить. Со слишком увеличенным или уменьшенным объемом вы не получите звука, в самом негативном варианте результатом станет потеря мощности и выход НЧ динамика из строя

Сабвуфер с перевернутыми динамиками

Обычно устанавливается на демо-кары для соревнований SPL, где особенно ценится максимальное звуковое давление. Плюс – экономия объема корпуса, возможность установки нескольких сабвуферов на один короб. Диффузор динамиков «прокачивает» объем в обе стороны. Так SPL-щики и добиваются того самого «ветра», когда в салоне вибрирует все вокруг, включая обивку, «long hair», людей. Такие короба делают настоящие профессионалы, опираясь на опыт и знания в теме автозвука.

Требования к материалам

В качестве материалов для короба сабвуфера используют многослойную фанеру, древесину или ДСП. Также потребуется шумоизоляция, герметик, саморезы, клей и инструменты. В технических документах к каждому НЧ динамику идет инструкция с указанием необходимых объемов корпуса для хорошего звучания. Чертежи разрабатываются в соответствии с рекомендуемыми производителями объемами короба.

Если вы желаете купить короб для сабвуфера, то проконсультироваться можно прямо в магазине, специалисты MVA знают об этом много, посоветуют нужный объем и тип для имеющегося низкочастотного динамика.

Как сделать короб для сабвуфера

Несмотря на кажущуюся сложность, работа по изготовлению короба для сабвуфера – это достаточно простое занятие, справиться с которым сможет даже человек без каких-либо специфических навыков.

Перед началом изготовления оформления для низкочастотного динамика нужно найти и приготовить все необходимые материалы, инструменты и чертежи. Следуя всем рекомендациям и советам, вы без проблем справитесь с поставленной задачей.

Как рассчитать короб

Расчет короба для сабвуфера следует производить при помощи специализированного программного обеспечения. К числу подобных расчетных калькуляторов, подходящих для выполнения данной задачи, относятся пакеты WinISD или JBLSpeakershop.

Осуществив установку и запуск программы, вы увидите несколько полей для внесения информации. В пустые строчки необходимо вставить исходные данные – на их основе калькулятор посчитает все необходимые величины. Расчет корпуса сабвуфера – это очень важный этап, от качества которого зависит вся последующая работа.

Как собрать

Процедура по изготовлению короба для низкочастотной колонки подразделяется на несколько этапов. С каждым из них следует внимательно ознакомиться до начала работ: таким образом, вы избавите себя от каких-либо ошибок или непредвиденных обстоятельств.

• Поверхности, в сторону которых будет смотреть головка, следует сделать двойными, используя несколько листов материала. В первом листе следует проделать небольшое отверстие, утопив головку внутрь конструкции;
• Для того чтобы склеить листы между собой, нужно использовать эпоксидный клей и шурупы. Крепежные детали следует размещать через каждые два-три сантиметра плоскости изделия;
• Соединение стенок с основанием ящика производится при помощи мебельных шурупов. Их присутствие делает конструкцию намного прочнее;
• Трехсторонняя рейка, расположенная во внутренней части корпуса, в обязательном порядке проклеивается по всем углам. Таким образом, мы повышаем прочность конструкции и предупреждаем появление деформированных участков.

Чертежи

Схема конструкции внешнего ящика для низкочастотного динамика – это удобный информативный лист, упрощающий процесс сборки изделия. Так как в нашем случае рассматривается процедура по созданию короба для сабвуфера на 12 дюймов, оптимальный объем заготовки должен варьироваться в промежутке от 40 до 50 литров. Создание чертежа производится по следующим размерам:

• Ширина – 700мм;
• Высота – 450мм;
• Глубина – 260мм;
• Передняя и задняя панели – 700/450мм;
• Левая и правая панели – 450/260мм;
• Верхняя и нижняя панели – 750/260мм.

Согласно указанным размерностям можно нарисовать конструктивный чертеж, при помощи которого можно будет собрать готовое изделие.

Как подобрать динамики

После завершения работ по сборке корпуса, следует озаботиться выбором и монтажом громкоговорителей. Включаемые в аудиосистему колонки должны обладать отличными характеристиками в плане воспроизведения низкочастотных волн посредством преобразования электрического импульса в воздушные колебания. Качество работы динамика зависит от нескольких количественных показателей, точные величины которых можно посмотреть в эксплуатационных документах на устройство:

• Частота резонанса;
• Добротность;
• Эквивалентный объем.

Хорошие модели акустических громкоговорителей обладают резонансной частотой в 20-50Гц. Добротность – это показатель, свидетельствующий о том, насколько качественно гасятся резонансные колебания диафрагменного элемента. Эквивалентный объем – объем воздуха внутри конструкции, не зависящий от общих габаритов динамика. Выбирая колонку, старайтесь подобрать устройство с высокими характеристиками.

Как установить

Процедура монтажа низкочастотного динамика – это чрезвычайно простая работа, выполнить которую сможет даже человек, не обладающий профессиональными познаниями в соответствующей области. В качестве основного места установки аудиосистемы можно выбрать:

Внутреннюю обшивку автомобиля;

Плоскость пола багажного отсека;

• Отдельное место, габариты которого соответствуют размерам системы;
• Сабвуфер, не обладающий внушительными размерами, может размещаться под сиденьями автомобиля.
