Фазоинверторный короб для сабвуфера 12 дюймов

Корпус для сабвуфера: как сделать своими руками

С учетом того, что бандпас самый сложный в изготовлении, данный корпус трудно спроектировать и выполнить расчет короба сабвуфера без специальных навыков, знаний и опыта.

С одной стороны, можно использовать для расчета сабвуфера программу WinlSD. Данный софт позволяет подобрать размер, просчитать объем сабвуфера и даже создать трехмерную модель.

Однако с другой стороны обычному автовладельцу без специальных знаний такая задача обычно не под силу (нужно знать характеристики динамика, учитывать целый ряд дополнительных особенностей и т.д.).

На деле, чтобы сделать саб своими руками, лучше остановиться на закрытом ящике или фазоинверторе

При этом рекомендуется обращать внимание именно на второй вариант в качестве самодельного сабвуфера

Данного решения (при условии правильного проектирования) будет более чем достаточно. Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д.

Итак, сначала подбираем материал для изготовления сабвуфера. Обычно для этих целей используется многослойная фанера. Также можно взять ДСП. Данные материалы отличаются доступной ценой, с ними просто работать, обеспечивают неплохую шумоизоляцию.

В качестве примера, рассмотрим сабвуфер из многослойной фанеры (толщина 3 см.) Для того, чтобы сделать короб для сабвуфера, нужно подготовить, в среднем, около 100 саморезов по дереву 50-55 мм.

Еще нужно закупить шумоизоляцию, иметь дрель, шуруповерт или отвертку, электролобзик, жидкие гвозди, герметик и клей ПВА, около 3 метров карпета и клемник. Следующим шагом становятся чертежи короба для сабвуфера.

Расчет короба для сабвуфера является индивидуальным, параметры зависят от размеров динамика и т.д. На примере рассмотрим саб с одним динамиком 12 дюймов. Объем ящика для саба с одним таким динамиком, согласно рекомендациям специалистов, составляет 45-50 литров.

Чтобы рассчитать короб под сабвуфер, ниже приведена ознакомительная схема с размерами панелей. Если вы не имеет навыков подобной работы, рекомендуется отдельно изучить материалы, как самому сделать чертеж для сабвуфера.

Во время проектирования нужно отдельно следить за тем, чтобы минимальное расстояние от стенок корпуса до динамика, как и сам объем ящика, рассчитывалось исключительно по внутренней поверхности, а не по внешней.

Идем далее. После подготовки всех элементов, можно переходить к сборке короба для сабвуфера. Первым делом, лобзиком вырезается отверстие под динамик. Например, динамик 30 см

Обратите внимание, наименьшее расстояние от центра диффузора до стенки саба, условно, 200 мм. Можно отмерять 230 мм., так как 3 см это ширина самой фанеры

Затем вырезается отверстие под щель фазоинвертора. Также вместо щели можно использовать трубку. Затем можно собрать фазоинверторную щель, после чего прикрепить к передней панели саба. Стыки проклеиваются жидкими гвоздями, потом закручиваются саморезы. Саморезы нужно затягивать максимально плотно, чтобы не возникало резонансных колебаний.

Теперь можно собрать боковые стенки корпуса, точно так же промазав их жидкими гвоздями и стянув саморезами. Также нужно вырезать на задней крышке корпуса под саб отверстие для клемника. Далее все части саба нужно соединить, проверяя правильность размеров самих элементов конструкци и качество крепления.

На данном этапе можно вставить динамик, не прикручивая проверить его посадку и дальше переходить к отделке ящика. На начальном этапе требуется проклеить стыки, щели и зазоры эпоксидным клеем. Также можно использовать герметики. Затем, при помощи клея ПВА вся верхняя поверхность проклеивается шумоизоляцией.

Внешняя поверхность обтягивается карпетом (в том числе и щель фазоинвертора). Карпет крепится эпоксидным клеем и/или мебельным степлером. Теперь динамик можно снова вставить и хорошо прикрутить. Завершающим этапом становится протяжка проводов от динамика на клемник. После того, как вся конструкция «усядется» и высохнет, саб можно подключать к усилителю. Для этого нужно знать, как подключить сабвуфер в автомобиле правильно.

Закрытый короб

Герметичный корпус имеет «закрытое» воздушное пространство. Внутренняя громкость будет варьироваться в зависимости от типа звука, который вы пытаетесь добиться. Герметичные корпуса могут иметь большие или малые внутренние объемы без отверстий в корпусе. Воздух внутри корпуса служит пневматической пружиной для управления движением звука.

OLYMPUS DIGITAL CAMERA

При выборе нужного объема закрытого ящика, вам необходимо учитывать следующее: большой герметичный корпус будет иметь более плавный выход с более глубокими басами, но также может ограничивать управление мощностью, потому что диффузор низкочастотного динамика имеет меньший контроль на низких частотах. Слишком большая мощность на низких частотах может привести к повреждению компонентов динамика.

Вы должны убедиться, что ваш усилитель не производит больше энергии, чем рассчитаны сабвуферы на такой размер корпуса. Герметичные корпуса являются одним из самых популярных конструкций коробок для тех, кто ищет очень точное воспроизведение звука.

Закрытые ящики обычно используются, когда вы хотите получить громкое воспроизведение музыки с очень хорошим контролем звука. Например, маленькие коробки часто предназначены для более старых жанров музыки, хард-рока или спид-метала. Эти музыкальные жанры обычно содержат большое количество ударных в записи и почти не содержат баса.

С небольшим герметичным корпусом бас будет очень «плотным». Низкочастотный динамик будет обрабатывать большое количество энергии, потому что корпус будет ограничивать движение звука на более низких частотах, что может повредить динамик.

Большие закрытые коробки будут воспроизводить более низкие басы и считаются более «мягкими», плавными по частотной характеристике. Они также займут больше места в автомобиле, так как им требуется больше воздуха.

Нижний отклик низких частот в герметичном корпусе будет падать со скоростью 12 дБ / октава. Это плавный постепенный спад, который дает им очень хорошую кривую отклика, и не будет иметь чрезмерных пиков в выходе на определенных частотах.

Какой короб лучше для сабвуфера в седан? Мы считаем, что закрытый ящик идеально подойдет в качестве короба для этого типа машин, так как он может быть небольших размеров, и при этом, выдавать неплохой звук.

Плюсы:

1. Очень точное воспроизведение басов;
2. Плотный бас;
3. Отличная управляемость;
4. Небольшой;
5. Легко сделать;
6. Отличный низкочастотный отклик;
7. Бас падает со скоростью 12 дБ / октава.

Минусы:

1. Требуется больший корпус для глубоких басов;

Рекомендуемый объём для сабвуфера закрытый ящик:

• Сабвуфер 8 дюймов – от 8 до 12 литров;
• Сабвуфер 10 дюймов – от 13 до 23 литров;
• Сабвуфер12 дюймов – от 24 до 37 литров;
• Сабвуфер 15 дюймов – от 38 до 57 литров;
• Сабвуфер 18 дюймов – от 58 до 80 литров.

Как рассчитать резонатор к Урал самостоятельно?

Прежде всего, отметим, что основным материалом для выполнения данного аудиоустройства является многослойная влагостойкая фанера. Вход динамика по размеру соответствует выбранной модели. Объем и конструкция будут зависеть от технических задач: особенностей салона, необходимой мощности и других особенностей.

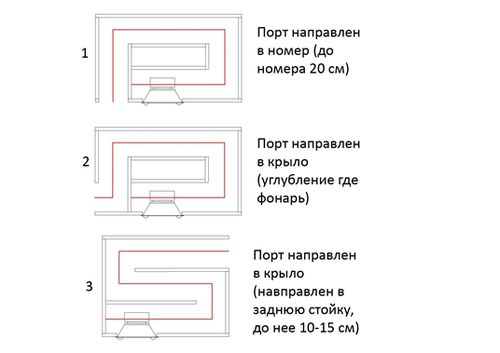

Конструкции в зависимости от направления порта

На рисунке видно, что влияет на конструкцию также направление порта и другие параметры. Иногда водителей после расчетов беспокоит, что габариты очень большие по сравнению с доступным пространством в салоне, поэтому рекомендуют конструкцию, соответствующую данной задаче.

Другие варианты корпуса

На фото показан пример расчет ЧВ короба, но в совокупности учитывается площадь сечения туннеля (например, 10″ или 12″), зависящая от калибра сабвуфера, например, Machete m10d2.

Пример

Используйте программу расчета Quarter Wave Box. Нужно будет только внести параметры динамика и объем короба. В противном случае вам придется сделать чертежи самостоятельно.

Для этого используйте готовые рекомендации – таблицу с размерами сабвуфера на 10, 12 дюймов и других. В ячейках показан объем, который нужно взять за основу для достижения тех или иных аудио-параметров. Также выбирается «настройка» в зависимости от предпочтений владельца машины и частоты. Короб может быть рассчитан на два и более динамика, могут быть разными 10″ или 15″.

Предложенные вариации демонстрируют некоторые решения для организации медиа-системы салона автомобиля, которые доступны для самостоятельного изготовления. Немного усилий, и вы получите в своем автомобиле качественную звуковую систему к вашему новому Machete m10d2 или Урал, учитывающую особенности вашего салона и предпочтения.

Подключение

Для подключения к усилителю пассивного сабвуфера в качестве акустических используют те же марки проводов, что и для питания усилителя.

Сабвуфер — очень энергоёмкий компонент системы, к тому же обладающий малым сопротивлением не более 4 Ом. Ток на выходе усилителя может достигать десятков и даже сотни ампер. В этом случае значительно возрастают потери в проводке, влияющие на громкость и качество звука. Чем больше сопротивление провода, тем большая часть мощности усилителя тратится на его разогрев и не доходит до динамика.

Поэтому в отличие от акустических систем средней частоты, сабвуфер требует более толстых проводов. Нижний предел сечения 4 мм2, но лучше не скупиться и подключить проводами с вдвое большим сечением, 8 мм2, а если провод длинный, то до 25 мм2.

Схема подключения сабвуфера зависит от усилителя. К одноканальному низкочастотная колонка подключается так же, как и все остальные, к положительному и отрицательному выводам. К двухканальному — по мостовой схеме, используя положительные клеммы каждого канала.

Мостовая схема подключения сабвуфера к выходу двухканального усилителя

Все работы по подключению сабвуфера следует производить, предварительно отключив аккумулятор автомобиля.

Видео: подключение пассивного сабвуфера

Изготовление и подключение автомобильного сабвуфера своими руками дело непростое, но посильное любому, кто хочет превратить автомобиль в концертный зал на колёсах

Всё, что для этого нужно — желание, внимание и терпения

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
Несложный расчет корпуса;
Перенастройка в случае необходимости

Это особенно важно для новичков;
Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

• ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
• Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
• Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

• для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
• для 10-дюймового динамика (25 см) – 34-46 литров,
• для 12-дюймового (30 см) – 47-78 литров,
• для 15-дюймового (38 см) – 79-120 литров
• и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Делаем сабвуфер стелс своими руками

Сабвуфер стелс своими рукамиНадоело возить в багажнике огромный ящик? Тогда стелс сабвуфер просто создан для вас. Этот уникальный тип корпуса более практичный, чем классический ящик. Он не стоит квадратной коробкой посреди багажника и занимает меньше места. Зачастую стелс устанавливают во внутренней части крыла, иногда в нише вместо запасного колеса. Минимальный объем ящика, который требует 10-12 дюймовый динамик для нормальной работы – 18 литров.

Для изготовления пассивного стелс сабвуфера нам потребуются:

низкочастотный динамик; защитная решетка и розетка для подключения к усилителю; провод для подключения динамика к розетке; многослойная фанера или ДСП (толщина 20 мм); небольшой кусок ДВП; эпоксидный клей; кисточка; стеклоткань; монтажный скотч; полиэтиленовая пленка; саморезы по дереву; дрель, лобзик.

Выбор места для установки корпуса

После выбора места, где будет установлен стелс, освобождаем багажник и приступаем к изготовлению корпуса. Можно снять обшивку багажника в том месте, где будет установлен сабвуфер, чтобы поместить его еще ближе к крылу. Первым делом стелем на пол багажника полиэтиленовую пленку. Она выполняет сразу две функции: защищает обшивку багажника от эпоксидного клея и позволяет нам сделать крепление, к которому мы прикрутим днище сабвуфера. Далее обклеиваем внутреннюю сторону крыла монтажным скотчем в два слоя. Обклеиваем багажник малярным скотчем Нарезаем стеклоткань небольшими кусками, примерно 20х20 см. На малярный скотч накладываем куски стеклоткани и проклеиваем эпоксидным клеем. Накладывать стеклоткань лучше внахлёст, чтобы не было очевидных стыков и швов. Эпоксидный клей + стекломат Лепим слои стеклоткани друг на друга, попутно смазывая их эпоксидным клеем, пока толщина листа не достигнет 10 мм (примерно 4-5 слоев). Толщина панели примерно 1 см Материал будет застывать примерно 12 часов. Для ускорения процесса можно использовать лампу. Теперь вырезаем дно сабвуфера и приклеиваем к нашему корпусу. Стык обрабатываем герметиком или проклеиваем эпоксидной смолой. Приклеиваем днище В этом конкретном случае форму нужно подогнать под петли багажника, чтобы наш самодельный сабвуфер не мешал ему закрываться. После того, как мы отрезали все лишнее, вырезаем из ДСП боковые стенки и верхнюю крышку. Округлую часть изготавливаем из фанеры, мы это делали “на глаз”.

Делаем боковые, верхние и нижние стенки короба

Чтобы фанере было проще придать округлую форму, ее необходимо сначала намочить, придать ей нужную форму, закрепить и дать высохнуть.

Листы ДСП необходимо проклеить эпоксидным клеем или герметиком, а затем скрепить саморезами. Короб из стекловолокна также приклеиваем с помощью эпоксидной смолы, а когда она высохнет – скрепляем саморезами. Приклеиваем и скрепляем детали Для лучшей герметизации можно проклеить швы еще раз. Мы наложили еще один слой эпоксидного клея и прижали конструкцию песком, чтобы клей лучше взялся. Мешки с песком для лучшего сцепления Далее мы можем замерить переднюю панель и вырезать ее. С помощью лобзика вырезаем круг для динамика. Для того, чтобы надежно прикрепить переднюю панель к корпусу, нужно закрутить ее саморезами со всех сторон. То есть на всей внутренней части панели нужно установить бруски, на расстоянии чуть большем, чем толщина фанеры (в нашем случае мы прикрепили бруски на расстоянии примерно 25 мм от края панели). Благодаря этому мы сможем закрепить переднюю часть сверху, снизу, по бокам, и самое главное – надежно прикрепить ее к округлому элементу. Подготавливаем переднюю панель Вырезаем отверстие в торце для розетки. Вырезаем отверстие для клемника В конце было решено добавить еще два слоя стеклоткани и эпоксидного клея на изогнутую часть корпуса для стелс сабвуфера.

Проводим окончательную сборку: устанавливаем розетку и подключаем к ней динамик, но пока не прикручиваем его. Далее есть два варианта – покрасить сабвуфер, либо обтянуть карпетом. Покрасить немного сложнее, так как надо сначала выровнять поверхность. Для этого мы использовали универсальную шпаклевку.

Динамики для сабвуфера

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот. Главная составляющая любой акустической системы — динамик или головка громкоговорителя. Её задача — преобразовать электрический сигнал в колебания воздуха.

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот

Для этого используют громкоговорители разных принципов действия. В сабвуферы устанавливают, как правило, электродинамические головки.

В сабвуферы устанавливают, как правило, электродинамические головки

Под действием электрического тока в звуковой катушке (6) она колеблется в поле постоянного магнита вместе с диафрагмой (диффузором) (3), закреплённой на гибком подвесе (2). Эти механические перемещения преобразуют электросигнал в звуковые волны.

Параметры динамиков

Работу динамиков описывает множество параметров, которые можно найти в техническом паспорте. Многие из них используются в расчёте акустических систем. Главные среди параметров электродинамических головок:

• резонансная частота (F_s),
• добротность (Q_ts),
• эквивалентный объём (V_as).

Динамик — колебательная система. Чем легче диафрагма (диффузор) и жёстче подвес, тем выше резонансная частота. Для воспроизведения низких звуковых частот используют мягкие подвесы и тяжёлые диффузоры. Резонансная частота больших сабвуферных динамиков примерно 20—50 Гц.

Добротность отражает способность подвеса динамика гасить резонансные колебания диффузора. Чем лучше у него это получается, тем ниже добротность.

Эквивалентный объём динамика равен объёму воздуха, жёсткость которого при воздействии на него диффузора такая же, как жёсткость подвеса. Как понятно, эта величина не эквивалентна размерам корпуса колонки, как порой ошибочно полагают. Параметр зависит от механических свойств подвеса и размеров диффузора. Измеряется в литрах.

Размер динамика для сабвуфера

Для создания высокого звукового давления, эффективного и корректного преобразования сигнала в колебания воздуха требуются диффузоры большой площади. По этой причине в сабвуферах используют головки диаметром 6—15 дюймов.

Чем больше диаметр головки, тем сильнее звуковое давление, которое потенциально может обеспечить сабвуфер. Но большим динамикам требуются и большие короба. По этой причине размеры выбирают, ориентируясь на объём салона автомобиля.

Таблица: диаметр динамиков

Класс автомобиля	Модель автомобиля	Количество и диаметр (в дюймах) НЧ динамиков
Малый класс	Mercedes А, Citroen C2, Volkswagen Polo, Peugeot 206, Mitsubishi Colt	1х8, 2х6
Компактный класс	BMW-1, Audi A3, Citroen C4, Mitsubishi Lancer	1х10, 2х8
Средний класс	Audi A4, Ford Mondeo, Volkswagen Bora, Opel Vectra, Volvo S60, BMW-3	1х10, 1х12, 2х10
Бизнес-класс	Mercedes Е, BMW-5, Audi A6, Toyota Camry	1х12, 2Х10, 2х12
Класс люкс	Mercedes S, Audi A8, Volkswagen Phaeton, BMW-7, Bentley	1х12, 2х12
Внедорожники		1х12, 2х12, 1х15

Конкретный выбор за владельцем автомобиля. Когда требуется большая отдача от колонки, жертвуют местом. И наоборот, желая сэкономить пространство, останавливаются на динамиках меньшего диаметра.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов

Расчёт корпуса для сабвуфера 12 дюймов

Прежде всего, нужно выбрать тип корпуса.Какой объём нужен для 12 сабвуфера. Для громкоговорителя 30 см объём закрытого ящика должен быть порядка 32 литров, но не более 40, Для фазоинверторной конструкции потребуется в два раза больший объём. Маленький короб для сабвуфера 12 можно сделать из МДФ. Материал нужно выбирать неокрашенный и без пластикового покрытия. Минимальный объём закрытого ящика для сабвуфера составляет 22 литра.Если деревянные элементы выпиливаются вручную, то при сборке швы нужно промазывать любыми «жидкими гвоздями». При ручном распиле материала швы получаются неровными, и наполнитель будет герметизировать соединения.При распиле на станке этого делать не нужно. Правильный короб для сабвуфера 12 дюймов получится только в том случае, когда все размеры будут точно соблюдены.

Как рассчитать короб для сабвуфера 12. Для вычисления объема существует простая «школьная» формула, где объём равен произведению длины, ширины и высоты прямоугольного ящика или V=L*X*Y, где L, X иY высота ширина и глубина. Так как сабвуфер чаще всего устанавливают в багажник, то зная максимально допустимую высоту и требуемый объём для конкретного динамика, несложно подсчитать ширину передней стенки и глубину ЗЯ для сабвуфера 12 дюймов.Сделать корпус для сабвуфера 12 дюймов можно с наклонной передней стенкой, но его расчёт будет более сложным. Для выполнения всех расчётов, связанных с конструкцией сабвуфера, существуют онлайн программы. Удобным калькулятором является Subbox.pro. Программа предлагает несколько вариантов конструкций сабвуферов, включая закрытый ящик, щелевой или трубчатый фазоинвертор. В отличие от онлайн программы, BlauBox иPerfectBox 4.5 нужно загружать. Эти продукты универсальны и точны, но не имеют русскоязычного интерфейса, и неподготовленному любителю будет сложно с ними разобраться.

Как рассчитать короб

Акустические системы, в том числе и сабвуферы, рассчитывают с помощью компьютерных программ. Наиболее часто используют «WinISD» и «JBL Speakershop».

Исходные данные для расчётов — технические характеристики динамиков из встроенных в программы баз данных, или введённые вручную. Как минимум необходимо задать основные, о которых упоминалось выше.

Софт также позволяет вести расчёты в «противоположном направлении», подобрать динамик, который обеспечит наилучшую отдачу при заданных параметрах корпуса.

Наиболее простые акустические формы, такие как закрытый ящик и фазоинвертор, не требуют высокой точности. Их можно рассчитать вручную с помощью формул.

Расчёт закрытого ящика

Цель расчёта — основываясь на исходных данных (трёх основных параметрах динамика) подобрать внутренний объём колонки.Если отношение паспортного значения резонансной частоты (F_s) к добротности (Q_ts) меньше 100, такой динамик лучше не устанавливать в закрытый ящик.

Запертый в корпусе закрытого ящика воздух, сжимаясь под действием диффузора, увеличивает жёсткость подвеса. В результате резонансная частота и добротность акустической системы возрастает.

Формулы, связывающие резонансную частоту (F_c), добротность (Q_tc) и объём (V_b) колонки с аналогичными паспортными параметрами (F_s, Q_ts и V_as) динамика приведена на рисунке.

Формулы, связывающие резонансную частоту (Fc), добротность (Qtc) и объём (Vb) колонки с аналогичными паспортными параметрами (Fs, Qts и Vas) динамика

Как следует из формул, если объём корпуса равен эквивалентному, значения параметров возрастают в 1,4 раза, и вдвое, когда объём закрытого ящика втрое меньше V_as.

Подбирая с помощью формул допустимый объем корпуса, стремятся, чтобы резонансная частота колонки (F_c) не превышала 50 Гц, а добротность (Q_tc) была близка к 0,7.

Расчёт фазоинвертора

Для этого акустического оформления выбирают динамики с добротностью 0,3—0,5 и отношением резонансной частоты к добротности не мене 50. Кроме объёма сабвуфера, вычисляют параметры (площадь сечения, диаметр и длину трубы) порта фазоинвертора.

Параметры короба подбирают по тем же формулам, что и в случае с закрытым ящиком, но при этом ориентируются на добротность колонки (Q_tc) в пределах 0,6—0,65.

Параметры порта рассчитывают, опираясь на значение частоты настройки фазоинвертора (F_b) выбранной равной резонансной частоте динамика (F_s) или немного меньше. Формулы для расчёта площади сечения, диаметра и длины порта фазоинвертора показаны на рисунке.

Формулы для расчёта площади сечения, диаметра и длины порта фазоинвертора

В приведённых формулах:

• s_min — минимальная площадь (м2) сечения порта фазоинвертора;
• D — диаметр (м) динамика;
• X_max — максимальный ход (м) диффузора от нулевого положения, указывается в технических характеристиках динамика;
• F_b — резонансная частота (Гц) фазоинвертора;
• d_min — минимальный диаметр (м) круглой трубы, используемой в качестве фазоинвертора;
• L — длина (м) фазоинвертора;
• L_max — максимальная длина (м) фазоинвертора.

Расчётная длина фазоинвертора может получиться больше рекомендованного максимального значения. Уменьшить практическую длину можно несколькими способами.

Размещение выхода круглого фазоинвертора заподлицо с плоскостью панели колонки даёт выигрыш в длине до 0,85 диаметра фазоинвертора. Фланцы на конце трубы ещё больше усиливают эффект.

Около 15% длины можно сэкономить, разместив фазоинвертор вплотную к одной из сторон колонки.

Использование порта в виде усечённого конуса круглого или прямоугольного сечения поможет уменьшить длину фазоинвертора до 35%. Конфигурация в виде песочных часов — до 40%.

Что в итоге

Как видно, решение изготовить корпус для сабвуфера в машину своими руками потребует определенных навыков и инструментов. Однако если все делать правильно, а также использовать материалы хорошего качества, можно получить достаточно мощный саб с хорошим звучанием.

Напоследок отметим, что после подключения сабвуфера также необходимо выполнить его настройку. Только после правильной регулировки и подстройки саба звучание «раскроется» в полной мере, что позволит в дальнейшем полностью настроить акустическую систему автомобиля.
