Расчет пусковых токов асинхронных электродвигателей

Пусковой ток электродвигателя

При запуске любого типа электродвигателя возникает пусковой ток от 2 до 8 кратного значению номинального тока в рабочем режиме электродвигателя. Величина пускового тока зависит от типа двигателя, скорости вращения, схемы подключения, наличие нагрузки на валу и от других параметров.

Пусковой ток возникает, потому что в момент запуска наводится очень сильное магнитное поле в обмотках необходимое, что бы сдвинуть с места и раскрутить ротор. При включении мотора сопротивление обмоток мало, а следовательно по закону Ома, ток вырастает при неизменном напряжении в участке цепи. По мере того как двигатель раскручивается, возникает в обмотках ЭДС или индуктивное сопротивление и ток начинает уменьшаться до номинального значения.

Эти всплески реактивной энергии негативно сказываются на работе других электропотребителей, подключенных к этой же линии электропитания, что служит причиной возникновения особенно губительных для электроники скачков или перепадов напряжения.

Снизить вдвое пусковой ток можно при использовании специально разработанного для этих целей тиристорного блока, а лучше при помощи устройства плавного запуска (УПЗ). УПЗ с меньшим пусковым током и быстрее в полтора раза запускает мотор по сравнению с тиристорным запуском.

Устройства плавного запуска подходят как к синхронным, так и к асинхронным двигателям. УПЗ выпускаются предприятиями Украины и России.

Для запуска трехфазного асинхронного двигателя сегодня нередко используются и преобразователя частоты. Широкое их распространение пока сдерживает только цена. Благодаря изменению величин частоты тока и напряжения удается не только сделать плавный запуск, но и регулировать скорость вращения ротора. По другому как только изменением частоты электрического тока, регулировать скорость вращения асинхронного двигателя нет возможности. Но следует знать, что частотный преобразователь создает помехи в электросети, поэтому для подключения электроники и бытовой техники используйте сетевой фильтр.

Использование устройства плавного запуска и частотного преобразователя позволяет не только сохранить стабильность электропитания у Вас и Ваших соседей, подключенных к одной линии электроснабжения, но и продлить срок службы электродвигателей.

Расчет КПД электродвигателя

Онлайн расчет КПД (коэффициента полезного действия) электродвигателя

Расчет коэффициента полезного действия электродвигателя производится по следующей формуле:

η=P/√3UIcosφ

• P — Номинальная мощность электродвигателя (берется из паспортных данных электродвигателялибо определяется рассчетным путем);
• U — Номинальное напряжение (напряжение на которое подключается электродвигатель);
• I — Номинальный ток электродвигателя (берется из паспортных данных электродвигателя, а при их отсутствии определяется расчетным путем);
• cosφ — Коэффициент мощности — отношение активной мощности к полной (принимается от 0,75 до 0,9 в зависимости от мощности электродвигателя);

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Источник

Особенности расчета

Определение значения пускового тока электродвигателя проводится в два этапа. Сначала необходимо рассчитать номинальный электроток, для этого используется следующая формула:

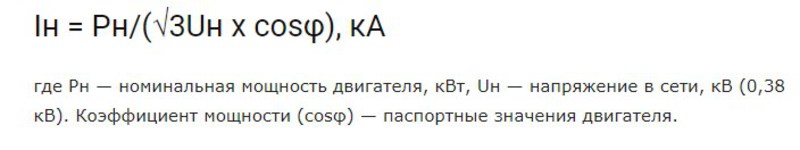

Затем можно переходить к определению показателя тока пуска, используя формулу:

Зная это значение, можно легко подобрать выключатели-автоматы, обеспечивая тем самым надежную защиту линии включения. В паспорте электродвигателей указано значение силы тока при номинальной нагрузке на валу силового агрегата. Например, если на моторе присутствует надпись 13,8/8 А, то при его включении в сеть на 220 В и номинальной нагрузке, сила тока будет составлять13,8 А. Когда он подсоединен к сети 380 В, то ток составит 8 А.

Если известна номинальная мощность силового агрегата, можно легко выяснить и его номинальный ток. Для этого предстоит воспользоваться формулой:

Иногда коэффициент мощности мотора может оказаться неизвестным. В такой ситуации стоит воспользоваться простым соотношением – 2 А/1 кВт.

Практические измерения

Самый доступный способ — проверка показаний бытового счетчика электроэнергии. Сначала следует отключить абсолютно все бытовые приборы и выключить свет во всех помещениях, поскольку даже горящая лампочка на 40Вт будет искажать показания. Проследите, чтобы счетчик не крутился или индикатор не мигал (в зависимости от его модели). Вам повезло, если у вас счетчик «Меркурий» — он показывает величину нагрузки в кВт, поэтому от вас потребуется только включить двигатель на 5 минут на полную мощность и проверить показания.

Индукционные счетчики ведут учет в кВт/ч. Запишите показания до включения мотора, дайте ему поработать ровно 10 минут (лучше воспользоваться секундомером). Снимите новые показания счетчика и путем вычитания узнайте разницу. Умножьте эту цифру на 6. Полученный результат отображает мощность двигателя в кВт.

Если двигатель маломощный, вычислить параметры будет несколько сложнее. Выясните, сколько оборотов (или импульсов) равно 1кВт/ч — информацию вы найдете на счетчике. Допустим, это 1600 оборотов (или вспышек индикатора). Если при работающем двигателе счетчик делает 20 оборотов в минуту, умножьте эту цифру на 60 (количество минут в часу). Получается 1200 оборотов в час. Разделите 1600 на 1200 (1.3) — это и есть мощность двигателя. Результат тем точнее, чем дольше вы измеряете показания, но небольшая погрешность все равно присутствует.

Что такое пусковой момент в асинхронном двигателе

Пусковой момент на валу асинхронника – вращающий момент, который развивает на валу электрический асинхронный двигателя при следующих условиях: скорость вращения равна нулю (ротор неподвижен), ток имеет установившееся значение, к обмоткам электродвигателя подведено номинальное по частоте и напряжению питание, соединение обмоток соответствует номинальному режиму работы электродвигателя.

Под номинальным режимом понимают процесс функционирования электродвигателя, для которого он был разработан.

Пусковой момент часто называют моментом трогания, еще в литературе встречается термин начальный пусковой момент электродвигателя. Для вычисления пускового момента используют формулу: Мпуск = Мн*?пуск. Где: Мпуск – пусковой момент Мн – номинальный момент на валу электродвигателя. ?пуск – кратность пускового момента заданная в паспорте двигателя. Значение данного параметра варьируется в пределах от 1,5 до 6 для различных типов двигателей и нагрузок.

При выборе электродвигателя для оборудования важно следить что бы пусковой момент был больше чем статический момент нагрузки подключенной к валу электродвигателя. В случае если данное условие не выполняется асинхронный двигатель либо вообще не сможет разогнать нагрузку, либо разгон будет очень длительным

Выбор мощности стабилизатора напряжения

Мощность – одна из определяющих характеристик стабилизаторов напряжения. Перед тем, как начать поиск стабилизатора интересующей мощности, следует вычислить потребляемую нагрузкой суммарную мощность.

Как правило, мощность, потребляемая конкретными устройствами, обозначена в инструкции по эксплуатации или паспорте. В некоторых случаях информацию можно получить при осмотре задней стенки прибора, где наряду с показателями мощности указаны характеристики напряжения питания и частота сети.

Для тех случаев, когда получение информации вышеуказанными способами невозможно, разработана специальная таблица (см. Таблицу 1).

Существуют определенные правила подсчета мощности – следует учесть как полную мощность, так и пусковой ток прибора.

Что называется полной мощностью? Это мощность, состоящая, в зависимости от вида нагрузки, из активной и реактивной мощности, потребляемых электроприбором. Стоит учесть, что не все приборы создают одинаковые по силе активные и реактивные нагрузки, один из типов нагрузки может значительно доминировать. Единицей измерения активной мощности являются ватты (Вт), полной — вольт-амперы (ВА). Рассмотрим подробнее виды нагрузки.

• Активная нагрузка. Для данного вида нагрузки характерно то, что в результате переработки потребляемой энергии образуется излучение (тепло, свет). Для таких устройств, как утюги, электроплиты, лампы накаливания, обогреватели и т.п., имеющих главной целью выработку тепла, активная нагрузка является основным видом нагрузки.
• Реактивная нагрузка. К реактивной нагрузке относятся индуктивные и емкостные виды нагрузки. Особенностью является то, что энергия при данных типах нагрузки не поглощается, а накапливается частично в электрических или магнитных полях для дальнейшего выброса в электроцепь. В качестве примера приборов, для которых характерен данный тип нагрузок, можно привести устройства, включающие электродвигатель.

Для установления связи между двумя видами мощности – полной (ВА) и активной (Вт) – используется коэффициент cosф. Для устройств, использующих реактивный вид нагрузки, зачастую указывают информацию в ваттах и cos ?, тем самым отмечают их активную мощность. Подсчет полной мощности в ВА происходит в результате деления активной мощности (Вт) на cos ?. К примеру, на приборе указана активная мощность в 600 Вт и cos ? равное 0,6. В таком случае полная мощность, потребляемая устройством, будет равняться 1000 ВА. Для приборов, на которых не указан cos ?, рекомендуется использовать среднюю величину, равную 0,7.

Пусковые токи. Пусковые токи устройств – явление, которое следует учитывать при подборе стабилизатора. Высокие пусковые токи характерны для работы электродвигателей, когда в момент включения устройство требует такого количества энергии, которое в несколько раз превышает количество, используемое для работы прибора в установившемся режиме. Для измерения показателей пускового тока используется такая величина, как кратность пускового тока. Данная величина представляет собой соотношение величины тока, потребляемого в момент запуска устройства, и величины тока в штатном режиме. Кратность пускового тока имеет, как правило, значение от 3 до 7 и зависит от конструкции, типа электродвигателя и устройства плавного запуска, если таковое имеется.

В некоторых случаях при выборе стабилизатора напряжения для устройства, в составе которого имеется электродвигатель, вы можете столкнуться с тем, что будет не известен его пусковой ток. Для выхода из ситуации следует умножить паспортную потребляемую мощность двигателя на 3 – это поможет избежать перегрузки стабилизатора напряжения при включении прибора.

Высокие пусковые токи характерны для работы таких устройств, как холодильники, дрели, насосы и пр. (см. Таблицу 2).

При выборе стабилизатора напряжения следует руководствоваться правилом «20%» — потребляемая мощность нагрузки должна иметь резерв в 20%. Таким образом, стабилизатор будет функционировать в щадящем режиме, что положительно скажется на длительности его срока службы. С другой стороны, будет создан резерв мощностей для включения в работу нового оборудования.

Определение мощности по потребляемому току

Мощность двигателя можно определить по потребляемому им току. Для измерения силы тока будем использовать токоизмерительные клещи. Перед началом измерений предварительно отключаем подачу напряжения на электродвигатель. После этого снимаем крышку с клеммной коробки и расправляем токопроводящие жилы, чтобы обеспечить удобный доступ к ним. Затем подаем напряжение на двигатель и даем поработать в режиме номинальной нагрузки в течение нескольких минут. Устанавливаем предел измерений на значение «200 А» и токовыми клещами выполняем измерение потребляемого тока на одной из фаз. Далее замеряем напряжение на обмотках с помощью щупов, входящих в комплект токоизмерительных клещей. Колесо выбора режимов и пределов измерений устанавливаем в позицию для измерения переменного напряжения с пределом в 750 В. Щуп красного цвета присоединяем к гнезду для измерения напряжения, сопротивления и силы тока до десяти Ампер, а черного – к гнезду «COM». Замеры выполняем между клеммами «U1-V1» или «V1-W1» или «U1-W1». Расчет мощности электродвигателя выполняем по формуле: S=1.73×I×U, где S – полная мощность (кВА), I – сила тока (А), U – значение линейного напряжения (кВ)

Замеряем ток на одной из фаз, а также напряжение и подставляем полученные значения в формулу (например, при замере мы получили ток равный 15,2А, а напряжение – 220В): S=1.73×15.2×0.22=5.78 кВА Важно отметить, что мощность эл. двигателя не зависит от схемы соединения обмоток статора

В этом можно убедиться, выполнив измерения на этом же двигателе, но с обмотками статора, соединенными по схеме «звезда»: измеренный ток будет равен 8,8А, напряжение – 380В. Также подставляем значения в формулу: S=1.73×8,8×0.38=5.78 кВА По этой формуле мы определили мощность электродвигателя, потребляемую из электрической сети. Чтобы узнать мощность двигателя на валу, нужно полученное значение умножить на коэффициент мощности двигателя и на коэффициент его полезного действия. Таким образом, формула мощности двигателя выглядит так: P=S×сosφ×(η÷100), где P – мощность двигателя на валу; S – полная мощность двигателя; сosφ – коэффициент мощности асинхронного электродвигателя; η – КПД двигателя. Поскольку мы не располагаем точными данными, подставим в формулу средние значения cosφ и КПД двигателя: P=5,78×0,8×0,85=3,93≈4кВт Таким образом, мы определили мощность электродвигателя, которая равна 4 кВт. Мы рассказали о самых надежных методах определения мощности электродвигателя. Вы также можете посмотреть наше видео, в котором подробно показано, как определить мощность электродвигателя.

Источник

Почему необходима обкатка: причины

Причин, по которым должна проходить обкатка силового агрегата, может быть несколько.

1. Так, поршневые кольца обязаны найти свою позицию в специальных местах в канавках поршней. Если старт будет очень резким, то существует вероятность того, что кольца сломаются или же мотор попросту заклинит.
2. Второй причиной считается то, что во время притирки, как и при любых других работах, возникает металлическая стружка.Убрать её возможно лишь посредством смены моторного масла. Если этого не сделать, то стружка будет повреждать детали мотора, и новый капитальный ремонт придётся делать совсем скоро.
3. А причина номер три говорит о том, что при взгляде на поверхность поршней под большим увеличением, то там можно заметить, что на поверхности металла присутствует множество мелких повреждений, вроде бугорков и впадин. Они остаются даже после самой тщательной обработки. И вот, за период обкатки всё это должно выровняться.

Избегайте перегрузок

Климатические исполнения электродвигателей

При выборе электродвигателя учитываются не только его технические характеристики, но и условия окружающей среды, в которых он будет эксплуатироваться.

Современные электроприводы выпускаются в разных климатических исполнениях. Категории маркируются соответствующими буквами и цифрами:

• У — модели для эксплуатации в умеренном климате;
• ХЛ — электродвигатели, адаптированные к холодному климату;
• ТС — исполнения для сухого тропического климата;
• ТВ — исполнения для влажного тропического климата;
• Т — универсальные исполнения для тропического климата;
• О — электродвигатели для эксплуатации на суше;
• М — двигатели для работы в морском климате (холодном и умеренном);
• В — модели, которые могут использоваться в любых зонах на суше и на море.

Цифры в номенклатуре модели указывают на тип ее размещения:

• 1 — возможность эксплуатации на открытых площадках;
• 2 — установка в помещениях со свободным доступом воздуха;
• 3 — эксплуатация в закрытых цехах и помещениях;
• 4 — использование в производственных и других помещениях с возможностью регулирования климатических условий (наличие вентиляции, отопления);
• 5 — исполнения, разработанные для эксплуатации в зонах повышенной влажности, с высоким образованием конденсата.

Как определить мощность?

Существует несколько способов определения мощности электродвигателя: диаметру вала, по габариту и длине, по току и сопротивлению, замеру счетчиком электроэнергии.

По габаритным размерам

Какие размеры необходимо замерить:

• Длина, ширина, высота корпуса
• Расстояние от центра вала до пола
• Длина и диаметр вала
• Крепежные размеры по лапам (фланцу)

По диаметру вала

Определение мощности электродвигателя по диаметру вала — частый запрос для поисковых систем. Но для точного определения этого параметра недостаточно – два двигателя в одном габарите, с одинаковыми валами и частотой вращения могут иметь различную мощность.

Таблица с привязкой диаметров валов к мощности и оборотам для двигателей АИР и 4АМ.

Мощность электродвигателя Р, кВт	Диаметр вала, мм
3000 об/мин	1500 об/мин	1000 об/мин	750 об/мин
1,5	22	22	24	28
2,2	24	28	32
3	24	32
4	28	28	38
5,5	32	38
7,5	32	38	48
11	38	48
15	42	48	55
18,5	55	60
22	48	55	60
30	65
37	55	60	65	75
45	75	75
55	65	80
75	65	75	80
90	90
110	70	80	90
132	100
160	75	90	100
200
250	85	100
315	—

По показанию счетчика

Как правило измерение счетчика отображаются в киловаттах (далее кВт). Для точности измерения стоит отключить все электроприборы или воспользоваться портативным счетчиком. Мощность электродвигателя 2,2 кВт, подразумевает что он потребляет 2,2 кВт электроэнергии в час.

Для измерения мощности по показанию счетчика нужно:

1. Подключить мотор и дать ему поработать в течении 6 минут.
2. Замеры счетчика умножить на 10 – получаем точную мощность электромотора.

Расчет мощности по току

Для начала нужно подключить двигатель к сети и замерить показатели напряжения. Замеряем потребляемый ток на каждой из обмоток фаз с помощью амперметра или мультиметра. Далее, находим сумму токов трех фаз и умножаем на ранее замеренные показатели напряжения, наглядно в формуле расчета мощности электродвигателя по току.

• P – мощность электродвигателя;
• U – напряжение;
• Ia – ток 1 фазы;
• Ib – 2 фазы;
• Ic – 3 фазы.

Проблема высоких пусковых токов: решение

Высокий пусковой ток может спровоцировать резкое, хотя и кратковременное падение напряжения, при котором прочие подключенные к сети устройства испытают недостаток энергии. Это нежелательно, поскольку негативно влияет на безопасность работы и долговечность оборудования.

Для решения задачи предусмотрены специальные дополнительные устройства, установка которых в процессе подключения и наладки двигателей позволяет:

• максимально уменьшить значение пускового тока;
• повысить плавность запуска;
• снизить затраты на запуск агрегата, так как становится возможным применение менее мощных дизельных электростанций, стабилизаторов, проводов с меньшим сечением и пр.

Наибольшей эффективностью отличаются такие современные устройства, как частотные преобразователи и софтстартеры. Они обеспечивают высокую (более минуты) продолжительность поддержания пускового тока.

Определение количества оборотов в минуту

Частота вращения асинхронного двигателя, зависит от количества обмоток статора. Разобрав мотор можно визуально определить их число. Для определения числа оборотов используйте таблицу:

Количество полюсов	Частота вращения, об/мин
2	3000
4	1500
6	1000
8	750
10	600
12	500

Определить число полюсов, не разбирая электромотор, можно с помощью миллиамперметра, или тестера с соответствующим режимом. Для этого подключаем измерительный прибор к одной из обмоток. Равномерно вращая вал, смотрим, сколько раз стрелка миллиамперметра отклонится. Это число, и есть количество полюсов двигателя.

При таком способе определения частоты вращения вала, надо учитывать, что реальная частота несколько ниже вычисленной. Например, не 3000, а 2940, или не 1500, а 1450.

Применение описанных выше методик, позволит подобрать электромотор, удовлетворяющий предъявляемым требованиям, но, все же, надо следить за сохранностью шильдиков и паспортов, чтобы не тратить время на расчеты и поиск информации.

• Альтернативное электричество для частного дома
• Заземление и зануление: в чем разница?

Расчет мощности электродвигателя

Расчет мощности электродвигателя по току можно произвести с помощью нашего онлайн калькулятора:

Полученный результат можно округлить до ближайшего стандартного значения мощности.

Стандартные значения мощностей электродвигателей: 0,25; 0,37; 0,55; 0,75; 1,1; 1,5; 2,2; 3,0; 4,0; 5,5; 7,5; 11; 15; 18,5; 22; 30; 37; 45; 55; 75 кВт и т.д.

Расчет мощности двигателя производится по следующей формуле:

P=√3UIcosφη

• U — Номинальное напряжение (напряжение на которое подключается электродвигатель);
• I — Номинальный ток электродвигателя (берется из паспортных данных электродвигателя, а при их отсутствии определяется расчетным путем);
• cosφ — Коэффициент мощности — отношение активной мощности к полной (принимается от 0,75 до 0,9 в зависимости от мощности электродвигателя);
• η — Коэффициент полезного действия — отношение электрической мощности потребляемой электродвигателем из сети к механической мощности на валу двигателя (принимается от 0,7 до 0,85 в зависимости от мощности электродвигателя);

Как посчитать пусковой ток электродвигателя

Разобраться, как посчитать пусковой ток электродвигателя, можно самостоятельно, ознакомившись с технической документацией к агрегату и формулами для расчета. Сначала вам потребуется определить величину номинального тока (IH, зависит от типа двигателя). Для этого предусмотрены следующие формулы (все необходимые данные есть в техпаспорте к оборудованию):

• 1000PH/(ηHUH) для двигателей постоянного тока;
• 1000PH/(UHcosφH√ηH) для устройств переменного тока.

Далее проводится собственно расчет значения пускового тока (IП) по формуле Кп (кратность постоянного тока к номинальному показателю, указана в техдокументации)*IH.

Дополнительный функционал стабилизаторов напряжения

Для начала, резюмируем основные функции, выполняемые стабилизаторами:

• в пределах допустимого диапазона контролируют уровень напряжения, подаваемого рабочему устройству;
• при превышении или понижении уровня входного напряжения производят отключение питания нагрузки и, следовательно, предотвращают поломку прибора;
• защищают от воздействия чрезмерного уровня мощности и возможного короткого замыкания.

Теперь перейдем к дополнительным возможностям, предоставляемым стабилизаторами напряжения. Их можно условно объединить в следующие группы:

Возможность индивидуальной настройки стабилизатора

• установка номинального напряжения на выходе более или менее 220В;
• индивидуальная настройка порогов защиты – как от повышенного, так и пониженного напряжения на выходе.

Удобство для пользователя

• устройства индикации работы (ЖК-дисплей, цифровой индикатор показателей);
• звуковая подача отдельной информации;
• возможность отслеживания работы стабилизатора с ПК;
• удаленная система наблюдения за работой стабилизатора и сигнализация.

Повышенная защищенность стабилизатора

• контроль температуры силовых узлов;
• функции самодиагностики.

Если после ознакомления с материалами статьи у вас остались вопросы, вы не смоги произвести какие-либо расчеты или получить необходимую информацию (из инструкции, паспорта или от производителя), рекомендуем вам связаться с нашим специалистом, который разъяснит все сопутствующие тонкости выбора стабилизатора.

Таблица 1.

Номинальная потребляемая мощность бытовых приборов и инструмента.

Таблица 2.

Пусковые токи потребителей электроэнергии.

Материал в таблице подготовлен на основе показателей, характерных для нагрузочных характеристик «средних» потребителей. Для получения более точной информации в каждом конкретном случае стоит обращаться к информации, представленной в паспорте, либо запрашивать информацию у производителя. Значения нагрузочных характеристик оборудования различных моделей могут существенно отличаться от «средних» данных.

Исходя из вышеизложенного был создан калькулятор рассчета мощности потребляемой электроэнергии. Он учитывает полную мощность потребителей (усредненное значение для каждого типа приборов, которое вы сможете указать точно) и корректирующий коэффициент связаный с падением входного напряжения электросети поставщика. Разница будет существенной при значительном падении входного напряжения (ниже 170В)

Определение понятия

Пусковой ток двигателя – электроток, потребляемый силовым агрегатом в момент старта

Его показатель в несколько раз превышает значение номинального тока и при выборе оборудования крайне важно учитывать этот параметр. Здесь уместно сравнение с автомобилем, при разгоне которого тратится значительно больше топлива в сравнении с движением при постоянной скорости

Это явление характерно для различного электрооборудования:

• Погружные насосы – отличаются самым тяжелым стартом, и их пусковой электроток может превышать номинальный в 9 раз.
• Холодильники – при запуске сила тока превышает номинальный в 3,33 раза.
• Микроволновые печи – показатель пускового электротока в 2 раза выше номинального значения.

Это связано с тем, что в момент включения электродвигателя в его обмотке создается сильное магнитное поле, необходимое для раскручивания ротора. Именно поэтому показатель электротока пуска значительно превышает номинальное значение. На его значение оказывают влияние различные факторы:

• Наличие нагрузки на валу силового агрегата.
• Скорость вращения.
• Схема подключения и т. д.

Расчет коэффициента мощности электродвигателя

Онлайн расчет коэффициента мощности (cosφ) электродвигателя

Расчет cosφ (косинуса фи) двигателя производится по следующей формуле:

cosφ=P/√3UIη

• P — Номинальная мощность электродвигателя (берется из паспортных данных электродвигателялибо определяется рассчетным путем);
• U — Номинальное напряжение (напряжение на которое подключается электродвигатель);
• I — Номинальный ток электродвигателя (берется из паспортных данных электродвигателя, а при их отсутствии определяется расчетным путем);
• η — Коэффициент полезного действия — отношение электрической мощности потребляемой электродвигателем из сети к механической мощности на валу двигателя (принимается от 0,7 до 0,85 в зависимости от мощности электродвигателя);

Расчет мощности электродвигателя

Расчет мощности электродвигателя по току можно произвести с помощью нашего онлайн калькулятора:

Полученный результат можно округлить до ближайшего стандартного значения мощности.

Стандартные значения мощностей электродвигателей: 0,25; 0,37; 0,55; 0,75; 1,1; 1,5; 2,2; 3,0; 4,0; 5,5; 7,5; 11; 15; 18,5; 22; 30; 37; 45; 55; 75 кВт и т.д.

Расчет мощности двигателя производится по следующей формуле:

P=√3UIcosφη

• U — Номинальное напряжение (напряжение на которое подключается электродвигатель);
• I — Номинальный ток электродвигателя (берется из паспортных данных электродвигателя, а при их отсутствии определяется расчетным путем);
• cosφ — Коэффициент мощности — отношение активной мощности к полной (принимается от 0,75 до 0,9 в зависимости от мощности электродвигателя);
• η — Коэффициент полезного действия — отношение электрической мощности потребляемой электродвигателем из сети к механической мощности на валу двигателя (принимается от 0,7 до 0,85 в зависимости от мощности электродвигателя);

Особенности расчета

Определение значения пускового тока электродвигателя проводится в два этапа. Сначала необходимо рассчитать номинальный электроток, для этого используется следующая формула:

Затем можно переходить к определению показателя тока пуска, используя формулу:

Зная это значение, можно легко подобрать выключатели-автоматы, обеспечивая тем самым надежную защиту линии включения. В паспорте электродвигателей указано значение силы тока при номинальной нагрузке на валу силового агрегата. Например, если на моторе присутствует надпись 13,8/8 А, то при его включении в сеть на 220 В и номинальной нагрузке, сила тока будет составлять13,8 А. Когда он подсоединен к сети 380 В, то ток составит 8 А.

Если известна номинальная мощность силового агрегата, можно легко выяснить и его номинальный ток. Для этого предстоит воспользоваться формулой:

Иногда коэффициент мощности мотора может оказаться неизвестным. В такой ситуации стоит воспользоваться простым соотношением – 2 А/1 кВт.

Определение мощности электродвигателя без бирки

При отсутствии техпаспорта или бирки на двигателе возникает вопрос: как узнать мощность электродвигателя без таблички или технической документации? Самые распространенные и быстрые способы, о которых мы расскажем в статье:

• По диаметру и длине вала
• По габаритам и крепежным размерам
• По сопротивлению обмоток
• По току холостого хода
• По току в клеммной коробке
• С помощью индукционного счетчика (для бытовых электродвигателей)

Определение мощности двигателя по диаметру вала и длине

Простейшие способы определения мощности и марки двигателя – габаритные размеры – вал или крепежные отверстия. В таблице указаны длины и диаметры валов (D1) и длина (L1) для каждой модели асинхронного промышленного трехфазного мотора. Перейти к подробным габаритным размерам электродвигателей АИР

При замене сломанного советского электродвигателя на новый, часто оказывается, что на нем нет шильдика. Нам часто задают вопросы: как узнать мощность электродвигателя? Как определить обороты двигателя? В этой статье мы рассмотрим, как определить параметры электродвигателя без бирки — по диаметру вала, размерам, току. Заказать новый электродвигатель по телефону

Iн = Pн/(√3Uн х сosφ), кА

где Pн — номинальная мощность двигателя, кВт, Uн — напряжение в сети, кВ (0,38 кВ). Коэффициент мощности (сosφ) — паспортные значения двигателя.

Рис. 1. Паспорт электрического двигателя.

Если не известен коэффициент мощности двигателя, то номинальный его ток с малой погрешностью определяется по отношению «два ампера на киловатт», т.е. если номинальная мощность двигателя 10 кВт, то потребляемый им из сети ток будет приблизительно равен 20 А.

Для упомянутого на рисунке двигателя это отношение также выполняется (3,4 А ≈ 2 х 1,5). Более верные величины тока при применении данного отношения получаются при мощностях электродвигателей от 3 кВт.

При холостом ходе электродвигателя из сети потребляется маленький ток (ток холостого хода). При увеличении нагрузки увеличивается и ток. С увеличением тока повышается нагрев обмоток. Большая перегрузка приводит к перегреву обмоток двигателя, и возникает опасность выхода из строя электродвигателя.

При пуске из сети электрическим двигателем потребляется пусковой ток Iпуск, который в 3 — 8 раз выше номинального. Характеристика изменения тока представлена на графике (рис. 2, а).

Рис. 2. Характеристика изменения тока, потребляемого электродвигателем из сети (а), и влияние большого тока на колебания напряжения в сети (б)

Подлинную величину пускового тока для электродвигателя определяют зная величину кратности пускового тока — Iпуск/Iном. Кратность пускового тока — техническая характеристика двигателя, ее известна из каталогов. Пусковой ток рассчитывается согласно формуле: I пуск = Iх. х (Iпуск/Iном).

Понимание истинной величины пускового тока необходимо для подбора плавких предохранителей, проверки включения электромагнитных расцепителей во время пуска двигателя, при подборе автоматических выключателей и для высчитывания величины падения напряжения в сети при пуске.

Большой пусковой ток вызывает значительное падение напряжения в сети (рис. 2, б).

Если взять электросопротивление проводов, проложенных от источника до электродвигателя, равным 0,5 Ом, номинальный ток Iн=15 А, а пусковой ток Iп равным пятикратному от номинального, потери напряжения в проводах во время пуска составят 0,5 х 75 + 0,5 х 75 = 75 В.

На клеммах электродвигателя, а также и на клеммах рядом работающих электродвигателей напряжение будет 220 — 75 = 145 В. Это понижение напряжения вызывает торможение работающих электродвигателей, что влечет за собой еще большее повышение тока в сети и выход из строя предохранителей.

В электрических лампах в моменты запуска электродвигателей уменьшается накал (лампы «мигают»). Поэтому при включении электродвигателей стремятся уменьшить пусковые токи.

Для понижения пускового тока используется схема пуска электродвигателя с переключением обмоток статора со звезды на треугольник.

Рис. 3. Схема пуска электрического электродвигателя с переключением обмоток статора со звезды на треугольник.

Имеет принципиальное значение то, что далеко не каждый двигатель возможно включать по этой схеме. Широко распространенные асинхронные двигатели с рабочим напряжением 220/380 В, в том числе и двигатель, показанный на рисунке 1 при включении по этой схеме выйдут из строя.

Для понижения пускового тока электродвигателей энергично употребляют специальные процессорные устройства плавного пуска (софт-стартеры).

Источник
