Какие противотуманные фары на ваз-2110 лучше: бош или киржач

Видео с обзором ПТФ от трех производителей

НЕ ЯВЛЯЕТСЯ РЕКЛАМОЙ — СТАТЬЯ ПО БОРЬБЕ С ПИРАТСТВОМ!

Привет, Всем! Хочу рассказать Вам историю из жизни моего автомобиля. За год эксплуатации авто в суровых Уральских условиях, а именно: грязе — солевые ванны в осенне-зимний период.

Мои ПТФ не выдержали такого издевательства — проржавели, отпотели, ну вообще перестали светить. Начал я задумываться об их замене.

Применяемость: ВАЗ 2110 и модификации; ВАЗ 2114, 2115. Преимущества новой фары:1. Улучшены светотехнические характеристики.

2. Повышена герметичность: улучшена защита от попадания пыли и влаги.

3. Повышена стойкость рассеивателя к термоперепаду. Сначала я подумал, что с такой инфой я далеко не уеду.

Но все таки взял листок и ручку и записал следующее: № по каталогу 202. 3743010 Лампа H1.

Заехав в первый магазин, попросил посмотреть ПТФ. Все было ок, все сходилось только вот они были под лампу H3 и на стекле не было буковки К (фирменная символика производителя). Поговорив с продавцом, пришли к выводу что это подделка.

При чем он сам мне об этом сказал, и еще дал совет, чтоб я смотрел внимательней и чтоб обязательно искал буковку К на стекле. По доброму попрощались и я поехал дальше.

Долго ездил по магазинам везде один самопал. Заехав в очередной крупный магазин, спросил про ПТФ, дали посмотреть и опять подделку, при чем продавец так усирался, доказывая мне, что это именно они, что походу сам уверовал в свои слова. Ну в общем ездил я ездил, искал да искал, везде один кал.

Сегодня на удачу решил сходит в АМК, у них там магазин Лада Деталь. Зашел, смотрю — лежат — пара. Попросил посмотреть.

Ну и наконец-то мои старания оправдались. Нашел именно оригинал. Дороговато правда 700 за штуку но зато 100% они.

И так, что же мы должны увидеть на фаре. 1) на стекле 202.37432012) на стекле буковка К

3) на стекле Е22 в кружочке (слева по середине)4) на стекле H1

5) через стекло должно быть видно четыре винта6) через стекло должно быть видно светорассеиватель

7) с обратной стороны ПТФ на светоотражателе должно быть выграверено 2110-3743010-02 (последние цифры могут отличаться — например — 01)8) с обратной стороны ПТФ на рамке 202.37439) регулятор наклона пучка должен быть выполнен в виде винта, а не САМОРЕЗА!

Ну собственно все. Не покупайте подделки, ведь радости от них никакой!

С учетом того, что головной свет на ВАЗ 2110 и других популярных моделях (например, ВАЗ 2114, 2115 и т.д.) не самый лучший, без противотуманок ездить в условиях плохой видимости достаточно сложно, утомительно и даже опасно. Само собой, если машина не имеет ПТФ с самого начала, то есть в заводской комплектации, в подобном случае многие водители устанавливают противотуманные фары на ВАЗ 2110 самостоятельно.

При этом основными проблемами считается необходимость подобрать туманки ВАЗ 2110, а также разобраться с тем, как подключить противотуманки

Далее мы рассмотрим, на что обратить внимание при выборе ПТФ ВАЗ, а также какие ПТФ 2110 будут лучшим решением

ВАЗ 2110 установка противотуманных фар своими руками

Тюнинг автомобиля понятие модное и каждый автолюбитель желает преобразить свой автомобиль хоть каким бы то ни было образом. Не исключение составляют и отечественные автомобили. Если вы решили провести внешний тюнинг ваз 2110, то, для начала, для вашего автомобиля ваз 2110 установка противотуманных фар будет отличным решением.

Противотуманные фары вещь полезная, но отечественные производители редко оснащают ими автомобили. В разных фирмах стоимость установки противотуманных фар различна и колеблется от 1.5 тыс. руб. до 4 тыс. руб. Если вы хотите сэкономить, то можно установить противотуманные фары самому.

На автомобиль ваз 2110 установка противотуманных фар не отличается сложностью и, в данной статье, мы рассмотрим, как можно ее сделать своими силами. Расположением для противотуманных фар выберем место под бампером.

Для моделей 10 типа существует два вида противотуманных фар: рифленые, которые рассеивают свет и прозрачные, которые светят пятнами и считаются более модными, хотя в использовании хуже. Для установки фар приобретите дополнительно рамки для фар, клавишу, индикатор клавиши (желтый), провода, реле, клемма масса, клемма широкий и узкий  папа, клемма широкая и узкая мама, пластиковые колодки.

В разъеме Ш1 находим желтый и желтый с черным провода. В пучке от разъема Ш1 берем 3 провода: желтый, желто-черный и тоненький желто-черный. Под капом отсоединяем провода от бочка омывателя и датчика уровня жидкости. Откручиваем гайку, на которой крепится бочек омывателя. Вытягиваем пучок проводов из под левого лонжерона. Отрезаем от желтого провода 2 куска провода и протягиваем их в салон автомобиля. Провода зачищаем, обжимаем клеммами широкий папа и вставляем в колодку, чтобы желто-черный провод присоединился к помеченному проводу. Колодку соединяем. Прижимаем 2 желтых проводка к жгуту и бочек омывателя ставим на место.

Отрезаем 2 куска провода по 50см, обжимаем клеммы под массу у каждого проводка и все это крепим на шпильке вместе с массой от фары. Провод противотуманной фары протягиваем в переднем лонжероне. Оба провода вытягиваем в месте крепления противотуманной фары. На каждый провод нужно обжать широкую массу. Одеваем на бампер скобы, колодку под широкую маму одеваем на провода. Теперь можно приготовить сами фары. В них вставляем лампочки, но так, чтобы лампочки не касаться пальцами, иначе при нагреве они сразу же лопнут. Поэтому если вы уже дотронулись до лампочки, то нужно ее обезжирить. Присоединяем желтый провод к лампочке, а черный к корпусу. Устанавливаем фары. На ваз 2110 установка противотуманных фар завершена. Занимает данная процедура около 1.5 часов. Кардинальным образом отличается установка противотуманных фар 2107, от 2110, здесь используется совершенно другая схема подключения.

Тюнинг ВАЗ » Тюнинг ВАЗ 2110

Еще новости по темеУстановка вольтметра своими руками на ВАЗ 2106
Замена фары на ВАЗ 2110, 2111, 2112
Ставим тюнинг зеркала на ГАЗ 3110.
Замена генератора ВАЗ

Материалы и инструменты

Вы легко можете купить готовый комплект ПТФ со всеми проводами, и тогда не придется разбираться, где находится реле противотуманных фар на ВАЗ 2110. Однако если приобрести запчасти отдельно, это разнообразит варианты установки, плюс позволит финансово сэкономить.

Комплект для подключения

Потому закупить нужно следующее:

• Два комплекта фар;
• Колодки из пластика;
• Рамки для фар;
• Клавишу с желтым индикатором для нее;
• Реле;
• Проводку. Выбирайте вариант с двумя медными жилами и двойной изоляцией, к примеру ШВВП2. Подойдет сечение 0,5 мм, но если лампы будут мощными, лучше 0,75мм;
• Клеммы на массу;
• Клеммы мама/папа — широкие и узкие клеммы.

Маму-папу брать в комплекте с проводами не стоит. Их лучше обжать с помощью пассатижей, когда проводка уже будет соединена.

Что касается лампочки, то мощности в 55В более чем достаточно. Брать дешевые противотуманки настоятельно не рекомендуем, поскольку срок их службы очень непродолжительный.

Основные заблуждения

Прежде чем давать сравнительные характеристики относительно тех или иных световых приборов, необходимо дать четкое определение терминам, встречающимся в автомобильной среде.

У линзованных нет отражателя

Итак, линзованные фары на ВАЗ 2110 подразумевают, что в самой фаре есть линза (стеклянная или пластиковая), которая позволяет с меньшей поверхности встроенного отражателя получить световой луч, превосходящий традиционный по мощности.

Инструкция фирменных изделий всегда содержит информацию о строении линзованной фары

Другими словами, отражатель (рефлектор) – неотъемлемая часть любой фары, поскольку именно он собирает свет в единый поток. А вот за его направление и отвечает линза, поэтому, такую фару правильнее называть проекционной светотехникой.

Основное достоинство линзованных фар – компактность

Противотуманки можно устанавливать в блок-фары

Еще одно заблуждение, которое бытует в среде автовладельцев ВАЗ 2110 и других моделей Волжского автозавода. Оно сформировалось благодаря компактности линзованных фар и их малых габаритов, позволяющих устанавливать их вместо штатной светотехники.

Заводская классическая оптика ВАЗ 2110

На самом деле, любые световые приборы при работе в тумане не будут эффективными по одной простой причине:

1. в молочной пелене содержится большая концентрация водяных капель;
2. они преломляют свет, рассеивают его и отражают обратно, ослепляя водителя.

Вот почему ПТФ должны располагаться ниже штатных фар, поскольку:

1. теплый воздух от земли и дорожного полотна подсушивает воздух;
2. туман не касается поверхности и держится над ней на расстоянии 30-50 см;
3. именно в этом узком пространстве и должны работать противотуманки.

Противотуманки должны светить только желтым

Устанавливаемые линзы в фары ВАЗ 2110 могут светить как белым, так и традиционным желтым цветом. Никакого нарушения здесь нет, поскольку все зависит от технических особенностей установленных ламп. (См. также статью Реле противотуманных фар ВАЗ 2110: особенности.)

На фото – проекция рассеивания светового потока. Показана разница в расстоянии освещенности дальним светом и ПТФ

Ксенон можно установить только в линзованные фары

Источником любого светового луча являются лампы, хоть речь идет о ПТФ или о традиционной головной оптике. В этом вопросе также много путаницы и заблуждений, которые мы сейчас и развеем:

На сегодняшний день в фарах используются 4 вида ламп:

1. традиционные лампы накаливания;
2. галогеновые;
3. ксеноновые;
4. светодиодные.

В современном авто применяется более 40 видов и типов ламп

На их технических подробностях мы останавливаться не будем, а отметим лишь тот факт, что стандарт для противотуманок – лампы с цоколем Н и НВ.

Другими словами, если при покупке ПТФ вы хотите получить возможность поэкспериментировать с лампами, или приобрести линзы на фары на ВАЗ 2110, то следует выбирать те, у которых в характеристиках указан данный стандарт. (См. также статью Регулировка противотуманных фар ВАЗ 2110: особенности.)

Замена ламп ближнего и дальнего света Ваз 2110 -2112

Прежде чем начать, обязательно вы должны знать некоторые нюансы которые касаются светового освещения в автомобиле, а именно лампа ближнего и лампа дальнего света абсолютно ставится идентичная, поэтому если вы придёте в магазин и услышите ответ: “А вам лампочку на ближней или же на дальний свет?”, то в таком случае объясните продавцу или же уходите из магазина прочь, потому что эти обе лампы ставятся с завода на данные модели идентичными, а именно лампы ставятся только лишь «H1»!

Разборка фары и снятие стекла «Bosh» – своими руками

1. Стекло на фаре Бош снимаемся очень просто, так как оно не проклеено герметиком. Отстегните защелки фары.
2. Для съема отражателя нужно выкрутить винты регулировки и вытянуть колпачек, который закрывает лампочку ближнего света, для этого подденьте его отверткой с другой стороны.
3. Регулировать световой пучок фар приходится довольно часто, особенно на универсалах, когда багажник автомобиля сильно загружен и свет направлен в глаза встречных водителей. Если в один момент Вы заметили, что упал отражатель и корректировка света не работает, то можно попробовать сделать ремонт фары 2110 своими руками .

Разборка фары и снятие стекла «Киржач» – своими руками

Итак, первым делом нужно снять стекло с фары. Я считаю этот этап самым долгим и опасным

Опасным, потому что при неосторожности можно разбить стекло

1. Вставляем в край фары, между стеклом и пластмассовым блоком отвертку или нож.
2. При этом появиться небольшая щель, через которую можно вставить канцелярский нож и начать обрезать герметик.
3. Будьте аккуратны, не спешите, не вставляйте отвертку сильно глубоко, иначе стекло фары просто треснет.
4. Проходимся ножом по всему периметру фары. Если герметик не поддается, фару можно прогреть феном.
5. Когда по всему периметру фары чуть подрезали герметик, можно аккуратно отвертку утопить больше в глубь фары или вставить отвертку потолще.
6. И опять проходимся ножом по всему контуру. (с первой фарой я игрался 2 часа, со второй меньше, то ли опыта набрался, то ли герметика было там меньше. Вторая мне поддалась за пол часа).
7. Когда стекло уже полностью отошло, снимите его с фары. Будьте аккуратны, так как стекло у меня зацепилось за хромированную пластмасску внутри фары. А она то прикруче сзади фары тремя болтами. Поэтому, если и у вас так случилось, подденьте ее канцелярским ножом, чтобы она отцепилась от стекла.
8. Снимаем хромированную вставку. Для этого сзади фары откручиваем 3 болта.
9. Если вам нужно будет снимать модуль фары и отражатель, то через отверстие для гидрокорректора снимите пружину.
10. Теперь закрутите регулировочные винты по максимуму, вставьте ручку отвертки и выкрутите регулировочные винты.
11. Теперь из пластмассового корпуса фары можно достать плату

Необходимый инструмент для установки

Будем считать, что противотуманки мы уже выбрали, осталось только подобрать к ним соответствующие лампы. В продаже есть полные комплекты для установки, а есть комплекты без противотуманок, куда входит все необходимое:

1. Провода нужного сечения с учётом мощности ламп;
2. Выключатель (кнопка) со светодиодной индикацией.
3. Коннекторы (разъёмные контакты).

4. Реле противотуманок.

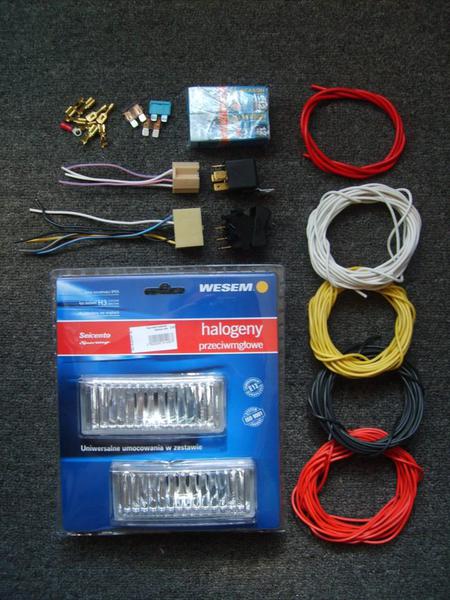

   Комплект для установки противотуманных фар.

5. Гофра для профессиональной прокладки проводов.

Требования законодательства

Нормы установки противотуманных фар.

Независимо от того, покупается все это комплектом, или по отдельности, весь набор будет необходим

Обратим внимание на требования законодательства по установке противотуманных фар:

1. Допускается только парная установка дополнительной оптики.
2. От внешней кромки плафона габарита до противотуманки не должно быть меньше 400 мм.
3. Противотуманка не может устанавливаться выше 250 мм от уровня дороги.
4. Установка выше уровня головной оптики запрещена.

Типичная схема с комплекта для подключения.

Типовой пример схемы установки противотуманок на ВАЗ-2110 указан выше. Так называемая «европанель» требует включателя определённой конфигурации, хотя смысл в этом исключительно эстетический. Мы можем установить кнопку с индикацией в любом удобном месте на передней панели. Кроме перечисленного оборудования и материалов, нам пригодится стандартный набор инструментов и обжимка для клемм.

Неплохо иметь под рукой термоусадочную трубку соответствующего диаметра или изоленту, несколько запасных клемм. Теперь можно начинать работу.

Подключение ПТФ на ВАЗ-2110

Для начала внимательно изучаем схему подключения, после чего приступаем к работе:

1. Отключаем минусовую клемму от аккумулятора.
2. Достаём монтажный блок (основной) слева от водителя на передней панели.
3. Нас интересуют предохранители F4 — F14. Первый защищает правую сторону, второй — левую.
4. Подключаем провода в колодки Ш1, Ш2 и Ш3. Отмеряем длину каждого из проводов с небольшим запасом.
5. Прокладываем провода внутри передней панели к кнопке включения, к реле и к месту установки противотуманок.
6. Когда прокладка проводов закончена, не спешим собирать монтажный блок до полной проверки работоспособности цепи.
7. Устанавливаем непосредственно противотуманки. Естественно, алгоритм установки и способ зависит от типа фонарей, но в каждом бампере 2110 есть места для установки дополнительного освещения. Это упростит монтаж.

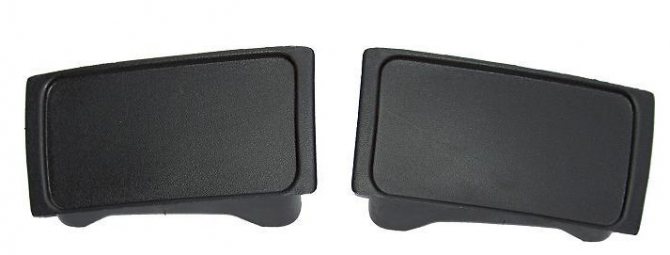

8. Место установки ПТФ, заглушка уже снята.

9. Штатные фары закрепляются без каких-либо переделок.

10. В последнюю очередь устанавливается декоративная планка.

Длину проводов до самой лампы отмеряем с запасом в 150-200 мм, чтобы упростить возможную замену перегоревших ламп.

Историческая справка

Четырехдверный седан ВАЗ 2110 выпускался Волжским автозаводом с 1995 по 2007 годы. И в отличие от привычных «жигулей» модель позиционировалась как автомобиль более высокого класса.

Преимущества данной системы

Вот почему автопроизводители сталкиваются со многими проблемами, экспортируя автомобили в Австралии и Новой Зеландии. Проблема была решена при объединении функций задних фонарей и задних указателей поворота. Если стоп-сигнал или стоп-сигналы или задние фонари не срабатывают, не ходите в ремонтную мастерскую. Во-первых, стоимость новой части автомобиля будет очень высокой. Во-вторых, не так сложно заменить изношенный свет, как вы думаете. Очевидно, что вы сэкономите свое время и деньги, если закажете онлайн. В частности, автомобиль оснащался:

1. электронной системой управления двигателем (ЭСУД);
2. диагностическим блоком (бортовым компьютером);
3. в деталях кузова активно использовался оцинкованный металл;
4. кузов окрашивался по новой, более прогрессивной технологии.

Противотуманные фары ваз 2110 схема подключения

Схема подключения противотуманок.

подключение вариант 1

1) Открываем блок с предохранителями, после этого выкручиваем саморез, вытаскиваем и переворачиваем блок предохранителей. Провода, отмеченные зеленым цветом, с завода не идут, их необходимо добавлять.

Обратная сторона блока предохранителей.

2) От бухты проводов идущих в комплекте отрезаем два проводка по 15сантиметров каждый. На концах обоих проводов крепим разъемы “мама”.

Красный провод, отмеченный на рисунке 2 цифрой 1, является плюсовым, можете даже проверить контрольной лампочкой. Протягиваем его к ножке под номером тридцать с обратной стороны реле.

Подключаем первый плюсовой провод.

3) Провод, обозначенный на рисунке номер 4 цифрой 2, является полюсом, идущим от ножки 87 обратно к блоку предохранителей.

Подключаем второй плюсовой провод.

4) Подводим к предохранителям на рисунке 5 (они предназначены для ПТФ) красные плюсовые провода, после чего они расходятся по одному на правую и левую фары.

Предохранители для ПТФ (по 10ампер) установленные с завода.

5) Монтируем провода, как показано на рисунке 7. К разъему с двойной “мамой” прикрепляем тридцатисантиметровые провода с “мамами” на концах.

Создаем удобное монтажное соединение.

6) Вставляем провода с одиночными “мамами” в белый штекер, в местах, выделенных кружочками на блоке предохранителей.

Места подключения одиночных “мам” на блоке предохранителей.

7) Разъем с двойной мамой выводим из блока предохранителей и подключаем к разъему двойной ”папа”, который находится позади кнопки открывания багажника.

Подключаем наш разъем к разъему за кнопкой открывания багажника.

8) Черный провод под цифрой 3, идет от ножки 86 расположенной на реле и является минусом. Лучше всего провести минус от верхней части блока предохранителей. Там уже есть заводские черные провода, заведенные под гайку на 10. Провод, обозначенный цифрой 4, отвечает включение – выключение ПТФ.

Минус и провод включения ПТФ.

Несколько вариантов, откуда протянуть провод управления ПТФ.

1) От габаритных огней напрямую, при включении габаритов у нас включается ПТФ.

2) От габаритов с дополнительной кнопкой. Тогда включение габаритов лишь подает питание на кнопку, а уже сама кнопка включает ПТФ.

3. Проводим провод от замка зажигания через кнопку, как в способе 2. Это наиболее удобный вариант.

На фото №11 цифрой 1 выделено реле включения ПТФ, а цифрой 2 — место, для реле электроподъемников. От него берем два провода, удлиняем и выводим на кнопку включения фар

Один из них (розовый тонкий в нашем случае) при включении зажигания появится “плюс”, а черный провод будет «минус».
Для правильного подключения ПТФ, важно знать, что левый выход располагается около радиатора, под левой фарой головного освещения, и легко крепится хомутом к кузову машины. Симметрично под правой фарой находится правый выход.

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

1. Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
2. Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
3. Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.

На модельный ряд «десятки» ставятся ПТФ с рифлёными (дают узконаправленный световой поток) или прозрачными (светят пятнами) стёклами.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

• количество — 2 штуки;
• не ближе 25 см к поверхности дорожного покрытия;
• не больше 40 см от внешнего контура фар;
• гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
• углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5о+5о, в горизонтальной — 45о+10о.

Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)

Включаются противотуманные фары освещения только одновременно с габаритными фонарями.

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

• какая торпеда стоит на вашем автомобиле;
• есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

Нужно запомнить простое правило. Если есть штампованные гнёзда для противотуманных фар, то форму и размер фар подбираем под них. Если отверстий нет, то сначала покупаем ПТФ, а затем по их форме размечаем и проделываем места для крепления противотуманок.

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельного монтажа и подключения потребуются слесарные навыки, умение читать и понимать электрические схемы, готовность понести определённые материальные расходы.

Инструменты и материалы

Для установки ПТФ необходимо иметь под рукой:

• мультиметр (мультитестер);
• контрольную лампочку;
• комбинированную отвёртку со шлицевым и крестообразным рабочим органом;
• плоскогубцы;
• кусачки;
• гаечные ключи 8х10, 12х14;
• лёгкий молоток;
• изоленту;
• упаковку термоусадочных трубок.

Можно приобрести готовый комплект противотуманных фар для ВАЗ 2110 или купить всё по отдельности (более дешёвый вариант):

• ПТФ — 2 шт.;
• рамки правая и левая из пластика для противотуманок ВАЗ 2110 — 2 шт.;
• клавишу с жёлтым индикатором-подсветкой;
• реле;
• провод с 2 медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп предпочтительнее диаметр 0,75 мм) — 5 м;
• соединительные клеммы «мама» узкие (одинарные) — 8 шт.;
• колодку «мама/папа» широкую (двойную) для подсоединения к каждой противотуманной фаре — 2 шт.;
• болты М8х45 — 4 шт.;
• «барашки» к болтам М8 — 4 шт.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

1. Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
2. Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
3. Снять плюсовую клемму с аккумулятора.
4. Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
5. Открутить отвёрткой саморез и извлечь блок.

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Общий алгоритм подсоединения и подключения противотуманных фар

Монтаж противотуманок займёт примерно 1–1,5 часа, если действовать в такой последовательности:

1. Проводка ПТФ прокладывается поверх основной проводки, которая идёт по левому переднему крылу.
2. Питание на кнопку включения ПТФ, вставляемую в гнездо на приборной панели, по рекомендации завода следует брать от предохранителя правых габаритных огней. При этом варианте ПТФ останутся включёнными при выключенном зажигании. Если их не отключить своей кнопкой, аккумулятор быстро разрядится. А вот если ПТФ запитать от кнопки включения основных фар или напрямую от замка зажигания, то они загорятся при повороте ключа зажигания.
3. Подсоединить штеккеры к противотуманным фарам и включить их. Если ПТФ на ВАЗ 2110 и его модификациях не загораются, значит, в монтажную схему вкралась ошибка. В этом случае следует проверить заново каждый элемент цепи.

Видео: подключаем противотуманные фары ВАЗ 2110

Убедиться, правильно ли освещают противотуманные фары, сравнительно просто. Нужно заехать на дорожное полотно вечером или в тёмное время суток и включить ПТФ. Если световой поток направлен слегка вниз и освещает не только проезжую часть, но и обочину, значит всё сделано верно. В этом случае встречные водители не будут ослеплены светом ваших ПТФ и гарантируется достаточная видимость при плохих погодных условиях.

Лада 2112 с салоном «приора 2» › Бортжурнал › Установка ПТФ (почти с завода:D)

Всем здрасьте)

В этой записи речь пойдет об установке ПТФ на ВАЗ 2110-12 противотуманных фонарей почти как с завода. Почему почти? Реле не вставлено в блок предохранителей, а пока я не нашел колодку, которую можно подсоединить к блоку, оно просто «висит». И так. Что нам понадобится для установки ПТФ?1.Противотуманные фонари (на ваш выбор).-Себе поставил противотуманные фонари фирмы Автосвет (1300 р.)-У меня стоят лампы Philips Н1 X-Treme vision +130% (739 р.)

Светят здорово, но я когда покупал их в «Би-Би» просил консультанта подобрать мне холодного свечения, а они оказались теплого свечения. Обидно, но качеством света я доволен.3.Проводка.-Провод 0,75х5 м.(понадобится для проводки от кнопки до блока, реле и т.д.) -Провод 1,0х10 м.(понадобится для проводки от птф до блока, реле и т.д.) -В общей сложности 15 метров хватит за глаза (еще немного останется). (350 р.)4.Реле 4-контактное с колодкой.-Реле валялось дома, брал давненько. (80 р.)-Колодка (4 или 5-контактная) для крепления на монтажном блоке. (60 р.)

я такую не нашел, поэтому использовал обычную 5-контактную. 5.Клеммы мама и папа.-Клемма мама (2,8 мм.) 5 шт. (15 р.) -Клемма мама (6,3 мм.) 8 шт. (24 р.) -Клемма папа (2,8 мм.) 3шт. (9р.)6.Колодки для подключения ПТФ.

-У меня они дома валялись.2 шт. (30 р.)7.Колодка кнопки ПТФ.

-У меня кнопка от приоры, соответственно, колодка тоже)(40 р.)8.Кнопка включения ПТФ.-Кнопка включения ПТФ приора 995.3710-07.06 (90 р.)9.Клемма под болт М6.

-Понадобится для того, чтобы кинуть провод массы с ПТФ на аккумулятор.(5 р)10. Саморезы для крепления ПТФ. -Понадобится4 штуки , соответственно.4,9х31,8 (12 р.)-4 шайбы пружинные под саморезы (4 р.)-4 пластины под саморезы 4,9. (12 р.)Теперь непосредственно установка.

Первым делом смотрим схему:

Прикручиваем ПТФ на места свои

(думаю, не стоит объяснять как). Не забываем про шайбы )) Далее, беремпровод 1,0х10м (отрезаем от него кусок примерно равный расстоянию от правой ПТФ до левой ПТФ) это будетмасса ПРАВОЙ ПТФ. С одной стороны обжимаем клеммой мама 6,3мм. и вставляем в колодку, предварительно посмотрев, где на ПТФ находится масса (у меня: черный провод-масса, желтый-плюс) колодку для ПТФ, что купили заранее. Далее отрезаемпровод примерно в 2,5 раза длинее того, что отрезали до этого. Так же обжимаем с одной стороны клеммой «мама 6,3» и вставляем в оставшееся свободное место в колодке ПТФ.

Виды ламп для ПТФ

Если ПТФ устанавливаются автопроизводителем, то лампы в них используют стандартные – галогеновые. Многих автомобилистов они не устраивают, что вынуждает их искать варианты замены. В настоящее время на рынке представлены три вида ламп, которые можно использовать для противотуманок:

• галогеновые;
• светодиодные;
• газоразрядные, или ксеноновые.

Перед выбором окончательного варианта замены следует определить, какие лампочки стоят в противотуманках. Основным затруднением для большинства водителей становится правильно решить, какие лампы лучше поставить в противотуманные фары – каждые из них имеют определенные достоинства и недостатки.

Галогеновые

Самый распространенный вид для противотуманных фар, имеющий в качестве основного преимущества доступную стоимость. Такие элементы обеспечивают приемлемую эффективность ПТФ в условиях тумана, и будучи правильно настроенными не становятся причиной ослепления встречных водителей. Среди недостатков галогенового освещения можно отметить небольшой рабочий ресурс , а замена лампочки в противотуманной фаре не всегда является простой задачей. Кроме этого, отмечается сильный нагрев фары, что при резком ее охлаждении, может вызвать растрескивание стекла. Если мощность штатных ламп для водителя недостаточна, при замене ламп в противотуманках на более мощные, велик риск перегрева блока управления и автоматического отключения фар.

Светодиодные

Более приемлемый для большинства вариант. Они отличаются широким диапазоном цвета, яркостью и низким энергопотреблением. Светодиодная лампа противотуманной фары очень слабо нагревается за счет уникального принципа функционирования. Это позволяет избежать оплавления внутренних частей фары во время длительной работы ПТФ. Они практически никогда не становятся причиной ослепления водителей встречного потока. К недостаткам можно отнести более высокую стоимость, а также необходимость тщательного подбора самой лампы – они подходят далеко не для каждой фары .

Газоразрядные

Ксенон позволяет сделать противотуманки максимально яркими и эффективными. Срок эксплуатации качественного ксенона составляет порядка трех лет, но использовать ксенон для противотуманок можно лишь согласно строгим правилам, нарушение которых приведет не к штрафу, а к лишению прав на срок до одного года. Так, для ксенона можно использовать лишь специальные фары с маркировкой «D», и обязательно наличие автоматического корректора. Самостоятельная установка ксенона в противотуманные фары отличается большей сложностью, нежели других типов ламп, но при правильной установке результат будет радовать несколько лет подряд. К недостаткам газоразрядных ламп, помимо высокой стоимости, можно отнести необходимость замены обеих ламп, если перегорела лишь одна.

Что предлагает производитель

АвтоВАЗ

Изначально в серию запускалась платформа, у которой уже в базе должны были быть противотуманные фары в переднем бампере. Но в силу различных обстоятельств, среди которых отсутствие ритмичности поставок качественных ПТФ играло не последнюю роль, завод в Тольятти выпускал автомобили в разной комплектации.

Противотуманные фары 2110 «получил» еще на стадии проектирования

И, тем не менее, на предприятии предпочитают классическую прямоугольную фару с рефлектором и специально подобранными стеклянными рассеивателями, выполняющими функции:

1. Устройства, распределяющими световой поток;
2. Защищающими внутренние компоненты от влаги и пыли.

Лампочки в такую фару подходят с цоколем Н1 и Н3

Богдан

Украинская сборка автомобилей ВАЗ 2110 осуществляется на предприятии «Богдан». Она организована для снижения розничной цены на украинском рынке и предлагает автомобили из ввозимых машино-комплектов.

ВАЗ 2110 с конвейера завода «Богдан» сходит со штатными ПТФ

Украинский автопроизводитель отдает предпочтение российским поставщикам:

1. «Автосвет»;
2. «Аутомотив Лайтинг» (Рязань);
3. «Луч».

На фото – ксенон в ПТФ от рязанского производителя

Покупка необходимого

Можно, в принципе, купить уже готовый набор вместе с проводами, но многие считают, что в случае покупки всего отдельно возрастает количество вариантов установки, да и обойдется все это дешевле. Итак, приобретаем:

• Комплект фар (2 штуки);
• Пластиковые колодки;
• Рамки фар;
• Клавишу и желтый индикатор к ней;
• Реле;
• Провода. Лучше купленные в магазине электрооборудования, чтобы были две медные жилы с двойной изоляцией (подойдет ШВВП-2). Нормальным будет и сечение 0,5 мм, но при желании поставить лампы большей мощности, берите 0,75 мм.;
• Клемму для установки на «массу»;
• Широкие, а также узкие клеммы, называемые мама/папа. При их приобретении желательно не брать их в комплекте с проводами. Установка будет удобнее, если эти клеммы обжимать пассатижами уже на соединениях установленных проводов.

Комплект для подключения противотуманных фар на ВАЗ 2110

Примечание: если на вашем ВАЗе торпедо старого образца, то лучше купить комплект ПТФ 2110, а для нового, так называемого ЕВРО удобнее подключить ПТФ 2115.

Можно, конечно, и варьировать, но речь идет именно об удобстве расположения кнопок. Относительно мощности ламп, то достаточно 55 W, больше не нужно. Учтите также, что очень дешевые противотуманки долго вам не прослужат.
