Как ставить головку от 402 двигателя

Замена прокладки ГБЦ двигателя ЗМЗ-406

Обычно прокладку головки блока меняют при следующих повреждениях:

— Прорыв газов в систему охлаждения;

— Попадание в систему охлаждения масла;

— Недостаточная компрессия в одном или нескольких цилиндрах (менее 1 МПа).

Снятие

Головку блока можно снять с ресивером и выпускным коллектором.

Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:

Отсоединить топливопроводы подачи и слива топлива.

Снять аккумуляторную батарею.

Слить жидкость из системы охлаждения двигателя.

Снять катушки зажигания.

Отсоединить штекерную колодку датчика фазы от жгута проводов.

Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.

Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.

Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.

Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.

Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.

Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера.

Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.

Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.

Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.

Затем вынуть трос акселератора из кронштейна вверх.

Отогнуть держатель троса акселератора и вынуть из него трос.

Отвести трос акселератора в сторону от двигателя.

Отсоединить провода от генератора.

Отсоединить штекерную колодку 1 от регулятора холостого хода.

Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера.

Отсоединить штекерную колодку 1 от датчика температуры воздуха.

Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя

Отсоединить штекерные колодки 1 от форсунок.

Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.

Отвести жгут проводов в сторону от двигателя.

Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

Снять распределительные валы (описано в статье — Замена распредвалов двигателя ЗМЗ-406)

Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3

Шестигранным ключом «на 12» ослабляем затяжку десяти болтов, после чего отворачиваем и…

Снимаем головку блока цилиндров…

Отделяем и снимаем прокладку под головкой

Установка

Устанавливают головку блока в порядке, обратном снятию.

Перед установкой нужно очистить прилегающие поверхности головки и блока от остатков герметика и прокладки.

Провести общую дефектацию головки цилиндров.

Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейки.

Если зазор превышает 0,1 мм, головку нужно заменить.

Порядок затяжки болтов крепления головки блока показан на рисунке.

Болты крепления головки блока затянуть в два этапа:

Источник

Двигатель ЗМЗ–4062

Болт крепления крышки коренного подшипника 100-110 (10,0-11,0)Гайка болта крепления крышек шатунов 68-75 (6,8-7,5)Болт крепления маховика 72-80 (7,2-8,0)Болт крепления головки блока цилиндров:

– первый этап 40-60 (4,0-6,0)– второй этап 130-145 (13,0-14,5)Болт крепления крышки распределительного вала 19-23 (1,9-2,3)Стяжной болт коленчатого вала (храповик) 104-128 (10,4-12,8)Болт крепления зубчатого колеса распределительного вала 56-62 (5,6-6,2)Гайка крепления впускной трубы 29-36 (2,9-3,6)Болт крепления передней крышки головки блока цилиндров 22-27 (2,2-2,7)Болт крепления шкива водяного насоса 22-27 (2,2-2,7)Болт крепления водяного насоса 22-27 (2,2-2,7)Болт крепления зубчатых колес промежуточного вала 22-27 (2,2-2,7)Гайка крепления ресивера к впускной трубе 19-23 (1,9-2,3)Гайка крепления выпускного коллектора 20-25 (2,0-2,5)Болт крепления масляного картера 12-18 (1,2-1,8)при обеспечении герметичности допускается момент 6 Н·м (0,6 кгс·м)

Болт крепления крышки головки блока цилиндров 5,0-8,0 (0,5-0,8)при обеспечении герметичности допускается момент 3 Н·м (0,3 кгс·м)Болт крепления сальникодержателя 12-18 (1,2-1,8)Болт крепления топливопровода с форсунками 5,0-8,0 (0,5-0,8)Болт крепления индуктивных датчиков 5,0-8,0 (0,5-0,8)Свеча зажигания 31-38 (3,1-3,8)Болт крепления стартера 67-75 (6,7-7,5)Гайка крепления кронштейнов генератора 12-18 (1,2-1,8)Болт крепления нажимного диска сцепления 20-25 (2,0-2,5)Болт крепления картера сцепления 42-51 (4,2-5,1)Болт крепления усилителя картера сцепления 29-36 (2,9-3,6)Болт крепления опоры вилки выключения сцепления 42-51 (4,2-5,1)

Прочие соединения

Гайка хомута регулировочной трубки рулевой тяги 15-18 (1,5-1,8)Палец нижнего рычага передней подвески 180-200 (18-20)Гайка оси верхнего рычага передней подвески 70-100 (7,0-10,0)Гайка пальца резьбового шарнира 120-200 (12,0-20,0)Болт и гайка крепления оси верхних рычагов 44-56 (4,4-5,6)Болт крепления колеса 100-120 (10-12)Гайка фланца ведущей шестерни заднего моста 160-200 (16-20)Болт крепления передней подвески к кузову 125-140 (12,5-14)Гайка крепления механизма рулевого управления 50-60 (5,0-6,0)Гайка крепления рулевого колеса 65-75 (6,5-7,5)Гайка крепления сошки механизма рулевого управления 105-120 (10,5-12)Болт крепления кронштейна маятникового рычага 50-62 (5,0-6,2)Болт и гайка крепления рулевой колонки к панели приборов 12-18 (1,2-1,8)Гайка клина рулевого управления 18-25 (1,8-2,5)Всасывающий штуцер насоса гидроусилителя рулевого управления 32-40 (3,2-4,0)Болт-штуцер клапана управления встроенного гидроусилителя рулевого управления 80-100 (8,0-10,0)Гайка верхнего и нижнего наконечников нагнетательного шланга встроенного гидроусилителя рулевого управления 44-62 (4,4-6,2)Гайка верхнего и нижнего наконечников нагнетательного шланга встроенного гидроусилителя рулевого управления 44-62 (4,4-6,2)Гайка трубки сливного шланга встроенного гидроусилителя рулевого управления 44-62 (4,4-6,2)Гайка соединения наконечника нагнетательного шланга и шлангов силового цилиндра раздельного гидроусилителя рулевого управления 32-40 (3,2-4,0)Болт-штуцер сливного шланга встроенного гидроусилителя рулевого управления 80-100 (8,0-10,0)Болт крепления поворотного кулака, рычага и кронштейна 80-100 (8,0-10,0)Ограничитель поворота 80-100 (8,0-10,0)Гайка крепления оси толкателя педалей тормоза и сцепления 32-36 (3,2-3,6)Болт крепления тормозного щита заднего тормоза 65-80 (6,5-8,0)Болт крепления скобы переднего тормоза 110-125 (11,0-12,5)

Болт крепления колесного цилиндра заднего тормоза 8,0-18,0 (0,8-1,8)Гайка крепления регулятора давлениязадних тормозов 8,0-18,0 (0,8-1,8)Гайка крепления главного цилиндра тормозов 24-56 (2,4-5,6)Гайка крепления вакуумного усилителя 8,0-18,0 (0,8-1,8)Болт крепления шлицевой вилки заднего карданного вала 50-56 (5,0-5,6)Гайка крепления карданного вала к заднему мосту 27-30 (2,7-3,0)Гайка крепления поперечины промежуточной опоры к кузову 27-30 (2,7-3,0)Болт крепления промежуточной опоры к поперечине 12-18 (1,2-1,8)Гайка крепления коробки передач к картеру сцепления 50-62 (5,0-6,2)

Для остальных резьбовых соединений моменты затяжки следующие:

для М6 — 6–8 Н·м (0,6-0,8 кгс·м)для М8 — 14–18 Н·м (1,4-1,8 кгс·м)для М10 — 28–36 Н·м (2,8-3,6 кгс·м)для М12 — 50–62 Н·м (5,0-6,2 кгс·м)

Замена двигателей УМЗ 4216

В случае приобретения «Газели» с неудачным двигателем автовладельцы стремятся избавиться от силового агрегата, заменив его на ДВС другой модели. На замену можно рассматривать много разных вариантов, но чаще всего хозяева коммерческих авто ставят моторы ЗМЗ-405, выбирается именно этот движок по ряду причин:

• заволжский мотор не капризен – хорошо «переваривает» российское топливо, нечасто ломается;
• относительно импортных силовых агрегатов (Cummins, Toyota, Nissan) ЗМЗ-405 стоит недорого;
• при установке ЗМЗ требуется минимум переделок.

На машинах «Газель Бизнес» последнее время штатно устанавливается турбодизель «Камминз», но обладатели машин с УМЗ-4216 этот мотор в качестве замены практически никогда не рассматривают:

• Cummins стоит недешево;
• американский двигатель очень чувствителен к качеству топлива, и если машину заправлять плохой соляркой, «Камминз» может быстро выйдет из строя.

Преимущество ЗМЗ-405 (или 406) еще заключается в том, что на вторичном рынке продается немало подержанных моторов в нормальном, рабочем состоянии, и цена их ниже нового ДВС в несколько раз. Правда, при покупке агрегата б/у нет серьезных гарантий – приходится верить продавцу на слово. Ремонт двигателя УМЗ 4216; Замена ГБЦ ( прокладки ) прокладки Газель. Но даже если 405-й и требует небольшого ремонта (замены цепей или поршневых колец), все равно его покупка вместе с ремонтом обходится значительно дешевле, чем приобретение дорогостоящего импортного движка. Замена прокладки ГБЦ ВАЗ 2110. Еще минус импортного ДВС в том, что если он серийно на «Газель» он не устанавливался, его придется приобретать вместе с коробкой передач или озадачиваться подгонкой по креплению «Газелевской» КПП к новому мотору.

Прокладки двигателей ЗМЗ 402 в Москве

На сайте продавца доступен “Заказ в один клик”. Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Заказ в один клик”. Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Заказ в один клик”. Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Заказ в один клик”. Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Заказ в один клик”. Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Заказ в один клик”. Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Заказ в один клик”. Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Заказ в один клик”. Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Онлайн консультант”. Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Онлайн консультант”. Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите “В магазин”

На сайте продавца доступен “Заказ в один клик”. Для перехода на сайт нажмите “В магазин”

Источник

ГАЗ 31 Белый Бегемот › Бортжурнал › Снимаем гбц змз 402.1

Скажу вам, ребята, что снять гбц с этого движка это ад!

Хочу рассказать свой способ демонтажа гбц ЗМЗ 402.1

Головка снималась около 2 (двух) недель! 1. Снял все навесное (карбюратор, коллектор, крышку гбц, свечи) 2. Снял ось коромысел 3. Выкрутил 10 гаек крепления гбц 4. И как бы гбц должна бы сняться, но херушки!

Итак раскроим четвёртый пункт подробнее.

Советы по постукиванию через деревяшку не давали положительного результата.

Пробовал поддевать ломом (с одной стороны в отверстия выхода выхлопных газов или с другой стороны в углубления для свечей), лом ложился в угол схождения крыла с передом автомобиля и всем телом прилегал на эту конструкцию — нет положительного результата.

Первая действенная мера: на шпильки крепления гбц одел головки от накидного инструменте так, что бы головка уперлась в шпильку, но не касалась самой гбц. Далее поставил на штатное место ось коромысел и притягивал ее, поочередно протягивая каждую гайку. Ось коромысел создаёт давление на головку от накидного инструмента, головка накидного инструмента давит на шпильку и так как ось коромысел притягивается к корпусу гбц, то тем самым гбц оторвалась от посадочного места! Но только с одной стороны(

Вторая и третья действенные меры: предыдущим способом приподнималась головка, с портиволопожной стороны вставляли лом. Сняли капот. Положили брус 50х80 на телевизор (переднюю часть авто) и решётку, на этот брус упирался лом и биениями о выходное отверстие выхлопных газов пытались сдёрнуть гбц. Результат: поднялась на пару милиметров.

Четвёртая мера: было определено, на какой шпильке держаться гбц, это предпоследняя в правом ряду по ходу движения шпилька (самая подробленная в этом движке). Так как проливание WD-40 показало, что у этотой шпильке жидкость не уходит. Так же подтверждением закисшей шпильку было обстукивание. Обстукивание шпилек: на шпильку закручивалась гайка и обстукавалась либо через деревяшку, либо молотком но без «дури». При таком обстукивании видно заметное качение шпильки в гбц.

Пятая мера (победная): тесть порадовал блоком-лебедкой грузоподъемностью 450 кг. Через балку над въездными воротами протянули порванный буксировочный трос (из-за узкого пространства пролезал толко сам трос) порванным концом был качественно закреплён на узел. На свободный крюк буксировочного троса, свисающего в гараже закрепил блок-лебедку. Подкатили машину к этому месту. Вкрутили болт с шайбой в отверстие для крепежной шпильки колектора, как раз у проблемной шпильки. Натянули блок-лебедку и обстукивали гбц через деревяшку, на закрученную гайку на проблемной шпильке наносили удары молотком. Все это помогало поднимать потихоньку гбц, но так же вставали в непристойную позу, в подкапотном пространстве, головой к лобовому стеклу руками вверх-вниз раскачивали свободно двигающуюся часть гбц. Когда проблемная шпилька утопила в гбц, но гбц шло все, так же туго, в отверстие гбц, где проблемная шпилька вставляли болт (со свободным ходом в отверстии гбц) и один человек раскачивал гбц, а второй в такт первому бил по болту, который опирался на проблемную шпильку!

Все эти способы (меры) помогли победить огромную проблему по демонтажу гбц с двигателя змз 402.1!

Порядок протяжки

В данном видео, вам покажут, схему затяжки ГБЦ. Рекомендуем к просмотру!

Овладение всеми подробностями этой технологии требуется исключительно для того, чтобы ваш автомобиль был на дороге надежным и безопасным. Такой порядок операций нужно соблюдать исключительно для того, чтобы точно состыковывать собственно головку и непосредственно блок цилиндров.

Во избежание появления различных перекосов, излишнего напряжения металлических фрагментов следует производить протяжку по следующим правилам.

Производим стабилизацию болтов посредством двух моментов:

Проведение этих простых манипуляций со слесарным инструментом позволит вашему автомобилю быть надежным спутником в дороге. При затяжке головки в модели ВАЗ 2108 — 09, Samara порядок и последовательность затяжки соответствует классическим методикам, только в четыре захода.

Подвеска двигателя

Двигатель установлен на шасси на трех резиновых подушках: две расположены в передней части двигателя (по одной с каждой стороны), одна — сзади, под удлинителем коробки передач

Передние подушки расположены наклонно в поперечной плоскости двигателя. Сверху и снизу подушки имеют стальные пластины. В верхнюю пластину ввертывается болт, соединяющий подушку с кронштейном на двигателе. С кронштейном шасси подушка соединяется двумя болтами, заделанными в арматуру подушки. Кронштейны шасси привернуты (каждый двумя болтами) к поперечине передней подвески. Для усиления связи болтов с поперечиной в конусные отверстия поперечины установлены конические разрезные втулки, плотно охватывающие болт при его затяжке.
Задняя подушка имеет снизу и сверху стальные пластины, в которых закреплено по два болта. Подушка крепится к площадке удлинителя коробки передач и к поперечине. Между подушкой и удлинителем установлены Г-образные пластины- ограничители. Ограничители препятствуют чрезмерному перемещению двигателя в продольном направлении при торможении и разгоне автомобиля. Для правильной работы ограничителей необходимо, чтобы зазор между кромкой вертикальной поЖи и поверхностью подушки (у каждого ограничителя) был 3 мм. Зазор устанавливается перемещением поперечины на болтах, креплениях ее к кронштейнам рамы.

В процессе эксплуатации автомобиля следует периодически проверять состояние деталей подвески двигателя, подтягивать при необходимости болты и гайки, а также очищать подушки от грязи и попавшего на них масла.

Блок цилиндров (рис.1)

Блок цилиндров 4 составляет одно целое с верхней частью картера. Он отлит под давлением из высокопрочного алюминиевого сплава. Блок цилиндров разделен на две части горизонтальной перегородкой, в которой сделаны четыре отверстия для установки гильз цилиндров. Верхняя часть образует общую для всех цилиндров охлаждающую рубашку. По контуру рубашки имеется десять бобышек для шпилек крепления головки цилиндров. Нижняя (картерная) часть блока разделена на четыре отсека поперечными перегородками, в которые устанавливаются коренные подшипники коленчатого вала.

Коленчатый вал 55 установлен на пяти коренных подшипниках. Крышки 2 подшипников изготовлены из ковкого чугуна; каждая крышка крепится к блоку двумя шпильками диаметром 12 мм. В первой крышке торцы обработаны совместно с блоком для установки шайб 53 и 54 упорного подшипника. Все крышки имеют шипы, плотно входящие в пазы блока. Такая конструкция крышек подшипников и изготовление их из чугуна (коэффициент линейного расширения алюминиевого сплава вдвое больше, чем у чугуна) обеспечивают малое изменение рабочих зазоров в подшипниках при нагревании и охлаждении двигателя. Крышки подшипников растачиваются в сборе с блоком pи поэтому при ремонте их надо устанавливать на свои места. Для облегчения установки на всех крышках, кроме первой и пятой, выбиты их порядковые номера. Гайки шпилек крепления крышек затягиваются динамометрическим ключом с усилением 11-12 кгс-м.

Гнезда для подшипников распределительного вала 40 расположены в верхней левой части поперечных перегородок блока. Третья и четвертая перегородки имеют снизу наклонные плоскости для крепления масляного насоса.
В средней горизонтальной перегородке (с левой стороны) просверлены восемь отверстий для толкателей 39 штанг клапанов: четыре отверстия, выполненные в отливке, соединяют полости клапанной камеры и камеры толкателей с масляным картером.

Камера толкателей закрыта штампованной из листовой стали крышкой. Крышка по контуру уплотняется пробковой прокладкой и крепится к блоку двумя шпильками, под гайки которых поставлены фибровые уплотняющие прокладки.
С левой стороны блока отлиты приливы для установки масляного фильтра, бензинового насоса, привода распределителя и бобышка для указателя уровня масла. С правой стороны (в верхней картерной части стенки блока) расположен прилив, через который проходит продольный масляный канал.
Бобышки для крепления кронштейнов двигателя расположены в передней части блока с правой и левой сторон. На правой стороне спереди предусмотрены две бобышки для крепления генератора. Нижний фланец блока снабжен шпильками диаметром 8 мм для крепления масляного картера.

К передней стенке блока на паронитовой прокладке крепится отлитая из алюминиевого сплава крышка 43 распределительных шестерен. В отверстие в крышке для выхода носка коленчатого вала запрессована обойма с самоподтягивающимся резиновым сальником 44.

К заднему торцу блока шестью болтами крепится отлитый также из алюминиевого сплава картер сцепления. Точное расположение картера сцепления, необходимое для правильной работы коробки передач, обеспечивается двумя установочными штифтами диаметром 13 мм. Задний торец картера сцепления и отверстие в нем для установки коробки передач для обеспечения соосности первичного вала коробки передач с коленчатым валом обрабатываются в сборе с блоком 4, и поэтому картеры сцепления не взаимозаменяемы.
Цилиндры двигателя выполнены в виде легкосъемных мокрых гильз 6, отлитых из серого чугуна. Для повышения износостойкости гильза в верхней части снабжена вставкой из коррозионностойкого чугуна. Длина вставки 50 мм, толщина ее стенки 2 мм.

Гильза вставляется в гнездо блока нижней частью, диаметр которой равен 100 мм. В плоскости нижнего стыка гильза уплотнена прокладкой 5 из мягкой меди толщиной 0,3 мм, а по верхнему торцу — прокладкой головки цилиндров. Для надлежащего уплотнения верхний торец гильзы выступает над плоскостью блока на 0,034-0,089 мм. При этом красномедная прокладка должна быть обжата. Для надежного уплотнения необходимо, чтобы разница в выступании гильз над плоскостью блока на одном двигателе была в пределах 0,025 мм. Это достигается (на заводе) сортировкой гильз цилиндров по высоте (от нижнего стыка до верхнего торца) и блоков по p pглубине проточки под гильзу (от его верхнего торца) на две группы. При смене гильз у цилиндров равномерность выступания можно обеспечить подбором красномедных прокладок соответствующей толщины.

Контроль затяжки ГБЦ

Чтобы ваша душа была спокойна, и коль скоро вы решили сделать протяжку болтов головки, то существует методика контроля момента затяжки болтов ГБЦ. Естественно, при помощи динамометрического ключа. К болту прикладывается момент, равный моменту страгивания болта. После начала поворота, нужно контролировать момент страгивания. Если он не увеличился, значит всё в порядке, болт начал растягиваться.

Если же момент начинает расти, то значит, что болт не достиг предела текучести. Здесь нужно производить затяжку болта ГБЦ до стабилизации момента затяжки.

При контроле затяжки болтов головки блока цилиндров, обратите внимание на две особенности. Если к болту приложен момент в 20кГсм, но момент текучести не был достигнут, то болт подлежит замене, так как он имеет повышенную прочность. Если же в момент затяжки болта вы увидели, что момент уменьшается, то это означает разрушение болта, и он, однозначно требует замены

Если же в момент затяжки болта вы увидели, что момент уменьшается, то это означает разрушение болта, и он, однозначно требует замены.

Такие требования к болтам головки блока цилиндров объясняются просто: они работаю в постоянном режиме нагрев – охлаждение.

Удачи вам, и пусть затяжка болтов головки блока цилиндров своими руками, пройдёт успешно.

И снова здравствуйте:) Однако меня частенько спрашивают- “нужна ли повторная протяжка гбц?”. Есть много кто, которые считают, что поставил головку, затянул и не трогай ее больше.

В процессе своей довольно таки долгой работы мотористом, а это уже больше чем четверть века, я на своём опыте убедился, что если поленишься протянуть головку через время положенное для протяжки ея, то ещё через некоторое время, а это в большой части зависит от манеры езды водителя и расстояния одномоментно пройденной, придётся снимать.

Обычно прокладка сгорает в течение года, аи если человек едет на большое расстояние, то и через месяц. Поэтому мой совет таков: нельзя ехать далеко с непротянутой головкой, а иначе вам придется ее снимать в дороге. Но знаете, я заметил, если техника пришла прямо с завода, то через положенный для протяжки пробег, головки редко ослабевают. Возможно, что материал прокладки, который там ставят другой.

Так через сколько нужно протягивать головку цилиндров? В среднем через тысячу км. пробега. Так написано в инструкции и это подтверждается практикой. В инструкции по т.о. также написано, что через десять тысяч нужно ещё раз протянуть или проверить протяжку головки.

Ну в большинстве случаев хватало одной протяжки. Но редко конечно, но были случаи, что когда сгорела прокладка, то головка была слабой даже после одной протяжки. По моему это все зависит от материала прокладки гбц, Которая сильно усаживается, а которая и совсем не проседает.

Физика сего явления, а именно ослабления протяжки головки очевидна. Обычно головки цилиндров алюминиевые, а болты или шпильки крепления ещё стальные. При нагреве же у алюминия коэффициент расширения больше чем у стали и когда движок нагревается, то головка расширяясь сдавливает прокладку как прессом, а когда остывает, то отпускает ещё и прокладка уже сдавлена, а болты есессно ослабляются.

Есть правило: нельзя протягивать горячий двигатель, только холодный. Скажу вам список движков, которые нужно протягивать из своего опыта, с которыми я имел дело, а именно: змз405,406,409. движки Змз-402, УАЗ 417,421. Двигатели змз 511,512,523, зил-130, Урал.

Про другие не скажу, но обычно вазовские головки редко просаживаются. Про иномарки тоже не могу ничего сказать, потому что перебирал их мало, а п***ть попусту не хочу. На этом пока все.

Так к какому же мы пришли выводу? А вот к какому! протягивай вовремя головки!

А то сгорят к hujam прокладки!

Нет еще не все. Чтобы не мучится с повторной протяжкой головки, при этом приходится разбирать чуть ли не половину движка, для того чтобы убедится, что она не прослабла, а иной так и бывает. Зависит от материала прокладки. Сразу и не угадаешь.

Для того чтобы не протягивать повторно головки, можно поставить металлопакет. Про то, можно почитать . И хотя я писал про Уаз-патриот, это может относится ко многим движкам. Удачи друзья!

Перечень компонентов системы управления впрыском топлива и зажиганием

2. Регулятор холостого хода РХХ 60. или

3. Датчик положения дроссельной заслонки 0.280122001 или

4. Датчик абсолютного давления АТРТ SNSR-0239 или

5. Датчик фазы 406.3847050-01

6. Датчик детонации GT305 АБКЖ 402152.006 РФ

7. Датчик синхронизации 23.3847 или

8. Датчик температуры охлаждающей жидкости 234.3828 РФ

9. Дроссель с датчиком 4062.1148100-30 РФ

10. Катушка зажигания 406.3705, 3012.3705 или

11. Свеча зажигания LR 15YC Ф. Бриск (Чехия)

Ремонт ГБЦ

Первым делом отмытую ГБЦ необходимо отшлифовать:

Камера сгорания была покрыта толстым слоем нагара:

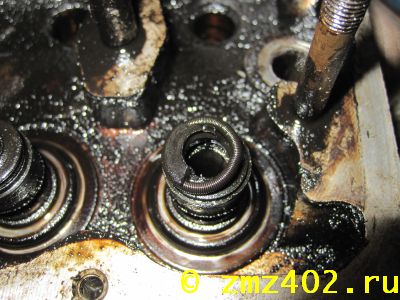

Далее удаляем старые маслосъёмные колпачки. У меня они мало что были дубовые, дак парочка была вообще треснутой:

Следующим этапом планировалось перевтуливание. Хотел воспользоваться технологией Евгения Травникова. Но пройдясь по всем втулкам развёрткой 9,01 мм люфта не обнаружил. Более того, в некоторых втулках исхитрился даже что-то соскрести. Настоятельно рекомендую перед развёртыванием заменённых втулок потренироваться на нескольких подопытных втулках, потому что это не так просто, как кажется. Также напомню, что развёртывать необходимо строго руками, без какого либо электрического инструмента. Справедливости ради следует отметить, что в одной из втулок износ небольшой был, то есть после равёртки идеального зеркала не получилось, но пятно было небольшое и в середине и значительного люфта клапана не было. Так что я решил не перевтуливать. Помимо экономии времени и нервов неперевтуливание также значительно облегчает прирезание сёдел, так как ось не смещается.
