Незаметный лежачий полицейский разбил машины в чертанове. и он не единственный в москве угрожает водителям

Как устанавливают ИДН

В ситуации с бетонными ограничителями тонкостей укладки не так много:

• Асфальт, на котором будет неровность, моется и чистится от пыли, грязи и луж. Иногда срезается его верхний слой для лучшего сцепления с раствором;
• В некоторых случаях дорожники пользуются формой для заливки бетона, но чаще создают «лежачего полицейского» без специальных ограничителей;
• Новому дорожному объекту дают время застыть, после чего наносят специальную разметку и ставят предупреждающие знаки.

Разборную конструкцию установить тоже несложно, но необходимо знать основные требования:

• Поверхность дорожного полотна в месте будущей установки должна быть ровной, без выбоин и ям;
• Перед монтажом необходимо убедиться в качестве асфальта, проверить его толщину. На основе этой информации подбираются крепежные болты;
• Далее составляется сама конструкция ИН. Детали должны быть плотно соединены между собой без стыков и щелей;
• Количество используемых элементов зависит от ширины дороги. Нельзя допускать просветы по бокам более 20 см — такая лазейка позволит водителям объезжать препятствие одной стороной машины. Это приведет к неправильному распределению нагрузки на ИН и, как вследствие, ее поломки;
• Перед установкой намечаются точки будущих дырок для креплений, просверливаются специальным инструментом;
• «Лежачий полицейский» укладывается на отведенное место и прикручивается особыми анкерными болтами. Крепеж должен быть полностью затянут;
• При монтаже надлежит обязательно использовать все крепления;
• Реализовывать работы по установке ИН имеют право только специализированные организации, имеющие право доступа к таким работам, необходимые лицензии и разрешения.

В установке «лежачих полицейских» нет ничего сложного. Любая квалифицированная бригада быстро справится с этим делом. Немного сложнее получить разрешение на размещение такого объекта, но при абсолютной уверенности в его необходимости подавайте заявление и доказывайте свою точку зрения. Если готовы оплатить установку сами или объединиться с соседями, то шансы на появление ИДН на вашей территории заметно возрастут, как и время рассмотрения заявки.

Но не стоит делать ограничители без разрешения администрации или ГИБДД — их могут демонтировать без предупреждения и выписать штраф за незаконную установку объекта. Да и деньги, потраченные на монтаж, в таком случае вам никто возвращать не станет. Действуйте легально, и «лежачий полицейский» будет защищать вас долгие годы.

Видео о том, как безопасно проезжать «лежачие полицейские»:

«Почти все из лежачих полицейских установлены не по ГОСТу и могут повредить автомобиль», — уверен казанский автолюбитель .

Полезное может быть опасным

Корреспондент «АиФ-Казань» Алия Шарафутдинова узнала, какой должна быть искусственная неровность по закону.

Лежачие полицейские предназначены для того, чтобы на определенном участке дороги автомобилист снизил скорость. Как сообщили в ГИБДД по Казани «лежачих» устанавливают в целях обеспечения безопасности дорожного движения и принудительного снижения скорости транспорта применяется техническое средство организации дорожного движения. Для них есть общий стандарт ГОСТ Р 52605-2006, принятый в 2008 году.

Лежачие полицейские на улицах Казани Фото: АиФ-Казань / Алия Шарафутдинова

«Однако, искусственные неровности могут быть не только полезны, но и опасны, — уверен казанский автолюбитель Фарид Яруллин. — Не мудрено, ведь многие современные автомобили имеют низкую посадку и даже при движении со скоростью 40 км/час подпрыгивают на «полицейском», получая удар подвески».

С «законными» искусственными неровностями также можно выиграть дело. Например, если «лежачий» неисправен и на дороге торчит какая-то его часть, то ответственные организации должны устранить дефект в течение трех дней. Можно смело подавать в суд.

Очень часто в местах, где находятся различные социально значимые объекты — дошкольные учреждения, школы, больницы и так далее, поперек направления транспортного потока непосредственно перед пешеходным переходом специально устраивают искусственную неровность, так называемый лежачий полицейский.

Венской конвенцией в 1968 году была принята единая система дорожных знаков действительных во всем мире. Это позволяло водителю, приехавшему в чужую страну ориентироваться на дороге даже не зная языка. Однако в отличие от западных городов, указатель, обозначающий искусственную неровность, появился на российских улицах только в 2006 году. Сам по себе «лежачий полицейский» предназначен для поддержания установленного скоростного режима для автотранспорта на конкретном отрезке проезжей части.

Где можно и нельзя устанавливать ИН?

А теперь давайте рассмотрим один из главных вопросов, касающихся правил применения неровностей на дорогах. И здесь также есть довольно чёткие и узкие ограничения.

1. Лежачие полицейские ставят исключительно на таких участках дорог, где ограничение скорости составляет 40 км/ч или меньше. То есть на обычных улицах без знаков ограничений их устанавливать запрещено. Зато в любых дворах и жилых зонах можно (пункт 4.1.1 ГОСТа).
2. При установке ИДН дорожники обязаны сделать должный водоотвод (пункт 4.1.4).
3. Каждую искусственную неровность обязательно должны сопровождать и соответствующие знаки, и разметка (4.1.5). Об этом мы ещё поговорим подробно ниже.
4. Но, помимо дорожных знаков и линий разметки, «лежачий» должен быть оборудован и светоотражательными элементами – ГОСТ (пункт 4.4) допускает наносить их на 15% от ширины ИН и больше.
5. В случае разборного ИДН запрещено отсутствие на нём любых предусмотренных конструкцией элементов. Тем более, нельзя, чтобы это повреждало колёса машин (пункт 4.6).
6. Есть определённые требования к повреждениям лежачих полицейских (колдобинам, ямам, трещинам и прочему). И их обязаны устранить в течение не более 3 суток. Однако, указанный выше ГОСТ при указании размеров таких пробоин ссылается на другой – общий Госстандарт по автомобильным дорогам. Таким образом, на искусственных неровностях допускаются такие же ямы, как и на поверхности другой части дороги. А это: 15 см по длине, 60 см по ширине и 5 см по глубине (пункт 3.1.2 ГОСТа Р50597).
7. Неровности допускается устанавливать исключительно на асфальтовых или бетонных дорогах. На грунтовой ИДН быть не должно.
8. Кроме того, если в данном месте есть ИН, то должно быть обеспечено освещение в тёмное время суток (пункт 6.1).
9. Лежачие полицейские устанавливает за 10-15 метров до пешеходных переходов.
10. Также их ставят перед учреждениями, где бывает много детей.

Обратите внимание на пункт с ямами выше. Здесь получается довольно странная ситуация, если яма образовалась перед «лежачим» и/или после него – что очень частое явление из-за повышенной нагрузки в таких точках. Получаем, что к таким ямам те же требования

Например, яма глубиной 5 см плюс ИДН высотой 7 см – итого 12 сантиметров подъёма колеса автомобиля. К сожалению, здесь всё будет по ГОСТу. Поэтому фактически получается такой парадокс, что машину с клиренсом менее 120 мм вы использовать даже не сможете на дорогах России, с учётом того, что такие ИДН в рамках закона.

Где нельзя устанавливать ИДН?

• На федеральных трассах (например, их не должно быть на трассе М4 или М7).
• На региональных трассах, но только если на ней есть 4 полосы для движения (включая встречные). Но здесь есть ещё одно исключение – если такая дорога проходит по населённому пункту, где более 1 000 жителей, тогда «лежачие» устанавливать уже можно.
• На уровне остановок общественного транспорта.
• На мосту и под ним, в тоннеле, транспортных развязках и путепроводах.
• Менее 100 метров до ж/д переезда.
• На магистральных дорогах непрерывного движения.
• На пути подъездов к больницам или скорой помощи, пожарным, пакам общественного транспорта.

Преимущества резиновых ИДН по сравнению с полимерпесчаными

Резиновые	Полимерпесчаные
1. Подбор рецептуры резины высокого качества специально для производства изделия, отвечающего номам ГОСТа. Контроль качества исходного сырья осуществляется по различным показателям.	1. Изготовление полимерпесчаных изделий начинается с закупки вторсырья, представляющего собой отходы разнообразной полимерной продукции. Качество сырья остается без контроля.
2. Производится прессовка образца изделия и контроль его геометрии отделом технического контроля. Данный этап является обязательным. Продукция соответствует ГОСТу Р 52605-2006.	2. На втором этапе осуществляется дробление вторсырья, в результате которого образуется масса мелкой фракции, напоминающая песок. Сырье требует многократной очистки, если изделие дешевое, то технология не соблюдена, ведь процесс очистки является дорогостоящей процедурой.
3. Изготовление основной партии ИДН. Поклейка изделий световозвращающими элементами осуществляется на специальный клеевой состав, для большей прочности. Благодаря эластичности материала, изделие можно устанавливать как на ровной поверхности, так и на объекте с неровностями на полотне установки. № 803-пп об утверждении технического регламента применения и устройства искусственных дорожных неровностей в городе москве На сегодняшний день резиновые ИДН являются наиболее современными и износостойкими в промышленной отрасли. Производство ИДН осуществляется на основе, как натуральных, так и синтетических видов каучука.	3. Добавление песка (до 80% от смеси), красящего пигмента и перемешивание смеси. Далее следует прессовка изделия. Иногда производители добавляют в изделие очень много песка, что негативно влияет на прочность изделия. Кроме того, данные изделия можно устанавливать только на идеально ровной поверхности, в противном случае — оно может дать трещину уже на этапе монтажа. Ввиду отсутствия контроля, изготовитель может экономить на любом этапе производства незаметно для потребителя, что сказывается на качестве готового изделия.

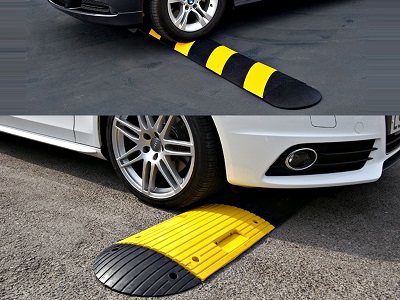

Что такое лежачий полицейский?

Искусственная дорожная неровность или «лежачий полицейский» – это специальная конструкция, цель которой принуждать участников дорожного движения снижать скорость передвижения на особо опасных зонах проезжей части. Бывает нескольких видов и отличаются друг от друга в зависимости от ширины рабочей поверхности изделия: ИДН-300 (где цифра обозначает ширину сегмента в миллиметрах), ИДН-500, ИДН-700, ИДН-900, ИДН-1100.

Изготавливается из сверхпрочной резины и армируется металлокордом для устойчивости к сдвиговым деформациям. Для лучшего сцепления шин автомобиля с искусственной неровностью на её поверхность наносят протектор в виде шашечек.

Установка дорожных неровностей допускается только на дорогах, покрытых асфальтобетоном и цементобетоном, оснащённых искусственным освещением. Длина «лежачего полицейского» зависит от размера конкретной дороги.

Обязательным условием установки данной конструкции является также установка дорожных знаков ограничения скорости не менее, чем за 50 метров с двух противоположных сторон, так как в противном случае они могут повредить автомобили, если проезжать через неровность на большой скорости.

Установка «лежачего полицейского» отличается простотой и не требует наличия специальных знаний. Место установки обязательно должно иметь чистую и ровную поверхность. Далее следует разложить все части конструкции в одну прямую линию, нанести метки и соединить их между собой при помощи специальных креплений. Каждый сегмент неровности имеет крепёжные отверстия для просверливания меток в дорожном покрытии при помощи перфоратора.

Установка лежачего полицейского.

Для крепления элементов искусственной неровности к дороге используют анкерные болты, которые затем необходимо затянуть, проверив устойчивость конструкции к сдвиговым деформациям. Существует два способа крепления элементов: механический и химический. Механический способ предполагает использование шурупа и дюбеля или клинового анкера. Анкерное крепление — самый распространённый тип крепления, отличающийся высокой надёжностью. Шуруп и дюбель также довольно часто используют для крепления сегментов неровности. Химический способ крепления предполагает использование клеевого состава со временем отвердевания до одного часа. После этого в отверстие вставляется болт или шуруп для ещё более надёжной фиксации всех элементов. Данный способ отличается хорошей надёжностью, но высокой стоимостью, поэтому и применяют его не так часто.

При частичном или полном использовании данной статьи — активная гиперссылка ссылка на alfaed.ru ОБЯЗАТЕЛЬНА

Вас это заинтересует:

Как Сирано де Бержерак хотел добраться до Луны?

Как работает кинескопный телевизор?

Как водородная энергия спасет человечество?

Монолитные и разборные – какими должны быть ИДН?

История искусственных дорожных неровностей (ИДН), которых в народе называют «лежачими полицейскими», уходит корнями в США начала XX века. Тогда усилиями Генри Форда и других промышленников страна переживала бум автомобилизации, а владельцы расположенных у дорог фермерских хозяйств переживали за сохранность своего скота. Чтобы заставить автомобилистов снизить скорость, и были придуманы искусственные неровности.

Сейчас ИДН активно применяются в городской местности – они востребованы там, где автомобилисты склонны ехать с более высокой скоростью, чем это допустимо. На практике чаще всего неровности монтируют перед пешеходными переходами (как правило, возле школ и детских садов – где скорость сильно ограничивается), или в жилых зонах (где быстрее 20 км/ч двигаться вообще нельзя).

Основной принцип действия «лежачего полицейского» – водитель вынужден снизить скорость, чтобы не повредить свой автомобиль на искусственной неровности (и вообще не вылететь с дороги). Они обозначаются специальными знаками, а также хорошо видны на дороге, поэтому полной неожиданностью для автомобилистов обычно не являются.

Все требования к ИДН собраны в одном документе – ГОСТ Р 52605–2006 (который регулярно обновляется). Так, ИДН должны соответствовать таким требованиям:

• конструкция – монолитная (асфальтобетон) или сборная (из резины и полимерных материалов);
• длина – соответствует ширине проезжей части (максимум – можно отступить по 20 см с каждого края дороги);
• профиль – для монолитных может быть волнообразный или трапециевидный, для сборных это одинарные и двойные ИДН;
• максимальная высота – 7 см для монолитной конструкции и от 5 до 6 см для сборно-разборной;
• на дороге обязательно должен быть водоотвод (потому что лужа после ИДН влияет на аварийность);
• на дороге должно быть искусственное освещение;
• на участке дороге обязательно должны быть знаки «Искусственная неровность» (1.17 и 5.20) и дорожная разметка 1.25;
• сборные конструкции на зиму лучше разбирать (для более простой уборки снега).

Монолитные конструкции отличаются тем, что они в разы больше, чем сборно-разборные. Например, для ограничения скорости до 40 км/ч монолитный ИДН должен быть в длину более 6 метров, а чтобы ограничить скорость до 20 км/ч – от 3 до 3,5 метров. Это нужно, чтобы городской транспорт, который часто ездит по одним и тем же улицам, не портил ходовую часть. Правда, для улиц с городским движением длина монолитных ИДН еще больше – вплоть до 12,5 метров.

Монолитная конструкция

Для сравнения, сборно-разборная конструкция, призванная уменьшить скорость до 30 км/ч, должна быть в длину по хорде от 50 до 70 см, а при скорости до 40 км/ч – от 0,9 до 1,1 метров. Естественно, что при такой геометрии конструкции неровность чувствуется гораздо сильнее.

Сборно-разборная конструкция

Естественно, что «лежачие полицейские» делят общество на две части – автомобилисты ими недовольны (например, считая, что скорость можно снижать и без них), а для пешеходов это лишний инструмент защиты на дороге. Поэтому кто-то хочет установить ИДН, а кто-то – убрать его. Разберемся в обоих ситуациях.

Установка знака лежачий полицейский и других знаков, зеркал

Треугольные

Размеры Высота: 700 мм Ширина: 700 мм Материал: металл оцинкованный толщиной 0.8 мм

Цена: от 599 руб.

Круглые

Размеры Диаметр: 600 мм Тип плёнки: А (коммерческая) Материал: металл оцинкованный толщиной 0.8 мм

Цена: от 799 руб.

Квадратные

Размеры Высота: 600 мм Ширина: 600 мм Материал: металл оцинкованный толщиной 0.8 мм

Цена: от 799 руб.

Восьмиугольные

Размеры Диаметр: 700 мм Тип плёнки: А (коммерческая) Материал: металл оцинкованный толщиной 0.8 мм

Цена: от 855 руб.

Особые предписания

Размеры Ширина: 700 мм Высота: 1050 мм Материал: металл оцинкованный толщиной 0.8 мм

Цена: от 1 399 руб.

Препятствие

Размеры Ширина: 2250 мм Высота: 500 мм Материал: металл оцинкованный толщиной 0.8 мм

Цена: от 2 799 руб.

Дополнительная информация (таблички)

Размеры Ширина: 600 мм Высота: 300 мм Материал: металл оцинкованный толщиной 0.8 мм

Цена: от 459 руб.

Знаки маршрутного ориентирования

Цена: от 999 руб.

Стойка на 1 знак

Материал: металл оцинкованный

Цена: от 1 240 руб.

Стойка на 2 знака

Материал: металл оцинкованный

Цена: от 1 370 руб.

Стойка на 3 знака

Материал: металл оцинкованный

Цена: от 3 490 руб.

Опора чугунная

Материал: чугун

Цена: от 3 200 руб.

Кронштейн для дорожных знаков

Размеры Длинна: 800 мм Ширина: 76 мм Высота: 600 мм

Цена: от 1 100 руб.

Хомут для крепления дорожного знака

Размеры D=57; D=76 Материал: металл

Цена: от 75 руб.

Замок фиксатор для монтажной ленты

Размеры для 19 мм ленты Материал: металл оцинкованный

Цена: от 30 руб.

Лента для монтажа знаков

Размеры 19×0.7 мм Материал: металл оцинкованный

Цена: от 75 руб.

Стойка для знаков Ø 76мм

Размеры Диаметр: 76 мм Материал: металл оцинкованный

Цена: от 510 руб.

При монтаже искусственной неровности на дороге, призванной снизить скорость проезжающего транспорта, необходимо нанести разметку и установить предупреждающие знаки.

Установка знака лежачий полицейский и не только

На самом деле, знака «лежачий полицейский» не существует, данный предупреждающий знак называется «Искусственная неровность», в случае, если имеет место несколько последовательно смонтированных лежачих полицейских к знаку «Искусственная неровность» добавляется табличка «Зона действия».

Установку дорожных знаков «Искусственная неровность» регламентируют ГОСТ Р 52289, ГОСТ Р 5125 и ГОСТ Р 52290, несмотря на то, что все госты имеют рекомендательный характер, во избежание проблем лучше пользоваться нормативными документами и производить установку согласно требований.

Знак «Искусственная неровность» следует устанавливать на ближней границе перед самим лежачим полицейским.

Установка лежачих полицейских позволяет снизить скорость движущегося транспорта и сделать безопасность на определенном участке дороге выше. А установка предупреждающих о искусственной неровности знаков, позволяет вовремя снизить скорость и избежать повреждений автомобиля и других неприятностей, связанных со скоростным движением по лежачему полицейскому.

Выбирая дорожные знаки стоит отдать предпочтение надежным производителям, изготавливающим долговечные качественные знаки с хорошими эксплуатационными характеристиками, иначе знак, качество которого оставляет желать лучшего, может не прослужить заявленного срока и очень скоро перестанет отвечать требованиям к дорожным знакам.

Обратите внимание, что обзор дорожного знака не должны закрывать ветки деревьев и кустарников, а знаки должны быть установлены надежно и качественно

Стоимость монтажа дорожных знаков

Монтаж стойки с бетонированием и резкой	от 800 руб.
Монтаж знака на стойку	от 200 руб.
Монтаж кронштейна под дорожный знак	от 600 руб.

* цены актуальны для заказа от 100 штук.

Обращаем Ваше внимание, что любая установка дорожных знаков и искусственных неровностей должна быть в первую очередь согласована с ГИБДД. Все несогласованные дорожные знаки и лежачие полицейские не считаются правомерными средствами и могут быть демонтированы без разрешения устанавливающей компании или инициативной группы

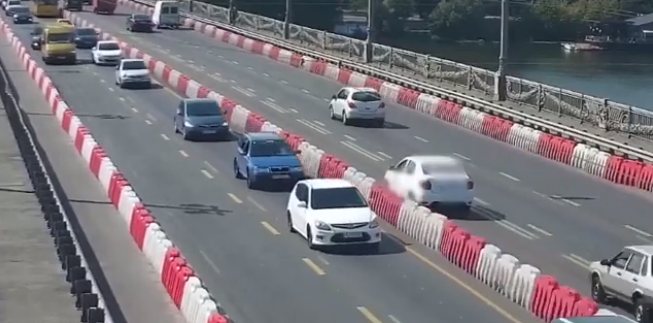

Строительные отбойники

В местах строительных работ часто устанавливаются красные и белые пластиковые отбойники, чтобы оградить полосы или направления движения, а также чтобы корректировать движение потока машин. В эти конструкции должны наливать воду или сыпать песок, чтобы они не улетали при дуновении ветра. Однако рабочие часто пренебрегают этим, из-за чего отбойники начинают двигаться и смещаться на проезжую часть. Задеть его машиной — полбеды. По словам Хайцеэра, несколько лет назад в его машину прилетел такой пластиковый объект и «разнес половину автомобиля».

Источник фото: Instagram

Как не стоит проезжать ИДН

Можно воочию наблюдать, как ездят по лежачему полицейскому разные машины, а точнее водители. Техника прохождения препятствия встречается разнообразная, и далеко не каждая из них правильная.

Чтобы понимать, как поступать не стоит, нужно немного заглянуть в теорию и физические силы.

1. Когда водитель нажимает на тормоз, происходит блокировка тормозных колодок его автомобиля. В результате возникает высокое давление в той точке, где соприкасается колесо с дорожным покрытием.
2. Возникает сила торможения транспортного средства. Причём направлена она в сторону, противоположную движению машины.
3. Параллельно с этим действует сила инерции, воздействующая по ходу текущего движения автомобиля.
4. В результате действует одна сила, тянущая машину назад, и вторая, которая заставляет автомобиль двигаться вперёд.
5. Образуется момент силы, прижимающий переднюю часть автотранспортного средства к дороге, а заднее часть автомобиля поднимается.
6. Подобное явление значительно воздействует на переднюю автомобильную подвеску, поскольку растёт нагрузка на неё.

Уровень этой воздействующей нагрузки напрямую зависит от того, насколько интенсивным было торможение. Чем резче водитель нажимает педаль тормоза до упора, то есть тормозит, тем сильнее будет воздействующая нагрузка.

В нормальной ситуации, когда водитель движется по прямой, и ему требуется на ровной поверхности быстро остановиться, ситуация не такая страшная. Но если подобное торможение происходит при преодолении препятствия, то нагрузка, воздействующая на переднюю подвеску машины, усиливается многократно.

Если один раз проехать подобным образом искусственную дорожную неровность, существенного ущерба машине удастся избежать. Но когда водитель постоянно именно так тормозит и проходит лежачих полицейский, это приводит к быстрому износу подвески и её поломке.

Основную нагрузку берёт на себя именно передняя подвеска. Потому настоятельно не рекомендуется тормозить непосредственно перед препятствием. Выжимая тормоз в пол, вы лишь ухудшаете состояние своего авто, и приближаете момент необходимого посещения автосервиса с целью восстановления или ремонта подвески.

Можно ли установить ИДН самостоятельно?

Нет. Даже если вы не просто считаете, что водители должны снижать скорость на конкретном участке дороги, а видите из прочитанного выше, что ИН обязаны установить по ГОСТу в этом месте, и прочитали целиком и полностью параметры «лежачего» по Госстандарту, то самостоятельно её сооружать нельзя.

Этим, как мы уже описывали выше, занимаются специальные учреждения. И не одно, а несколько: первое выступает заказчиком, другое – исполнителем, и так далее.

Единственный правильный алгоритм действий здесь следующий.

1. Сначала необходимо найти организацию, которая является балансодержателем данной дороги. Чаще всего это местный департамент транспорта или Центр организации дорожного движения. В Москве, к примеру, таковым является «Департамент транспорта и развития дорожно-транспортной инфраструктуры города Москвы».
2. Однако, обратиться желательно в несколько структур, так как решения о необходимости и/или обязанности установки лежачего полицейского в конкретном месте принимаются совместно с другими органами. Таковыми могут являться специально созданные комиссии по транспорту или конкретно по оборудованию населённого пункта искусственными неровностями, префектура и реже другие.
3. Далее находим их официальные сайты и выясняем, возможно ли оставить на них официальное онлайн-обращение, чтобы затем вы получили входящий номер заявления.
4. По результату рассмотрения вам должны будут ответить (хотя, порядок ответа всё же устанавливается местными регламентами властей). Как правило, сроки рассмотрения обращений граждан стандартные – 30 дней с возможностью продления ещё на столько же.

Что грозит, если я всё же поставлю искусственную неровность?

Разумеется, незаконно самовольно установленного лежачего полицейского демонтируют. Причём, если это монолитная конструкция, то за ваш счёт – сначала дорожники уберут помеху для дорожного движения, а затем вам предъявят счёт за демонтаж.

А если я уберу установленную ИН?

Вам будет грозить то же наказание, что и выше, так как оно применяется не только за умышленное создание помех в дорожном движении, но и повреждение технических дорожных сооружений. Но и не забываем про возмещение стоимости новой установки лежачего полицейского.
