Снятие и замена крана отопителя на ваз 2101, 2102, 2103, 2104, 2105, 2106, 2107

Замена крана отопителя ВАЗ 2107

После того, как кран начинает протекать, необходимо произвести его замену. Сделать это достаточно просто. Для этого приготовьте стандартный набор инструментов и подготовьтесь для работы в салоне автомобиля.

Порядок замены:

Автомобиль необходимо установить на ровную поверхность, а под радиатор подложить пустую тару. Идеально для этого подойдет широкое корыто, емкостью не менее 10 литров

Наиболее важное значение имеет ширина тары.
Выкрутите пробку, расположенную на радиаторе автомобиля и слейте из него тосол в заранее приготовленное корыто. Не покидайте автомобиль в процессе слива и полностью его контролируйте, так как бывает такое, что водители путают полный слив с простой забитостью сливного отверстия

При необходимости прочищайте его и продолжайте слив антифриза.
Как только радиатор будет пустым, переставьте тару под мотор и найдите с левой его стороны на блоке специальный болт. Открутите его и слейте охлаждающую жидкость из системы охлаждения двигателя. Таким образом, система освобождается от тосола и тогда кран можно будет беспрепятственно снять.

Открутите шланги от радиатора печки и выкрутите крепления крана отопителя. Он расположен с правой стороны печки в салоне автомобиля. Чтобы к нему подобраться, необходимо скрутить нижнюю полку. Заранее снимите трос и демонтируйте старый элемент. После того, как кран будет снят, зачистите место монтажа от остатков старой прокладки и пыли и установите новый кран вместе с новой прокладкой. В процессе монтажа используйте автомобильный герметик для систем охлаждения. Так вы избавите себя от проблемы плохой герметичности крепления. Инструкция по применению уплотнителя содержится прямо на его упаковке.
После закрепления крана и монтажа троса, присоедините шланги на место и закрутите все сливные пробки. Залейте антифриз в систему охлаждения и поставьте обратно нижнюю полку в салоне автомобиля.

Чтобы избежать появления воздушных пробок, можно воспользоваться двумя способами. Первый заключается в открытии крышки радиатора и нажиманием на все патрубки, идущие к мотору до того момента, пока из-под крышки не перестанут выходить пузыри с воздухом. Второй способ наиболее простой. Автомобиль устанавливается на пригорок передней частью вверх. Крышка радиатора также выкручивается, а водитель интенсивно прогазовывает двигатель.

Как поменять краник печки ВАЗ-2107 на водопроводный Блог автолюбителя Николая Ваганова

Наверное, у всех водителей вазовской «классики» возникала проблема с краником печки отопителя, который постоянно течет и выходит из строя так, что приходится менять его чуть ли не каждый сезон. Поэтому у меня появилась идея заменить его на обычный сантехнический, как делают многие водители.

Сначала думал поставить его под капот, что с одной стороны выгодно тем, что это легче сделать и так проще в обслуживании при возникновении проблем. Но заглянув под него, пришлось отказаться от этой идеи — в инжекторной машине, в отличие от карбюраторной, мешает впускной коллектор, места очень мало, даже снять старые патрубки представляется очень затруднительно. Поэтому было решено ставить краник внутри салона.

Места очень мало

Заехав в магазин, купил:

Кран сантехнический для горячей воды «бабочка» 1/2″ — лучше итальянский, с мягким ходом, латунный

Уголок 1/2″ под него — 2 шт.

Штуцер под уголок 1/2″*16 мм — 2 шт. — чем длиннее, тем лучше

Патрубок печки большой (отводящий) — 1шт.

Прокладка крана отопителя — 1 шт.

Герметик силиконовый высокотемпературный (красный)

Хомутики 2-3 см — 3 шт.

Фум-лента или лен (думаю, он лучше будет)

Нам понадобятся инструменты: головка на 10 и рожковые ключи, отвертки, пассатижи, круглый напильник, нож или канцелярское лезвие, фонарик.

Для начала нам необходимо слить охлаждающую жидкость из радиатора печки, для этого в моторном отсеке откручиваем хомутик и снимаем отводящий патрубок(6) со штуцера краника(2), сливаем жидкость в какую-нибудь емкость. Затем в салоне снимаем полку бардачка и полку под панелью для лучшего доступа к кранику печки, они крепятся на обычные саморезы.

Теперь снимаем сам краник(4), для этого откручиваем тросик привода(5) и гайки крепления к радиатору, вынимаем кран из моторного отсека

Делать это надо осторожно, так как возможны подтеки охлаждающей жидкости, оставшейся в радиаторе

Затем снимаем с краника штуцер, который выходил в моторный отсек, его мы поставим обратно на радиатор печки, благо, фланцы одинаковые.

Теперь предварительно собираем всю конструкцию: к водопроводному крану прикручиваем по уголку(7) на оба конца, на них штуцера(8), на один конец надеваем патрубок(1) со снятым ранее штуцером(2), а другой выводим в моторный отсек. Так как между моторным отсеком и салоном установлена металлическая перегородка(3) с отверстиями меньшего диаметра чем наш новый штуцер, то отверстие необходимо расширить круглым напильником, ну, или дрелью, что под рукой будет. Подгоняем по длине патрубок и, если надо подрезаем, также определяем углы соединения крана с уголками, чтобы удобно было открывать/закрывать кран.

Когда у нас все подогнано, делаем окончательную сборку конструкции. Все соединения предварительно  очищаем и обезжириваем. Резьбовые сажаем на фум-ленту или лен, обмазанные герметиком, штуцера мажем тонким слоем, надеваем патрубки и стягиваем хомутами. Прокладку также сажаем на герметик и затягиваем, старайтесь ее не перетянуть, иначе может выдавить. Не забываем про небольшую выдержку герметика как указано на упаковке.

Так как перед контактом с охлаждающей жидкостью герметик должен полностью полимеризоваться, выдерживаем собранную конструкцию около суток до полного высыхания.

Затем доливаем слитую жидкость в бачок и прогреваем двигатель до рабочей температуры с открытым краном, наблюдаем чтобы не было течи и, если надо, подтягиваем.

Правда, со временем на резьбовых соединениях обнаружились сухие высолы антифриза.

Вот эти синеватые отложения

Думаю, это из-за того что вместо фум-ленты стоило использовать лен. Ни капель антифриза, ни сырости замечено не было. Печка после доработки стала греть немного лучше в связи с тем, что сечение водопроводного крана больше, чем у стандартного. Доступ к кранику возможен с водительского сидения, главное, нащупать краник под панелью.

Удачи на дорогах!

Печка дует холодным воздухом. Как включить печку ВАЗ 2107

» Печка дует холодным воздухом: как включить печку ВАЗ 2107 Как включить печку, чтобы шел горячий воздух Если Вам холодно в Вашем автомобиле, то пора включать печку. Вроде бы простой вопрос, но иногда теплый воздух идет, что-то жужжит, а тепла нет и прогрев не помогает.

Поэтому в данной статье не просто ответ на вопрос как включить печку на ВАЗ 2107, и что делать, если печка дует холодным воздухом, а рассмотрение всех возможных случаев с конкретными рекомендациями.

Как правило, нагревается быстрее при заборе воздуха с улицы. Нижний: крайнее левое положение – обогрев боковых стекол, правое – обогрев лобового стекла.

Распространённые неисправности печки и варианты их устранения

Перед началом холодов обязательно надо проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семёрки встречаются такие неисправности:

1. Некачественное соединение патрубков и трубок подачи воздуха.
2. Течь радиатора и краника отопителя.
3. Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

Такие неисправности в отопительной системе может поладить даже начинающий водитель. Более серьёзные поломки могут привести к необходимости покупки новой печки.

Для начала необходимо провести визуальный осмотр деталей отопительной системы. Для этого надо разобрать печку и провести её очистку от собравшихся за летний период частиц мусора и пыли.

Одна из самых распространённых проблем в отопительной системе ВАЗ-2107 — некачественная герметизация воздуховодов печки. Эту проблему можно устранить с помощью обработки щелей в пластиковых элементах корпуса отопителя силиконом. А также отверстия возле патрубков необходимо уплотнить ветошью. Устранение отверстий уменьшит потери тёплого воздуха и будет сопутствовать более быстрому прогреванию салона.

Следующий этап — проверка краника отопителя и радиатора на предмет течи. Это главная головная боль владельцев отечественных автомобилей. Если краник печки или патрубки подтекают, их необходимо заменить новыми изделиями. Параллельно меняются и уплотнительные стыковые прокладки. Если подтекает сам радиатор, тогда существует два варианта решения проблемы. Чаще всего на семёрках установленный медный радиатор старого образца. Медный радиатор можно запаять и, таким образом, продлить его жизнь. Если семёрка оборудована алюминиевым радиатором, тогда он ремонту не подлежит и требуется его замена новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, может быть причина в забитом радиаторе, тогда понадобится его основательная чистка. Профилактические промывки радиатора специалисты рекомендуют проводить не реже чем раз в год. Параллельно промываются все шланги и патрубки.

В целях профилактики важно провести осмотр проводки печки на предмет окисления, или плохой изоляции контактов во избежание замыканий, перегорания моторчика и предохранителя отопительной системы. Если печка работает, тогда достаточно визуального осмотра и устранения неполадок

В ином случае требуется проверка функционирования элементов электрической цепи с помощью тестера.

Такие несложные манипуляции уберегут вас от неприятных ситуаций с отопительной системой в холодные поры года.

Как работает система крана отопителя

Дело в том, что для охлаждения двигателя, как известно, используется тосол. Это специальная жидкость, которую наливает в радиатор владелец машины. Данная жидкость имеет свойство нагреваться и тем самым снижать температуру двигателя. Именно такая уже горячая жидкость направляется в радиатор отопителя салона и наблюдается постепенное нагревание воздуха. Но происходит это лишь в том случае, когда кран отопителя бывает открытым. Если же он бывает закрыт, воздух уже теплым не становится. Ведь радиатор автомобиля бывает подключен не только к системе охлаждения двигателя, но и к вентилятору. А тот, как известно, забирает холодный воздух снаружи, который проходит через радиатор и нагревается лишь в том случае, если будет поступление тосола. Чем больше открыт бывает кран отопителя, тем сильнее будет нагреваться воздух в салоне и наоборот. Данный принцип используется на «семерках» до сих пор. Но вот более поздние модели, начиная с Ваз 2108, имеют в наличии еще и заслонку, которая автоматически регулирует температуру. Кран в данном случае работает, как и было описано выше, а заслонка определяет направление воздуха. Когда она бывает открыта, воздух полностью идет в радиатор, где бывает открыт кран. Когда же заслонка бывает закрыта, воздух через радиатор уже не поступает. Нередко используется и комбинированный вариант, когда часть воздуха поступает снаружи, а другая из радиатора. Что касается управления заслонкой, то это происходит одновременно с управлением крана.

Замена крана отопителя на ваз 2107

Нуждается кран отопителя в ремонте или замене в тех случаях, когда воздух не переключается с холодного на горячий. Срочности ремонт не потребует, но все же, какой водитель хочет мерзнуть в салоне и подвергать этому своих пассажиров. А если еще, из крана отопителя течет, то уже пора бить тревогу и браться за замену, ведь воздух в таком случае уходит из системы охлаждения, поступая в салон. Это приводит в итоге к нехорошим последствиям, таким как неприятный запах в салоне, намокание ковролина обивки и другим проблемам. На ваз 2107 заменить кран отопителя желательно на керамический вариант. Такие краники, тем более отечественного производства дешевые, но очень качественные, что парадоксально в данном случае.

Прежде, чем заменить кран отопителя на ваз 2107 нужно вооружиться следующими инструментами:

• отвертками;
• емкость, куда будет сливаться охлаждающая жидкость;
• ключом гаечным на 10;
• ключом накидным на 13.

Не стоит говорить о том, что работы должны проводиться на смотровой яме или эстакаде. Некоторые используют в работе домкрат, но для людей грузных, откручивать патрубки с земли будет немного проблематично. Ведь замена крана отопителя ваз 2107 инжектор — дело не простое! Итак, переходим к непосредственной замене:

• сливаем охлаждающую жидкость, подставляя емкость под двигатель машины, стоящей на смотровой яме (нужно просто открутить сливную пробку);
• после полного слития жидкости, нужно переходить к патрубкам (убирать емкость далеко не стоит, так как она еще понадобится);
• откручиваем патрубки, так как в них тоже осталась жидкость;
• каждый патрубок прикреплен бывает хомутом, который нужно расслабить;
• добираемся до основного патрубка, который идет от двигателя к крану печки;

отпускаем хомуты патрубка и зачищаем резьбы двух шпилек крана отопителя металлической щеткой (рекомендуется предварительно обработать шпильки WD 40).

Внимание:Обработка специальным составом шпилек и резьбовых соединений очень важна. Ведь если этого не делать, в процессе откручивания обнаруживается проблема не малая

Шпильки — это те же болты, шляпки которых сидят в пластмассовом корпусе крана отопителя. А что касается гаек, то они бывают самостопорящимися и с пластиковым кольцом, что уже говорит о сложном процессе откручивания. Поэтому, не нужно лениться, а следует тщательно обработать соединения. Ведь на это уйдет всего несколько минут, а время на открытие сэкономится примерно на целый час.

Замена крана отопителя ваз 2107, видео которого можно посмотреть здесь

• снимаем патрубки, сливая жидкость, оставшуюся в них;
• переходим в салон автомобиля;
• снимаем накладку боковую торпеды Ваз 2107;

• добираемся к хомутам патрубков и если они выглядят не очень, заменяем их (для этого их нужно открутить еще возле радиатора);
• берем ключ на 10 и откручиваем гайки, фиксирующие кран печки (следует знать, что в момент снятия из отопителя может политься жидкость и для ее сбора необходимо будет воспользоваться ветошью);
• возвращаемся в салон и вытягиваем кран отопителя на себя (делать это нужно со стороны пассажирского сидения);
• извлекаем с крана отопителя пружинный фиксатор;
• разъединяем трос управления от крана.

Разновидности топливных кранов

Поскольку топливный кран на ВАЗ 2107 является устройством крайне недолговечным, то через два года эксплуатации крана перед водителем неизбежно встанет вопрос его замены. Однако топливные краны различаются как по надёжности, так и по конструкции. Поэтому с ними стоит разобраться подробнее.

Кран мембранного типа

Кран мембранного типа устанавливался на все «семёрки», когда-либо сошедшие с конвейера. Найти этот кран в продаже очень легко: он есть практически в каждом магазине запчастей. Стоит эта деталь недорого — всего 300 рублей или около того.

Мембранный отопительный кран на «семёрке» никогда не отличался надёжностью

Но автовладельца не должна соблазнять низкая стоимость мембранного крана, поскольку он очень ненадёжен. И буквально через два-три года водитель опять увидит потёки охлаждающей жидкости в салоне. Поэтому ставить мембранный топливный кран на «семёрку» следует лишь в одном случае: если автолюбитель не нашёл ничего более подходящего.

Шаровой топливный кран

Шаровой топливный кран является более приемлемым вариантом для установки на ВАЗ 2107. Из-за особенностей конструкции шаровой кран намного надёжнее мембранного. В качестве запорного элемента в шаровых кранах выступает стальная сфера с небольшим сквозным отверстием посредине. Эта сфера крепится к длинному штоку. И вся эта конструкция вмонтирована в стальной корпус, снабжённый двумя патрубками с трубной резьбой. Для открывания крана его шток достаточно повернуть на 90°.

Главным элементом шарового крана является стальная запирающая сфера

При всех достоинствах у шарового крана есть один существенный недостаток, который заставляет многих водителей отказаться от его покупки. Сфера в кране — стальная. И хотя производители кранов уверяют, что эти сферы выполняются только из нержавеющей стали, практика показывает, что в агрессивном антифризе они очень легко окисляются и ржавеют. Особенно в период длительного летнего простоя, когда кран несколько месяцев не открывают. Но если водитель вынужден выбирать между мембранным краном и шаровым, то разумеется, следует выбирать шаровой. Цена шаровых кранов сегодня начинается от 600 рублей.

Кран с керамическим элементом

Наиболее разумным решением при замене топливного крана на ВАЗ 2107 будет покупка керамического крана. Внешне это устройство практически не отличается от шарового и мембранного крана. Разница лишь в конструкции запирающего элемента. Он представляет собой пару плоских, плотно пригнанных друг к другу керамических пластинок, помещённых в специальную гильзу. В этой гильзе имеется отверстие для штока.

Керамический кран — оптимальный вариант для ВАЗ 2107

Когда шток поворачивается, расстояние между пластинками увеличивается, открывая путь антифризу. Достоинства керамического крана очевидны: он надёжен и не подвержен коррозии. Единственным недостатком этого устройства является цена, которую трудно назвать демократичной и которая начинается от 900 рублей. Несмотря на высокую цену, водителю настоятельно рекомендуется приобрести именно керамический кран. Это позволит надолго забыть о вытекающем в салон антифризе.

Водопроводный кран

Некоторые водители, устав от постоянных проблем со штатным топливным краном «семёрки», решают проблему радикально. Они отправляются не в магазин автозапчастей, а в магазин сантехники. И покупают там обыкновенный водопроводный кран. Обычно это китайский шаровой кран для труб диаметром 15 мм.

Некоторые водители устанавливают на ВАЗ 2107 обычные водопроводные краны

Стоит такой кран рублей 200 максимум. После этого штатный мембранный кран с «семёрки» снимается, в нишу, где он стоял, проводится шланг, и к шлангу крепится топливный кран (закрепляют его, как правило, стальными хомутами, покупаемыми всё в том же магазине сантехники). Эта конструкция служит на удивление долго, а в случае коррозии и заклинивания процедура замены такого крана занимает всего 15 минут. Но есть у этого решения и недостаток: водопроводный кран невозможно открыть из кабины. Каждый раз, когда водитель захочет воспользоваться отопителем, ему придётся останавливать автомобиль и лезть под капот.

Назначение и принцип работы крана печки на ВАЗ 2107

Если коротко, то назначение печного крана состоит в том, чтобы дать водителю возможность переключаться между «летним» и «зимним» режимами обогрева салона. Чтобы понять, о чём идёт речь, необходимо разобраться, как работает отопительная система «семёрки».

Топливные краны на всех без исключения «семёрках» были мембраннымии

Итак, двигатель ВАЗ 2107 охлаждается антифризом, циркулирующим в так называемой рубашке. Антифриз проходит через рубашку, забирает тепло от двигателя и нагревается до кипения. Эту кипящую жидкость необходимо как-то охладить. Для этого антифриз по системе специальных патрубков направляется из рубашки в главный радиатор, который непрерывно обдувается массивным вентилятором.

В системе охлаждения двигателя «семёрки» есть два радиатора: главный и отопительный

Проходя через главный радиатор, антифриз остывает и уходит обратно в двигатель, на следующий цикл охлаждения. Радиатор (который в ранних «семёрках» выполнялся исключительно из меди) после прохождения антифриза сильно нагревается. А вентилятор, непрерывно обдувающий этот радиатор, создаёт мощный поток горячего воздуха. В холодную погоду этот воздух направляется в салон.

Помимо основного радиатора в «семёрке» имеется малый отопительный радиатор. Именно на нём установлен отопительный кран.

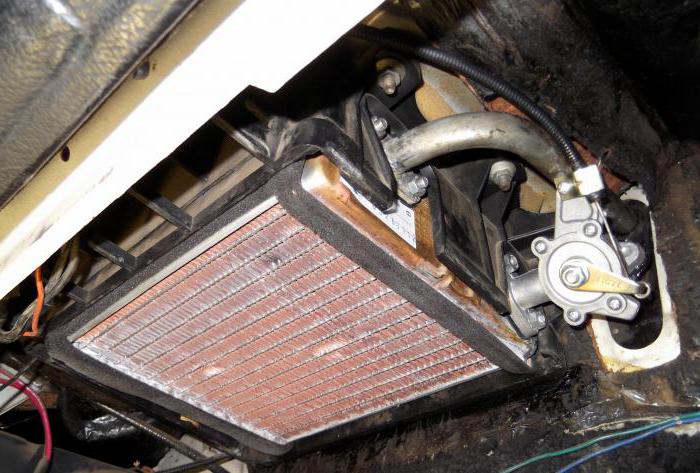

Отопительный кран на «семёрке» крепится непосредственно к печному радиатору

В зимнее время этот кран постоянно открыт, так что горячий антифриз из основного радиатора идёт в печной радиатор, нагревая и его. У малого радиатора есть свой небольшой вентилятор, который и подаёт разогретый воздух непосредственно в салон машины по специальным воздушным магистралям.

Отопительная система «семёрки» имеет собственный вентилятор и сложную систему воздухопроводов

Летом необходимости в обогреве салона нет, поэтому водитель закрывает отопительный кран. Это даёт возможность использовать отопительный вентилятор, не нагревая салона (к примеру, для проветривания, или когда запотели стёкла). То есть отопительный кран необходим для быстрого переключения между малым и большим кругами циркуляции антифриза в системе отопления «семёрки».

Для чего нужен кран отопителя?

Системы отопления салона и охлаждения двигателя взаимосвязаны. В малый контур системы охлаждения подключается радиатор, устанавливаемый в салоне. На его входе крепится кран, который перекрывает подачу горячего антифриза. Печка состоит из нескольких элементов:

1. Радиатор отопителя.
2. Электрический вентилятор.
3. Кнопка включения вентилятора.
4. Блок сопротивлений для регулировки скорости вращения.
5. Рычаги управления заслонками.

Если бы не было крана отопителя, горячий антифриз постоянно циркулировал бы по радиатору. В этом случае в салоне постоянно стояла бы высокая температура.

Распространённые неисправности топливного крана

Все неисправности топливного крана на ВАЗ 2107 так или иначе связаны с нарушением герметичности этого устройства. Перечислим их:

• топливный кран начал подтекать. Не заметить это невозможно: под ногами пассажира, сидящего на переднем сиденье, образуется большая лужа антифриза, а по салону автомобиля распространяется характерный химический запах. Как правило, утечка происходит из-за того, что мембрана в топливном кране пришла в полную негодность. Обычно это наблюдается после двух-трёх лет эксплуатации крана;
• топливный кран заклинило. Всё просто: мембранный топливный кран, о котором говорилось выше, подвержен окислению и коррозии. Практически все водители в нашей стране закрывают этот кран в тёплое время года. То есть как минимум три месяца в году кран пребывает в закрытом положении. И этих трёх месяцев вполне достаточно для того, чтобы поворотный шток в кране окислился и накрепко «прикипел» к корпусу устройства. Повернуть такой шток иногда удаётся лишь с помощью плоскогубцев;
• течь антифриза из-под хомутов. На некоторых «семёрках» (это, как правило, самые поздние модели), кран крепится к патрубкам стальными хомутами. Эти хомуты со временем ослабевают и начинают подтекать. И это, пожалуй, самая незначительная проблема с топливным краном, с которой может столкнуться автолюбитель. Для её решения достаточно просто подтянуть потёкший хомут плоской отвёрткой;
• кран не открывается или не закрывается полностью. Проблема связана с внутренним загрязнением устройства. Не секрет, что качество антифриза на отечественном рынке горюче-смазочных материалов оставляет желать лучшего. Кроме того, встречается и поддельная охлаждающая жидкость (подделывают, как правило, антифриз известных брендов). Если водитель привык экономить на антифризе, то постепенно топливный кран забивается грязью и различными химическими примесями, которые в избытке присутствуют в некачественном антифризе. Эти примеси образуют твёрдые комочки, которые не позволяют водителю повернуть шток крана до упора и полностью закрыть (или открыть) его. Кроме того, некачественный антифриз может вызвать быструю коррозию внутренних частей штатного мембранного крана «семёрки», и это тоже может помешать плотно закрыть топливный кран. Решение проблемы очевидно: во-первых, снять и тщательно промыть забившийся кран, а во-вторых, использовать только качественную охлаждающую жидкость.

Ремонт радиатора отопления Ваз 2107

Зачастую ремонт печки ВАЗ 2107 состоит в замене или ремонте радиатора отопителя. Действия по ремонту зависят от типа и причины неисправности:

Засоренный радиатор можно промыть напором воды. Накипь на стенках сот можно удалить, используя специальное средство, растворяющее ее.

Течь в медном (латунном) радиаторе можно запаять. При помощи мощного паяльника и припоя можно заделать отверстие или трещину. Потекшие алюминиевые радиаторы подлежат замене.

Важно: для устранения течи в радиаторе печки или системе охлаждения двигателя не следует использовать средства, добавляемые в антифриз – они могут стать причиной засорения сот радиатора ВАЗ 2107

Снятие и установка

Если Вы решили полностью заменить печку, то это делается следующим образом:

1. отсоединяется провод массы от аккумулятора;
2. снимается щиток приборов и панель приемника;
3. рычаг управления краном отопителя переводится до отказа вправо;
4. жидкость охлаждающая сливается из системы отопления;
5. ослабляются стяжные хомуты;
6. отсоединяются резиновые шланги от патрубков отопителя (они управляют подводом и отводом жидкости);
7. снимается уплотнитель (рекомендуется посмотреть подробное видео перед снятием);
8. выворачиваются два болта, фиксирующие кронштейн (они располагаются внутри отсеков двигателя);
9. ослабляются болты скоб крепления;
10. отсоединяются тяги и извлекается кронштейн;
11. вынимаются соплы слева и справа;
12. гайка, фиксирующая правый воздухопровод обогрева боковых стекол;
13. таким же образом снимается левый воздухопровод;
14. находим четыре держателя пружинного типа и снимаем их;
15. извлекаем и кожух вентилятора отопителя в сборе;
16. отворачиваются гайки крепления кожуха радиатора;
17. провод под массой отсоединяется и вынимается кожух;
18. извлекается воздухопровод;
19. снимается старый отопитель;
20. устанавливается новый отопитель в обратной последовательности (фото внизу).

Совет

Обращаем внимание при установке отопителя на монтаж уплотнительной прокладки

Она находится между кузовом автомобиля и кожухом радиатора. Также, следует отрегулировать управление отопителем при установке.

Своими руками можно сделать многое так, как не сделает ни один специалист. Данная выше пошаговая инструкция поможет начинающим автомобилистам сделать все самостоятельно.

Кроме этого, можно неплохо сэкономить, ведь цена на данные услуги сегодня высока

Принцип работы

Работает система отопления просто – чтобы обеспечить нагрев воздуха, водитель посредством верхнего ползунка открывает кран подачи антифриза в радиатор печки. Если заслонка воздухопритока открыта (средний ползунок – в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонку поступает в корпус печки. Проходя через радиатор, воздух разогревается, а после уже движется в зависимости от расположения остальных заслонок.

Если нижний ползунок перемещен вправо, то разогретый воздух пойдет в зону лобового стекла, а при левом положении – в центр салона и к боковым стеклам. Чтобы подать разогретый воздух к ногам, водителю нужно рычаг нижней заслонки опустить вниз.

При движении на высоких скоростях поток воздуха, подающийся через воздухозаборники, перемещается  интенсивно, поэтому вентилятор включать не обязательно. Но если скорости движения недостаточно, вентилятором создается принудительная циркуляция.

С помощью заслонок и вентилятора водитель управляет печкой – задает скорость движения воздуха, степень его нагрева и области распространения.

Подготовка к дальнейшей работе

Прежде всего необходимо приобрести новый кран. Придя на автомобильный рынок или магазин, вы будете восхищены от предложенного вам разнообразия. Идеальным вариантом будет покупка заводской детали. Пусть такой кран и будет стоить дороже, зато вам не попадётся брак и низкокачественная деталь, которая может дать течь сразу же после установки.

Хорошо себя зарекомендовали керамические краны, которые поражают своей надёжностью и долговечностью. Можно рискнуть и купить шаровый кран (двухходовой), но они также представлены в большом разнообразии, среди которых присутствует немало модификаций. Если производитель придерживался технологий, а продавец честен со своими покупателями, то шаровый кран, как влитой станет на своё место и будет исправно служить длительное время. Какой кран отопителя будет лучше именно для вас зависит от вашего решения, по крайней мере, своё мнение по этому поводу мы уже высказали. Покупать придётся не один кран. К нему понадобятся прокладки под кран, который встанут на место старых, патрубок и хомут с диаметром, не превышающим 23 мм.

Ошибкой некоторых автовладельцев является решение установить вместо испорченного крана сантехнический аналог. Лишь в некоторых случаях подобный ремонт будет уместным, но для ВАЗ-2107, а также 2105, поступать подобным образом нельзя. В этих автомобилях имеются воздуховоды, из-за которых установка сантехнических кранов становится невозможным.

Кроме самого крана, необходимо подготовить некоторый инструмент, который имеется у любого автомобилиста:

• два ключа на 7 и на 10;
• пассатижи;
• отвёртка с крестообразным наконечником.

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

• крестовая и плоская отвёртки;
• набор рожковых и торцевых ключей.

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

1. Снимаем минусовую клемму с АКБ.
2. В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.
   Открутив хомуты, стягиваем шланги с трубок радиатора
3. Откручиваем саморезы и снимаем резиновый уплотнитель.
   Открутив саморезы, снимаем резиновый уплотнитель
4. Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.
   Для снятия полки, расположенной под бардачком, откручиваем крепёж в виде саморезов
5. Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.
   Для снятия панели с часами и прикуривателем поребуется открутить соответствующие саморезы
6. Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.
   С прикуривателя и часов отсоединяем провода
7. Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).
   От отопителя необходимо отсоединить правый и левый воздуховоды
8. Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.
   При помощи ключа на 7 отворачиваем крепёж тросика
9. Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).
   Чтобы снять нижнюю часть отопителя потребуется поддеть отверткой 4 защёлки
10. После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.
    После демонтажа нижней части открывается доступ к вентилятору отопителя
11. Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.
    Чтобы извлечь радиатор достаточно потянуть его на себя
12. Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.
    Чтобы полностью снять печку необходимо отвернуть 4 болта под ключ на 10
13. Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
14. Извлекаем оставшуюся часть печки.
    Когда крепёж будет откручен, снимаем верхнюю часть корпуса печки

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.
