Сборка кпп уаз 469 старого образца

Причины и устранение неполадок

Устройство коробки УАЗ, надёжное, безотказное и живучее. Однако, в технике случаются неполадки, возникшие по причине ошибок в использовании и нарушении установленного регламента.

Источник и симптомы	Что делать
Превышение уровня допустимого гула работающего устройства
Стирание зубцов шестерёнок коробки.	Поменяйте стертые изделия коробки.
Слабый крепёж раздатки к коробке, или снижение фиксации крышек подшипников.	Затяните крепёж, в случае повторения симптома демонтируйте изделие, и ликвидируйте дефект.
Износились подшипники.	Поменяйте стертые элементы.
Насыщение рабочей жидкости продуктами износа коробки.	Демонтируйте поддон, помойте, смените масло.
Несоответствие используемого масла, низкая степень заполнения жидкостью.	Смените рабочую жидкость, установите нужный уровень.
Проведение ремонта по замене шестерёнок, без подбора изделия на минимизацию шума.	Проверьте шестерёнки на шум, поменяйте на требуемые.
Переключение ступеней затруднительно
Разный износ колёс.	Поменяйте на колёса с равнозначным протектором, выровняйте внутренний напор.
Сочленения продольных выступов главного и вала посредника заедают.	Отшлифуйте места с заусеницами, если не помогло, смените элементы.
Ведущая шестерёнка имеет повреждения на зубцах маленького венца. Погнут стержень переключающей вилки.	Отшлифуйте места повреждений, выправите стержень, если не помогло, смените элемент.
Переключающие штоки заедают на оси.	Разъедините детали, почистите оси и патрубки, покройте смазкой, соедините изделие снова.
Самопроизвольное выключение скорости
Стирание зубов шестерёнок коробки.	Поменяйте стертые изделия коробки.
Износились подшипники коробки.	Поменяйте изношенные элементы коробки.
Большой промежуток в сочленении вала и шестерёнки.	Выберете шестерёнку по размеру продольных выступов.
Передача не в состоянии включаться, поскольку погнут механизм, или повреждения на шестерёнках и цилиндрах.	Исправьте погнутость, зашлифуйте повреждения или смените элементы.
Слабая работа фиксирующего механизма, потеря упругости пружинного механизма, потёртость.	Смените стёртые элементы.
Утечка рабочей жидкости
Нарушение целостности уплотнительных элементов поддона, крышек подшипника, сочленения раздатки с коробкой передач.	Смените уплотняющие элементы.
Слабый крепёж крышки, подшипника, поддона, сочленений.	Затяните соединения.
Нарушение целостности манжет валов.	Смените повреждённый элемент.
Нарушение целостности поддона, крышки.	Смените повреждённый элемент.
Выпадают или нарушены заглушки стержней включения, выключения, заглушки переднего подшипника срединного вала.	Поменяйте заглушки.
Повреждены подшипники
Нет, или маленькое количество смазки.	Поменяйте или долейте жидкость.
Снос сепараторов и колец подшипника из-за абразива.	Поменяйте элементы, демонтируйте и помойте поддон, поменяйте рабочую жидкость.
Чрезмерное трение подшипника валов.	Разъедините элемент, почистите изделие, покройте смазкой перед сборкой.

Раздатка нуждается в аккуратном обращении и периодическом осмотре. Часто, поводом поломки становится банальная езда на колёсах с нарушением режима давления. Не допускается постоянное использование передней пары колёс, изделие эксплуатируется по мере нужды. На работу влияет применение запасных частей не соответствующих требуемому качеству.

Сейчас будем разбирать саму коробку передач

Открутил крышку, открутил болты крепления фланца.Сейчас посмотрим, что там внутри. На вид пока ничего кардинального не вижу. Сейчас посмотрю, если что, расскажу. Видимо, проблема была вот в этом. Этот блок шестеренок, этот вал весь ходит ходуном, болтается. И здесь выдавило крышку, которая должна быть закручена.

Видимо, проблема в этом подшипнике блока шестеренок, потому что весь вал порой не зацепляется, потому что болтается. И еще у синхронизатора практически нет зубьев. У меня рядом есть знакомый специалист по ВАЗ, я сейчас с ним проконсультируюсь и продолжу ремонт.

Проконсультировался со специалистом, сказали, что подзамену идут оба подшипника промежуточного вала и подшипник первичного вала. Сточенный синхронизатор сказали не трогать, оставить так, потому что там нет ни сухарей, ни шариков. Он нормально будет работать. Надо еще поменять маслосгонную шайбу.

Съездил в магазин, купил подшипники: 50 208 с проточкой на первичный вал; 50 306 на промежуточный вал. Еще нужен без проточки 305-й подшипник открытый, но открытого не было, купил закрытый. Потом уберу эти резиновые штучки – будет открытый. Также герметик, прокладки на коробку, маслосгонные шайбы и болты на кардан.

Сейчас будем разбирать коробку. Чтобы снять промежуточный вал, надо снять эти шестеренки. Для этого я открутил этот болтик. Его надо открутить. Сейчас я буду выбивать ось. Все, выбил.

Теперь будем выбивать сам промежуточный вал. Для этого нам надо открутить эту гайку. И надо будет с той стороны бить по подшипнику, чтобы он сюда выпал. Сейчас посмотрим, как получится. Эту крышку выкрутить не получилось, потому что ее выдавило, и она пошла не по резьбе. Я ее просто выломал. Не знаю, есть такие в продаже или нет, она алюминиевая. Смотрите, что там произошло с подшипником — от него практически ничего не осталось.

Теперь нам надо выпрессовать первичный вал. Здесь на шестеренке есть такое место, где нет зубчиков. Ее надо поставить так, чтобы она не мешала выйти, чтобы зубья не цеплялись за эту шестеренку. Крутим, поставили, сейчас будем выпрессовывать. Нашел я отвертку такую железную, сейчас поставлю. Очень легко вышел этот первичный вал.

Пойдем дальше. Первичный вал мы вытащили, теперь приступаем ко вторичному валу. Надо открутить эти болты, снять эту стопорную шайбу, и по подшипнику туда ударить, чтобы подшипник вышел. Эти пластинки я уже открутил, которые держали подшипник в проточке. Теперь я снимаю стопорную шайбу, затем снимаю такую шайбу. Сейчас можно бить по подшипнику, чтобы он выходил. Теперь ударами молотка буду выпрессовывать подшипник. Подшипник надо отсюда вытащить, сейчас попробую. После снятия подшипника и снятия (неразборчиво 09:35) шайбы вытаскиваю вторичный вал.

Чтобы снять промежуточный вал, надо открутить эту гайку и туда его вбить. Сейчас попробуем, как это будет. Гайку промежуточного вала открутил, здесь осталась обойма от подшипника, и теперь будем вытаскивать шестерни. Он здесь весь разбирается и так должен выйти. Собираем, чтобы не забыть, как они стояли. Сейчас еще помою, почищу и приступлю к замене деталей и сборке коробки. Коробка разобрана, сейчас эту многовековую грязь очищу скребком. Потом попробую, у меня есть резак, можно и горелкой, это все обожгу, чтобы было чисто. Только потом буду все собирать.

Производим установку промежуточного вала.Одеваем сначала кольцо, затем маленькую шестерню, затем пойдет эта, поменьше. Затем так ставим большую. Только это все будем вставлять внутри, поэтому заново все разберем.

Теперь будем запрессовывать подшипник 50 306. С этой стороны запрессовали, переходим на другую сторону. Теперь запрессовываем подшипник с другой стороны. Устанавливаем вторичный вал. Прилепили ролики на солидол, сейчас будем вставлять во вторичный вал. Все, здесь больше пока ничего интересного нет. Сейчас будем собирать все, соединять с раздаткой. Самое интересное начнется, когда будем ставить ее на место.

Чтобы вставить коробку в раздатку, необходимо снять люк на раздатке и поправлять руками шестерни. Она должна совпасть со вторичным валом. Используя всевозможные подкладки, выставляю коробку вот так. Сейчас буду пытаться ее туда затолкать. Работу делаю один, не знаю, получится или нет. Пока снизу не получается поставить коробку, воткнул туда, но еще не попал за сцепление. Когда я переделывал полы в буханке, они у меня все сгнили, я предусмотрел вот такой люк, он на болтах держится. Сейчас попробую отсюда поднимать ее веревками и вставлять.

Что обязано насторожить опытного водителя?

Если в коробке передач появляются шумы, которых ранее не было слышно, то на данном этапе нужно провести диагностику КПП и, если необходимо, ремонт

При повторно возникших шумах желательно обратить внимание на подшипники, возможно, заменить их. Если шумы возникают на какой-то определенной передаче, то, скорее всего, причина в износившихся шестернях

https://youtube.com/watch?v=MJX5ifznz3E

Синхронизаторы могут выйти из строя, если в автомобиле тугое переключение передач. Следующей причиной может стать уменьшение уровня масла в картере или его отсутствие. Ремонт коробки требует качественной подготовки деталей, их шлифовки и расточки. Это сложный процесс, не каждый сможет сам выполнить такие работы.

Прежде чем перейти к ремонту КПП УАЗ 469, нужно изучить соответствующую литературу

Не просто посмотреть, а прочитать и обратить внимание то, что говорится о левой резьбе, расположении шайб, упоров и мелких деталях. Чтобы запомнить хронологическую последовательность действий в процессе ремонте, можно сделать шпаргалку для себя

Для автопрокладок желательно приобрести импортный герметик. Он качественнее, надежнее. Для смазки крутящихся деталей лучше всего использовать «Литол» – это самое доступное средство.

• https://prouazik.ru/remont/ustroystvo-kpp-469.html
• https://4x4funclub.ru/tekhnicheskie-danye/tehnicheskie-dannye-uaz-469/kpp-uaz-469/
• https://prokpp.ru/remont/kpp-uaz-469.html
• https://SpecMahina.ru/uaz/remont-kpp.html
• https://prometey96.ru/tyuning/remont-korobki-uaz-469.html
• https://autogur73.ru/kpp-uaz/komplektuyushhie-kpp/rychag-pereklyucheniya-peredach-kpp-uaz-469-3151.html
• https://MasloSpec.ru/skolko-masla-v-mkpp-korobke-peredach-uaz-469.html

Неисправности и ремонт

Первые признаки, указывающие на неполадки функционирования автомобильной системы, должны заставить автовладельца провести диагностику. В некоторых случаях это можно сделать собственными усилиями. Несложные поломки устраняются своими руками. Более сложные неисправности лучше доверить сервисному центру.

Признаки, указывающие на необходимость провести ремонт КПП УАЗ:

• ухудшение управления;
• скрипы и посторонние шумы при смене скоростей;
• самостоятельная активизация передачи.

В большинстве случаев, когда наблюдается нехарактерный шум, причина кроется в износе или дефекте подшипников и шестерни. Тугое переключение скоростей указывает на сбои функционирования синхронизаторов.

О необходимости проверки раздаточной коробки говорит ухудшение сцепления колес с дорожным полотном, повышенный уровень шума из области расположения агрегата. Повреждению способствуют: небрежная эксплуатация транспорта, несвоевременное техническое обслуживание, использование некачественных расходных материалов, топлива и трансмиссионного масла, отсутствие контроля в отношении объема рабочих жидкостей.

Другая группа проблем связана с протеканием масляной смеси из КПП. Возможные причины:

• превышение предельного объема масла в коробке;
• попадание в систему воды при заправке горючего;
• трещина на крышке агрегата или на картере.

Скоростная коробка УАЗ состоит из большого числа рабочих элементов и узлов. Их нормальное функционирование и взаимодействие обеспечивают надежное использование автотранспорта. Ремонт коробки передач не потребуется, если регулярно подвергать автомобиль техническому осмотру.

Регулировка механизма

После сборки и установки нового механизма переключения необходимо провести регулировку тяг и всей системы. Цель достигается сменой длины вертикальных и горизонтальных тяг. Последовательность настройки своими силами:

1. Рычаг переключения скоростей перевести в нейтральную позицию, а элемент, отвечающий за выбор передачи, переместить до упора.
2. 1 рычаг перевести в соответствующие скоростям 1 и 2 позиции. Контролируя отсутствие подтягивания элементов, соедините и зафиксируйте тягу выбора.
3. Аналогичные действия необходимо провести для других ступеней передач.

После работы следует проконтролировать полноту включения скоростей путем запуска первой передачи и заднего хода. Рычаг не должен соприкасаться с другими деталями и элементами управления. Оптимальная величина зазора — до 3 мм.

Как разобрать

Перед тем как отремонтировать КПП 5- или 4-ступенчатую (нового образца), необходимо внимательно изучить схему устройства, подготовить материал и инструменты. Для самостоятельного демонтажа агрегата потребуются:

• ключи: рожковые и торцевые;
• отвертки;
• молоток;
• монтажная лопата.

Большой вес изделия из-за контакта с раздаточной системой требует наличия помощника во время работы и снятия коробки.

После этого можно снимать автомобиль со смотровой ямы. Чтобы поставить на УАЗике новую коробку передач и заменить другие детали, предварительно внимательно ознакомьтесь со схемой устройства механизма.

Замена раздаточной коробки

Для установки новых комплектующих следует использовать только качественные детали, подходящие для модели автомобиля. Это залог комфортной езды, надежного функционирования всех элементов системы.

Процесс включает в себя следующие этапы:

1. Снятие и разбор агрегата.
2. Диагностика неисправностей.
3. Замена изношенных элементов или установка новой раздаточной коробки.

Для демонтажа устройства потребуется:

• зафиксировать транспорт на смотровой яме;
• опустить стояночный рычаг тормоза;
• перевести остальные элементы выбора и смены скоростей в нейтральную позицию;
• снять кожух, рукоятки, все соединяющие элементы провода, чехлы и облицовку.

Установить новый агрегат необходимо в обратной последовательности.

Продлить срок службы механизма поможет своевременное техническое обслуживание, диагностика основных и вспомогательных узлов, регулярная замена изношенных деталей, использование качественной топливной и масляной смеси, расходных материалов, бережная эксплуатация транспорта и следование рекомендациям производителя.

Подбор запчастей

Вообщем, решил отказаться от форсирования двигателя ГАЗ М-20 и поставить на свой ГАЗ-69 двигатель от Волги ГАЗ-21. Потихоньку, нашел 4-х ступенчатую КПП от УАЗа, а затем и раздаточную коробку от Буханки. Пластину от УАЗ-469Б, которая ставится между КПП и РК, найти не смог. Однако, попалась мне такая же от Буханки, но она была немного уже УАЗовской.

Также, нашел четыре подушки крепления двигателя от УАЗ или ГАЗ-51, т.к. они были практически одинаковые. Взял с запасом четыре пластины листовой пятерки и подогнал к ним большие отверстия подушек двигателя. Одним словом, все скомплектовал и ждал только отказа какого-нибудь агрегата.

Впечатления от модернизации машины

После модернизации машины, выехал на дорогу и сразу почувствовал изменения. Следует отметить, что резина на автомобиле осталась прежней от ГАЗ-69 размером 6.50-16, она была поуже УАЗовской и несколько легче. Поэтому, пользоваться первой скоростью смысла особого не было и я с легкостью тронулся со второй.

Стали заметно ниже шумы трансмиссии и 80 км/ч машина шла очень легко. Если же выжать газ в пол, то ГАЗ-69 разгонялся до 120 км/ч, но шума в салоне становилось порядочно. Расход топлива при спокойной езде составлял до 15 литров на 100 км.

Однако, вместе с плюсами, появились и небольшие минусы. Например, пропала тяговитость при езде по грязи. Если резко нажимал на газ, то из под колес вылетало практически все что там было, а вот двигаться в натяг, как с прежним мотором, уже не получалось, т.к. двигатель просто глох.

На твердых же дорогах, большая мощность двигателя и лучший подбор 4-х ступенчатой КПП, позволяли двигаться намного быстрее.

Стал даже на дороге замечать, что молодые солдатики при первой возможности, лезли во второй ряд с большим желанием обогнать меня со старта от светофора. Иногда и я участвовал в этих негласных соревнованиях и сначала, как ни странно, всегда отрывался вперед. Старый ГАЗ-69 легко уходил со старта от более нового УАЗ-469.

Помогала мне в этом не только более легкая резина и меньший вес старого Козла, но и то, что военный УАЗ-469 комплектовался редукторными мостами, а они не дают преимуществ при старте от светофора.

Однако, все это было давно, сейчас же двигатель ЗМЗ-409 не оставил бы шансов на победу. А может поставить ЗМЗ-409 на ГАЗ-69 и еще раз попробовать?

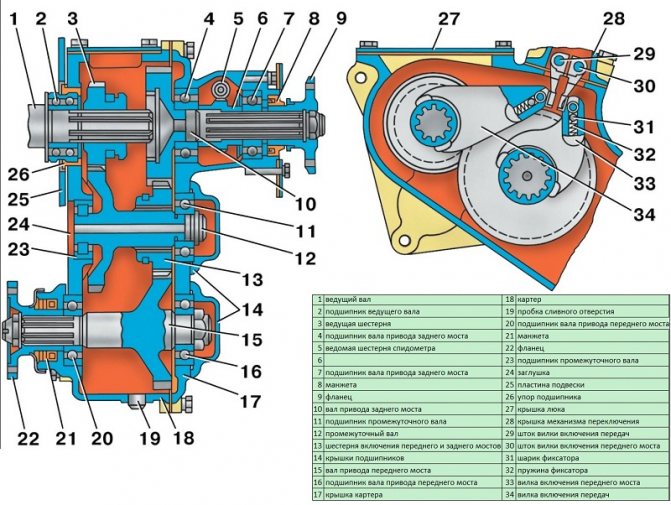

Раздаточная коробка УАЗ в деталях (буквально)

Схема раздатки УАЗ «Буханки» и «Патриота», например, образца 2015 года выпуска существенно отличается. Хотя принцип действия во всех случаях один. За счет разной конструкции производитель добивался более комфортных для водителя характеристик механизма.

Так, классическая раздаточная коробка на УАЗ старого поколения (встречается сегодня очень часто) – механическая. Она имеет основной ведущий (быстроходный), вторичный вал и 2 приводных. Валы (первичный и промежуточный) фиксируются подшипниками. В корпусе (под крышкой) – шестеренки с прямыми и/или косыми зубьями, а также сальники, фланцы, штуцера, предохранительный клапан, уплотнители и пробка для слива масла при обслуживании.

На схеме раздатки УАЗ этого типа (механической) в сборке автомобиля можно увидеть элементы узла стояночного тормоза. Они крепятся к ее картеру.

Новое поколение – электрические или электронные раздаточные коробки «Патриотов» – имеют большие габариты по сравнению с той же раздаткой УАЗ у «Хантер», и тем более у машин типа УАЗ-469. Отличия такого узла – косозубые передачи, наличие цепи Морзе и плоский переключатель на крышке КПП вместо рычага.

По сравнению с устройством раздатки УАЗ-469 и 452 («Буханка»), у электронных аналогов значительно короче задний вал, а передний – существенно усилен. Это определяет некоторые его преимущества: надежность конструкции, минимальные вибрации. Новые раздатки тише благодаря цепи Морзе. Впрочем, тех же эффектов можно добиться и с помощью тюнинга старых узлов.

Назначение узла

Для включения полного привода используется коробка передач УАЗ 469. Механизм является двухступенчатым. Это позволяет удвоить диапазон скоростей прямого и обратного хода. Снижение крутящего момента при движении по бездорожью уменьшает степень пробуксовки колес.

УАЗ 469 имеет постоянно подключаемый задний мост. Передняя ось регулируется. Его активация предусмотрена производителем для езды по некачественным поверхностям.

Корпус раздаточной коробки

Коробка передач в УАЗ 469 чугунная. В плоскости корпуса имеется деление, перпендикулярное оси валов. Два трубчатых штифта фиксируют взаимное положение половинок корпуса. Картер обрабатывается вместе с крышкой. По этой причине они не являются индивидуально взаимозаменяемыми.

В верхней части картера имеется люк. Он закрывается крышкой. При необходимости здесь устанавливается отбор мощности. РК центрируется в редукторе с помощью двухрядного радиально-упорного подшипника через промежуточный сепаратор. Между обеими коробками находится несущая пластина и уплотнения.

Картер коробки передач состоит из двух половин. Для предотвращения утечки масла, циркулирующего в камерах редуктора во время его работы, между ними устанавливается уплотнение. Сальники устанавливаются в местах установки валов, выступающих из корпуса. Они надежно удерживают смазочные материалы внутри узла во время движения автомобиля.

Коробка передач, шестерни и валы испытывают значительные нагрузки. Во время преодоления препятствий, когда задействованы все механизмы, металлические детали нагреваются. Масло внутри корпуса испаряется, и в полостях скапливаются газы.

Во избежание декомпрессии, для отвода вредных накоплений из картера наружу, производитель предусмотрел установку специального вентиляционного клапана — вентиляционного отверстия в верхней части корпуса коробки передач. Это устройство обеспечивает связь внутренней полости картера с атмосферой.

Механизм управления

Устройство выполнено в виде металлической крышки, прикрученной к коробке передач. На верхней части находятся два рычага. Перемещение первого рычага включает или выключает переднюю ведущую ось. Перемещение второго рычага снижает крутящий момент, передаваемый от трансмиссии.

Схема коробки передач УАЗ 469, представленная выше, отличается долговечностью, надежностью, прочностью. При регулярном обслуживании механизма можно добиться длительной безотказной службы, качественного выполнения всех режимов работы независимо от условий эксплуатации.

Схема переключения раздатки УАЗ 469

Специальная табличка, расположенная на видном месте в кабине автомобиля, информирует о работе коробки передач УАЗ 469. Схема рычага переключения для включения коробки передач, включения и отключения переднего ведущего моста и РК, наглядно демонстрирует все режимы движения. Устройства управляются дистанционно с места водителя.

Передний мост включается в режимах понижения, повышения и переднего моста путем нажатия на рычаги. За управление внедорожными функциями автомобиля отвечает раздатка УАЗ 469. Рычаги удобно расположены с правой стороны между сиденьями водителя и пассажира, рядом с рычагом переключения механической коробки передач.

Двухрычажная раздатка УАЗ 469, устройство

Двухрычажная раздаточная коробка является двухступенчатой, механической и имеет дополнительную понижающую передачу. 469-1800020 — с понижением 1,94 для осей с торцевым приводом, 31512-1800020, 3159-1800021-10, 3159-1800021-60 — с понижением 1,94 для осей одноступенчатых вагонов с колпаковой системой, 3741-1800020 — с понижением 1,94 для осей одноступенчатых вагонов с вагонной системой.

На некоторые автомобили семейства УАЗ-3151 удалось установить модернизированную мелкомодульную двухрежимную коробку передач 31514-1800022-50, в которой зубья шестерен переключения переднего и заднего мостов, а также валов привода заднего и переднего мостов выполнены с модулем 2,5 мм вместо 3,5 мм.

Для автомобилей семейства Уаз-3160 с четырехступенчатой коробкой передач номер детали малорежимной коробки передач — 3160-1800020-02, с пятиступенчатой коробкой передач — 31603-1800020.

Двухскоростная коробка передач выполнена в двухсекционном корпусе, состоящем из картера и крышки. Выходные валы уплотняются резиновыми втулками, запрессованными в крышки. Все соединения крышек с картером и стык картера уплотнены паронитовыми прокладками.

Переоборудование ГАЗ-69

Спустя какое то время, случилась поломка и я не стал латать Тришкин кафтан, а вытащил разом двигатель, КПП и раздаточную коробку.

Начал переоборудование с установки Волговского мотора. Закрепил его задней частью на поперечине двигателя, а под переднюю часть вварил кронштейны к раме, используя заранее заготовленные пластины.

Для того, чтобы состыковать КПП с РК, пришлось откручивать кузов и подымать его на 200 мм.

Закрепив КПП с раздаточной коробкой, приступил к изготовлению задних кронштейнов опоры раздатки, а когда закрепил раздатку, то снял задние крепления двигателя от траверсы.

Пришла очередь вырезать в кузове то, что не давало его посадить на место, чтобы в дальнейшем для снятия КПП и РК не приходилось его опять снимать.

Когда кузов был установлен, пришлось промежуточную ось привода сцепления укорачивать и опять сваривать, т.к. ее невозможно было поставить на место, ведь она не влазила между рамой и кожухом маховика.

Далее, настала очередь карданного вала. Родной задний кардан я найти не смог, поэтому пришлось решать проблему кустарным методом. Брал два карданных вала с тем условием, чтобы у одного из них была нормальная рабочая шлицевая часть. Вымерял расстояние между флянцами моста и раздаточной коробки, после чего резал их с этим расчетом как получалось почти пополам.

Затем, брал два уголка тридцатки и эти остатки карданов зажимал уголками в тиски. Уголки у меня выполняли роль центров. Потом, ложил на вилки карданов два электрода и выравнивал карданные валы так, чтобы они были в одной плоскости.

Сварщик прихватывал кардан сначала снизу, а потом и сверху. Далее, мы отпускали немного тиски и проворачивали кардан на 90 градусов. Опять сварщик прихватывал сначала снизу, а затем сверху. Потом, кардан извлекали из тисков и сварщик проваривал его сегментами с противоположных сторон. Ну и в конце процесса, варил уже капитально на второй шов.

Пластины балансировочные с карданов я не отрывал, а оставлял их на родных местах. Первый раз варить кардан было не обычно и страшновато, но во время движения он не бил и не гудел, а значит все прошло хорошо. Постепенно наловчившись, сваривал таким способом карданные валы на Волге и УАЗе лет 10, а может и больше.

После установки заднего кардана на автомобиль оказалось, что надо делать под него небольшой туннель на полу у задних пассажиров. Также, нужно было придумать различные крышки, чтобы закрыть полики, т.к. старые все пришлось переделать.

Передний кардан взял от Буханки, но он как известно имеет утоньшение, поэтому пришлось его укорачивать на токарном станке.

Выхлопную трубу поставил от УАЗ-469, но с какими то небольшими переделками. Поперечину под задней частью двигателя подрезал пару раз, чтобы она не мешала переднему кардану и крепил ее в нижней части к раздаточной коробки.

Глушитель пришлось вешать почти как на УАЗ-469 с выхлопной трубой на зад автомобиля. Перегнул тяги управлением газа, а также соединения водяных патрубков двигателя и радиатора. Бензомагистраль от бака к карбюратору, провел по левой стороне рамы. Воздушный фильтр также поставил от УАЗа. Вот вообщем то и все основные переделки.

Обслуживание раздатки

Эксплуатация УАЗ 469 требует регулярного обслуживания коробки передач. Техническое обслуживание включает в себя следующее:

Проведите визуальный осмотр РЦ. Осмотр должен выявить утечки смазки на прокладках и резиновых уплотнениях.
Проверьте места крепления трансмиссии к коробке передач

Обратите особое внимание на затяжку болтов крепления приводного вала.
Замените все смазочные жидкости и фрикционную смазку.
Одновременно производится замена масла в коробке передач и трансмиссии. Каждый владелец автомобиля имеет право самостоятельно определять, как часто менять смазку в своем автомобиле

Производитель рекомендует менять масло каждые 35-45 тысяч миль.

Раздатка уаз 469. Проверка

Преимуществом устройства распределения крутящего момента является то, что оно требует минимального вмешательства и обслуживания. Манипуляции заключаются в проверке уровня и замене смазки, проверке соединений на наличие повреждений. Перед работой с коробкой изделие очищается. Это помогает обнаружить скрытые трещины и утечки. При обнаружении таких симптомов выясняется причина явления. Дефектные детали раздатки УАЗ 469 заменяются, как правило, это уплотнительные элементы и сальники.

После очистки и визуального осмотра поверхности редуктора проверьте уровень смазки в изделии. Если количество жидкости недостаточно, вещество восполняется. Одновременно проверяется уровень смазки в коробке передач; это значение соответствует нижнему краю заливного отверстия. Если уровень трансмиссионной жидкости низкий, а уровень жидкости коробки передач высокий, доливать жидкость не нужно, так как общее количество вещества не изменилось.

Для детального осмотра коробки требуется разборка раздатки УАЗ 469. После промывки и сушки на воздухе сборка осматривается. Поддон и заглушки проверяются на наличие трещин и сколов. Дроссельные заслонки и прокладки заменены на новые.

Замена масла в коробке передач УАЗ:

Убедитесь, что состояние рабочих частей на валах и шлицах нормальное, а зубья шестерен не имеют износа и сколов. Даже если повреждение незначительное, изделие подлежит замене

Внимание уделяется подшипникам, истирание дорожек качения колец недопустимо. Также проверяются распорки, шарики, ролики и т.д

Зазоры, сколы, стук, неровный ход — все это сигналы к замене изделия.

Штоки и вилки заедают и деформируются, пружинные элементы теряют упругость, после чего изделия заменяются

Также обратите внимание на переключение передач, когда рычаги переключения передач автомобиля УАЗ Буханка застревают и заедают. Зубья муфты проверяются на наличие трещин

Самым слабым звеном в дифференциале является спутник. Небольшие дефекты заставляют отшлифовать изделие, в худшем случае заменить его.

Механизм привода

Привод РК состоит из следующих устройств:

• Карданный вал заднего ведущего моста. Этот узел жестко закреплен болтами на заднем карданном валу машины. Он установлен в шарикоподшипниках, что обеспечивает его свободное вращение.
• Карданный вал переднего ведущего моста. Это приводит в движение передний карданный вал. Он крепится с помощью специальной гайки.
• Промежуточный вал. Работа устройства заключается в подключении переднего моста или понижающей передачи.
• Вилка переключения передач. Переключает передачи, включая и выключая переднюю ось, а также для понижения передачи. Вилы механизма перемещаются на специализированных салазках. Каждая вилка имеет стопорный механизм. Устройства предотвращают самопроизвольное движение вил по брусу.

Двигатели устанавливаемые на ГАЗ-69

Вскоре в серию пошел автомобиль УАЗ-469Б, а т.к. новая машина была намного динамичнее и комфортабельнее, чем предыдущие модели, то большая часть владельцев ГАЗ-69, стала ставить на свои машины УАЗовские и Волговские моторы.

Однако, среди приверженцев более мощных двигателей, были и неравнодушные к мотору от УАЗ-450. За счет того, что он имел поршня с диаметром 88 мм, мощность двигателя достигала 62 л.с.

Такой блок цилиндров попался как то и мне, но поршня и кольца к нему были в то время в настоящем дефиците и найти их мне не удалось. Надо сказать, что единственный раз я случайно увидел такой редкий двигатель в сборе в металлоломе. После такой встречи, меня немного стали интересовать реставраторы старой техники, они ведь где то находят эксклюзивные детали.

Был в СССР и еще один двигатель за которым гонялись любители Козликов и который ценился у лесников и охотников гораздо выше, чем Волговский. Это был польский двигатель с автомобиля Nysa.

В своей родословной данный мотор имел корни от двигателя ГАЗ М-20, но был поляками модернизирован с сохранением старой размерности и переделан в верхнеклапанный. При мощности мотора в 70 л.с., он на низах тянул как чумовой и при езде в натяг, абсолютно не имел конкурентов.

Исходя из вышеописанного, реальным для меня претендентом на установку на автомобиль ГАЗ-69, стал Волговский мотор от ГАЗ-21. Однако, подготовка к операции по установке другого двигателя требовала времени и в моем случае сильно затянулась.

Приблизительно в то же самое время, мне попалась интересная статейка о модернизации производственных процессов и в ней делался вывод о том, что отдельно реконструировать один цех в производстве не имеет смысла, т.к. это не приведет к увеличению выпуска на всем предприятии.

Прочитав это и немного подумав, мне стало понятно, что если в моем случае поставить более мощный двигатель, то нужно тогда также ставить КПП и РК от УАЗа. Только тогда я получу максимальную выгоду от планируемого переоборудования. Говоря проще, после переделки у меня получится современный УАЗ в шкуре от ГАЗ-69.

Начало ремонта КПП УАЗ 452 своими силами: КП, раздаточная коробка

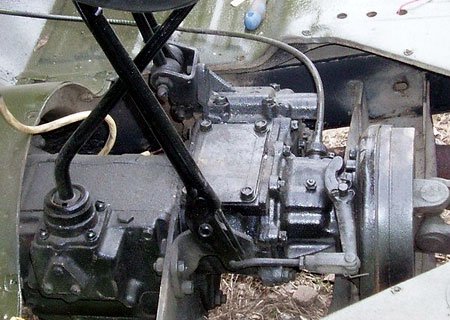

На большинстве моделей автомобиля этого типа обе детали представляют собой одно целое. Вес такого узла достигает 75-82 кг, поэтому вам понадобится помощник. Если на ремонтируемом автомобиле есть каркас безопасности, то можно для снятия под ремонт КПП УАЗ 452 своими силами использовать ручную лебедку.

Машину надо поставить на ровном месте, так как впоследствии придется ее передвигать на 0,5 м вперед или назад. Вначале сливают масло. У обоих коробок объем общий, но пробки для слива жидкости раздельные. Пока масло выливается, надо снять передние сидения и открутить их, а затем убрать половинки люка на пол машины. Далее наступает черед снятия тяг спидометра.

Когда масло стечет, заворачивают сливные пробки на место. Под барабаном ручного тормоза находится поперечина рамы, ее надо снять. Отключают муфты переднего моста и откручивают передний кардан. Если обнаружите на нем слабость гаек, то надо снять эту деталь.

Если ремонтируется КПП УАЗ 3303, надо быть поосторожнее с муфтами. Машину передвигают на 0,5 м (в любую сторону) и через люк снимают задний кардан. Отсоединяют глушитель от коробки раздачи и ослабляют имеющийся на нем хомут. Затем поочередно снимают такие детали, как:

• поддон сцепления;
• крепеж масленки от первичного вала (он находится справа, на колоколе);
• 4 болта, которые держат кожух вилок сцепления;
• регулировка штока цилиндра и вилка.

Раздаточную коробку обматывают веревкой и подвешивают. Снимают следующие детали:

• болты подушек;
• гайки, держащие крепление коробки с колоколом.

При этих действиях двигатель, когда производят ремонт КПП УАЗ 452 своими силами, надо подпереть домкратом. Когда коробка освободится, ее опускают и вынимают из-под машины. Рычаги надо предварительно снять. На колоколе надо заменить шпильки новыми.

Если нужно отремонтировать КПП УАЗ Патриот, то надо учитывать, что расположение коробки и колокола там обратное. Это относится и к расположению тяг. Но в целом технология под ремонт КПП УАЗ 452 своими силами подходит для использования.

Откручивают болты и гайки, разъединяют коробку передач и ее раздаточный аналог. Между ними установлена прокладка, укрепленная герметиком, поэтому придется несколько раз ударить по кронштейну крепления узла к раме.

Схема КПП УАЗ Патриот
