Самостоятельный ремонт брелка автосигнализации starline

Как настроить брелок — основные функции

По набору функций и основной, и дополнительный брелоки StarLine A93 похожи, если не считать того, что все комбинации с кнопкой «4» на дополнительном невозможны по причине ее физического отсутствия. Ряд функций активируются разными комбинациями кнопок на разных типах брелков.

Существуют три типа нажатий на кнопки, используемые при управлении – кратковременное, длительное и двойное. Длительное нажатие  осуществляется до подачи сигнала, в остальных случаях составляет около секунды. Двойное нажатие – это два кратковременных нажатия на кнопку в течение не более чем секунды. Если комбинация предусматривает последовательное нажатие разных кнопок, то первое из них – длительное (до звукового сигнала), второе – краткое.

Базовые настройки брелка Старлайн:

• постановка на охрану: краткое нажатие кнопки 1;
• снятие с охраны: краткое нажатие кнопки 2.

В обоих случаях автомобиль подает световые и звуковые сигналы, при тревожном событии в режиме охраны  звучит сирена.

Если ставим автомобиль на охрану, но он не должен при этом подавать сигналы (например, ночью под окнами у соседей), то используйте другие комбинации:

1.  Постановка: последовательно (см. выше) нажмите 1 и 1 на основном брелке либо выполните двойное нажатие 1 на дополнительном.
2.  Снятие: последовательно нажмите 2 и 2 на основном брелке или дважды нажмите 2 на дополнительном.

Видео:StarLine A63, A93 основные функции управления

В этом случае, тем не менее, при срабатывании тревоги в режиме охраны все равно подаются световые и звуковые сигналы. Поставить автомобиль на охрану в режиме уменьшенной громкости можно только с основного брелока, последовательно нажав кнопки 1 и 2. Как отключить громкие звуковые сигналы тревоги, не снимая машину с охраны? На обоих брелках это делается одинаково – кратковременно нажмите кнопку 2. Главное – не нажать ее случайно второй раз, так как машина при этом снимется с охраны!

Стоит запомнить еще одну комбинацию, управляющую режимом антиограбления – этот режим пригодится только в том случае, если Вы не носите брелок на одной связке с ключами автомобиля. При активации режима антиограбления сигнализация начнет в случайные, но сокращающиеся интервалы времени активировать цепи блокировок, не давая грабителю далеко уехать. На основном брелоке «антиограбление» активируется нажатием 1 и 3 длительно до звукового сигнала, на дополнительном – тем же способом, но используются кнопки 1 и 2. Отключить режим антиограбления можно только принудительно, при этом нажимается та же  комбинация кнопок. Дополнительно увеличит защищенность использование пин-кода (при этом на дисплее брелока активируется иконка «ПИН-КОД» — режим антиограбления выключится только после ввода кода.

Если ночью срабатывает датчик удара, его можно отключить, не снимая машину с охраны. Для этого  выполняем двойное нажатие кнопки 1 на основном или последовательное 2 и 1 на дополнительном. Похожим образом отключается дополнительный внешний датчик, если он установлен (двойное по 2 на основном, 2 и 2 последовательно на дополнительном). Датчик наклона отключаем только с основного брелка двойным нажатием кнопки 3.

На машинах, где подключены цепи автозапуска и выполнены соответствующие настройки сигнализации, принудительный запуск двигателя выполняется на основном брелоке длительным нажатием кнопки 1, на дополнительном – последовательным нажатием 1 и 3. Если повторно выполнить такое же нажатие при работающем двигателе, то таймер автозапуска сбросится: например, если длительность непрерывной работы мотора установлена в настройках на 10 минут, а на третьей минуте вновь зажать кнопку 1, то мотор проработает в общей сложности 13 минут.

Чтобы заглушить двигатель, можно просто снять машину с охраны, если Вы уже подошли к ней, или нажать другую комбинацию, чтобы режим охраны сохранился: последовательно 1 и 4 на основном или 1 и 2 на дополнительном.

Последняя комбинация, которую стоит запомнить, управляет замком багажника (если при установке управление багажником было предусмотрено): последовательно 2 и 1 на основном брелоке, двойное нажатие 3 на дополнительном.

Общая характеристика брелоков Старлайн разных моделей

Основные характеристики и особенности новых пультов для управления «сигналками» Старлайн:

1. В комплект поставки противоугонной установки для автомобиля входит два коммуникатора. В более ранних версиях использовалось два односторонних пульта, в современных моделях применяется один пейджер с дисплеем, второй — без. Независимо от количества клавиш устройство с экраном обладает обратной связью и возможностью мониторинга состояния авто.
2. Радиус действия брелоков зависит от модели сигнализации, а также внешних факторов. К последним относятся архитектура местности (плотность застроек и зданий), погодные условия, заряженность батарейки в пейджере, наличие помех. Появление шумов может быть вызвано трансформаторными подстанциями и промышленными предприятиями. В среднем радиус работы основного пульта составляет около 100-200 метров, запасного — не более 15 м.
3. Трех и четырех кнопочные устройства питаются от батареек разных классов. Это могут быть как обычные пальчиковые элементы питания, так и аккумуляторы стандартов CR2016, CR2025, CR2032 и т. д.
4. В разных моделях охранных систем применяется различная технология шифрования сигналов. Метод кодировки может быть динамическим или диалоговым. Второй вариант является более надежным, поскольку сигналы, отправляющиеся с блока управления на коммуникатор и обратно всегда имеют новый код.
5. Брелоки Старлайн могут оснащаться встроенными либо внешними антеннами. Этот элемент может быть скрытым, установленным внутри пейджера и подключенным по шлейфу к основной плате.

Фотогалерея: брелоки Старлайн разных моделей

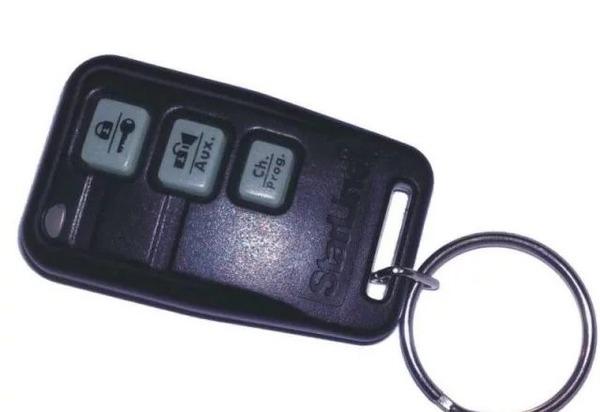

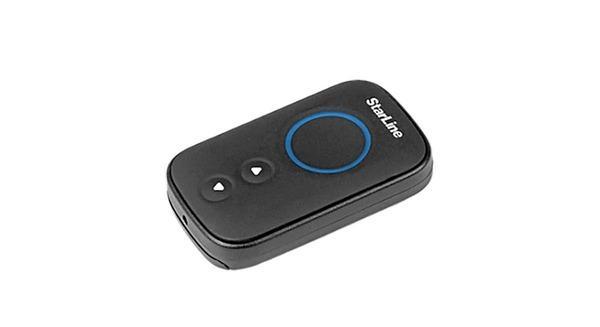

Дополнительный брелок Старлайн В9

Дополнительный брелок Старлайн А93

Дополнительный брелок Старлайн D64

Дополнительный брелок Старлайн A91

Старлайн В9

Старлайн А93

Старлайн Е90

Старлайн В64

Как разборка брелок сигнализации Starline

Многие брелоки модельного ряда сигнализаций StarLine сходны конструктивно, их разборка не представляет особой сложности. Порядок следующий:

1. Вынимается батарейка, предварительно снимается крышка отсека источника питания.
2. Выкручивается винт, соединяющий части корпуса, находится под пружиной контакта.
3. Отделяются верхняя и нижняя части корпуса. Разобрать можно по принципу снятия крышки мобильного телефона, освобождением пластиковых защелок.
4. Снимается прорезиненная панель кнопок, крепящаяся в отверстиях резиновыми штырьками.
5. Вынимаются, соединенные между собой две электронные платы. Крепятся защелками. Платы между собой соединены разъемами, большим со стороны полюса (-) батарейки. Аккуратными последовательными движениями разъемы разъединяются. Разъединение начинается со стороны большего разъема. Теперь можно заменить, отремонтировать компоненты пульта управления сигнализации.

Разобрать брелок автосиганилазации может каждый, при наличии соответствующего инструмента. Для этого достаточно маленькой отвертки плоской или крест, в зависимости от модели. Доступ к комплектующим пульта управления открыт. После ремонта сборка выполняется в обратной последовательности, вставляется батарейка, проверяется пульт управления автосигнализации.

Частые причины поломок брелка сигнализации автомобиля

Как уже было отмечено, наиболее часто причиной неработоспособности брелка является несвоевременная замена батарейки. На неисправность последней также указывает тусклое свечение светодиода питания брелка. И это не является поломкой.

На такой случай, под рукой всегда должна быть запасная батарейка для пульта управления сигнализацией. Можно попробовать реанимировать «умершую» батарейку, при помощи ее нагревания или незначительной деформации корпуса. Поднесите брелок к машине поближе, причем желательно к тому месту, где расположен центральный блок. После этого снова нажмите на кнопку. Этого бывает достаточно для открытия (закрытия) авто.

Если сигналка все же не реагирует – тогда остается открыть автомобиль и под звуки сирены отключить сигнализацию при помощи сервисной кнопки «Valet», которая есть практически в каждом автомобиле, оснащенном сигнализацией, за исключением уж очень древних или самопальных. Местонахождение этой кнопки у всех разное и о нем следует узнавать заранее, в сервисном центре, где производилась настройка и установка или из инструкции. После нажатия в большинстве случаев требуется вставить ключ в замок и включить зажигание, тогда сирена отключится.

Для различных сигнализаций действия отличаются. Например, в сигнализации Starline А1, А2 и А4 клавиша нажимается трижды, а для модели А8 по ней надо кликнуть четыре раза. Это надо успеть сделать за двадцать секунд после включения зажигания, поэтому сначала найдите сервисную кнопку. Выключите зажигание.

Однако, если брелок не подает признаков жизни и охранная сигнализация никак не реагирует на нажатие кнопок, поиск неисправности все равно следует начать с замены батарейки. Если действие не увенчалось успехом, тогда рассмотрим основные возможные поломки брелка, которые можно устранить самостоятельно:

• утеря работоспособности шлейфа из-за механических или другого рода повреждений;
• повреждение дисплея;
• при длительном использовании брелков кнопки или одна из кнопок не контактируют со схемой, или реагируют через раз, залипают;
• выход из строя самой кнопки, контакта или провода в результате естественного износа или механического воздействия (удара);
• отсутствия достаточно прочного крепления одного из элементов основной платы (отошли контакты), поломка одного из путей контактного соединения;
• слабая подсветка — светодиод индикатора горит тускло, экран темный;
• падение в воду, сильный удар об землю;
• нахождение при температурах, которые значительно выше или ниже необходимых;
• отсутствует обратная связь, система не отзывается на команды, посылаемые с брелка в следствии отвязки брелка (нарушение синхронизации между пультом и элементами, установленными на авто) или износа (повреждению) антенны приема передатчика.

Не менее частой проблемой является зависание брелка. Наличие такой проблемы может быть надиктовано разными по характеру причинами:

• воздействия на него мощных электромагнитных или радиоволн;
• сбой в синхронизации брелка с основным блоком, вследствие попытки запуска мотора на севшем АКБ;
• многократное использование брелка вне зоны его действия

Иногда брелок может зависать и с исправной батарейкой. Это происходит, когда сигнализация находится в зоне действия радиопередатчиков, так называемых — глушилок автомобильных сигнализации. Кроме того, работа брелка зависит и от степени заряда аккумуляторной батареи автомобиля. В первом случае необходимо выполнить аварийную разблокировку сигнализации и выехать из зоны действия передатчиков, во втором – заменить аккумулятор и переподключить проводку.

Например, если после выключения зажигания, или же после того, как машина заглохла, сигнализация срабатывает сама по себе. Это, скорее всего, свидетельствует о разрядке батареи аккумулятора. Машина не заводится, а сигнализация отреагировала на падение напряжения до отметки ниже 8В (такая штука нужна для того, чтобы предотвратить угон посредством снятия клеммы с батареи). Если это произошло, то необходимо отключить сирену и перейти к ремонту АКБ.

Бывает, что после замены батарейки сигнализация не заработала, тогда следует сделать синхронизацию пульта, используя индивидуальную для каждой сигнализации инструкцию. Зачастую, приходится вскрывать машину и под звуковой сигнал отключать сигнализацию посредством нажатия на кнопку программного режима. Локацию этой кнопки можно найти в инструкции.

Программирование и ремонт брелоков

Прописать брелоки может быть необходимо не только при первом подключении, но и в случае его утери либо поломки. Для второго варианта изначально придется найти и купить подходящий именно вам брелок. В большинстве случаев, если у вас универсальная популярная сигнализация, поиск не составит особого труда. Но, к сожалению, бывают случаи, когда из-за невозможности найти подходящий брелок, приходится менять всю сигнализацию целиком.

Штатный брелок Starline

Чтобы прописать дополнительные или новые брелоки придерживайтесь следующей инструкции:

• Выключаем двигатель и нажимаем «Валет» семь раз;
• Поворачиваем ключ в замке зажигания, но не заводим двигатель. Сирена должная издать семь сигналов, что скажет о том, что мы находимся в нужном режиме программирования;
• Одновременно зажимаем первую и вторую кнопку брелока. Сирена сработает один раз. Повторяем процедуру с последующими брелоками;
• Чтобы выйти из режима программирования, поверните обратно ключ зажигания, габариты при этом мигнут пять раз.

Важно! Записать можно только четыре брелока! Интервал между записью не должен превышать пять секунд!

Замена дисплея брелока

Теперь мы можем не только записать новые брелоки, но и отремонтировать старые. Что только с ними не случается и, пожалуй, треснувший дисплей – самая распространенная поломка.

Чтобы заменить экран, выполняем следующее:

Разбираем брелок, отвинчивая единственный болт в левом углу;
Снимаем сломанный экран;
Аккуратно защищаем спиртом контакты;
Теперь прикладываем новый, черными полосочками (контактами) точно так же как лежал старый, важно правильно попасть, но тут поможет только хороший глазомер;
И последнее, аккуратно нагреваем дисплей, чтобы мог схватиться клей, но не расплавились контакты. Можно использовать зажигалку.. Вуаля, у вас в руках брелок с целым дисплеем

Вуаля, у вас в руках брелок с целым дисплеем.

Инструкция по установке

Для установки сигнализации Starline D94 на авто потребуется:

• набор ключей с накидными головками;
• дрель со сверлами;
• набор для пайки: паяльная лампа, канифоль, олово и т.д.;
• термоусадочные трубки, изоляционная лента.

Автосигнализация устанавливается исключительно на автомобили с электрической цепью в 12 вольт. Главный блок желательно разместить в месте, защищенном от вибраций. Наиболее предпочтительным является место установки под приборной панелью – это гарантирует скрытость от посторонних взглядов, а также минимальную длину соединительных проводов. Фиксация блока происходит при помощи саморезов или двустороннего скотча, чтобы исключить вероятность самопроизвольного перемещения.

Приемопередатчик с сигнальным диодом крепится на лобовом стекле автомобиля. Основным условием является отдаленность от металлических деталей не менее 5-ти сантиметров, чтобы избежать помех или искажения при приеме сигналов. Датчик температуры в салоне крепится так, чтобы он находился вдали от источников тепла или прямых лучей солнца для корректной работы.Датчик температуры двигателя необходимо крепить на его корпусе, одним из болтов М6. Желательно присоединять его ближе к крышке картера, а не к головке цилиндров.

В подкапотном пространстве также монтируется сирена. Основное условие – избежать попадания влаги, а также разместить ее вдали от больших источников тепла, чтобы исключить оплавление рупора. Также провода подключения сирены не должны быть доступны из-под машины, чтобы злоумышленник не мог обрезать их.Датчик удара размещается вблизи центральной стойки. Желательно смонтировать его так, чтобы можно было получить доступ к настройкам чувствительности если он срабатывает слишком часто.

Сервисная кнопка Valet устанавливается в доступном, но скрытом от глаз месте. Подойдут внутренние стороны карманов для мелочевки, центральный тоннель между сиденьями, плоскость под декоративными заглушками передней панели и т.д.

Также для подключения и настройки автоматического запуска на автомобилях, оснащенных механической КПП потребуется программирование нейтрали и подключение концевиков к ручному тормозу. Если машина оборудована автоматической коробкой передач, то владелец обязательно должен переводить рычаг в положение паркинг, иначе автозапуск не будет произведен. Сначала монтируются все узлы, а затем система подключается, согласно схеме, указанной далее. Питание осуществляется по двум основным проводам:

• черный. Отрицательный контакт, который необходимо прикрепить к кузову автомобиля, это масса;
• красный. Плюсовой провод, который рекомендовано подключать к аккумуляторной батарее или замку зажигания.

Если автомобиль можно завести при помощи кнопки Старт, то подключение осуществляется несколько другим образом:

• красный контакт крепится к аккумулятору, однако через предохранитель, рассчитанный на силу тока не более 30-ти ампер;
• провод синего цвета подключается к педали тормоза;
• желто-черный кабель присоединяется к кнопке старта;
• желтый и зеленый контакт остаются незадействованными.

Для реализации автозапуска и турботаймера на Солярисе используется дополнительный алгоритм:

• красный провод подключается к батарее;
• желтый кабель к системе зажигания;
• зеленый – к выходу АСС;
• синий является дублирующим;
• черно-желтый контакт подсоединяется к стартеру.

Действия при отсутствии реакции на брелок

Частая ошибка владельцев современных сигнализаций – частое нажатие на кнопки брелка, когда сигнализация не реагирует на них (например, на стоянке у супермаркета). Дело в том, что сигнализации StarLine воспринимают частые посылки, не признаваемые из-за помех как корректные, как попытки взлома кодграббером, и на некоторое время блокируют прием: пытаясь несколько раз произвести одно и то же действие, Вы сами себе мешаете.

Причина потери реакции на брелок – рассинхронизация «плавающего» кода. Этим печально прославлены сигнализации семейства Sher-Khan Logicar. Но сигнализации StarLine лишены этого недостатка, так как диалоговый механизм связи не требует применения «плавающего» кода. Поэтому в 90% случаев при которых не работает брелок Старлайн при нажатие на кнопки означает неисправность.

Проще, когда Ваша сигнализация сконфигурирована с телематическими возможностями: на предыдущих поколениях для этого к центральному блоку подключался маячок в slave-режиме, сейчас GPS/GSM-модуль интегрируется в сам центральный блок. Для снятия автомобиля с охраны в этом случае  воспользуйтесь мобильным приложением (центральная кнопка на главном экране управления) или отправьте СМС с кодом 10 с телефона, подключенного к сигнализации как основной, на номер сим-карты, установленной в сигнализации.

Ещё кое-что полезное для Вас:

• Режим антиограбления Starline: что это и как его отключить
• Что делать, если иммобилайзер не видит ключ и не дает завести машину
• Что такое и как работают глушилки GPS и ГЛОНАСС для автомобиля

Видео: Как отключить сигнализацию нет связи с брелком

Если же телематика в Вашей сигнализации не установлена, остается возможность снятия с охраны без брелока, вводя аварийный ПИН-код. Учтите, что эта функция  настраивается изначально (индикация иконкой «ПИН-КОД» на экране основного брелока).

Для автомобилей с обычным замком зажигания:

• откройте дверь ключом;
• включите зажигание;
• кнопкой Valet введите первую цифру пин-кода, нажав ее соответствующее количество раз;
• выключите зажигание. Если в настройках задан однозначный код, то сигнализация снимется с охраны, в противном случае повторяйте шаги 3 и 4 для каждой цифры кода.

На автомобилях с кнопкой «Старт-Стоп» удобнее другой способ:

1. Откройте дверь ключом и не закрывайте.
2. Включите зажигание (вставив, например, ключ-карту автомобиля в слот на консоли).
3. Введите первую цифру кода нажатиями кнопки Valet.
4. Нажмите и отпустите педаль тормоза или рычаг ручника (при подключении сигнализации по Can-шине нет разницы, при аналоговом подключении реакция зависит от способа установки, но один из двух вариантов сработает точно).
5. Повторяйте шаги 3 и 4 для каждой последующей цифры.

Мы рекомендуем задать  пин-код, сменив заводской однозначный «3». Для установки кода нужно:

• войти в сервисное меню настроек – снять машину с охраны, пять раз нажать на кнопку Valet и включить зажигание;
• на экране основного брелока часы сменятся на индикацию AF;
• нажать кнопку 3 длительно (до звукового сигнала), затем кратко;
• нажимая кнопку 3, перейти к функции 09 настроек (в заводском значении она отобразится на экране как 09-1);
• нажимая кнопку 1, установите нужное значение функции – от однозначного (09-2) до трехзначного (09-4) персонального кода;
• выключите зажигание, чтобы сохранить настройку;
• 4 раза нажмите кнопку Valet и включите зажигание снова – сигнализация подаст 4 сигнала, демонстрируя переход в режим задания пин-кода;
• подтвердите вход, нажав сервисную кнопку 1 раз;
• не более чем за 5 секунд введите первую цифру кода, ее значение задается в диапазоне от 1 до 6 кнопками любого брелока (1 кратко=1, 2 кратко=2, 3 кратко=3, 1 длительно и кратко=4, 2 длительно и кратко=5, 3 длительно и кратко=6);
• при этом индикация на экране брелока сменится с PS—;
• если код в шаге 5 задан однозначным, выключите зажигание. Иначе повторите шаги 8 и 9 для второй и третьей цифр кода, при этом индикация на экране брелока меняется на PS3- (если вторая цифра задана как 3) и на PS35 (если третья цифра – 5).

Оптимальный вариант по надежности, естественно, код из трех цифр.

Стойкость к угону

Козырь систем StarLine – это высочайшая стойкость к интеллектуальному взлому, и StarLine A93 – это не исключение. Суть интеллектуального взлома – в имитации команд от штатного радиобрелока сигнализации кодграббером, достаточно повторить единожды перехваченную команду на снятие с охраны. В сложных же сигнализациях перехваченная команда повторно не используется, но дешифруется, и на основе извлеченного ключа шифрования кодграббер генерирует неограниченное количество новых команд, которые нормально воспринимает сигнализация.

StarLine же использует двойную защиту: передаваемые в эфир данные шифруются по протоколу AES128, который считается лишенным уязвимостей. Считав из эфира команду, угонщик не может извлечь из нее ключ шифрования иначе как перебором, а, учитывая количество возможных вариантов в 128-битном шифре (340282366920938463463374607431768211456 комбинаций!), это лишено практической пользы.

Второй рубеж обороны – применение диалогового кода. В сигнализации центральный блок, получив из эфира команду, либо исполняет ее, либо отправляет на брелок короткий пакет данных с информацией о состоянии сигнализации. В Старлайн же после восприятия команды центральный блок запрашивает у брелока задачу – зашифрованные данные, которые корректно обрабатываются брелоком, и ответ на эту задачу передаётся зашифрованным. Не зная сути этой задачи (она заложена в алгоритм и меняется динамически), кодграббер не сымитирует работу радиобрелока.

Ремонт брелоков

Хотя компания использует ударопрочный пластик, необходимость в замене корпуса или стекла брелока может возникнуть. Найти отдельные оригинальные детали трудно – сам производитель поставляет в продажу брелоки в сборе, но на Aliexpress при желании найдёте. А с учетом того, что китайцы давно и плодотворно собирают и клоны сигнализаций StarLine (они с некоторых пор продаются в России официально под маркой Red Scorpio, и у них совпадает даже полиграфия инструкций и буклетов (!)), и откровенные подделки, запчасти для брелоков StarLine представлены на азиатских торговых площадках в изобилии.

Для разборки основного брелока выньте батарейку, сдвинув задвижку батарейного отсека, затем выверните маленький саморез с крестовой головкой. Кроме него, половинки корпуса удерживают защелки: аккуратно поддев заднюю крышку со стороны кольца (удобно использовать гитарный медиатор, тонкую металлическую пластину), выводим крышку с пары защелок, а затем продолжаем расщелкивать их по периметру.

После этого извлекаем внутренности – основную плату, плату приемопередатчика и дисплей. При этом стоит отметить качество пайки микрокнопок – если в дешевых сигнализациях они припаяны корпусом к плате в двух точках, то у StarLine – в четырех, поэтому реже продавливаются, отрываясь от платы.

А вот заменить дисплей просто так на этом брелоке не получится – шлейф закреплен на плате, и без опыта работы с подобным монтажом удача в замене весьма сомнительна. Разбитый экранчик лучше менять в мастерской – подобных предложений на рынке много. Неисправный брелок часто становится причиной того, что сигнализация не открывает двери машины.

Брелок сигнализации Starline D94

Отдельно стоит похвалить пульт управления системы Старлайн Д94. Стильный дизайн по достоинству оценят владельцы внедорожников – имиджевый брелок с пиктограммой кроссовера и яркой графикой придется по вкусу всем. А понятные пиктограммы позволят быстро разобраться в функционале комплекса.

Помимо красоты брелок предлагает еще и практичность – корпус пульта выдерживает падение с высоты до 2,5 метра на асфальт. Отдельно стоит похвалить взаимозаменяемость брелка – в комплекте имеется еще два запасных корпуса (белого и бордового цвета), позволяющие устранить поломку за считанные минуты. Мягкая синяя подсветка не раздражает глаза в темное время суток, а кнопки с крупным тиснением позволяют управлять функциями вслепую.

Как разобрать брелок

Пульт системы Старлайн Д94 достаточно прочен, однако его можно сломать или повредить. В этом случае станет невозможно программирование некоторых функций, а также полноценное управление системой. Благо, трещины на корпусе легко устранить, ведь в комплекте имеется два дополнительных корпуса для пульта. Чтобы установить их, необходимо:

• снять крышку батарейки и извлечь питательный элемент;
• выкрутить один болтик крепления, а затем снять заднюю панель, сдернув ее с защелок;
• установить новый корпус и собрать его в обратном порядке.

Если же требуется замена треснувшего дисплея, то здесь необходим больший комплекс работ. В процессе потребуется:

• отвертка;
• паяльные принадлежности (лампа, олово, канифоль);
• запасной дисплей (стоимость запчасти – около 1500 рублей).

Как прописать брелок

Перед настройкой системы и программированием функций требуется привязка брелков к конкретному автомобилю. Процесс осуществляется при выключенном зажигании. Для того, чтобы привязать брелок, необходимо выйти в режим записи. Для этого потребуется выключить зажигание и семь раз нажать кнопку Valet.

Данная клавиша расположена в местах, скрытых от глаз злоумышленников. Потребуется проверить: карманы дверных карт с внутренней стороны, центральный тоннель между передними сиденьями, пространство вокруг рулевой колонки и педального узла. Место под декоративной крышкой передней панели возле блока предохранителей.

Необходимо нажать клавишу Valet семь раз, после чего включить зажигание. Автомобиль издаст семь звуковых и световых сигналов, подтверждающих переход в нужный режим. На брелке нужно зажать первую и вторую кнопку вплоть до мелодичного сигнала пульта. Аналогичным образом можно привязать запасной брелок — главное, чтобы интервал между действиями не превышал пяти секунд. Выход из режима настроек осуществляется путем выключения зажигания, после которого автомобиль трижды моргнет фарами.

Порядок устранения неисправностей

Большинство неисправных пультов управления сигнализации подлежат восстановлению. Процесс выполняется поэтапно:

1. Выявление места сбоя. Определяется путем разборки на составляющие компоненты. Визуальным осмотром проверяется целостность платы, детали на ней. Используя мультиметр, прозваниваются электрические цепи, проверяется батарейка, контакты посадочного гнезда.
2. Оцениваются возможности ремонта. Получив результаты диагностики, принимается решение по дальнейшим действиям. Некоторые автомобилисты решают разобрать пульт, незначительные повреждения устраняют самостоятельно. Это относится к замене корпусных деталей, зачистке, подпайке контактов, перепрограммированию, в соответствии с рекомендациями инструкции по эксплуатации. При необходимости следует заменить батарейку.
3. Проверка рабочего состояния в комплекте с автосигнализацией.
4. Более сложные поломки устраняются в специализированных мастерских. К ним относятся:

1. Замена экранов, кнопок, антенн.
2. Восстановление печатной платы.

В мастерских восстанавливаются брелоки сигнализаций к любым охранным системам, различной сложности и класса. При невозможности самостоятельно разобрать, рекомендуется сразу обратиться к специалистам. Для себя оставить смену батарейки и мелкий ремонт — чистка контактов от грязи, замена неисправных элементов при условии их наличии и необходимого опыта работы с паяльником. О том как правильно отремонтировать брелок автосигнализайии самостоятельно читайте на нашем сайте в советах от экспертов.

Распаковка брелка и официальная инструкция

Затарившись нужными компонентами и насмотревшись видео, я начал замену. Скажу сразу, что я решил брать дисплей именно на шлейфе, а не «на ножках», так как не хочу заморачиваться с напайкой кучи проводов и чтобы потом не париться с их укладкой.

Разбирается брелок очень просто — снимается батарейка и откручивается единственный винт. Останется только располовинить брелок.

Для удобства я снял антенный модуль (вытаскивается легко). Затем оторвал шлейф от платы. Далеко виновника не выкидываем, так как позже он понадобится! Затем нужно зачистить контактную площадку (оттирал спиртом и зачистил контакты канцелярским ножиком).

Далее вернемся к старому дисплею. В видео подсмотрел один полезный момент: на старом шлейфе можно «регулировать» температуру паяльника. Так как у меня паяльник подключен через трансформатор, на котором можно изменять выходное напряжение, то я просто «крутил ручку» пока не достиг того, что от паяльника перестал плавиться старый шлейф, но в то же время шлейф приклеивался к поверхности (в моём случае к листку бумаги).

После настройки паяльника нужно сначала «приклеить» шлейф к дисплею. Сначала я испугался, что мне попался дисплей с «оторванным» шлейфом, но когда я посмотрел видео, то успокоился, так как это везде так. Нужно на лицевой части дисплея с нижней стороны найти полупрозрачные «ножки». В них и нужно попасть черными полосками шлейфа. Отклеиваем бумажку от шлейфа и наклеиваем на ножки дисплея. Убедившись, что попали четко в ножки, проводим паяльником, чтобы всё приклеилось. Главное — не перестараться! После этого я на нижнюю часть дисплея наклеил маленькую полосочку двухстороннего скотча, чтобы дисплей четко сел на своё место. Затем загибаем шлейф на заднюю сторону брелка и отрезаем лишнее (шлейф идет чуть длиннее, чем нужно на всякий случай). Таким же способом прогреваем его паяльником и готово.

Ставим на место антенный модуль и накидываем батарейку для проверки. Вуаля!

Очень обрадовался, что всё получилось! Делал первый раз такое, было немного страшно! Но всё оказалось даже легко. Далее осталось поменять стекло в корпусе.

Но китайцы как всегда, в своём репертуаре! Выдавив старое стекло, я понял, что новое не подходит по размерам. Оно слегка больше положенного! Минут 20-30 подгонки на «нулёвке» я добился нужных размеров. Так как тонкого двустороннего скотча у меня нет, то я решил приклеить экранчик на клей. К сожалению, это привело к некоторому косяку, который меня теперь смущает… Каким то образом вместе с клеем растеклась черная краска контура и вышла за свои границы. Как говорится, первый блин комом. Но в любом случае, это гораздо лучше того, что было до этого!

Брелок не открывает двери

Инструкция на брелок Старлайн А91 указывает, что для разблокировки дверей на основном или дополнительном брелоке нажимается кратковременно кнопка 2. Отсутствие правильной реакции возможно двумя путями:

• автомобиль не снимается с охраны и не открывает двери;
• автомобиль нормально снимается с охраны, но двери не открывает.

В первом случае выполните те же проверки, что и в предыдущем разделе статьи. Частая проблема основного брелока – отходящая от платы из-за слишком сильных нажатий кнопка, так как она припаяна к плате под прямым углом, в то время как на дополнительном брелоке кнопки при нажатии только прижимает к плате.

Если же двери не открываются при нормальном снятии с охраны (то есть со связью все нормально), то необходимо проверить:

1. На автомобилях без штатного центрального замка: проводку к дополнительно установленным дверным актюаторам, предохранители на зеленом и синем проводах от 6-контактного разъема центрального блока сигнализации.
2. На автомобилях со штатным центральным замком – подключение цепей сигнализации к штатной проводке согласно карте установки для конкретной модели автомобиля.

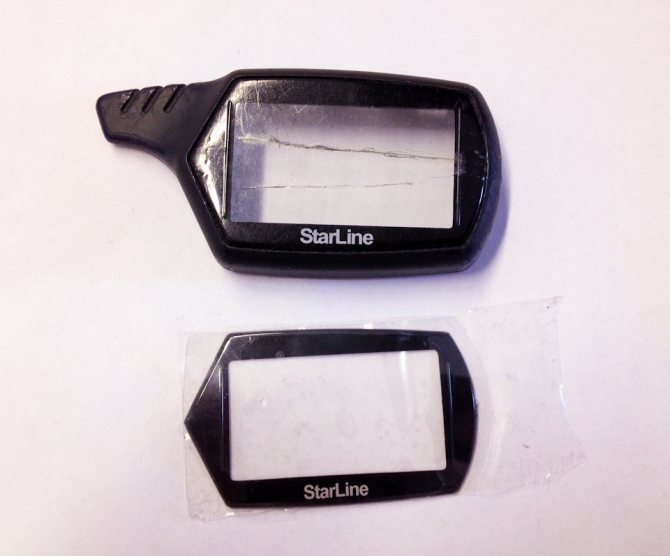

Как самостоятельно отполировать стекло брелка сигнализации старлайн?

Со временем от песка и постоянного трения в кармане брюк стекло, накрывающее экран брелка, может помутнеть от царапин. И помутнеть до такой степени, что информация на дисплее будет совершенно не читаема. В таком случае автовладелец задумывается, можно ли вернуть стеклу былую прозрачность?

Одним из вариантов будет замена стекла на новое. Особенно если на старом присутствуют глубокие царапины. Их полировкой убрать невозможно.

А вот если на стекле нет сильных царапин, без труда можно отполировать его для восстановления прозрачности. Для полировки нужна полировальная паста. Самая простая и дешевая для этого – паста ГОИ. Но вместо нее можно использовать обыкновенную зубную пасту или зубной порошок, которые легко найти. Еще понадобится тряпочка, желательно микрофибровая.

Перед началом работы стекло с брелка можно снять. Оно крепится на клей, либо на двусторонний скотч. Наносим небольшое количество пасты на стекло и начинаем растирать ее тряпкой. В среднем тереть нужно где-то 20 минут. Но если у вас не хватит терпения, воспользуйтесь специальной насадкой на шуруповерт или банально плотно намотать тряпку на сверло.

Если итоговый результат не удовлетворил вас – повторите полировку еще раз. И так до момента собственного удовлетворения. Для повышения эффективности, бывалые мастера рекомендуют смачивать тряпку в мягком растворителе или в WD-40.
