Защита трансформаторов предохранителями

Нормативные документы

Безопасность является важнейшим фактором как в производственных процессах, так и в повседневной жизни людей. Поэтому предохранители должны в обязательном порядке отвечать жестким требованиям существующих стандартов безопасности. Любой официальный производитель указывает, каким стандартам безопасности отвечает его продукция.

В различных странах существуют собственные регулирующие органы и нормативные акты. Для отечественного рынка интерес представляют в первую очередь стандарты МЭК. В частности:

• ГОСТ Р МЭК 60127-1-2005 Миниатюрные плавкие предохранители. Часть 1. Терминология для плавких предохранителей и общие требования к миниатюрным плавким вставкам;
• ГОСТ МЭК 60127-2-2013 Предохранители миниатюрные плавкие. Часть 2. Трубчатые плавкие вставки;
• ГОСТ МЭК 60127-3-2013 Предохранители миниатюрные плавкие. Часть 3. Субминиатюрные плавкие вставки;
• ГОСТ МЭК 60127-4-2011 Миниатюрные плавкие предохранители. Часть 4. Универсальные модульные плавкие вставки для объемного и поверхностного монтажа;
• ГОСТ 30801.5-2012 (МЭК 60127-5:1989) Миниатюрные плавкие предохранители. Руководство по сертификации миниатюрных плавких вставок;
• ГОСТ МЭК 60127-6-2013 Предохранители миниатюрные плавкие. Часть 6. Держатели предохранителей с миниатюрной плавкой вставкой.

Согласно ГОСТ Р МЭК 60127-1-2005, предохранитель представляет собой устройство, которое за счет расплавления одной или нескольких его деталей, имеющих определенную конструкцию и размеры, размыкает цепь, в которую оно включено, прерывая ток, если он превышает заданное значение в течение определенного времени. В этом же стандарте представлены характеристики предохранителей и общие требования к ним.

Как заменить предохранитель в стиральной машине

После того, как предохранитель был найден и извлечен из машины, понадобится мультиметр.

Этот прибор точно покажет, сломана ли деталь. Если да, то понадобится новая. Сколько она стоит, зависит от модели. Но обычно цена не высока.

При наличии нового компонента, он устанавливается на место старого предохранителя и приводит машинку в рабочее состояние.

+есть ли +в стиральной машине предохранитель

+есть ли предохранитель +в стиральной машине индезит

+как заменить предохранитель +в стиральной машине

indesit предохранители стиральная машина

где +в стиральной машине самсунг находится предохранитель

где +у стиральной машины предохранитель

где находится предохранитель +в стиральной машине

где находится предохранитель +в стиральной машине bosch

где находится предохранитель +в стиральной машине индезит

где находится предохранитель +у стиральной машины lg

где предохранитель +в стиральной машине индезит

замена предохранителя +в стиральной машине bosch

замена предохранителя стиральной машины

плавкий предохранитель стиральной машины

предохранители +на стиральные машины горение

предохранитель +в стиральной машине

предохранитель +в стиральной машине индезит

предохранитель +в стиральной машине самсунг

предохранитель +в стиральной машине самсунг wf7358s7v

предохранитель стиральной машины lg

предохранитель стиральной машины zanussi

предохранитель стиральной машины бош

предохранитель стиральной машины занусси

предохранитель тэна стиральной машины

ремонт стиральной машины предохранитель

сгорает предохранитель +в стиральной машине

стиральная машина bosch где предохранители

стиральная машина bosch предохранитель

стиральная машина lg f1089nd сгорает предохранитель

стиральная машина lg плавкий предохранитель

стиральная машина индезит сетевой предохранитель

ТОП магазинов стиральных машин и бытовой техники:

• mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
•  holodilnik.ru – Недорогой магазин бытовой техники.
• techport.ru — выгодный современный интернет магазин бытовой техники
• citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
• ru.aliexpress.com- запчасти для стиральных машин

Калькулятор расчета диаметра провода для плавких вставок предохранителей

Роль проводника в предохранителе выполняет плавкая вставка, которая при нормальном рабочем токе обеспечивает достаточную проводимость. Но, в случае чрезмерного превышения этого параметра, происходит перегрев с дальнейшим пережогом плавкой вставки.

Подбирается плавкая вставка как по типу защищаемой нагрузки, так и в соответствии с величиной номинального тока. Основным ее параметром является сечение, которое можно рассчитать следующим способом.

Теплота, выделяемая при перегорании проволоки рассчитывается по формуле:

где I – сила тока в проводнике, R – сопротивление, t – время протекания (как правило, выбирается от 0,2 до 2 секунд, в зависимости от защищаемого оборудования).

Также количество теплоты можно выделить через массу проводника, при этом:

где λ – удельная теплота плавления (выбирается из таблицы 1), а m – масса проволоки.

Металл	Удельная теплота плавления	Металл	Удельная теплота плавления
кДж/кг	кал/г	кДж/кг	кал/г
Алюминий	393	94	Платина	113	27
Вольфрам	184	44	Ртуть	12	2,8
Железо	270	64,5	Свинец	24,3	5,8
Золото	67	16	Серебро	87	21
Магний	370	89	Сталь	84	20
Медь	213	51	Тантал	174	41
Натрий	113	27	Цинк	112,2	26,8
Олово	59	14	Чугун	96-140	23-33

Из этих формул можно вывести равенство:

Массу круглой проволоки можно вычислить по формуле:

где, π – константа, d – диаметр проволоки, l – длина проволоки, ρ – плотность металла

Если подставить значение массы и вывести диаметр, получим следующую формулу:

если принять, что R = ( ρ * l ) / s, где s — это сечение проводника, тогда получим:

Чтобы избежать утомительных расчетов и изнурительной работы с таблицами для вычисления диаметра плавкой вставки, гораздо удобнее воспользоваться онлайн калькулятором. В котором вам необходимо указать материал проволоки и допустимую величину тока.

Выбор предохранителей для защиты силовых трансформаторов

Основные условия выбора плавких предохранителей силовых трансформаторов является следующие параметры.
Номинальное напряжение предохранителей и их плавких вставок должно быть равно номинальному напряжению сети:

Плавкие предохранители в СССР выпускались на номинальные напряжения, соответствующие ГОСТ 721—77, в том числе на 6; 10; 20; 35; 110 кВ. Номинальное напряжение указывается в наименовании предохранителя, например ПК-6, ПК-10, ПСН-10, ПСН-35 и т. п.

Установка предохранителя, предназначенного для сети более низкого напряжения, т. е. создание условия Uном пр < Uном. с не допускается во избежание к.з. из-за перекрытия изоляции предохранителя. Наряду с этим не допускается без специального указания завода-изготовителя применение предохранителя в сетях с меньшим номинальным напряжением из-за опасности возникновения перенапряжений при отключении к. з.
Номинальный ток отключения выбранного предохранителя должен быть равен или больше максимального значения тока к. з. в месте установки предохранителя:

Применительно к силовым трансформаторам ток /к. макс рассчитывается для трехфазного к. з. на выводах высшего напряжения трансформатора, т. е. там, где установлены плавкие предохранители. При этом режим питающей системы принимается максимальным, что соответствует наименьшему сопротивлению питающей системы до места подключения рассматриваемого трансформатора. Следует учитывать также подпитку места к. з. электродвигателями, включенными на той же секции, что и рассматриваемый трансформатор.
Номинальные токи отключения указаны в ГОСТ и заводских информация.

Предохранители напряжением свыше 1000 В выпускаются с номинальным током отключения от 2,5 до 40 кА (ГОСТ 2213—70). (Прежнее наименование номинального тока отключения — предельно отключаемый ток.)

Выбор плавких предохранителей 10 кВ для защиты трансформаторов

1. По номинальному напряжению: т. е. номинальное напряжение предохранителя Уном.пр дол­жно соответствовать номинальному напряжению сети: Uном = Uном.с
2. По номинальному току отключения: Iо.ном >= Iк.макс т. е. номинальный ток отключения предохранителя по его паспортным данным должен быть больше или равен максимальному значению тока к. з. в месте установки предохранителя. При расчетах токов к. з. следует учитывать подпитку места к. з. электродвигателями.
3. По номинальному току. Номинальный ток предохранителя равен номинальному току заменяемого элемента. Заменяемым, элементом предохранителя с мелкозернистым наполнителем, например типа ПК, считается патрон (один или несколько) с кварцевым песком, плавким.1 элементом, указателем срабатывания или ударным устройством, собранный в заводских условиях.

Номинальный ток предохранителей, защищающих силовые трансформаторы на сторонах 10 и 0,4 кВ, выбирается по таблице

Рекомендуемые значения номинальных токов плавких вставок 1ном вс предохранителей для трехфазных силовых трансформаторов
6/0,4 и 10/0,4 кВ

	Номинальный ток, А
Мощность трансформатора, кВ* А	трансформатора на стороне	плавкой вставки на стороне
0,4 кВ	6 кВ	10 кВ	0,4 кВ	6 кВ	10 кВ
25	36	2,40	1,44	40	8	5
40	58	3,83	2,30	60	10	8
63	91	6,05	3,64	100	16	10
100	145	9,60	5,80	150	20	16
160	231	15,4	9,25	250	32	20
250	360	24,0	14,40	400	50	40
400	580	38,3	23,10	600	80	50
630	910	60,5	36,4	1000	160	80

Примечание Предполагается, что на стороне 0,4 кВ применены предохранители типа ПН-2, на стороне 6 кВ—типа ПК-6, на стороне 10 кВ—типа ПК-10.

Предохранители для защиты трансформатора напряжения по стороне ВН

Трансформаторы напряжения 110 кВ и выше защищают только по стороне низкого напряжения автоматами или предохранителями. Для трансформаторов напряжения 6, 10 и 35 кВ расчет тока для плавкой вставки не производится.

Предохранитель для защиты трансформатора напряжения по стороне ВН выбирается только по классу напряжения. Для каждого класса напряжения выпускают специальные предохранители типа ПКН (ПН) – 6, 10, 35 (в зависимости от класса напряжения), они применяются исключительно для защиты трансформаторов напряжения.

Недостатки защиты трансформаторов на предохранителях

Защита предохранителями конструктивно осуществляется наиболее просто, но имеет недостатки — нестабильность параметров защиты, что может привести к недопустимому увеличению времени срабатывания защиты при некоторых видах внутренних повреждений силовых трансформаторов. При защите предохранителями возникают сложности согласования защит смежных участков сети.

Читать так же:

• Основные виды релейных защит трансформаторов
• Газовая зашита силового трансформатора
• Принцип  действия дифференциальной защиты трансформатора

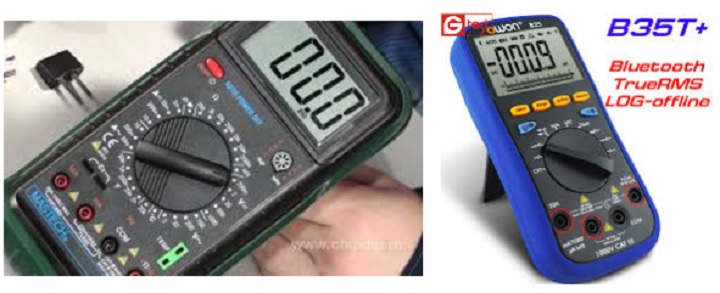

Как проверить предохранитель с помощью мультиметра

Если у вас есть мультиметр, тогда проверить предохранитель можно двумя способами.

Проверка напряжения

Первый способ — измерить напряжение на обоих контактах (выводах) предохранителя. На маленьких предохранителях есть верхняя часть обоих выводов, выступающая сквозь корпус предохранителя. Это позволяет измерять напряжение на каждой стороне предохранителя, не вынимая его.

Установите мультиметр в режим измерения постоянного напряжения (=U). Подсоедините щуп COM (черный) к минусу или металлической части кузова. Установите стояночный тормоз и поверните зажигание в положение ON (ВКЛ).

Зажигание должно быть включено, потому что при выключенном зажигании не на все предохранители подаётся напряжение. С помощью положительного щупа (красного) проверьте напряжение на обеих сторонах каждого предохранителя. Предохранитель, это просто электрический проводник.

Если на одной стороне предохранителя 12 В, а на другой стороне напряжения нет — предохранитель перегорел.

Этот метод хорошо работает, когда необходимо проверить много предохранителей одновременно.

Проверка сопротивления

Если вы уже вытащили предохранитель, но не ясно, перегорел он или нет, вы можете проверить его сопротивление. Сопротивление обратно пропорционально току. Чем ниже сопротивление, тем выше ток.

Другими словами, между двумя контактами предохранителя должна быть непрерывность. Перегоревший же предохранитель покажет очень высокое сопротивление (бесконечность).

Чтобы измерить сопротивление любого электрического оборудования, оно должно быть отключено от электрической цепи. Вы не можете измерить сопротивление, пока оборудование подключено или включено. Переключите мультиметр на «Ом» и подключите щупы, как на фото.

Если предохранитель перегорел — мультиметр показывает OL, что означает отсутствие непрерывности или сопротивление выше, чем можно измерить. Если предохранитель исправен, мультиметр показывает 0 Ом.

Смотрите видео, как проверить предохранитель с помощью зажигалки или мультиметра:

Назначение и принцип действия

Основная задача плавких предохранителей – защита электрической сети и электрооборудования от сверхтоков, возникающих при коротком замыкании или в результате критических перегрузок. При этом они обеспечивают бесперебойную работу защищаемых цепей в номинальном режиме.

В отличие от автоматического выключателя, часто применяемого в электротехнике, плавкая вставка срабатывает только один раз, после чего он подлежит замене. Однако срабатывает такое устройство со стопроцентной вероятностью, в то время как автоматика после многократного отключения может подвести. Именно поэтому для защиты дорогостоящего оборудования используют плавкие вставки. Не отказываются от применения этих защитных устройств и в силовых цепях.

Устройство и принцип защиты

В конструкции плавкого предохранителя есть два основных элемента: корпус (держатель) с контактами и плавкую вставку (рисунок 1). Строго говоря, только сочетание этих элементов можно называть предохранителем. Очень часто деталь плавкой вставки (особенно если она заменяемая) называют плавким предохранителем. В данной статье мы тоже иногда будем придерживаться этой традиции.

Рис. 1. Конструкция плавкого предохранителя

Рабочим элементом вставки является проводник из меди или сплава металлов. Благодаря этому плавкому элементу происходят отключения цепи в критических ситуациях.

В качестве плавкого элемента может быть одна или несколько медных проволок, пластина либо фигурная деталь. Эти проводники помещаются в жаропрочный корпус: стеклянный, керамический (рис. 2) или пластиковый. В зависимости от назначения, пространство вокруг плавкого элемента может быть заполнено кварцевым песком или окружено легкоиспаряющимся веществом, предназначенным для гашения электрической дуги.

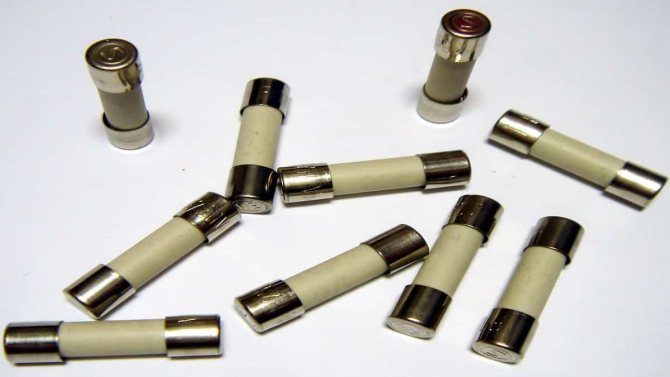

Рис. 2. Керамические плавкие вставки

При прохождении номинальных токов через проволоку вставки, она незначительно нагревается, не достигая температуры плавления. Но в режиме короткого замыкания резко возрастает величина тока, что приводит к плавлению вставок. Это приводит к разрыву цепи.

Нагревание предохранителя происходит также при перегрузках, то есть в результате превышения номинального напряжения на защищаемом участке цепи. При достижении рабочих напряжений величины, называемой током отключения, температура плавкого элемента возрастает до точки плавления и цепь разрывается. После восстановления параметров цепи плавкую вставку необходимо заменить.

Плавкие вставки имеют некую инерционность срабатывания. При КЗ задержка незаметна, так как в этом случае плавкий элемент нагревается молниеносно.

Иначе обстоит дело в случаях с перегрузками. Для достижения температуры плавления требуется больше времени. Поэтому, чтобы повысить скорость срабатывания, элементам вставок придают специальную форму и нагружают их силами упругости (один конец пластины соединяют с растянутой пружиной).

В некоторых моделях под действием пружины наружу выходит штифт, называемый индикатором срабатывания (рисунок 3). Он выступает в роли указателя срабатывания и свидетельствует о том, что вставку надо менять.

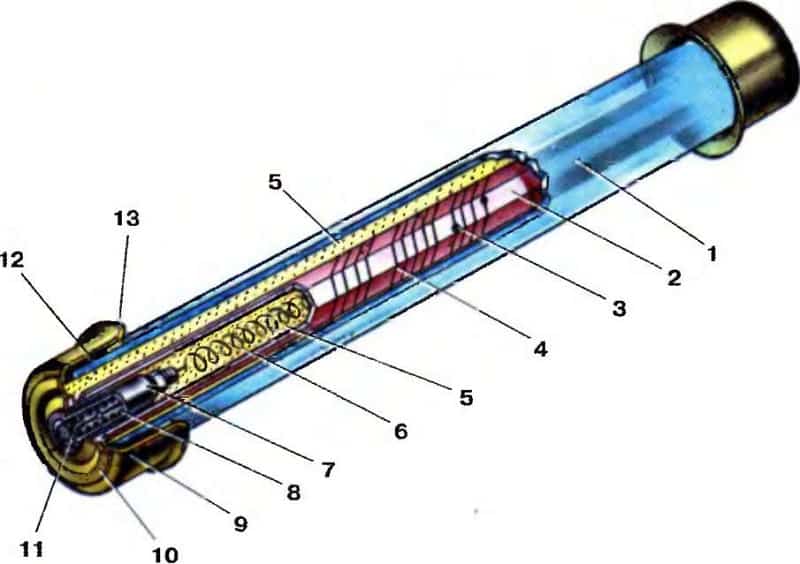

Рис. 3. Строение плавкой вставки

Цифрами на рисунке обозначено:

• I – патрон;
• 2 – плавкая пластина;
• 3 – шарики из олова;
• 4 – плавкая вставка;
• 5 – кварцевый песок;
• 6 – пружина;
• 7 – текстолитовая шайба;
• 8 – спусковой механизм указателя срабатывания;
• 9 – колпачок;
• 10 – ободок колпачка;
• 11 – указатель срабатывания;
• 12 – асбоцементная прокладка;
• 13 – цементная заливка.

В ряде случаев для увеличения скорости срабатывания используют вставки с параллельно натянутыми проволоками разных диаметров. Перегорание самой тонкой проволоки увеличивает нагрузку на остальные элементы, ускоряя их плавление.

С целью снижения перенапряжений в некоторых конструкциях вставок применяют проволоки с разными сечениями отдельных участков. При срабатывании такого предохранителя, первым перегорает участок с наименьшим сечением вставки. Если пары расплавленного металла спровоцируют в точке разрыва электрическую дугу, то перегорит участок с большим сечением.

Конструктивные особенности предохранителей можно узнать по их маркировке. К сожалению, время-токовые характеристики наносятся не на все типы изделий. Но модели, на которые нанесены буквенно-цифровые коды, можно легко классифицировать по их назначению.

Типы плавких предохранителей

По назначению и конструкции плавкие предохранители бывают следующих типов:

• Вилочные (в основном применяются для защиты электропроводки и приборов в автомобилях);
• С слаботочными вставками для защиты электроприборов с током потребления до 6 ампер;
• Пробковые (устанавливаются в щитках жилых домов, рассчитаны на ток защиты до 63 ампер);
• Ножевые (применяются в промышленности для защиты сетей при токе потребления до 1250 ампер);
• Газогенерирующие;
• Кварцевые.

Рассмотренная в статье технология ремонта предназначена для восстановления вилочных, со слаботочными вставками, пробковых и ножевого типа предохранителей.

Трубчатые плавкие предохранители

Предохранитель трубчатой конструкции представляет собой стеклянную или керамическую трубочку, закрытую с торцов металлическими колпачками, которые соединены между собой проволокой калиброванной по диаметру, проходящей внутри трубочки. Внешний вид трубчатых плавких предохранителей Вы видите на фотографии.

К колпачкам проволока приваривается точечной сваркой или припаивается припоем. В предохранителях, рассчитанных на очень большие токи, часто полость внутри трубочки заполняют кварцевым песком.

Автомобильные плавкие предохранители

Предохранители в автомобилях выходят из строя очень редко. Обычно только в случаях, когда отказывает оборудование.
Чаще всего при перегорании . Дело в том, что когда обрывается нить накаливания у лампочки, образуется Вольтова дуга, нить при этом сгорает и становится короче, сопротивление резко уменьшается и величина тока многократно увеличивается.

Бывает, плавкий предохранитель в автомобиле сгорает и при заклинивании стеклоочистителей. Реже при коротких замыканиях в электропроводке. На фотографии Вы видите широко применяемые автомобильные плавкие предохранители ножевого (вилочного) типа. Под каждым предохранителем приведен ток его защиты в амперах.

Перегоревший предохранитель в авто положено заменять предохранителем такого же номинала, но можно его и отремонтировать, заменив перегоревший в предохранителе провод медным соответствующего диаметра. Напряжение бортовой сети автомобиля значения не имеет. Главное – соответствие тока защиты. Если трудно определить номинал сгоревшего авто предохранителя, то можно воспользоваться цветовой маркировкой.

Цветовая маркировка автомобильных предохранителей

Ток защиты, Ампер	5,0	7,5	10,0	15,0	20,0	25,0	30,0	40,0	60,0	70,0
Цвет корпуса предохранителя	оранжевый	коричневый	красный	голубой	желтый	прозрачный	зеленый	фиолет	синий	черный

Какой предохранитель отвечает за прикуриватель?

Причины выхода из строя предохранителя

К автомобильному прикуривателю подключаются практически все устройства, которые нужны для полноценного функционирования автомобиля. При перегрузке гнезда возможен выход из строя предохранителя. Также поломка может быть вызвана нестабильностью работы в электрической цепи.

Где располагается предохранитель прикуривателя?

Если блок перестал работать, то в первую очередь нужно проверить состояние предохранителя. Предохранитель на прикуриватель чаще всего располагается в блоке плавких предохранителей.

В новых автомобилях практически все предохранители имеют свою маркировку, а рядом с блоком предохранителей имеется схема расположение каждого из них. Если неизвестно расположение предохранителя, то можно воспользоваться несколькими способами для его поиска.

В мануале по эксплуатации транспортного средства обычно указывается расположение блока предохранителей. Плавкий предохранитель располагается преимущественно в нём.

Важно учитывать, что в иномарках может быть несколько блоков с реле и предохранителями. Обычно один из блоков находится в салоне машины и найти его очень просто слева от торпеды

Второй блок устанавливается под капотом и чаще всего находится недалеко от аккумулятора.

Иногда встречаются ситуации, когда нужный предохранитель отсутствует в блоке, поэтому необходимо дополнительно осмотреть блок реле, так как искомый элемент может быть обнаружен именно там.

После того, как был обнаружен вышедший из строя предохранитель, менять его нужно в соответствии с инструкцией.

Самым простой способ поиска нужного предохранителя состоит в тщательном изучении блока и его надписей. Чаще всего расположение плавких предохранителей указывается на крышке блока, поэтому выбрать из десятка ПП нужный элемент не составит труда даже неопытному автолюбителю.

Самая доступная информация по каждой модели авто находится в интернете. Многие автомобилисты делятся информацией, что делать, если деталь стала перегорать очень часто или ее трудно отыскать в схеме электрооборудования авто. В этом случае помощь опытных автолюбителей может быть как нельзя кстати.

Даже после нахождения нужного блока и предполагаемого предохранителя могут возникнуть сложности. В блоке плавких предохранителей находится очень много элементов, поэтому обнаружить сразу нужный может быть достаточно сложно.

Если известно, что предохранитель отвечает только за одно устройство, то обязательно нужно выяснить расположение правильного элемента. Ремонт может состоять также из отсоединения предохранителя от реле и после установки нового элемента повторного его монтажа.

10-ка лучших статей

• Простой и надёжный металлоискатель своими руками — 205 478 просм.
• Ремонт микроволновой печи своими руками — 191 235 просм.
• Зарядное из компьютерного блока питания. — 185 675 просм.
• Простой металлоискатель своими руками — 185 209 просм.
• Автомобильные зарядные устройства. Схемы. Принцип работы. — 160 318 просм.
• Простая и надёжная схема терморегулятора для инкубатора — 153 048 просм.
• Простое автоматическое зарядное устройство — 116 348 просм.
• Разнообразие простых схем на NE555 — 113 503 просм.
• Самогонный аппарат своими руками — 110 445 просм.
• Как самому поменять разъём USB? — 103 339 просм.

Принцип действия плавких предохранителей

Принцип действия одноразовых защитных устройств очень простой. Внутри каждого из них находится калиброванная проволока, соединяющая контакты. Если значение тока не превышает предельно допустимых норм, происходит ее нагрев примерно до 70 градусов. Когда электрический ток превышает установленный номинал, нагрев проволоки существенно увеличивается. При определенной температуре она начинает плавиться, в результате чего происходит разрыв электрической цепи. Перегорание проводка происходит практически мгновенно. Из-за этого предохранители и получили свое название – плавкая вставка.

В разных конструкциях плавкой вставки предохранителя подбирается таким образом, чтобы срабатывание происходило при установленном значении тока. В процессе эксплуатации плавкие предохранители периодически выходят из строя и подлежат замене. Как правило их не ремонтируют, однако многие домашние мастера вполне успешно проводят их реставрацию.

Поскольку перегорает лишь сама проволока, а корпус остается целым, необходимо заменить ее и устройство продолжит выполнять свои функции. Новые технические характеристики зачастую не только не уступают старому прибору, но и во многом превосходят его, поскольку качество ручной сборки всегда выше заводской. Основным условием является правильный выбор материала проводника и расчет его сечения.

Электрик в доме

Диаметр провода для предохранителя

Плавкие предохранители

Иногда бывает нужно срочно заменить перегоревший предохранитель, а нужного нет под рукой. Но можно отремонтировать старый предохранитель, но при этом правильно подобрать диаметр провода для предохранителя или для плавкой вставки. В одной из предыдущих статей был рассмотрен подбор диаметра провода для предохранителя, точнее для обычной бытовой электрической пробки. Поэтому таблица подбора диаметра проволоки была приведена только для этих пробок. В этой статье я опубликую более полную таблицу, практически для любых плавких предохранителей.

Не смотря на огромное количество различных конструкций, все плавкие предохранители работают по одному и тому же принципу — перегорание заключённой внутри корпуса проволочки(проволочек) при превышении допустимого тока, проходящего через предохранитель. Плавкие предохранители (вставки) используются до сих пор в очень многих схемах, хотя постепенно их вытесняют автоматические предохранители. Поэтому будет не лишним знать как можно починить перегоревший предохранитель в автомобиле, пробку в квартире или на даче, плавкую вставку в электрощите, предохранитель в телевизоре, радиоприёмнике и т.д…

Некоторые вставляют вместо перегоревшего предохранителя толстую проволоку или гвоздь, но это может привести к поломке электроприборов и даже к пожару. Не делайте этого, лучше правильно рассчитайте необходимый диаметр проволочки.

Ремонт предохранителя

Принцип ремонта любого предохранителя прост — поставить новую проволоку взамен перегоревшей. Как это сделать можно посмотреть на примере ремонта электрической пробки. Для предохранителей, рассчитанных на большие токи, необходимо припаять проволочку, просто прикрутить будет недостаточно, будет плохой контакт, соединение начнёт нагреваться и может оплавить зажимы(гнездо,патрон) предохранителя. Для маломощных предохранителей можно зачистить концы проволочки ножом и просто накрутить несколько витков на контакты предохранителя, но при токе более 10А я этого делать не советую.

Если же запаять проволочку как было, то получится (при правильном подборе проволочки) практически новый предохранитель, не уступающий заводскому.

Таблица подбора диаметра провода для предохранителя

Таблица подбора диаметра провода для предохранителя

Как измерить или вычислить диаметр имеющейся под рукой проволочки было описано тут.

Будет интересно почитать:

Устройство электропроводки в жилом помещении

Электрический ток

Пробки электрические

Рубрики: Неисправности в электропроводке, Устройства защиты Метки: защитные устройства, сечение кабеля, Устройства защиты, электричество

Назначение и принцип действия

Основная задача плавких предохранителей – защита электрической сети и электрооборудования от сверхтоков, возникающих при коротком замыкании или в результате критических перегрузок. При этом они обеспечивают бесперебойную работу защищаемых цепей в номинальном режиме.

В отличие от автоматического выключателя, часто применяемого в электротехнике, плавкая вставка срабатывает только один раз, после чего он подлежит замене. Однако срабатывает такое устройство со стопроцентной вероятностью, в то время как автоматика после многократного отключения может подвести. Именно поэтому для защиты дорогостоящего оборудования используют плавкие вставки. Не отказываются от применения этих защитных устройств и в силовых цепях.

Устройство и принцип защиты

В конструкции плавкого предохранителя есть два основных элемента: корпус (держатель) с контактами и плавкую вставку (рисунок 1). Строго говоря, только сочетание этих элементов можно называть предохранителем. Очень часто деталь плавкой вставки (особенно если она заменяемая) называют плавким предохранителем. В данной статье мы тоже иногда будем придерживаться этой традиции.

Рис. 1. Конструкция плавкого предохранителя

Рабочим элементом вставки является проводник из меди или сплава металлов. Благодаря этому плавкому элементу происходят отключения цепи в критических ситуациях.

В качестве плавкого элемента может быть одна или несколько медных проволок, пластина либо фигурная деталь. Эти проводники помещаются в жаропрочный корпус: стеклянный, керамический (рис. 2) или пластиковый. В зависимости от назначения, пространство вокруг плавкого элемента может быть заполнено кварцевым песком или окружено легкоиспаряющимся веществом, предназначенным для гашения электрической дуги.

Рис. 2. Керамические плавкие вставки

При прохождении номинальных токов через проволоку вставки, она незначительно нагревается, не достигая температуры плавления. Но в режиме короткого замыкания резко возрастает величина тока, что приводит к плавлению вставок. Это приводит к разрыву цепи.

Нагревание предохранителя происходит также при перегрузках, то есть в результате превышения номинального напряжения на защищаемом участке цепи. При достижении рабочих напряжений величины, называемой током отключения, температура плавкого элемента возрастает до точки плавления и цепь разрывается. После восстановления параметров цепи плавкую вставку необходимо заменить.

Плавкие вставки имеют некую инерционность срабатывания. При КЗ задержка незаметна, так как в этом случае плавкий элемент нагревается молниеносно.

Иначе обстоит дело в случаях с перегрузками. Для достижения температуры плавления требуется больше времени. Поэтому, чтобы повысить скорость срабатывания, элементам вставок придают специальную форму и нагружают их силами упругости (один конец пластины соединяют с растянутой пружиной).

В некоторых моделях под действием пружины наружу выходит штифт, называемый индикатором срабатывания (рисунок 3). Он выступает в роли указателя срабатывания и свидетельствует о том, что вставку надо менять.

Рис. 3. Строение плавкой вставки

Цифрами на рисунке обозначено:

• I – патрон;
• 2 – плавкая пластина;
• 3 – шарики из олова;
• 4 – плавкая вставка;
• 5 – кварцевый песок;
• 6 – пружина;
• 7 – текстолитовая шайба;
• 8 – спусковой механизм указателя срабатывания;
• 9 – колпачок;
• 10 – ободок колпачка;
• 11 – указатель срабатывания;
• 12 – асбоцементная прокладка;
• 13 – цементная заливка.

В ряде случаев для увеличения скорости срабатывания используют вставки с параллельно натянутыми проволоками разных диаметров. Перегорание самой тонкой проволоки увеличивает нагрузку на остальные элементы, ускоряя их плавление.

С целью снижения перенапряжений в некоторых конструкциях вставок применяют проволоки с разными сечениями отдельных участков. При срабатывании такого предохранителя, первым перегорает участок с наименьшим сечением вставки. Если пары расплавленного металла спровоцируют в точке разрыва электрическую дугу, то перегорит участок с большим сечением.

Конструктивные особенности предохранителей можно узнать по их маркировке. К сожалению, время-токовые характеристики наносятся не на все типы изделий. Но модели, на которые нанесены буквенно-цифровые коды, можно легко классифицировать по их назначению.

Подбор предохранителя по номинальной мощности электроприбора

После проверки предохранителя и определения, что он вышел из строя, необходимо его заменить. А для этого надо узнать его номинал, чтобы выполнить правильную замену.

Если вам известна мощность потребляемая электроприбором, обычно она указывается на шильде прибора, вы можете самостоятельно рассчитать номинальный ток предохранителя по следующей формуле:

Iном = Рмакс / Uном

Номинальный ток (Ампер) равен частному от максимальной мощности (Ватт) электроприбора деленной на номинальное напряжение сети (Вольт).

Например, сгорел предохранитель в телевизоре, разобрать, что указано на корпусе предохранителя, его номинал, не представляется возможным, но на шильде телевизора указана мощность потребления 150 ВА.

150 / 220 = 0,68, округляем до ближайшего большего стандартного значения – 1 А.

Обратите внимание, что при расчете номинального тока предохранителя вы получаете точное значение тока, которое может не соответствовать ряду номинальных токов предохранителей. Поэтому расчетное значение с учетом запаса 5% округляется до ближайшего стандартного значения

Для простоты можно воспользоваться готовой таблицей, в которой приведены номиналы стандартных предохранителей для различных потребителей из расчета их подключения к бытовой сети 220 В.

Мощность электроприбора, Вт (BA)	10	50	100	150	250	500	800	1000	1200
Номинал предохранителя, А	0,1	0,25	0,5	1,0	2,0	3,0	4,0	5,0	6,0

Мощность электроприбора, Вт (BA)	1600	2000	2500	3000	4000	6000	8000	10000
Номинал предохранителя, А	8,0	10,0	12,0	15,0	20,0	30,0	40,0	50,0
