Как подключается амперметр в электрическую цепь

Как определить цену деления амперметра

Разнообразие приборов создает естественные затруднения в ходе проведения измерений. Следующий пример поможет разобраться с методикой правильного определения значений на стрелочном индикаторе. В любом случае начинают с буквенного обозначения на циферблате:

• «А» – это амперы, пересчет не нужен;
• «mA» – миллиамперы, итоговое значение вычисляют умножением на 0,001.

Как считывают показания

Как подключить трехфазный электродвигатель в сеть 220в

Этим прибором измеряют силу тока до 4 ампер включительно. Перевод значений не нужен, потому что есть о. Чтобы узнать цену одного деления, вычитают из большего меньшее значение соседних цифр. Далее делят на количество пустых промежутков между рисками.

Справка. «РИСКА – линия (штрих), нанесённая … на шкалу измерительного прибора». Большая политехническая энциклопедия под редакцией Рязанцева, вып. 2011 г.

В приведенном примере:

(3-2)/5=0,2 А.

В описании к прибору можно найти допустимую производителем погрешность. Эту величину, как правило, указывают в процентах.

Как подключать

Электрические измерительные приборы подключаются:

Амперметр подключается в цепь последовательно, рядом с резистором, возле которого будет проведен замер величины тока.

Как пользоваться амперметром? Данная схема достаточно проста, для того чтобы разобрать, как правильно пользоваться амперметром.

На рисунке 5 указаны:

1. R – резистор;
2. А – элемент измерения тока;
3. I – направление электрического заряда.

Как пользоваться вольтметром? Электроприбор имеет параллельные соединения, в тех местах, где будет измеряться напряжение.

На рисунке 6 указаны:

1. R – элемент сопротивления;
2. V – измеритель напряжения.

Как пользоваться авометром? Эта разновидность (вольтметр амперметр) – комбинированное устройство. В случае измерения токового сигнала – подключается как измеритель электрозаряда. Если измеряется напряжение – как измеритель напряжения.

Более удобным в работе считается цифровой вольтметр амперметр. При использовании электрических приборов, необходимо соблюдать все правила пожарной безопасности и для правильно работы – учитывать все их конструктивные характеристики.

Измерение силы тока амперметром

Для измерения величины тока в цепях постоянного и переменного тока используют электроизмерительный прибор амперметр. Амперметр включается в цепь последовательно с источником тока.

Поскольку ток — это упорядоченное движение заряженных частиц вдоль проводника (через поперечное сечение проводника), то для измерения его величины необходимо пропустить измеряемый ток еще и через амперметр. Поэтому амперметр включается именно в разрыв исследуемой цепи, когда нужно измерить ток, а ни в коем случае не параллельно ей.

В выходной цепи современного амперметра обычно находится шунт — калиброванный резистор повышенной точности и довольно малого сопротивления (считанные доли ома), на котором электронная схема прибора измеряет падение напряжения, и по нему косвенным путем вычисляет ток (или как говорят — силу тока).

Амперметр, как отдельный измерительный прибор или как одна из функций мультиметра, имеет несколько диапазонов измерения тока. Выбор диапазона осуществляется при помощи переключателя, расположенного на лицевой панели прибора.

Обычно на мультиметре можно выбрать одно из следующих значений (максимальное значение для диапазона): 200мкА, 2мА, 20мА, 200мА, 10А и т.д. Кроме того у некоторых мультиметров есть возможность измерения постоянного, переменного, либо и постоянного и переменного тока.

Вид тока также выбирается на шкале переключателя. Для измерения тока и напряжения у мультиметров имеются два отдельных гнезда для подключения щупов: одно гнездо — для измерения напряжения, второе гнездо — для измерения тока. Третье — общий провод, который остается на своем месте независимо от того, что измеряется, ток или напряжение.

Подключите щупы к соответствующим гнездам мультиметра или амперметра. Включите прибор и переведите его в режим измерения тока, выбрав вид тока и диапазон с помощью переключателя. Если диапазон неизвестен, то стоит начать с самого большого значения из доступных на шкале переключателя, потом можно будет уменьшить. Обесточьте цепь, в которой необходимо будет измерить ток.

Присоедините щупы (соблюдая осторожность!) так, чтобы прибор оказался включен в разрыв цепи. Подайте ток в цепь

Спустя пару секунд прибор отобразит на своем дисплее действующее значение измеренного тока.

Если диапазон 10А или более, то значение измеренного тока будет отображено в амперах. Если диапазон например 200мА, 20мА или 2мА (порядок величин таков, но в принципе значения на шкале могут отличаться от этих), то на дисплее будут показания в миллиамперах. Если выбран диапазон 200мкА (или такого же порядка) — на дисплее будут показаны микроамперы.

Амперметр никогда нельзя подключать параллельно источнику тока, ибо в этом случае ток короткого замыкания пройдет через измерительный шунт внутри прибора и если ток окажется больше предельно допустимого для прибора, то прибор мгновенно сгорит.

Если источником тока является, например, розетка или другой источник с низким внутренним сопротивлением, это может закончиться трагедией с жертвами, а в самом лучшем случае — быстрым выходом прибора из строя.

Если вам необходимо измерить ток короткого замыкания пальчиковой батарейки — такое может пройти для амперметра безвредно, но правилом включения амперметра лучше не пренебрегать никогда.

Амперметр включается всегда последовательно в цепь и только в тот момент, когда эта цепь обесточена! Потребители в исправной цепи сами ограничат ток рабочей величиной.

Особенной разновидностью амперметра являются электроизмерительные токовые клещи. Они имеют очень большой диапазон измеряемых токов, и их невозможно включить неправильно. Токовые клещи просто накидываются в обхват участка цепи, ток в которой нужно измерить, и сразу показывают ток. Более распространены токовые клещи для измерения переменного тока, но существуют и модели для измерения постоянного тока (на базе датчика холла).

Источник

Как работают амперметр и вольтметр

Учимся легко считать потребляемую мощность электроприбора

Рассмотренные выше конструкции пригодны для создания одного и другого прибора. Разница – не только в схеме подключения. Отличаются разметка и сопротивление индукционной катушки. Встроенным резистором ограничивают силу тока/ мощность в амперметре/ вольтметре, соответственно.

В первом варианте он выполняет функции шунта. Параллельное подсоединение с минимальным электрическим сопротивлением обеспечивает прохождение большей части тока именно по этой цепи. Этим защищают индуктивный элемент от повреждений.

Во втором – подбирают сопротивление, во много раз превосходящее соответствующий показатель катушки. Другой особенностью является выбор материала резистора с минимальным изменением рабочих параметров при росте (уменьшении) температуры.

Устройство и подключение шунта

Для подключения амперметра используют стандартный шунт, представляющий собой медную пластину, закрепленную на изоляторе из карболита. На медной пластине с каждой стороны имеется по два винта: потенциальные и токовые зажимы. В комплекте идут заводские изделия, имеющие установленное сопротивление и рассчитанные на определенную силу тока. Чтобы правильно включить шунт в цепь измерения, придерживайтесь следующего алгоритма:

• Выбирать изделие следует с большими показателями предполагаемых значений. Например, если предполагаемая сила тока в проверяемой линии составляет 12–15 A, выбирается изделие, позволяющее проводить замеры до 20 A;
• Далее подключаются измерительные провода от амперметра к потенциальным зажимам на медной планке;
• Измеряемая линия обесточивается;
• Затем отсоедините питающие провода от устройства, на котором нужно проверить потребляемое значение;
• Шунт включается в разрыв электрической линии: отсоединенные провода подключаются к токовым зажимам.

Теперь включается питание, и снимаются показания с амперметра. После этого линия опять обесточивается, измеряющее устройство отключается, а соединения восстанавливаются.

Подключение

Чтобы понять, как подключить амперметр, нужно уяснить принцип диапазона измерения. То есть, прибор работает в определенном диапазоне, измеряя от значений в мкА до значений в кА. Учитывая техническую схему подключения, следует опередить максимальный уровень тока шкалы. Само подключение происходит последовательно, а не параллельно существующей нагрузки. Иначе существует опасность перенапряжения прибора. Соответственно, он станет нефункционален, проще говоря, перегорит.

Важным моментом является то, что измеряемый ток сильно зависит от общего сопротивления цепи. Из этого следует, что внутреннее сопротивление прибора должно быть предельно небольшим. Иначе, класс точности результатов может быть под вопросом. Ведь само оборудование будет влиять на числительный показатель. Чтобы точнее уяснить, понадобится схема подключения амперметра.

Как подключить амперметр, если величина тока, которая необходима для измерения, превосходит возможности прибора? Для этого как раз и используются разнообразные шунты. Они позволяют расширить измеримый диапазон тока. Нагрузка будет распределена в пользу шунта, он примет на себя большую часть. По сути, шунт просто покажет снижение тока, которое зафиксирует прибор. В данном случае он будет работать по принципу милливольтметра, однако, его показатели будут в амперах, а значит и конечная информации будет корректной. Для более детального понимания необходима схема включения амперметра через шунт.

Схемы включения амперметра и вольтметра.

На рисунках 4.3 и 4.4 приведены схемы включения вольтметра и амперметра через измерительные трансформаторы напряжения (ТН) и тока (ТТ) соответственно.

Рис. 4.3. Измерительный трансформатор напряжения.

Схема включения вольтметра:

?/,, U₂_ первичное и вторичное напряжения ТН; W_v W₂ — первичная и вторичная обмотки ТН; V — вольтметр

Рис. 4.4. Измерительный трансформатор тока. Схема включения амперметра:

/_р /₂ — первичный и вторичный токи ТТ; W_v W₂ — первичная и вторичная обмотки ТТ; А — амперметр

Для измерения тока в электрических цепях служат амперметры, миллиамперметры и микроамперметры различных систем. Их включают в цепь последовательно, и через них проходит весь ток, протекающий в цепи (рис. 4.4)

Важно, чтобы при различных электрических измерениях амперметр как можно меньше влиял на электрический режим цепи, в которую он включен. Поэтому амперметр должен иметь малое собственное сопротивление по сравнению с сопротивлением цепи. Присоединять амперметр к источнику тока (питания) без нагрузки нельзя, так как по его обмотке в этом случае пройдет большой ток, и она может перегореть

По той же причине нельзя включать амперметр параллельно нагрузке

Присоединять амперметр к источнику тока (питания) без нагрузки нельзя, так как по его обмотке в этом случае пройдет большой ток, и она может перегореть. По той же причине нельзя включать амперметр параллельно нагрузке.

Каждый амперметр рассчитан на определенный максимальный ток, при превышении которого амперметр может перегореть. Если амперметром нужно измерить ток, превышающий допустимый для данного амперметра, то параллельно амперметру присоединяют шунт, т.е. расширяют пределы измерения амперметра.

Шунт представляет собой относительно малое, но точно известное сопротивление. Схема включения амперметра с шунтом показана на рис. 4.5, а.

Шунт должен иметь четыре зажима для устранения влияния на сопротивление шунта переходных сопротивлений контактов. Шунты изготовляют из манганина — сплава, у которого температурный коэффициент сопротивления практически равен нулю.

Рис. 4.5. Схема включения амперметра:

а — с шунтом; 6 — через трансформатор тока; для схемы а: 1 — шунт; 2 — нагрузка;

для схемы б: 1 — измерительный трансформатор тока; 2 — нагрузка

Рис. 4.6. Схема соединения трех амперметров через два трансформатора тока:

Л j и Л₂ — начало и конец первичной обмотки трансформатора тока; И, и И₂ — начало и конец вторичной обмотки трансформатора тока; Л — амперметры; i_A, i_B, i_c — токи в фазах

Рис. 4.7. Схема включения вольтметра:

R — сопротивление цепи; V— вольтметр

На рисунке 4.6 приведена схема соединения трех амперметров через два трансформатора тока.

Как видно из схемы, через первый амперметр проходит ток i_A, через второй — i_B, следовательно, ток в третьем амперметре, равный сумме двух линейных токов i_A и i_B, равен третьему линейному току: i_c= i_A + i_B.

Для измерения напряжения на участке цепи применяют вольтметры. Вольтметр включают параллельно тем точкам цепи (М, N), напряжение между которыми надо измерить (рис. 4.7).

Вольтметр не должен изменять напряжение на измеряемом участке цепи, по этой причине ток, проходящий через вольтметр, должен быть много меньше, чем ток на измеряемом участке.

Для того чтобы вольтметр не вносил заметных искажений в измеряемое напряжение, его сопротивление должно быть большим по сравнению с сопротивлением участка цепи, на котором измеряется напряжение. Любой вольтметр рассчитан на определенное предельное напряжение, но с помощью подключения последовательно с вольтметром добавочного сопротивления /?_доб можно измерять большие напряжения (рис. 4.8, б).

Рис. 4.8. Схемы включения амперметра и вольтметра в электрическую цепь:

а — без расширения пределов измерения; б — с расширением пределов измерения;

Я_ш — сопротивление шунта; /?_доб — добавочное сопротивление

На рисунке 4.9 приведена схема включения ваттметра в однофазную цепь высокого напряжения через измерительные трансформаторы тока и напряжения.

Рис. 4.9. Схема включения ваттметра в однофазную цепь высокого напряжения через измерительные трансформаторы тока и напряжения: V— вольтметр; А — амперметр; W— ваттметр

На рисунке 4.10 приведена схема включения амперметров и вольтметров в трехфазную цепь. Как видно из схемы, амперметры включены через измерительные ТТ, а вольтметры —через измерительные ТН. Такие схемы включения измерительных приборов характерны для высоковольтных сетей напряжением 6 (10) кВ и выше.

Рис. 4.10. Включение амперметров и вольтметров в трехфазную цепь с помощью измерительных трансформаторов тока и напряжения

Способы подключения амперметра

Основная особенность прибора заключается в том, что он должен обладать маленьким сопротивлением. Это нужно для обеспечения незначительного падения напряжения на нем. Для идеального замера прибор должен иметь нулевое внутреннее сопротивление, но это недостижимо. Подключение амперметра в цепь производится последовательно, в отличие от вольтметра.

Если подключить его параллельно источнику питания, ток пойдет фактически короткозамкнутым путем и может повредить прибор. Схема подсоединения амперметра Схема подключения амперметра может быть прямой и косвенной. При прямой схеме прибор непосредственно подключается в цепь между источником питания и нагрузкой. Косвенная схема реализуется двумя способами:

Установка шунта параллельно амперметру, когда почти весь ток пропускается через шунт, обладающий небольшим сопротивлением, а на катушку прибора попадает незначительная его часть. Соотношение между токами и сопротивлениями шунта и прибора: Iш/Iпр = Rпр/Rш.

Таким образом, применяя откалиброванные шунты можно расширить диапазон измеряемых токов; Использование измерительных трансформаторов. Применяется для фиксации токов больших величин на электрооборудовании высокого напряжения. Ток в силовых электроцепях преобразуется посредством трансформаторов в маленькие величины (обычно это 5 А).

Амперметр

К выводам вторичной обмотки подключаются измерительные приборы

Важно! Выводы вторичной обмотки всегда замыкаются на резистор, а работа в разомкнутой цепи запрещается из-за того, что она может оказаться под фазным напряжением силовой цепи

Последовательность подключения амперметра с шунтом Схемы с трансформаторами тока применяются на энергопредприятиях. Для подключения амперметров в низковольтных цепях электрики-любители, как правило, используют схему с шунтами. Схема подсоединения амперметра с шунтом Последовательность шагов по сборке схемы:

• Многие амперметры комплектуются откалиброванными шунтами. Необходимо знать приблизительный диапазон токов измерения.
• Зная ток, выбирается соответствующий шунт;
• Закрепить шунт на контактных выводах амперметра;
• Обесточить устройство, предназначенное для контроля тока;
• Разомкнуть питающую электроцепь и включить в нее последовательно с нагрузкой (лампой, резистором и т. д.) амперметр с закрепленным на нем шунтирующим элементом, учитывая полярность прибора (для аналоговых устройств) и источника;
• Подать напряжение и снять данные;
• Вновь отключить питающий источник, отсоединить амперметр и восстановить нормальную схему;

Цена одного деления прибора определяется, исходя из значения тока, указанного на шунте. В мультиметре шунты уже встроены в прибор. Нужно только поставить переключатель в нужный диапазон измерений. Делается это при снятом питании.

Если амперметр включается в цепь для определения зарядного тока между ЗУ и аккумулятором, то «плюс» ЗУ соединяется с «плюсом» амперметра, а «минус» амперметра с «плюсом» аккумулятора. Подсоединение цифрового вольтамперметра

Магнитоэлектрические амперметры используются только в цепях постоянного тока. В поле постоянного магнита перемещается катушка измерительного прибора, связанная со стрелкой. Магнитное поле катушки, по которой проходит ток, взаимодействует с магнитным полем постоянного магнита, и стрелка отклоняется на соответствующий угол в ту или иную сторону.

Если такой прибор включить в цепь переменного тока, и попытаться провести измерения, то ничего не выйдет, ведь стрелка просто будет колебаться с частотой тока возле нулевого положения, и прибор может сгореть. Решается проблема применением схемы выпрямления. Выпрямительная система позволит измерить переменный ток частотой до 10кГц, при условии, что форма тока — синус.

Аналоговые амперметры по сей день не потеряли популярность. Им не нужно питание от батареек, измеряемая цепь дает им питание. Стрелка наглядно отображает показания. Но стрелочные приборы имеют недостаток — они довольно инертны.

Цифровые амперметры содержат аналого-цифровой преобразователь, и на ЖК-дисплее отображаются просто готовые цифры, показывающие результат измерений. Цифровые приборы лишены инертности, обладают высокой частотой опроса схемы, и наиболее современные дорогие амперметры могут выдавать до 1000 результатов измерения за одну секунду. Минус один — нужен дополнительный источник питания такому прибору.

Приборы для измерения силы тока

Амперметр – это устройство для определения силы как постоянного, так и переменного тока в электрической цепи. Исходя из предназначения приборов для определенных величин тока, различают амперметры, миллиамперметры и микроамперметры.

В зависимости от принципа действия и особенностей применения, различают следующие виды амперметров. Рассмотрим детально их специфику и основные параметры:

аналоговые амперметры, в которых предусмотрена магнитоэлектрическая система. Они производятся на базе катушки из тонкой проволоки, вращающейся между магнитными полюсами. В процессе прохода тока через катушку она фиксируется под воздействием вращающего момента, значение которого пропорционально величине тока. В устройстве предусмотрена специальная пружина, которая препятствует повороту катушки, а упругость пружины пропорциональна углу вращения. При установлении баланса данные моменты выравниваются, а стрелка устанавливается на значении, пропорциональном величине тока на данный момент.

Преимуществом аналоговых приборов является то, что нет необходимости в обеспечении независимого питания для определения результата, поскольку в процессе измерения используется питание непосредственно электроцепи, которая замеряется. Также плюсом выступает повышенная чувствительность. Среди минусов следует назвать длительное время для фиксации стрелки в устойчивом положении.

электромагнитные – разработаны в виде механизмов с зафиксированной катушкой, по которой проходит ток. Также предусмотрено несколько сердечников на оси. Приборы предназначены для фиксации измерительными щупами постоянного тока. Элементами устройств являются измеритель и шкала с промаркированными делениями.

Несомненными плюсами такого типа приборов является возможность измерения силы переменного и постоянного тока, а также удобство использования. Недостатками считаются низкая чувствительность, вследствие чего они используются в сферах, где нет необходимости в сверхточных показателях;

• электродинамические приборы – их принцип действия базируется на взаимодействии магнитных полей напряжения, протекающего по зафиксированной и вращающейся катушками. В устройствах применяется одновременное и попеременное включение катушек, использоваться прибор может при повышенных частотах до 200 Гц. Приборы обладают чувствительностью к посторонним магнитным полям, поэтому измерения не отличаются высокой точностью, причем замеры рекомендуется проводить в отдалении от прочих источников магнитного поля;
• ферродинамические – являются одними из наиболее современных и используемых типов амперметров, поскольку практически не реагируют на прочие магнитные поля и отличаются прочностью. Элементами устройства выступают замкнутый магнитопроводник из ферромагнитного материала, сердечник в основании и зафиксированная катушка. Основная сфера использования приборов такого вида – оборона и комплексы обеспечения безопасности, поскольку они обеспечивают высокую точность полученного результата измерений;
• цифровые амперметры – современные модернизированные устройства, имеющие высокую популярность благодаря удобству использования и точности показателей. Благодаря устойчивости цифрового мультиметра к внешним условиям, температуре и изменениям давления, его можно использовать в условиях вибрации и тряски. Также они подлежат использованию в горизонтальном и вертикальном положениях, что не отражается на точности результата.

Полученные данные в цифровом виде позволяют отслеживать и контролировать показатели автоматически даже при отсутствии оператора.

Разбираясь в вопросе, для чего нужен прибор амперметр, следует отметить, что его ключевой и единственной функцией является измерение силы постоянного и переменного тока на конкретном участке электрической цепи. На основании полученных данных можно делать научные выводы, а на практике приборы применяются для повышения эффективности и производительности различных устройств на основании полученных данных.

Амперметры широко используются на промышленных предприятиях, осуществляющих выработку и распределение электро- и тепловой энергии

Также предназначение прибора немаловажно в сферах:

• электролаборатории;
• автомобилестроительная отрасль;
• точные науки;
• строительная сфера.

Также приборы широко используются в быту. К примеру, специалисты, занимающиеся ремонтом автомобилей, замеряют при помощи амперметра значения электропотребления различных устройств.

Отличие от тестера

Люди, особенно те, кто далек от техники, часто путают два этих устройства. Они немного похожи и даже обладают похожими функциями, но мультиметр — более многофункциональное устройство, способное изменять различные параметры системы и выполнять прозвонки. Обычный тестер содержит в себе всего пару диодов, способным указать значение напряжения и целостности цепи.

Важно! Тестеры, как и мультиметры, вольтметры и амперметры также бывают стрелочными, то есть аналоговыми и цифровыми. Последние в любых являются более точными и определяют величины с минимальными погрешностями. Тестер очень похож на мультиметр, но обладает меньшим функционалом

Тестер очень похож на мультиметр, но обладает меньшим функционалом

Подключение амперметра и вольтметра

Измерители тока магнитоэлектрической системы

Данные прибору получили наибольшее распространение у радиолюбителей. Амперметры данного типа обладают равномерной шкалой и хорошей чувствительностью. Внешний вид такого прибора на рисунке с низу.

Чувствительным элементом такого амперметра является рамка из тонкого картона или фольги с намотанной на нее катушкой. Рамка находится как бы в подвешенном состоянии на двух полуосей — кернах, концы которых упираются в подпятники. К рамке крепится противовес и стрелка. Вся эта конструкция находится в внутри сильного постоянного магнитного поля, то есть вокруг рамки находится магнит. Выводами катушки рамки являются две спиралевидные пружины, благодаря им стрелка удерживается в исходном состоянии. Стрелка прибора выставляется в положение 0 за счет корректора закрепленного на корпусе прибора и рычага соединенного с пружиной.

Принцип работы амперметра

При возникновении тока на катушке рамки вокруг нее возбуждается магнитное поле. Оно начинает взаимодействовать с магнитным полем постоянного магнита и рамка будет стремится повернуться так, чтобы ее полюса рамки находились напротив полюсов магнита противоположной полярности. Чем больше ток на рамке тем сильнее ее магнитное поле и значительнее усилие поворачивающее ее. При пропадании тока в цепи катушки рамки на нее начинают воздействовать пружины. Благодаря этому рамка возвращается в исходное состояние.

Приборы магнитоэлектрической системы способны измерять только постоянные или пульсирующие токи. Для измерения переменных токов их следует преобразовать в постоянные такой же величины.

Измерение токов и напряжений, шунтирующий резистор

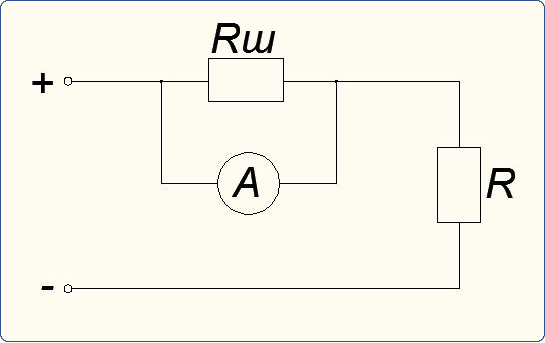

Для измерения постоянного тока в цепи, прибор подключается последовательно нагрузке. Ток проходящий в этой цепи не должен превышать пределы подключаемого прибора. В противном случае шкала прибора зашкалит, а при существенном превышении может сгореть обмотка рамки. Для увеличения диапазона измерения тока в цепь добавляют шунтирующий резистор. Данный резистор подключается параллельно амперметру. Рассчитывается он по формуле

Rш=Rи/(Iп/Iи-1)

Где, Iп — предел измерения в Амперах. Iи — ток полного отклонения стрелки в Амперах. Rи — сопротивление рамки прибора в Омах. Например: имеем микроамперметр с параметрами Iи=100мкА=0,0001А. Сопротивление рамки 1000Ом. Требуется рассчитать шунт для измерения токов до 100мА=0,1А. Rш=1000/(0,1/0,0001-1)=1Ом

Измерение напряжения и добавочный резистор

Для измерения напряжения Вольтметр подключается параллельно нагрузке. При отсутствии Вольтметра можно подключить амперметр. Но следует учесть, что амперметры способны измерять относительно низкие напряжения. Так как в них отсутствует или слишком мало добавочное сопротивление катушки. Добавочный резистор подключается последовательно с прибором и позволяет расширить пределы его измерения.

Расчет добавочного сопротивления

Для измерения напряжения Вольтметр подключается параллельно нагрузке. При отсутствии Вольтметра можно подключить амперметр. Но следует учесть, что амперметры способны измерять относительно низкие напряжения. Так как в них отсутствует или слишком мало добавочное сопротивление катушки. Добавочный резистор подключается последовательно с прибором и позволяет расширить пределы его измерения. Расчет добавочного сопротивления

Rд=(Uп/Iи)-Rи

где, Uп — максимальный предел измерения напряжения в Вольтах Iи — ток полного отклонения стрелки в Амперах.Rи — сопротивление рамки прибора в Омах.Например: имеем тот же самый амперметр, что и в предыдущем примере. Iи=100мкА=0,0001А. Сопротивление рамки 1000Ом. Максимальный предел измеряемого напряжения 10В. Rд=(10В/0,0001мА)-1000Ом=99000Ом=99кОм
