Варианты самодельных вездеходов на гусеничном ходу и шинах

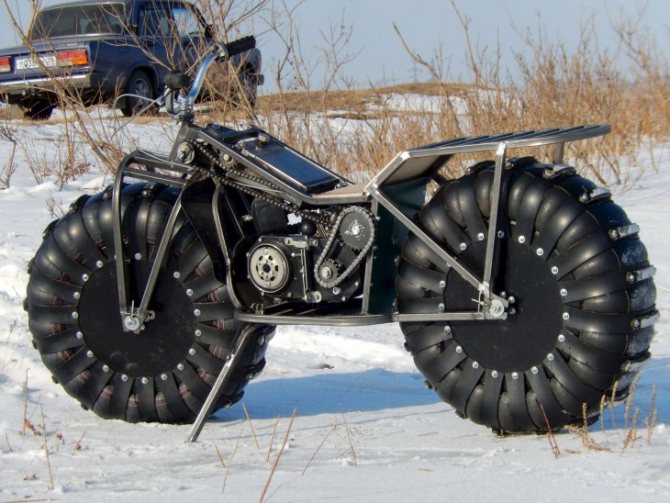

Как ободрать старые покрышки

Также возможно вместо защитного слоя из резины сверху использовать переработанные покрышки. Для многих это не секрет, что существует способ обдирания старых покрышек (ниже смотрим видео процесса), чтобы облегчить будущие колеса вездехода и защитить их от проколов. Но ободрать их очень не легко, нужно применять некоторую технику и порядочность процессов. Думаю описывать, как именно ободрать простым способом колеса на вездеход нет смысла, смотрим видео и вы сами все поймете

Итак, видео как происходит данный процесс

Любители быстрой и при этом экстремальной езды утверждают, что квадроцикл, несмотря на свои компактные размеры, по уровню проходимости даст фору даже внедорожнику. Главное, правильно подобрать модель.

Впервые официально о многоколесном вездеходном мотоцикле заговорили в 1970 году, года компания Хонда представила рынку свое изобретение. Это был трехколесный мотоцикл, и предназначался он для сельскохозяйственных работ. Буквально за десять лет «машинка» была усовершенствована до 4-х колесного аппарата, который стал пользоваться неимоверной популярностью среди отдыхающих.

В чем же его уникальность?

Квадроцикл отличают большие и очень широкие покрышки, воздушное давление в которых в десять раз меньше, чем в обычных для стандартного легкового авто (2-2,5 атм.). Поэтому колеса на квадроцикл купить которые можно в специализированных салонах, демонстрируют настоящие чудеса по проходимости. Благодаря им квадроцикл способен продраться через такую грязь, в которой запросто увязнет вездеход на гусеницах, а джип даже не доедет к этому месту.

Несмотря на свои почти игрушечные размеры, «квады» отличаются огромным клиренсом 240 мм – 290 мм. Кстати, дорожный просвет 290 мм встречается только у самых больших джипов (как правило, военных). Поэтому задеть подвеской землю на квадроцикле очень трудно. Кроме высокого клиренса, от джипа квадроцикл выгодно отличается размерами, которые повышают его маневренность и проходимость.

Различают модели утилитарные и спортивные. Спортивный квадроцикл, предназначенный для гонок, имеет небольшие размеры, легкий вес, сравнительно небольшие колеса, только задний привод, имеет скорость до 150 км в час. Утилитарный — оснащен грузовым багажником, который умещает от 10 до 100 кг груза. Условно выделяют еще один гибрид – спортивно-утилитарный, который разработан для тяжелых турпоходов в формате «трофи» и требует от водителя немалой подготовки.

Главным секретом высокой проходимости квадроциклов остаются их колеса. Именно колесо с шиной низкого давления позволяет аппарату эффективно передвигаться в условиях заболоченной местности, по полному бездорожью и даже по заснеженной поверхности. Низкое давление внутри колеса – это гарантия прохождения препятствий на дороге с сохранением высокой надежности сцепления.

Какой бы модели квадроцикл вы ни приобрели, в любом случае на рынке всегда доступны оригинальные к нему запчасти, в том числе и резина. Не стоит экономить на покупке б/у резины или продукции сомнительного качества, ведь от прочности и устойчивость колес на дороге зависит не только скорость и проходимость квадроцикла, но и ваш комфорт и безопасность.

В одной из предыдущих статей мы уже рассматривали 5 самых дешевых вездеходов-амфибий на шинах сверхнизкого давления. Продолжим эту тему, но сегодня рассмотрим 5 серийно выпускаемых гусеничных плавающих вездеходов стоимостью до 500 тысяч рублей. Именно вездеходов, не мотобуксировщиков и не снегоходов, хоть их, при желании, тоже можно использовать как вездеходы. В большинстве своем это мини вездеходы с маломощными китайскими двигателями, преимущественно Lifan. Итак, начнем.

Если не хочется читать, можете посмотреть следующее видео, которое по содержанию повторяет статью:

Модификации вездехода

Производитель предлагает несколько моделей техники, которые отличаются размерами и дополнительным оснащением. Базовым является вариант Классик с 6 опорными катками, оборудованный мотором мощностью 15 л. с., на других модификациях может устанавливаться до 8 колес.

Основные характеристики машин производителя Охотец приведены в таблице.

Параметр	Микро	Мини	Ультра	Мульти
Мощность мотора, л. с.	13-18,5	13-18,5	13-18,5	24-27
Число колес, шт.	6	6	6	8
Количество мест	1	4	5	6
Длина корпуса, мм	2450	2450	2800	3160
Ширина, мм	1720	1570	1570	1570
Высота, мм	1320	1820	1500	1320
Скорость на грунте, км/ч	30	30	30	30
Скорость на воде, км/ч	2	2	2	2

Авто самоделки

Вадим Корниенко из Ростова на Дону, переоборудовал свою старую Ниву в плавающий вездеход амфибию.

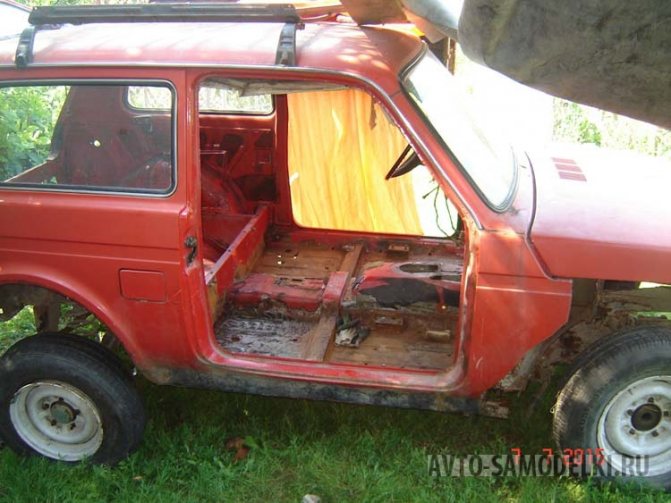

По случаю удалось дешево купить автомобиль Нива 1984 года выпуска. Правда, кузов пребывал в весьма удручающем состоянии, крылья отгнили, пол в дырках, да и к тому один из мостов был оторван, но по технической части все более менее работало.

На эту авто самоделку, владельца внедорожника, на проект по созданию плавучей амфибии его вдохновили ещё советские разработки «водоплавающих ВАЗ-2121» такие машины были созданы, но так и остались выпущенными в единичных экземплярах.

Главная работа заключалась в «реанимации» кузова, а поскольку на машине живого места не осталось приходилось много работать болгаркой. Цели сделать машину для «музея» не было, поэтому все преобразования носили чисто практический характер. отсек под раздатку и кпп сделали изолированными, для этого использовали металл толщиной 2 мм.

Из листа 1 мм, были изготовлены поплавки передний задний и боковые. Хотел чтобы авто не сильно отличалась от обычной Нивы, потому бампера сделал не сильно выступающие. Передний примерно на 70 литров, задний чуть больше. У Нивы амфибии 2122, герметичность дверей обеспечивается за счет уплотнительных резинок. Но со временем резинки усыхаются и будут пропускать. Потому решено было двери чуть укоротить и сделать боковые поплавки.По моим расчетам вода не должна доходить до нижней кромки дверей. Забегая вперед скажу, что так и получилось и в расчетах я не ошибся.

Тут пришлось повозиться. Порог срезан и перенесен вверх на 30 см. Арки крыльев вырезаны с расчетом на 31-е колеса.

Так-как двигатель и радиатор находятся в замкнутом пространстве, что бы двигатель не перегревался, решил перенести радиатор наружу. Охлаждаться двигатель будет лучше. Закрою радиатор декоративной решеткой и вентилятор поставлю. На месте радиатора разместился резонатор глушителя, а глушитель под капотом и труба выведена по боковой кромке лобового стекла. Штаны глушителя и резонатор будут соединены через гофру. Генератор само собой наверх (кронштейны я уже с закрытыми глазами делаю).

Чтобы раздатку и кпп не залило водой, пришлось сделать герметичный короб из листового металла. Коробка с раздаткой находятся в замкнутом объеме, следовательно будут греться. На ниве 2122 это было большой проблемой. В общем сделал охлаждение проточным воздухом. Пришлось перевернуть радиатор печки. На его месте короб воздуховода. Ну и вентилятор поставил. Осталось пластиковые короба прокинуть и выход воздуха будет за бортом.

В качестве главного движителя был использован шнек, который приварили на кардан, таким образом «Нива» на воде приводится в движение и колесами и импровизированным шнеком.

Помпа для откачки воды 12в (50 л/мин ) установлена в поддон, а шланг выведен в левом крыле. Проверил, качает хорошо. Спокойней будет на воде.

Конечный результат получился следующим: «Нива» и плавает и передвигается по суше. На воде на 4-й передаче без понижайки при 1600 оборотах, навигатор показал 4,6 км/ч. Плывет даже против течения (правда безветренная погода). Что довольно неплохо.

Видео: «Нива» плывёт по реке.

Автор самоделки: Вадим Корниенко. г. Ростов-на-Дону.
