Описание двигателя G4NA

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Рассмотрим особенности этого ДВС:

Рассмотрим особенности этого ДВС:

• БЦ и 2-вальная ГБЦ отлиты из сплава алюминия;
• цилиндровые гильзы стальные, но с тонкими стенками, посадка в блок самостоятельно невозможна;
• цепь выполняет функцию привода ГРМ — она и передаёт вращение от коленвала к распредвалам;
• 16 клапанов, установленных по схеме DOHC, регулируются автоматически, посредством гидравлических компенсаторов;
• навесное оборудование получает привод через клиновые ремни.

На новом двигателе задействовано несколько передовых систем:

• настройка фаз и высоты подъёма клапанов осуществляется системами Dual CVVt и CVVL;
• система питания — распределённый впрыск MPI или непосредственный GDI.

Цепь ГРМ обрывается редко, чаще перескакивают звенья. В этом случае, также как и при обрыве, клапана гнёт от встречи с поршнями. Разработчики не предусмотрели цековки на торцах поршней, посчитав, что металлическая цепь будет надёжно ходить 200 тыс. км и больше. На самом деле, это возможно лишь в случае постоянной эксплуатации машины по идеально ровным дорожным покрытиям, что в наших условиях — из области фантастики.

Новым в конструкции двигателя G4NA, что отличает его от оригинала G4KD, стало введение гидротолкателей. На прежнем моторе их не было, регулировка клапанов проводилась вручную. Кроме того, ДВС получился длинноходным, поскольку соотношение хода поршня к размеру цилиндра больше 1 единицы. На G4KD этот показатель равнялся 86/86 мм, стало — 97/81 мм.

В остальном практически всё осталось как есть, не считая частичных изменений. Так, помимо добавления гидрокомпенсаторов с рокерами, улучшено навесное оборудование и его компоновка на корпусе. Впускной коллектор заменили на пластиковый, стало возможным изменение геометрии каналов. А вот цилиндровые гильзы, которые стояли внутри дюралевого БЦ, остались теми же — тонкими и не надёжными.

Таким образом, конструкторам так и не удалось осуществить планетарное улучшение технических возможностей — не увеличилась мощность, крутящий момент и объёмы цилиндров. Зато появилась хорошая приёмистость, отпала необходимость сложной и дорогостоящей регулировки тепловых зазоров.

Особенности двигателя G4NA

• диаметр цилиндра – 81 мм;
• ход поршня – 97 мм;
• степень сжатия – 10,3:1;
• рекомендуемое топливо – бензин АИ-95;

Да, это тот самый, печально известный историей с задирами мотор. По современным меркам, двигатель, уходящий корнями в далекий 2010 год, считается долгожителем, как правило, лишенным серьезных проблем. Однако этому семейству явно не повезло, его и от детских болезней не смогли избавить, а агрегаты последних лет выпуска только добавят головной боли автомеханикам.

Характеристики G4NA 2.0

Не так давно белорусские специалисты провели тестовое эндоскопирование внутренней поверхности цилиндра на нескольких автомобилях разных моделей, лет выпуска и пробега, оснащенных этим мотором. Задиры, в той или иной степени прогресса, были обнаружены во всех!

Причем в начальной стадии дефект был обнаружен на авто с откровенно смешным пробегом в 24 000 км. Создается впечатление, что задиры возникают с момента начала обкатки и являются конструктивной особенностью данного мотора. Больше всего страдает третий цилиндр, затем второй и четвертый, лишь первый в относительно лучшем состоянии.

Эксперты предполагают, что причиной являются локальные перегревы стенок цилиндра на каком-то режиме работы двигателя, однако точный ответ могут дать стендовые испытания статистически значимого числа моторов.

На практике для владельца это означает постоянную доливку масла, стуки в двигателе, особенно на холодную, образование нагара в камере сгорания с последующим закоксовыванием поршневых колец и перспективу неизбежного капремонта в итоге.

А на двух самых свежих (по возрасту) агрегатах в процессе обследования были выявлены загадочные микрокаверны на зеркале цилиндра, похожие на следы химической коррозии в результате попадания на металлическую поверхность брызг концентрированной кислоты. Никто из специалистов не решился даже версию предложить причин такого явления.

Для привода ГРМ предусмотрена, казалось бы, долговечная цепь, но отмечается её склонность к растягиванию при относительно небольших пробегах. Компенсировать растяг призван гидронатяжитель, но, как и гидрокомпенсаторы зазоров в ГРМ, он чувствителен к качеству масла и при забивании каналов в натяжителе двигатель начинает неустойчиво работать из-за смещения фаз газораспределения.

Несмотря на все проблемы, заявленный производителем ресурс в 180 000 км мотор все же выхаживает, бензин кушает довольно умеренно (6,5-8,5 л/100 км), цена расходников умеренна, а мелкие неисправности нехарактерны. Рекомендуется не экономить на качестве масла и сократить интервал его замены до 7 500 км.

Миф 7. Вырезал катализатор — и нет проблем (30% правды)

Считается, что на всех «корейцах» нужно вырезать каталитические нейтрализаторы. На самом деле низкой надежностью отличаются только нейтрализаторы двигателей рабочим объемом 1,4 и 1,6 л (G4FA, G4FC, G4FG). И следить за их состоянием, конечно, нужно. Но простое удаление — это не выход. «Аромат» от машины будет хуже, чем от убитых Жигулей. Одно из возможных решений — установка ремонтного нейтрализатора под пол автомобиля либо вварка в катколлектор ремонтного блока, желательно на основе металлического элемента.

Каталитический нейтрализатор Rio/Solaris прошлого поколения. Керамика слабая. Разрушение может начаться на пробеге до 50 000 км.

Каталитический нейтрализатор Rio/Solaris прошлого поколения. Керамика слабая. Разрушение может начаться на пробеге до 50 000 км.

Список моделей авто, в которых устанавливался

У производителя мотор G4NA считается послерестайлинговой версией для линейного ряда автомобилей Kia:

• Cerato – Spectra в США, К3 в Южной Корее, хетчбэк и седан;
• Sportage – кроссовер 2 поколения, передний и полный привод;
• Soul – мини SUV, универсал, переднеприводный с огромным багажником;
• Cerato Koup – купе с высоким клиренсом;
• Magentis/Optima/Lotze – универсал и седан, 2 и 3 поколение.

А также моделей машин Hyundai:

• Tucson/ix35 – корейский кроссовер с названием в честь американского города;
• Sonata/i40 – универсал, седан, АКПП и МКПП;
• Creta/ix25/Cantus – мини кроссовер, только с АКПП;
• Elantra/i30 – 3 и 4 поколение, хетчбэк С-сегмента.

Kia Cerato Koup

Двигатель G4NA

Что касается неисправностей, то наш главный герой имеет практически все те же неполадки, что его предшественник, несмотря на новшество и современность сборки. При малых оборотах силовая установка начинает серьёзно шуметь. Различие между холодным и прогретым двигателем внутреннего сгорания минимальная. Причина заключается в задирах стенок цилиндров, которая неминуемо возникает после 20-30 тысяч километров пробега. Мастера на станции технического обслуживания рекомендуют купить новый блок, если дизельный дизельный звук сильно напрягает.

Ещё одним слабым звеном является проворачивание шатунного вкладыша. В результате двигатель начинает стучать на холодную и звук продолжается на прогретый мотор. Эти детали необходимо в срочном порядке заменить, чтобы избежать капитальных затрат. Также двигатель склонен к частому перегреву и серьезному аппетиту к моторному маслу. Если к этим симптомам добавляются стуки, то необходимо заглянуть в головку блока цилиндров. Последним уязвимым местом является генератор. А именно люфт в муфте. Стоит она порядка 10 000 руб. в оригинале и порядка 3 000 руб., если покупать хороший аналог.

Также часто на этом моторе внутрь цилиндров попадает металлическая стружка, которая становится причиной задиров. Это возможно из-за разрушения внутренних частей катализатора. Поэтому за нейтрализатором нужно постоянно следить.

Ресурс двигателя 250+, по мнению производителя. Как и говорилось выше, на самом деле это зависит от условий эксплуатации, качества топлива и масла, а также других индивидуальных особенностей.

подведем итоги минусов:

• на внутренних стенках цилиндров после 20-тысячного пробега уже образуются задиры;
• двигатель очень чувствителен к плохому маслу, отчего могут возникнуть различные неполадки;
• алюминиевый блок — самое слабое место, так как он не ремонтопригоден;
• давление смазки под клапанной крышкой может неожиданно повысится;
• коленвал тоже не подлежит ремонту;
• шатунные вкладыши отдельно, в отличие от G4KD, не поставляются.

Двигатель G4NA не имеет смысла тюнинговать из-за проблем с задирами цилиндров. Даже обычная механическая доработка значительно снижает ресурс этого мотора. Однако можно модернизировать некоторые узлы и механизмы.

Систему выпуска, увеличив диаметр труб до 60 мм и установив паук 4-2-1 или 4-1.

Систему впуска, установив ФНС (фильтр нулевого сопротивления), а также дроссель на каждый цилиндр.

ГРМ — заменив стандартные распредвалы на валы с широкими фазами.

Что касается турбомодернизации, то проводить его надо строго лишь с помощью готовых комплектов. Обязательно надо усилить ШПГ, установить новые прокладки, поставить интеркуллер для охлаждения. Полезно будет заменить различные крепежи на новые и усиленные.

Также необходимо обратить внимание на катушку зажигания. Неисправная катушка зажигания может привести к нескольким неприятным проблемам с двигателем вашего автомобиля

К счастью, неисправная катушка зажигания является одним из наименее дорогих ремонтов автомобилей. Вы должны быть в состоянии диагностировать неисправную катушку зажигания перед ее заменой

Неисправная катушка зажигания может привести к нескольким неприятным проблемам с двигателем вашего автомобиля. К счастью, неисправная катушка зажигания является одним из наименее дорогих ремонтов автомобилей. Вы должны быть в состоянии диагностировать неисправную катушку зажигания перед ее заменой.

Симптомы неисправной катушки зажигания Одним из наиболее распространенных симптомов неисправной катушки зажигания является то, что автомобиль некоторое время работает, а затем двигатель автомобиля внезапно глохнет без видимой причины. Это происходит после того, как катушка зажигания или модуль становится слишком горячим, и обычно исправляется после охлаждения модуля двигателя. В некоторых случаях неисправная катушка зажигания может привести к тому, что автомобиль не запустит силовой агрегат. Или он может иметь характеристики затопленного карбюратора, когда транспортное средство движется очень плохо или резко дергается и останавливается.

Как проверить неисправную катушку? Быстрый способ проверить неисправную катушку — дать машине поработать около 30 минут, а затем осторожно постучать по модулю головкой отвертки. Если двигатель автомобиля заглох, это хороший индикатор того, что катушка зажигания неисправна и нуждается в замене

Вы также можете использовать контрольную лампу или стандартный вольтметр (мультиметр), чтобы проверить сопротивление на катушке зажигания. Как и в случае всех видов ремонта системы зажигания для вашего автомобиля, вам следует обязательно приобрести руководство для вашего автомобиля в местных магазинах автозапчастей.

Технические характеристики G4NA 2 л/167 л. с.

При проектировании в G4NA заложена рядная схема двигателя атмосферного типа с 4 цилиндрами. При перескакивании звеньев или обрыве цепи мотор гнет клапана из-за соударения их штоков с поршнями. Цековки на торцах поршней проектировщиками не предусмотрены. Ресурс 200 000 км пробега и высокая надежность цепи считаются достаточными мерами для обеспечения безопасности штоков клапанов.

Основной особенностью движка G4NA стала разработка силами концерна HKAG без посторонней помощи. Получился ДВС с длинным ходом, поскольку соотношение хода поршня к диаметру цилиндра 97/81 мм здесь больше единицы. Сохранилась схема ГРМ OHC 16V, система регулировки фаз CVVT на обоих распредвалах и цепной привод механизма газораспределения.

Схема работы гидрокомпенсаторов

Добавились гидрокомпенсаторы с рокерами, произведена частичная модернизация. Улучшено навесное оборудование и его компоновка на корпусе двигателя. Например, впускной коллектор стал пластиковым с изменяемой геометрией каналов.

Гильзы цилиндров внутри дюралевого блока как были, так и остались тонкостенными стальными с «мокрой» посадкой. Фактически увеличить мощность и произвести глобальное улучшение параметров разработчикам не удалось – крутящий момент и мощность, объемы цилиндров и камер сгорания остались на прежнем уровне.

После доработок конструкции технические характеристики G4NA выглядят таким образом:

Варианты капитального ремонта G4KD и G4NA

Существует три варианта устранения образовавшихся в цилиндрах задиров:

Замена цилиндропоршневой группы

Замена блока цилиндров и поршней с кольцами на новые детали решает проблему, но стоимость нового блока очень высока и чаще всего, такой ремонт нецелесообразен. Стоимость запчастей и работ в этом варианте может оказаться сопоставима со стоимостью самого автомобиля.

Замена двигателя на контрактный

Приобретение контрактного двигателя может показаться оптимальным решением, однако, вследствие массовости описываемых неисправностей, это мероприятие почти бессмысленно. Даже в случае приобретения исправного, на первый взгляд, агрегата, нет никакой гарантии, что проблемы не появятся в ближайшее время.

Гильзовка блока и замена поршней

Данный способ ремонта является оптимальным. Гильзовка блока заключается в изготовлении новых чугунных гильз, запрессовываемых в старый блок цилиндров. Гильзы изготавливаются в номинальный размер под новые поршни и кольца, блок предварительно растачивается. Такой способ ремонта наиболее выгоден с финансовой точки зрения.

Задиры в цилиндрах двигателей G4KD и G4NA имеют ярко выраженный характер и легко диагностируются при помощи электронного эндоскопа или визуальном осмотре после разборки

В автомобильной промышленности

У каждого производителя двигателей данная технология имеет своё название.

• AVCS (Subaru)
• AVLS (Subaru)
• CPS (Proton), однако на новых моделях с 2021 года Proton называет технологию VVT
• CVTCS (Nissan, Infiniti)
• CVVT (разработана компаниями Hyundai и Kia, также встречается на Geely, Iran Khodro, Volvo)
• DCVCP (General Motors)
• DVT (Ducati)
• DVVT (Daihatsu, Perodua, Wuling)
• MIVEC (Mitsubishi)
• MultiAir (Fiat/FPT)
• N-VCT (Nissan)
• S-VT (Mazda)
• Ti-VCT (Ford)
• VANOS (BMW)
• VALVETRONIC (BMW, PSA)
• VarioCam (Porsche)
• VCT (Alfa Romeo)
• VTEC, i-VTEC (Honda, Acura)
• VTi, (Citroen, Peugeot, BMW)
• VVC (MG Rover)
• VVL (Nissan)
• Valvelift (Audi)
• VVA (Yamaha)
• VVEL (Nissan, Infiniti)
• VVT (Chrysler, General Motors, Proton, Suzuki, Isuzu, Volkswagen Group, Toyota)
• VVT-i, VVTL-i (Toyota, Lexus)

Источник

Надежность, проблемы и ремонт двигателей G4NA

Серия Nu пришла на смену поколению Theta II в 2011 году и здесь мы рассмотрим двухлитрового представителя под обозначением G4NA, который заменяет 2-литровый G4KD. Новое поколение создано по образу популярного 1.6-литрового G4FC, с которым можно ознакомиться открыв капот ближайшего к вам Hyundai Solaris или прочитав о нем прямо здесь.
Двигатель G4NA имеет алюминиевый блок цилиндров с тонкими чугунными гильзами и без масляных форсунок. Внутри с сантиметровым смещением установлен коленвал с ходом поршня 97 мм, диаметр цилиндров 81 мм, высота поршней 28.5 мм, что вместе дает те самые 2 литра рабочего объема.

Накрыт блок типичной головкой для двигателей подобного класса — это 16-клапанная ГБЦ с двумя распредвалами и с гидрокомпенсаторами. Здесь применена система изменения фаз газораспределения на впуске и на выпуске D-CVVT.
Впрыск топлива обыкновенный распределенный. На впуске установлен двухступенчатый впускной коллектор VIS из пластика, переключающийся на 3000 об/мин.
Привод газораспределительного механизма цепной, цепь ГРМ необслуживаемая, на практике работает нормально и служит не менее 150 тыс. км.
Управляет двигателем блок ЭБУ Continental 39101-2EXN0.

В феврале 2017 года мотор был обновлен: появились маслофорсунки для охлаждения поршней, доработали систему охлаждения, изменилась прокладка ГБЦ.

На базе этого двигателя было создано несколько версий таких, как G4NC и G4ND, а также 1.8-литровый G4NB.

Массовые проблемы двигателей G4NA

1. Стук, шум, жор масла. Вероятно, у вас задиры в цилиндрах — это типичная ситуация для данного мотора даже при маленьком пробеге. Причина это не до конца продуманная конструкция поршней, их недостаточное охлаждение и ряд других факторов.
Как избежать задиров: хороший капремонт с расточкой +0.5 мм или гильзовкой с установкой маслофорсунок. Также стоит менять масло каждые 7500 км, антифриз каждые 40 тыс.км и следить за состояние радиатора. Но все это не 100% гарантия.
2. Износ шатунных вкладышей, что может привести к провороту и последующему капремонту. Ставьте самую последнюю ревизию, производитель постоянно их дорабатывает.

Чтобы мотор ездил долго и хорошо, регулярно его обсуживайте, лейте нормальное качественное и оригинальное масло (не жидкое), меняйте с периодичностью минимум раз в 7500 км, следите за состоянием катализатора хотя бы раз в 100 тыс. км. Неплохим вариантом видится замена катализатора на пламегаситель дабы при его разрушении, избежать попадания керамической пыли в цилиндры и не попасть на капремонт. После этого ставится обманка или делается чип-тюнинг.

Профилактика задиров, увеличение ресурса

Существует несколько простых правил обслуживания, соблюдение которых может помочь владельцу существенно увеличить ресурс проблемных двигателей G4KD и G4NA до возникновения задиров и необходимости проведения капитального ремонта. Следует отметить, что эти правила описаны и в сервисных книжках на автомобили, но к сожалению, лишь в форме рекомендаций. Поэтому и сами владельцы, и дилерские организации чаще всего ими пренебрегают.

Уменьшение интервала замены масла

Из указаний производителя вполне определенно следует, что при тяжелых условиях эксплуатации двигателя, необходимо сократить интервал замены моторного масла до 7500 км или 6 месяцев эксплуатации (в зависимости от того, что наступит раньше). А к тяжелым условиям эксплуатации относятся:

• Частые поездки на короткие расстояния (от дома до работы и обратно);
• Продолжительная работа двигателя на холостом ходу и частые остановки (ожидание в пробках);
• Поездки по запыленным дорогам, эксплуатация в песчаных районах;
• Эксплуатация автомобиля в условиях морозов и жары;
• Буксировка прицепа и использование автомобиля в качестве такси.

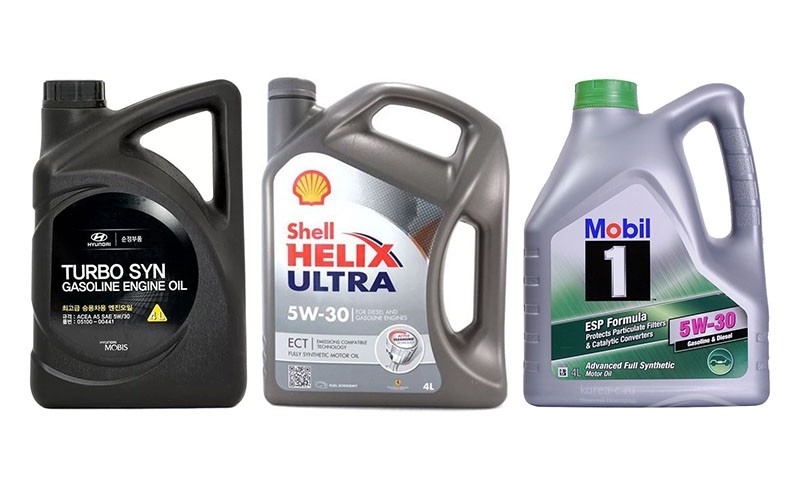

Качество и вязкость моторного масла

В двигателях G4KD и G4NA настоятельно рекомендуется применять специальные моторные масла с пониженной рабочей вязкостью, не выше 30 (0W-30, 5W-30). Это так называемые энергосберегающие масла, которые обладают лучшими показателями прокачиваемости и смачиваемости для данных силовых агрегатов. Специальное требование по качеству у производителя только одно – соответствие стандарту API не ниже индекса SJ.

Следует отметить, что это довольно «мягкое» требование, учитывая тот факт, что индекс SJ на сегодняшний день является относительно устаревшим и применялся для масел в двигателях, произведенных в конце 90-х годов прошлого столетия. В настоящее время практически все существующие на рынке моторные масла, превосходят это качество. В случае со стандартом API действует правило обратной совместимости индексов и применение более качественного масла почти всегда оправдано. Поэтому лучшим выбором для применения в двигателях G4KD и G4NA, будет современный класс API SN и выше. Как правило, именно этим индексом промаркированы современные энергосберегающие масла ведущих производителей.

Hyundai/KIA не предъявляет никаких особых требований к качеству масла в сервисной книжке, однако, учитывая массовые проблемы, в профилактических целях следует использовать энергосберегающие масла не хуже API SN авторитетных производителей

Особое внимание следует уделить выбору производителя моторного масла. По возможности, лучше использовать оригинальное масло Hyundai/KIA соответствующей вязкости. При выборе альтернативного производителя, предпочтение следует отдать тем, которые осуществляют полный цикл производства, начиная с добычи сырья, производства модификаторов (присадок) и заканчивая расфасовыванием продукта

Благодаря полному циклу, эти производители максимально эффективно контролируют и гарантируют качество продукта на всех производственных этапах. Примеры таких производителей – Shell, Exxon Mobil. Оптимальным по соотношению цена/качества выбором для проблемных моторов серий G4KD и G4NA будут Shell Helix ECT 5W-30 и MOBIL 1 ESP Formula 5W-30

При выборе альтернативного производителя, предпочтение следует отдать тем, которые осуществляют полный цикл производства, начиная с добычи сырья, производства модификаторов (присадок) и заканчивая расфасовыванием продукта. Благодаря полному циклу, эти производители максимально эффективно контролируют и гарантируют качество продукта на всех производственных этапах. Примеры таких производителей – Shell, Exxon Mobil. Оптимальным по соотношению цена/качества выбором для проблемных моторов серий G4KD и G4NA будут Shell Helix ECT 5W-30 и MOBIL 1 ESP Formula 5W-30.

Лучшим выбором среди моторных масел для проблемных моторов будет оригинальная продукция Хендай/Киа, либо качественные аналоги ведущих производителей смазочных материалов

Тюнинг моторов КИА G4GC и G4FC

Существует несколько способов увеличить мощность силового агрегата G4GC:

1. Калибровка (перепрошивка ЭБУ) двигателя. При этом специалисты обещают увеличение мощности до 150 л. с.
2. Для того чтобы поднять мощность мотора G4GC до 160 л. с. необходимо выполнить ряд доработок: внедрить прямоточный выхлоп, установив «паук» 4-2-1; установить распределительные валы с фазой 268/264 и большим подъемом клапанов.
3. Кроме того можно попробовать увеличить мощность моторов G4GC до 180 л. с. Однако это требует специально изготовленных на заказ распределительных валов с фазой 270 и большим подъемом клапанов. Кроме того необходимо сварить оригинальный турбоколлектор и обеспечить маслоподачу на турбину TD04L. Также понадобятся интеркуллер, пайпинги, форсунки 440 сс, выхлопная труба диаметром 51 или 63 мм. Собранная воедино, такая система при правильной настройке способна обеспечить мощность G4GC до 180 л. с. Однако на сколько хватит его ресурса неизвестно.

Двигатель G4FC также поддается тюнингу:

Поднять его мощность до 160 л. с. можно путем установки компрессора РК-23-1 (РК-23-е) и небольшой турбины.

Кроме того необходимо:

1. установить выхлоп на трубе диаметром 51 мм;
2. расточить впускные и выпускные каналы ГРМ;
3. применить большие клапана.

Кроме того, для того чтобы сохранить ресурс двигателя КИА Рио в обязательном порядке придется поставить кованую поршневую группу под степень сжатия 8,5. Если этого не сделать, то двигатель, рассчитанный на степень сжатия 11, попросту развалится.

DOHC является аббревиатурой. Перевод на русский язык дает понять, что имеется в виду под этим словом — это наличие двух распределительных валов. Иногда пользуются русской аббревиатурой DOHC — ДВРВ, чаще ДОШЦ. Произошел двигатель DOHC в результате креативного мышления, опытной езды и стремительности «банды четырех». Такое название дали группе изобретателей, которые представили миру двигатель DOHC.
