Схема электропроводки ваз 2107 инжекторная проводка

Содержание:

Жгут проводов в салоне
- Таблица: сечение и цвет проводки наиболее важных электроприборов ВАЗ 21074
Новая система питания
- Отличия в электропроводке
- Новые датчики
Как проверить подачу питания на форсунки
Схема электрооборудования ВАЗ 21074
- Схема проводки ВАЗ 21074 инжектор
Оригинальные часы на классику.
Не работает тахометр ВАЗ 2107
- Тахометр на карбюраторном двигателе ваз 2107
- Тахометр на инжекторном двигателе ваз 2107
Диагностика повреждений
Отказ основных систем автомобиля
Схема электрооборудования ВАЗ 2107, 21074
Неисправности тахометра
Заключение

Жгут проводов в салоне

В салоне ВАЗ 21074 находятся жгуты проводов:

под панелью приборов. В этом пучке собраны провода, отвечающие за фары, указатели поворотов, приборную панель, подсветку салона;
протянутый от блока предохранителей в заднюю часть автомобиля. Проводами этого пучка запитаны задние фонари, обогреватель стекла, датчик уровня бензина.

Провода, которые используются в «семёрке» для электрических соединений, относятся к типу ПВА и имеют сечение от 0,75 до 16 мм2. Количество медных проволок, из которых скручены провода, может составлять от 19 до 84. Изоляция проводки изготовлена на основе стойкого к температурным перегрузкам и химическому воздействию поливинилхлорида.

В жгуте проводов под панелью приборов ВАЗ 21074 собраны провода, которые отвечают за фары, указатели поворотов, приборную панель, подсветку салона

Для упрощения ремонта, обслуживания и замены электрооборудования заводская электропроводка автомобилей ВАЗ 21074 имеет установленную расцветку.

Таблица: сечение и цвет проводки наиболее важных электроприборов ВАЗ 21074

Участок электрической цепи	Сечение провода, мм2	Цвет изоляции
минус АКБ — «масса» кузова	16	чёрный
плюс стартера—АКБ	16	красный
плюс генератора—АКБ	6	чёрный
генератор—чёрный разъём	6	чёрный
клемма «30» генератора—белая колодка МБ	4	розовый
клемма «50» стартера—реле пуска стартера	4	красный
пусковое реле стартера—чёрный разъём	4	коричневый
реле зажигания—чёрный разъём	4	голубой
клемма «50» замка зажигания—голубой разъём	4	красный
клемма «30» замка зажигания—зелёный разъём	4	розовый
соединитель правой фары — «масса»	2,5	чёрный
соединитель левой фары—голубой разъём	2,5	зелёный (серый)
клемма «15» генератора—жёлтый разъём	2,5	оранжевый
ЭД вентилятора радиатора — «масса»	2,5	чёрный
ЭД вентилятора радиатора—красный разъём	2,5	голубой
контакт «30/1» замка зажигания—реле зажигания	2,5	коричневый
контакт «15» замка зажигания—одноконтактный разъём	2,5	голубой
прикуриватель—голубой разъём	1,5	голубой (красный)

Новая система питания

Электрическая схема ваз 2107 карбюратор

Чтобы разобраться, для чего на автомобиле установлено столько разного электрического оборудования, и что объединяет электропроводка, нужно понимать принцип работы новой системы питания.

Основное отличие инжекторной системы от карбюраторной заключается в следующем:

Элекробензонасос постоянно повышает давление в топливной магистрали (в карбюраторной версии давления нет, а сам насос механический);
Топливовоздушная смесь формируется непосредственно в цилиндре (инжекторная система), тогда как на «классике» – в карбюраторе;
Электрические форсунки отвечают за впрыск топлива в цилиндры (жиклеры в карбюраторе, а уже оттуда топливовоздушная смесь попадает во впускной коллектор и затем в цилиндры);
Момент впрыска определяет ЭСУД (в карбюраторе топливо всасывается при открытии впускного клапана).

Отличия в электропроводке

Платформой для создания автомобиля ВАЗ 21074 послужила модель ВАЗ 2107. И хотя на «семьдесят четверку» устанавливался тот же двигатель объемом в 1,6 л, но карбюратор был заменен на инжектор.

Это повлекло за собой изменения, в результате которых электропроводка ваз 21074 на инжектор отличается от штатной карбюраторной версии:

Добавлен жгут проводов от контроллера к топливной рамке;
Добавлены провода к зоне радиатора – для датчиков и вентилятора;
Появилась проводка для электрического бензонасоса.

Материал на нашем сайте Схема электропроводки ВАЗ 21093: особенности обслуживания даст вам больше информации по этому вопросу.

Новые датчики

Поскольку инжекторная система работает по заранее составленным алгоритмам (прошивке), то для их активации электронной системе требуются показания многочисленных параметров работы автомобиля.

Для этого были дополнительно установлены датчики:

массового расхода воздуха;
концентрации кислорода;
положения дроссельной заслонки;
скорости автомобиля;
положения коленчатого вала;
гравитационный клапан в топливной магистрали;

Клеммная колодка датчика массового расхода воздуха

Как проверить подачу питания на форсунки

Схема электропроводки газель 402: двигатель нуждается в подготовке к зиме

Указанную проверку производят в том случае, если сами форсунки исправны, но какой-либо из инжекторов не работает при включении зажигания.

для диагностики от инжектора отключается колодка, после чего к АКБ нужно подключить два провода;
другие концы проводов крепятся к контактам форсунки;
затем нужно включить зажигание и зафиксировать наличие или отсутствие вытекания топлива;
если горючее течет, тогда данный признак указывает на проблемы в электрической цепи;

Еще одним из диагностических приемов является проверка инжектора при помощи мультиметра. Данный способ позволяет измерить сопротивление на форсунках не снимая их с двигателя.

Перед началом работ необходимо выяснить, какой импеданс (сопротивление) имеют форсунки, установленные на конкретном автомобиле. Дело в том, что встречаются инжекторные форсунки как с высоким, так и с низким сопротивлением.
Следующим шагом станет выключение зажигание, а также сбрасывание минусовой клеммы с АКБ.
Далее потребуется отключить электрический разъем на форсунке. Для этого необходимо использовать отвертку с тонким концом, при помощи которой нужно отщелкнуть специальный зажим, расположенный на колодке.
После отсоединения разъема переводим мультиметр в нужный режим работы для замера сопротивления (омметр), подключаем контакты мультиметра к соответствующим контактам форсунки для измерения импеданса.
Сопротивление между крайним и центральным контактом форсунки с высоким импедансом должно быть в рамках от 11-12 до 15-17 Ом. Если на автомобиле применяются форсунки с низким сопротивлением, тогда показатель должен быть от 2 до 5 Ом.

Если замечены явные отклонения от допустимых норм, тогда форсунку нужно демонтировать с двигателя для подробной диагностики. Также возможна замена форсунки на заведомо исправную, после чего оценивается работа двигателя.

Схема электрооборудования ВАЗ 21074

Подключение генератора ваз 2107 схема подключения

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

LADA 2107–20 — в соответствии со стандартом Евро-2;
LADA 2107–71 — для китайского рынка;
LADA-21074–20 (Евро-2);
LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

предохранители:
- силовых цепей главного реле;
- цепи постоянного питания контроллера;
- цепи реле электробензонасоса;
реле:
- главное;
- бензонасоса;
- электровентилятора;
диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

АКБ напряжением 12 В, ёмкостью 55 Ач;
генератор типа Г-222 или 37.3701;
регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

вспомогательное, которое подаёт питание на выводы стартера;
втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

катушку зажигания;
распределитель с контактным прерывателем;
свечи зажигания;
высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

Свечи зажигания.
Распределитель.
Экран.
Датчик Холла.
Электронный коммутатор.
Катушка зажигания.
Монтажный блок.
Блок реле.
Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

Блок-фары с габаритами.
Подсветку подкапотного пространства.
Монтажный блок.
Освещение бардачка.
Выключатель подсветки приборов.
Задние фонари с габаритами.
Подсветку номеров.
Переключатель ламп наружного света.
Лампочка индикации наружного освещения (в спидометре).
Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

электромоторы:
- стеклоомывателя;
- стеклоочистителя;
- вентилятора отопителя;
- вентилятора радиатора охлаждения;
прикуриватель;
часы.

В схеме подключения стеклоочистителей используются:

Моторедукторы.
ЭД омывателя фар.
Монтажный блок.
Замок зажигания.
Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Оригинальные часы на классику.

Всем доброго дня.

Приобрел новые часики для своего ваз 2107 так как родные перестали работать. В своем городе в магазинах нет в продаже, а в avtoall.ru есть в наличии. Заказ был сделан 3 августа 2021 года. Все пришло в срок. Упакован отлично. Фото товара ниже.

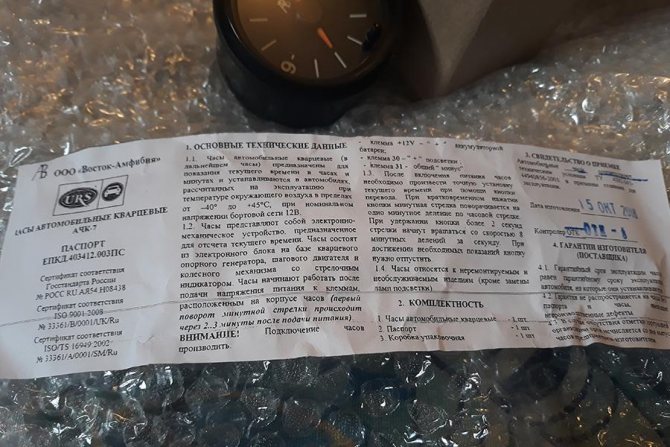

К часикам прилагается сертификат соответствия гостстандарта фото ниже.

Данные часы неремонтопригодные в случае отказа работоспособности подлежат замене. Есть возможность замены лампы подсветки.

Для тех кто впервые самостоятельно производит замену расскажу как это сделать. Первое что надо сделать это отсоединить минусовую клемму от аккамуляторной батареи. Далее отверткой поддеваем фиксаторы верхнего вкладыша центральной консоли и аккуратно вынимаем из посадочного места. На часах с внутренней стороны находятся три клеммы +12v (это постоянный плюс) клемма 31 (это минус) клемма 30 (это подсветка) запишите какой провод куда подсоединен чтобы не ошибится при подключении проводов. Далее отсоединяем провода и извлекаем часы из посадочного места. Снимите уплотнительное резиновое кольцо с корпуса часов и установите его на новые часы. Уплотнительное кольцо в комплекте с часами не идет. Собираете все в обратной последовательности. Теперь все работает отлично и время показывает точно. Спасибо магазину AvtoAll за наличие и огромный выбор автозапчастей. Хороших всем покупок.

Не работает тахометр ВАЗ 2107

: 27.08.2018 Выбирая будущую профессию или желая сменить сферу деятельности, вдумчивые люди изучают рынок, оценивая, какие из них являются наиболее востребованными, высокооплачиваемыми и престижными.

Ведь правильно сделанный выбор может ощутимо помочь в карьере, а значит, позволит обеспечить себе и своим близким достойную жизнь, перейдите сюда Honda.

Другое дело, что самые престижные профессии требуют неординарных качеств, трудолюбия, упорства и таланта, но эта игр стоит свеч. Выбор зарядного устройства. Советы по эксплуатации

В России эти профессии стали попадать в подобные списки не так давно, но зато последние несколько лет они только продвигаются, и теперь достигли высший позиции. Программисты всех мастей и видов, дизайнеры, разработчики, веб-аналитики, SEO-специалисты – этот список можно продолжать очень долго. БСЗ проблема с тахометром

Ясно одно — специальности, связанные с компьютерами и интернетом сегодня действительно востребованные и достаточно высокооплачиваемые. Нижняя планка, возможно, и не впечатлит новичков, но, добиваясь успеха в выбранной профессии, свой доход можно повышать практически до бесконечности. Подключение тахометра

статьи: Топ-менеджмент Юристы Логистика Медицина Бухгалтер Аудитор Информационные технологии Стимулирование сбыта Менеджмент Менеджер по снабжению Менеджер по сбыту Индустрия красоты Творческая деятельность Заключение

Выделить области деятельности, в которых женщины работать не могут – практически невозможно. Прекрасный пол с равным успехом реализует себя в менеджменте, экономике, сфере IT и нефтедобыче. В то же время есть ряд прибыльных профессий для девушек, связанных с индустрией красоты, сферой обслуживания или той же бухгалтерией, где мужчин очень мало или совсем нет.

Всем привет сегодня хочется поговорить о возможных причинах, почему не работает тахометр на автомобиле ВАЗ 2107. Тахометр на автомобиле играет очень важную роль и поэтому нельзя затягивать и срочно починить ну или, в крайнем случае, заменить.

Итак, для начала вы должны понимать, что на автомобиле ВАЗ 2107 стоят два типа двигателей, а именно карбюраторный и инжекторный. Соответственно схема подключения тахометра на этих машинах разная. Ну, давайте сначала рассмотрим карбюраторную семёрку.

Тахометр на карбюраторном двигателе ваз 2107

На карбюраторной семёрке от тахометра выходят три провода. Два провода это плюс и минус (питание) а третий провод подключается к катушке зажигания. Если тахометр вышел из строя то для того чтобы понять причину нужно добраться до клемм которые идут к тахометру и отсоединить.

ЭТО ИНТЕРЕСНО: Снять вентилятор печки ваз 2114

Вам понадобится три провода для того чтобы присоединить тахометр напрямую к аккумулятору плюс и минус а также к катушке зажигания клемма К. После чего нужно запустить двигатель и посмотреть если тахометр не заработает значит неисправность нужно искать в системе зажигания или в самом тахометре.

Но, а если тахометр заработает, значит, проблема в проводке, которая идёт к тахометру.

Тахометр на инжекторном двигателе ваз 2107

Выше мы рассмотрели неисправности тахометра на карбюраторной семёрке теперь пришло время инжекторной. На инжекторной семёрке к тахометру идёт уже не три, а четыре провода. Два провода это плюс и минус, плюс идёт от замка зажигания, а минус на массу автомобиля. Третий провод идёт на вход блока управления. Четвёртый присоединяется к датчику положения коленчатого вала. Самым лучшим вариантом чтобы определить неисправность тахометра на инжекторной семёрке будет диагностика. В таком случае по кодам ошибок можно определить причину, по которой не работает тахометр. Ну а без диагностики можно лишь проверить контакты на колодках. Так же бывает, что стрелка тахометра начинает дергаться, в основном это бывает из-за того что владельцы меняют штатную проводку на более современную. И с учетом того что сопротивление разное, появляется такая неприятность. Ну, вот и всё на этом сегодня мы рассмотрели основные причины отказа тахометра на автомобиле ВАЗ 2107 всем пока. 21 января 2020 753

Диагностика повреждений

Как понять, что требуется замена, проверка или ремонт инжектора? Даже без датчиков можно понять, что требуется ремонт элементов топливной системы, если имеются 1 из 2 главных признаков в моделях 2107, 21074:

Нестабильная работа двигателя. Иногда он может глохнуть или плохо заводится.
Куда менее очевидный признак — потеря мощности. Этот эффект заметен, если вы в основном ездите на средней скорости, но на большой он сильно ощутим.
Последний признак фиксируется только датчиками — повышается давление внутри системы.

Причина таких сбоев — засорение форсунок, даже диагностика не нужна. Чистка помогает восстановить прежнюю работоспособность движка. Если неполадка после чистки не была устранена, стоит проверить трубки и форсунки на наличие повреждений или пробоев. В таких случаях ремонт лучше не начинать, а попросту заменить поврежденные детали на новые.

Иногда самостоятельно невозможно определить, где повреждение, и вот только тогда пригодится диагностика в сервисных центрах. Засор может стать причиной довольно серьезной поломки инжектора ВАЗ 2107, а также разрыва каналов. Давление, которое возникает внутри системы, может с легкостью привести в негодность самые хрупкие детали. Тут уже своими руками не получится исправить ситуацию, даже если под рукой есть полная схема автомобиля. Вывод один — нужно уделять чистке инжекторов много времени и внимания и выполнять ее регулярно.

Отказ основных систем автомобиля

Причиной внезапного отказа многих узлов автомобиля ВАЗ 2107 могут быть повреждения и выход из строя элементов электрической проводки.

Наиболее частые поломки проводки приведены ниже:

Частым дефектом является перегорание плавкой вставки предохранителя, вызываемое перегрузкой цепи или коротким замыканием. Поскольку в электросхеме ВАЗ 2107 часто применяются предохранители старого образца, то часто встречаются окисления или ослабевание зажимов контактов в монтажном блоке. Для исправления этих неисправностей следует заменить предохранитель или очистить контакты. На последних выпусках автомобилей применялись монтажные блоки с ножевыми предохранителями, которые обеспечивают лучший контакт и более надежную работу электрической цепи.
Более сложным случаем является отгорание или окисление токопроводящих дорожек в монтажном блоке. Для ремонта блок снимают с автомобиля, пропаивают повреждённые участки и покрывают их защитным лаком. В случае критических повреждений блок подлежит замене.
При замыкании участка проводки будет происходить постоянное выгорание плавкой вставки. Для поиска поврежденного элемента необходимо прозвонить цепь мультиметром. Замененные провода следует аккуратно проложить по штатному маршруту. Обрыв цепи также определяется прозвонкой проводов.
При неполадках в компонентах системы впрыска возможно включение индикаторной лампы Check Engine на комбинации приборов. Причиной могут стать выход из строя датчиков или обрывы цепей. Для поиска причин повреждения следует произвести диагностику системы впрыска при помощи тестового прибора, подключаемого к разъему диагностики. Имеющиеся в системе коды ошибок могут быть расшифрованы и на основе этих данных производится ремонт.
Причиной полной неработоспособности электрической системы может стать разряд батареи или окисление минусового провода, который подключается к кузову. На разряд батареи указывает тусклое свечение контрольных ламп и полное их отключение при подключении нагрузки (клаксон или попытка прокрутить двигатель стартером).
Горящая лампа зарядки батареи на работающем двигателе указывает на неисправность генератора или обрыв цепи, связывающей генератор с батареей.
Пульсации света при работающем двигателе являются симптомом выгорания регулировочного реле на генераторе. Реле подлежит замене, поскольку эксплуатация автомобиля с повышенным напряжением в бортовой сети недопустима.

В ролике, предоставленном каналом Автоэлектрика ВЧ, показан ремонт проводки фонарей заднего хода на ВАЗ 2107.

Схема электрооборудования ВАЗ 2107, 21074

На этой странице приведена цветная схема электрооборудования автомобилей ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701 (со встроенным регулятором напряжения).

Для увеличения изображения схемы проводки кликните на картинку ниже.

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

блок-фары
боковые указатели поворота
аккумуляторная батарея
реле включения стартера
электропневмоклапан карбюратора
микровыключатель карбюратора
генератор 37.3701
моторедукторы очистителей фар *
датчик включения электродвигателя вентилятора
электродвигатель вентилятора системы охлаждения двигателя
звуковые сигналы
распределитель зажигания
свечи зажигания
стартер
датчик указателя температуры охлаждающей жидкости
подкапотная лампа
датчик сигнализатора недостаточного давления масла
датчик сигнализатора недостаточного уровня тормозной жидкости
моторедуктор очистителя ветрового стекла
блок управления электропневмоклапаном карбюратора
катушка зажигания
электродвигатель насоса омывателя фар *
электродвигатель насоса омывателя ветрового стекла
монтажный блок
реле очистителя ветрового стекла
реле аварийной сигнализации и указателей поворота
выключатель сигнала торможения
выключатель света заднего хода
реле зажигания
выключатель зажигания
трехрычажный переключатель
выключатель аварийной сигнализации
штепсельная розетка для переносной лампы **
переключатель вентилятора отопителя (печки)
дополнительный резистор электродвигателя отопителя (печки)
лампа сигнализатора включения обогрева заднего стекла
лампа сигнализатора недостаточного уровня тормозной жидкости
блок сигнализаторов
электродвигатель вентилятора отопителя (печки)
лампа освещения вещевого ящика
выключатели плафонов на стойках передних дверей
выключатели фонарей сигнализации открытых передних дверей ***
фонари сигнализации открытых передних дверей ***
соединительная колодка
прикуриватель
часы
выключатель освещения приборов
диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
указатель уровня топлива
лампа сигнализатора резерва топлива
спидометр
лампа сигнализатора включения указателей поворота
лампа сигнализатора прикрытия воздушной заслонки карбюратора
лампа сигнализатора заряда аккумуляторной батареи
выключатель сигнализатора прикрытия воздушной заслонки карбюратора
комбинация приборов
эконометр
выключатели плафона на стойках задних дверей
указатель температуры охлаждающей жидкости
тахометр
лампа сигнализатора включения стояночного тормоза («ручника»)
лампа сигнализатора недостаточного давления масла
лампа сигнализатора включения дальнего света фар
лампа сигнализатора включения наружного освещения
вольтметр
выключатель сигнализатора включения стояночного тормоза («ручника»)
выключатель наружного освещения
выключатель обогрева заднего стекла с лампой подсветки
выключатель заднего противотуманного света с сигнализатором включения *
предохранитель цепи противотуманного света
плафон ****
задние фонари
датчик указателя уровня и резерва топлива
колодки для подключения к элементу обогрева заднего стекла *
фонари освещения номерного знака

Для того, чтобы скачать схему ВАЗ 2107 и сохранить её на компьютер, наведите указатель на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение» (размер около 300 килобайт).

Разрешение изображения составляет 1600×872 точек, поэтому электрическую схему можно без проблем распечатать на принтере и пользоваться при ремонте автомобиля.

Порядок условной нумерации штекеров в колодках:

a — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора
б — монтажного блока и трехрычажного переключателя
в — реле аварийной сигнализации и указателей поворота
г — задних фонарей (нумерация выводов по порядку от края платы)
д — выключателя аварийной сигнализации

Дополнительная информация «звездочки»:

* — Устанавливаются на части выпускаемых автомобилей.

** — С 2000 г. не устанавливается.

*** — С 1998 г. не устанавливаются.

**** — С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Неисправности тахометра

Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:

отсутствие реакции стрелки на изменение количества оборотов двигателя;
хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
явное занижение или завышение показаний.

О каких же поломках свидетельствуют перечисленные признаки?

Стрелка не реагирует на измерение количества оборотов

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Видео: стрелка тахометра не реагирует на обороты двигателя

Стрелка тахометра хаотично скачет

Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

отсутствие хорошего контакта на минусовой клемме аккумулятора;
окисление или подгорание коричневого провода на катушке зажигания;
подгорание или износ контактов крышки распределителя зажигания, или бегунка;
износ подшипника вала трамблёра;
замыкание красного провода, питающего прибор, на «массу» автомобиля;
неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Видео: скачки стрелки тахометра

Тахометр занижает или завышает показания

Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.

Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:

Разобрать распределитель зажигания.
Проверить состояние контактов прерывателя.
Зачистить контакты.
Произвести регулировку зазоров между контактами.
Проверить исправность конденсатора, установленного в прерывателе.
Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.

Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.

Заключение

Модернизация «семерки» позволила ей успешно конкурировать с переднеприводными моделями и оставаться на конвейере до 2012 года. После чего на АвтоВАЗе было принято решение о снятии модели с производства. Однако ВАЗ 2107 и сегодня остается популярной моделью автомобиля, пользующейся спросом на вторичном рынке. Поэтому «схема ВАЗ 2107 (инжектор)» продолжает оставаться популярным запросом в поисковиках. Знание схемы электрооборудования пригодится при самостоятельной диагностике неполадок и ремонте автомобиля.

Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.

блок-фары
боковые указатели поворота
аккумуляторная батарея
реле включения стартера
электропневмоклапан карбюратора
микровыключатель карбюратора
генератор 37.3701
моторедукторы очистителей фар *
датчик включения электродвигателя вентилятора
электродвигатель вентилятора системы охлаждения двигателя
звуковые сигналы
распределитель зажигания
свечи зажигания
стартер
датчик указателя температуры охлаждающей жидкости
подкапотная лампа
датчик сигнализатора недостаточного давления масла
датчик сигнализатора недостаточного уровня тормозной жидкости
моторедуктор очистителя ветрового стекла
блок управления электропневмоклапаном карбюратора
катушка зажигания
электродвигатель насоса омывателя фар *
электродвигатель насоса омывателя ветрового стекла
монтажный блок
реле очистителя ветрового стекла
реле аварийной сигнализации и указателей поворота
выключатель сигнала торможения
выключатель света заднего хода
реле зажигания
выключатель зажигания
трехрычажный переключатель
выключатель аварийной сигнализации
штепсельная розетка для переносной лампы **
переключатель вентилятора отопителя (печки)
дополнительный резистор электродвигателя отопителя (печки)
лампа сигнализатора включения обогрева заднего стекла
лампа сигнализатора недостаточного уровня тормозной жидкости
блок сигнализаторов
электродвигатель вентилятора отопителя (печки)
лампа освещения вещевого ящика
выключатели плафонов на стойках передних дверей
выключатели фонарей сигнализации открытых передних дверей ***
фонари сигнализации открытых передних дверей ***
соединительная колодка
прикуриватель
часы
выключатель освещения приборов
диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
указатель уровня топлива
лампа сигнализатора резерва топлива
спидометр
лампа сигнализатора включения указателей поворота
лампа сигнализатора прикрытия воздушной заслонки карбюратора
лампа сигнализатора заряда аккумуляторной батареи
выключатель сигнализатора прикрытия воздушной заслонки карбюратора
комбинация приборов
эконометр
выключатели плафона на стойках задних дверей
указатель температуры охлаждающей жидкости
тахометр
лампа сигнализатора включения стояночного тормоза («ручника»)
лампа сигнализатора недостаточного давления масла
лампа сигнализатора включения дальнего света фар
лампа сигнализатора включения наружного освещения
вольтметр
выключатель сигнализатора включения стояночного тормоза («ручника»)
выключатель наружного освещения
выключатель обогрева заднего стекла с лампой подсветки
выключатель заднего противотуманного света с сигнализатором включения *
предохранитель цепи противотуманного света
плафон ****
задние фонари
датчик указателя уровня и резерва топлива
колодки для подключения к элементу обогрева заднего стекла *
фонари освещения номерного знака
