Подключение генератора ваз 2107 схема подключения

Ремень генератора на ВАЗ 2107

«Семёрка» выходила с конвейера Волжского автомобильного завода в период с 1982 по 2012 годы. Изначально модель оснащалась приводным ремнём устаревшего на данный момент образца, имеющим гладкую поверхность без каких-либо шероховатостей. Однако более поздние ВАЗ 2107 стали переоснащаться под требования времени, что и привело к появлению ремней нового типа с зубцами.

Среди многообразия ремней, именно продукция компании «Бош» пользуется постоянным спросом на авторынке

Размеры ремней генератора

Все детали, применяющиеся в конструкции автомобиля, обязательно имеют маркировку и номера производителя. Конструкторские номера и размеры ремней для ВАЗ 2107 уточняются в эксплуатационных документах на эту модель:

• 2101–1308020 (гладкая поверхность), размеры — 10.0х8.0х944.0 мм;
• 2107–1308020 (зубчатая поверхность), размеры — 10.7х8.0х944.0 м.

Как правильно натянуть ремень на генератор

При самостоятельной установке генератора на ВАЗ 2107 самым сложным моментом считается именно грамотная натяжка ремня. Ведь именно через ремень будет проходить запуск генераторного механизма, следовательно, любые ошибки и просчёты при натяжении резинового изделия скажутся на работоспособности автомобиля.

Натяжка ремня выполняется следующим образом:

1. Новый генератор поставить на штатное место, насадив его на шпильки.
2. Гайки фиксации закрутить лишь до половины, не пережимая.
3. Монтировкой установить в образовавшуюся щель между стенкой генератора и помпой. Зафиксировать монтировку в этом положении.
4. Надеть новый ремень на шкив генератора.
5. Придерживая монтировку, начать натяжение ремня.
6. Закрутить гайку фиксации в верхней части крепления корпуса генераторного агрегата.
7. После провести предварительную диагностику степени натяжения — резиновое изделие не должно сильно провисать вниз.
8. Закрутить гайку нижней шпильки до конца, не пережимая.

На схеме указаны места проверок качества натяжки

Далее проводится проверка качества натяжения ремня. Двумя пальцами необходимо с силой надавить на свободную часть ремня и замерить существующий прогиб. Нормальное провисание не должно быть больше 1.5 сантиметра.

Таким образом, генератор на «семёрке» можно заменить своими руками, однако следует придерживаться строгих правил и соблюдать технику безопасности. При проблемах с работой мотора после самостоятельной замены устройства лучше обратиться к профессионалам.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
5. Вывод фазы:

, W, R, STА.

• Вывод нулевой точки обмотки статора: 0, МР.
• Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
• Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
• Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

1. Аккумуляторная батарея.
2. Генератор.
3. Регулятор напряжения.
4. Монтажный блок.
5. Выключатель зажигания.
6. Вольтметр.
7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Замена генератора на ВАЗ-2104-2107

Генератор автомобиля предназначен для вырабатывания электрической энергии и питания бортовой цепи автомобиля. Он приводится в действие путем передачи на его шкив вращающего момента от шкива коленчатого вала двигателя. Конструкция генератора состоит из статора, ротора, крышки и выпрямителя, преобразовывающего переменный ток в постоянный.

ВАЗ 2107 комплектуются генераторами переменного тока моделей 372.3701 или 9412.3701.

Неисправности

К основным неисправностям генератора ВАЗ 2107 относятся:

• износ щеток;
• выход из строя диодного моста (выпрямительного блока);
• выход из строя подшипников ротора;
• замыкание в обмотке возбуждения;
• обрыв или замыкание в обмотке статора.

Признаками неисправного генератора являются:

• отсутствие загорания контрольной лампы на приборной панели;
• нахождение стрелки вольтметра в красной зоне;
• искрение внутри генератора;
• шум при работе (гул или вой);
• дым и запах горелого со стороны генератора.

Нужно ли менять генератор

Определить причину выхода из строя генератора, не имея понятия в электротехнике, достаточно сложно, поэтому с целью его ремонта лучше обратиться к специалистам. Чаще всего в автомобилях ВАЗ 2107 генератор выходит из строя вследствие износа щеток, возникающего из-за израсходованного ресурса или механических повреждений коллектора. Кроме этого нередко происходит замыкание или обрыв цепи в выпрямителе, что «лечится» заменой диодного моста.

Гул или вой генератора свидетельствует о поломке подшипников, что также поддается ремонту. Но если вдруг произошло замыкание в какой-то из обмоток, придется, либо договариваться с доморощенными специалистами о наматывании новой обмотки, что довольно-таки рискованно, либо же менять генератор на новый. Последний вариант здесь будет уместней всего, особенно, если на него еще и гарантию дадут.

Новый генератор в зависимости от модели и производителя может стоить от 2800 до 5000 рублей. Замена его на станции техобслуживания обойдется примерно в 500 рублей.

Каталожный номер штатного ВАЗовского генератора на «семерку» — 21083701010.

Замена генератора ВАЗ 2107 своими руками

Если вы не хотите переплачивать за работу по установке нового генератора, его можно установить самому, тем более что ничего сложного в этой процедуре нет.

• торцевой ключ с «карданом» на 17 (для моделей 372.3701) или такой же на 13 (для моделей 9412.3701);
• торцевой ключ на 19;
• торцевой ключ на 10.

Порядок выполнения работ

1. Установите автомобиль на эстакаду или автомобильную смотровую «яму», зафиксируйте его стояночным тормозом.
2. Поднимите капот, отключите провод «массы» от аккумулятора.
3. Для удобства доступа к креплениям генератора демонтируйте АКБ при помощи ключа на 10;
4. Торцевым ключом на 17 или на 13 (в зависимости от модели) отверните гайку фиксации генератора к регулировочной планке.
5. Спуститесь в смотровую яму и демонтируйте защиту двигателя.
6. Снимите ремень генератора с его шкива.
7. Отсоедините колодку провода от контактов генератора.
8. Отодвиньте резиновый защитный колпачок, и ключом на 10 выкрутите гайку фиксации наконечников электропроводов к «плюсовому» выводу генератора, соединенного с соответствующей клеммой аккумулятора.
9. С помощью торцевого ключа на 19 отверните гайку фиксации статора генератора к кронштейну блока цилиндров.
10. Извлеките фиксирующий болт и снимите генератор через низ моторного отсека.
11. Установите на место новый генератор.
12. Наденьте ремень на его шкив, а также на шкивы водяного насоса и коленчатого вала.
13. Зафиксируйте генератор и присоедините защиту двигателя.

Заключение

Но на этом установка нового генератора не закончена

Здесь важно правильно натянуть его ремень. В случае его слабого натяжения, ремень будет пробуксовывать, особенно при повышенной влажности. Это чревато его быстрым износом, а также проблемами с работоспособностью водяного насоса

Если ремень перетянуть, это выведет из строя подшипники генератора и помпы. Регулировка осуществляется путем вращения гайки на регулировочной планке

Это чревато его быстрым износом, а также проблемами с работоспособностью водяного насоса. Если ремень перетянуть, это выведет из строя подшипники генератора и помпы. Регулировка осуществляется путем вращения гайки на регулировочной планке.

Для определения правильности натяжения отверткой или другим предметом надавите на отрезок ремня между шкивами водяного насоса и коленвала. Прогиб должен составлять 12-17 мм. После перепроверьте на участке между шкивами насоса и генератора. Здесь прогиб должен быть в пределах 10-15 мм.

Если с натяжением все правильно, запускайте двигатель и проверяйте работу генератора.

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка лампочкой и мультиметорм

Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем гологенную лампу H4 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

Схема проверки генератора

Строго не рекомендуется:

1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

В этой статье вы узнаете, почему не идет зарядка на ВАЗ 2107, а также как исправить эту неприятность. Причин для такого поведения электрооборудования автомобиля довольно много, поэтому придется искать поломку, используя метод исключения. И не имеет значения, работает ли правильно генератор. Он может функционировать в нормальном режиме, но зарядка при этом не идет. Теперь постараемся выяснить все возможные причины.

Неисправности генератора

К сожалению, ещё не придуманы такие механизмы, которые под воздействием времени и постоянных нагрузок не выходили бы из строя. Генератор ВАЗ 2107 рассчитан на многолетнюю работу, однако в ряде случаев этому препятствуют мелкие поломки и неисправности его составляющих.

Выявить неполадки в работе генератора можно без помощи специалистов СТО: необходимо просто внимательно следить за всеми изменениями, которые происходят с автомобилем во время движения.

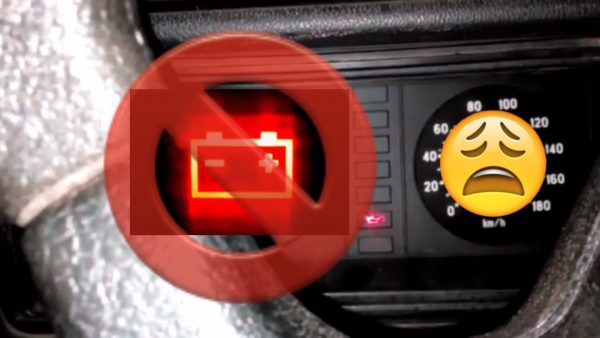

Загорелась контрольная лампа зарядки на панели приборов

В салоне ВАЗ 2107 на приборной панели есть вывод нескольких сигнализаторов. Одним из них является контрольная лампочка зарядки аккумулятора. Если она вдруг загорается красным, значит, в АКБ недостаточно заряда, есть проблемы с генератором. Но не всегда сигнализатор свидетельствует о неполадках с самим генератором, чаще всего лампа срабатывает по другим причинам:

• проскальзывание ремённого привода генератора — потребуется остановить машину и откорректировать степень натяжения ремня;
• повреждения в реле контрольной лампы, поэтому она срабатывает некорректно — рекомендуется «прозвонить» реле в монтажном блоке и в случае необходимости произвести его замену;
• обрыв контактов в обмотке возбуждения — это более серьёзное повреждение, которое требует снятия генератора с автомобиля, его разборки и поиска обрыва;
• сильный износ щёток в щёткодержателе — потребуется их замена, которая выполняется довольно просто;
• короткое замыкание в выпрямителе (скорее всего, перегорел один из кремниевых диодов) — рекомендуется разобрать генератор, прозвонить диоды и заменить выбывший из строя элемент.

Водитель сразу же заметит сигнал, так как лампа начинает светиться на панели приборов ярко-красным цветом

На аккумулятор не идёт зарядка

Водители ВАЗ 2107 часто сталкиваются с такой проблемой: генератор вроде бы исправно работает, а питание на АКБ не идёт. Проблема может крыться в следующих неисправностях:

• растянулся ремень генератора — необходимо проверить степень его натяжения или же заменить на новый;
• ослабление крепления наконечников проводов — достаточно просто подтянуть все крепёжные соединения и тщательно зачистить контакты и разъёмы;
• неисправность самого аккумулятора;
• повреждения в проводке — рекомендуется прозвонить все провода между АКБ и генератором и заменить повреждённые участки.

При отсутствии зарядки проблема может крыться как в генераторе, так и в аккумуляторе

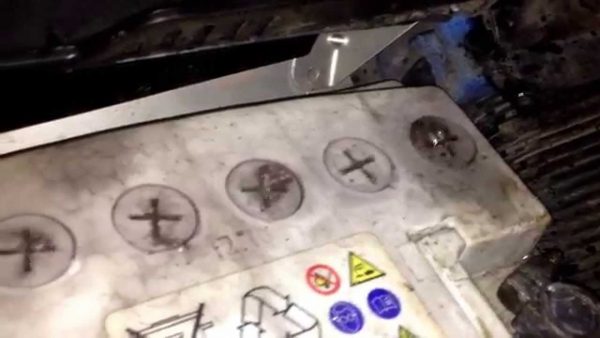

Аккумулятор выкипает

Выкипание АКБ — признак того, что жить батарее осталось недолго. После этого аккумулятор не сможет полноценно работать, поэтому скоро придётся его заменить. Однако чтобы замена не привела к тем же печальным последствиям, необходимо найти причину выкипания, которая может заключаться в:

• загрязнении контакта между «массой» и корпусом регулятора генератора — необходима зачистка контакта;
• повреждениях в самой плате регулятора напряжения — рекомендуется замена платы;
• браке аккумулятора — если АКБ стала выкипать сразу же после замены.

Аккумулятор после выкипания лучше не использовать, так как его ресурс сильно ограничен

При езде раздаётся шум и скрежет из генератора

Генератор имеет вращающийся ротор, поэтому он обязательно должен издавать шум во время работы. Однако если эти звуки становятся всё более громкими и неестественными, следует разобраться с причиной их возникновения:

• ослабление гайки на шкиве — нужно подтянуть гайку и проверить степень натяжения ремня;
• выработка подшипников — в этом случае водитель может слышать громкий скрежет и даже вой во время езды, потребуется выпрессовать старые подшипники с вала и установить новые;
• замыкание в обмотке — необходима замена статора полностью;
• скрип щёток — рекомендуется зачистка щёток от налипшей грязи.

Схема электрическая ВАЗ-2107 карбюратор

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза («ручника»)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза («ручника»)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака 2107

Электросхема ВАЗ-2107 карбюратор — полный вид:

Автомобили выпуска 1996 года и более поздние (карбюраторные моторы)

Схема подключения генератора Г222 на ВАЗ-2107 после 1996 года выпуска отличается от предыдущей одной маленькой особенностью – изменено питание обмотки возбуждения. Автомобили совершенствовались, а некоторые доработки позволяют сразу убить двух зайцев – упростить конструкцию и облегчить участь водителю.

После 1996-го вместо контрольной лампы начали устанавливать вольтметр, который более-менее точно показывает уровень заряда батареи. И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра водитель визуально оценивает уровень. И при необходимости может понять, что необходимо проводить ремонт или обслуживание.

Устранение неисправностей

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Для проверки обмотки возбуждения на обрыв щупами мультиметра дотрагиваются до колец ротора при снятом щеточном узле — рабочая обмотка показывает небольшое сопротивление. При касании одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на «массу». Для проверки реле-регулятора напряжения к верхнему контакту подсоединяют «+» АКБ, а к левому — «-» и измеряют напряжение на щетках. Оно должно быть 12 В. Если нет — реле подлежит замене.

Заключение

Если предусмотрено наличие лампы для контроля, то через нее будет протекать ток, независимо от того, генератор или аккумулятор питают систему электроснабжения, они работают в паре. Но если происходит обрыв в обмотке возбуждения, стираются щетки, то лампа не будет тухнуть, так как генератор не сможет выйти на нормальный рабочий режим и обеспечить питание всех потребителей. Больше никаких особенностей схема подключения генератора ВАЗ-2107 не имеет.

Почти аналогичная применяется на всех автомобилях (причем не только производства «АвтоВАЗ», но и других заводов). Схема питания обмотки возбуждения используется стандартная, законы электродинамики везде одинаковые. Без питания роторной обмотки не получится снять с выводов статорной напряжение, так как не будет вращающегося магнитного поля.

Система электроснабжения автомобиля ВАЗ 2107 получает питание от аккумуляторной батареи, которая в свою очередь заряжается от генератора. В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух разновидностей генератора: 372.3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и эксплуатация не имеет отличий.

Схема механической части у ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

Внешне отличия между моделями выражаются в том, что у 9412.3701 крыльчатка ротора находится внутри корпуса, а регулятор напряжения смонтирован в задней крышке. В остальном обе модели отличий не имеют. На представленном выше рисунке указаны основные элементы:

1. Контакт регулятора напряжения с маркировкой «В».
2. Регулятор напряжения.
3. Контакт с маркировкой «30».
4. Контакт с маркировкой «61».
5. Конденсатор.
6. Крышка (задняя).
7. Крышка (передняя).
8. Статор.
9. Шкив.
10. Шпилька крепления к регулировочной планке.

Ротор получает привод от коленчатого вала двигателя при помощи ременной передачи. Установка генератора на блок двигателя выполнена при помощи двух болтов с гайками на 17 и 19. Один болт крепит корпус к двигателю, второй фиксирует его на регулировочной пластине.

Электрическая схема подключения для разных моделей генератора имеет определенные отличия, вызванные их конструктивными особенностями, в частности расположением и маркировкой контактов и расположением выпрямительного блока. В первую очередь рассмотрим, как выглядит схема подключения модели 372.3701.

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:

1. Аккумуляторная батарея.
2. Генератор.
3. Монтажный блок с реле и предохранителями.
4. Замок зажигания.
5. Измерительный прибор для контроля напряжения (вольтметр).
6. Контрольная лампа зарядки аккумуляторной батареи.

Для 9412.3701 схема электрических соединений выглядит практически аналогично, кроме разве что обозначения контактов. В механической части вообще никаких отличий нет.

Принцип действия генератора заключается в преобразовании механической энергии в электрическую. Соответственно, для эффективной его работы необходимо обеспечить беспрерывную передачу крутящего момента от двигателя ВАЗ 2107 генератору. Это достигается путем правильной регулировки силы натяжения приводного ремня, так как недостаточное натяжение приведет к пробуксовыванию ремня и пропаданию заряда аккумуляторной батареи. Это особенно критично при движении ночью, когда электропотребление всех систем автомобиля ВАЗ 2107 имеет максимальное значение.

Для регулировки необходимо ослабить оба болта крепления генератора, при помощи монтировки натянуть ремень и зафиксировать его положение гайкой на пластине. После этого проверяем степень натяжения: при надавливании на ремень между двумя шкивами прогиб должен составлять 10-17 мм. Процедура регулировки повторяется до достижения указанного значения. После окончания регулировки затягивается гайка крепления к корпусу двигателя. На этом установка генератора на ВАЗ 2107 считается оконченной.

Простое устройство ВАЗ 2107 позволяет водителям самостоятельно обслуживать и ремонтировать свой автомобиль. Однако с некоторыми узлами могут возникнуть проблемы. Например, с генераторной установкой, так как не все автолюбители обладают соответствующими познаниями в работе с электрическими приборами.
