Электронное зажигание на иж юпитер 5

Определяем, почему греется катушка зажигания

Основная функция катушки заключается в преобразовании низковольтного напряжения, которое поступает от генератора или же аккумуляторной батареи, в высоковольтное. Происходит же генерация высоковольтных электрических импульсов на свечах. Схема подключения катушки зажигания обеспечивает определенный механизм работы: при включении стартера, благодаря контактному диску, включается добавочное сопротивление, это приводит к возрастанию тока, проходящего через первичную обмотку, и, как следствие, повышается напряжение вторичной обмотки, что способствует надежному воспламенению рабочей смеси.

Неисправности катушки зажигания можно заметить по следующим признакам. Прежде всего, если она имеет высокую температуру при выключенном моторе. Причиной такого симптома может послужить поворот ключа в активное положение на довольно длительный период при выключенном двигателе. Следующим тревожным признаком является короткое замыкание, когда движок не запускается вообще, при этом появляется запах горелой изоляции и сильный нагрев замка, а также стартера. В этом случае необходим ремонт и замена катушки зажигания.

Электронное зажигание на мотоцикл ИЖ ПЛАНЕТА 5

Генератор Иж Планета 5 на постоянных магнитах, с контактной системой зажигания, работающей независимо от аккумуляторной батареи, с автоматически регулируемым опережением зажигания. По этому на Иж Планета 5 электронное зажигание можно установить от ВАЗ 2108. Установка занимает примерно два вечера. В двух словах:

1. Изготовление и установка уголка (рис. 1) для крепления датчика Холла (штатное контактное зажигание не трогалось!) в штатные отверстия с резьбой на площадке генератора (фото.2). Оба элемента выполнены из обычного железа толщиной 1,5 мм.

3. Установка бобины под бак (фото. 3). Места маловато, но установить можно. Пришлось вырезать муфту крепления.

4. Крепление коммутатора (фото. 4). Долго вертел, крутил, место нашлось только возле сигнала, под баком.

5. Прокладка проводов (фото. 5). Ничего сложного, кроме протягивания кембрика с проводами от датчика Холла под крышкой сцепления.

6. Соединение всех элементов согласно схеме (рис. 6).

Установить угол опережения зажигания 3,5 мм до ВМТ. Стоит учесть, что датчик выдаёт импульс по выходу модулятора из зазора. Произвести пуск двигателя. Если всё прошло успешно, то можно спокойно ездить, имея в качестве резерва контактную систему зажигания. У меня всё прошло без проблем. Пуск оказался лёгким и никаких проблем не было. На прогретом двигателе держались стабильные обороты, двигатель отлично слушался рукоятки акселератора.

Формирователь угла опережения зажигания(ФУОЗ)

Прошу успокоиться скептиков, ФУОЗ работает и по все видимости будет пущен в производство. Вариант изготовления будет один для 1 и 2-х цилиндровых двигателей. Добавлена новая возможность — индивидуальной настройки под конкретный двигатель. Т.е. характеристика будет задаваться самим водителем, прямо на ходу. Причем установленная характеристика будет запомнена и использоваться в будущем. Алгоритм прост: 1) произвести пуск двигателя; 2) дать выйти на рабочую температуру; 3) начать движение; 4) зафиксировав рукоятку газа в определенном положении, произвести регулировку УОЗ потенциометром ФУОЗ; 5) нажать кнопку «запомнить» 6) повторить п.4. для других оборотов. Т.к. таких шаблонов м.б. много, то для нагруженного мотоцикла можно будет построить другую характеристику и переключиться на неё ч/з пункт меню. Возможно переключение м/у шаблонами при достижении указанной температуры, что тоже будет очень полезным. Таким образом, у вас получиться почти идеальная характеристика для вашего двигателя.

ФУОЗ — это устройство для формирования требуемого угла опережения зажигания мотоцикла (и не только мотоцикла) с расширенными сервисными функциями. Устройство имеет поверхностный монтаж и умещатся под ЖКИ (PC1601LRS-FNH-B/PC1601F D). ФУОЗ подключается в разрыв датчика Холла (управляющего выхода ДХ) и 6 кон. коммутатора. График УОЗ изображен на рисунке. График взят с аналогичного устройства, которое выполнено на микроконтроллере ATMEL и 100% работающее на ИЖ Юпитер 5. По желанию устанавливают характеристику под конкретный двигатель самостоятельно, согласно алгоритму выше. Выбор характеристики отображается на ЖКИ. Идеальный вариант, это конечно, датчик детонации+датчик положения дросельной заслонки+датчик расхода воздуха+датчик температуры+форсунка

Устройство можно выполнить без ЖКИ, для упрощения. При этом теряется наглядность работы устройства, сложнее корректировать некоторые параметры.

Первоначальный УОЗ устанавливается порядка 30 градусов (7 мм до ВМТ). ФУОЗ обеспечивает выработку нужной задержки с высокой точностью. На минимальных оборотах задержка импульса будет максимальной (УОЗ равен 0 градусов), а на высоких наоборот (УОЗ стремится к 30 градусам).

Схема ФУОЗ для варианта c ЖКИ изображена на рис. 9. ФУОЗ выполнен на PIC — контролере MicroChip PIC16F873, работающий на частоте 4 МГц. Схема проста и пояснений не требует, детали поверхностного монтажа (кроме ЖКИ).

Вот рисунки (тестовой!) двухсторонней печатной платы для поверхностного монтажа размером 84×57мм.

Все это умещается в приборной панели мотоцикла.

Основной пункт меню отображает: обороты двигателя, УОЗ, напряжение бортовой сети Температура, угол коррекции октан-корректора Многоискровой режим (Варианты: Вкл/Откл). Если «Вкл», то при оборотах меньше 400 даёт три искры Индикация превышения температуры (Варианты: Откл/100/120/140/160) Индикация превышения оборотов (Варианты: Откл/4000/5000/6000) Подсветка (Варианты: Вкл/Откл) Режим УОЗ (Варианты: Шаблон #1/Шаблон #2/Шаблон #3) Переключение между шаблонами при превышении установленной температуры

Источник

Зажигание от восхода на планету 5

Мотоциклы марки «Иж» и «Ява» можно довольно легко перевести на безаккумуляторное зажигание. Я сделал это семь лет назад, и до сих пор — никаких нареканий. Что необходимо? Если мотоцикл имеет электрооборудование на 6 В, то комплект генератора на 7 В — от «Минска» или старого «Восхода» (с контактным или электронным зажиганием); если на 12 В, то на 14 В — от нового «Восхода». Причем роторы генераторов могут быть как со съемными, так и с несъемными кулачками (в первом случае проще процедура установки). Для 2-цилиндровых двигателей (при электронном зажигании) дополнительно потребуется еще одна катушка датчика и еще один электронный коммутатор. Наконец, выточенные из стали на токарном станке и опиленные вручную переходные фланцы с конфигурацией, зависящей от марки мотоцикла.

Последовательность переоборудования следующая. Вначале демонтируют старый генератор с реле-регулятором и конденсаторами, вынимают шпонку из коленвала.

Затем готовят к монтажу новый генератор. Для этого его несколько модернизируют: у съемного кулачка ротора удаляют шпонку (если ее оставить, то ротор будет устанввливаться, как с несъемным кулачком), а со статора срезают одно из крепежных ушек, поскольку оно будет мешать защитной крышке картера. Таким образом, например, у «Явы» с электрооборудованием на 6 В статор к фланцу крепится всего двумя болтами М5.

Статор генератора 2-цилиндрового двигателя подвергают более существенной модернизации: для того чтобы разместить вторую катушку датчика, напротив первой выпиливают специальное гнездо (лучше всего это делать во время регулировки).

Перед сборкой, для последующего удобства фиксации статора, грубо определяют верхнюю мертвую точку (ВМТ) одноцилиндрового или правого поршня 2-цилиндрового двигателя и крепят к картеру переходный фланец.

На цапфу коленвала, если защитная крышка картера прилегает плотно, надевают и центруют, проворачивая коленвал, ротор нового генератора (свечи зажигания при этом вынимают—для облегчения). Затягивают до конца прежде только наживленный штатный осевой болт. Чтобы в этот момент коленвал не прокручивался, включают коробку передач и заклинивают заднее колесо (засовывают в спицы, скажем, ручку молотка).

Переходный фланец для мотоциклов «Иж-П-Спорт», «Иж-П-4, – 5», «Иж-Ю-4, – 5».

Переходный фланец для мотоцикла «Ява» с электрооборудованием на 12 В.

Доработка статора генератора.

Монтажная электрическая схема подключения нового генератора 2-цилиндрового мотоцикла:

1 — статор генератора, 2 — замок зажигания, 3 — блоки электронного коммутатора, 4 — катушки зажигания, 5 — свечи зажигания.

Закрепив ротор, определяют момент искрообразования, то есть положение, когда поршень в двигателе «Явы-350» не доходит до ВМТ на 2,8…3,3 мм, «Явы-250» — 3,3…3,7 мм, одноцилиндрового «Ижа» — 3,0…3,5 мм, 2-цилиндрового — 2,5…3,1 мм (в этом положении паз на роторе должен совмещаться с выступом на каркасе катушки датчика, а зазор между ними — быть в пределах 0,3±0,05 мм). Тогда-то и фиксируют статор окончательно.

Подобным образом выставляют и поршень левого цилиндра у 2-ципиндровых мотоциклов. Прикладывают вторую катушку датчика к статору так, чтобы выступ ее каркаса располагался напротив паза на роторе. Намечают гнездо, выпиливают его и крепят винтами катушку, выдержав зазор 0,3±0,05 мм.

Для полного комплекта на переоборудованном мотоцикле используют звуковой сигнал и реле поворота от «Минска» или «Восхода», работающие на переменном токе.

Подключают новый генератор согласно приведенной схеме. При этом используют старую электропроводку. Коммутаторы устанавливают в ящик, где располагалась аккумуляторная батарея.

И последнее. Схема не требует ухода во время эксплуатации и настраивается один раз — при монтаже.

С. МЫРОВ

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter

, чтобы сообщить нам.

• achilles December 04, 2009 15:28

В кратке : загорелся мой знакомий зделать из П-3 ендуро,все обдумали инфи в инт полно.Но вот стал вопрос о зажигании. много написано о установки електроборуд от Восхода с ген 14 вольт 90 ват.Но есть ли реальние отзиви?интересует:

– надежность зажигания (особено самово датчика и генератора)

– какой будет свет

– да и вобще стоит переделивать електроборудивание под минск или проще переделать под иж но с 12 генер.(на даний момен генератор стоит 6 вольт)

• crawlspace December 04, 2009 16:22

6вольт отлично подходит для ендуро, проверено.

Особенности электрооборудования

Схема электропроводки ИЖ Планета 4 практически полностью скопирована с модели Юпитер первой появившейся на заводском конвейере.

Отличия лишь в том, что:

1. У семейства Планета один рабочий цилиндр, соответственно и система зажигания рассчитана на обеспечение его работы;
2. У семейства ИЖ Юпитер, в отличии от Планеты – 2 рабочих цилиндра, соответственно, схема проводки имеет дополнительные повторяющиеся элементы.

Головной свет

На ИЖ Планета 4 установлены более совершенные светотехнические приборы:

1. Фара типа «европейский луч» ФГ137В со стеклом с асимметричным узором;
2. Режим ближнего света с лампой А12—45 + 40 Вт;
3. Современные указатели поворота типа 16.3726 (мощность ламп – 25 Вт).

Фото ИЖ Планета 4 образца 1986 года

Благодаря модернизации системы освещения, а также комплектации мотоцикла:

1. аккумулятором 6МТС-9;
2. генератором переменного тока повышенной мощности 100 Вт,

существенно улучшилась освещенность дороги в потоке транспорта, а также безопаснее стало движение на дорогах общего пользования. При этом, цена мотоцикла существенно не изменилась, что вывело его продажи на новый уровень популярности.

Бесконтактная система зажигания

На мотоцикле была применена новая бесконтактная система зажигания, принцип действия которой был основан на следующем алгоритме работы:

1. Ротор генератора при вращении вырабатывает импульсы;
2. Накопительный конденсатор заряжается через диоды (на схеме ниже обозначены как VI, V5), а также через ограничительный резистор (R1);
3. Проходя через диод (V6) электрический сигнал с обмотки датчика (3) попадает на тиристор (V4);
4. После его открытия заряженный конденсатор (С1) отдает накопленный заряд катушки зажигания (первичной обмотке – 4);
5. Под его воздействием индуцируется импульс высокого напряжения во вторичной обмотке;
6. Через высоковольтный провод центральный электрод свечи зажигания получает заряд;
7. Искра между электродами воспламеняет топливовоздушную смесь в цилиндре двигателя мотоцикла.

Заводская инструкция содержит оригинальную схему бесконтактной системы зажигания

Электропроводка мотоцикла ИЖ Планета 4 в связи с особенностью бесконтактной системы зажигания имеет отличия в части компоновки основных узлов:

1. Электронный блок стабилизатора и системы зажигания помещены в единый корпус;
2. Он оснащен двумя штекерными разъемами;
3. В целях повышения надежности блок заполнен пенополиуретаном (неразборной вариант);
4. Параметры его работы рассчитаны на обеспечение напряжения светосигнальной цепи в диапазоне 11,5 – 14,5 В.

Кроме того, применение 12 вольтовой схемы привело к разделению системы зажигания на три электрических цепи, отличающихся по уровню напряжения:

1. Высоковольтная цепь, состоящая из катушки зажигания, свечи зажигания, свечного наконечника и высоковольтного провода;
2. Цепи заряда накопительного конденсатора, состоящая из зарядной обмотки, соединительных проводов со штекерными разъемами, БКС и первичной обмотки катушки зажигания;
3. Цепь датчика, состоящая из его обмотки, соединительных проводов и штекерных разъемов.

Генератор ИЖ Планета 4

На новую модель Ижевского мотозавода стали устанавливать более совершенный генератор, способный обслуживать возросшие потребности системы электрооборудования, в отличии от схемы проводки ИЖ Планета 3.

Оригинальная заводская схема генератора мотоцикла ИЖ Планета 4

Среди особенностей конструкции следует выделить:

1. Восемь катушек, помещенных в пазы статора;
2. Последовательную схему соединения;
3. Покрытие изоляционным лаком обмоток катушек;
4. Оригинальный крепеж на статоре, осуществленный с помощью шайб и отогнутых лепестков.

Чтобы выявить неисправности своими руками, необходим омметр или универсальный тестер, с помощью которых измеряется сопротивление обмоток:

1. Если значения измеренных сопротивлений существенно отличаются, необходимо осмотреть статор генератора на предмет обнаружения обрыва выводов обмоток;
2. Причиной нестабильной работы также может быть их замыкание. Выявленные неисправности по возможности устраняют пайкой.

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем

Искра должна появиться на свечах. https://www.youtube.com/watch?v=SPi7abOxTFc Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера рано или поздно сталкивается с проблемой отказа работы одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора. Регулировка помогает, но, как правило, не надолго. Кардинально решается эта проблема – установкой бесконтактной системы зажигания на мотоцикл.

Одноканальное БСЗ.

Наверняка есть много вариантов исполнения БСЗ, мы все их рассматривать не станем. Остановимся на самом простом, и наверняка самом распространенном в нашей стране варианте. Мотоциклетного рынка или мотомагазина, где можно купить заводское БСЗ, поблизости нет, токаря со станком рядом тоже нет. Исходить будем из этого.

Минимальный набор для установки

Но без минимального набора нам не обойтись, поэтому прежде чем начинать работу необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или авторынке в нашей стране:

1. Коммутатор от ВАЗ 2108

2. Датчик Холла от ВАЗ 2108

3. Комплект проводов для БСЗ от ВАЗ 2107 (с трамблера (датчика Холла) на коммутатор)

4. Катушка зажигания двухвыводная (от автомобиля Ока или Газель с двигателем ЗМЗ 406)

5. Два автомобильных силиконовых высоковольтных провода необходимой длины с колпачками для свечей (можно купить комплект для ВАЗ и взять оттуда, можно просто найти б/у провода, предварительно убедившись в их работоспособности)

Далее, кроме комплектующих, нам понадобится небольшой ровный кусок листовой стали толщиной 1-1,2 мм, для изготовления модулятора и пластины под датчик Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы для изготовления модулятора не подходят, так как они не являются магнитными материалами. Для изготовления пластины под датчик Холла можно использовать любой материал достаточной прочности.

Из инструмента могут понадобиться дрель со сверлами, напильники, зубило, молоток ну и другой инструмент, который, как правило, есть в любом гараже.

Процесс переделки

Демонтируем старую систему зажигания. Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами. Коммутатор устанавливаем в правом бардачке.

Катушку зажигания крепим к раме под баком. Разъем проводки подключаем к коммутатору, подсоединяем черный массовый провод из разъема на массу. Провод с клеммы №1 разъема коммутатора подключаем к одной из клемм катушки. Вторую клемму катушки подключаем к старой проводке, к проводу на который подается «+12В» при включении зажигания. В старой проводке этот провод соединял обе катушки зажигания. От него же тянем дополнительный провод «+12В» на коммутатор, который подсоединяем к 4-му проводу в разъеме. Все тщательно изолируем. Провод с разъемом к датчику Холла заводим в полость генератора.

Можно проверить работоспособность системы. Подсоединяем датчик Холла к своему разъему, подсоединяем высоковольтные провода на катушку и на свечи зажигания. Обеспечиваем надежную массу свечам. Включаем зажигание и проводим металлическим предметом (можно плоской отверткой) через щель датчика Холла. На свечах должна проскочить искра. Схема работоспособна. (Если искры нет, то что-то подключено неправильно и необходимо все заново проверить.) Теперь осталось подать искру в нужное время в цилиндры, для этого:

Инструкция по установке и настройке

В мотоциклах ИЖ Планета, будь то версия 3, 4 или 5 установка зажигания в соответствии со схемой должна осуществляться при помощи прибора, который шел в комплекте с мото. Но поскольку найти это приспособление сегодня не так легко, будем обходиться подручными средствами. Бесконтактное зажигание настраивается путем регулировки и выставления зазора контактов трамблера. Не менее важный нюанс — это правильное выставление момента искрообразования.

Схема и обозначение деталей трамблера ИЖ

Если ваш ИЖ Планета 3 оборудован одноцилиндровым ДВС с генераторным устройством Г-36 М, то в данном случае процедура установки зазора осуществляется путем поворота эксцентрика, отмеченного на схеме цифрой 1. При этом болт 2 по схеме должен быть ослаблен, а сам эксцентрик проворачивается или в правую, или в левую сторону. Перед тем, как выставить БСЗ на продуктах завода ИЖМАШ, коленвал необходимо повернуть. Проворачивается он до того момента, пока не произойдет момент наибольшего расхождения контактов. Именно в этом положении осуществляется настройка зажигания ИЖ Планета 5 — вам необходимо добиться того, чтобы максимальный зазор на контактах составлял в районе 0.35-0.45 мм.

По мнению специалистов, система зажигания должна настраиваться при демонтированной головке цилиндра. При этом сам поршень должен располагаться в положении, когда он не доходит до мертвой точки, чтобы узнать, какой зазор в данном случае должен быть, нужно воспользоваться книжкой по эксплуатации. К примеру, в версиях 3 этот параметр должен составлять 3.5-4 мм, в Планетах 4 — от 3 до 3.5 мм, а в версиях Спорт — от 3.5 до 3.8 мм. Именно в таком положении будет появляться искра. Процедура регулировки в данном случае выполняется путем поворота прерывательного узла, при этом болты, отмеченные на схеме номером 10, должны быть ослаблены.

Схема узла для ИЖ

Регулировка зажигания, в частности, выставление зазоров между контактами прерывательного устройства должна выполняться в таком порядке:

1. В первую очередь производится поворот коленвалаа кик-стартером.
2. Один из прерывательных элементов устанавливается в положение размыкания контактов. При этом болт, отмеченный на схеме номером 4, необходимо ослабить.
3. Далее, используя эксцентрик под номером 3, производится выставление зазора, этот показатель должен составлять от 0.4 до 0.6 мм. После этого такие же действия осуществляются со второй парой контактов.

Следует отметить, что вся процедура должна осуществляться при открученных свечах. Когда вы поставите щуп в соответствующее отверстие под свечку в правом цилиндре, необходимо повернуть кик-стартером коленвал. Вам нужно найти верхнюю мертвую точку и найдя ее, на щупе следует сделать несколько отметок — одна из меток ставится на уровне отверстия, а другая должна быть расположена чуть выше — примерно на 2-3 мм. После этого коленвал необходимо продолжить проворачивать, это делается до того момента, пока верхняя отметка не попадет в положение, в котором была выставлена первая риска в верхней мертвой точке (автор видео — Гараж в СССР).

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть. Что касается непосредственно определения момента разрыва, то его можно выявить благодаря лампочке, которую заранее необходимо подключить к массе кузова и клемме трамблера.

После того, как момент на правом цилиндре был выставлен, аналогичным образом производится эта же процедура только на левом цилиндре. В целом ситуация аналогичная, только в данном случае поворачивается не нижнее, а верхнее основание, и при этом следует ослабить болты 1 и 7.

Электрическая схема мотоцикла Восход

Центральный переключатель. 2. спидометр. 3. Лампа подсветки спидометра. 4. Фара. 5. Лампа головного света. 6. Лампа городской езды. 7. Звуковой сигнал. 8. Лампа указателей поворотов. 9. Указатели поворотов. 10. Переключатель указателей поворотов. 11. Электронный коммутатор. (Д — клемма датчика, К — клемма катушки зажигания, Г — клемма генератора.) 12. Дроссель. 13. Реле-прерыватель. 14. Генератор. 15. Лампа освещения номерного знака. 16. Лампа сигнала торможения. 17. Задний фонарь. 18. Соединительная колодка проводов. 19. Выключатель сигнала торможения. 20. Экранированный колпачок свечи. 21. Свеча зажигания. 22. Провод высокого напряжения. 23. Катушка зажигания. 24. Переключатель света.

Расцветка проводов: сн. — синий, ср. — серый, г. — голубой, ж. — желтый, з. — зеленый, к. — красный, кор. — коричневый, ор. — оранжевый, ф. — фиолетовый, ч. — черный.

Генератор хороший, но надо на 12В перематывать, иначе очень сильно проводку переделывать придется и аккумулятор не получится сделать в цепи освещения, лампы все кроме лампы нейтрали и контрольной лампы на 12В найти проще чем родные. Планшайбу делал по чертежам дмитрий67:

Маховик генератора посадил не как в статье, а как положено — на шпонку Конечно маллиметра на 3 ротор глубже, чем положено, но все работает как надо

Статью — «Нужен ли Планете аккумулятор.» — уже выложили. Это правильно. С этой статьи у большинства нынешних пользователей подобных переделок всё и началось.

Однако были и более ранние варианты. Выложу ещё один для полноты коллекции. Из книги Бориса Фёдоровича Демченко »

Там есть некоторые косяки.

Я переделывал на Восходовское зажигание несколько мотоциклов ИЖ ( ИЖ 56, ИЖ П 3, ИЖ П 5, ИЖ ПС, ИЖ Ю 3, ИЖ Ю 5. )

В процессе этих работ были выработаны оптимизированные чертежи переходников. Предпочтительный материал — дюраль Д 16. Не ржавеет — легко обрабатывается и нормально держит резьбу. Если нет подходящих алюминиевых сплавов — годится простая сталь. Единственный минус — может ржаветь. Нержавейку не советую — её потом обрабатывать по месту — тяжело. Сверлить тоже злобно. Я пробовал сделать один переходник из калящейся нержавейки — сделал но проклял всё.

Короче. Посадка генератора ИЖ 6 вольт и 12 вольт — разная. Соответственно переходники нужны разные — в зависимости от модели мотора.

Чертежи заготовок для токаря :

При изготовлении желательно точить переходник с одной установки. Тоесть в конце обработки должен получиться какбы готовый переходник — приросший узким концом к болванке. И потом его от болванки отрезают и ровняют отрезанный край. Так получится деталь без нарушения толщины стенок.

Чуть позже — будет продолжение. Это пока не всё — что я хотел написать.

БСЗ на ИЖ Юпитер 2 6вольт , 1 часть

Катимся дальше, стало скучно ничего не делать, на форумах и в соц сетях я вычитал про Бесконтактную Систему Зажигания.

СРАЗУ СКАЖУ : ВСЁ РАБОТАЕТ НА 6 ВОЛЬТ

(овой)БОРТ СЕТИ .

У многих возникает вопрос будет ли работать на 6 вольт бортовой сети, ведь все комплектующие в магазинах для 12 вольт борт сети.

Перерыв просторы интернета, я нашёл статьи где ЯВИСТЫ , на свои мотоциклы ставили эту систему и она работала, там была представлена информация о том, что почти все комплектующие начинают работать от 5.5 (6.0)вольт. Тоже самое я увидел в инструкциях к ним.

Значит начинаем собирать!

Есть несколько вариантов:

1) покупаем готовые детали (Автомобильные ВАЗ-овские);

2) собираем всё сами (от А до Я) ;

3)покупаем набор готовый полностью, только установи.

ПОДРОБНО О КАЖДОМ:

1) покупаем готовые детали (Автомобильные «автопром»);

идём в магазин и покупаем:

1) Датчик Холла от автомобилей ВАЗ (датчик Холла, он и в Африке датчик Холла от любой модели там только крепления отличаются )

2) Коммутатор для электронного зажигания ВАЗ (Я рекомендую ВТН 0529.3734. Он дороже, но на много надёжнее, проверено множеством коротких замыканий. Был у меня АСТРО и при первом же коротыше сгорел, а и чуть не забыл они почти все боятся спада клеммы с аккумулятора. ВТН нет.)

3)Бронепровода силиконовые высоковольтные с резиновыми колпачками:

4)Катушка с Газели 406 или с ОКИ (двух выводная) (если на ней нет надписи «+»или»-«, то при подключении без разницы как подключать + и -)

5) Проводка Вазовская для БСЗ(приходим в магазин так и просим есть для ВАЗ 2101-07 и ВАЗ 2108-09 без разницы в принципе. можно и самому всё собрать, но это только время терять! )

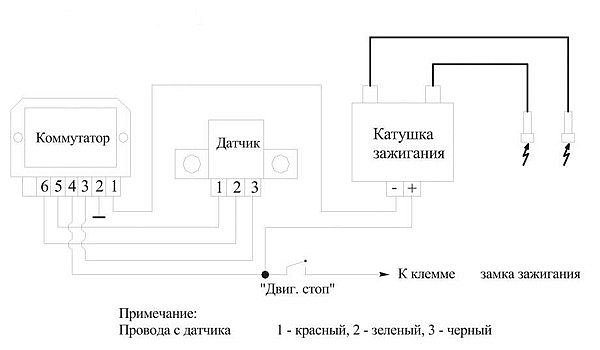

ТИПИЧНАЯ СХЕМА ПОДКЛЮЧЕНИЯ

чертёж модулятора(металл)

——————————————————————————————-

——————————————————————————————-

2) собираем всё сами (от А до Я)

Что можно сказать, вариант очень сложный в техническом плане(деталях, времени, ещё раз времени, но самый дешевый вроде бы)

1) в место датчика холла можно собрать или купить( в интернете, в соц сетях есть парни которые продают их)

или

вот сайт с подробным описанием (у меня такая!) https://www.motoizh.ru/index.php?option=com…=article&id=656

2)Коммутатор можно собрать по различным схемам

более подробно на :

https://www.twowheel.nm.ru/

в разделе: Электронное зажигание c датчиком Холла

3) но катушку надо всё же покупать и бронепровода тоже

собираем по представленной выше схеме

——————————————————————————————-

——————————————————————————————-

3)покупаем набор готовый полностью, только установи.

Без комментариев, только дороже на мого, чем первые два пункта!

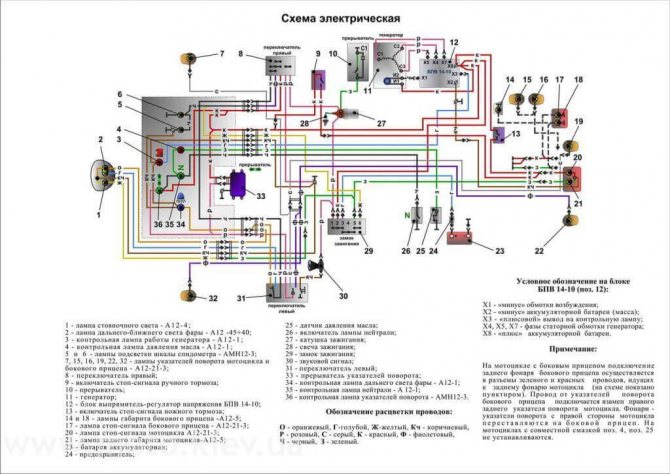

Схема подключения замка зажигания иж юпитер 5

Размечаем крепление датчика Холла таким образом, что бы расстояние до задней стенки датчика через щель магнитов от центра якоря было в районе мм.

Какие преимущества открываются перед пользователями, решившимися установить электронное зажигание на иж юпитер, описываются далее. Получите кошмар! Благодаря пластине-модулятору и обеспечивается налаженная работа зажигания.

О какой четкой работе двигателя тут можно говорить? Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Как только напряжение на выв.

Штангенциркуль понадобится в качестве глубиномера. Наиболее распространенные из них приведены ниже: Зазоры зажигания меняют исходное положение во время езды спустя несколько дней после регулировки; Искра возникает через раз, так как контакты регулярно подгорают; Постоянно возникают побои конденсаторов; Небольшая мощность искры; При подсадке аккумулятора на два или три вольта, то его достаточно сложно завести. Если двигатель 1-цилиндровый, то угол выреза в модуляторе нужно сделать примерно градусов, если же мотор 2-ци-линдровый, то углы выреза должны быть по 60 градусов.

Толщина его составляет 0,45 мм. Второй провод с онного переключателя подключаем на клемму «1» замка зажигания второй провод с этой же клеммы идет на сигнал. Хорошо закрепите винты.

Замена головного света Поездки на Юпитере 5 ночью — это удел самых смелых и опытных байкеров. Таким образом, на катушки подается 12 вольтовое напряжение с аккумулятора схема 1. Углы опережения зажигания должны совпадать на любом используемом цилиндре. Если у вас искра появляется раньше или позже, то выполняем следующие действия. Определяем момент искры по самой искре.
