Магнитная подвеска принцип работы

Подвеска на авто на магнитных амортизаторах Bose и других фирм

Ни для кого не является секретом тот факт, что подвеска – это одна из самых важных деталей любого автомобиля. Эта конструкция подразумевает выполнение широкого ряда задач, связанных с контролем движения, а также обеспечения комфортабельного перемещения, как транспорта, так и водителя. Существует большое количество различных видов автомобильных подвесок, среди которых различаются механические, пневматические, гидравлические и пр. конструкции. На данный момент все более широкое распространение получает так называемая электромагнитная подвеска. Это современное устройство, созданное по последним технологиям, все чаще встречается в автомобильном обиходе. В статье мы расскажем обо всех плюсах и минусах ЭМ-подвески, а также о перспективах развития подобных технологий.

Плюсы и минусы магнитных подвесок

Как и любое другое изделие, ЭМ подвеска обладает своими характеристиками и качествами. При установке подобной конструкции на свою машину вы получаете достаточно внушительный прирост, в плане ее управляемости. Также стоит отметить такие преимущества:

• Более мягкий, плавный ход.
• Высокая скорость отклика бортового компьютера, что также повышает уровень управляемости.
• Экономия потребляемой энергии.
• Многофункциональность – есть возможность выбрать между автоматическим и механическим режимом работы.

Основной негативный фактор, о котором стоит упомянуть, заключается в наличии и установке на автомобиль программного обеспечения. Ставить дополнительное ПО придется отдельно. На данный момент малое количество машин, вышедших из-под конвейера, обладают подобной конструкцией, включающей магнитную подвеску автомобиля. Также в качестве минуса стоит упомянуть высокую стоимость подобного «апгрейда» ходовой части.

Назначение элементов

Несмотря на глубокие различия в принципе действия, у всех электромагнитных подвесок много общих элементов:

• система датчиков, фиксирующих перемещение колёс относительно кузова, а также следящих за состоянием дороги на участках, которые колесу только предстоит преодолеть для заблаговременной реакции на неровности;
• датчики общего назначения, собирающие информацию о текущих параметрах движения, скорости, реакциях водителя и прочем;
• электронный блок управления с микрокомпьютером, собирающий, анализирующий и перерабатывающий информацию в сигналы управления;
• силовая электроника, формирующая мощные токи в обмотках электромагнитов;
• линейные электрические магниты, создающие необходимые механические усилия на штоки элементов подвески;
• исполнительные и направляющие узлы ходовой части.

Помимо видимых узлов в системе присутствует не менее технологичный программный продукт, под управлением которого всё и работает. Его роль в общем комплексе ничуть не меньше, чем у элементов подвески.

Технические особенности

Базовым компонентом электромагнитной подвески Bose является электрический мотор, который управляется с помощью компьютерного процессора и специализированного программного обеспечения. Электродвигатель фактически заменяет собой амортизационную стойку и исполняет роль демпфирующего элемента.

Конструкцией подвесной системы предусмотрено наличие штока, на котором крепятся мощные магниты. Эти элементы могут совершать возвратно-поступательные колебания по обмотке статора. Торсионы магнитной подвески служат опорой для кузова транспортного средства. Передний угловой модуль сделан в виде соединительной распорки. Вес автомобиля поддерживается благодаря особому расположению торсионного вала, который присоединяется к одному из нижних рычагов.

Линейные электрические моторы устанавливаются на каждом колесе. Электромагнитные амортизаторы снабжаются силовыми и управляющими кабелями. Передние колеса могут работать в автономном режиме. Нижняя тяга подвески и шестерня рулевого управления монтируются непосредственно на корпусе транспортного средства.

Производители

Как и любые другие изделия автомобильной промышленности, электромагнитные амортизаторы производятся несколькими разными концернами. Помимо маркетингового названия, в основе устройств от различных производителей лежит разная технология. Существуют три лидирующие компании, производящие электро подвески, каждая из которых выпускает изделия, работающие по отличному от других принципу. Мы подробно остановимся на всех трех компаниях и рассмотрим каждый продукт.

Электромагнитная подвеска Bose.

История данной технологии начинается в далеком 1980 году. Именно в начале 80-ых годов прошлого века, выдающийся профессор Амар Боуз, преподающий в университете на кафедре электромагнитных явлений, создал свое первое изделие. Им было проведено бесчисленное количество расчетов, и, после систематического анализа данных, получена оптимальная форма и характеристики автомобильной подвески. Так как профессор Амар Боуз по совместительству являлся главой компании Bose, его исследования позволили создать новый тип подвесок, эксплуатирующих принципы электромагнетизма

Опыты выдающегося ученого привлекли широкое внимание общественности и прямым образом повлияли на весь рынок автомобильной промышленности

Подвеска Bose, доукомплектованная и усовершенствованная компанией, считается эталоном magnetic-подвески. Они, согласно проведенным испытаниям, практически на сто процентов справляются с возложенными задачами – нивелируют уровень любых возникающих колебаний. Основным компонентом продукта от организации Bose стал линейный электродвигатель, осуществляющий работу в двух режимах:

• В качестве упругой составляющей.
• В качестве демпфирующей составляющей.

Постоянные магниты, входящие в конструкцию, обеспечивают произведение возвратно-поступательных движений по всей длине обмотки статора. Такая технология не только надежно защищает автомобиль от колебаний в плоскости, но и позволяет повысить его управляемость до невообразимого уровня.

«SKF» на электромагнитных амортизаторах.

Данное изделие, обладающее высокими показателями простоты и надежности, впервые увидело свет в Швеции. В качестве основного элемента конструкции SKF используется особая капсула, составляющие которой – это особые электромагниты, магнитные амортизаторы.

При движении транспортного средства, главный компьютер получает данные с датчиков, установленных на колесах, считывая их характеристики в режиме реального времени. Тот же компьютер отвечает за передачу сигналов, изменяющих текучесть демпфирующей конструкции. Также изделие SKF подразумевает наличие пружин, внесенных в конструкцию для того, чтобы нивелировать колебания в случае отключения главного компьютера.

«Delphi» с однотрубным магнитным амортизатором.

Основным компонентом продукта компании Delphi стал однотрубный электромагнитный амортизатор. Его внутренняя часть состоит из специального магнитного вещества (suspension), размеры которого колеблются в периоде от 3 до 12 микрон. Таких деталей в изделии примерно 30%, остальную часть занимает электромагнит в виде головки поршня и специальное покрытие, препятствующее выливанию вещества наружу. Управление электромагнитом также осуществляется с электронного узла, автоматическим образом.
В момент задействования магнитного поля на вещество, находящееся внутри амортизатора, происходит следующее: частицы субстанции принимают особую, упорядоченную структуру. Благодаря этому повышается показатель вязкости субстанции, с помощью чего и переключается режим работы.

Виды электромагнитных подвесок

Исследования и разработки по улучшению ходовых качеств, сосредоточенные на системе подвески автомобиля, продвигаются по трем, отличным друг от друга, направлениям.

1. Подвеска Delphi;
2. Решение от компании SKF;
3. Электромагнитная подвеска  Боуза.

Магнитная подвеска от Delphi

Электромагнитная подвеска, разработанная компанией Delphi, представляет собой однотрубный амортизатор, заполненный магнито-реологическим составом, жидкостью с включением магнитных частиц, размером от трех до десяти микрон.

Специальное покрытие препятствует их слипанию, а количество равно одной третьей от требуемого объема жидкости. Головка поршня амортизатора представляет собой электромагнит, управляемый сигналами бортового компьютера. Под действием наведенного магнитного поля, частицы выстраиваются в пространстве в упорядоченные структуры, тем самым увеличивая вязкость жидкости и изменяя режим работы амортизатора.

Электромагнитная подвеска Delphi в действии – видео, наглядно иллюстрирующее конструкцию и полученный результат.

А так же видео полевых испытаний Corvette C5

Скорость реакции такой системы составляет 1 мс, что в десять раз меньше, чем в системах с электромагнитными клапанами. Потребляемая мощность составляет порядка 20 Вт. При неисправности электромагнита или в отсутствии управляющих сигналов, подвеска компании Delphi работает в режиме обычного гидравлического амортизатора.

Историческая справка. Первые эксперименты с магнито-реологическим составом в 1940 году провел Яков Рабинович. Родившийся на заре двадцатого столетия, в украинском городе Харькове, в 1935 году эмигрировал в США, где работал в Национальном бюро стандартов.

Будучи талантливым инженером, запатентовал более 300 изобретений. Среди них присутствует патент на дисковый магнитный накопитель, прообраз современных винчестеров. Скончался осенью 1999 года.

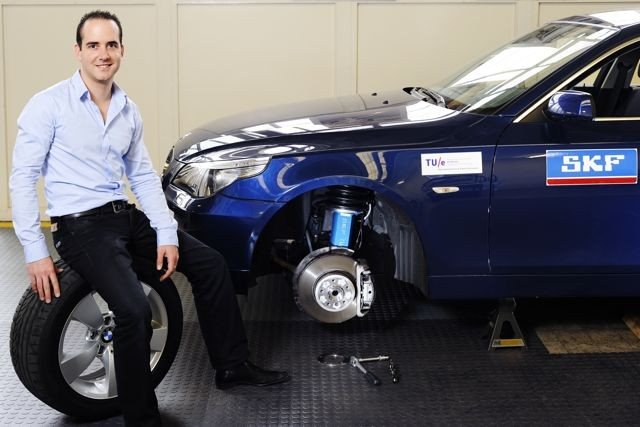

Шведская магнитная подвеска

Другим путем решили пойти конструкторы шведской компании SKF, решив, что простота – залог успеха и надежности. Подвеска в их исполнении представляет собой капсулу, состоящую из двух электромагнитов. Бортовой компьютер автомобиля анализирует данные колесных датчиков и «на лету» изменяет жесткость магнитного демпферного элемента, выбирая наиболее оптимальный режим работы.

Роль упругого элемента выполняет обычная пружина, что позволяет транспортному средству сохранять подвижность при отсутствии управляющих сигналов. Кроме того, даже при длительной стоянке автомобиля, отсутствует эффект «проседания», причиной которого является истощение аккумуляторных батарей, питающих элементы подвески.

Электромагнитная подвеска профессора Боуза

Но истинный прорыв в данной области совершил Амар Боуз, профессор Массачусетского технологического университета, основатель и владелец компании BOSE. Выложенное в Интернет видео испытаний его изобретения глубоко потрясло автомобильную общественность.

Идея, безусловно, не нова. Но никому еще не удавалось добиться хотя бы схожего быстродействия. Шток амортизатора, с закрепленными на нем постоянными магнитами, совершает возвратно-поступательные движения по длине обмотки статора, расположенного в корпусе узла.

Такая конструкция не только обеспечивает эффективное гашение колебаний, возникающих из-за неровности дороги, но и открывает новые возможности для управления транспортным средствам.

Заводя машину в вираж, можно подобрать такую схему сигналов бортового компьютера автомобиля, что опорным будет заднее внешнее колесо. Заехав в поворот, электромагнитная система перенесет нагрузку на внешнее переднее колесо. Как результат – полный контроль автомобиля на дорожном покрытии любого качества.

рекуперации

Но довольно слов! Видео демонстрации ходовых качеств новой подвески говорит само за себя.

Основная сложность на данный момент связана с разработкой программного обеспечения, способного реализовать весь потенциал подвески Боуза. Но есть надежда, что в ближайшее время проблема будет решена, и удивительная подвеска пойдет в серийное производство.

Мне нравится1Не нравится

ЧТО ВХОДИТ В ПОДВЕСКУ АВТОМОБИЛЯ

К современным машинам предъявляется множество требований. Они должны быть хорошо управляемыми и при этом устойчивыми, бесшумными, комфортными и безопасными. Чтобы претворить в жизнь все эти пожелания, инженерам требуется тщательно продумать устройство подвески.

На сегодняшний день не существует какого-либо универсального эталона. В арсенале каждого автопроизводителя свои хитрости и современные разработки. Однако, для всех типов подвесок характерно наличие таких объектов:

Упругий элемент.

Направляющая часть.

Стабилизатор устойчивости.

Амортизирующие устройства.

Колесная опора.

Крепежи.

УПРУГИЙ ЭЛЕМЕНТ

Автомобильная подвеска содержит упругие элементы, изготовленные из металла и неметаллические части. Они необходимы для перераспределения ударной нагрузки, получаемой колесами при встрече с неровностями дороги. К металлическим упругим деталям относятся рессоры, торсионы и пружины. Неметаллические элементы — это резиновые отбойники и буферы, пневматические и гидропневматические камеры.

МЕТАЛЛИЧЕСКИЕ ОБЪЕКТЫ

Исторически самыми первыми появились рессоры. С точки зрения конструкции — это металлические полосы разной длины, соединенные между собой. Помимо эффективного перераспределения нагрузки, рессоры хорошо амортизируют. Чаще всего они используются в ходовой части грузовиков.

Торсионы представляют собой наборы пластин или стержней, работающих на скручивание. Обычно торсионной бывает задняя подвеска автомобиля. Устройства этого типа используют, кроме того, японские и американские производители машин увеличенной проходимости.

Металлические пружины входят в состав ходовой части любого современного авто. Эти элементы могут иметь постоянную или переменную жесткость. Их упругость зависит от геометрии прутка, из которого они изготовлены. Если диаметр прутка меняется на всем протяжении, то пружина имеет переменную жесткость. В противном случае упругость является постоянной.

НЕМЕТАЛЛИЧЕСКИЕ ОБЪЕКТЫ

Упругие неметаллические детали используются совместно с металлическими. Резиновые элементы – отбойники и буферы – не только участвуют в перераспределении динамических нагрузок, но и амортизируют.

Пневматические и гидропневматические камеры используются в конструкциях активных подвесок. Их действие определяется свойствами только сжатого воздуха (пневмокамеры) или газа и жидкости (гидропневматические камеры). Эти упругие элементы дают возможность менять клиренс транспортного средства и жесткость системы амортизации автоматически.

Кроме того, они обеспечивают высокую плавность хода. Первыми были разработаны гидропневматические камеры. Они появились на машинах марки Citroen в 1950-х годах. Сегодня пневматическими и гидропневматическими подвесками опционно оснащают авто бизнес-класса: Mercedes-Benz, Audi, BMW, Volkswagen, Bentley, Lexus, Subaru и др.

НАПРАВЛЯЮЩАЯ ЧАСТЬ

Направляющие элементы подвески – это стойки, рычаги и шарнирные соединения. Их основные функции:

• Удерживать колеса в правильном положении.
• Поддерживать траекторию движения колес.
• Обеспечивать соединение системы амортизации и кузова.
• Передавать энергию движения от колес на кузов.

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

Подвеска автомобиля не обеспечивала бы транспортному средству необходимой устойчивости без стабилизирующего устройства. Оно борется с центробежной силой, стремящейся опрокинуть машину при повороте, и уменьшает крены кузова.

В техническом отношении стабилизатор поперечной устойчивости – это торсион, связывающий систему амортизации и кузов. Чем выше его жесткость, тем лучше авто держит дорогу. С другой стороны, излишняя упругость стабилизатора уменьшает ход подвески и снижает плавность движения транспортного средства.

Стабилизаторами поперечной устойчивости оснащают, как правило, обе оси машины. Но если задняя подвеска автомобиля торсионная, устройство устанавливают только спереди. Полностью отказаться от него смогли инженеры Mercedes-Benz. Они разработали особый тип адаптивной подвески с электронным контролем положения кузова.

Задний план

Электромагниты

Когда через провод проходит ток, вокруг этого провода создается магнитное поле . Сила генерируемого магнитного поля пропорциональна току через провод. Когда провод наматывается, это генерируемое магнитное поле концентрируется в центре катушки. Напряженность этого поля можно значительно увеличить, поместив ферромагнитный материал в центр катушки. Этим полем легко управлять, пропуская в провод переменный ток. Поэтому сочетание постоянных магнитов с электромагнитами является оптимальным устройством для левитации. Чтобы снизить требования к средней мощности, часто электромагнитная подвеска используется только для стабилизации левитации, а статическая подъемная сила против силы тяжести обеспечивается системой вторичных постоянных магнитов, часто притягиваемых к относительно недорогому мягкому ферромагнитному материалу, такому как железо или сталь.

Обратная связь

Положение подвешенного объекта можно определить оптически или магнитно, иногда могут использоваться другие схемы.

Схема обратной связи управляет электромагнитом, чтобы удерживать подвешенный объект в правильном положении.

Однако простое управление положением обычно приводит к нестабильности из-за небольших временных задержек индуктивности катушки и определения положения. На практике схема обратной связи должна использовать изменение положения с течением времени для определения скорости и снижения скорости.

Электромагнитная подвеска — что за зверь, и с чем его едят

Главное отличие данной подвески от ее сестер — отсутствие вспомогательных элементов: торсионов, пружин, амортизаторов, стабилизаторов. Она представляет собой индивидуальную стойку на каждое колесо, управляемую электронным блоком и позволяющую контролировать состояние колес и кузова в режиме онлайн. Некоторые модели имеют стандартный комплект пружин и амортизаторов на случай неисправности автоматической системы. При отсутствии подачи электроэнергии, система автоматически переключается на механический режим через электромагниты.

Вместо привычных деталей магнитная подвеска оснащена электромагнитными клапанами или магнитно-реологической жидкостью. Основными ее компонентами являются:

• упругие детали, способные проводить силы, возникающие в вертикальной плоскости;
• элементы, отвечающие за перемещение колесной базы, взаимодействия колес и проводимость боковых и продольных сил;
• составляющие, направленные на гашение колебаний (амортизаторы).

В своей работе она отвечает за те же опции, что и ее вариации:

• обеспечивает гармоничную связь колес с кузовом;
• передает моменты и силы во время движения;
• гарантирует комфортное вращение колес относительно кузова;
• способствует плавности хода.

Чем проще подвеска, тем больше функций берет на себя каждый элемент. В современных конструкциях система распределения достаточно сложная и индивидуальная. Это обеспечивает более эффективное обеспечение безопасности, устойчивости, плавности хода и управляемости автомобилем.

Принцип работы электромагнитной подвески заключается во взаимодействии магнитного и электрического полей. Если механические конструкции осуществляют предназначение за счет пружин и других элементов, гидравлика — за счет рабочей жидкости, то здесь главную роль играют электромагниты. Управление ими происходит посредством электронного узла (через бортовой компьютер). Он снимает все данные со всего кузова, а затем направляет необходимые команды системе. Программа позволит анализировать не только состояние колес относительно кузова и дороги, но и характер дорожного полотна, а также уровень воздействия на автомобиль. Этот тип работы намного легче его механических и гидравлических вариаций.

Процесс протекает в дуэте с электродвижком, заменяющим обыкновенный амортизатор. Вопреки ожиданиям уровень электропотребления низкий из-за выработки электроэнергии во время обратного движения электромагнитов. Это делает подвеску экономичной.

Что надо знать об электромагнитной подвеске

Быстрее всего работают узлы и элементы, использующие электромагнитное взаимодействие между составными частями.

Такие устройства способны максимально оперативно реагировать на внешние воздействия, получая команды от электронного контроллера.

Принцип работы

Известно, что одноимённые полюса магнитов отталкиваются. Если магниты выполнены с электрической активацией, то такое устройство называется электромагнитом. Изменяя величину тока, проходящего по обмоткам электромагнитов можно регулировать силу их отталкивания.

Всё это позволяет использовать конструкцию из двух и более магнитов, как эффективную и быстродействующую пружину, поскольку внешний эффект совершенно идентичен стальной рессоре или её спиральному аналогу – пружине.

Получившаяся электромагнитная пружина обладает чрезвычайно полезным свойством мгновенной реакции на управляющее воздействие. Никаким другим способом добиться такой скорости невозможно, гидравлика и пневматика имеют задержки, измеряемые секундами, что для быстрого изменения мгновенной жёсткости неприемлемо.

Имея такой мощный инструмент в подвеске конструкторам остаётся только построить электронный блок управления, снабдить его нужным набором датчиков и разработать соответствующее программное обеспечение управляющего микрокомпьютера.

Теоретически такая задача легко выполнима, хотя на практике и выявляются определённые сложности. Как обычно, всё упирается в цену вопроса. Особенно если это касается крупносерийного производства. Можно создать идеально работающую систему, но в массовом выпуске она не будет обладать нужной конкурентоспособностью.

Ещё один путь внедрения электротехники в подвеску – это применение её в демпфирующих элементах более традиционной гидравлической конструкции.

Здесь можно поступить двумя способами:

• управлять электрогидравлическими клапанами, через которые перетекает рабочая жидкость амортизатора, уменьшение сечения переходного отверстия ведёт к повышению эффективной жёсткости узла и наоборот, амортизатор работает мягче, если масло в нём перетекает свободно;
• тот же эффект даст изменение свойств самой жидкости под воздействием внешнего электромагнитного поля, такие смеси существуют, в них используется принцип пространственной ориентации ферромагнитных частиц.

Второй способ даёт большее быстродействие, но и стоит дороже, поскольку подобные жидкости высокотехнологичны и сложны в производстве.

Из каких элементов состоит?

На сегодняшний день, на рынке главенствуют три компании:

Естественно, устройство каждой упомянутой подвески будет отличаться.

Электромагнитная подвеска от Delphi представляет собой амортизатор, состоящий из одной трубки, заполненной веществом с включением магнитных составляющих. Они составляют 30% от всего объема необходимой жидкости, а чтобы она не выливалась, в шасси присутствует специальное покрытие.

Это интересно: Tiger Moon

В роли электромагнита выступает поршневая головка, управляемая компьютеризированной системой бортового типа. Электромагнитная подвеска от SKF – это капсула с двумя электромагнитами.

Когда машина находится в движении, система начинает анализировать информацию и, при необходимости, может менять жидкость демпферного элемента, в зависимости от информации, поступающей от колесных датчиков.

Подвеска от Bose считается лучшей конструкцией данного типа. Она представляет собой электродвигатель линейного типа с несколькими режимами:

• демпфирующий элемент;
• упругий элемент.

Это шток, на котором расположены магниты. Когда автомобиль движется, шток выполняет двигательные манипуляции по всей длине статора. Данное обстоятельство позволяет очень уверенно чувствовать себя даже на достаточно неровной дороге.

Подвеска Мак-Ферсон

Устройство подвески Мак-Ферсон

Она имеет целый ряд преимуществ над другими схемами, важнейшие из которых – компактность, легкость и простота конструкции, а стало быть, низкая стоимость самой подвески в изготовлении (что немаловажно для производителя) и ремонте (что уже небезразлично владельцу автомобиля). Судите сами: на каждое колесо приходится всего по одному рычагу. А это – минимум сайлент-блоков и шаровых опор, то есть, минимум веса и максимум надежности

Нет необходимости в погоне за снижением неподрессоренных масс использовать алюминий и прибегать к другим ухищрениям. Через сайлент-блоки поперечный рычаг крепится к подрамнику (поперечной балке), через шаровую опору он соединен с поворотным кулаком колеса

А это – минимум сайлент-блоков и шаровых опор, то есть, минимум веса и максимум надежности. Нет необходимости в погоне за снижением неподрессоренных масс использовать алюминий и прибегать к другим ухищрениям. Через сайлент-блоки поперечный рычаг крепится к подрамнику (поперечной балке), через шаровую опору он соединен с поворотным кулаком колеса.

Роль верхнего рычага выполняет сам кузов автомобиля, к которому крепится амортизационная стойка (амортизатор плюс пружина). Для переднеприводных автомобилей особо малого и малого классов такая конструкция еще долго будет оставаться актуальной, хотя бы даже из-за ее компактности, но при конструировании моделей более высоких классов от схемы McPherson постепенно отказываются.

Основная причина – в неидеальной кинематике, которую задает колесу подвеска. Кроме того, это ограниченный комфорт при движении. Ведь все удары, приходящиеся на колесо, в той или иной степени передаются через верхнюю опору амортизатора и на кузов, снижая ездовой комфорт. Но хуже то обстоятельство, что при сильных ударах и сам амортизатор, и кузов оказываются уязвимыми, что потенциально грозит их преждевременным износом или даже разрушением.

Из каких элементов состоит

Рессорно-балансирная подвеска

На сегодняшний день, на рынке главенствуют три компании:

• Delphi;
• SKF;
• Bose.

Естественно, устройство каждой упомянутой подвески будет отличаться. Электромагнитная подвеска от Delphi представляет собой амортизатор, состоящий из одной трубки, заполненной веществом с включением магнитных составляющих. Они составляют 30% от всего объема необходимой жидкости, а чтобы она не выливалась, в шасси присутствует специальное покрытие.

В роли электромагнита выступает поршневая головка, управляемая компьютеризированной системой бортового типа.

подвеска от SKF

Подвеска от Bose считается лучшей конструкцией данного типа. Она представляет собой электродвигатель линейного типа с несколькими режимами:

• демпфирующий элемент;
• упругий элемент.

Это шток, на котором расположены магниты. Когда автомобиль движется, шток выполняет двигательные манипуляции по всей длине статора. Данное обстоятельство позволяет очень уверенно чувствовать себя даже на достаточно неровной дороге.

Помимо уверенной езды по неровной дороге, такая подвеска позволяет выбирать определенный режим работы компьютера. В частности, если выполняется вираж, то можно сделать так, чтобы рабочим было именно заднее внешнее колесо.

BOSE

Электромагнитная подвеска Bose разработана известным ученым Амаром Боузе, основателем и владельцем одноименной компании. Несмотря на то, что сама идея не является новой, созданная им подвеска считается лучшей среди аналогов. Поскольку еще никому не удавалось добиться подобного быстродействия.

Подвеска Bose представляет собой линейный электродвигатель, работающий в двух режимах: как упругий элемент и как демпфирующий. В самой конструкции подвески используется шток, на котором закреплены постоянные магниты, которые могут выполнять возвратно-поступательное движение по всей длине обмотки стартера. Такое решение дает возможность не только гасить все возможные колебания, возникающие на неровных участках дороги, но и по-новому управлять автомобилем. Например, заводя авто в вираж, можно подобрать такую схему сигналов бортового компьютера, при которой опорным будет заднее внешнее колесо. Тем самым получить абсолютный контроль транспортного средства на любом дорожном покрытии.

Кроме того, электромагнитная подвеска Bose может работать в режиме электрогенератора. При движении авто по прямой все возможные колебания из-за неровности дороги преобразовываются в электрический ток. Полученная энергия накапливается в аккумуляторных батареях для применения в будущем.

Главным и единственным недостатком подвески Bose является сложность самого механизма, требующего специального программного обеспечения, которое находится на стадии разработки. Но процесс не стоит на месте и будем надеяться, что в скором будущем инновационная подвеска поступит в серийное производство.

Примечательно, что в такой схеме центральный процессор  контролирует каждый из 4-х линейных электродвигателей по отдельности. Что это даёт? Например, управление угловой жёсткостью передней и задней подвески – каждой по отдельности. Если машина входит в вираж, линейные электродвигатели запитываются таким образом, что автомобиль опирается, в основном, на внешнее заднее колесо. И такая “ласточка” получает сверхлёгкую избыточную поворачиваемость. В случае поворота упор плавно переносится на внешнее переднее колесо. Как итог, транспорт идёт ровно на любых виражах, не “клюёт”, не покачивается.

А ведь все эти достоинства вождения — умная плавность хода, его устойчивость на больших скоростях, максимальный комфорт и безопасность, а также рациональное энергопотребление — могли быть внедрены в массовое производство автомобилей ещё в 90-ые годы. Но по сей день подавляющее большинство автолюбителей ездят “по старинке”, как в бричках, запряжённых лошадьми — с проседаниями, кренами и “клинами” во время совершения манёвра поворота.
