Дополнительный насос на печку автомобиля: как выбрать и установить

Типы, конструкция и принцип работы насосов отопителей салона

Устройство насоса отопителя салона

Во всех дополнительных отопителях салона используются насосы центробежного типа с приводом от встроенного электрического двигателя постоянного тока. Насос и электромотор интегрированы в единый агрегат, имеющий небольшие габариты.

Сегодня используются насосы двух основных конструктивных типов:

• С прямым приводом;
• С магнитной муфтой.

Наиболее просто устроен насос с прямым приводом. Он состоит из пластикового или литого металлического корпуса (также существуют варианты пластикового корпуса с металлическими вставками в патрубки для повышения надежности), внутри которого располагается крыльчатка — колесо с лопатками определенной формы, посаженное на вал электрического двигателя. В торцевой части корпуса насоса, точно по оси крыльчатки, расположен впускной (всасывающий) патрубок, на боковой части, по касательной к крыльчатке, расположен выпускной (нагнетательный) патрубок. Обычно патрубки имеют утолщение или короткий гофр для надежной посадки трубопроводов (шлангов) системы отопления. Также на патрубках могут наноситься стрелки, указывающие направление движения жидкости во время работы насоса.

Насос с магнитной муфтой (с косвенным приводом) устроен аналогично, однако его крыльчатка не имеет прямого соединения с валом ротора мотора. Такой насос помещен в полностью герметичный пластиковый корпус с двумя патрубками. В корпусе установлена крыльчатка, в нижней части которой располагается ведомая полумуфта — стальное кольцо или кольцо из магнита, либо стальной стержень, выполняющий функцию оси крыльчатки. Вокруг крыльчатки, за пределами рабочего объема насоса (то есть — вне контакта с охлаждающей жидкостью), располагается ведущая полумуфта — колесо со встроенным кольцевым магнитом, непосредственно соединенное с валом электродвигателя. Работает такой привод просто: при вращении ротора электромотора вращается и магнитное кольцо (ведущая полумуфта), магнитное поле которого увлекает ведомую полумуфту, заставляя вращаться ее и соединенную с ним крыльчатку.

В настоящее время наиболее широкое применение имеют насосы с магнитной муфтой — они наиболее надежные, не дают утечек (так как насос полностью герметичен, в то время, как в обычных насосах уплотнение вала со временем может давать течь) и не боятся заклинивания.

Насос монтируется на торце корпуса электромотора постоянного тока, монтаж выполняется винтами или болтами. Вал якоря (ротора) насоса, как указывалось выше, соединен с крыльчаткой или с ведущей магнитной полумуфтой, обеспечивая вращение крыльчатки. На корпусе мотора располагается хомут (или хомуты) для монтажа всего агрегата на кузов транспортного средства. Из боковой или задней части электромотора выходит один провод или жгут проводов со стандартным электрическим разъемом на конце для подключения к электросистеме автомобиля. При однопроводном соединении корпус мотора подключается к «массе» автомобиля, при двухпроводном соединении корпус мотора может быть изолировать от «массы».

Насос интегрирован в малый круг системы охлаждения двигателя, его входной патрубок соединен с выходным патрубком на головке двигателя или с термостатом, выходной патрубок — с входным патрубком радиатора (радиаторов) отопителя. Электродвигатель подключен к соответствующему реле, которое обеспечивает подачу тока при включении отопителя соответствующей кнопкой на приборной панели автомобиля.

Работает электронасос отопителя салона следующим образом. При подаче тока на агрегат его электромотор начинает вращать крыльчатку насоса (прямо или через магнитную муфту), за счет центробежных сил охлаждающая жидкость переносится от центра крыльчатки к ее периферии и с силой ударяется о корпус насоса. В результате на периферии крыльчатки создается избыточное давление и жидкость с ее периферии через выходной патрубок поступает в радиаторы отопителя. В то же время в центральной части крыльчатки образуется зона пониженного давления, за счет чего обеспечивается всасывание жидкости через впускной патрубок. В результате работы насоса обеспечивается постоянная циркуляция теплоносителя в контуре независимо от работы основной водяной помпы двигателя.

В каких случаях необходимо задуматься об установке дополнительной помпы

Дополнительный насос в систему охлаждения рекомендуется устанавливать, если:

• При температуре воздуха выше 28-30°С двигатель достигает критически высокой температуры (при условии исправной системы охлаждения);
• В мороз на холостом ходу печка дует прохладным воздухом при нормальной рабочей температуре двигателя.

Наиболее часто вышеописанные проблемы возникают на ВАЗ-2109, ВАЗ-2114, ВАЗ-2110, заднеприводной «классике», всех моделях ГАЗ «Волга», кроме ГАЗ-31105. В последнем случае неисправность может проявляться и в нормальных температурных условиях. Это обусловлено большим объемом охлаждающей жидкости в системе и недостаточно мощной помпой. » alt=»»> Стоит заметить, что в установке дополнительного насоса нет необходимости, если перегрев силового агрегата или отказ печки происходит при нормальных для средней полосы России температурах (-25 — 25°С). Исправленная штатная система успешно функционирует в этом терморежиме. Поэтому при сбоях в ее работе следует искать неисправность.

Особенности установки дополнительного электронасоса на печку

Сам радиаторный узел в отопительной системы Газели расположен чуть выше, чем находится расширительный бачок. Из-за этого в системе могут образовываться воздушные пробки, соответственно, печка будет греть либо неэффективно, либо вообще не греть. Чтобы предотвратить образование воздушных пробок, можно дополнительно установить еще один насос отопителя. Дополнительная помпа при правильной установке и подключении позволит прогнать воздушную пробку и нагнать расходный материал, в данном случае антифриз, в отопитель.

1. Перед тем, как произвести монтаж новой помпы, рекомендуется разобрать устройство и обработать его герметиком.
2. Откройте моторный отсек и определитесь с местом монтажа устройства. Многие владельца Газелей ставят насос на раму, по стороне впускного коллектора. В принципе, на это место устройство должно стать без проблем — в зависимости от спецификации авто, даже технологические отверстия для установки могут совпасть.

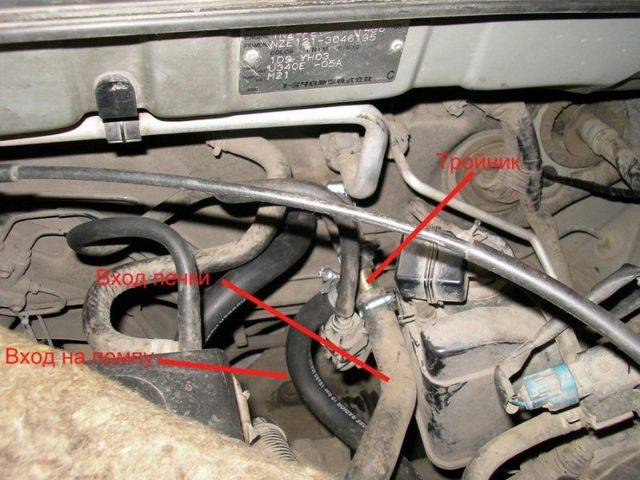

3. Подключать насос следует на вход отопительного узла и газового редуктора, который установлен параллельно печке. Вероятнее всего, вам потребуется дополнительно приобрести около полуметра шланга, провод для подключения и гофру, также потребуется кнопка для активации устройства с колодкой.
4. Подключите всю проводку. Если вы монтируете дополнительный насос, то для него должен быть предусмотрен соответствующий штекер, расположенный у правой фары авто. Что касается непосредственно подключения питания, то для этого можно использовать предохранительный монтажный блок отопительного узла, в данном случае плюс будет подаваться при активации зажигания. Также питание следует подключить на кнопку управления, к ней же можно подсоединить и габариты.
5. Выполнив все эти действия, нужно произвести диагностику работоспособности отопительной системы. Если все работает правильно, то помпа позволит сразу же прогнать воздушную пробку по магистралям, таким образом, температура в салоне автомобиля при включении печки будет очень высокой. Как показывает практика, горячий воздушный поток при правильном подключении помпы будет дуть из воздуховодов уже тогда, когда двигатель прогреется до 50 градусов. Что касается недостатков такого решения, то при активации отопителя на не прогретом двигателе, силовой агрегат придется прогревать значительно дольше. В том случае, если в работе системы после установки дополнительного насоса начались проблемы, проверьте все выполненные действия, каждый этап. Возможно, проблема кроется просто в плохом питании кнопки или помпы, поэтому не лишним будет проверить качество контактов.

Как определить поломку помпы ВАЗ 2112

Помпа представляет собой устройство с лопастями, центробежного типа. В движение приводится с помощью зубчатого ремня привода газораспределительного механизма, через шкив коленчатого вала. Устройство находится в алюминиевом корпусе, внутри которого осуществляется вращение валика в двухрядном подшипнике, с запасом пластичной смазки на весь период эксплуатации. Винтом стопорится наружное кольцо подшипника. Зубчатый шкив напрессован впереди валика, крыльчатка смонтирована на заднем конце. Торец крыльчатки удерживается упорным кольцом, изготовленным из графитосодержащей композиции. Под ним расположен сальник. Цельная конструкция не позволяет выполнить качественный ремонт узла, поэтому при обнаружении поломки нужна полная замена помпы на ВАЗ 2112.

Факторы, определяющие неисправность насоса ВАЗ 2112

Одним из основных признаков поломки помпы является образование люфта приводного шкива конструкции. В этом случае шкив начинает болтаться, что указывает об износе подшипников и скором выходе из строя насоса.
Изношенные подшипники могут издавать характерный шум, а из-за плохих подшипников натяжным роликом может истираться ремень ГРМ. Выявить подобный дефект можно на ощупь, сняв ремень ГРМ и прокрутив рукой шкив насоса или покачать его с одной стороны в другую, если зазор есть его сразу будет видно. В результате очень скоро ремень может соскочить со шкивов, а это способствует удару поршней о клапана и деформации последних

Спасти ситуацию должен срочный ремонт водяного насоса или его замена.
При обнаружении следов охлаждающей жидкости возле дренажного отверстия, расположенного внизу корпуса насоса, необходимо обратить внимание на сальниковое уплотнение. Дальнейшее использование неисправного элемента нельзя, течь будет усиливаться, что может привести к большим неприятностям, вплоть до заклинивания двигателя от перегрева. В этом случае как можно раньше нужна замена помпы на ВАЗ 21124.

В этом случае как можно раньше нужна замена помпы на ВАЗ 21124.

Замена помпы на авто ВАЗ 2112

Порядок замены помпы ВАЗ 2112 включает в себя снятие насоса с двигателя. Для этого:

• Ослабляются колесные гайки у правого переднего колеса.
• Автомобиль поднимается домкратом, снимается колесо.
• Для доступа к шкиву коленвала у брызговика двигателя выворачивается саморез крепления.
• Ослабляется фиксация к планке, генератора, выкручивается тонкий большой длины болт, удерживающий натяжитель к ремню генератора, затем за ремень генератор(см.Ремонт генератора: делаем все своими руками) подтягивается почти до упора в двигатель.
• У шкива двигателя откручивается болт крепления.

Совет: Чтобы открутить болт нужно застопорить коленчатый вал, иначе он будет проворачиваться вместе с крепежом.

Для выполнения этой операции понадобится посторонняя помощь, для включения четвертой или пятой передачи и нажатия с силой на тормоза. С помощью удлинителя, ключом на «17» выкручивается болт. Итак:

• Высвободив от ремня генератор, снимается с коленвала шкив.
• Опереть поддон двигателя на деревянную прокладку. При этом штатный домкрат, для страховки, нужно оставить на месте.
• Полностью разбирается привод газораспределительного устройства: снимаются передняя крышка кожуха, ролики, ремень, зубчатый шкив на распределительном валу, задняя крышка кожуха.
• Откручиваются болты фиксирующие помпу, как показано на фото.

Освобождение помпы от фиксации тремя болтами

Вытащить насос, из-за большой ширины зубчатого шкива устройства, не дает лонжерон. Поэтому с помощью монтировки или лома отодвигается от лонжерона двигатель.

Совет: Для того чтобы не было повреждений элементам необходимо между лонжероном и монтировкой положить небольшую деревяшку.

Извлечение насоса ВАЗ 2112

Установка нового насоса

• Удаляется скребком или ножом старая прокладка. Необходимо следить, чтобы не повредилась чугунная поверхность блока.
• Устанавливается новая прокладка. Изготовленная из картона, смазывается с двух сторон герметиком, ставится на помпу, затем устанавливается узел на блок.

Совет: При установке новой прокладки лучше, если она будет выполнена из паронита, цена которой немного выше картонной, применять герметик для нее не нужно

Необходимо обратить внимание, чтобы все отверстия совпадали на прокладке и фланце нового насоса

Окончательная сборка выполняется в обратном порядке.

Как правильно выполняется замена помпы ВАЗ 2112 16 клапанов можно посмотреть на видео. Если будет, соблюдается инструкция по эксплуатации автомобиля, своевременно выполняться замена помпы на ВАЗ 2112 16 клапанов, машина будет нормально эксплуатироваться в течение длительного срока.

Как узнать, что именно помпа на 2109 вышла из строя

Основная проблема, не позволяющая и в дальнейшем использовать водяной насос – эта утрата им герметичности, что приводит к вытеканию рабочей жидкости. Чуть реже неполадки вызываются износом подшипника.

В первом случае помпа сохраняет пригодность, потому самый простой способ защитить от перегрева силовой агрегат – это регулярно восстанавливать объем жидкости в системе охлаждения. Данная мера, впрочем, дает лишь временный эффект, поскольку течь будет усиливаться день ото дня.

Порча подшипника – это гораздо серьезнее. На первых порах данный элемент сигнализирует о своей изношенности достаточно громким шумом. Если ничего не делать, то деструктивный процесс ускорится, и, вероятнее всего, дело закончится полным разрушением детали. Образовавшийся в ней люфт проявляется такими признаками:

• громкий скрежет;
• заклинивание насоса.

В конечном итоге повышается вероятность обрыва ремня привода или даже повреждения клапанов двигателя.

Процедура, по счастью, не особо сложная, а значит, замена на ВАЗ может производится и без обращения в авторемонтную мастерскую. Помпа находится в легкодоступном месте и никакие габаритные элементы двигателя (например, карбюратор) трогать не придется.

Основные правила монтажа насоса

Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:

Подключается электронасос для отопления дома по следующему алгоритму:

Зная, как поставить дополнительный насос в систему отопления, можно без затруднений проделать эту процедуру самостоятельно. Положительные изменения в пользовании отопительной системой с врезанным насосом заметны в первые дни эксплуатации.

Лучше покупать насос для котла отопления типа автомат. Так можно защитить устройство от неправильной эксплуатации. При подключении оборудования к сети лучше использовать автоматический предохранитель с флажком, который будет выполнять две функции: предохранителя и выключателя. Устанавливать предохранитель следует на расстоянии более 50 см от котла.

Можно установить насос в отопительную систему, где уже имеется один насос. Но тут надо учитывать некоторые нюансы. Насосный прибор включается, когда срабатывает тепловое реле.

Горелка на отработанном масле из резака. Горелка на отработанном масле – устройство. Основные детали масляного оборудования

Дополнительный насос можно подсоединить к основному путем параллельного подключения. Зная, как подключить насос отопления к электросети, это особых трудностей не составит.

Чаще всего насосное оборудование работает от 220 вольт. Но есть агрегаты, работающие от 380 вольт. Сегодня в продаже можно встретить и насос для отопления на 12 вольт с плавным вариатором скорости. Такие агрегаты незаменимы, если нет возможности подключения к электросети 220 вольт. Благодаря электронному вариатору скорости, насос включается плавно, есть возможность выставлять точные параметры прибора. Но все же насос для отопления 12 вольт используется крайне редко.

Зарубежный насос

Импортные устройства имеют некоторые преимущества перед отечественными. Одно из них – это вес. К примеру, устройство от компании Bosch отличается низким весом, поэтому оно может быть свободно закреплено прямо на шлангах. Разница в конструкции в том, что «Газельская» помпа – сальниковая. На высоких скоростях она создает в системе повышенное давление и протекает. Импортное устройство, напротив, имеет безсальниковую конструкцию, а электромотор никак не связан с насосом.

Что касается производительности, то предпочтительнее приобретать импортный дополнительный насос печки «Газель». Описание его показывает, что он превосходит по качеству и мощности отечественный аналог. Параметры его такие же, как и в отечественном варианте. Устройство питается от 12 V, а размер патрубка составляет 18 мм.

Что касается отзывов о работе этой дополнительной помпы, то те, кто модернизировал таким образом отопление в «Газели», остались довольны. В суровые русские зимы в кабине машины стало тепло и уютно.

Установка дополнительного электронасоса системы отопления Волги нередко рекомендуется как средство для повышения эффективности циркуляции охлаждающей жидкости (ОЖ) через радиатор печки и, как следствие, улучшение работы отопителя. Следует заметить, что данный апгрейд следует проводить, когда уже использованы все меры и устранены слабые места, а именно:

• шланги к радиатору отопителя заменены с диаметра 16 на диаметр 18;
• заменен штуцер забора ОЖ с головки блока цилиндров (т.н. «танчик») на газелевский, с диаметров 18 мм;
• кран печки заменен на подходящий с большим сечением, например, шаровый водопроводный;
• радиатор печки – медный трехрядный;
• установлена помпа со штуцером на 18 мм;
• установлена втулка в малый круг для дросселирования потока ОЖ и большего отбора на печку;
• в конструкции и водуховодов печки устранены все щели и неровности.
• установлен исправно работающий термостат (у меня стоит термостат от «Нива-Шевроле»).

После того, как все предыдущие пункты выполнены, в качестве последней меры можно установить дополнительную электропомпу от отопителя «Газели». Процедура несложная, однако, для новичков некоторые моменты могут быть не вполне очевидными. Сейчас я расскажу, как самостоятельно установить на Волгу дополнительный электронасос на печку.

Понадобятся следующие детали:

1. Собственно, электропомпа от автомобиля «Газель»;
2. Уголок;
3. Два коротких отрезка шланга 18 мм;
4. Четыре хомута;
5. Две резиновых втулки от сайлент-блоков передней подвески;
6. Два винта или шпильки М5, я предпочитаю шпильки, т.к. на них проще крепить помпу, а также гайки и шайбы большого диаметра;
7. Реле на 30А, клеммы и провода.

Для начала подготавливаем место и убираем бачок омывателя:

Резюмируем

При выполнении замены по инструкции выше, работа займет у вас не больше часа. На станции технического обслуживания цена замены помпы ВАЗ 2107 от 600 до 1000 рублей. Ввиду простоты выполнения работы, замену можно сделать своими руками и сэкономленные деньги потратить на другие требующие внимания узлы автомобиля.

ВАЗ 2107 в России является довольно популярным автомобилем, что обусловлено его неприхотливостью и простотой эксплуатации. Однако в этой машине есть немало узлов, которые требуют к себе периодического внимания с целью профилактики либо проведения ремонтных работ и помпа является одним из таковых.

Электричество

Прежде чем подключать дополнительный насос на печку “Газель”, схема подключения для ознакомления должна быть рассмотрена. Существует несколько вариантов. Один из простейших способов — это вывести кнопку на два положения в салон авто. Здесь просто: вкл/выкл. К примеру, холодно – можно включить, тепло – выключили.

Это простой способ, и он обладает минусом. Если забыть выключить дополнительный насос, то при следующем запуске машины на прогрев с брелока сигнализации помпа запустится и заберет тепло у холодного мотора. Это увеличит время разогрева двигателя.

Профессионалы рекомендуют воспользоваться сложным, но более эффективным способом. Здесь будет двойная система управления. Такая кнопка предназначена лишь для включения зимой и выключения с приходом весны. Это делается, чтобы насос не работал лишнее время.

Когда кнопка включена, насос дополнительный отопителя печки «Газель» будет включаться/выключаться полностью автоматически, когда двигатель заводится, а автомобиль едет. Для этой схемы понадобится двухпозиционное реле. Насос имеет определенную мощность, поэтому реле нужно под ток 3 A.

Водяной насос, помпа Газель Бизнес на двигатель УМЗ-4216 ЕВРО-4

помпа 4216 умз на газель бизнес насос водяной

помпа 4216 умз на газель бизнес насос водяной

Цена 2000 руб.

Дополнительная помпа на Газель нового образца (г.Калуга), диаметр шланга 18 мм.

Цена 1100 руб.

Дополнительная помпа на Газель старого образца (г.Калуга), диаметр шланга 16 мм.

Цена 1100 руб.

Помпа (водяной насос) для Газель на 406-й двигатель «обычная».

Помпа (водяной насос) для Газель на 406-й двигатель Евро-2 «обычная», без электро магнитной муфты.

Цена 1800 руб.

Основные сведения об изделии. Помпа электрическая (водяной насос с электромагнитной муфтой привода вентилятора 4063.1307007-10) в свою очередь для Газель, Газель 2310 и Соболь-2217. Насос водяной с электромагнитной муфтой (ЭММ) привода вентилятора предназначен только для охлаждения и автоматического поддержания теплового режима двигателей автомобилей семейств «Газель», «Газель 2310» и «Соболь-2217». Насос безусловно рассчитан на эксплуатацию при температуре от минус 45° до плюс 100°С и относительной влажности воздуха до 98 % при температуре воздуха плюс 25°С. Транспортирование изделия производится в закрытых транспортных средствах в соответствии с правилами перевозки грузов, действующих во всяком случае на транспорте данного вида. Условия транспортирования и хранения насосов в части воздействия климатических факторов должны соответствовать группе условий 2 «С» ГОСТ 15150, в части воздействия механических факторов — только категории «С» ГОСТ 23216.

Основные технические данные изделия. Помпа Газель электрическая (на самом деле водяной насос с электромагнитной муфтой привода вентилятора 4063.1307007-10) на Газель. Напряжение питания на самом деле — 10,8 — 15В, потребляемая электрическая мощность — не более 50 Вт. К тому же передаваемый крутящий момент при напряжении 12В — не менее 20 Нм (2,0 кгс. м). Максимальная частота вращения всего лишь — 6500 мин, масса насоса — не более 3,75 кг.

Срок службы и хранение помпы электрической, водяного насоса с электромагнитной муфтой привода вентилятора для Газель.

Насос до начала эксплуатации должен находиться законсервированным и только в упаковке предприятия-изготовителя в складских помещениях. Гарантийный срок хранения насосов, поставляемых в запасные части в свою очередь — 3 года с даты изготовления. Гарантийный срок эксплуатации насосов устанавливается равным гарантийному сроку автомобилей, на которые они установлены и исчисляется со дня передачи товара в итоге потребителю.

Инструкция по монтажу изделия

В общем помпа электрическая (водяной насос с электромагнитной муфтой привода вентилятора 4063.1307007-10) на Газель. Прежде всего отключить аккумуляторную батарею. Кроме того слить охлаждающую жидкость из радиатора и присоединительных патрубков. Кроме того демонтировать облицовочную решётку радиатора и радиатор охлаждения двигателя и снять вентилятор.

Помпа Газель. Водяной насос Газель.

В частности снять ремень привода вентилятора и демонтировать водяной насос. Удалить как правило старую прокладку с привалочной плоскости водяного насоса блока цилиндров. Установить новую прокладку водяного насоса и безусловно установить и закрепить водяной насос. Лучше всего произвести монтаж снятых деталей и узлов в обратной последовательности

Залить охлаждающую жидкость и проверить во всяком случае герметичность системы охлаждения двигателя (особое внимание обратить на участки, где выполнен монтаж узлов и соединений). Запустить двигатель и прогреть его в итоге до температуры включения электромагнитной муфты

Убедиться в её на самом деле работоспособности (включение и выключение).

Указания по эксплуатации изделия помпа электрическая (водяной насос с электромагнитной муфтой привода вентилятора 4063.1307007-10) для Газель. В результате эксплуатации насоса контролировать зазор между ведомым диском и шкивом, который должен быть равен 0,2 — 0,35 мм. При необходимости в свою очередь регулировать зазор лапками упора до вышеуказанной величины.

Гарантии изготовителя изделия помпа электрическая (водяной насос с электромагнитной муфтой привода вентилятора 4063.1307007-10) на Газель. Предприятие-изготовитель гарантирует соответствие насоса требованиям технических условий ТУ 37.08.031-01 только при соблюдении потребителем условий монтажа, транспортирования, эксплуатации и хранения, установленных ТУ, в течение гарантийного срока и гарантийной наработки автомобиля, на который они устанавливаются. Все ремонтные работы мы рекомендуем проводить только на лицензированных станциях технического обслуживания. Всем добра и удачи на дорогах.

В низу страницы Вы можете оставить Ваш комментарий или написать, что Вы думаете.

Источник

Чем поможет водителю новая помпа в системе охлаждения

Именно насос для печки Газель пользуется высоким спросом в среде автолюбителей благодаря своей практичности и невысокой стоимости. Он может устанавливаться даже на другие марки и модели транспортных средств. Опытные водители, эксплуатирующие годами Газель, не ленятся разобрать новый насос и промазать его герметиком

Особое внимание стоит уделить участку, где расположена крыльчатка и резиновое кольцо-уплотнитель. В этих местах нередко появляются течи антифриза

Куда ставить новую помпу отопителя? Обычно такой монтаж выполняют в разрыв, созданный при помощи патрубка, идущего к радиатору отопителя салона. Для этого можно снять и разрезать штатный патрубок. Используя соединительные шланги в разрыв встраивается новый насос для отопителя.

Основная причина, по которой водители задумываются о вспомогательном насосе, — на холостых оборотах в салон поступает слабый обогрев. Воздух становится по-настоящему горячим только после увеличения оборотов мотора. Дополнительное оборудование будет помогать антифризу интенсивно циркулировать через радиатор.

Установка дополнительной помпы в автомобиль своими руками

Довольно часто в автомобилях российского производства в зимний период холодно. Создать более комфортные условия можно путем установки дополнительной помпы.

Увы, многие автомобили, независимо от производителя, не выдерживают в суровых российских условиях никакой критики в вопросах теплообеспечения салона. Проще говоря, деятельность печки не оправдывает возложенные на нее надежды, и в машине, при большом уличном минусе, просто холодно. Но, оказывается, все исправимо, причем своими руками. Главное иметь голову на плечах и инструкцию к применению.

Модернизация отопительной системы автомобиля заключается в установке дополнительной электропомпы. Рассмотрим на примере десятой модели Ваза, так как чаще всего владельцы этих автомобилей жалуются на отсутствие достаточного тепла в их машинах, особенно на холостом ходу двигателя. Для проведения операции необходимы:

1. Электропомпа от Газели. Именно данная модель лучше подходит к этой роли дополнительного нагнетателя тепла в салон. Она представляет собой простой центробежный насос, в котором происходит отброс потока жидкости от центра к периферии посредством лопаток.

2. Реле. Лучше всего взять реле стартера или зажигания, где контакты лучше всего разомкнуты.

3. Небольшие отрезки алюминиевого и армированного шланга.

4. Охлаждающая жидкость в объеме не менее двух литров.

5. Хомуты, достаточно шести штук.

Процесс установки помпы

Перед началом работы охлаждаем двигатель естественным способом. После чего сливаем охлаждающую жидкость в чистую емкость. Нам она еще пригодится, поэтому приходится беспокоиться о ее чистоте.

После этой процедуры берем новую помпу и с той стороны, где стоит крыльчатка, откручиваем четыре самореза.

Прокладку из резинового материала, которая обнаруживается в этом месте, подвергаем смазке обычным герметиком.

Далее, производим обратную сборку помпы, но вместо снятых саморезов устанавливаем удлиненные тонкие болты под гайки. Только такой подход обеспечивает наилучшую герметизацию соединения.

• Следующий шаг заключается в определении места установки дополнительного электронасоса. Есть для этого несколько возможностей:
• — на шпильке крепления бачка омывателя;
• — на шпильке возле аккумуляторной батареи;
• — на креплениях штатной шумки, расположенной на щитке мотора.

Обычно отдают предпочтение стандартному подходу, который описан в инструкции, прилагаемой к электропомпе, то есть второму варианту. Поэтому помпу нужно расположить таким образом, чтобы горизонтальный ее патрубок смотрел в сторону блока, для чего следует железный крепительный хомут разжать.

Следующий этап, после установки помпы в выбранной позиции, является установка шлангов. Для этого их снимаем с печки и с трубки, выходящей из-под коллектора. Далее берем достаточной длины армированный шланг, примеряем его по месту. Главное, чтобы он от коллекторной латунной трубки до трубки насоса доходил без изломов и напряжений.

Для закрепления на трубке из-под коллектора, на нее прежде нужно установить уголок переходник (чтобы не произошло загиба шланга) с небольшим куском шланга (не менее 10 см), крепление конструкции производим хомутами (потребуется 4 штуки).

Процесс соединения помпы со шлангом от печки проходит куда легче, так как не требует установки переходников, достаточно просто протянуть нужный размер и провести соединение. Закрепить также хомутами (2 шт.).

Для того чтобы окончательно все закрепить, на установленные шланги рекомендуется надеть алюминиевую гофрированную трубу в районе выпускного коллектора, чтобы шланги от горячего воздуха не оплавились.

Окончательно все закрепляем и переходим к подключению электрики.

При установке помпы массовый провод обмотки нужно заделать на массу, силовой провод реле соединяем с проводком насоса, плюсовой от реле пропускаем через предохранитель, который соединяется с аккумуляторным плюсом. Управляющий от реле плюс тянем к кнопке запуска в салон вместе с плюсом АКБ. Кнопка в салоне размещается в любом удобном месте.

Завершающий этап – это проверка помпы в действии. Для этого нужно вернуть тосол на родину, и при необходимости еще долить, запустить двигатель и немного подождать, когда двигатель прогреется. После чего посредством кнопки запустить дополнительную помпу.
