Блок комфорта лада приора

Схема электропроводки автомобиля ВАЗ 2114

Компоненты электропроводки

Блок предохранителей lada largus Однопроводная схема (применяется для всей электропроводки) имеет минусовые выводы потребителя и источника, которые замыкаются на корпусе автомобиля. Корпус ВАЗ 2114 и есть второй соединитель.

Полная схема с электроникой в ВАЗ 2114

Электропроводка включает в себя следующие компоненты:

• Блок-фара.
• Противотуманная фара.
• Индикатор температуры.
• Корпус монтажного блока.
• Электромотор вентилятора в системе охлаждения двигателя.
• Колодка, подключаемая к группе проводки зажигательной системы.
• Включатель подкапотной лампочки.
• Штекер-подключатель электродвигателя заднего дворника.
• Устройства.
• Колодка присоединения сигнала авто.
• Электромотор лобовых дворников.
• Корпус сигнального громкоговорящего устройства (СГУ).
• Индикатор, показывающий объем воды в омывателе для стекол.
• Индикатор режима колодки переднего тормоза.
• Индикатор количества масла.
• Корпус генератора и стартера.
• Устройство включения фар заднего хода.
• Индикатор контрольной лампочки смазки давления.
• Корпус моторедуктора лобового стеклоочистителя.
• Корпус лампочки под капотом.
• Индикатор температуры охладительной жидкости мотора. 2x h16

Предохранители

Фактически всегда проводки ВАЗ 2114 замыкаются на плавкие предохранители. Такие предохранители не защищают лишь схему генератора и устройства подзарядки, механизм включения силового агрегата машины, а также обмотку реле отключения подсветки.

Перед осуществлением замены вышедшего из строя предохранителя электрической цепи, нужно в точности выяснить основания перегрузки проводки, а также ее устранение. Поиск причины будет значительно легче, если предварительно ознакомиться со следующими материалами. Ниже представлен список предохранителей и их цели.

Данные (название предохранителя и защищенная им электрическая цепь) демонстрируют полный список всевозможных предохранителей проводки. Для каждого авто их количество может отличаться.

• Ф1. Схема электропроводки задних противотуманных фар, электромоторы дворников фар, корпус лампочки контроля и его выключения, электромотор жидкости-очистителя фар.
• Ф2. Поворотники и реле поворотников, индикатор аварийной сигнализации, аварийные огни.
• Ф3. Электропроводка лампы, освещающей салон, настроены в зависимости от личных предпочтений владельца машины, подсветка включения зажигания, лампочка багажника автомобиля, индикатор проверки функциональности двигателя, бортовой компьютер, индикатор стоп-сигналов, часы.
• Ф4. Штекер для подключения переносной лампы, штекер, который подключает обогрев кормового и заднего остекления.
• Ф5. Схема подключения СГУ, электромотора пропеллера радиатора, реле вип-сигнала.
• Ф6. Реле включения электроподъемников стекол, цепь подключения электростеклоподъемников. Блок с предохранителями в ВАЗ 2114
• Ф7. Проводка электромотора печки ВАЗ 2114, электромоторы дворников фар и омывателя лобового стекла, цепь прикуривателя, которой освещается бардачок, лампочка, реле подключения обмотки обогревателя кормового остекления.
• Ф8. Схема электропроводки правой противотуманной фары.
• Ф9. Схема левой противотуманной фары.
• Ф10. Электропроводка габаритных огней левого борта, индикатор, который показывает включены ли габаритные огни, цепь подкапотной лампы, подсветка номерных знаков, рычагов отопительной системы и пепельницы, прикуриватель, цепь подсветки включателей.
• Ф11. Габаритные огни расположенные с левого борта.
• Ф12. Правая конструкция ближнего света.
• Ф13. Левая конструкция ближнего света.
• Ф14. Устройство дальнего света и левая лампочка. Она же индикатор перехода на дальний свет.
• Ф15. Правая конструкция дальнего света.
• Ф16. Электропроводка поворотников, реле аварийных огней, реле, отвечающее за состояние ламп в фарах, указатель заднего движения, лампочки сигнализирующие следующее: низкий уровень масла и тормозной жидкости, включен ли стояночный тормоз, низкий заряд аккумуляторов. Также часы, бортовой компьютер и цепь обмотки возбуждения генератора во время запуска силового агрегата автомобиля ВАЗ 2114.

Помимо всех вышеперечисленных предохранителей, которые находятся в монтажном блоке, существует 3 предохранителя. Эти предохранители расположены под журнальной полочкой. Здесь же расположен контроллер и схема реле, при помощи которого выполняется управление силовым агрегатом ВАЗ 2114.

FakeHeader

Comments 13

плюсую, в закладки. поставил себе ЭСП и проводку двери от люкса, а дальше надо тянуть провода…

Подключил по схеме заднюю левую дверь контакт был опускал и поднимал с задней двери.после подключения правой пропал контакт вообще с задних дверей а вот с водительской все работает всем может быть проблема

Скорее всего в чём-то ты ошибся! Смотри внимательнее, перепроверь себя

А 4 и 6 контакты это плюс на моторы получается

Подскажите я правильно понял кнопки мы подключем в Х3 2и 3 контакты 15 контакт общий плюс на кнопки.моторы мы подключаемые Х1: 1 и 11 контакты

Соединения проводов. Провода с разных мест соединяются в одной точке в жгуте, на схеме они показываются именно так

у меня есть частично резанная люкс проводка. хотел по заводскому эсп поставить. т.е. скрутки все равно придется делать?

Ну смотря насколько она резанная. В люксе передние и задние ЭСП соединены проводами, поэтому если уж делать всё полностью сток, то жгут надо весь снимать и ставить другой. Я когда это делал не стал полностью менять жгут, а просто отрезал свои провода что идут на задние двери и врезал новую проводку там, где она врезается от завода, в общем всего несколько скруток, на три провода становится больше чем было, если не ошибаюсь и если руки из нужного места, то можно сделать так, что не отличить от стока

все что касается эсп-не резано! БУДУ ДЕЛАТЬ ПО ТВОИМ СХЕМАМ! СПАСИБО!)

Пожалуйста, обращайся! И будь очень внимателен, много похожих проводов! в схеме я указал именно всё то что касается ЭСП, а на деле ты встретишься со всем прилегающим что идёт на задние двери. Например в колодке задней правой двери контакт №4 на моей схеме пуст, а в реальности туда идёт точно такой же провод как и на контакте №3 и они соединены в жгуте скруткой S18, а далее в двери из контакта 3 провод идёт на мотор ЭСП, а с контакта 4 на мотор замка! То есть провод моторедуктора замка один и тот же что и на мотор стеклоподъёмника. Объясняется это наличием k-line шины.

Снятие и установка ЭБУ на Приоре

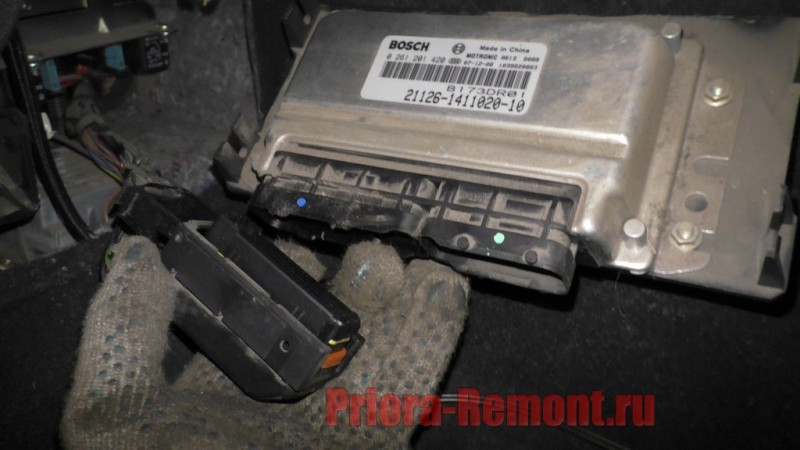

Когда заглушка снята, необходимо найти две гайки крепления ЭБУ снизу к металлической планке. Хорошо видно это на фото ниже.

Необходимо откручивать именно гайки крепления пластиковой планки, на которой и располагается контроллер.

Когда обе гайки ослаблены, сдвигаем планку в сторону моторного отсека буквально на 1 см., после чего поднимаем ее немного вверх и отводим в сторону для снятия.

Теперь вытаскиваем блок управления двигателем Приоры на себя, чтобы можно было проводить дальнейшие действия.

Теперь разворачиваем блок таким образом, чтобы удобнее можно было отсоединить колодку с проводами питания. Далее необходимо вытащить при помощи отвертки или руками рамку фиксатора, как это показано на фото:

И теперь без особых проблем разъем контролера отсоединяется.

Установка нового блока управления происходит в порядке, обратном снятию. Желательно проводить подобную процедуру при отключенной аккумуляторной батарее. Если у вас возникла необходимость в замене ЭБУ на Приоре, то новый блок обойдется минимум от 6500 и до 10 000 рублей. Б/у контроллер, купленный с разборки, можно достать за 3000 рублей.

Общие рекомендации

p, blockquote 75,0,0,0,0 —>

При появлении признаков утечки тока в автомобиле, необходимо измерить его величину с помощью мультиметра.

p, blockquote 76,0,0,0,0 —>

Если утечка выше критического значения (0,5 Ампера), необходимо снять клемму АКБ (лучше отрицательную) и вызвать специалиста или самостоятельно приступить к устранению проблемы.

p, blockquote 77,0,0,0,0 —>

Для уменьшения утечек тока, связанных с электрохимическими процессами, обработайте контакты, проводники, клеммы и разъемы специальными составами, можно обычной силиконовой смазкой в виде спрея.

p, blockquote 78,0,0,0,0 —>

Если утечка тока превышает 10 Ампер, эксплуатация автомобиля опасна, следует выключить зажигание и немедленно снять клеммы с АКБ.

p, blockquote 79,0,0,0,0 —>

Наиболее распространенные точки подключения автосигнализации.

Видео — как проверить ток утечки в автомобиле мультиметром:

p, blockquote 81,0,0,0,0 —> p, blockquote 82,0,0,0,1 —>

Может заинтересовать:

Невнимательное отношение к току утечки, может сыграть с вами очень плохую шутку, однажды при попытке завести двигатель, вы услышите щелчок втягивающего реле стартера и ничего дальше. Подобное произошло у меня около года назад. Приехав из четырехмесячной командировки, пришел в гараж и … читай выше. Замерил напряжение на аккумуляторе — 6,5 В., решил померить плотность, ареометр не лезет в отверстие аккумулятора. Электролит замерз! Это было в феврале. Ну ладно аккумулятор, за неделю восстановил. Решил искать причину, вот тут-то и померил ток утечки. Кстати в статье приведено предельное значение 0,2 А, с чем категорически не согласен. Простой расчет показывает, что при этом значении тока утечки аккумулятор разрядится за 8-10 дней. У меня ток утечки был 40 мА. Так вот за 4 месяца аккумулятор сел в ноль, что даже замерз электролит из-за потери плотности. Начал искать причину утечки. Сначала по поверхности аккумулятора, он была не более 5мкА, можно не обращать внимания. Далее проверил все цепи, путем последовательного отсоединения предохранителей в блоке. Тоже мизер. И тут пришла в голову мысль отсоединить магнитолу (она подключена к шине 30) Вот тут и увидел, что при отключении ток утечки падает практически до нуля. У меня «Пионер» со съемной панелью. Чтобы не перепаивать схему подключения магнитолы, решил снять панель и посмотреть ток утечки, так вот при снятии панели ток с 39 мА подает до 6мА. Теперь если оставляю машину на долго в гараже, то обязательно снимаю панель магнитолы

LADA 2170

Схема панели приборов

1, 2, 3, – колодки жгута панели приборов к переднему жгуту 4 – колодка жгута панели приборов к заднему жгуту 5 – контакты колодки монтажного блока 6 – выключатель сигнала торможения 7 – комбинация приборов 8 – модуль управления светотехникой 9 – модуль надувной подушки безопасности водителя 10 – выключатель звукового сигнала 11 – колодка диагностики 12 – переключатель режимов бортового компьютера 13 – выключатель зажигания 14, 15 – колодки к блоку управления электроусилителем 16 – контроллер электропакета 17 – переключатель световой сигнализации 18 – переключатель стеклоочистителей 19 – моторедуктор распределения воздушного потока 20 – блок управления отопителя 21 – переключатель электродвигателя отопителя 22 – выключатель обогрева заднего стекла 23 – часы 24, 25 – колодки жгута панели приборов к радиоаппарату 26 – выключатель аварийной сигнализации 27 – плафон освещения вещевого ящика 28 – выключатель освещения вещевого ящика 29 – колодка жгута панели приборов к жгуту системы зажигания 30 – блок управления системы надувных подушек безопасности

Схема соединений переднего жгута проводов

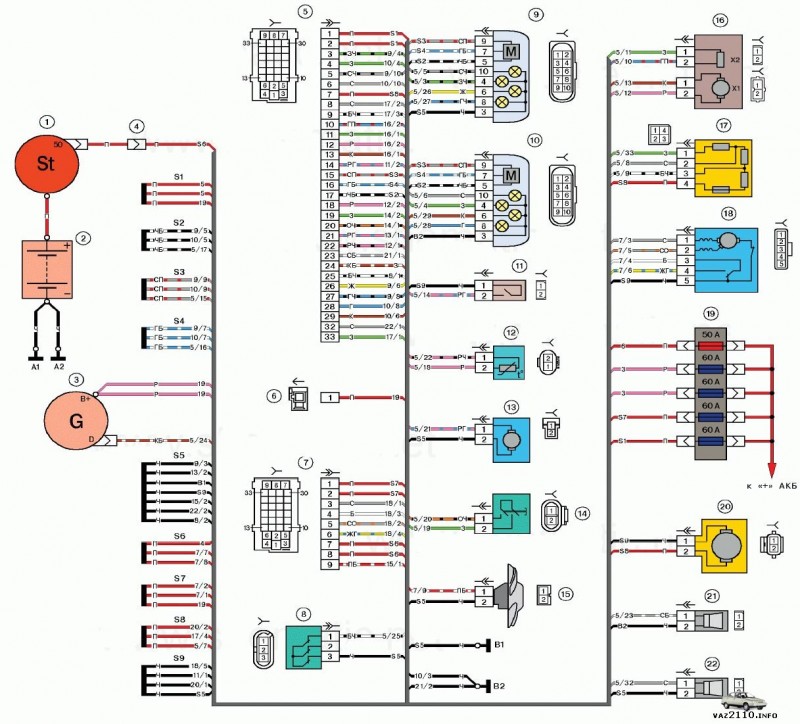

1 – стартер 2 – аккумулятор 3 – генератор 4 – колодки жгута АКБ и стартера и переднего жгута 5 – 7 – колодка переднего жгуту панели приборов 8 – выключатель подкапотной лампы 9 – фара левая 10 – фара правая 11 – датчик уровня тормозной жидкости 12 – датчик температуры воздуха 13 – электродвигатель омывателей 14 – выключатель лампы света заднего хода 15 – электровентилятор двигателя 16 – моторедуктор заслонки отопителя 17 – добавочный резистор 18 – электродвигатель стеклоочистителя 19 – основной блок предохранителей 20 – электродвигатель отопителя 21, 22 – звуковой сигнал

Схема системы зажигания

1 – контроллер 2 – колодка жгута системы зажигания к жгуту панели приборов 3 – блок предохранителей основной 4 – датчик скорости 5 – датчик неровной дороги 6 – датчик контрольной лампы давления масла 7 – датчик положения дроссельной заслонки 8 – датчик температуры охлаждающей жидкости 9 – датчик указателя температуры охлаждающей жидкости 10 – датчик массового расхода воздуха 11 – регулятор холостого хода 12 – реле бензонасоса 13 – предохранитель цепи питания бензонасоса (15 А) 14 – реле зажигания 15 – предохранитель реле зажигания (15 А) 16 – предохранитель цепи питания контроллера (7,5 А) 17 – датчик положения коленчатого вала 18 – датчик кислорода 19 – датчик фаз 20 – датчик детонации 21 – электромагнитный клапан продувки адсорбера 22 – датчик кислорода диагностический 23 – катушка зажигания 24 – свечи зажигания 25 – форсунки 26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания 27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания 28 – колодка жгута системы зажигания к жгуту форсунок 29 – колодка жгута форсунок к жгуту системы зажигания

А тут находятся электрические схемы Лада Приора Люкс.

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Источник

Расшифровка обозначений заднего жгута электропроводки ВАЗ Приора

Эта часть организована для подачи питания на основные приборы и систему управления двигателем машины Лада Приора. Отсюда поступает напряжение на основные узлы, агрегаты силовой установки транспортного средства, а также датчики контроля и ЭБУ.Стандартная система подключения электрической цепи(распиновка) выглядит таким образом:

• 1 – питание ЭБУ;
• 2 – основная колодка электронной системы к приборной доске;
• 3 – распределительный щиток;
• 4 – спидометр;
• 5 – сенсор неровностей дорожного покрытия;
• 6 – индикация давления в картере двигателя;
• 7 – ДПДЗ;
• 8 – ДТОЖ;
• 9 – индикация датчика температуры антифриза;
• 10 – ДМРВ;
• 11 – контроль ХХ;
• 12 – основное реле топливного насоса;
• 13 – предохранитель цепи ТН;
• 14 – реле БЗ;
• 15 – предохранитель вышеуказанной цепи;
• 16 – плавкая вставка ЭБУ;
• 17 – ДПКВ;
• 18 – питание ДМРВ;
• 19 – фазораспределение;
• 20 – сенсор детонации смеси;
• 21 – ЭМК продувки адсорбера;
• 22 – диагностика ДМРВ;
• 23 – питание катушки зажигания;
• 24 – подача напряжения на свечи;
• 25 – питание топливных форсунок;
• 26 – клемма от катушек зажигания к ЭСУД;
• 27 – обратная связь с 26;
• 28 – разъем ЭСУД к системе впрыска;
• 29 – ответка на предыдущий выход;
• А – фаза на АКБ;
• В1/2 – масса зажигания;
• С1 – масса от КЗ.

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

• 1 – ответка приборной панели;
• 2 – питание оборудования для двери за водителем;
• 3/28 – запитка оборудования панели переднего пассажира;
• 4 – обслуживание стеклоподъемников и замков дверей;
• 5-6 поворотники;
• 7 – подсветка внутри салона;
• 8 – размыкатель индикации ручника;
• 9-10 – кормовые габариты;
• 11 – температура внутри машины;
• 12-15 – размыкатели освещения внутреннего пространства машины;
• 16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
• 18/19 – напряжение на задний правый и левый громкоговорители соответственно;
• 20 – силовая жила прикуривателя;
• 21 – ЭБН;
• 22 – контактная группа размыкателя цепи освещения грузового отсека;
• 23 – подогрев заднего ветрового стекла;
• 24 – лампа освещения багажного отсека;
• 25 – дополнительный стоп;
• 26 – силовая магистраль на электрический запор крышки багажного отделения;
• 27 – питание на подсветку тылового номера;
• А1-4 – масса;
• ХР1/3 – контроллер питания электропакета.

Малый жгут, расположенный в багажном отделении, имеет всего три клеммы:

• 1 – подача питания на осветители кормового ГОСномера;
• 2-3 – лампы освещения государственного номера;
• 4 – мотор блокировки крышки багажника.

Жгут выведен для подачи питания на оборудование водительской двери. Здесь присутствует вывод на панель клавиш, установленную в подлокотнике. Всего в связке шесть элементов:

• 1 – дополнительная клемма к кормовой части машины;
• 2 – магистраль на левый предохранитель;
• 3 – привод электроподъемника стекла;
• 4 – модуль управления подлокотника;
• 5 – привод блокировки двери;
• 6 – фишка управления зеркалом заднего вида.

Узел дублирует подачу напряжения от центральной консоли к клавишной панели пассажира, находящегося в правой части машины. Здесь выведено всего семь разъемов:

• 1 – продолжение основной магистрали на заднюю часть;
• 2 – клемма магистрали к правому переднему динамику;
• 3 – привод стеклоподъемника;
• 4 – кнопка электрического подъемника стекла;
• 5 – привод блокировки двери;
• 6 – управление положением зеркала заднего вида, а также подогрев стекла;
• 7 – продолжение магистрали на заднюю часть.

Читать далее: Подключение магнитолы Пионер по цветам проводов схема и видео инструкция

Жгуты задних дверей

Схема проводки задних дверей имеет всего две клеммы. При этом сторона машины не имеет принципиального значения:

• 1 – продолжение магистрали;
• 2 – привод блокировки замка.

Описание блока управления электропакетом

Контроллер электропакета в Приоре представляет собой устройство, использующееся для контроля функциональности транспортного средства. Этот узел отвечает за работоспособность поворотников, электрических стеклоподъемников, освещения контрольного щитка, габаритов, туманок, подсветки в салоне, системы обогрева заднего стекла. Также это устройство обеспечивает нормальную работу фонарей заднего хода. Благодаря тому, что автомобиль оборудуется этим устройством, это делает его еще более практичным.

Приоровский контроллер управления электропакетом

Местонахождение

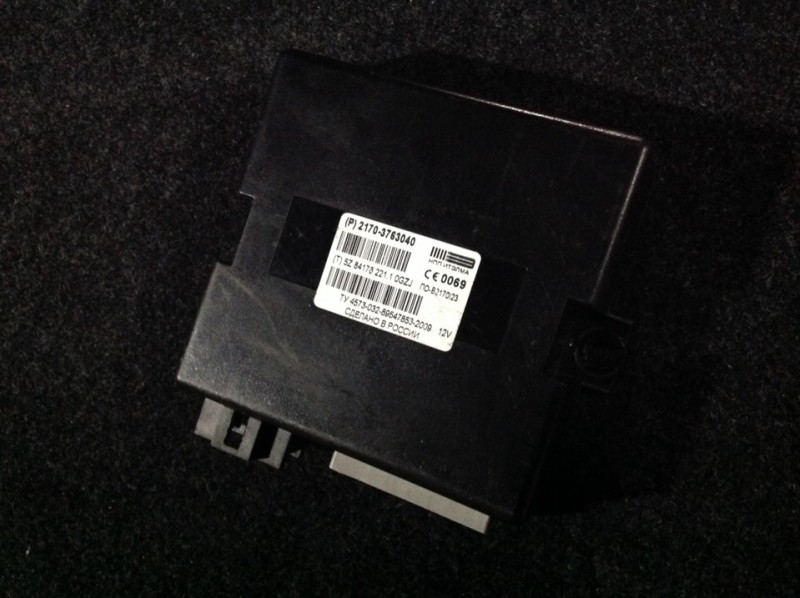

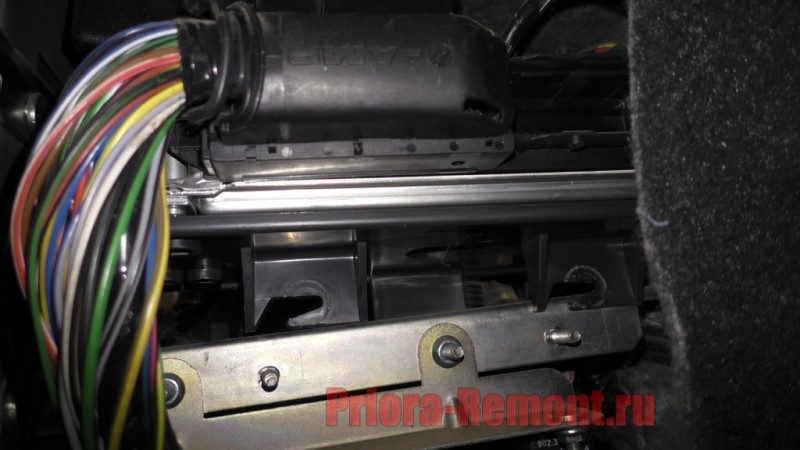

Управляющее устройство на Приоре расположено над электронным блоком управления мотором, в нижней части центральной консоли, посредине. Подключение девайса в данном случае осуществляется при помощи двух разъемов — силового и информационного. Силовой выход используется для подачи напряжения в управляющий блок, а информационный — за выполнение функций девайса. Также следует отметить, что управляющий блок защищен от внешнего воздействия грязи и влаги.

В целом это устройство представляет собой схему, установленную в пластмассовый корпус. Непосредственно сама плата включает в себя 15 чипов, при этом каждый из них выполняет определенные функции. Это — вся электрическая часть авто, включая электрические стеклоподъемники, датчики открытых дверей и систему управления наружными электрозеркалами (автор видео — канал CompsMaster).

Условия эксплуатации

Для того, чтобы узел работал в нормальном режиме, должны быть соблюдены определенные условия:

• уровень температуры воздуха в салоне авто должен составлять от -45 до +40 градусов;
• уровень влажности воздуха в салоне должен быть не более 90%;
• параметр напряжения для нормальной работы должен варьироваться в районе 9-15 вольт;
• уровень атмосферного давления должен составлять до 800 мм рт.ст.

Как показывает практика, зачастую неисправности в работе данного устройства появляются в результате его перегрева или отсоединения проводов или контактов внутри конструкции. Если вы столкнулись с проблемой выхода из строя девайса, в первую очередь нужно произвести его визуальную диагностику. Вполне возможно, что причину можно будет обнаружить, только посмотрев на девайс.

Блок электропакета завис на охране Приора.

Что делать если Приора не снимается со штатной сигнализации!

Моргает аварийная сигнализация, автомобиль не реагирует на кнопки ключа зажигания. Как правило, здесь задействованы несколько блоков, которые имеют синхронизацию между собой.

1. Ключ зажигания
2. Модуль радиоканала (Находится в водительской двери)
3. Блок электропакета (Блок комфорта)
4. ЭБУ двигателя

Новые блоки идут с не активированными кодами внутри и могут без проблем устанавливаться на любой автомобиль, но стоит прописать (обучить) ключи, во все эти блоки прописывается специальный код, который имеет синхронизацию между собой и служит как штатная сигнализация. (Иммобилайзер) Как только вы повернули ключ зажигания, в течении пяти секунд идет опрос между ключом и блоками, если код везде совпал, тогда ЭБУ двигателя дает разрешение на запуск, если код хоть одного устройства не распознан, ЭБУ двигателя блокируется и автомобиль не заводится.

Обучение рабочего ключа, производится с помощью специального красного обучающего ключа. Процедуру обучения ключей я описывать не буду, в интернете полно информации. На самом деле главным ключом, является красный обучающий ключ, в нем хранится код который после обучения записывается в рабочий ключ и остальные блоки.

Попробую подробней объяснить как это все работает:

• Код радиоканала, которым мы открываем двери с кнопок дистанционного управления ключа, прописывается в модуль двери водителя, где находятся кнопки стеклоподъемников. Если заменить блок комфорта или эбу двигателя, кнопки на ключе все равно будут работать.
• Код ИММО (Иммобилайзера) имеет связь только с ключом зажигания, блоком электропакета и блоком ЭБУ. Если отсоединить модуль двери водителя, автомобиль все равно заведется.

Как определить обучены ключи или нет:

• Лампа ИММО на панели приборов тухнет через 5 секунд – ключи обучены.
• Лампа ИММO тухнет через 30 секунд – ключи не обучены. (Автомобиль будет заводится любой болванкой)

Варианты отключения ИММО:

Записать в блок ЭБУ двигателя необученный дамп еепром. Все функции останутся работать в штатном режиме, кнопки ключа и тд., только автомобиль будет заводится любой болванкой.

Если автомобиль не снимается с охраны с пульта дистанционного управления:

• Тут ситуация немного сложней, для этого и писалась данная статья. Вдруг по каким то причинам автомобиль остался на охране, моргает аварийная сигнализация, автомобиль подает звуковые сигналы и тд. Конечно же вы откроете автомобиль механическим способом с помощью замочной скважины в двери, но при этом постоянно моргает аварийная сигнализация и не работают функции комфорта, автомобиль при этом не заводится. Причиной могла стать поломка ключа дистанционного управления или модуля двери водителя. При всем этом блок электропакета остался на охране.
• Снять блок электропакета с охраны можно двумя способами. 1) Поставить модуль двери водителя с другого автомобиля и открыть дистанционно с ключа той же машины. Таким способом можно снять блок комфорта с охраны. 2) Разобрать блок электропакета и с помощью программатора очистить микросхему памяти еепром М95080.

Блок комфорта, снятие с охраны. Данная инструкция относится только для разблокировки блока электропакета. Если нужно разблокировать запуск двигателя, достаточно записать необученный дамп еепром в ЭБУ двигателя.

Разбираем блок и находим микросхему памяти еепрм M95080. Данную микросхему достаточно вставить в программатор и полностью очистить, или заменить на новую если нет программатора. При повторном обучении ключей все необходимые данные пропишутся в нее заново.

После очистки микросхемы блок электропакета выйдет с охраны.

Еще несколько фоток в тему и видео.

Распиновка блока комфорта для подключения на столе.

Схема подключения контроллера электро пакета.

http://priorapro.ru/elektrooborudovanie/kontroller-upravleniya-elektropaketom-priora.htmlhttp://mashintop.ru/articles.php?id=3260http://avtozam.com/vaz/lada-priora/blok-komforta/http://mashintop.ru/articles.php?id=3260http://avto1000.com/blok-elektro-paketa-zavis-na-ohrane-priora/

Блок управления электропакетом: электрооборудование автомобиля — под контролем

8 Марта 2018

В современных автомобилях все электрическое оборудование объединяется в единую систему, которая называется электропакетом. Управление электропакетом возлагается на специальные электронные блоки — все о данных приборах, их конструкции и функционале, а также о верном выборе и замене читайте в статье.

Что такое блок управления электропакетом?

Блок управления электропакетом (контроллер электропакета, блок комфорта, центральный блок кузовной электроники) — компонент электрической системы транспортного средства; электронное устройство на основе микропроцессоров/микроконтроллеров, выступающее в качестве центрального блока управления вспомогательными системами и электронными компонентами автомобиля с целью повышения его комфорта и безопасности.

В современных легковых и многих грузовых автомобилях различное электрооборудование — стеклоподъемники, наружное и внутреннее освещение и световая сигнализация, замки дверей, привод зеркал заднего вида и другое — собрано в единую систему, которая называется электропакетом (ЭП). Функции контроля и управления ЭП возлагаются на центральный блок управления (контроллер). Применение блока управления электропакетом позволяет реализовывать различные схемы управления автомобильным электрооборудованием:

• Ручное управление с помощью соответствующих переключателей на приборной панели, дверях, подрулевом переключателе и т.д.;
• Дистанционное управление электрооборудованием с помощью автосигнализации или телематической системы;
• Автоматическое управление некоторыми элементами в соответствии с состоянием автомобиля, контроллера двигателя и бортового компьютера;
• Автоматическое управление основным элементами, обеспечивающими безопасность автомобиля (центральный замок, окна, свет), при изменении статуса автосигнализации и/или иммобилайзера.

Таким образом, блок управления электропакетом позволяет повысить комфорт и безопасность автомобиля, а также расширить функционал его электросистемы за счет использования преимуществ и возможностей протоколов передачи данных CAN, LIN, K-Line и других.

Неисправность контроллера ЭП может полностью нарушить функционирование электрооборудования транспортного средства, поэтому данный узел необходимо как можно скорее заменить. Чтобы сделать верную покупку нового блока, необходимо разобраться в существующих типах этих устройств, их особенностях и функционале.

Внутреннее устройство блока управления электропакетом

Все современные контроллеры ЭП строятся на основе микропроцессоров или микроконтроллеров, которые берут на себя функции управления цепями электрооборудования. В процессорах заложены алгоритмы управления оборудованием в различных ситуациях — при ручном управлении, в автоматическом режиме и т.д. Непосредственное управление оборудованием осуществляется посредством малогабаритных электромагнитных реле или электронных ключей на основе мощных полевых транзисторов.

Электронные компоненты располагаются на печатной плате, которая устанавливается в пластиковый корпус, соединение с электрооборудованием выполняется с помощью стандартных электрических разъемов. На одном блоке может устанавливаться от одного до трех разъемов, зачастую цепи питания и управления разделены, для подключения к ним используются раздельные разъемы.

Блок управления электропакетом располагается под приборной панелью или под центральной консолью, обычно он устанавливается неподалеку от монтажного блока реле и предохранителей — это сокращает длину кабелей между данными узлами. Монтаж блока осуществляется винтами или с помощью металлического кронштейна.

Типы и функционал блоков управления электропакетом

Используемые в различных транспортных средствах блоки управления электропакетом могут отличаться функционалом и особенностями работы, но в общем случае на них возлагается управление следующим электрооборудованием:

• Стеклоподъемники всех дверей и механизм блокировки стеклоподъемников;
• Привод наружных (боковых) зеркал заднего вида;
• Подогрев наружных зеркал заднего вида;
• Подогрев заднего стекла;
• Подогрев передних сидений;
• Центральный замок;
• Механизм блокировки и замки багажника и капота;
• Указатели поворотов передние и задние;
• Внутрисалонное освещение — лампа на потолке, лампы на центральных стойках, лампы на порогах, освещение багажного отсека;
• Подсветка приборной панели;
• Наружные осветительные приборы — противотуманные фары и задние противотуманные фонари, габаритные огни, огнь заднего хода.

Предохранители монтажного блока

Обозначение предохранителя	Расчетная сила тока, А	Электрическая цепь
В комплектации «Норма»
F-1	25	Вентилятор радиатора
F-2	25	Обогреватель заднего стекла
F-3	10	Лампа фары дальнего света (правая)
F-4	10	Лампа фары дальнего света (левая)
F-5	10	Сигнал
F-6	7,5	Лампа фары ближнего света (левая)
F-7	7,5	Лампа фары ближнего света (правая)
F-8	10	Сигнал
F-9	25	Электродвигатель вентилятора «печки»
F-10	7,5	Салонная подсветка, подсветка приборной панели, лампы фар стоп-сигнала
F-11	20	«Дворники» (управление)
F-12	10	Разъем «15» панели приборов
F-13	15	Прикуриватель
F-14	5	Лампа габаритов (левая фара)
F-15	5	Лампа габаритов (правая фара)
F-16	10	Разъем «15» АБС
F-17	10	Лампа левой противотуманной фары
F-18	10	Лампа правой противотуманной фары
F-19	15	Подогреватель передних сидений
F-20	5	Модуль управления иммобилайзером
F-21	7,5	Противотуманные фары (задние)
F-22 – F30	Резервные гнезда
F-31	30	Модуль управления электро-пакетом
F-32	Резервное гнездо
В комплектации «Люкс», «Люкс плюс»
F-1	Резервное гнездо
F-2	25	Подогреватель заднего стекла, модуль электро-пакета, реле и разъем «10» подключения обогревателя заднего стекла
F-3	10	Лампа фары дальнего света (правая), приборная панель, лампа сигнализации включенного дальнего света
F-4	10	Лампа фары дальнего света (левая)
F-5	10	Защита монтажного блока, сигнал и его реле
F-6	7,5	Ближний свет (левая фара)
F-7	7,5	Ближний свет (правая фара)
F-8	10	Реле противоугонной сигнализации, звуковой сигнал противоугонной сигнализации
F-9	Резервное гнездо
F-10	10	Выключатель «стоп-сигналов», лампы «стоп-сигналов», разъем «20», освещение салона
F-11	20	Реле модуля переключения режимов стеклоочистителя, переключатель режимов стеклоочистителя, разъем «53А», реле обогревателя заднего стекла, электродвигатель «дворника» заднего стекла (у ВАЗ-2171, 2172), разъем «25» модуля управления передними подушками безопасности
F-12	10	Разъем «21» комбинации приборов, разъем «9» колодки Х2 приборной панели, разъем «1» колодки Х2 модуля управления электроусилителем руля, лампы фар заднего хода, модуль управления парктроником
F-13	15	Прикуриватель
F-14	5	Левый габарит, лампа подсветки багажника, сигнальная лампа включенной подсветки номерного знака, разъем «12» колодки Х2 модуля управления стеклопакетом
F-15	5	Правый габарит, лампа подсветки перчаточного ящика
F-16	10	Гидроагрегат системы АБС
F-17	10	Лампа противотуманки (левая фара)
F-18	10	Лампа противотуманки (правая фара)
F-19	15	Реле подогрева передних сидений
F-20	10	Реле габаритного и ближнего света, реле вентилятора «печки», реле управления освещением, модуль управления стеклоочистителем, модуль управления климатической системой
F-21	5	Разъем «30» выключателя световой сигнализации, разъем «16» колодки диагностики, часы, разъем «14» блока автоматического управления климатической установкой
F-22	20	Привод «дворников», реле привода «дворников», реле модуля управления стеклоочистителем
F-23	7,5	Разъем «20» модуля управления «дворниками»
F-24 — F-30	Резервные гнезда предохранителей
F-31	30	Разъем «2» колодки Х1 модуля электро-пакета, лампы подсветки порогов
F-32	Резервное гнездо предохранителя

Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.

Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.
