Делаем багги из ваза своими руками

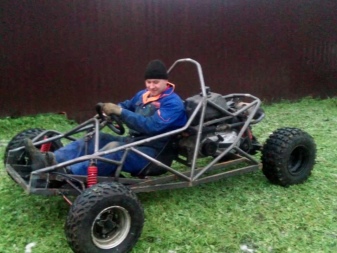

Устройство моего багги

В общем, конструкция очень проста. Рама из профильных стальных труб различного сечения. Передние колеса от мотоблока соединены со ступицами от мопеда тремя болтами. В ступицах заменены подшипники, установлены 6202 под ось 15 мм. В качестве осей переднего колеса использовал болты крепления переднего колеса мотоцикла Восход. Рулевые кулаки самодельные, изготовленные из уголка 40 мм, в качестве шкворня болт М 16, который вращается в штуцерной гайке, которая в свою очередь обточена и запрессована в трубу.

Кастор, угол Аккермана установлены на глазок. Балка передней оси соединена с рамой реактивными тягами. Амортизаторы крепятся к раме и балке приваренными уголками.

Рулевое управление – от автомобиля Ока. Укорочены рулевые тяги и вал.

Педали самодельные –газ, тормоз и сцепление (за ненадобностью будет убираться) Тросовый привод газа и гидравлический тормоза. Задняя ось – полая стальная труба диаметром 30 мм. На ней закреплены ступицы колес от мотоблока. К ступицам болтами М 10 прикреплены тормозной диск и ведомая шестерня. Привод цепной, цепь мотоциклетная 428 шаг. На двигателе установлено центробежное сцепление, от него идет цепь 420 на ведомую звездочку, расположенную на первичном валу КПП. Передаточные отношения – Двигатель — КПП 3.6, КПП – ось – 3.2, плюс четыре передачи.

Колеса 4.00-10 с развитыми грунтозацепами. Удлинена выхлопная труба глушителя, мотор стал работать тише.

Варианты изготовления

Собрать небольшую модель багги, допустим, 4х4 своими руками можно с помощью разных основных и вспомогательных деталей и на основе готовых эскизов. Например, поступить следующим образом – найти чертежи из советских журналов. В свое время было немало моделистов-конструкторов, которые писали в редакцию письма с просьбой опубликовать подробный план сборки четырехколесных машин для гоночных трасс.

Немало современных умельцев, желающих сделать багги без посторонней помощи и необходимого условия разработки собственной конструкции, так и поступили. Они внимательно изучали интернет-ресурсы или ходили в библиотеки – искали номера журнала «Моделист-конструктор», где подробно описывалась технология сборки багги. Многие из таких механиков находили развернутое описание модели АБ-82, для изготовления которой требовалась машина ЗАЗ 968.

Сначала потребуется купить раритетный агрегат и в гараже разобрать машину. Снять кузовные элементы, двигатель, коробку передач и прочее вспомогательное оборудование. Приобрести на строительном рынке или в магазине металлические конструкции с размерами для рамы и с помощью сварочного аппарата сделать днище. Размеры каркаса необходимо соблюдать, чтобы потом не возникло трудностей.

Дальнейшие шаги, которые следует выполнять поэтапно, будут такими. Первым долгом собрать подвеску и подварить металлоконструкции с помощью сварочного аппарата. Должно получиться некое подобие независимой подвески

Нужно уделить внимание клиренсу. Чем он больше, тем лучше машина будет преодолевать всевозможные препятствия на пересеченной местности

Дальше поставить колеса и мотор от «Запорожца». Крепления можно оставить заводскими, но если требуется, модифицирование допускается. В центральной части, но ближе к установленному двигателю, который располагается сзади, нужно приварить сиденье, собранное из металлических листов. На конечном этапе сборки оно будет усовершенствовано в плане достижения необходимого комфорта.

Следующий шаг – продумать установку педалей, крепления бачков, цилиндров, рулевой рейки и руля. Смонтировать необходимое оборудование и отрегулировать. Для решения таких вопросов можно использовать детали из автомобиля ОКА или ВАЗ.

Дальше приварить днище. Можно взять лист металла толщиной 1 мм. Построить одноместный багги невозможно без навесного оборудования. Следует установить генератор, поставить ремень, оснастить электрооборудованием – прикрутить фары, тумблеры, зажигание и прочее. После предварительной сборки желательно выполнить тестовый заезд по асфальтированной дороге. Багги можно сконструировать, где будет полный привод или задний. Поэтому имеет значение описать еще одни проект четырехколесной машины с двигателем Lifan. Потребуется также:

• металлический лист;
• профили квадратного сечения;
• 4 колеса от «Жигулей»;
• барабаны, задний мост и прочие детали;
• шаровые опоры;
• болты, гайки;
• амортизаторы мотоцикла «Восход».

Из профильной трубы необходимо сварить рычаги для передней подвески и смонтировать приобретенные детали ходовой части. Сделать конструкцию, установить крепления, втулки, сайлентблоки. Дальше делаем раму из металлических квадратных профилей и привариваем переднюю подвеску. Здесь потребуется сварочное оборудование. Предварительно можно поставить колеса и оценить надежность сборки.

Дальше необходимо продумать, как установить рулевое управление. Чтобы выполнить задачу, потребуются детали, снятые с автомобилей «доноров», болты, гайки и сварочное оборудование. После завершения монтажа рулевого управления вместе с рулем следует собрать заднюю подвеску. Сиденье, взятое от ВАЗ, устанавливается в центральной части каркаса багги и крепится к раме посредством соединения болт/гайка. Для днища используется подготовленный металлический лист.

Теперь следует продумать крепление тормозов и цепной передачи. В последнем пункте необходимо предусмотреть условия, чтобы была хорошая тяга и скорость движения. После решения возникших вопросов установить указанный выше двигатель, собрав предварительно каркас под ДВС. Закрепить мотор, подключить передачу. Финальный этап – тестовые испытания.

Часть 2. Постройка основы

Начать стоит со сборки рамы, на которую потом будут устанавливаться прочие детали автомобиля. Материалом, из которого вы это будете исполнять, может стать обычная железная профильная труба, она же «железный профиль».

В большинстве случаев ее вполне хватает для того, чтобы выдержать вес мотора, остатка кузова автомобиля, а так же наездника с грузом. Впрочем, если хотите «выпендриться» — можете использовать и более крепкие и дорогие материалы.

Стоит подумать о подвеске. В нашем случае использовалась передняя подвеска на основе ВАЗовской – она относительно дешева и при этом вполне надежна. Вот то, что изменилось в процессе ее переработки и подгонки под багги:

Трубы рычагов – от задней подвески ВАЗ «Классика». Той, что с сайлент-блоками. Или сайлент-броками, как метко называют детали такого качества за рубежом старые автомобилисты.

Ушки для установки блоков пришлось делать самостоятельно из металла толщиной 2мм.

Крепление шаровой опоры снизу – кусок ВАЗовского же переднего рычага.

Сверху – релевой наконечник ВАЗ, заменивший шаровую.

Втулка для регулировки развала приварена к верхнему рычагу (пришлось обращаться к токарю, но такое усиление конструкции того стоило). Тот же токарь помог адаптировать верхнюю шаровую опору под наконечник – у них разные конуса.

Использовались амортизаторы ИЖП-4… но их использовать не стоит – слишком слабые. Позже их заменили на парные амортизаторы. Небольшой совет – при постройке подвески старайтесь сделать так, чтобы кинематика рычагов делала пятно контакта покрышки с дорогой максимальным.

Задняя подвеска исполнялась по методу сборной солянки из нескольких ВАЗовских с ремнем, ограничивающим ее ход.

Передние колеса – изначально ВАЗ, а вот задние планировалось использовать от «Запорожца». Однако позже выяснилось, что ЗАЗовские барабанные тормоза ни к черту и у токаря были заказаны втулки под ВАЗовские колеса и ВАЗовские дисковые тормоза соответственно.

Рулевое управление

В связи с выбором максимально бюджетного и простого варианта багги, рассматривается аналог картингового рычажного рулевого управления.

Его главный недостаток — сверхвысокая чувствительность. Однако выбор между ним, и любым стандартным автомобильным, к примеру, от «Таврии», очевиден.Наконечники и шаровые:

Опыт подсказывает, что лучшим решением будут шарнирные головки Sa10,12,14. Они сейчас доступны, и в приемлемом ценовом диапазоне

• Рулевые наконечники, на выбор и назначение багги, Sa2шт. и Sal2шт. Ф8 илиФ10. На малых скоростях достаточно Sa8, при более интенсивных нагрузках — Sa10. Они прекрасно зарекомендовали себя в детском автокроссе, где скорость по пересеченной местности достигает 80 -100 км/час
• Шаровые, также из спортивного опыта, верхние Sa12 (2шт.), нижние Sa12 или Sa14 (2 шт). Чтобы избежать обращения к токарю, дляизготовления втулки на рычаги под шаровые и наконечники, достаточно купить высокие гайки (длинные – 20 -25 мм). На рычаги они привариваются под шарнирные головки. На рулевые тяги под наконечники, оптимальный вариант — подбор трубки на рулевые тяги, и нарезка в них соответствующей резьбы

Руль – проще купить готовый, да цена от 35$.Если Вам не в тягость работа по сгибанию труб, можно сделать самостоятельно. Рекомендуемый наружный диаметр руля 280 – 300 мм (проверено в детском автоспорте, и прокате картингов)

Особенности

Мини-багги очень мобилен и компактен. Обычно вес машины не превышает 300 кг. Достигается это за счёт полного удаления кузова, после чего остаются только колёса, рама, двигатель и водительское место. Это средство передвижения довольно маленькое и рассчитано, как правило, на одного человека.

Кроме того, можно сказать, что мини-багги чаще всего являются самодельными передвижными устройствами. На данный момент существует ряд фирм, занимающихся полноценным выпуском подобного рода транспорта, однако подавляющее большинство технических умельцев предпочитает создавать их самостоятельно. Одной из причин такого обстоятельства является экономия средств. При этом стоит отметить факт, что покупной мини-багги обычно куда мощнее самодельных. На такой мини-машинке можно кататься по любой пересечённой местности, а отдельные модели могут даже ездить по скалам не хуже, чем настоящий джип.

Но здесь многое зависит от мастера, решившего заняться созданием баги, а также от материалов, которые он для этого использует.

Ход работы

Мастера рекомендуют создавать полноприводные багги с полностью независимыми подвесками. Компоновка агрегатов сохраняется в неизменном виде, используются стандартизированные запчасти. Покрышки рекомендуют брать от УАЗ. Вместо полноценного сварочного стола часто используют импровизацию — перекатный столик с парой швеллеров. Их выводят в плоскость, что позволяет сформировать ровную раму.

Разница между диагоналями, выводимыми из точек крепления подвески, может быть ограничена 2-3 мм. К этому стоит стремиться, но если не получается, повода для тревоги нет. Когда эта работа окончена, варят главные дуги и трубы для подвески. Раму нужно тщательно выставлять по уровню, и эту процедуру требуется повторять неоднократно, чтобы исключить ошибки.

Нарастить их можно, сокращая промежуток между трубами, куда крепятся сами рычаги. Колею увеличивают до 1,55 м. Валы ШРУС часто приходится заказывать у сторонних сборщиков. При помощи кронштейнов для фиксации рычагов можно избежать «ухода» точек закрепления подвески. Тоннель делают с заранее установленными агрегатами, расположение трубок продумывают так, чтобы гайки можно было откручивать свободно.

На силовой каркас используют трубы большого сечения. Для менее важных частей транспорта можно применять более мелкую трубу, что позволяет облегчить раму. Бензиновый бак берут от классической «Нивы». Тогда можно будет изготовить приборную панель на основе приборов ВАЗа. Крепить РПМ надо по кроссовой методике.

А вот любителям погонять лучше оставить изначальный автомобильный мотор или использовать другой двигатель от авто. Кронштейны крепления заднего моста часто приходится переделывать. Диски для колес багги можно сварить из стандартных автомобильных дисков.

После этого делают резьбовые фиксаторы, закручиваемые туда болты исключают проворачивание шины. Для приводных валов используют тонкие трубы (толщиной не более 0,003 м). Наружный диаметр составляет максимум 0,0027 м. Шаровые можно использовать с зазором примерно 0,001 м. Если ширина переднего моста составляет 1,5 м, можно ставить сиденье от «Оки».

​​​​​Глушитель можно упростить. Двигатель монтируют в продольной плоскости по отношению к раме. Радиатор переставляют в переднюю часть вездехода. Это должно существенно улучшить качество обдува. Снаружи багги советуют обшивать пластиком. Трос сцепления делают из троса от ВАЗ 2109. Чаще всего сборку дополняют облегченными колесами.

Если есть опасения не справиться с электронными системами, лучше взять за основу карбюраторную машину

Кресла и магистрали тормозов ставят одновременно, это очень важное требование. Педальный узел «от классики» вполне достаточен

Ветровое стекло заменяют листом прозрачного пластика. Этих рекомендаций вполне достаточно для изготовления хорошего багги.

О том, как выглядит багги из “Нивы”, смотрите далее.

Инструменты и материалы

К подготовительному процессу перед началом сборки багги нужно отнестись ответственно, потому что от предварительной стадии зависит успех дальнейших действий. В такую фазу включены следующие этапы.

• Выделение финансовых средств с целью покупки всего необходимого.
• Создание чертежного проекта или использование готового решения взятого, допустим, из популярных журналов на интересующую тему.
• Поиск надежного напарника, потому что собирать багги в одиночку тяжело, неудобно и долго.
• Аренда ремонтной мастерской или оснащение гаража профессиональным оборудованием – подъемным, осветительным.
• Закупка инструментов – наборов ключей, сварочного аппарата, гидравлических приспособлений.
• Приобретение автомобиля донора, дополнительных автомобильных запчастей, лакокрасочных материалов.

Механик, собравшийся сделать багги собственноручно, должен предусмотреть всевозможные трудности, иначе сборка может затянуться на неопределенное время.

Необходимые инструменты и материалы

Типовой набор необходимых компонентов включает:

• исходный автомобиль (желательно в более или менее приличном состоянии);

• стойки;

• реактивные тяги;

• классические мосты вперед и назад;

• рулевую систему;

• профильную нержавеющую трубу формата 50х50х2;

• грунт по металлу;

• краску по металлу.

Из инструментария следует упомянуть также:

• сварочный аппарат;

• гаечные ключи;

• шлифовальную машинку;

• набор слесарного инструмента;

• измерительные приспособления;

• электрическую дрель.

Опытные самодеятельные мастера могут дополнять эти списки своими позициями. Но чаще всего в них входят еще:

• стенка для инструментов (повышающая удобство работы);

• сварочный стол;

• приспособление для торцовки труб;

• сгибатель труб;

• пила торцевая для древесины.

Из чего можно сделать?

История появления багги берет свое начало в США. Именно в этой стране, в 50-е годы прошлого столетия приступили к выпуску первых образцов небольших автомобилей. Требуемые детали брали из вышедших из строя машин Volkswagen Käfer («Фольксваген Жук»), что послужило началом официального названия, то есть baggy (жучок). Такая модель автотранспортного средства идеально подходила для нужного производства. Volkswagen Käfer изначально обладал необходимыми преимуществами – высоким дорожным просветом, прочным шасси, хорошей проходимостью, задним расположением мотора.

Монтировалась облегченная рама, в некоторых случаях делался кузов из стекловолокна. Ряд моделей багги оснащались шестицилиндровым ДВС, взятым от американской линейки авто Chevrolet Corvair. Популярность четырехколесных малюток постепенно росла. Багги становились участниками фееричных гоночных соревнований, и вскоре небольшие машины принялись собирать в Европе.

Из каких автотранспортных средств доступно сделать багги в наступившем столетии? Можно ли собрать небольшой автомобиль собственноручно, без помощи профессионалов? Разумеется, но при наличии подробного чертежа, оборудованной мастерской, требуемых деталей, набора инструментов и необходимых знаний. На сборку может уйти от недели до нескольких месяцев. Здесь все зависит от начальной стадии подготовки, оснащения и свободного времени.

Зачем собирать такой автомобиль, если можно приобрести настоящее авто? Во-первых, это увлекательное и познавательное времяпрепровождение. Во-вторых, самодельная машина может служить замечательным подарком на день рождения, например, сыну-подростку. И в-третьих, именно на собственном багги наиболее интересно принимать участие в различных соревнованиях или преодолевать бездорожье, пересеченную местность. Перед ответственным принятием решения о начале сборки следует знать, что багги подразделяются на две разновидности.

• Туристические модели. Используются для поездок по бездорожью, пересеченной местности.
• Спортивные машины. Участвуют в различных гоночных соревнованиях на стадионах, автотрассах.

Также на предварительной стадии конструирования четырехколесного авто нужно прикинуть, все ли подготовленные узлы, агрегаты, механизмы будут подходить конструкционно, пропорционально, согласно размеру, весу, предполагаемой нагрузке. Основное преимущество при сборке багги – отсутствие сложных конструкционных узлов, как, например, в полноприводном автомобиле. Поэтому сделать четырехколесный джип для собственных целей сможет практически каждый гаражный умелец. Какую модификацию современных автомобилей взять для разбора в качестве базы? Собрать маленькое авто можно из:

• «Запорожца»;
• «УАЗа»;
• «Жигулей»;
• «ЛуАЗа»;
• «Бензопилы»;
• Matiz;
• «Волги»;
• «муравья».

Как зарегистрировать самодельный багги?

Собрать четырехколесный автомобиль с целью удовлетворения спортивных амбиций или поездок по бездорожью недостаточно. Машину требуется легализовать, то есть поставить на учет в соответствующих органах. Согласно действующим регламентам, сделать это можно легко и быстро, дабы потом спокойно ездить и не опасаться штрафных санкций со стороны дорожных инспекторов.

Чтобы ездить на багги, необходимо иметь водительское удостоверение категории А. Если права отсутствуют, требуемый документ сможет получить каждый гражданин, достигший 16-летнего возраста. Для регистрации машины нужно представить чеки, квитанции об оплате, которые подтверждают, что все детали, использовавшиеся при сборке, приобретены законно. Также придется пройти техническую экспертизу (в России это НАМИ), после которой будет доказано, что управлять изделием безопасно. Для этих целей следует оснастить модель поворотами, бамперами, стопами.

При слишком большой мощности двигателя необходимо установить верхний багажник. Регистрация машины в ГАИ возможна только после прохождения технической экспертизы и техосмотра. Если все будет в порядке, владельцу самоделки выдадут регистрационные номера. На незарегистрированном багги разрешается кататься только на площадках закрытых стадионов. Доставлять такую автотехнику придется на грузовом автомобиле.

Ходовая часть багги. Независимая подвеска

Багги своими руками Независимый тип подвески, для которого характерно движение колес в продольной плоскости, может быть выполнен на двух рычагах (в виде трапеции или параллелограмма) либо на одном

Немало важно и то, что различные колеса багги могут сильно влиять на общий ресурс подвески. Например если на багги стоит внедорожная резина низкого давления, то она сама по себе довольно хорошо демпфирует неровности трассы

Упругим элементом таких конструкций выступают торсионы, пружины и даже резиновые элементы, которые работают на скручивание. При прямолинейном движении и наезде на препятствие изменения колеи и угла наклона не происходят. Этот вид подвесок может использоваться в конструкциях задних и передних мостов. Рисунки 1 и 2 соответственно.

Амортизаторы багги

Довольно часто упругими элементами конструкции выступают цилиндрические пружины. Как и торсионы, пружины не способны гасить колебания, которые возникают при движении. Поэтому наряду с пружинами в качестве демпфирующих устройств используют гидравлические амортизаторы. Этот вид амортизаторов устанавливают или рядом с упругим элементом или непосредственно внутри него.

Как пример узла такого типа может выступать передний мост автомобиля «Минимакс». Упругим элементом подвески является комбинация пружины и торсиона, то есть внутри самой цилиндрической пружины и расположен амортизатор.

Целесообразно упростить конструкцию в том случае, когда размеры и масса авто невелики. Далее будет рассмотрен пример независимой подвески однорычажного типа. Здесь в качестве упругого элемента применяется торсион пластинчатого типа, который помещен в трубчатый чехол. Этот же чехол выполняет функцию поперечной рамы (рис. 4).

Наряду с гидравлическими амортизаторами для багги используют также и фрикционные, аналогичные тем, что устанавливаются в задней части конструкции различных мотоколясок. Амортизатор фрикционный, представленный на рис. 5, состоит из двух наружных 7 и двух внутренних 3 пластин, выпуклой стальной шайбы 5, шайбы пружинной 2, двух фрикционных шайб 4, стопорного кольца 9 и стяжного болта 6 с гайкой 1. Одним концом внутренние и наружные пластины насажены на втулку из стали, попутно они скреплены с ней и сваркой. Через фрикционные шайбы 4 другие концы означенных пластин соединяются между собой при помощи выпуклой шайбы, гайки и стяжного болта. Такое крепление обеспечивает возможность внутренних и наружных пластин проворачиваться относительно друг друга. Путем ослабления или затягивания гайки стяжного болта изменяется уровень жесткости амортизатора.

Задняя подвеска багги

Необходимую устойчивость движения авто позволяют обеспечить переменные значения угла наклона колес. Изменению такого угла способствуют конструкции, рычаги которой позволяют совершать перемещение в двух плоскостях. Они могут быть использованы и на заднем, и на переднем мосте автомобиля. Установленная на задней оси, такая подвеска будет замечательно сочетаться с какой угодно подвеской передних колес транспортного средства. В случае если в такой подвеске через центр кардана полуоси будет проходить ось качания рычага, то необходимость устанавливать у ступицы колеса второй кардан попросту отпадает. На рис. 6 приведен пример этого вида подвески.

Цилиндрические пружины с вмонтированным внутрь амортизатором выступают здесь в качестве упругого элемента.

Кроме подвесок, которые мы уже рассмотрели, возможно использование независимой подвески свечного типа. В ней упругим элементом является пружина. Как и ступица колеса, она перемещается вдоль вертикальных направляющих, которые устанавливаются на концах балки моста. Если имеет место независимая подвеска ведущих колес автомобиля, то карданное сочленение используется для передачи крутящего момента от главной передачи к колесам. Наиболее часто используется кардан с двумя шарнирами. Как, например, это было реализовано в автомобиле «Колобок» (рис. 7).

Для более простых конструкций достаточно будет применить в полуосях один карданный шарнир (рис. 8).

С целью облегчения массы подрессоренных элементов тормозные барабаны могут быть установлены на валу главной передачи, а не на дисках колес (рис. 9).

Как шарнирный узел может быть применен либо упругий карда, конструкция которого приведена на рис. 10, либо крестовина стандартного шарнира.

Подобная конструкция была применена в мотоколяске типа С1Л. Не более 7 градусов — именно такой должна быть величина допустимого постоянного угла работы кардана. Для ситуации, когда вал находится в наибольшем крайнем положении, величина угла может изменяться до 15-17 градусов.
