Замена задних колодок форд фокус 2 с дисковыми и барабанными тормозами

Порядок замены задних колодок на дисковых тормозах

Для начала разберемся, как поменять задние колодки на дисковых тормозах Форд Фокус 2.

Допустимая толщина дисков для замены

Норма износа тормозного диска указывается каждым производителем отдельно. Она зависит от мощности мотора, размера и типа тормозов. Допустимым считается износ, который не превышает 1-1,5 мм. Если толщина уменьшилась на 2-2,5 мм, это считается предельным параметром.

Какие ставить?

На дисковые тормоза Форд Фокус 2 устанавливаются колодки двух типоразмеров (по длине*ширине*толщине):

• Вариант №1 — 123,2х51,9х16,7 мм.
• Вариант №2 — 95,2х43,2х16 мм.

Для первого варианта подходят следующие тормозные колодки:

1. Ford — 1360254 (комфорт) или 1809259 (эконом).
2. Sangsin — SP 2091.
3. Ate — 13046071952.
4. Brembo — Р 59042.

Для второго:

1. Ford — 1756395.
2. TRW — GDB1732.
3. Ate — 13046027232.
4. Brembo — Р 24075.

Выше приведены задние колодки, которые чаще всего устанавливаются на дисковые тормоза Форд Фокус 2.

Из других производителей можно отдать предпочтение Textar, ABS, Remsa, Bosch и другим брендам. Лучшие отзывы получают задние колодки ATE, отличающиеся мягкостью и высоким качеством, а TRW выделяются отменным торможением в любую погоду.

Делаем приспособление для вдавливания поршня

Для корректного снятия задних колодок дисковых тормозов необходимо давить на поршень и одновременно вкручивать его по часовой стрелке. Сделать это без специального приспособления сложно.

Выполните следующее:

1. Подготовьте металлически диск диаметром в 45-50 мм и просверлите в нем два отверстия диаметром 6 мм на расстоянии 19 мм друг от друга (можно без отверстий, но так надежней).
2. К нему приварите два штыря диаметром 6 мм, расположенные на том же расстоянии — 19 мм.
3. Высота штыря должна быть от 4 до 5 мм.
4. К платформе приваривается болт, к которому с другой стороны крепится металлическая площадка для удобного надавливания.

С помощью такого инструмента можно одновременно давить на поршни и прокручивать механизм.

Если описанный выше способ показался вам сложным, то можно пойти другим путем:

1. Взять металлическую пластину длиной 10 – 15 см, шириной 22 мм и толщиной 2 — 4 мм.
2. С помощью наждака проточить в ней с торца углубление 4 мм шириной в 15 мм. Получится что-то похожее на широкую вилку с двумя зубцами.
3. Эту «вилку» вставляем в углубления в поршне и проворачивая по ходу часовой стрелке утапливаем последний. Не забудьте выкрутить крышку тормозного бачка.

Готовим инструмент

Для выполнения работ необходимо подготовить комплект инструмента.

В него входит:

• баллонный ключ;
• шестигранник на 7 мм;
• специальное устройство для надавливания на поршни (описывалось выше);
• отвертка с плоским «жалом».

Порядок замены

Для успешной замены задних дисковых колодок необходимо четко следовать приведенной ниже инструкции.

Алгоритм действий:

1. Вывесите заднее колесо, демонтируйте его и подставьте на опору.
2. С помощью отвертки освободите пружинный фиксатор внешней колодки и демонтируйте его.
3. Снимите крышки защитных втулок (заглушки) двух направляющих пальцев.
4. С помощью шестигранника на «семь» выкрутите нижний направляющий палец и достаньте изделие.
5. По аналогичному алгоритму выкрутите и достаньте второй палец из верхней части.

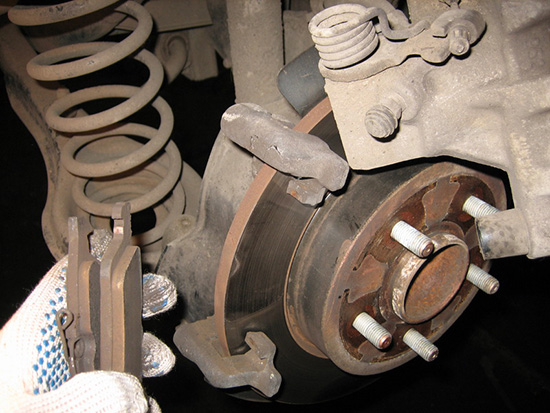

6. Отведите суппорт в сторону, а после достаньте внутреннюю / внешнюю колодку. На этом этапе может потребоваться усилие. Если устройство вообще не хочет двигаться, постучите молотком через «мягкую» выколотку. Учтите, что внутренний девайс комплектуется устройством с пружиной. Также сами диски могут быть изношены – углубления в них на 1 – 1.5 мм могут затруднить демонтаж суппорта (отвертка в помощь).
7. Обработайте механизм смазкой для суппортов.
8. Вдавите поршень внутрь с помощью специального инструмента, подготовленного по описанной выше схеме. Если его нет, то используйте подручные инструменты (смотрите фото ниже).
9. После надавливания вращайте устройство по ходу движения стрелки часов. При правильном выполнении работы поршень будет утапливаться и вкручиваться в цилиндр одновременно.
10. Установите новые тормозные колодки сначала на одно, потом на второе колесо.

На завершающем этапе несколько раз выжмите тормоз для установки правильных зазоров между колодками и дисками.

Когда должна осуществляться замена задних колодок на Форд Фокус 2

Автовладельцы, постоянно эксплуатирующие свои транспортные средства, должны знать, что не существует точного определения по времени либо пройденному километражу, когда же должна осуществляться замена задних колодок Форд Фокус 2.

Ориентировочно в справочной литературе для автомобилей даются среднестатистические данные, выраженные в километрах. Они используются для приблизительного отсчета времени и контроля износа фрикционного слоя.

Периодичность замен по дисковым тормозам, используемым на передних и задних осях машин: 10 – 20 тысяч км, по барабанным тормозам, используемым преимущественно на задних колесах: 100 – 150 тысяч км.

Наиболее действенным методом проверки на необходимость обновления колодок тормозов служит непосредственный и тщательный их осмотр. При этом осуществляется демонтаж колодок, измерение микрометром либо штангенциркулем остаточной толщины накладок. Все данные виды работ входят в регламент периодического технического обслуживания автомобиля.

Владельцы автомобилей не всегда соблюдают эти правила. Иногда просто от лени, либо от чрезмерной занятости другими делами. Не у всех имеются в наличии необходимые инструменты, возможность демонтировать колеса и колодки со своих штатных мест.

Необходимо помнить, что тормозная система – одна из главных по осуществлению безопасности водителя и пассажиров, поэтому за ней необходим неусыпный контроль и уход.

Косвенные признаки износа:

• Снижение объема тормозной жидкости в бачке.Фрикционный слой стерся, объем уменьшился, жидкость для торможения перетекла в освободившуюся полость.
• При воздействии на тормозную педаль раздаются скрип, писк, скрежет.Внутри фрикционного слоя производителем устанавливаются специальные контрольные пластины.
• Износ накладок приводит к тому, что они трутся по плоскости тормозного диска.Это производит резкие посторонние звуки, призванные раздражать окружающих и принимать меры к устранению дискомфорта.
• Тормозная педаль стала перемещаться с увеличенным свободным ходом. Этот показатель тоже указывает на стертость фрикционного слоя.
• Резкое торможение уводит машину в сторону – подтверждение неравномерного износа фрикционного слоя накладок.Производя ремонт, заменив колодки, выявляется причина неисправности, принимаются действенные меры по ее устранению.
• Автомобили отечественного и зарубежного производства имеют в своей конструкции сигнализаторы износа фрикционного слоя тормозных колодок.Превышение допустимых пределов износа позволяет тонкому контакту датчика прикоснуться к тормозному диску и замкнуть бортовую цепь.Водитель видит, как на приборной панели загорается контрольная лампа, сигнализирующая о необходимости замены изношенных колодок.

Для всех категорий автовладельцев главным принципом всегда есть и будет регулярный контроль толщины фрикционного слоя тормозных колодок.

Лучше всего совмещать их замену с периодическим обслуживанием в автосервисе. Достигшие предельных значений колодки менять одновременно с выявлением других текущих неисправностей.

Замена задних колодок на Ford Focus 2 своими руками — пошаговая фотоинструкция

1. Ставим машину на ровной поверхности, включаем передачу, под передние колеса устанавливаем противооткатные клинья или кирпичи, кто чем богат :-).

2. Далее срываем болты на колесе, колодки которого подлежат замене.

3. Устанавливаем домкрат и домкратим колесо до тех пор, пока оно не оторвется от земли.

4. Обрабатываем соединения WD-40 если в этом есть необходимость и достаем заглушки (верх и низ).

5. Берем шестигранник на «7» и откручиваем нижнюю, а также верхнюю направляющую шпильки.

6. Используя отвертку, снимаем скобу.

7. Теперь можно снять и сам тормозной суппорт.

8. Аккуратно достаем старые тормозные колодки, смотрим на износ, принимаем решение — менять или оставить.

9. Чтобы установить новые тормозные колодки необходимо вдавить (утопить) тормозной цилиндр, делать это лучше всего при помощи специального прибора, на котором есть два выступа, которые устанавливаются в потаи на тормозном поршне. См. фото. Если такового на хозяйстве не имеется, придется выкручиваться, можно, к примеру, попытаться вдавить его рукой или взять болт, несколько шайб подходящего диаметра и смастерить что-то похожее. Принцип прост — как у штопора, вы вращаете стержень, который упирается в одну стенку после чего цилиндру ничего не остается как просто уйти вовнутрь. На тормозном поршне есть два углубления под прибор, устанавливаем прибор совмещаем отверстия и выступы и крутим поршень, чтобы он утопился и позволил установить новые тормозные колодки на Форд Фокус 2.

10. При помощи щетки по металлу, обрабатываем посадочные места колодок и ставим новые тормозные колодки на место

Обращаю ваше внимание на тот факт, что колодку с пружинкой необходимо устанавливать с внутренней стороны суппорта

11. Теперь можно установить новые колодки и одеть тормозной суппорт предварительно очистив направляющие от ржавчины и грязи и смазав их графитовой смазкой или по старинке — нигролом.

12. Устанавливаем направляющие на место и затягиваем, используя шестигранник. Не забываем про заглушки.

13. Установите скобу и обрабатываем все «антискрипом» если таковой имеется.

14. Цепляем колесо и закручиваем гайки. После того как вы замените колодки и опустите машину, не забудьте снова подтянуть гайки.

Вот и все, теперь вы знаете как заменить задние тормозные колодки Форд Фокус 2.

Спасибо за внимание, до новых встреч на Форд Мастер — ремонт автомобилей Форд своими руками. Пока!

Какие задние колодки устанавливаются на Форд Фокус 2

На все автомобили Ford Focus 2 на передних колесах установлены только дисковые тормоза. Что касается задней оси, здесь могли устанавливаться дисковые или барабанные системы. Все зависит от даты выпуска, мотора и типа кузова машины.

Рассмотрим основные варианты.

Ford Focus 2, выпускаемый с 2005 по 2008 года (до рестайлинг)

На седане / универсале установлены сзади и спереди дисковые тормоза. Исключением являются авто с 1.6-литровым бензиновым мотором на 115 «лошадок».

На хетчбэках, как правило, устанавливались дисковые тормоза, кроме 2-литровых дизельных моторов и АКПП. На них на задней оси устанавливались барабанные механизмы.

В кабриолетах Форд Фокус 2 ставились тормоза только дискового типа.

Ford Focus 2, выпускаемый с 2008 до 2011 года (после рестайлинга)

Седан с 1.4 и 1.6-литровыми моторами комплектовался задними барабанными, а дизели на 1.6 и 2.0 л только дисковыми системами.

На 1.8-литровом «дизеле» сзади стоят «барабаны».

В хэтчбэках почти во всех случаях на задней оси стоят «барабаны», кроме авто с бензиновыми 2-литровыми и дизельными 1.6-литровымим моторами. На них устанавливались только дисковые системы.

Универсалы с 1.4, 1.6 и 1.8-литровыми моторами комплектовались задними «барабанами», но на 1.6-литровом и 2.0-литровом «бензине» с коробкой-автомат установлены дисковые устройства.

В «дизелях» моторы на 1.6 и 2.0 л комплектовались дисковыми, а 1.8-литровые — барабанными системами.

При выборе задних колодок для тормозов необходимо учитывать, что они бывают двух видов:

1. Комфорт. Отличаются большей мягкостью и меньшим влиянием на диск.
2. Эконом. Сильнее шумят и изнашиваются после меньшего пробега.

Указанные отличия выливаются в стоимости, поэтому второй вариант стоит дешевле. При этом на заводе устанавливаются колодки типа «комфорт».

Замена Задних Колодок Форд Фокус 2 Дисковые

Ресурс тормозных колодок задних колес на Форд Фокус второго поколения выше, чем у фронтальных, но особо расслабляться не нужно. Обычный пробег до смены может очень отличаться на различных автомобилях и находится в зависимости от массы характеристик и причин.

Например, одинаковые фирменные мягенькие фордовские колодки на одной машине быть расслабленно пройти до сотки тыщ км, а на другой не протянут и 20. Ориентироваться необходимо сначала по состоянию тормозного механизма. Загодя до того как поменять задние колодки на Форд Фокус 3.

5, разберёмся в тонкостях процесса, выберем нужные артикулы и переберём некие бренды.

Когда поменять и какие колодки находить на смену родным

Нашему клиенту остается управления по эксплуатации Фокуса молвят что, что колодки сзади изменяются на протяжении износа.

Тормозные колодки дискового механизма (новые и старенькые при сравнении)

Официальные дилеры при проведении гарантийного ТО меняют колодки тогда, если их износ не превосходит 50% В итоге ориентироваться необходимо только по эффективности работы тормозной системы и работе ручника.

В основной массе толщина задних накладок к 100 тыщам пробега составляет от 4 до 6 мм, увы докатывать до миллиметровой толщины не смотря на это не рекомендуется. Колодки изменяются на обоих колёсах, другими словами, брать необходимо две пары сходу, причём учебника производителя и 1-го типа.

Новенькая колодка обязана иметь толщину фрикционной накладки двух или больше 11 мм.

Если вести речь о определенных моделях колодок, то для Фокуса с барабанными тормозами в большинстве случаев хвалят три комплекта:

• Ate 03.0137–0467.5;
• TRW GS 8736;
• Ferodo FSB 687.

Задние тормозные колодки с дисковым механизмом TRW.

Поближе всего по чертам к необычным (а часто их и ставят на конвейере, увы с фордовским логотипом) колодки АТЕ.

Более жёсткие по месту работы и поболее дорогие — Hankook Frixa S1 , спортивные, однако гулкие TRW Ceramic , из дешевых моделей нередко советуют TRW GDB1938 (около 1200 рублей), в последние годы продаются появились колодки CTR CKF-14. Компания занимается обычно деталями подвески, однако новые колодки публика оценила хорошо, ну и стоимость около 900 рублей для такового уровня свойства в рамках нормы.

Смена тормозных колодок с барабанным механизмом

Смена колодок на втором Фокусе с барабанным механизмом не займёт длительный период. Для выполнения работ пригодится стандартный набор инструментов, круглогубцы, несколько массивных отвёрток.

Дополнительно понадобятся для демонтажа закисшего по другому подклинивающего барабана два болта с резьбой на 8 (в неких вариантах на 6) для принудительного отрыва барабана от ступицы.

Замена колодок задних дисковых тормозов

Меняем колодки задних дисковых тормозов Focus 3. Тормозной суппорт с ручником. http://autobizacademy.ru/

1. Из салона ослабляем фронтальный трос ручника. Для этой цели снимаем декоративную крышку на тоннеле, поднимаем её наверх по рычагу. Лицезреем контргайку и гайку на наконечнике троса. Срываем и откручиваем контргайку, ослабляем очень гайку регулировки натяжения троса накидным ключом на 13 либо головкой с воротком.

• «Фирменный» съёмник типа болтов.
• Осматриваем на предмет подтёков.
• Новые колодки на своём месте.

Смена задних тормозных колодок с дисковым тормозом

Так смотрятся задние дисковые тормоза.

Колодки дискового тормоза изменяются по другой технологии и так же для проведения работ, не считая стандартных инструментов, будет нам нужен спецключ-шайба с 2-мя штифтами. Они продаются набором и ах так смотрится это хозяйство:

Возможно обойтись и без фирменного ключа. Для этой цели изготовим приспособление из металлической полосы шириной 3-4 мм. Ширина пластинки в рабочем торце может быть 23-24 мм. Приспособление есть вариант сделать на наждачном станке, выбрав по центру пластинки паз шириной 15 и глубиной 5 мм потому что показано на фото снизу.

Когда нашему клиенту остается подготовлено, набор колодок куплен на две стороны, приступаем к подмене.

1. Откручиваем заднее колесо.
2. Поднимаем автомобиль на домкрате, снимаем колесо.
3. Плоской отвёрткой поддеваем проволочный пружинный фиксатор колодок, вынимаем его из пазов и осматриваем на предмет повреждений и коррозии. По мере надобности меняем его.

Демонтируем колпачки и заглушки.

Колодка треснула на две части.

Видео о подмене колодок с дисковым механизмом на Форд Фокус 5

Когда что остается сделать нашему клиенту четыре колодки установлены на обоих колёсах, активно жмем на тормоз , чтоб установить лучший зазор меж колодками и диском. Проверяем работу тормозов на ходу. Успешной смены, крепких тормозов и хороших всем дорог!

Замена задних тормозных колодок Форд Фокус 2 своими руками+видео

Как поменять задние колодки на форд фокус 2.

Как поменять задние колодки на форд фокус 2.

Сейчас мы покажем как самому заменить задние колодки на форде, но, прежде чем начать, хочу напомнить какие именно колодки вам надо купить.

Почему? Их два вида: для барабанных тормозов и дисковых, а как отличить барабанные тормоза, нужно всего лишь посмотреть — стоят у вас на задней подвеске барабаны или дисковые (супортные) тормоза.

В первую очередь, нужно ослабить трос ручника. Делается это в салоне авто, под ручником. Снимаем кожух ручного тормоза, и выкручиваем гайку 13 до полного ослабления ручника. Поднимаем подлокотник, поддеваем край крышки…

Как заменить задние колодки форд фокус 2.

Вот так выглядит барабан, а значит ваши тормозные колодки должны быть формы полумесяца. Для дисковых тормозов используются такие же колодки (накладки), как и передние.

Как заменить задние колодки на форде

Прежде всего расслабим трос ручника в салоне авто.

Вот здесь рассказ пойдет о том, как самому снять барабан. В первую очередь ослабим трос ручника. После чего, молотком простучим возле каждой шпильки (при этом не задевая шпильку), пока он не начнет смещаться. Далее, поддевая монтировками с обеих сторон поочередно.

Как поменять задние колодки на форде

Вот барабан снят, здесь вот что мы снимем: показываю отверткой крепежные вставки, проворачиваем их верх или вниз, чтобы удобно было и, прижав отверткой, вытаскиваем, дальше снимем нижнею пружину.

Дальше осталось отсоединить трос ручника.

Так выглядит «тормозная система». Две колодки, скрепленные сверху пружиной и резьбовой регулировочной распоркой. Снижу колодки также стянуты малой пружиной.

И снизу видно трос ручника, его тоже нужно снять, по пазу тянете на себя до круглого гнезда и он ваших руках, и так же собираете первым ставите трос ручника на место (как показано на верху). Для новых колодок (при ослабленном ручнике) нужно выставить новое расстояние до барабана. Для того, чтобы его можно было одеть, но и чтобы колодки не слишком далеко оказались от внутренней поверхности барабана. Делается это той же регулировочной распоркой.

Устанавливаются колодки (фото выше) сняв нижнюю пружину и установив их верхние кулачки на цилиндрик, а потом стягиваете колодки внизу и застегиваете пружину.

Застегиваем держатели по бокам и подсоединяем трос ручника. После чего устанавливаете барабан на место и ставите колесо.

Замена передних тормозных колодок форд фокус 2, на мой взгляд, проще… Впрочем, смотрите сами…

Задние тормозные колодки форд фокус 2, цена от 500 рублей до 2000 тыс.

Трос ручника форд фокус 2, цена от 450 до 1500 в среднем

Цилиндр задний тормозного механизма Форд Фокус 2, цена от 300 руб

Снятие передних тормозных колодок

Поддомкрачиваем автомобиль и снимаем колесо. Перед нами изношенный тормозной диск и тормозные колодки не первой свежести.

Отвёрткой поддеваем пластиковую заглушку, которая закрывает направляющие суппорта. То же самое делаем с нижней заглушкой. Тут стоит отметить, что если диск снимать не требуется, а просто необходимо поменять колодки, то достаточно снять заглушку и открутить нижнюю направляющую суппорта. Но так как у сна замена диска снимаем обе заглушки.

Небольшой монтировкой утапливаем тормозной поршень максимально в суппорт. Лучше цеплять за колодку, её всё равно выкидывать, а поршень ещё послужит.

Берём шестигранник 7 мм и откручиваем направляющую суппорта которая находится под заглушкой, которую мы сняли ранее.

Далее, необходимо снять пружину. Её нужно поддеть отвёрткой и вытащить пассатижами. Она снимается достаточно легко.

После этого подвижную часть суппорта вместе с колодками можно легко снять и надёжно закрепить проволокой. Чтобы освободить тормозной диск необходимо открутить неподвижную часть суппорта. Она прикручена двумя болтами. Открутить её можно головкой на 15 мм.

Когда менять и какие колодки искать на замену родным

Тормозные колодки дискового механизма (новые и старые для сравнения)

Официальные дилеры при проведении гарантийного ТО меняют колодки в том случае, если их износ не превышает 50%. В любом случае ориентироваться нужно только по эффективности работы задних тормозов и работе ручника. В основной массе толщина задних накладок к 100 тысячам пробега составляет от 4 до 6 мм, но докатывать до миллиметровой толщины все же не рекомендуется. Колодки меняются на обоих колёсах, то есть, покупать нужно две пары сразу, причём одного производителя и одного типа. Новая колодка должна иметь толщину фрикционной накладки не менее 11 мм.

Артикулы

Если говорить о конкретных моделях задних колодок, то для Фокуса с барабанными тормозами чаще всего хвалят три комплекта:

• Ate 03.0137–0467.2;
• TRW GS 8736;
• Ferodo FSB 687.

Задние тормозные колодки с дисковым механизмом TRW.

Более жёсткие по работе и более дорогие — Hankook Frixa S1, спортивные, но шумные TRW Ceramic, из недорогих моделей часто рекомендуют TRW GDB1938 (около 1200 рублей), не так давно в продаже появились колодки CTR CKF-14. Компания занимается обычно деталями подвески, но новые колодки публика оценила неплохо, да и цена около 900 рублей для такого уровня качества в пределах нормы.

Это интересно: Как заменить лампочку ближнего света на Форд Фокус 2 — поясняем по порядку

Замена задних колодок на барабанных тормозах

Иная ситуация, когда необходимо поставить колодки на барабанные тормоза. Здесь тоже необходимо внимательно подходить к выбору оборудования, подготовке инструмента и самой работе.

Увеличиваем пространство Форда Фокус 2 своими руками: выбор проставок, порядок работы Параметры дорожного просвета Форда Фокус 2 и как его можно увеличить, преимущества установки проставок, почему не стоит перебарщивать с высотой, установка, выбор товара, как сделать самому,…

Какие ставить колодки?

В случае барабанных тормозов используются колодки одинакового размера. Диаметр и ширина 228,6х42 мм.

Варианты, доступные для покупки:

1. Ford — 1385735 (комфорт) или 1689600 (эконом).
2. Пиленго — БСП 8690.
3. NiBK — 51 001 FN.
4. Феродо — ФСБ 687.
5. ATE 030137-04672.
6. ТРВ ГС 8736.

Если у вас есть финансовая возможность, вы можете купить Hankook Frixa S1, они спортивные, но громкие.

Порядок замены

Перед началом работы запаситесь всем необходимым. Помимо основного инструмента вам понадобится тормозная смазка и очиститель тормозной системы.

Выполнив предварительные шаги, вы можете переходить к следующим шагам:

Отпустите ручной тормоз. Для этого в салоне снимаем колодку стояночного тормоза. Там вы видите гайку (их две): стопорную гайку и гайку регулировки натяжения.

Откручиваем гайки и снимаем колесо (см. Фото ниже).
Снимаем «сухарик» со шпильки».
Вставляем в отверстие пару болтов и постепенно ввинчиваем их в барабан до разборки.
После снятия устройства осмотрите сам механизм, затем переходите к следующему шагу.
Снимите верхнюю пружину, поворачивая отвертку.
Снимите зажимы с «солдатиков», переверните их и вытащите.
Снимите регулятор зазора и отметьте, насколько он далеко

При его осмотре обратите внимание на состояние. Если он поврежден, потребуется его замена.
Снимите нижнюю пружину.
Снимите стояночный тормоз, потяните пружину назад и снимите трос с колодки.

1 из 11 — +

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11.

После завершения разборки приступайте к очистке системы. На этом этапе осмотрите и очистите регулятор свободного хода, чтобы убедиться, что наконечник вращается плавно. Проверить состояние рабочего цилиндра на герметичность.

Далее осмотрите состояние барабана на предмет износа и измерьте его диаметр. Оптимально она должна быть не более 23,02 см

Обратите внимание на наличие одной стороны. Если он есть, лучше его измельчить

На завершающем этапе очистите ствол, затем смажьте шесть направляющих.

После завершения работ приступаем к установке.

Для этого действуйте следующим образом:

1. Ставим трос ручника (см. Фото ниже).
2. Поместите колодки в пазы внизу.
3. Затяните пружину снизу. На этом этапе отрегулируйте регулятор зазора так, чтобы барабан натягивался на колодки с небольшим «натяжением».
4. Установите регулятор люфта. Это большой плюс, если помнить о расстоянии. Если нет, вам нужно будет временно установить его.
5. Наденьте зажимы на «солдатиков» и проверьте качество крепления колодок (они должны быть надежно зафиксированы).
6. Затяните верхнюю пружину, например, отверткой.
7. Ставим барабан, который должен вращаться с небольшим усилием и без значительного трения колодки.
8. Заведите автомобиль и прокачайте тормозную систему. Для этого нажмите педаль 15-20 раз.
9. Таким же образом замените другую сторону.
10. Дергаем ручник за гайку и наслаждаемся новой тормозной системой.

1 из 8 — +

1. 2. 3. 4. 5. 6. 7. 8.

Важно! Надев колодки на цилиндр, действуйте равномерно, чтобы случайно не сдавить поршни. В противном случае «тормоза» могут выйти из системы»

Затем проверьте работу задних колодок. Если в результате проделанной работы одно колесо крутится хуже второго, причина в небольшом расстоянии между барабаном и блоком. В этом случае придется заново все разбирать и выставлять регулятором чуть больший параметр.

Необязательно разбирать всю конструкцию, чтобы изменить расстояние на регуляторе. Подробнее об этом позже.

Выводы

Когда все четыре колодки установлены на обоих колёсах, интенсивно нажимаем на тормоз, чтобы установить оптимальный зазор между колодками и диском. Проверяем работу тормозов на ходу. Удачной замены, крепких тормозов и добрых всем дорог!

Источники

• https://rulikoleso.ru/remont-ford/zamena-zadnikh-i-perednikh-tormoznykh-diskov-ford-focus-2
• https://razborov.net/ford/zamena-tormoznyh-diskov-ford-fokus-2.html
• https://zapchasti.expert/tormoz/diski/tormoznye-diski-na-ford-focus-2.html
• https://razborov.net/ford/zamena-zadnih-tormoznyh-kolodok-ford-focus-2-2.html
• https://ford-master.ru/zamena-zadnih-tormoznyih-kolodok-na-ford-fokus-2-svoimi-rukami/
• https://carfrance.ru/zadnie-tormoznye-kolodki-na-ford-focus-2/
