Вакуумный усилитель тормозов ВАЗ 2110. Диагностика и ремонт

Не верьте тем, кто говорит, что тормоза придумали трусы. Их придумали очень умные и долгоживущие люди, а вакуумный усилитель тормозов придумали к тому же и очень ленивые. Для того чтобы проверить необходимость наличия ВУТ на автомобиле, попробуйте остановить его нажатием на педаль тормоза с выключенным двигателем на небольшой скорости. Скорее всего, для полной остановки придётся так сильно жать на тормозную педаль, что вам потребуется даже немного привставать на сиденье. А представляете, если вас будет ожидать такой сюрприз во время интенсивного движения в потоке автомобилей, да и ещё и на спуске? Поэтому к данному вопросу просто необходимо отнестись со всей серьёзностью и полнотой ответственности за свою и чужую безопасность. Итак, разберёмся, как делается ремонт ВУТа и замена его составных частей.

Общее устройство тормозной системы ВАЗ 2110

Вакуумный усилитель тормозов ВАЗ-2110 находится в подкапотном пространстве автомобиля между главным тормозным цилиндром и педалью тормоза.

Схема расположения ВУТ

Принцип работы вакуумного усилителя тормозов вкратце рассмотрим на следующем рисунке:

В исходном состоянии обе полости посредством следящего клапана (на рисунке отсутствует) соединены с атмосферой. При нажатии на педаль тормоза шток перемещает диафрагму влево, следящий клапан разъединяет полости и в полости «А» создаётся разряжение. А так как полость «Б» всё так же находится под атмосферным давлением, то оба эти условия (разряжение + атмосферное давление) в совокупности придают торможению дополнительное усилие.

Подробно рассмотреть работу всей тормозной системы автомобиля в совокупности вы можете в следующем видеоуроке.

Как работает (на видео)

Диагностика вакуумного усилителя своими руками

Прежде всего необходимо сказать, что неполадки в работе и выход из строя вакуумного усилителя не носит фатального характера. Происходит лишь характерное затруднение при торможении автомобиля и в ряде случаев нарушение стабильной работы двигателя. В любом случае перед поездкой вы можете самостоятельно провести достаточно эффективную и не требующую специальных навыков проверку работы вакуумного усилителя тормозов, для этого:

1. При не заведённом двигателе нажимаем несколько раз на полный ход тормозную педаль;
2. Удерживаем её в нажатом состоянии;
3. Заводим двигатель.

Если же при этом педаль немного «ушла» в пол, значит, с вашим вакуумным усилителем всё в порядке, если же нет, то продолжаем дальнейшую диагностику системы.

Основные признаки неисправностей ВУТ (таблица)

Признаки	Диагностика	Заключение	Метод устранения
Шипение при торможении	Двигатель работает, нажимаем на педаль тормоза и одновременно фиксируем шипящий звук в районе педали	Нарушена целостность диафрагмы	Замена диафрагмы, всего ВУТ
Шипение при работающем двигателе	Двигатель работает, в подкапотном пространстве прослушивается шипение. Двигатель работает нестабильно, при нажатии на педаль тормоза обороты незначительно кратковременно повышаются	Нарушена целостность патрубка, соединяющего ВУТ и впускной коллектор	Поиск подсоса воздуха, устранение, замена патрубка
Мягкая «ватная» педаль тормоза	При нажатии на педаль она стабильно, безостановочно «уходит» до пола. При торможении нет ощущения стабильного сопротивления усилию нажатия	Разгерметизация гидравлической системы, попадание воздуха	Поиск подтёков, проверка уровня жидкости, прокачка тормозов.
Автомобиль не «дотормаживает»	При нажатии на педаль торможение запаздывает, хода педали не хватает для блокировки колёс	Большой свободный ход штока	Отрегулировать холостой ход

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

Проверка

Обычно на исправность вакуумный усилитель проверяют так:

• Не заводя двигателя, необходимо несколько раз нажать на тормоз (как при прокачивании);
• После 5-го – 6-го нажима зафиксируйте педаль в нажатом положении, заведите мотор;
• Как только двигатель запустится, педаль самостоятельно немного перемещается вперед. Это при исправности вакуумного усилителя.

Если же вакуум не создается, тогда первым делом необходимо проверить соединения и сам шланг на герметичность, а также обратный клапан вакумника ВАЗ 2110. Зачастую причина в неисправности (разрывах, трещинах) частей из резины, которым требуется замена.

Ремонт может потребоваться внутренней детали, к примеру диафрагме, в ней со временем может появиться дырка.

Диафрагма продается в составе ремкомплекта. Цена ремкомплекта ВУТ ВАЗ 2110, колеблется в районе 250-400 рублей.

Пошаговая замена

1. Открываем капот и отключаем разъем который идет на поплавок тормозной жидкости в бачке.

2. Теперь нам нужно демонтировать главный тормозной цилиндр. Трубки отворачивать не нужно.

С помощью воротка и головки на 17 отворачиваем две гайки крепежа цилиндра и убираем его немного в сторону.

Будьте осторожны не уроните гайки в подкапотное пространство. Так же под гайками установлены шайбы не забываем их снять.

3. Отсоединяем шланг от вакуумного усилителя.

4. Далее переходим в салон.

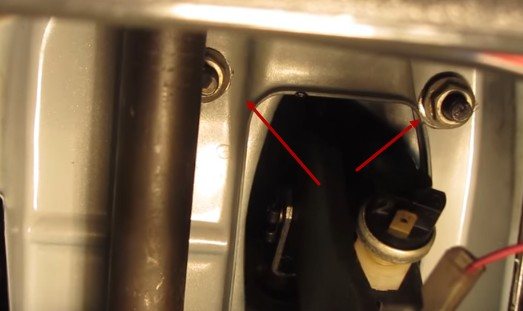

5. Шпильки от вакуумного усилителя идут в салон и прикручиваются гайками конечно же в салоне.

6. С помощью воротка и глубокой головки откручиваем четыре гайки крепежа вакуумного усилителя.

7. Снимаем два провода из «лягушки» стоп-сигнала.

8. Вынимаем вакуумный усилитель вместе с кронштейном и педалью тормоза.

9. Далее нужно отсоединить тягу вакуумного усилителя от педали тормоза. Для этого нужно снять фиксатор отмеченный ниже.

Чтобы снять фиксатор его нужно повернуть и потянуть на себя с помощью пассатижей.

Сдвигаем вниз и вынимаем шток.

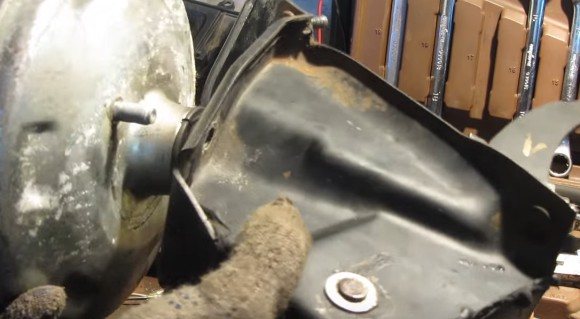

10. После снятия штока нужно открутить две гайки от самого кронштейна. Не забываем снимать шайбы.

11. Снимаем кронштейн с педалью тормоза от вакуумного усилителя.

12. Приступаем к сборке. Берем новый вакуумный усилитель и одеваем на шпильки крепления кронштейна.

Смотрите чтобы тяга вакуумного усилителя стояла ровно и без перекосов на месте крепления к педали тормоза.

13. Одеваем шайбы и закручиваем две гайки крепления кронштейна.

14. Снизу просовываем шток крепежа педали к тяге вакуумного усилителя и сверху стопорим фиксатором.

15. Устанавливаем все на место и затягиваем со стороны салона четыре гайки крепления.

16. Подключаем провода к «лягушке» стоп-сигнала.

17. Подключаем шланг к вакуумному усилителю.

18. Одеваем на шпильки и прикручиваем главный тормозной цилиндр.

Симптомы неисправности

• Во время нажатия на педаль нужно прикладывать слишком большое усилие чтобы торможение было эффективным.
• Во время нажатия на педаль двигатель начинает работать с перебоями и падают обороты.

Какой вакуумник купить

Тормоза – важнейшая система в автомобиле. Подойти к ремонту следует со всей ответственностью. Вакуумный усилитель дорогой узел. Поэтому, у владельца может появиться мысль о покупке б/у запчасти. В этом случае, сэкономить действительно получится. Но, старый вакуумник может выйти из строя в любую минуту, а значит деньги были потрачены зря. Кроме того, разборка ВАЗ 2110 с последующей заменой вакуумника может оказаться напрасной.

Выбор потребителей

Lucas	9.4%
Iruna	2%
ТоргМаш	53.3%
Техномастер	0.8%
ProSport	2%
Спорт	2%
АТ,Чехия	0.8%
Заводской ВУТ	23.1%
Другой ВУТ	5.5%
Аксиома	1.2%
Лидером этого соревнования стал ТоргМаш, за него отдано 53.3% процента голосов

Лучше автовладельцу раскошелиться и приобрести новый ВУТ, от таких производителей, как:

• LUCAS TRW – от 5 900 до 6 500 рублей (в сборе: с бачком, кронштейном и педалью тормоза);
• ТоргМаш – 2 320 руб;
• ДААЗ (2103-3510010) – от 1400 до 2250 руб;
• Fenox (f-VB10001C3) – 1 560 руб;
• TRIALLI (va551) – 1450 руб;
• QUARTZ (qz2170351) – 1 050руб.

Заводской ВУТ, в сборе с педалью и бачком ТЖ, обойдётся около 4 900 рублей. Среди автовладельцев, особенным уважением пользуются запчасти ДААЗ и ТоргМАШ. Именно эти производители становятся лидерами голосования на автофорумах.

Как отремонтировать или заменить детали

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

• Рожковые и торцевые ключи размерами «10», «13», «17»;
• Мощная плоская отвёртка;
• Ремкомплект или ВУТ в сборе;
• Герметик и немного желания всё сделать своими руками.

Когда ремонтировать, а когда менять?

• Менять ВУТ придётся в том случае, когда повреждена диафрагма, возвратная пружина или один из клапанов. Тогда автовладелец будет просто вынужден снять ВУТ и заменить его. Причём сделать это нужно будет как можно быстрее. Замена в данном случае — это самый разумный выход, так как найти в продаже отдельные запчасти к ВУТу удаётся далеко не всегда (особенно это касается диафрагм).
• А ремонт целесообразно проводить в случае повреждений внешних шлангов. Шланг может треснуть, на нём может ослабнуть хомут, что приводит к нарушению герметичности и т. д. Все эти проблемы вполне можно устранить без замены ВУТа. Нарушение герметичности системы — это, конечно, плохо, однако критической поломкой это не является (если только водителя не раздражает шипение в кабине).

Как устранить неполадки

Вакуумный усилитель довольно сложно отремонтировать своими силами, т.к. он является неразборным механизмом. Чтобы в дальнейшем он работал исправно, необходимо крепко соединить все части устройства, что удается не всем.

Регулировка отремонтированного устройства требует особой внимательности. От ремонта зависит результативность работы усилителя. Если его неправильно отрегулировать, то вероятность неполного торможения ТС возрастает.

Как заменить вакуумный усилитель на ВАЗ 2110-2112, если шипит педаль тормоза – в видео

Неисправности тормозного узла авто запрещают использование ТС. Паника при возникновении повреждений не решает проблем. Поэтому автовладельцы должны понимать причину их возникновения и правильно диагностировать

Оцените страницу, нам важно Ваше мнение! Понравилась страница? Поделись в соцсетях!

Снятие и установка вакуумного усилителя и педального узла Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Снимаем обивку моторного отсека, облицовку и накладки ветрового окна ваз 2110 (см. Снятие облицовки и накладки ветрового окна). Чтобы воздух не попал в гидросистему тормозов, тормозные трубки от главного цилиндра не отсоединяем.

Ключом «на 17» отворачиваем две гайки крепления главного цилиндра к вакуумному усилителю.

Снимаем главный цилиндр ваз 2111 со шпилек и отводим вперед, осторожно изгибая тормозные трубки. Отсоединяем шланг от штуцера усилителя

Отсоединяем шланг от штуцера усилителя.

В салоне отсоединяем провода от выключателя стоп-сигнала.

Ключом «на 13» отворачиваем четыре гайки крепления кронштейна педали тормоза к кузову. Для наглядности рулевая колонка снята.

Вынимаем вакуумный усилитель в сборе с кронштейном и тормозной педалью ваз 2112.

Для снятия выключателя стоп-сигнала двумя ключами «на 17» отворачиваем контргайку.

Ключом «на 17» отворачиваем буфер выключателя стоп-сигнала.

Выключатель и буфер стоп-сигнала

Отверткой снимаем стопорную скобу ваз 2110 пальца толкателя…

…и вынимаем палец.

Ключом «на 17» отворачиваем две гайки крепления усилителя к кронштейну…

…и отсоединяем вакуумный усилитель ваз 2112.

Сборку производим в обратной последовательности.

При неработающем двигателе свободный ход педали тормоза ваз 2111 должен быть равен 3-5 мм. Регулируем свободный ход перемещением выключателя стоп-сигнала при отпущенной гайке его крепления. Выключатель стоп-сигнала устанавливается так, чтобы его буфер упирался в упор педали ваз 2110 при свободном ходе педали тормоза 3-5 мм. В этом положении затягиваем гайку крепления выключателя стоп-сигнала.

Проверка и замена вакуумного усилителя тормозов автомобиля ВАЗ-2109

Резиновая диафрагма 10 вместе с корпусом 21 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В.

Камера А соединяется с впускной трубой двигателя.

Корпус 21 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 13.

В корпусе клапана размещен шток 1 привода главного цилиндра с опорной втулкой, буфер 20 штока, поршень 12 корпуса клапана, клапан 18 в сборе, возвратные пружины 16 и 17 толкателя и клапана, воздушный фильтр 14, толкатель 15.

При нажатии на педаль перемещается толкатель 15, поршень 12, а вслед за ними и клапан 18 до упора в седло корпуса клапана.

При этом камеры А и В разобщаются.

При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой.

Воздух, поступивший через фильтр 14, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 10.

За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 1, который действует на поршень главного цилиндра.

При отпущенной педали клапан отходит от своего корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

Как снять вакуумник на ВАЗ 2110

Если самостоятельная диагностика подсказывает о неисправности усилителя, то снятие вакуумника на ВАЗ 2110 — дело техники. Для начала, следует приготовить слесарный инструмент. Хорошо, если есть сервисный набор. В его отсутствие, необходимо подготовить ключи: три головки: 10 мм, 13 мм и 17мм, вороток с удлинителем, пару отвёрток крестовая и шлицевая, пассатижи.

Затем, можно снимать вакуумник на ВАЗ 2110 в следующем порядке:

1. Отключаем минусовую клемму от АКБ (таковы правила слесарных работ);
2. Откручиваем верхние саморезы, которые крепят шумоизоляционный материал к моторному щиту;
3. Отсоединяем бандажный резиновый ремень, крепящий расширительный бачок;
4. Не разъединяя соединений шлангов ОЖ, убираем бачок в сторону;
5. Теперь появляется возможность отодвинуть шумоизоляцию;
6. Отсоединяем клемму от датчика уровня жидкости на крышке тормозного цилиндра;
7. Придерживая клапан обратки, вытягиваем из него шланг подачи воздуха;
8. Далее, необходимо разъединить вакуумник и тормозной цилиндр. Для этого предстоит открутить две наружные гайки крепления;
9. Чтобы не отсоединять тормозные трубки, плавно отодвигает открученный цилиндр от усилителя;
10. Переходим в салон. На щите, по периметру педали тормоза, находим четыре шпильки, которые крепятся гайками. Откручиваем их;
11. Затем отсоединяем палец, который связывает педаль и шток толкателя усилителя;
12. После этого, можно вернуться к моторному отсеку и вынуть открученный узел.

На демонтированном усилителе, останется кронштейн педали. Он крепится двумя гайками. Его следует снять и переустановить на новый вакуумник для вашего ВАЗ 2110. Сборка происходит в обратной последовательности. После того, как вам удалось поменять вакуумник на ВАЗ 2110, тормоза прокачивать не надо, потому что тормозные трубки не отсоединялись.

Для справки! Большинство деталей переднеприводного семейства ЛАДА между собой взаимозаменяемы. ВУТ не стал исключением, за одним маленьким нюансом, шток в 2108-21099, немного длиннее, чем у «десяток». Поэтому, на вопрос: подойдет ли вакуумник от ВАЗ 2109 на ВАЗ 2110? Можно ответить утвердительно – да. Но, педаль тормоза будет расположена чуть выше.

Доработка ВУТ ВАЗ 2110

Разница педалей тормозов иномарки и ВАЗ 2110 заметна сразу. На иномарках педаль тормоза более мягкая, чем на русских машинах. А что даст доработка вакуумного усилителя тормозов десятки ? Какие положительные и отрицательные моменты она принесет ?

Тюнинг тормозов ВАЗ 2110 — актуальная тема, которая затрагивает тему установки задних дисковых тормозов, но в этой статье посмотрим, что даст доработка ВУТ (вакуумный усилитель тормозов).

Вся модернизация ВУТ десятки заключается в установке шайбы. Каким образом шайба влияет на процесс торможения можно проследить на принципе работы ВУТ:При нажатии на педаль тормоза шток 18 упирается в шток 3 через шайбу 23. Из-за особенностей конструкции перепускные клапана начинают работать немного позже, чем шток начинает давить на ГТЦ. В связи с этим возникает сопротивление на педали, а после установки шайбы — этот процесс меняется в обратную сторону. То есть изначально (либо одновременно с движением штока) после движения штока 18, открываются/закрываются клапана, из-за чего начинает работать ВУТ, при этом усилие значительно снижается при номинальных нагрузках.

То есть установка шайбы в ВУТ дает:

• При плавном торможении (когда колодки только подводятся) будет более легкая педаль.
• При резком торможении реакция педали остается, как и до установки шайбы.

Установка шайбы в ВУТ ВАЗ 2110

Снимаем жабо и шумоизоляцию моторного щита.

Откручиваем ГТЦ и отводим его в сторону, трубки остаются прикрученными.

Вытаскиваем шток с сальником из ВУТ и уменьшаем его длину, вкрутив наконечник на величину толщины кольца (1мм). Удобнее будет зажать головку 4 в тиски, а шток 3 крутить небольшим трубным ключом.

С помощью пинцета вытаскиваем резиновую шайбу 23 (для этого помощнику следует надавить на педаль тормоза). Укладываем под него подготовленное кольцо, а сверху шайбу 23 и укороченный шток с сальником. Другими словами устанавливаем кольцо между 22 и 23 позицией, увеличив ход штока 18 на 1мм.

Размеры шайбы D1=25хD2=15хh=1. Толщина должна быть не более 1мм, потому что полностью потеряется информативность педали тормоза. Чем тоньше шайба- тем меньше эффект от неё. Шайба может быть как металлической, так и резиновой.Увеличивать шайбу смысла нет, так как КПД вакуумника не изменяется, а меняется его характеристика. Также при увеличении толщины шайбы может получиться так, что при максимальном давлении, шток 18 не будет доставать до штока 3, и соответственно усилие будет передаваться через шайбу (мембрану 24), что может вывести ее из строя.

Собираем все в обратной последовательности.

Что получилось после доработки ВУТ ?Грубо говоря, шайбой выбран «свободный» ход педали. Но свободным ходом его назвать тоже нельзя, потому что это ход минимального давления в системе. Теперь при небольшом усилии педали машина будет тормозить сильнее, чем раньше.

Некоторые отзывы после доработки ВУТ говорят о том, что при легком притормаживании на малой скорости можно почувствовать, что тормоза начинают пропадать, поэтому статья носит информативный характер, а не предложение к доработке.

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

• На главном цилиндре заметны следы подтекания тормозной жидкости;
• Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
• Педаль тормоза попросту не нажимается.

Замена

Для выполнения ремонта главного тормозного цилиндра ВАЗ 2110 его потребуется сперва разобрать, после чего установить новый элемент.

Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.

От трубопровода аккуратно отсоедините главный цилиндр.
Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно.
Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.
После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке.
Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью

Хорошая альтернатива — изопропиловый спирт.
Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой.
Тщательно избегайте попадания на главный цилиндр топлива или керосина.
Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд

После обработке сразу высушите и протрите уплотнители.
Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния.
Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки.
При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.

https://youtube.com/watch?v=gYLFHjMr2Fk

Прокачка

Если вы думаете, что после замены главного тормозного цилиндра можно спокойно выезжать на дороги, то вы ошибаетесь. На самом деле полноценный ремонт тормозных цилиндров на ВАЗ 2110 включает в себя прокачку.

Грамотная прокачка позволит обеспечить эффективность работы нового установленного главного цилиндра.

Процедура не сложная, но требует соблюдения инструкции.

• Найдите человека, который вам поможет в этом деле. Один будет возле машины, а второй — непосредственно в салоне.
• Накачайте тормозную педаль путем нескольких нажатий на нее.
• Помощник зажимает педаль, а вы тем временем немного откручиваете штуцер на одной из трубок тормозной системы.
• При этом должен выйти воздух, а также небольшая порция тормозной жидкости. Не пугайтесь течи, это вполне нормально.
• Обратно затягивайте штуцер, используя тот же ключ, что и при раскручивании — на 10.
• Командуйте помощнику опускать деталь.
• Процедура повторяется до того момента, как при раскручивании штуцера начнут выходить пузыри воздуха.
• Подобными действиями прокачивается каждый из четырех контуров.
• Предварительно убедитесь, что в расширительном бачке тормозная жидкость залита до требуемого уровня.

Собственно, на этом ремонтные работы, связанные с главным тормозным цилиндром, можно считать завершенным. Опыт эксплуатации такого автомобиля как ВАЗ 2110 подсказывает, что всегда в багажнике следует хранить емкость с тормозной жидкостью. Ситуации на дороге происходят всякие, и к ним нужно быть готовым.

 Загрузка …

Вакуумный усилитель: сфера применения и функциональное назначение

Ваз 2110 замена усилителя тормоза

Сегодня смело можно утверждать, что именно вакуумный усилитель является наиболее востребованным во многом благодаря своей исключительной практической эффективности. Он обладает чрезвычайно широким спектром функционально-эффективных возможностей, а именно:

• в разы повышает степень сопротивляемости педали тормоза;
• кардинально снижает уровень нагрузки на тормозную систему ;
• является высокоэффективным вспомогательным средством;
• существенным образом влияет на длительность периода эксплуатации тормозной системы, продлевая период её эффективного функционирования и т.п.

Замена вакуумного усилителя тормозов ваз 2110

С конструкционной точки зрения вакуумный усилитель состоит из комплексного блока, который имеет непосредственное сообщение с основным (главным) цилиндром тормозной системы автомобиля. Вакуумный усилитель состоит из следующих функциональных составляющих:

• плотного корпуса, выполненного с использованием сверхпрочного полимера;
• собирательного узла (диафрагмы);
• специализированного контрольного (следящего) клапана;
• толкателя, который при условии отсутствия питания, возвращает функциональные элементы мотора в исходное (стартовое) состояние;
• из главного шток поршня основного цилиндра;
• пружины переключателя, она возвратная.

Корпус пружины представлен двумя ячеистыми делениями: вакуумным и атмосферной, иногда их ещё называю камерами:

• Камера (ячейка) которая обладает непосредственным сообщением с главным тормозным цилиндром носит название вакуумной.
• Камера (ячейка), располагающаяся напротив педали тормоза называется атмосферной, плюс ко всему она своей открытой частью корпуса непосредственным образом упирается в педаль торможения.
• Вакуумная камера и главный источник разрежение имеют между собой прямое сообщение, и данную функцию обеспечивает специализированный обратный клапан, который в свою очередь является контроллером давления. Сам же источник разряжения находится в некой особой зоне, которая располагается дроссельной заслонки автомобильного двигателя, а она в свою очередь, является частью целостной впускной коллекторной системы.

Примечания. Вакуумный насос позволяет обеспечить бесперебойную работу двигателя, независимо от его текущего режима функционирования. Во всех без исключения дизельных двигателя, впускное напряжение является крайне недостаточным.

Ваз 2110 замена вакуумный усилителя тормозов

Обратный клапан позволяет автоматически разъединяться при необходимости вакуумному усилителю двигателя тормозной системы и источнику разряжения, при условии:

• функционального сбоя двигателя или его полной остановке;
• если вакуумная камера перестала функционировать вовсю или функционирует в недостаточной степени .

В зависимости от функционального положения атмосферная камера и следящий клапан могут сообщаться либо не сообщаться между собой. Условия, при котором эти два компонента сообщаются друг с другом:

• в случае, если вакуумная камера находится в исходном состоянии;
• либо при задействовании атмосферной камеры, которая активируется мгновенно после надавливания на газовую педаль.

Функциональная регулировка толкателя осуществляется педалью газа, который в свою очередь контролирует непосредственно сам следящий клапан. Если рассматривать главный тормозной цилиндр со стороны вакуумной камеры, то он имеет прямое функциональное сообщение с диафрагмой.

Основные функциональные задачи диафрагмы

• корректировка в пространстве положения поршня;
• осуществление подкачки тормозной жидкости непосредственно к главным цилиндрам торможения.

Примечание. При использовании вакуумного усилителя коренным образом меняется чувствительность педали тормоза, поэтому на первых временах надавливать на неё необходимо максимально плавно. Всем известным фактом является то, что резкое необоснованное торможение автомобиля во время передвижения ни к чему хорошему не приводит.

Замена главного тормозного цилиндра и вакуумного усилителя на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Для проверки исправности вакуумного усилителя педали тормоза нужно пару раз надавить на педаль тормоза и удерживая ее в этом положении запустить движок автомобиля. Если Вы почувствуете толчок вниз, означает – вакуумный усилитель исправен. Если нет, то следует проверить плотность соединения вакуумного шланга со штуцером впускного коллектора и оборотного клапана на корпусе усилителя. Препядствия с плотностью есть? Нет. Тогда готовимся к подмене вакуумного усилителя. Еще одна причина для подмены. Неисправный вакуумный усилитель может вызвать неравную работу самого мотора и стать предпосылкой утраты осязаемой толики мощности мотора автомобиля. В этом случает проверить корректность поставленного диагноза нетрудно. На работающем движке следует плотно пережать вакуумный шланг и если после чего движок заработает стабильней, то покупка нового вакуумного усилителя не за горами.

Для подмены головного тормозного цилиндра и вакуумного усилителя своими руками Для вас нужно иметь: пассатижи, отвертку, ключи торцовый и накидной на «17», торцовый и накидной на «13», особый ключ для тормозных трубок на «10» (смотрим фото 1) и тормозную жидкость. Еще в работе будут полезны маленькие приспособления такие как: резиновые колпачки и штуцера-заглушки. Где их можно будет использовать, Вы узнаете ниже.

Инструмент и запчасти подготовили? Перебегаем к процессу – подмены головного тормозного цилиндра и вакуумного усилителя своими силами.

Снятие головного тормозного цилиндра на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115:

Отсоединяем колодку с проводами от датчика уровня тормозной воды.

С помощью ключа на «10» для тормозных трубок по очереди откручиваем от головного тормозного цилиндра штуцера. И, как показано на фото 4, устанавливаем заглушки на тормозные трубки и тормозной цилиндр

Эта уловка, при осторожном выполнении, дозволит избежать утечки тормозной воды и завоздушивания тормозной системы

После чего, ключом на «17»(накидным либо торцовым) откручиваем две гайки крепления цилиндра к вакуумному усилителю. Снимаем тормозной цилиндр.

Установку проводим в оборотной последовательности. Если устанавливаем новый главный тормозной цилиндр, то его перед монтажом нужно в тисках прокачать (заполнить тормозной жидкостью).

Подмена вакуумного усилителя на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115:

Повторяем деяния, описанные выше в разделе «Снятие головного тормозного цилиндра». Для подмены вакуумного усилителя можно на сто процентов не откручивать главный тормозной цилиндр, а отсоединить только штуцера с левой стороны и отвести тормозной цилиндр в сторону. Но это уже по желанию.

Дальше, отсоединяем шланг от оборотного клапана (фото 5a) и в салоне автомобиля вынимаем стопорную скобу пальца педали тормоза и вытаскиваем палец (фото 6 и 7).

С помощью торцового либо накидного (каким будет комфортно) ключа на «13» откручиваем четыре гайки крепления вакуума к кузову автомобиля. Можно сказать, что это самая не комфортная операция.

После снятия вакуума, перекручиваем, используя торцовый ключ на «17», рамку крепления на новый вакуум.

Сборку проводим в оборотной последовательности. Не забываем, что лучше поначалу соединить вакуум и педаль тормоза с помощью пальца-сухаря, а уже позже прикручивать рамку вакуума к кузову.

Так же рекомендуется поменять вакуумный шланг, потому что в процессе использования он теряет свою упругость и упругость, вследствие чего на нем возникают трещинкы и изломы.

Надеюсь, что данная статья будет вам полезна. Если же Для вас что-то неясно либо Вы увидели в статье какие-нибудь некорректности, то буду рад, если вы мне сообщите о их. Для этого сможете использовать форму «обратной связи», «комментарии» либо отыскать мои координаты в разделе «О сайте».

При внедрение статьи либо фото активная ровная ссылка на веб-сайт www.Avtorem.Info неотклонима!

Приглянулась статья? Поделись ею на собственной страничке!
