Как производится замена ремня генератора ВАЗ-2107 инжектор

Ремень необходим для соединения шкивов генератора и коленвала, а на переднеприводных классических моделях в связке принимает участие еще и шкив водяного насоса.

Самостоятельно произвести замену порвавшегося или растянувшегося ремня генератора в авто ВАЗ-2107 с мотором типа инжектор, в котором есть дополнительно карбюратор, не так уж и сложно.

Для этого вам понадобятся:

• монтажная лопатка, которую можно заменить на лом или крепкую плоскую палку;
• гаечные ключи на 17 и 19.

Этого вполне достаточно для того, чтобы осуществить ремонт. Конечно, в том случае, если вы хотя бы имеете понятие, где расположен этот самый ремень.

Где у ВАЗ-2107 находится ремень генератора

В передней части автомобиля, ниже аккумуляторной батареи, которую необходимо будет демонтировать во время замены порванного элемента.

Соединяющий шкивы ремень расположен довольно неудобно в качестве доступа, но вам понадобиться его снять.

В каких ситуациях необходима замена

Износ элемента характерен такими проявлениями, как трещины или надрывы полотна, стершиеся зубца и неровные края

Если вы проигнорируете столь плачевное состояние весьма важного элемента, это аукнется вам перегревом и закипанием движка, самостоятельная работа аккумулятора, что приведет к его скорейшей разрядке

При сильной изношенности ремень подает и шумовые признаки владельцу – начинает свистеть, особенно при малых оборотах. Еще одной причиной свистящего ремня может оказаться попадание влаги на его полотно, что происходит из-за изношенности патрубков охладительной системы – тосол начинает подтекать.

Некоторые ремни – дубовые – свистят, когда заводится машина в морозную погоду, а после прогрева и звук пропадает. Слабая натяжка выражается свистом, но в таком случае достаточно просто перетянуть.

Процесс замены ремня своими руками

Чтобы произвести демонтаж ремня, понадобится доступ не только к верхней передней части автомобиля, но и к нижней. Потому, если установлена защита картера, понадобится снять ее. Некоторые мастера, для удобства, чтобы облегчить доступ к ремню, снимают и аккумулятор.

Получив доступ к необходимому элементу, осмотрите его. Если нет никаких визуально различимых повреждений на полотне, просто проверьте натяжение, возможно, оно ослабло. Это легко сделать, достаточно прижать ремень пальцами, сымитировав давление приблизительно в 10 кг, и уже по расстоянию прогиба сможете определить, в допустимом ли тонусе находится элемент. Предельные нормы в более узком месте – это 10-15 мм, а в тех, где пошире пространство между шкивами – 12-17 мм.

Снимать ремень со шкивов нужно только в случае полной замены, для перетягивания этого не нужно делать. В нижней части авто отверните на один оборот гайку, крепящую снизу генератор. В подкапотном пространстве ослабьте на несколько оборотов гайку верхнего крепления того же устройства. Ни в коем случае не выворачивайте полностью крепежные элементы, только ослабьте, пока те не начнут свободно поворачиваться.

Для снятия ремня вам понадобится немного прижать генератор к двигателю, но ни в коем случае не делайте это голыми руками. Потом снимите ремень. Начать нужно с самого верхнего шкива, а потом с остальных. Только в таком порядке получится легко извлечь элемент. На инжекторных моделях авто понадобится еще и снять датчик положения коленвала, иначе он помешает извлечению ремня.

Для регулировки натяжения полотна, поместите между движком и генератором запасенную ранее лопатку или плоскую часть лома, использовав как рычаг. Сместив таким образом генератор, не отпуская лопатку, а держа ее в таком положении, затяните гайки верхнего и нижнего креплений, после чего можете отпускать «рычаг». Будет легче если вам с этим кто-то поможет.

После проделанных манипуляций снова проверьте натяжение ремня по уже описанному ранее методу.

Чтобы надеть новый ремень, необходимо владеть знанием некоторых нюансов данного процесса. Например, один из важнейших моментов: надевать ремень нужно, начиная со шкива коленвала, потом на генераторный шкив, и лишь в завершение – на помповый.

Благодаря видеоинструкции вы можете более детально и наглядно узнать, как менять или перетягивать ремень генератора, если планируете это делать своими руками впервые.

Проведение диагностики регулятора напряжения

Замена ремня генератора шевроле нива без кондиционера

Проверить его можно несколькими способами. Заведите двигатель, дайте ему поработать, чтобы температура его достигла рабочего значения. Включаете ближний свет фар, противотуманные (если есть). Вооружаетесь мультиметром и производите замер напряжения на аккумуляторной батарее. Максимальное значение должно быть 14,8 Вольт. Если вы наблюдаете превышение этого значения, то нужно менять реле-регулятор напряжения. Это самый простой способ диагностики устройства.

Немного сложнее будет тот, при котором нужно снимать регулятор с генератора. Правда, для этого необходимо сделать очень мало действий. Крестовой отверткой выкручиваете два болта, отсоединяете провод и снимаете устройство вместе с щеточным узлом. Таким образом снимается регулятор напряжения на автомобилях ВАЗ 2108 и аналогичных моделей. Если же установлен он в подкапотном пространстве, как на ВАЗ 2106, то снимать его намного удобнее.

Для диагностики вам потребуется обычная лампочка, рассчитанная на работу от 12 Вольт. Желательно, чтобы ее мощность была не более трех Ватт. У регулятора есть два вывода, обозначенные русскими буквами «Б» и «В». С их помощью производится питание устройства от источника постоянного тока. Между контактами, которые идут к щеточному механизму, включается лампочка.

Если на выходе источника питания не более 14 Вольт, то лампочка должна гореть. В том случае, если повышается свыше 15 Вольт, лампа должна гаснуть. Если в обоих случаях лампочка горит, либо вовсе не загорается, то имеет место быть разрушение полупроводниковых элементов. Тогда поможет только полная замена регулятора.

И так продолжается эпопея с бортовой сетью в прошлом году я поменял родной генератор на генератор 372.3701 55А от ВАЗ 2108(покупал б/у, www.drive2.ru/l/1322019/), родной давал впринципе нормальное напряжения но когда ночью ехал свет мерцал на ХХ напряжение падало и все тускнело, после замены на новый генератор все стало нормально но напряжение было низковато, до 14 не доходило без нагрузки но при этом АКБ заряжался и проблем не возникало, но хочется совершенства!

Приобрел я Трехуровневый регулятор напряжения производства Энергомаш (67.3702-01), прочитал о нем много хороших отзывов, в борьбе с низким напряжением, вот собственно и он:

немного теории о нем:Переключение уровней регулируемого напряжения производится встроенным в регулятор трехпозиционным тумблером в зависимости от следующих условий:Уровень «минимум» — 13,6 Вольта для эксплуатации автомобиля при температурах воздуха свыше +20 ºС, затяжных подъемах и др.;Уровень «норма» — 14,2 Вольта для эксплуатации автомобилей в температурном режиме 0 ºС — +20 ºС;Уровень «максимум» — 14,7 Вольта для эксплуатации автомобилей при отрицательных температурах воздуха; при включении многочисленных дополнительных потребителей тока; после долговременной стоянки; после значительной разрядки аккумулятора, вызванной подключением устройств (магнитола, телевизор, холодильник и др.) при неработающем двигателе.

более подробно тут______________________________________________________

ну и перейдем к установке, для начала я замерял напряжение со старым регуляторомпод нагрузкой и без нагрузки, на ХХ, как видим «не ахти»

далее снял генератор, хотел открутить на месте старый регулятор но болтики прикипели пришлось снимать, выкрутил старый регулятор с щетками и вкрутил щетки от нового

Казалось бы дело готово НО пи включении зажигания сразу затарахтело Реле которое шло на лампу зарядки (ведь система построена для 2108), почитав форумы нашел решение проблемы в 2х вариантах:

1. Сдёргиваем 2 провода (сдвоенный оранжевый и жёлтый) с реле зарядки и подключаем их к лампочке(12в 3-4W), эта лампочка так же будет выполнять роль контрольной лампы заряда аккума.

— НО при таком раскладе у меня на панели не будет работать индикатор а он окажется только под капотом, да и зачем мне индикатор под капотом)2. Второй вариант мне понравился больше! — Снимаем с Реле Желтый и Черный провод соедияем их вместе(я переобжал один провод с мамы на папу), и изолируем, далее снял Реле и убрал, заизолировал оранжевый провод и уложил их к жгуту проводов чтоб не болтались, тоесть соединил Черный и желтый а оранжевый спрятал(ничего необрезал так как вруг придется ставить родной)

П.С. покупал давно его но никак не доходило поставить, цена была около 90 грн, на данный момент цена регулятора около 140 грн.

Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.

Выбор аналога клинового ремня по обозначениям других производителей.

Требования современной промышленности очень высоки и производители ремней пытаются выпускать продукцию, чтобы им соответствовать. Поэтому при подборе ремня необходимо учесть, что кроме размеров которые определены ГОСТ и DIN, производители выпускают ремни, обладающие более высокими техническими характеристиками, чем стандартные. Если в вашем оборудовании стоит усиленная версия ремня того или иного производителя, то замена на стандартный ремень не рекомендуется, т.к. ресурс стандартного ремня будет ниже. Усиленные и специальные клиновые ремни, в том числе, выпускаются для различных специальных применений, где стандартный ремень вообще не сможет правильно работать. Поэтому мы рекомендуем выбирать для замены ремни ContiTech со схожими характеристиками, часто это позволяет в дальнейшем реже менять ремни, чем, применяя ремни других фирм.

Данная таблица поможет вам при подборе ремня ContiTech, если на вашем оборудовании применяется клиновой ремень производства компаний Gates или Optibelt .

	Z, A, B, C, D, E	SPZ, SPA, SPB, SPC	SPZ, SPA, SPB, SPC	SPZ, SPA, SPB, SPC	AX	XPZ, XPA, XPB, XPC	3L, 4L, 5L
AA, BB, CC	3V, 5V, 8V	3V, 5V, 8V	3V, 5V, 8V	BX CX	3VX, 5VX
	CONTI-V DIN 2215	CONTI-V DIN 7753	CONTI-V DIN 7753 ADVANCE	CONTI-V DIN 7753 POWER	CONTI-V FO-Z	CONTI-V FO-Z ADVANCE	CONTI-V Garden
Optibelt	VB	SK	Red Power II	Blue Power	SUPER TX	SUPER X POWER
Gates	HI Power II V-belts	Super HC		PREDATOR V-belts	Hi Power X	QUAD POWER III / SUPER HC MN	Truflex / PoweRated

Типы приборов, устанавливаемых на ВАЗ-1111

Немного о том, какой генератор на «Оке» используется. Малолитражка комплектовалась несколькими видами этого узла. Наиболее распространенным и часто встречающимся является генератор типа 37.3701, который также устанавливался на модели ВАЗ классического семейства (21010-2107), а также ВАЗ-2108. На некоторых вариантах «Ока» устанавливался прибор модели 371.3701. Оба эти варианта идентичны по рабочим характеристикам и отличаются лишь незначительными конструктивными особенностями.

Третий вариант генератора, устанавливаемого на «Ока» — тип 26.3771. По рабочим характеристикам он одинаков с 37.3701, но обладает несколько иной конструкцией, а габаритные размеры — меньше. Распознать визуально, какой генератор стоит на «Ока» – не сложно. В модели 26.3771 реализована внутренняя вентиляция (снаружи нет никаких крыльчаток), в то время как у 37.3701 – внешняя, поэтому у последнего шкив объединен с крыльчаткой.

Видео «Правильная натяжка»

В этом видео опытный автомеханик показывает, как подтянуть ремень или ослабить его правильно.

Добро пожаловать! Эта деталь связывает шкив генератора со шкивом коленвала и шкив водяной помпы на классических моделях. На передне приводных автомобилях шкив помпы связывает ремень ГРМ. Обрыв ремня генератора на классике станет причиной плохо работающих приборов, ведь энергия будет идти только от аккумулятора, соответственно при плохом заряде приборы будут барахлить. Напротив, если аккумулятор мощный и достаточно заряжен, то некоторое время приборы не будут гаснуть и вы даже можете не заметить,что ремень порвался

И тут необходимо помнить про помпу и обращать внимание на неё, Раз ремень её связывает, значит разрыв приведет к прекращению циркуляции охлаждающей жидкости в системе и машина начнет сильно греться

Примечание! вам понадобятся следующие инструменты: монтажная лопатка (подойдет удобная толстая палка или небольшой металлический лом ), гаечные ключи понадобятся на «на 17» и «на 19».

Местонахождение ремня

Находится в передней части автомобиля. На фото красной стрелкой представлен радиатор системы охлаждения и планка, на которой стоит аккумуляторная батарея (сейчас снята). Ремень, связывающий три шкива указан на фото синей стрелкой.

Когда менять ремень?

Основная причина – износ: различного рода трещины, изношенные края, стёртые зубцы. Не рекомендуем затягивать с заменой ремня, иначе разрыв приведет к перегреву двигателя и даже закипанию во время сильной жары. Аккумулятор станет быстро разряжаться в отсутствие поддержки со стороны генератора, который перестанет крутиться и отдавать энергию.

Примечание! Приходилось ли вам когда-нибудь слышать свист автомобиля? Звук издает ремень ГРМ, возникает он по разным причинам:

• сильная изношенность часто приводит к свисту;
• попадание на него воды или какой-либо жидкости (например, охлаждающая жидкость попадает на ремень при изношенных патрубках системы охлаждения, дающих течь. Распознать неполадку поможет осмотр ремня и шкивы на наличие влаги);
• слабое натяжение ремня (на помощь придет регулировка, читайте ниже);
• низкое качество ремня, бывает прям дубовый ремень (кстати, в мороз затвердевает).

Большинство автомобилей в зимнее время года издают свист при заведении мотра, а прогретая машина уже не свистит – признак задубевшего ремня.

Видеоролик ниже может спасти вам в экстренной ситуации: если вдруг рвется ремень в дороге, а запасной отсутствует – на помощь вам придет обычный ремень или галстук! Подробно смотрите в ролике и мотайте на ус, мало ли, всякое в жизни пригодится.

Как произвести замену генератора на ВАЗ 2107

Замена генераторной установки требуется в тех случаях, когда устройство уже не вырабатывает необходимого количества тока для систем-потребителей. Самыми частыми причинами замены установки считаются следующие неисправности и поломки:

• сгоревшая обмотка;
• межвитковое короткое замыкание;
• деформация корпуса генератора;
• выработка ресурса.

Практически всегда проще и выгоднее заменить генератор на новый, нежели проводить его ремонт.

Подготовка инструмента

Для демонтажа и последующего монтажа генератора на ВАЗ 2107 потребуется типовой набор инструментов, который обычно есть в гараже у каждого водителя:

• гаечный ключ на 10;
• гаечный ключ на 17;
• гаечный ключ на 19;
• монтировка или специальная лопатка для монтажных работ.

Иных приспособлений или приборов не потребуется.

Демонтажные работы

Удалять генератор с «семёрки» рекомендуется после того, как мотор остынет. Сразу после езды работать с автомобильными агрегатами не рекомендуется ввиду высоких температур и риска получения травм.

Непосредственно перед снятием генератора потребуется демонтировать правое переднее колесо, так как добраться до установки можно только из-под низа машины через правое крыло.

Обязательно нужно надёжно зафиксировать положение автомобиля домкратом и вспомогательными приспособлениями (пеньки, подставки), чтобы исключить риск падения машины во время работы.

Ход работ сводится к последовательному выполнению следующих действий:

1. Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
2. Гаечным ключом выкрутить гайку крепления до половины.
3. Открутить гайку на кронштейне, но не снимать её со шпильки.
4. Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
5. Убрать ремень с посадочных шкивов, удалить его из зоны работы.
6. Отсоединить все поступающие провода к корпусу генератора.
7. До конца открутить гайки крепления.
8. Потянуть генератор на себя и вытащить его из-под кузова.

Фотогалерея: основные этапы работы

Сразу же после демонтажных работ следует осмотреть место посадки генератора. Все места состыковок и креплений нужно очистить от грязи, при необходимости обработать ацетоном.

Соответственно, монтаж нового генератора нужно будет проводить в обратной последовательности, при этом особенное внимание уделяя натяжке нового ремня

Размеры ремней генераторов

#1 BAPE

Пользователи
47 сообщений
Регистрация 30-Август 12

подскажите где найти ремень генератора, но на пару см длиннее, так вышло что мой порвался и я его выкинул, не глянув размер. болт регулировки гены находился в самом низу,когда я начал ставить обычный вазовский ремень, то он не налез.на максимум подвинуть не могу, гена упирается одним участком к мотору

напоминаю, обычный 938, а волговский 1025 очень длинный

#2 Папинька

Неактивированные
716 сообщений
Регистрация 23-Февраль 12

#3 WAZ

Модераторы
5 679 сообщений
Регистрация 27-Январь 08

#4 BAPE

Пользователи
47 сообщений
Регистрация 30-Август 12

#5 maxsinner82

Пользователи
581 сообщений
Регистрация 06-Март 10

Создал эту тему, так как часто занимаюсь доработками своей машинки. Установка бехогенератора дала понять что родной ремень слишком длинный, а москвичевский, наоборот, короткий. Пришлось брать старый ремень и бегать по нескольким магазинам. Что-то нашел, но размер забыл (гляну как доберусь до авто). Может кто-то имеет доступ к каталогам ремней или есть другая практика. Давайте сбрасывать сюда проверенную информацию о размерах моноклиновых ремней генератора которые бывают в продаже. Желательна также информация на каком авто стоит данный ремень.

Марка авто |Ширина|Толщина|Длина

Москвич-412ИЭ», «Москвич-2140» | 8,5 | 8 | 875 Газель | 11 | 10 | 900 2101-1308020 гладкий старого образца | 10 | 8 | 944 2107-1308020 зубчатый нового образца | 10,7 | 8 | 944

Сообщение изменено: maxsinner82, 10 Февраль 2014 – 15:52. Грамматика хромает!

#6 Бакс

Модераторы
12 554 сообщений
Регистрация 23-Август 06

• Откуда: Чернигов
• Авто: 01, 2106-2шт, 21213, BMW, Audi

АВТОЗАПЧАСТИ ВАЗ (завод и Европа ) и ИНОМАРКА, В НАЛИЧИИ И ПОД ЗАКАЗ, доставка из ОАЭ, Европы, США. Огромный ассортимент масел: MOTUL, KROON OIL, COMMA, VATOIL, ZIC, LIQUI MOLY, CASTROL и множество других ПИШИТЕ В ЛИЧКУ или ЗВОНИТЕ 07311ноль2000

#7 maxsinner82

Пользователи
581 сообщений
Регистрация 06-Март 10

#8 sashaboss

Пользователи
419 сообщений
Регистрация 23-Январь 13

Размеры ремней, применяющихся на двигателях автомобилей и тракторов.

Тип ремня Марка двигателя или машины Тип ремня Марка двигателя или машины 1-8,5х8-600 Снегоход «Рысь» 1-11х10-1775 ГАЗ-66, 71, 73, ПАЗ-3205 1-8,5х8-665 Снегоход «Буран», ЯМЗ-238ЕК и 238АК (комбайн «Дон») 1-8,5х8-833 ГАЗ-53А. ГАЗ-53-2, ЗМЗ-53, УМЗ-451МГ, МП, ЭД-181Т, М-40«Москвич-2138», «Москвич-2136») 1-8,5х8-850 «Москвич-412Э», «Москвич-2136», ЯМЗ-236, ЯМЗ-238 1-8,5х8-875 М-412Э (Москвич-412ИЭ», «Москвич-21251», «Москвич-2140», «Москвич-2137») 1-8,5х8-933 «Запорожец ЗАЗ-965», А-01М (Т-4А), А-41(ДТ-75М) 1-8,5х8-1018 ГАЗ-21, ГАЗ-24 «Волга», ГАЗ-13, ГАЗ-31 «Чайка», СМД-60 (трактор Т-150), МеМЗ-963П 1-8,5х8-1030 УМЗ-451,УМЗ-4146, Волга-2410, 31029, РАФ, Газель 1-8,5х8-1120 СМД-23/24, 31/32, Урал-744, Дон 1-8,5х8-1235 Стиральная машина «Веста» 1-11х10-1600 ЗМЗ-6506, ЗМЗ-3402, СМД-72,74 1-8,5х8-1250 КАМАЗ, ЯМЗ-740, УРАЛ-745 1-8,5х8-1320 ЯМЗ-740, КАМАЗ, УРАЛ-843, 744, 1320, 43223, ЗИЛ-133ГЯ 1-10х8-715 ВАЗ-2108, 2109 с повышенным ресурсом, «Ока» 1-10х8-820 ВАЗ-1111 генератора 1-10х8-944 ВАЗ-2101-2107, Нива-2121, Жигули(01-06), МЕМЗ-966(ЗаЗ-966) 1-11х10-750 Татра, Икарус 1-11х10-900 ЯМЗ_841, 842, МАЗ-14, Газель, ГАЗ-14 1-11х10-950 ЯМЗ-236, ЯМЗ-238, Д-651-11х10-1045 ГАЗ-53, БаЛАЗ-75211 ,КрАЗ-960, 6443, 6505, 6437, Урал-745, ЯМЗ-236М2(238М), ЯМЗ-238НД, ЗМЗ-73, 24Д, 3402, 3403 1-11х10-1650 ЗИЛ-133, ЗМЗ-65-06, ЗМЗ-3402, СМД-17К/18К 1-11х10-1100 Икарус, МАЗ-6422, ЗИЛ-114, Урал-744, СМД31/32 1-11х10-1150 ГАЗ-52-94 1-11х10-1775 ГАЗ-66, 71, 73, ПАЗ-3105 1-11х10-1120 СМД-23/24, 31/32, Урал-744 1-11х10-1180 ЯМЗ-840, 841, 8421, 8423, 8424, 238АК, 238ЕК 1-11х10-1220 ЗИЛ-157КД, ЗИЛ-645, ЗМЗ-14, ГАЗ-14 1-11х10-1230 Икарус, Бычок, ЗИЛ-645, 157КД, ЗМЗ-14, ЗМЗ-505-10 1-11х10-1280 ЗИЛ-114 ,117, 4104, 41 1-11х10-1400 ЗИЛ-118КА, ПАЗ-672, 3203, 3205, ЛАЗ-698, ЛиАЗ-5251, ГАЗ-66, ЯМЗ-8401 1-11х10-1450 ПАЗ-672, 3201, ЗМЗ-66-92, ЗМЗ-3403 1-11х10-1500 ПАЗ-3205, ЗИЛ-118, СМД-18Н, ДТ-75, ТБ-1М, СМД-21/22 (комбайны «Нива», «Сибиряк»), СМД (тр. ЛТЗ-155) К главным критериям оценки ремней генератора относятся: длина; ширина; толщина; профиль.

Сообщение изменено: sashaboss, 11 Февраль 2014 – 09:52.

сто ваз осуществляет следующие виды услуг

сто ваз осуществляет следующие виды услуг:

ремонтируем ваз-2106, −21061, −21065

устройство, обслуживание, диагностика, ремонт.

все работы в цветных фотографиях.

двигатели — четырехцилиндровые, рядные, четырехтактные, бензиновые, рабочим объемом 1,5 л (ваз-21061, ваз-21065-01) или 1,6 л (ваз-2106, ваз-21065-00) и мощностью (по гост 14846) соответственно 71,4 и 74,5 л. с.

в приложении приведены инструменты, смазочные материалы и эксплуатационные жидкости, манжетные уплотнения, подшипники, моменты затяжки резьбовых соединений, лампы, а также схемы электрооборудования.

профессиональный ремонт карданных валов любой сложности.

— ремонт карданных валов на импортные и отечественные автомобили.

— динамическая балансировка карданных валов.

— в ремонте карданных валов используются только высококачественные запчасти и материалы: крестовины.

Шрусы. Подвесные подшипники. Эластичные муфты и др.

генератор на ваз-2106 не работает.

dennica 24.04.2008, 16:45

когда менял масло увидел что 2 провода были просто не вставленны, вставил.

cannabis 24.04.2008, 17:24

не перепутать не мог, что такое таблэтка и щетка?

леха207 24.04.2008, 17:29

маловероятно, что это диодный мост. На днях на четверке ремонтировал ганерато с пробитым диодным мостом — там симптомы были несколько другие — горела красная лампа и стрелка напряжения в бортовой сети металась вправо-влево.

здесь скорее всего щетки плохие

совет: проверь напряжение на генераторе, предварительно отсоединив его от бортовой сети.

п. с. найди знакомого хорошего — ремонт генератора — недорогое удовольствие. Даже если пробит мост и изношены щетки вместе с работой и запчастями уйдет рублей 500 (не на станции конечно ).

Ремень привода генератора авто ВАЗ

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Давайте сегодня поговорим про ремень привода генератора, авто ремкомплект, который всегда надо держать в запасе. Ремень приводов это эффективно дешевое средство для передачи вращения, которое создается движением вала двигателя, к вспомогательным агрегатам двигателя например генератора.

Одним резиновым ремнем привода приводиться в движение сразу несколько агрегатов: генератор, помпа, ГРМ, насос ГУРа, компрессор кондиционера, вентилятор радиатора. При эксплуатации автомобиля необходимо регулярно проверять состояние резины, также натяжение. Чтобы избежать поломок мотора, нужно проводить замену резиновых ремкомплектов в соответствии с инструкцией обслуживания машины. Видео:

Автомобильные резиновые привода просто говоря ремешки, бывают несколько видов — широкие, узкие, зубчатые, гладкие у каждой машине свои по размеру и форме. Для уменьшения износа боковых частей и придания целостности применяются обернутые, в качестве наружного покрытия применяются хлопок с нейлоном. Зубчатые ремешки дают усилия с помощью поперечных зубьев и приводящего механизма, сохраняя заданное расположение валов. При эксплуатации автомобиля их не рекомендуется смазывать маслом, они фактически не растягиваются и не вибрируют, служат дольше гладких.

С совершенствованием технологий стали производить различные виды ремкомплектов. Для инжекторных авто производятся многоручьевые широкие, которые состоят из нескольких сваренных между собой приводных ремешков. За счет этой конструкции идет равномерное распределение нагрузки между ручьями, в результате ремкомплекты резинотехнических изделий имеют повышенный срок эксплуатации автомобиля. Он может одновременно крутить шкив генератора, ГУРа, компрессора кондиционера.

Клиновый ремешок предназначен для точного совпадения скоростей вращения шкивов агрегатов. Хорошие приводные свойства имеют двухсторонние клиновые ремни. Для передачи высоких мощностей используются поликлиновые резиновые привода, которые внизу имеют зубья, а вверху плоские.

Прежде чем купить ремни автомобилей Лада или другие авто ремкомплекты резинотехнических изделий необходимо посмотреть такие параметры, как профиль, ширина, шаг, количество зубьев, хорошее качество, размеры по ширине длине должны соответствовать марки эксплуатируемого механизма.

• 2101-1308020 гладкий старого образца размер 10х8-944
• 2107-1308020 зубчатый нового образца 10,7х8-944

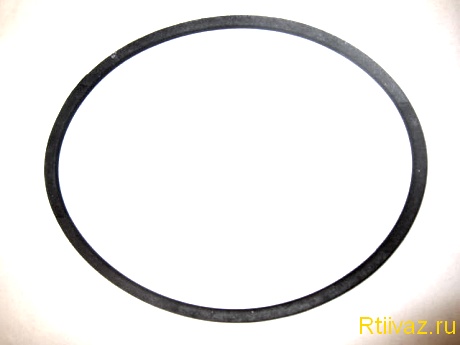

Лада 2101-2107 «гладкий» старого образца, размер 944

Лада 2101-2107 «зубчатый» нового образца, размер 944

Далее идут фотографии зубчатого нового образца и старого гладкого резинового привода генератора, помпы, вентилятора радиатора от автомобилей ВАЗ 2108 — «восьмерок» до -21099 «девяносто девятых» с карбюраторными двигателями.

• 2108-3701720 размер ст/обр. гладкий 10х8-715
• 2108-3701720-01 размер нов/обр. зубчатый 10,7х8-715

Лада 2108 карбюраторные «гладкий» старого образца, размер 715

Лада 2108 карбюраторный двигатель «зубчатый» нового образца, размер 715

Фото резинового привода многоручьевого широкого, для передачи вращения вспомогательных агрегатов двигателя инжекторного автомобиля ВАЗ от 2108 -до 2115.

21082-3701720 размер — 698

Лада 2108 -2115 размер 698 «широкий»

Фотография резинового привода многоручьевого широкого для передачи вращения вспомогательных агрегатов двигателя инжекторного автомобиля ВАЗ от 2110 — до 2112 без ГУРа и кондиционера.

Лада 2110 -2112 размер 742 «широкий»

Видим далее фотографию ремешка привода навесных агрегатов автомашины Калина-1118 без ГУРа и кондиционера. С кондиционером такой же, как на картине, но размер немного больше.

• 1118-1041020Р размер — 882 (без ГУРа и кондиционера)
• 4091.1308020-01 размер от 995 до 1054 (1118 с кондиционером)

Лада Калина размер 882 «широкий»

Фото картина поликлинового ремешка много ручейкового широкого для передачи вращения вспомогательных агрегатов двигателя инжекторного автомобиля от ВАЗ 2110 «десятки» — до 2112 «двенашки»; 1118-Калина и 2170-Приора с ГУРом.

2110-1041020Р размер — 1115

Лады ваз 2110-12, Приора 2170 с ГУРом размер — 1115

Заканчиваем частичный показ фотографии резиновым приводом компрессора автомашины Лада ВАЗ 2110-2112 с кондиционером.

2110-8114096Р размер — 1125

Виды ремней

Особенности конструкции двигателя приводят к тому, что ремни бывают тоже разные. В частности, меняться может размер ремня генератора и его форма. Также от конструкции зависит и цена изделия. Размер зависит от конкретной модели автомобиля, и далеко не все ремни являются взаимозаменяемыми.

• клиновидные;
• зубчатые;
• поликлиновые.

Клиновидные ремни самые простые. Они устанавливаются в различных моделях ВАЗ и других отечественных автомобилях. Название связано с трапециевидной формой изделия. Такой ремень способен передавать огромные усилия и выдерживать большие нагрузки. Однако, он не предрасположен к перегибам и его использование ограничено одним или двумя узлами.

Зубчатые ремни представляют собой разновидность предыдущего типа с поперечными канавками. Такая конструкция обладает повышенной точностью передачи и может использоваться в работе ГРМ.

Поликлиновые ремни на своей рабочей поверхности имеют несколько продольных бороздок. По своей конструкции они напоминают несколько клиновидных ремней. Обладают большей гибкостью и используются для обеспечения крутящим моментом несколько агрегатов. Схема установки таких ремней зависит от конструкции автомобиля.

Особенности и проблемы

Приводной ремень имеет сложную структуру, которая призвана обеспечивать его основные качества — гибкость, долговечность, износоустойчивость. Основным материалом для изготовления ремней служит специальная резина (в некоторых случаях другие материалы), армированная полимерными нитями — очень прочными и эластичными.

Основными проблемами, связанными с использованием ременных передач, является обрыв, расслоение, провисание или же износ. Такое, чтобы ремень порвался, происходит довольно редко. В основном это связано с клином одного из элементов, на который передается усилие от коленвала. Как правило, чаще всего выходит из строя подшипник генератора и происходит обрыв. Расслоение ремня возникает за счет нарушения геометрии всей конструкции.

Замена ремня генератора позволяет избежать многих проблем, в том числе сильного износа и провисания, когда он свистит, проскальзывая на шкивах.

Замена и обслуживание

Обслуживание привода генератора сводится к регулярной проверке натяжения ремня путем нажатия на указанном в инструкции расстоянии. Также проводится визуальный осмотр на предмет расслоения или других видов разрушения. Это позволит своевременно отрегулировать натяжной ремень генератора с помощью ролика натяжителя и избежать многих проблем в дальнейшем.

Замена ремня производителем регламентирована при пробеге в 50-60 тысяч километров. Установить ремень грм можно своими силами в любой автомобиль, имея определенный опыт и смекалку. По крайней мере самостоятельная замена будет стоить вам гораздо дешевле услуг СТО.
