Почему постоянно работает вентилятор охлаждения ваз 2115

Описание ДТОЖ и ДВВ

Где находится и включения вентилятора в 2109 с двигателем инжектор или карбюратор, что делать, если устройство не работает? Для начала разберем основные вопросы касательно предназначения, устройства и принципа действия.

Предназначение и функции

Основное назначение ДВВ заключается в активации и деактивации вентилирующего устройства на радиаторе двигателя с целью охлаждения силового агрегата. Устройство включает и отключает вентилятор в учетом температуры жидкости в охладительной системе. На инжекторных машинах это ДТОЖ, включение и выключение вентилятора контролирует мозг по показаниям этого датчика.

Что касается контроллера ТОЖ в ВАЗ 21093, то этот девайс предназначается для выведения показаний о температуре антифриза на приборной панели автомобиля в салоне. С его помощью водитель может узнать о возможном перегреве силового агрегата.

Место расположения

Что касается расположения, то в моделях 2108, 2109 и 21099 ДТОЖ располагается между головкой блока цилиндров мотора и термостатом, в частности, на впускном шланге. ДВВ устанавливается в резьбовое отверстие расширительного бачка с охлаждающей жидкостью. Если смотреть по ходу движения авто, то емкость с хладагентом устанавливается справа.

Принцип работы

Для начала рассмотрим принцип действия контроллера температуры антифриза. Этот девайс являет собой термистор-резистор, работающий с отрицательным коэффициентом. Величина сопротивления в данном случае может быть измерена в результате снижения или роста температурного диапазона. Когда происходит нагрев двигателя автомобиля, сопротивление на устройстве уменьшается, а когда силовой агрегат остывает, то эта величина увеличивается. К примеру, когда двигатель полностью прогрет, значение сопротивления на девайсе составляет 180 Ом, а при низких отрицательных температурах (-40 градусов) этот показатель увеличится до 100700 Ом.

Когда водитель активирует зажигание, повернув ключ в замке, управляющий модуль (ЭБУ) начинает подавать напряжение на контроллер с помощью резистора. Сам ДТОЖ, как сказано выше, это термистор, соответственно, поступающее напряжение поменяется в соответствии с температурой жидкости. Когда данная величина снижается, управляющий модуль анализирует это, в соответствии с чем определяется нужный объем топлива для впрыска в цилиндры. При прогреве автомобильного мотора объем топлива, использующегося для впрыска, будет падать.

Почему не работает вентилятор охлаждения на ВАЗ-2113, 2114, 2115

Вентилятор предназначен для создания искусственного воздушного потока, направленного на радиатор двигателя с целью охлаждения циркулирующей в нем жидкости. При скоростном движении автомобиля особой надобности в нем, конечно, нет, однако на малых скоростях, а также когда автомобиль простаивает с работающим двигателем, без него не обойтись.

Вентилятор радиатора включается по сигналу электронного блока управления на основании данных, полученных с датчика температуры, срабатывающего при нагреве охлаждающей жидкости до 103-1050С. В автомобиле ВАЗ 2114 вентилятор расположен в моторном отсеке с тыльной стороны радиатора.

Причины неисправностей

Вентилятор может не включаться по следующим причинам:

• неисправен привод (электродвигатель) вентилятора;
• перегорел предохранитель;
• вышло из строя реле;
• обрыв электропроводки;
• отсутствие контакта в разъеме датчика температуры;
• неисправен датчик температуры.

Поиск причин

Диагностику неисправности вентилятора следует начинать с него самого. Для этого отключите разъем на вентиляторе и подключите его, соблюдая полярность, напрямую к клеммам аккумулятора. Если он включится, значит, привод исправен, причину нужно искать дальше. Если же вентилятор не заработает, причина именно в нем. Но давайте по порядку.

Вентилятор не включился. Проверяем целостность проводки и состояние контактов на датчике. Если все в порядке, переходим к предохранителю и реле вентилятора. Они расположены под капотом с левой стороны ближе к водителю, в монтажном блоке.

Предохранитель F4 на 20A, идет сдвоенный, на звуковой сигнал и вентилятор охлаждения (очень легко проверить, если нет звукового сигнала и не работает вентилятор, то скорее всего виновник он).

Проверить предохранитель можно обыкновенным автотестером. С реле дело обстоит сложнее. Чтобы убедиться, что дело не в нем, лучше где-нибудь раздобыть на сто процентов рабочее реле и на время установить его в посадочное гнездо для проверки. Если и с ним вентилятор не заработал, идем к датчику.

Если датчик обесточить, контроллер должен запустить вентилятор в аварийном режиме на постоянный обдув. Отключите от него разъем, и включите зажигание. Включение вентилятора будет сигнализировать о том, что датчик вышел из строя и требует замены.

Когда необходимо менять вентилятор

Если причина все же в самом вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается и так, что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше не экспериментировать и заменить весь привод.

Категорически запрещается эксплуатировать автомобиль с неработающим вентилятором охлаждения. Перегрев охлаждающей жидкости неминуемо приведет к разрушению резиновых патрубков и шлангов, а также прокладок ГБЦ и клапанной крышки. Кроме этого, высокая температура двигателя может стать причиной разрушения элементов поршневой группы.

Сколько стоит вентилятор охлаждения на ВАЗ 2114

Купить новый вентилятор охлаждения на ВАЗ 2114 можно за 1500-2500 рублей. Работа по замене этой детали на СТО обойдется в 300-400 рублей. Но на это можно и не тратиться. Демонтаж старого и установка нового вентилятора в домашних условиях займет не более 30 минут.

Замена

Инструменты:

• торцевой ключ на 10;
• торцевой ключ на 8;
• отвертка с крестовой битой.

Порядок выполнения

1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
2. Открываем капот, отключаем минусовую клемму.
3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
8. Отключаем колодку проводов на разъеме вентилятора.
9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
11. Ставим на его место новый.
12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
13. Дальнейший монтаж производим в обратном порядке.

Установив новый вентилятор, запустите двигатель, и дайте ему прогреться до включения вентилятора. Это может занять 3-5 минут. По истечении этого время вентилятор должен включиться. Если это произошло, не глушите двигатель, проверьте, несколько циклов его включения-отключения.

Что делать — при включении зажигания срабатывает вентилятор

Если на автомобиле при включении зажигания срабатывает вентилятор, значит, с системой включения вентилятора не всё в порядке. Узнаем, отчего может такое происходить, и какие действия стоит предпринять в этих случаях.

Различают несколько причин, когда при включении зажигания срабатывает вентилятор:

• Проблема в ДВВ или его фишке;
• Не работает реле (если датчик подключен через него);
• Проблема в ДД (датчик давления);
• Обрыв проводки.

Датчик включения вентилятора (ДВВ) занимает в системе охлаждения ДВС не последнее место. Он в ответе за вовлечение в работу вентиляторов, поставленных на радиаторе и задействуемых, когда температура ОЖ возрастает и стандартного охлаждения для мотора явно становится недостаточно.

Если ДВВ бывает подключен непосредственно к зажиганию, а не к реле, то рекомендуется провести другую схему, заменив датчик. Датчик, подключённый непосредственно к зажиганию, может работать не корректно. На некоторых моделях авто он интегрируется с реле, что выглядит заметно надёжнее.

Схема выглядит в этом случае следующим образом:

• Минус вентилятора проводится напрямую от АКБ, плюс – от аккумулятора через реле (также возможно осуществить подключение плюса напрямую от зажигания);
• Датчик тоже интегрируется с реле с одной стороны, и с массой (любой частью кузова авто) – с другой.

Очевидно, что если датчик отвечает за включение вентилятора на автомобиле, то несвоевременное задействование системы вполне может быть вызвано порчей элемента. Рассмотрим, из чего состоит датчик.

Его устройство несложное. Биметаллическая пластина устанавливается в нижней части датчика. Она изготовлена так, чтобы при повышении температуры ОЖ, деформировалась и воздействовала, тем самым, на контакты устройства.

Что касается схемы включения датчика:

• Пока ОЖ не нагрелась, датчиковая пластинка ровная, не движется;
• Как только температура ОЖ возрастает (доходит до определённого уровня), пластина деформируется, а контакты замыкаются.

Примечательно, что на разных автомоделях ДВВ ставятся на ту или иную температуру задействования.

ДВВ бывают двух типов: рассчитанные на 1 скорость вращения и модели, рассчитанные на 2 скорости вращения.

Как правило, все современные авто оборудуются ДВВ с 1-скоростной системой включения, хотя и 2-скоростные датчики не редкость. Интересно будет отметить, что на таком ДВВ при достижении определённого уровня градуса вентилятор включается на первую скорость вращения. Вторая скорость задействуется и скорость вращения вентилятора, соответственно, повышается, в том случае, когда температура ОЖ продолжает расти.

Порча ДВВ – это не только проблемы при включении зажигания, но и перегрев мотора, и другие неприятные моменты. По этой причине в первую очередь, если при включении зажигания включается вентилятор, следует протестировать функциональность датчика.

Протестировать функционирование ДВВ можно самостоятельно. Для этого нужно подвесить снятый датчик над кастрюлей, в которую налита вода. ДВВ соединить заранее двумя проводами с тестером для прозвонки (мультиметр).

ДВВ должен срабатывать при нагревании воды в кастрюле. Рекомендуется заранее изучить технические характеристики ДВВ, чтобы правильно протестировать датчик. Например, одни из них рассчитаны на включение после 93 градусов по Цельсию, другие – после 100 гр и т.д.

Причины неисправностей

Вентилятор может не включаться по следующим причинам:

• неисправен привод (электродвигатель) вентилятора;
• перегорел предохранитель;
• вышло из строя реле;
• обрыв электропроводки;
• отсутствие контакта в разъеме датчика температуры;
• неисправен датчик температуры.

Поиск причин

Диагностику неисправности вентилятора следует начинать с него самого. Для этого отключите разъем на вентиляторе и подключите его, соблюдая полярность, напрямую к клеммам аккумулятора. Если он включится, значит, привод исправен, причину нужно искать дальше. Если же вентилятор не заработает, причина именно в нем. Но давайте по порядку.

Вентилятор не включился. Проверяем целостность проводки и состояние контактов на датчике. Если все в порядке, переходим к предохранителю и реле вентилятора. Они расположены под капотом с левой стороны ближе к водителю, в монтажном блоке.

Предохранитель F4 на 20A, идет сдвоенный, на звуковой сигнал и вентилятор охлаждения (очень легко проверить, если нет звукового сигнала и не работает вентилятор, то скорее всего виновник он).

Проверить предохранитель можно обыкновенным автотестером. С реле дело обстоит сложнее. Чтобы убедиться, что дело не в нем, лучше где-нибудь раздобыть на сто процентов рабочее реле и на время установить его в посадочное гнездо для проверки. Если и с ним вентилятор не заработал, идем к датчику.

Если датчик обесточить, контроллер должен запустить вентилятор в аварийном режиме на постоянный обдув. Отключите от него разъем, и включите зажигание. Включение вентилятора будет сигнализировать о том, что датчик вышел из строя и требует замены.

Когда необходимо менять вентилятор

Если причина все же в самом вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается и так, что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше не экспериментировать и заменить весь привод.

Рекомендуем: Как избавиться от воздушной пробки в системе охлаждения?

Категорически запрещается эксплуатировать автомобиль с неработающим вентилятором охлаждения. Перегрев охлаждающей жидкости неминуемо приведет к разрушению резиновых патрубков и шлангов, а также прокладок ГБЦ и клапанной крышки. Кроме этого, высокая температура двигателя может стать причиной разрушения элементов поршневой группы.

Сколько стоит вентилятор охлаждения на ВАЗ 2114

Купить новый вентилятор охлаждения на ВАЗ 2114 можно за 1500-2500 рублей. Работа по замене этой детали на СТО обойдется в 300-400 рублей. Но на это можно и не тратиться. Демонтаж старого и установка нового вентилятора в домашних условиях займет не более 30 минут.

Как решить проблему?

Решить данную неисправность можно двумя способами:

• На месте. Если нет времени выкручивать свечи, можно попробовать просушить их прямо в двигателе. Для этого перед стартом приоткройте дроссельную заслонку на 50 процентов. Благо на ВАЗ-2115 педаль акселератора механическая, с тросовым приводом. Так в камеру сгорания попадет больше воздуха. Свечи «продуются» автоматически. После запуска дроссельную заслонку можно закрывать. Но такой способ не всегда действенный. И тогда на помощь приходит второй метод.
• Самостоятельная сушка. В данном случае выкручиваются все четыре свечи. Важный момент – при снятии бронепроводов, пронумеруйте каждый из них. В противном случае мотор не заведется вовсе, так как будут нарушены фазы газораспределения. Просушить быстро можно домашним феном, установив его на максимальный режим обдува. Если позволяет время, можно проверить зазоры между электродами свечей. Когда данный параметр не совпадает с заводским, свеча не может выработать нормальную искру. Об этом мы говорим более подробно.

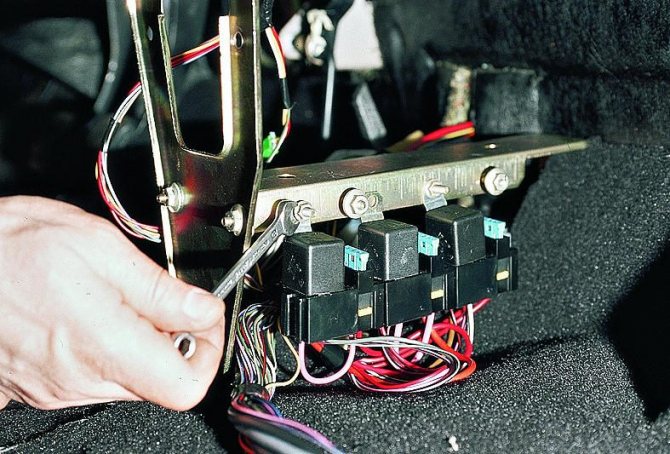

Где находится реле вентилятора

Оно располагается в дополнительном блоке.

4 – реле электровентилятора;

5 – электрического бензонасоса;

6 – реле зажигания.

Реле и предохранители могут иметь другой порядок следования. Поэтому нужно ориентироваться на цвет проводов. Главное реле всегда размещено снизу. Найдите реле, от которого тянется розовый тонкий провод с черной полоской. Он идет от главного реле через контакт 85. Будьте осторожны! Не перепутайте с красным тонким проводком, который тоже имеет черную полоску и тянется из контроллера. И найдите белый толстый провод с черной полоской (87 контакт). Здесь и находится реле вентилятора охлаждения. Рядом с ним всегда находится предохранитель. Он является элементом цепи.

Ваз 2115 как включить вентилятор принудительно

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Хотелось бы иметь кнопку принудительного включения вентилятора на радиаторе и чтоб с индикаторной лампочкой. Типа нажимаешь кнопку-вентилятор крутится, лампочка светится. а если вентилятор включился сам по датчику кнопка опять же должна светиться, а то бывает не слышно. Как это можно реализовать?

Поиск юзал не нашёл(

Ну это реле тока нужно

Просто параллельно выходу датчика вентилятора цепляешь плюс через кнопку и всё

andrmar писал(а): Ну это реле тока нужно

Никаких реле не нужно.

А если вентилятор тупо сгорел? В вашем случае получится ложное срабатывание контрольной лампы.

SQUALL писал(а): Просто параллельно выходу датчика вентилятора цепляешь плюс через кнопку и всё

Датчик при замыкании подаёт массу на реле включения карлсона, а не плюс.

параллельно вентилятору подключить лампу

А это уже у кого как реализованно

Ну это реле тока нужно. Я такое именно для автомобилей не видел. Это если ты хочешь чтобы именно работу отображала.

Без реле тока(датчика тока) отобразить именно работу вентилятора не удастся. Если в вентиляторе будет обрыв, то ничё не сработает. Если КЗ — сгорит предохранитель.

А параллельная лампа тоже будет гореть если тупо вентилятор сгорел,

А если только подачу питания то можно параллельно вентилятору подключить лампу и в салон.

Надеюсь мы поняли друг друга

Ну и по кой там реле? Одно уже стоит в монтажном блоке штатное на вкл. карлсона, ещё то куда?

Там не на вентилятор а на работу лампочек света.

Я когда себе эл. вентилятор делал, тоже о вопросе индикации работы думал.

Вообщем Extreme делай по заводской схеме. Только добавь на выход датчика радиатора «-» через кнопку. В салоне кнопку пихай куда больше нравится. Я у себя сделал так: Убрал гидрокорректор фар(не работает падла), и резистор, который включён последовательно с подсветкой приборов. Выпилил из пластика прямоугольничек. Закруглил углы. Вырезал отверстия «перьями». Обтянул карпетом. Вставил в него кнопку принудительного включения вентилятора и прикуриватель с коротким гнездом. И прикрутил на место где ранее находились ручка гидрокор. и регулировки яркости подсветки приборов. А лампочку повесь параллельно питанию вентилятора после реле. Будет тебе индикация( будем считать что вентилятор бессмертный).

85(по датчику) не поднялась. Сколько же машину греть нужно чтобы перегреть?

У меня кстати в последнее время стал часто включаться. Сейчас только встал в небольшую пробочку и всё — включается. Так же если пот расе выше 120-130 начинаешь ехать, тоже ползёт вверх температура. Раньше вроде такого не было. Мож зажигание немного не правильно установлено. Зимой когда ездил, вообще ни разу не включался. Щас к дому подъехал, пока ворота открыл, заехал, уже жужжит.

Вроде в какой-то машине реализовано следущее: Индикатор включенного света.вроде должен работать от присутствия нагрузки.вроде в десятке есть,может и в девятке. не помню на чем.

Скидываешь провода с АКБ, берёшь тестер. Снимаешь провода с датчика откусываешь клеммы, берешь новые клеммы и два куска нового провода (сечением 2.5 квадрата) длиной по полметра ( а лучче метр, с запасом) каждый.прикручиваешь параллельно проводам от датчика, напрессовываешь новые клеммы, надеваешь термоусадку.

Звонишь свежеприкрученные провода. тот который звониЦЦо на массу — напрессовываешь клемму и надеваешь покамест на реле (на один из силовых контактов). дальше берёшь пару проводков потоньше чтобы до салона хватило — це будет лампочка (точнее светодиод), соеденяешь с оставшимся проводом от датчика, напрессовываешь клемму и надеваешь на второй силовой контакт реле контакт реле. берёшь ещё пару проводов длиной до салона (сечением

1.5 квадрата) один соединяешь с о вторым тонким проводом, напрессовываешь круглую клемму и под болтик на клемму «+» АКБ, дальше разрезаешь его и в разрыв сажаешь управляющие выводы реле. Второй провод (1.5 квадрата который ) сажаешь на массу.

Итого — в салон идут два тонких провода — на светодиод и два провода по 1.5 квадрата — кнопка.

К светодиоду припаеваешь на длинную ножку резистор 1 килоом, а резистор к тонкому проводу, который идёт к «+» АКБ, короткую ногу на тонкий провод от второго силового контакта реле.

Два провода по полтора квадрата (у одного в разрыве управляющие контакты реле, второй тупо к массе прикручен )сажаешь на кнопку.

Проверяешь чтобы все клеммы и ноги светодиода были заизолированы термоусадками, прикручиваешь реле к правому брызговику, в салоне колхозишь дырки под кнопку и светодиод. Усё.

Источник

Возможные причины и их диагностика

Основные причины, из-за которых не работает вентилятор на ваз 2114, выглядят следующим образом:

• сгорел электромотор вентилятора;
• перегорел предохранитель;
• сломалось реле;
• произошел обрыв в проводке;
• окислились контакты датчика;
• вышел из строя датчик.

Контакты вентилятора ваз 2114

Для того, чтобы проверить электродвигатель вентилятора, достаточно отключить его от блока управления и запитать напрямую от аккумуляторной батареи. Если пропеллер начнет вращаться, значит мотор исправен, если нет, значит придется заменять сам вентилятор.

Следующим шагом в поиске поломки станет проверка предохранителя. Для этого следует найти 20 амперный предохранитель F4, размещенный в общем блоке. Его следует проверить мультиметром и, в случае необходимости, заменить на новый, аналогичный. Одновременно следует зачистить и контакты в гнезде предохранителя, ведь их окисление также может стать причиной неисправности.

Предохранители ваз 2114

Если предохранитель исправен, следует выполнить проверку реле вентилятора 2114. Сделать это можно двумя способами — прозвонить реле тестером (для этого реле должно быть в замкнутом положении) или заменить реле на новое, исправное.

Второй метод является наиболее предпочтительным, поскольку проверка мультиметром не всегда может дать точный результат. Если реле окажется сломанным, то заменить его следует точно таким же (установка вместо штатного реле каких-либо других устройств крайне нежелательна, поскольку в большинстве случаев их работа будет некорректной).

Проверка проводки

Если реле также исправно, то следует проверить проводку. Для этого достаточно прозвонить все провода, входящие в электрическую цепь вентилятора. В случае, если будет обнаружен обрыв, неисправный провод следует заменить, если же разрывов не обнаружено, то останется только одна возможная причина — датчик вентилятора ваз 2114.

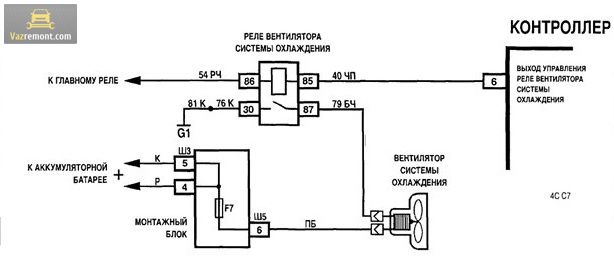

Схема электропитания вентилятора

Перед тем, как проверять сам датчик, следует проверить и зачистить его контакты — ведь при их окислении устройство будет работать неправильно либо не будет работать вовсе. Чтобы проверить сам датчик, его следует отключить от питания.

Если он работоспособен, то вентилятор включится и будет работать непрерывно (в аварийном режиме). После этого следует отключить разъем датчика, идущий на контроллер, и запустить двигатель.

Если вентилятор будет вращаться, значит датчик неисправен, и следует выполнить его замену.

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

Место расположения датчика ОЖ в ВАЗ 2109 Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой – чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой – отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

1. Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
2. Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
3. Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео – Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

1. Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
2. У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
3. Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
4. Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Устройство системы охлаждения и принцип включения вентилятора

Индикатор температуры двигателя

Прежде чем приступить непосредственно к рассмотрению температуры, при которой включается вентилятор охлаждения, стоит понять сам принцип работы. Так, охлаждающая жидкость циркулирует по системе и выводит тепло с двигателя в радиатор. Этот элемент, в свою очередь, проводит естественное охлаждение жидкости встречным потоком воздуха.

Прежде чем рассмотреть все факторы и температуру включения вентилятора стоит понимать устройство системы охлаждения и циркуляцию охлаждающей жидкости:

1 – элемент в виде пробки для бака расширения; 2 – расширительный бачок; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкост; 28 – датчик указателя уровня охлаждающей жидкости.

Какой должна быть температура двигателя?

Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

Схема включения вентилятора охлаждения

Но, учитывая регион эксплуатации и температуру окружающей среды, данная температура имеет свойства подниматься. Именно для этого автопроизводители придумали вентилятор системы охлаждения, который проводит дополнительное охлаждение жидкости в системе. Он приводится в работу при помощи датчика температуры, который определяет её в двигателе и расположен непосредственно на силовом агрегате.

Когда включается вентилятор на ВАЗ-2114

Таким образом, для нормального функционирования двигателя температура системы не должна подниматься выше 105 градусов. Именно такой показатель является отправной точкой включения вентилятора системы охлаждения. Эти данные забиваются в электронный блок управления, который как раз и регулируют работу вентилятора.

Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, затем датчик отдает сигнал на ЭБУ, который включает вентилятор и останавливает его, когда температура в системе стала 93-99 градусов Цельсия.

Датчик температуры охлаждения

В летнее и зимнее время, как показывает практика, вентилятор включается при разной температуре и на разный срок. Летом принудительное охлаждение будет включаться чаще, поскольку радиатор охлаждается горячим потоком воздуха. В зимнее время, вентилятор почти не включается или работа его ограничена малым сроком, поскольку природного охлаждения вполне достаточно. Поэтому основные поломки радиатора происходят в тёплое время года.

Что делать, если не срабатывает вентилятор охлаждения ВАЗ-2114 инжектор

Следует отметить, что если автомобиль двигается на больших скоростях, особой надобности в работоспособном вентиляторе, конечно же, нет. Но как только скорость движения авто снижается, а также когда автомобиль работает на холостых оборотах, без вентилятора просто не обойтись.

Этот прибор включается автоматически, как только на него подается сигнал от электронного блока управления. Этот сигнал основывается на данных, полученных от датчика температуры, который срабатывает в том случае, когда температура ОЖ поднимается до 103 градусов.

Возможные причины поломки

Если не срабатывает вентилятор охлаждения на ВАЗ-2114 (инжектор), этому могут послужить такие причины:

1. Двигатель вентилятора вышел из строя.
2. Предохранитель требует замены.
3. Не работает реле.
4. Оборвалась электропроводка.
5. Отсутствует контакт в разъеме температурного датчика.
6. Неисправность датчика температуры.

Поиск возможных причин неисправности вентилятора

Поиск возможных причин, почему не работает вентилятор на ВАЗ-2114, в первую очередь необходимо начинать с него самого. Для этого следует отключить разъем вентилятора и подключить его непосредственно к клеммам аккумуляторной батареи, сохраняя при этом полярность. Если вентилятор заработает, значит, он полностью исправен и причина кроется в чем-то другом.

Но в том случае, если вентилятор после проделанных манипуляций так и не включился, следует проверить, в каком состоянии находятся контакты датчика, а также цела ли проводка. Если и в этом случае все оказалось исправно – самое время провести проверку реле вентилятора и предохранителя. Обе эти детали располагаются под капотом автомобиля, ближе к водительской стороне в специальном монтажном блоке.

Следует отметить, что предохранители 20А и F4, отвечающие за вентилятор и звуковой сигнал, на ВАЗ-2114 сдвоенные. Поэтому если причина неработающего вентилятора кроется именно в предохранителе, то и звуковой сигнал работать не будет. Проверить работоспособность предохранителя можно при помощи самого обычного автомобильного тестера.

А вот с реле, к сожалению, придется повозиться.

Для того чтобы подтвердить либо исключить проблему реле, следует обзавестись аналогичным проверенным работоспособностью девайсом. Его нужно временно установить на место старого и проверить, начал ли работать вентилятор. Если и в этом случае чуда не произошло, переходим к осмотру датчика.

Обесточив датчик, вентилятор должен заработать в аварийном режиме и обеспечить постоянный обдув. Для этого отключаем датчик от разъема и включаем зажигание автомобиля. Если вентилятор, наконец-то, заработал, это свидетельствует о неисправности датчика. Последний, кстати, ремонту не поддается, а значит, его можно только заменить.

Когда нужно менять вентилятор на ВАЗ-2114

Если причина неработающего вентилятора кроется в нем самом, эту деталь еще можно попытаться отремонтировать. Как правило, проблема кроется в подшипниках. Но иногда бывает и так, что вследствие обрыва в обмотках либо замыкания выходит из строя сам двигатель вентилятора. Если это произошло, то лучше не пробовать ничего ремонтировать, а провести замену данной детали.

Кстати, ехать на автомобиле с неработающим вентилятором категорически запрещено. В результате такого действия охлаждающая жидкость может существенно прогреться, что приведет к полному разрушению патрубков и резиновых шлангов. Проехав небольшое расстояние с неработающим вентилятором, из строя также могут выйти прокладки головки блока цилиндров и клапанной крышки. Но и это еще не все. От перегрева двигателя могут быть разрушены и некоторые элементы поршневой группы.

Проще говоря, неработающий вентилятор (его стоимость, кстати, не так уж и велика) способен вызвать куда более серьезные проблемы, устранение которых повлечет за собой существенные материальные затраты. В среднем стоимость нового вентилятора для ВАЗ-2114 варьируется в диапазоне от 1,5 до 2 тысяч рублей. Работы по его замене в сервисном центре обойдутся еще порядка 500 рублей. Зато замена всех вышеуказанных деталей и прокладок может «потянуть» за собой не один десяток тысяч.
