Замена успокоителя цепи привода распределительного вала chevrolet niva

Последствия несвоевременной смены

При длительной эксплуатации автомобиля с растянутой цепью неминуем момент, когда она проскочит по зубцам приводных шестерен на одно или несколько звеньев. При этом нарушаются фазы газораспределения и минимальным последствием будет внезапная остановка двигателя. Если цепь проскочит на несколько звеньев, то тарелки клапанов встретятся с днищем поршня. При этом мотор получает сильные повреждения, которые исправляются только путем его переборки. Для ременного привода ситуация более опасная, поскольку ремень просто рвется и происходит встреча клапанов и поршней. В двигателях Опель в каждом цилиндре установлены по 4 клапана, поэтому ремонт такого мотора будет еще более дорогостоящим. Для предотвращения такой проблемы необходимо четко соблюдать регламент замены привода ГРМ.

Как произвести замену успокоителя цепи Шевроле Нива

Когда нужно менять успокоитель

Привод ГРМ в Шевроле Нива цепной. Между звездочками коленчатого и распределительного валов располагается цепь. Чтобы в процессе работы она не провисала, по бокам ее удерживают башмак натяжителя и успокоитель. Если хотя бы одна из этих деталей выйдет из строя – цепь начнет перескакивать через зубцы шестерни и бить по крышке блока цилиндров. Чаще всего страдает именно стопорная пластина, так как ей приходится выдерживать регулярную ударную нагрузку.

Есть два случая, когда стоит заменить эту деталь – она изношена или сильно повреждена. Понять, что узел работает неправильно, можно по признакам:

• металлический стук цепи при переменных нагрузках – вы можете услышать звон и лязг;
• стук в передней верхней части двигателя при работе;
• потеря мощности двигателя, которая особенно чувствуется при нажатии на педаль акселератора.

Как выбрать запасную часть

Для работы вам потребуется купить новый успокоитель, который для Шевроле Нива выпускается из разных материалов:

Традиционную металлическую запчасть автолюбители выбирают за устойчивость к нагрузкам и износу. Лучшим вариантом среди комплектующих из прочных металлов является тот, при котором рабочая поверхность выполнена из полимеров

При выборе обратите внимание, что слой из вулканизированной резины должен плотно прилегать к металлу, чтобы его нельзя было снять острым предметом. Недостаток этого варианта в том, что при поломке тяжелые металлические части успокоителя могут разлететься и испортить двигатель.
Пластиковая комплектующая обладает лишь одним недостатком – ее нужно менять чаще металлической

Она менее устойчива к износу. У этого варианта есть явные преимущества: при поломке пластик крошится на мелкие кусочки и не повреждает двигатель из-за малого их веса, по размеру такой успокоитель немного больше металлического, что увеличивает площадь его соприкосновения с цепью. Особенности конструкции пластиковой комплектующей позволяют сократить колебания цепи и снизить ударную нагрузку, поэтому служить она будет не меньше, чем классическая.

Что касается производителя, стоит обратить внимание на продукцию «РУСМАШ». Эта компания поставляет запчасти на горьковский и волжский автозаводы

Обратите внимание, что покупать деталь нужно только для Шевроле Нива. От других моделей ВАЗ комплектующие не подойдут – они иные по форме и площади соприкосновения с цепью.

Как производится замена детали

Подготовьте новую деталь и набор инструментов (плоскую длинную отвертку, отрез проволоки 25 см, набор рожковых и торцевых ключей). Установите автомобиль в светлом месте, откройте капот. Замена успокоителя проводится по инструкции:

Для начала вам необходимо снять экран с двигателя и удалить крышку с блока цилиндров. В процессе этой работы практически всегда повреждается прокладка, поэтому лучше всего заранее купить новую. Стараться сохранить старую смысла нет, потому что она не будет достаточно герметизировать блок.
Затем снимите натяжной валик. Для этого вам нужно открутить его крепление. Следите, чтобы шайба его не упала в поддон.
Удалите шестерню распределительного вала, не полностью сбрасывая с нее цепь.
Вы получили доступ к успокоителю, начинайте выкручивать его крепления с нижнего

Обратите внимание на положение болтов, обратно их нужно будет вкрутить на те же места.
Для того чтобы открутить верхнее крепление, соедините шестерню с цепью при помощи пластиковой стяжки. Открутите болт и извлеките успокоитель.
Крепко держите запчасть, чтобы не уронить ее в поддон с маслом, а затем осмотрите и отложите ее

Если вы не удержите комплектующую, то вам придется разбирать двигатель практически полностью, чтобы достать ее из поддона.

После того как вы извлекли успокоитель, обратите внимание на его состояние. При видимых повреждениях необходимо заменить этот узел

Не стоит ждать, пока деталь полностью выйдет из строя. Сборка двигателя после установки новой запчасти производится в обратном порядке. Места для вкручивания болтов успокоителя обработайте герметиком. Обратите внимание, что при сборке рычаги (коленчатый и ГРМ) должны быть выставлены таким образом, чтобы метки на них совпадали, а цепь нужно равномерно натягивать от одной шестерни к другой.

Метки грм шевроле нива

От того насколько правильно выставлены метки ГРМ на нива шевроле, зависит успешная работа цепи распредвала. Регулярная диагностика и контроль ее натяжения помогает вовремя предотвратить поломки и увеличить длительность эксплуатации двигателя.

При плановом ТО (если пробег составляет 100 тыс. км). При несовпадении риски на звездочке распределительного вала с отметкой на корпусе подшипников, выявленном в ходе диагностики фаз. При выходе из строя помпы, приводящей в движение «водяной насос». При повреждении цепи (износе, растягивании или образовании трещин), требующей срочной замены и регулировки по меткам.

Метки — это риски и насечки, расположенные на шестернях газового распределителя. Для наглядности, ниже приведен пример установки насечки на задающем зубчатом диске. Она совпадает с центром ДПКВ (датчика положения коленвала).

Отметки на шкиве распредвала фиксируют против отлива на корпусе подшипников, фиксирующего основной вал на платформе.

Подготовьте отвертку и гаечные ключи на «8» «13» и «10», приспособления для проворачивания коленвала и дополнительные детали:

Сальник (лобовой) Новую прокладку ГБЦ Прокладку помпы Натяжитель Планку-демпфер, ограничитель и успокоитель цепи Герметик Моторное масло и масленые фильтры Охлаждающую жидкость Уплотнитель коленвала Шестерни

Установка риски на ВАЗ-2123 (согласно стандарту) проводится на смотровой яме. Поставьте машину на стояночный тормоз. Под передние колеса подкладываются башмаки. Нужно помыть двигатель и подкрылки. Снимается воздушный фильтр. Сливается моторное масло, открутить масляный фильтр. Слить охлаждающую жидкость. Отвинчиваются крепления крышки клапанов. Для предотвращения вытекания машинного масла в области головки блока, рекомендуется заменить прокладки головки блока цилиндров. Путем вращения шкива коленвала выставляются риски на шестерне распредвала и подшипниках.

Если выемки не совпали, работы продолжаются:

Отгибаются «усы» стопорной шайбы. Откручивается фиксирующий болт с помощью ключа на «13», ослабляется положение звездочки распредвала. Включается первая передача на коробке скоростей, позволяя избежать прокруток при отвинчивании болта шестеренки коленвала. Крепление извлекается со стопорной шайбой. Для исключения падения болтов в поддон двигателя, следует воспользоваться ключом с глубокой головкой или открутить болт руками. Демонтируется натяжитель цепи с помощью отвертки. Его следует заменить при растяжениях или натяге, при плановом ТО, спустя 60-80 тыс. км пробега.

Снимается звездочка распредвала. Если натянуть ее на себя (расстояние 5-10 см), она извлечется вместе с цепью. Проверяется наличие износа зубьев звездочки, образующих форму перевернутой буквы «V». Деталь подлежит замене при наличии выемок на ведущей части зубьев. На исправном механизме цепочка сдвигается на зубцах. Шаг прокрутки — в один зуб. Звездочка с цепью ставится на фланец распредвала. При смещении цепи на звездочке, ее отверстия не совпадут со штифтом. Следует провернуть коленвал в заданном направлении до образования совпадений метки и штифта

Важно зафиксировать деталь болтом с шайбой (не закручивая до конца). После двойного проворачивания коленвала специальным ключом, проверяется размещение меток на шестерне распредвала и подшипниках. Если отметки соответствуют — их регулировка успешно завершена

Плотно закручиваются крепления звездочек коленчатого и распределительного вала

Если отметки соответствуют — их регулировка успешно завершена. Плотно закручиваются крепления звездочек коленчатого и распределительного вала.

При несовпадении, необходимо повторить действия.

Для наглядности полученного результата, предлагается посмотреть пример на фото.

В верхнем углу приведен обзор выемки, размещенной против сердечника ДПКВ. Внизу — звездочка на фланце. Точка виднеется напротив постели в алюминиевом блоке цилиндров.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Замена Успокоителя Цепи Нива Шевроле Видео

Замена амортизатора Chevrolet Niva

Успокаивающий на Chevrolet Niva находится в Крышка цилиндра, спереди. Замена щеток генератора Chevrolet Aveo. Замена щетки генератора Chevrolet niva. Крепится 2 болтами. Заменить демпфер Niva очень просто. YouTube. Если демпфер выходит из строя, это может вызвать резонансное воздействие на систему, цепь ослабнет, начнет очень сильно вибрировать и, в конце концов, зубья могут соскользнуть на шестернях распределительного вала во время работы. Нива. Видеоролики клуба / нивы заменяют карту замены гидравлического подъемника и стабилизатора цепи. В статье подробно описан процесс снятия демпфера цепи, заменяющего цепь Chevrolet Niva. Это в его Очередь может привести к сложным дилемм в моторной работе. В статье подробно описан процесс снятия и замены демпфера распределительного вала на Chevrolet Niva. Потому что это подходит замена стабилизатор цепи

Нива Шевроле может помочь избавиться от множества проблем в будущем.

Сама система натяжения цепи состоит из нескольких частей, которые могут быть изменены в случае неисправности:

1. Цепь клапана поезда
2. Загрузчик
3. Трубный питатель, вариант 2
4. 1-й вариант телефона
5. болт крепления трубки
6. блок натяжителя цепи
7. Зубчатый распредвал
8. контур демпфера
9. переходный элемент
10. крепление труб
11. датчик подключения управления масляная лампа под давлением
12. привод масляного насоса
13. привод коленчатого вала

Замена натяжителя цепи

Для замены натяжителя цепи требуется небольшой набор инструментов, включая отвертку и гаечный ключ на 10 ключей.

замена

гидравлический натяжительцепи механический, а такжезамена обувь наШевроле Нива их собственность.

Заменить демпфер Niva довольно просто

Замена Нива Демпфер

просто. Доставить все сразувидео Создатель ИМХО! Создатель не несет ответственности за ваши действия!

Замена осуществляется в несколько этапов:

крышка снята с головки цилиндров. Замена демпфера Niva достаточно проста. Все в видео по ИМХО! Автор не несет ответственности за ваши действия. Перед этим лучше внимательно изучить управление двигателем. без зарядки шевроле нива. Ремонт замены генератора Chevrolet Niva. Поскольку прокладка головки блока цилиндров может быть повреждена во время работы и может потребоваться ее замена.
Следующим шагом является снятие натяжителя с цепи привода распределительного вала.
затем звездочка отсоединяется от фланца распределительного вала. 5 Замена щеток Chevrolet Niva Расход топлива Разное. Все это не должно быть полностью отключено от цепи
Снять болты успокоительное . Замена натяжителя цепи ВАЗ 21214 Смотрите это видео, Замена демпфера Нивы. Вам нужно начать с самого низа.
Чтобы облегчить дальнейшую работу, вы должны подключить шестерню к цепи, как показано на рисунке ниже. Затем вы можете открутить верхний крепежный болт и полностью снять демпфер.
Предупреждение! При снятии заслонки держите его крепко рукой, чтобы он не упал в масляный поддон. Замена цепи ГРМ на Шевроле Нива. Замена демпфера цепи на автомобиль ВАЗ 2101-ВАЗ 2107. Видео замены демпфера заменяет демпфер цепи на классический ремонт Chevrolet Niva. В противном случае его удаление будет большой проблемой, так как потребуется дополнительный анализ движка.
После того, как демпфер полностью снят, его необходимо осмотреть. Если на его поверхности имеются сильные следы развития, они будут появляться в виде сколов и видимых трещин или другого повреждения корпуса

требуется полная замена этого компонента.
Важно помнить, что демпфер на двигателе Chevrolet Niva имеет немного другую форму, чем тот, который использовался ранее на двигателях ВАЗ. Поэтому вам следует купить устройство, предназначенное для установки на эту модель автомобиля.
После установки необходимо собрать все компоненты системы в обратном порядке.

Как производится замена детали

Подготовьте новую деталь и набор инструментов (плоскую длинную отвертку, отрез проволоки 25 см, набор рожковых и торцевых ключей). Установите автомобиль в светлом месте, откройте капот. Замена успокоителя проводится по инструкции:

Для начала вам необходимо снять экран с двигателя и удалить крышку с блока цилиндров. В процессе этой работы практически всегда повреждается прокладка, поэтому лучше всего заранее купить новую. Стараться сохранить старую смысла нет, потому что она не будет достаточно герметизировать блок.
Затем снимите натяжной валик. Для этого вам нужно открутить его крепление. Следите, чтобы шайба его не упала в поддон.
Удалите шестерню распределительного вала, не полностью сбрасывая с нее цепь.
Вы получили доступ к успокоителю, начинайте выкручивать его крепления с нижнего

Обратите внимание на положение болтов, обратно их нужно будет вкрутить на те же места.
Для того чтобы открутить верхнее крепление, соедините шестерню с цепью при помощи пластиковой стяжки. Открутите болт и извлеките успокоитель.
Крепко держите запчасть, чтобы не уронить ее в поддон с маслом, а затем осмотрите и отложите ее

Если вы не удержите комплектующую, то вам придется разбирать двигатель практически полностью, чтобы достать ее из поддона.

Этапы работ

В принципе, с заменой цепи ГРМ и установкой меток может справиться любой человек. Достаточно просто быть внимательными и аккуратным. Ниже представлена инструкция по замене цепи и выставлении меток на механизме.

Что нужно подготовить?

Для начала следует купить цепочку для устройства Нивы Шевроле. Чтобы не приобрести подделку, есть верный способ проверить элемент на качество. Возьмите цепочку в руки плашмя и выставьте руки перед собой. Если вы увидите, что ее концы начали провисать, и показатель провисания превысит 1 см, то элемент лучше не приобретать. То же самое касается того, если провисание детали будет неравномерным. Помимо этого, купите:

• сальник (лобовой);
• новую прокладку ГБЦ;
• прокладку помпы.

Поэтапная инструкция

1. Для начала следует установить Ниву Шевроле на ручной тормоз и демонтировать воздушный фильтр.
2. Отключите и сдвиньте в сторону трос воздушной заслонки, а также патрубки и электропривод.
3. Произведите демонтаж вентилятора, вал помпы, а также ремень генератора. Осмотрите ремень. Если на нем видны повреждения, то ремень следует заменить. Отсоедините защиту поддона и прочистите его переднюю крышку.
4. Гаечным ключом начните откручивать гайку храповика.
5. Демонтируйте клапанную пробку, а затем открутите шайбу винта шестеренки распределительного шкива.
6. Затем начните проворачивать коленчатый шкив, чтобы метки совпали на нем, а также на передней крышке ДВС. Также соблюдайте совпадение меток на корпусе подшипников и на шестеренках распределительного шкива.
7. Далее, необходимо демонтировать переднюю крышку мотора и вытащить успокоитель цепочки, а также открутить винт масляного насоса. Но вытаскивать его не нужно, достаточно только ослабить.
8. Затем следует снять механизм натяжения элемента. Для этого демонтируйте магистраль ММ, замените датчик давления и открутите гайки устройства. После этого натяжитель можно снять.
9. Демонтируйте винт на шестеренке распределительного шкива. Шестеренку можно снять. На этом разбор устройства закончен. Приступайте к монтажу новых деталей.
10. В первую очередь следует сменить сальник коленчатого шкива. Отработавший компонент нужно снять, а место установки зачистить от остатков старой детали. Возьмите новый сальник и смажьте его, для этого подойдет моторная жидкость. Установите его на место старого.
11. Теперь возьмите цепочку ГРМ и также смажьте ее. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал. Цепь следует натягивать от звезде к звезде, при этом соблюдая положение шкивов по меткам.
12. Осуществите монтаж натяжного компонента ГРМ, гаечным ключом затяните все гайки. Сделав это, опять проверьте совпадение меток. Винты на шестеренках также затяните.
13. После этого коленчатый шкив следует провернуть несколько раз, чтобы еще раз проверить положение меток. Установите ремень генератора. Если старый износился, то установите новый ремень.
14. Далее, необходимо установить прокладку ГБЦ, предварительно смазав ее. Установите головку блока, после чего закрутите все штифты и гайки крышки. Произведите замену роликов, если есть необходимость. Всю последующую сборку проведите в обратной последовательности.

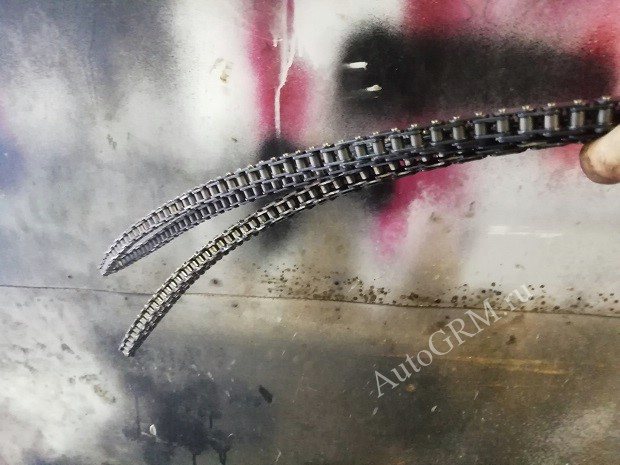

Снизу — старая цепь, сверху — новая

Метка на шкиве распредвала — должна быть напротив отлива на корпусе подшипников

Данная деталь

Конкретных сроков периодичности замены цепи ГРМ на Шевроле Нива не имеется. О растяжении детали свидетельствует характерный шум двигателя после того, как машина прошла 100 тыс. км или больше. Если цепь невозможно натянуть обычным способом либо она легко оттягивается от звездочки примерно на половину высоты зуба, это тоже свидетельствует о наличии проблем.

Критерием для замены может служить и проверка фаз.

Если метка на звездочке распределительного вала совпадает с меткой на корпусе подшипников РВ, а метка на шкиве коленвала в этот момент находится на 1 см ниже метки на передней крышке двигателя, цепь придется менять. То же самое нужно сделать при сколах втулок или обнаружении трещин щечек цепи Нивы.

Именно поэтому деталь нужно заменить. Слабая натяжка позволяет ей «проваливаться» между зубьями звездочек, создавая тот самый характерный шум двигателя. При колебаниях цепь может сломать успокоитель, уголок башмака, ограничительный палец.

Если же ненатянутая цепь газораспределения перескочит на пару зубьев, самой хорошей новостью в этот день станет заглохший двигатель Нива Шевроле. Либо же встреча клапанов с поршнями приведет к серьезной поломке мотора. Именно из-за этого рекомендуется чаще регулировать натяжение цепи на Шевроле Нива и заменять ее, как только нормально натяжка становится невозможной.

Натяжитель цепи. Установка.

При замене гидронатяжителя цепи, и установке механического натяжителя, я обязательно снимаю клапанную крышку, и после «выдергивания» чеки, делаю храповым ключом один целый оборот коленвала. Так можно избежать одного «подленького» момента. Провисшая цепь может выйти из канавок башмака натяжителя и успокоителя цепи, и если этого не заметить и не исправить, то возможны очень неприятные последствия (это касается однорядной цепи). Также в результате первого оборота, выбирается первичный провис цепи и как правило шток выходит сразу ещё на один-два щелчка, относительно первого отстрела.

Всю зиму слушал, как этот гад медленно но верно убивает цепь, ибо пока машина не прогреется хотя-бы до 50 градусов, гидронатяжитель саботирует свою работу, цепь пристукивает так нефигово. Почитал про автоматические натяжители, помониторил отзывы и решил ставить «Исай», был еще вариант «Пилот», но как бы не то что не хвалят, а просто редкостное…, а вот про «Исай» плохих отзывов не было))). А тут на Пасху машина просто сказала — да не поеду я больше… Мощность упала от слова «совсем», хотелось просто выходить из-за руля и толкать ее в малейшую горку. Разбор полетов прояснил, что успокоитель цепи разлетелся аж на четыре части, цепь перескочила на два (!) зуба судя по меткам. Ну, метки выставлены (притом, выяснилось, чтобы найти нижнюю, ту что на валу, надо подвиг совершить ибо не видно ее нифига), нижнюю отметил дополнительной риской нарисованной надфилем). И настал момент замены гидронатяжителя на автоматический.

Для тех, кто решится на такое действие, скажу сразу — Ребята! Не повторяйте моих ошибок, сливайте антифриз и снимайте термостат! Чтобы залезть под него и открутить верхнюю гаечку крепления натяжителя надо пальцы иметь сантиметров тридцать… а потом ее еще и обратно вкрутить желательно.

Последнюю неделю по утрам смущал звучок завода движка при первом пуске. И вот проблема диагностирована «на слух» (просто это уже не первый раз!).

Вышел из строя гидравлический натяжитель цепи (заводской). И это уже вторая поломка. В итоге цепь лупит по башмаку пока натяжитель набирает давление. Отсюда и звук. Закончится это тем же, что и в прошлый раз — облом башмака, он упадет куда-то там… в общем не хочу ждать этого чудо события.

Есть желание поменять натяжитель на механический. И сделать это самостоятельно. В машине уже многое знаю, делал. Но вот с натяжителем опыта нет.

Прошу, кто «в теме», кто ставил себе механический натяжитель рассказать чего как, дать совет, может ссылки на матчасть. Кому не жалко, прошу репост. Где-то до конца недели буду изучать что как, на выходных планирую поменять. После выложу отчет, как положено.

Всем откликнувшимся заранее спасибо!

Пошаговая самостоятельная замена цепи ГРМ Шевроле Нива

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Воздушные патрубки

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Крепление клапанной крышки.

Двигатель без клапанной крышки.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

Натяжной ролик кондиционера.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Натяжной ролик сервисного ремня

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Самодельный ключ.

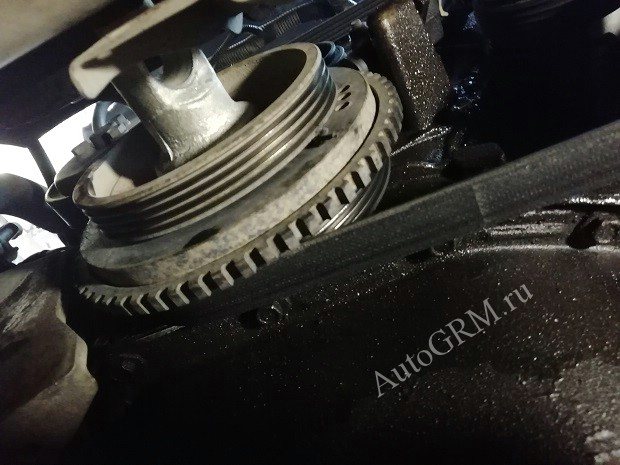

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Шкив коленвала.

Откручиваем обводной ролик.

Обводной ролик.

Демонтируем усилительную пластину.

Пластина.

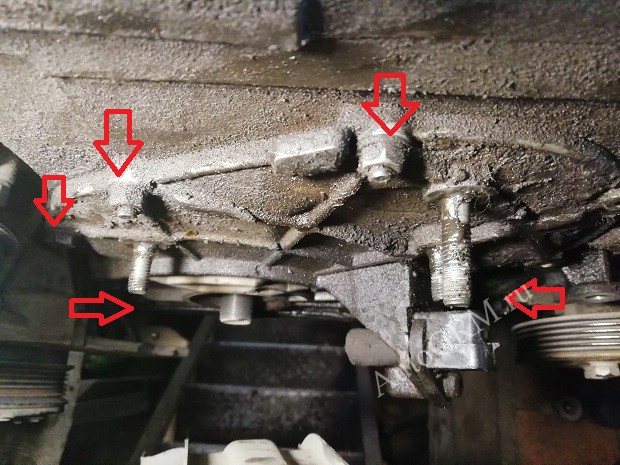

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Передняя крышка цепи ГРМ.

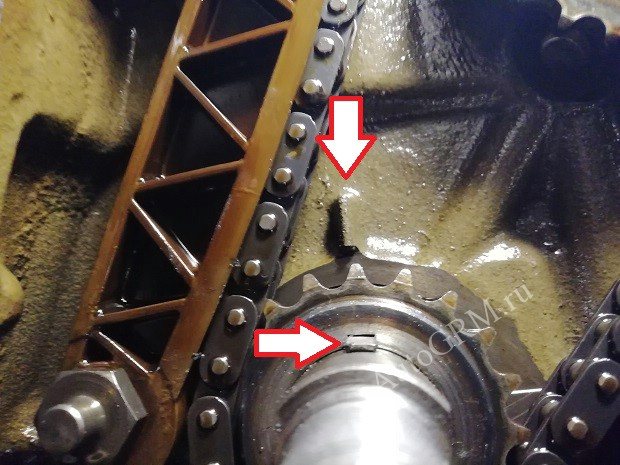

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка коленвала.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Метка распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Крепление натяжителя.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Башмак натяжителя.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Старая цепь ГРМ.

Новый комплект ГРМ.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Метка на шкиве.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

Удачи на дорогах. Ни гвоздя, ни жезла.

Четких рекомендаций относительно того, при каком пробеге следует задуматься о замене цепи газораспределительного механизма, нет, вместе с тем если пробег составляет более 100 тысяч километров, то, скорее всего, цепь уже изношена. Для замены цепи ГРМ Шевроле Нива необходима разборка двигателя, только в таком случае можно определить ее состояние и сделать вывод о необходимости подобных действий.

Рекомендуем: Замена салонного фильтра на Nissan X-Trail

Впрочем, есть и признаки, по которым удастся определить, что цепь ГРМ растянулась. Например, об этом может свидетельствовать звук, напоминающий звонкий шелест при работе дизельного двигателя, раздающийся из-под капота. Именно этот характерный шум должен насторожить автовладельца и дать ему понять, что предстоит замена.

Отвечают специалисты ваза

ОТВЕЧАЮТ СПЕЦИАЛИСТЫ ВАЗА

ЕВГЕНИЙ БАЙБОРИН — отдел доводки двигателей

АЛЕКСЕЙ КЛИМЕНКО — отдел доводки трансмиссии

ЮРИЙ ПРОХОРОВ — отдел послепродажного обслуживания

АЛЕКСАНДР ГУСЕВ — отдел доводки трансмиссии

Используемые в заводской комплектации успокоители производства ЗАО «Пластик» из Челябинска показали себя достаточно надежными. В вашем случае причинами поломки оригинального, заводского успокоителя могли быть такие факторы, как ошибка исходного монтажа, отклонение в расположении крепления успокоителя на головке цилиндров или же размеров самого успокоителя от требований чертежа. В этих случаях возможен перекос успокоителя, в конце концов приводящий к его разрушению.

Серьезная угроза поломки успокоителя возникает также при действии на него ударных нагрузок из-за недостаточного натяжения работающей цепи — обычно это связано с неисправностью гидронатяжителя, но в ряде случаев причиной этого становится чрезмерный износ звездочек и цепи, ее значительное удлинение и провисание.

Успокоители, купленные в магазине, могут уступать в прочности оригинальным из-за низкого качества их материала — пластмассы.

Хочу переделать привод ГРМ ВАЗ-21214 по образцу 21213. Чем отличаются звездочки, цепи и т.д.?

На двигателе 21213 стоит распредвал 21213, который приводится давно ставшей традиционной, двухрядной втулочной цепью 2103 (116 звеньев). Здесь же оригинальный комплект — натяжитель, башмак, успокоитель цепи. Звездочки, соответственно, двухрядные. Количество зубьев у всех вариантов двигателя одно и то же: 19 на носке коленвала, 38 на распредвале и приводе масляного насоса. Опоры рычагов клапанов механические. Эти детали многим хорошо знакомы по автомобилям ВАЗ-«классика».

На двигателе 21214 для снижения шума и одновременного повышения надежности применили однорядную, но втулочно-роликовую цепь 21214 (116 звеньев), однорядные звездочки, распредвал 21214, гидроопоры рычагов клапанов, оригинальный комплект — гидронатяжитель, башмак, успокоитель.

Переделка привода ГРМ 21214 на 21213 возможна при условии комплектной замены вышеперечисленных деталей, однако смысл мероприятия сомнителен.

Теоретически вероятность контакта клапанов с поршнями на двигателе 21124 все-таки существует, но по сравнению с предшественником 2112 она невелика. Чтобы такое событие произошло, необходимо стечение следующих факторов:

— неблагоприятное сочетание истинных размеров деталей в пределах допусков;

— высокая рабочая температура двигателя;

— остановка распредвала, когда клапан полностью открыт.

Ни при заводских испытаниях, ни в эксплуатации (начиная с октября 2004 г.) случаев контакта клапанов с поршнями на двигателях ВАЗ-21124 не отмечено.

Подготовительные работы

Для того чтобы создать необходимое пространство для выполнения работ, придется выполнить ряд действий.

• Снимаем воздушный фильтр и заглушкой закрываем горловину карбюратора.
• Отсоединяем тросик воздушной заслонки, электропровод, шланги. Сдвигаем их в сторону.
• Снимаем вентилятор, шкив помпы и ремень генератора.
• Убираем защиту поддона и пыльник двигателя, очищаем переднюю крышку мотора.
• Теперь нужно поставить Шевроле Нива на стояночный тормоз и подложить под колеса противооткатные упоры. Затем включите четвертую передачу. Теперь приступаем к разбору.
• Ослабьте гайку храповика, резко ударяя молотком по ключу.
• Снимите клапанную крышку, отогните стопорную шайбу болта шестерни распредвала, ослабив ее при помощи удара молотком по ключу. Выключить передачу.
• Проверните шкив коленвала, совместите метки на нем и передней крышке двигателя, а затем – метку шестерни распредвала и корпуса подшипников.

Замена успокоителя цепи нива шевроле видео

Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров). Снимаем звездочку вместе с цепью с носка распределительного вала (см. Снятие распределительного вала и рычагов привода клапанов). Головкой «на 10» отворачиваем два болта крепления успокоителя цепи к головке блока цилиндров. Болты имеют цилиндрические хвостовики для центровки в отверстиях успокоителя. Вынимаем успокоитель. Устанавливаем успокоитель в обратной последовательности. Успокоитель расположен внутри передней части головки блока слева и прикреплен к ней снаружи двумя болтами.

При износе или повреждении успокоителя на некоторых режимах работы двигателя могут возникнуть резонансные колебания ведущей ветви цепи, что может привести к перескакиванию цепи на зубьях звездочки распределительного вала и к серьезному повреждению

двигателя. Вам потребуются: отвертка, ключ (желательно торцовый) «на 10».

Снимите натяжитель цепи привода распределительного вала (см. «Замена натяжителя цепи привода распределительного вала»).

Зубилом отгибаем край стопорной шайбы болта крепления звездочки распределительного вала (для наглядности шланги отводящего патрубка рубашки охлаждения отсоединены).

Накидным ключом «на 17» отворачиваем болт крепления звездочки распределительного вала

Снимаем болт вместе с шайбами.

Для ослабления натяжения цепи отворачиваем гайки крепления гидравлического натяжителя к головке блока цилиндров

При этом трубку гидропривода натяжителя не размыкаем.

Чтобы цепь не перескочила, привязываем ее к звездочке и снимаем звездочку с цепью с распределительного вала (см. «Проверка и установка фаз газораспределения по меткам»).

Чтобы цепь не перескочила, привязываем ее к звездочке и снимаем звездочку с цепью с распределительного вала.

Накидным ключом «на 10» отворачиваем два болта (одинаковой длины) крепления успокоителя цепи к головке блока цилиндров.

Болт имеет цилиндрический хвостовик для центровки в отверстии успокоителя

При снятии успокоителя надежно удерживайте его рукой, иначе упавший в масляный поддон успокоитель будет очень трудно извлечь.

Осмотрите снятый успокоитель.

Если на его рабочей поверхности есть глубокая выработка от цепи и сколы или на корпусе успокоителя есть трещины и обломы, замените успокоитель.

Обратите внимание на оригинальную форму успокоителя – он отличается от успокоителей, ранее применявшихся на двигателях ВАЗ. Приобретайте точно такой же успокоитель. Приобретайте точно такой же успокоитель

Приобретайте точно такой же успокоитель

Устанавливайте новый успокоитель в порядке, обратном снятию.

Установите ранее снятые детали в обратном порядке.

АвтоНовости / Обзоры / Тесты

Замена Успокоителя Цепи Нива Шевроле Видео

Подмена успокоителя цепи Chevrolet Нива

Успокоитель на Нива Шевроле расположен снутри головки блока цилиндров, в фронтальной части. Замена щеток генератора шевроле авео. Замена щеток генератора шевроле нива шевроле на. Крепится при помощи 2-ух болтов. Замена успокоителя нива просто — youtube. Если успокоитель выведен из строя, это может привести к возникновению эффекта резонанса в системе, цепь будет ослаблена, начнет очень вибрировать и в конечном итоге во время работы может наблюдаться проскакивание зубьев на шестернях распредвала. Нива — клуб / niva видео файлы карта замена гидрокомпенсаторов и успокоителя цепи. В статье подробно рассмотрен процесс снятия успокоителя цепи замена цепи нива шевроле. Это в свою очередь может привести к суровым дилеммам в работе мотора. В статье подробно рассмотрен процесс снятия и замены успокоителя цепи привода распределительного вала на автомобиле нива шевроле. Потому впору произведенная замена успокоителя цепи

Нива Chevrolet может посодействовать избавиться от массы заморочек в предстоящем.

Сама система натяжения цепи состоит из нескольких частей, которые могут быть изменены при появлении заморочек:

1. Цепь ГРМ
2. Ботинок натяжителя
3. Трубка, подающая масло к натяжителю, 2-ой вариант
4. Трубка, 1-ый вариант
5. болт, обеспечивающий крепление трубки
6. блок натяжителя цепи
7. Шестерня распредвала
8. успокоитель цепи
9. переходной элемент
10. крепление трубки
11. датчик подключения к контрольной лампе давления масла
12. привод масляного насоса
13. привод коленвала

Что в итоге

Как видно, замена цепи ГРМ является не самой простой и достаточно трудоемкой операцией. Необходимо снимать много элементов, также потребуется кроме цепи заменить целый ряд деталей.

Важно отрегулировать и надеть цепь (от коленчатого вала через маслонасос к распределительному валу), правильно выставить метки, а также строго соблюдать порядок работ по разборке/сборке и снятию, а также последующей установке деталей и узлов. Однако если есть необходимые инструменты и запчасти, при необходимости такую замену вполне можно выполнить своими руками в условиях гаража

Главное, изучить мануал, а также отдельно учитывать определенные нюансы, рассмотренные выше

Однако если есть необходимые инструменты и запчасти, при необходимости такую замену вполне можно выполнить своими руками в условиях гаража. Главное, изучить мануал, а также отдельно учитывать определенные нюансы, рассмотренные выше.

Двигатель с цепным приводом газораспределительного механизма. Особенности конструкции, средний ресурс цепи ГРМ, когда нужно менять цепь в двигателе.

Машина не заводится после замены ремня ГРМ, цепи ГРМ или проведения других работ с приводом газорасределительного механизма. Основные причины, рекомендации.

Почему гнет клапана при обрыве приводного ремня или цепи: причины обрыва. Как узнать, гнет ли клапана на конкретном бензиновом или дизельном двигателе.

Особенности и нюансы правильного подбора приводного ремня ГРМ. Когда ремень нужно менять, лучшие производители ремней, как не купить подделку. Рекомендации.

Сравнение цепного и ременного типа приводов газораспределительного механизма. Преимущества и недостатки цепи ГРМ, плюсы и минусы ремня ГРМ. Рекомендации.

Когда нужно менять приводной ремень механизма газораспределения. Замена ремня ГРМ, выставление по меткам и как это сделать правильно. Советы и рекомендации.
