Звук в автомобиле: подбираем усилитель

Самодельный усилитель для сабвуфера в машину

Схема собрана на печатной плате из фольгированного текстолита. Конденсаторы С1 и С2 лучше использовать плёночные. При аварийной ситуации загорается красный светодиод в прерывистом режиме. Такой ситуацией является перегрев корпуса микросхемы, большие искажения сигнала или короткое замыкание на выходе.

Усилитель для саба в машину своими руками может быть смонтирован в одном корпусе с динамиком или установлен отдельно. Нужно обязательно предусмотреть доступ воздуха к радиатору, чтобы микросхема нормально охлаждалась. Потребляемый ток устройства может достигать 10 А, поэтому в цепи питания нужно поставить колодку с предохранителем, а соединение усилителя с аккумулятором выполняется толстым силовым кабелем.

Автомобильный усилитель 8212 делаем сами

Вс 24 Ноя 356 Рубрика: Усилители мощности Простой, довольно мощный и дешевый автомобильный усилитель можно реализовать с минимальными затратами всего за один день. Этот проект призван доказать #8212 на сколько маленьким и дешевым может быть полноценный усилитель для авто. 12- Вольтовые микросхемы с питанием от бортовой сети автомобильного аккумулятора не могут обеспечить нужную мощность для питания сабвуферных головок, следовательно, возникает необходимость применить более мощные усилители с двухполярным питанием.

Основная проблема применения мощных усилителей, заключается в том, что для их запитки нужно будет использовать преобразователь напряжения, который и будет обеспечивать нужные параметры, для питания усилителя.

Инвертор #8212 серьезная вещь и если кто-то собирает его впервые и нет опыта, то с ним лучше не связаться.

В моем случае потребовалось собрать простой усилитель с выходной мощностью 100-120 ватт для питания сабуфера.

Сразу выбор впал на микросхему ТДА7294, хотя изначально планировал на транзисторах реализовать, но если речь идет о сабвуферном усилителе небольшой мощности, то транзисторы уступают микросхемам.

Усилительная микросхема подключена по стандартной схеме, особо останавливаться на сборке усилителя не буду, поскольку ничего сложного в этом нет.

Основные характеристики микросхемы TDA7294 таковы.

Описание УМЗЧ TDA1562Q

Эта микросхема представляет собой мостовой монофонический усилитель сигнала ЗЧ. При небольшом входном сигнале, когда мощность, рассеиваемая на нагрузке, не превышает 18 Вт, устройство работает как усилитель класса B. Увеличение входного сигнала приводит к включению в работу схем вольтдобавки с внешними электролитическими конденсаторами. При этом усилитель переходит из режима B в режим H. В результате напряжение питания микросхемы поднимается, увеличивая выходную мощность УМЗЧ до 70 Вт. Нагревание устройства до 120 ◦C приводит к тому, что встроенный в микросхему температурный датчик возвращает усилитель в режим B с выходной мощностью не более 20 Вт. Снижение напряжения питания до 7 В распознается автоматикой устройства, которая переводит его в режим «Молчание». Последующее увеличение напряжения питания до 9 В заставляет автоматику снова включить его.

Микросхема имеет следующие характеристики:

• Напряжение питания – от 8 до 18 В.
• Пиковый выходной ток – до 10 А.
• Ток режима молчания – 100–150 мА.
• Сопротивление нагрузки – 4 Ом.
• Коэффициент гармоник – 0,03% (Pвых= 1 Вт); 0,06% (Pвых= 20 Вт); 0,5 (Pвых= 55 Вт); 10% (Pвых= 70 Вт).
• Диапазон частот – от 16 Гц до 20 кГц.
• Коэффициент усиления по напряжению – 26 ДБ.
• Входное сопротивление – 10 кОм.

Цоколевка

• 1 – Не инвертирующий вход ЗЧ.
• 2 – Инвертирующий вход ЗЧ.
• 3 и 5 – Точки для подключения емкости вольтдобавки верхнего по схеме плеча усилителя.
• 4 – Вход переключения режима работы.
• 6 и 12 – «Масса» (отрицательные выводы питания).
• 7 – Не инвертирующий выход ЗЧ.
• 8 – Выход сигнала диагностики.
• 11 – Инвертирующий выход ЗЧ.
• 13 и 15 – Выводы для подключения емкости вольтдобавки нижнего по схеме плеча усилителя.
• 14 – Вывод контроля эталонного напряжения.
• 16 – Выход сигнала индикации.
• 17 – «Масса» (общий провод) входа.

Изготовление печатной платы

Простые электронные устройства из нескольких деталей можно, конечно, изготовить навесным монтажом, если вы предполагаете использовать их дома. В нашем же случае лучше смонтировать узел на печатной плате. Для изготовления платы:

1. Вырежьте заготовку нужного размера.
2. Почистите фольгу на ней мелкозернистой наждачной бумагой № 1000, а при ее отсутствии канцелярским ластиком.
3. Обезжирьте заготовку ацетоном.
4. Положите бумагу с рисунком платы на фольгированный текстолит и переколите точки отверстий на фольгу.
5. Нарисуйте дорожки маркером.
6. Травите плату в растворе хлорного железа. Заменить хлорное железо можно, растворив 1 столовую ложку медного купороса и две ложки поваренной соли в стакане воды. Реакция пойдет быстрее, если раствор подогреть.
7. Промойте плату водой.
8. Сверлите отверстия.
9. Лудите дорожки и плата готова.

Как воспроизводится звук – и зачем нужен сабвуфер с усилителем?

Для начала следует вспомнить, зачем вообще требуется усилок для сабвуфера. Сам по себе сабвуфер – это отдельный акустический элемент (а проще говоря – динамик), рассчитанный на воспроизведение низких частот. Он не является необходимой деталью: хорошие и большие колонки вполне способны качественно воспроизводить звуки частотой от 20 до 120 Гц самостоятельно. Однако у таких колонок есть два неизбежных недостатка:

1. Размеры. Против банальной физики не возразишь: чем ниже частота – тем больше должна быть площадь излучающего звук элемента. К слову, именно поэтому генератор ультразвука можно оформить в виде брелка, а вот для инфразвука потребуется уже устройство размерами иной раз в несколько метров. Если же речь идёт об автомобильной акустике – то две (для стереозвучания) такие колонки в салоне обычно просто некуда ставить.
2. Цена. Хорошие динамики, оптимально воспроизводящие все частоты, стоят немало и не каждому по карману.

ПОСМОТРЕТЬ ВИДЕО

Наилучший выход здесь – это выделить низкие частоты на отдельный элемент, который можно разместить где угодно. Физиология слуха у человека такова, что звуки от сабвуфера по направлению не фиксируются, и стереозвучание нарушено не будет.

Сами же сабвуферы делятся на два типа:

• пассивные, питаемые от аудиовыходов системы, как обычные динамики;
• активные, снабжённые собственным усилителем, где от системы воспроизведения требуется лишь подать сигнал – а энергия на «раскачку» диффузора будет идти из отдельного источника.

Первый тип хорош тем, что не требует дополнительных устройств – однако массивный диффузор низких частот «отъедает» изрядную часть мощности. В итоге или басы не воспроизводятся толком, или же начинают «проваливаться» и грязно звучать высокие частоты. Именно поэтому для качественного звука лучше всего пользоваться сабвуферами активного типа с усилителем.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Усилитель 10 W для сабвуфера своими руками

Если большая мощность не требуется, то собрать усилок для сабвуфера можно на интегральной микросхеме или транзисторах. Очень хорошую схему УНЧ для сабвуфера можно собрать на интегральной микросхеме TDA2003. Если использовать только один корпус, то выходная мощность будет порядка 10 ватт. Для низкочастотных автомобильных акустических систем чаще используется мостовое включение двух микросхем. Такое включение позволяет получить до 25 ватт на нагрузке в 4 Ома. Питание схемы осуществляется от бортовой сети автомобиля. Поскольку количество дискретных элементов в схеме небольшое, печатную плату можно разработать самостоятельно. Сделать усилок для сабвуфера можно без печатной платы, распаяв элементы на макетной плате со стойками или лепестками. Чтобы избежать перегрева корпусов микросхем их нужно монтировать на радиаторах с теплопроводящей пастой.

Инструменты и материалы

Внутренняя схема усилка

Если вы решили оборудовать свой автомобиль качественной магнитолой на 12 вольт, для обеспечения хорошего звучания потребуется сабвуфер и усилитель.

Для изготовления усилителя в машину вам потребуется подготовить несколько элементов, в частности, речь идет о четырех устройствах:

• блок усилителя импульсов;
• устройство обработки импульса;
• преобразователь напряжения от 12 вольт до 40;
• устройство выпрямителя и коммутации.

Чтобы сделать автомобильный усилитель, эти блоки можно соорудить своими руками или приобрести уже готовые. Второй вариант будет более актуальным для тех, кто желает сэкономить время. Рассмотрим все эти элементы по порядку.

Блок усилителя низких частот представляет собой плату типа TDA 7294 — такой вариант будет наиболее оптимальным для усилка к автомагнитоле на 12 В. Цена на такой девайс в среднем составляет около 200 рублей. Следует отметить, что технические особенности схемы дают возможность ей хорошо выполнять свои функции, в частности, на выходе схема может выдавать до 100 Ватт мощности. Учтите, что эта схема является одноканальной, но и этот нюанс можно преодолеть.

Схема для изготовления девайса

Выходные транзисторы должны быть обеспечены охлаждением, чтобы сделать это, элементы можно загнуть к плате, при этом их контакты должны быть расположены вверх. После этого на контактные поверхности необходимо нанести термопасту и положить диэлектрическую пленку, а уже потом поверх монтируются радиаторы. Благодаря этому вы сможете немного уменьшить габариты последних и в целом сэкономить место в корпусе.

Поскольку установка сабвуфера подразумевает использование усилителя для авто, из поступающего импульса нужно будет выделить именно низкий диапазон частот. Сама по себе используемая схема является одноканальной, так что на входе в устройство обработки импульса необходимо поставить сумматор каналов. Это позволит преобразовать двухканальный импульс в одноканальный.

Усилитель для сабвуфера в машину подразумевает использование устройства преобразования напряжения или трансформатора от 12 до 40 вольт. Для этой цели можно использовать схему TL-494. В принципе, в продаже можно найти и другие варианты, но этот оптимально подойдет для тех автовладельцев, у которых нет опыта в изготовлении усилков. Тем более, что эта схема отлично подходит для сабвуфера и усилителя на 12 вольт по техническим параметрам — она позволяет обеспечить наиболее мощный импульс.

Схема самодельного устройства

Что касается устройства выпрямления и коммутации, то этот девайс состоит из нескольких компонентов:

1. Устройство коммутации, необходимое для оповещения водителя о готовности или неготовности усилка к работе. Оповещение осуществляется благодаря двум диодам — красному и зеленому.
2. Устройство выпрямителя. Этот девайс необходим для стабилизации импульсов, которые передаются на основной блок управления.

Перед тем, как сделать усилитель для сабвуфера на 12 вольт, необходимо подготовить один из основных компонентов устройства — корпус. Разумеется, этот элемент нужен, иначе куда производить установку схемы? Как вариант, корпус можно соорудить своими руками из фанеры или приобрести готовый, все зависит только от ваших возможностей и предпочтений. Например, подключение усилителя может осуществляться в корпус от DVD-проигрывателя. Такой девайс имеет небольшие размеры, обычно стильный дизайн, а его разъемы при необходимости можно переделать для подключения к автосабвуферам.

Более оптимальным вариантом будет использование алюминиевого и, что самое главное — целого корпуса, который также может выполнять функцию радиатора. Как известно, во время работы схемы нагреваются, в результате чего при использовании деревянного корпуса при изготовлении придется продумывать систему охлаждения. Причем эта система должна быть наиболее качественной. Более того, в некоторых случаях необходимо даже делать активное охлаждение. Поэтому использование алюминиевого корпуса является наиболее оптимальным вариантом (автор видео — AKA KASYAN).

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос. После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.

Внимательно осматриваем конденсаторы расположенные

на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить

Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий , но весьма ощутимый электрический удар. Собрать блок питания и приступить к подключению

Самодельный усилитель для сабвуфера

Усилитель для саба своими руками лучше сделать на интегральной микросхеме. Сейчас выпускается большое количество интегральных компонентов, которые стабильно работают от автомобильного аккумулятора, обеспечивают хорошие характеристики и надёжны в любых условиях эксплуатации. Схема, собранная на дискретных элементах, содержит большое количество паек и соединений, что негативно сказывается при работе в условиях постоянной вибрации. Конструкция для автомобильного саба может быть собрана по одной из двух схем:

• Класс АВ
• Класс D

Аналоговый вариант с низким КПД, средней мощностью и высоким качеством воспроизведения всего спектра звуковых частот хорошо подходит для автомобиля. Низкочастотная система класса А обеспечивает лучшие показатели, но в реальных условиях они применяются редко. Класс Dили цифровая схема обеспечивает высокий КПДи большую выходную мощность. Благодаря особому режиму работы выходных полупроводниковых приборов, в звучании присутствуют нелинейные искажения, отчего звук приобретает неестественный оттенок.

Как подключить моноблок в 1 ом

Ч то может быть проще подключить однокатушечный сабвуфер к моноблоку или многоканальному усилителю. Совсем другое дело, если сабвуфер с двумя звуковыми катушками или их два и более.

Двух катушечный сабвуфер, равно как и два, три и более сабвуферов, можно подключить четырьмя вариантами: каждую катушку по отдельности, параллельное соединение катушек, последовательное и комбинированное.

Что дает каждое из этих вариантов коммутации сабвуферов, прежде всего универсальность, разные возможности. Рассмотрим каждый вариант в отдельности. Но прежде всего, нужно понять, что происходит при параллельном или последовательном соединении катушек.

Противоположный эффект получается при последовательном соединении. При последовательном подключении двух 4 Ом катушек, получаем сопротивление равное 8 Ом, при подключении двух 2 Ом катушек, получаем 4 Ом. и т.д.

Подключение каждой катушки по отдельности. Данный вариант позволяет подключить мощный двух катушечный сабвуфер к менее мощному четырехканальному усилителю, если нет или не имеется возможности приобрести мощный моноблок. Естественно сопротивление катушек должно соответствовать рабочей нагрузке усилителя в мостовом соединении и регуляторы GAIN должны быть на одном уровне.

Параллельное соединение катушек – сабвуферов.

Как описано выше, при параллельном соединении, сопротивление уменьшается вдвое, что дает возможность усилителю, работающему с более низкой нагрузкой, выдать больше мощности.

Но как говорится «если где-то убудет, то обязательно где-то прибудет». В данном случае так и есть, только наоборот, мощность увеличилась, а контроль усилителя над сабвуфером уменьшился, вследствие чего, бас становится размазаней.

Последовательное соединение катушек. Если усилитель мощный, почему бы и нет, увеличиваем импеданс (сопротивление) и получаем более проработанный бас.

Допустим усилитель с заявленной работой на нагрузку в 4 Ома, выдает 500 Ватт, при нагрузке в 8 Ом, к примеру — выдаст 350 Ватт.

Комбинированное соединение. Сабвуферы — катушки, одновременно подключаются последовательным и параллельным соединением, для коммутации на определенную нагрузку. Вариантов соединения, великое множество, все зависит от количества сабвуферных динамиком, сопротивления звуковых катушек сабвуферов и от возможностей усилителя.

«Знает каждый карапуз, черный — минус, красный — плюс!»

Подключение сабвуфера к магнитоле

Подключать сабвуфер к магнитоле необходимо только через усилитель. Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите. Цепочка подключения простая: магнитола-усилитель-сабвуфер. Магнитола передает сигнал на усилитель. Усилитель в свою очередь этот сигнал усиливает и отправляет его на сабвуфер.

Для чего нужен усилитель?

Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки. Встроенного усилителя магнитолы не хватит для раскачки тяжелого низкочастотного динамика, от чего будут появляться большие искажения, уровень громкости будет низким и с большой вероятностью сабвуфер может выйти из строя или попросту «сгореть».

Если у вас активный сабвуфер, то дополнительный усилитель вам не потребуется, потому что он уже встроен в корпус саба (подробнее об активных сабвуферах). Для пассивного сабвуфера придется подобрать усилитель (как правильно это сделать читайте на этой странице).

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением 4 мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока.

Моноблкок – одноканальный усилитель, предназначенный специально для сабвуферов.

Подключение к сабвуферу через клеммник

Настройка мультимедийной системы автомобиля

Подключение к сабвуферу напрямую

Особенности подключения автомобильного усилителя

Существует интересная фраза, о том, что «усилители на самом деле ничего не усиливают, они просто модулируют питание». Одно из существенных отличий автомобильного усилителя от домашнего, о котором вскользь упомянул в самом начале, — это работа от бортовой сети автомобиля. Номинальное напряжение в ней составляет 12 Вольт (реально чуть выше, но сейчас это не суть). Значит, чтобы получить на выходе достаточную мощность, токопотребление должно быть доводьно серьёзным — десятки, а в пиках сигнала даже сотни Ампер. Отсюда и особые требования к подключению питания. На первый взгляд, всё это выглядит немного пугающе, но на самом деле, если придерживаться нескольких простых правил, проблем возникнуть не должно.

Во-первых, усилитель ни в коем случае нельзя подключать к штатной проводке. Она не рассчитана на такие токи. Берите отдельные кабели и прокладывайте их от усилителя непосредственно к аккумулятору. Можно и плюс, и минус, а можно только плюс (минус при этом идёт по «массе»). Однозначного ответа, какой вариант лучше, пожалуй, нет, но лично я предпочитаю первый способ. Хотя бы потому, что в нынешних автомобилях слишком много электроники, которая тоже «завязана» на кузов.

Аккуратность прокладки проводки — залог надёжности и безопасности

Не жадничайте, используйте для подключения специализированные автомобильные кабели — они имеют мягкую изоляцию, устойчивую к перепадам температур. Любители использовать разного рода КГ-25 и прочие подобные промышленные кабели уже через год будут лицезреть в подкапотном пространстве рассыпающуюся резиновую изоляцию. Наблюдал такое неоднократно, к счастью, не у себя.

Кстати, имейте в виду, дешевые кабели могут быть не медными, а так называемыми CCA (Copper Clad Aluminium), «обмеднённые» алюминиевые. Они менее долговечны, сильнее подвергаются коррозии и быстрее ослабевают в местах контактов. Чистая медь в этом плане всё же лучше, хоть и дороже. А ещё лучше — луженая медь.

Во-вторых, подбирайте достаточное сечение питающих кабелей исходя из их длины и токопотребления усилителя. Даже десятые доли Ома в питающей линии могут давать просадку напряжения в пиках сигнала на несколько Вольт. А это не только влияет на звучание, но и чревато выходом из строя блока питания усилителя. По этой же причине старайтесь сразу просчитать необходимую длину кабеля, чтобы избежать лишних стыков.

При выборе сечения кабеля можно руководствоваться таблицами, которые есть в правилах любых автозвуковых соревнований

В-третьих, обязательно ставьте в разрыв питающего кабеля предохранитель. Он должен располагаться как можно ближе к аккумулятору. В отличие от предохранителя в самом усилителе, им вы защищаете не аппаратуру, а сам кабель. Номинал выбирайте исходя из сечения. Например, для кабеля сечением 4 Ga (21 кв.мм) можно использовать предохранитель не более 100 А, а для кабеля сечением 2 Ga (33 кв.мм) — не более 150А.

Подключаем саб: важные моменты и инструкция

Разберём процесс инсталляции сабвуфера в автомобиль с подключением к штатной магнитоле

Перед началом работ обратите внимание на несколько моментов:

1. Корпус сабвуфера и сам усилитель – габаритные устройства. Надо продумать, где их разместить. Чаще всего для них выделяют место в багажном отделении автомобиля.
2. Если штатное головное устройство не имеет выходов для подключения сабвуфера и отсутствует провод управления, то подумайте о замене магнитолы. Это убережёт от возможного короткого замыкания, упростит подключение сабвуфера и позволит получить качественный звук. Активный низкочастотник требует питания от аккумулятора. Силовой кабель должен быть соответствующей длины и сечения. Продумайте, где его проложить от моторного отсека к багажному отделению. Он должен быть крепко зафиксирован пластмассовыми хомутами.
3. Проверьте наличие линейного выхода для сабвуфера на штатной магнитоле. При отсутствии – выход есть. Сабвуфер подключают к колонкам или AUX-выходу. Такое решение не идеально и влияет на качество воспроизведения звука.
4. Для управления активным сабвуфером необходим провод System Remote Control. Без него усилительный модуль не работает. Если в магнитоле нет такого выхода, то можно подать напрямую постоянные +12 вольт на вход активного сабвуфера. При таком подключении усилитель работает непрерывно и разряжает аккумуляторную батарею.

Как подключить два сабвуфера к одному моноблоку

• Моноблок
• Двухканальный усилитель
• Четырёхканальный УНЧ

Как подключить сабвуфер через колонки

Моноблок это отдельный усилитель, работающий только на низкочастотный канал. Схема подключения двух сабвуферов к моноблокузависит от сопротивления обмотки звуковой катушки. Если оно равно 4 Ома, то допускается как параллельное, так и последовательное соединение обмоток. В результате суммарное сопротивление акустической системы может составлять 2 Ома или 8 Ом. Подключение сабвуфера 8 Омобеспечивает самое качественное воспроизведение басов при минимуме нелинейных искажений. Такая конфигурация является самой безопасной для низкочастотного блока, так как токи в цепях усилителя будут небольшими, и элементы выходных каскадов не будут перегреваться. Можно подключить к моноблоку 2 сабвуфера с динамиками по 2 Ома каждый. В этом варианте допускается только последовательное соединение, если в автомобиле используется усилитель класса АВ. Если основу низкочастотной системы составляет УНЧ класса D, то допускается параллельное включение громкоговорителей с суммарным сопротивлением 1 Ом.

Кроме акустических систем с двумя динамиками в низкочастотных каналах часто используются громкоговорители, имеющие две обмотки. Обычно такие головки имеют сопротивление обмоток по 2, 4 или 8 Ом. Подключить двухкатушечный сабвуфер кмоноблоку, так же как и раздельные динамики, можно несколькими способами. Так как катушек две, то раздельное их подключение к моноблоку невозможно. Для этого нужно использовать двухканальный или черырёхканальный услитель. Схема подключения сабвуфера 2 Х 2 Омак моноблоку допускает параллельное соединение обмоток для УНЧ класса Dи только последовательное для других классов усилительной техники.

Самая частая ошибка при подключении саба 2 Х 2это использование только одной обмотки. Некоторые считают, что в моноблоке всего один канал и достаточно подстыковать только одну обмотку. Тестирование динамиков с двумя катушками и разными схемами подключения показали, что при подключении к выходу усилителя низкой частоты только одной катушки чувствительность акустической системы снижается примерно на 3 dB. Поэтому скоммутировать сабвуфер на моноблок можно, только подключив обе обмотки.

Подключение двух сабвуферов

Как подключить дома автомобильный сабвуфер

Для подключения двух сабвуферов нужно состыковать их смежные провода по стандартному принципу: «+» соединить с «+», «-» к аналогичному «-». Необходимо, чтобы настроенный прибор был тщательно подобран к относительно технических характеристик другого устройства. Подключение пары может быть:

1. Последовательное. Так владелец машины получит общее сопротивление в 4 Ома, а большая доля усилителей формата АВ рассчитана лишь на фиксированное сопротивление. Итоговая мощность динамиков при этом суммируется.
2. Параллельное. В запасной схеме итоговый размер сопротивления обязан быть мощностью в 1 Ом; данный показатель уже считается критическим для большинства усилителей типа АВ, а для соседнего класса D — это рабочий уровень.

В процессе все зависит от того, как устанавливать усилитель, где рассматриваемые 2 сабвуфера будут подключены в перспективе.

С чего начать поиск правильного усилителя?

Как всегда, выбор следует делать исходя из потребностей. Иными словами, сначала проектируем состав системы, а по нему уже становится видно, каким должен быть усилитель. Самое простое — возьмите листок бумаги и нарисуйте, где какие динамики у вас будут установлены.

Определитесь с типом подключения акустики — через пассивные кроссоверы или поканально с активным делением полос. Оба варианта имеют свои достоинства и недостатки, но это — тема отдельного разговора. Пока лишь отмечу, что первый вариант попроще, а второй имеет больше возможностей по настройке и «сведению» полос. В зависимости от выбранного варианта будем подбирать усилители с нужным числом каналов и функционалом.

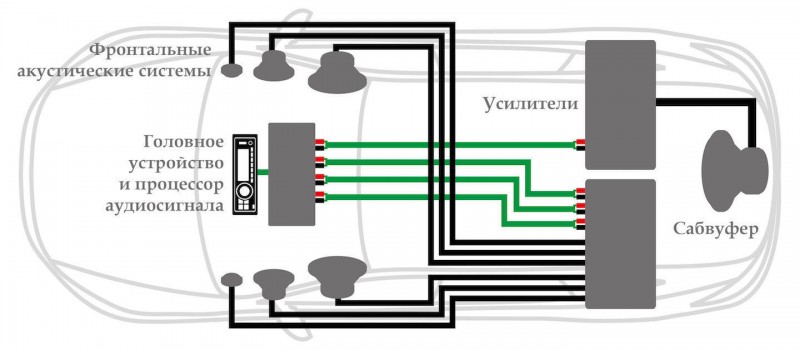

Аудиосистема может быть достаточно сложной. Поканальное усиление с активным делением и процессоры —обычное дело для автомобильной системы высокого уровня

Уже на этом этапе оцените, что будет являться источником в системе. Если головное устройство с обычными линейными выходами, то тут проблем никаких. Если же вы имеете дело со штатной «головой», то тут почти всегда приходится искать обходные манёвры. Я уже рассматривал эту тему подробнее в статье «Звук в автомобиле: как заставить штатную систему звучать лучше», сейчас отмечу лишь то, что касается подключения усилителей.

Итак, вариантов несколько. Самый простой — подключение прямо к выходам штатного усилителя. Для этого новый усилитель должен иметь кроме обычных входов еще и высокоуровневые. Если их нет, то можно использовать так называемые «преобразователи высокого уровня в линейный».

Высокоуровневые входы входят в оснащение многих моделей автомобильных усилителей

Этот вариант прост, но применим далеко не всегда. Чаще всего штатный усилитель выдает в лучшем случае скорректированный сигнал, а в худшем — приходится иметь дело вообще с многополосным усилением. В этом случае «собрать» исходный сигнал можно только специализированным процессором, и уже потом подключать к нему усилитель. Сюда же отнесём и варианты штатных систем с MOST-шиной, из которой специальным адаптером можно «вытащить» SPDIF или аналоговый сигнал.

Поскольку подобных сложных систем становится всё больше, совсем неудивительно, что на рынке начали появляться усилители с уже встроенным процессором. Но об оснащении чуть дальше.

Сборка

Установка усилителя в машину своими руками предусматривает предварительную проверку работоспособности изготовленных блоков, которые затем монтируются в корпус из металла или пластика. Кожух изготавливается самостоятельно, допускается применение корпусов от вышедшей из строя электронной техники (например, старого видеомагнитофона или проигрывателя DVD-дисков). Фронтальная часть кожуха используется для установки контрольных светодиодов и регуляторов; рекомендуется наклеить бирки с указанием назначения органов управления и индикаторов.

Используемые в конструкции микросхемы и транзисторы располагаются в зоне притока холодного воздуха и оборудуются теплоотводами из алюминия или меди. Между электронными компонентами и радиаторами монтируются специальные прокладки; допускается применение кремний-органической теплопроводной пасты. Для улучшения условий охлаждения используется электрический вентилятор (от процессора или блока питания компьютера). Поток воздуха направляется на элементы с наиболее напряженным тепловым режимом работы (например, усилитель для фронтальной акустики).

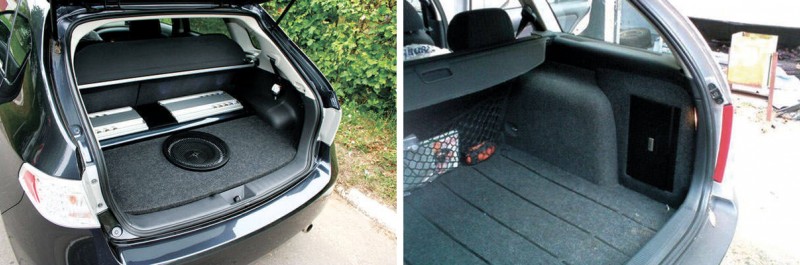

Корпус сабвуфера

Низкочастотные динамики поставляются заказчикам в готовых корпусах, но существуют модели без внешней оболочки. Для изготовления кожуха потребуется древесностружечная плита или плита МДФ, обладающая повышенной прочностью и устойчивостью к воздействию влаги. Рекомендуется применять материал толщиной не менее 22 мм; для резки используется ножовка с мелкими зубьями, также потребуется инструмент для получения отверстий для корпуса динамика и канала фазоинвертора.

Для расчета параметров ящика используется приложение WinISD; вырезанные панели соединяются винтами длиной 50 мм; линии стыка обрабатываются герметиком на силиконовой основе (для устранения посторонних шумов и свиста при работе). Для обеспечения повышенной прочности необходимо предварительно просверлить отверстия для шурупов, а затем закрутить винты на место. Внешняя поверхность покрывается слоем ковролина, обеспечивающим дополнительную виброизоляцию.

Определяем мощность аудиосистемы в автомобиле

Вычисление мощности аудиосистемы позволит правильно подобрать силовой провод. Для этого нужно знать номинальную мощность всех усилителей, установленных в машине. Её можно посмотреть в инструкции или найти по названию активного сабвуфера или усилителя в интернете.

Если помимо сабвуфера установлен ещё и усилитель на колонки, следует суммировать мощность всех усилителей.

Именно под эту мощность мы будем подбирать силовой провод, если в дальнейшем ваша аудио система будет заменена на более мощные компоненты советуем выбирать провода с запасом.

https://youtube.com/watch?v=a0585m_JCPQ

Самодельный усилитель для сабвуфера в машину

Схема собрана на печатной плате из фольгированного текстолита. Конденсаторы С1 и С2 лучше использовать плёночные. При аварийной ситуации загорается красный светодиод в прерывистом режиме. Такой ситуацией является перегрев корпуса микросхемы, большие искажения сигнала или короткое замыкание на выходе.

Усилитель для саба в машину своими руками может быть смонтирован в одном корпусе с динамиком или установлен отдельно. Нужно обязательно предусмотреть доступ воздуха к радиатору, чтобы микросхема нормально охлаждалась. Потребляемый ток устройства может достигать 10 А, поэтому в цепи питания нужно поставить колодку с предохранителем, а соединение усилителя с аккумулятором выполняется толстым силовым кабелем.

Какие эстрадные динамики лучше поставить в машину

Многие любители сочного и мощного звука предпочитают оборудовать свои автомобили не стандартной акустикой, предназначенной специально для салонов машин, а эстрадными динамиками. Это позволяет получить качественный звук при запредельной громкости. Такие параметры определяются высокой чувствительностью и мощностью лучших эстрадных динамиков. Минусом при использовании эстрадных динамиков является высокая стоимость и большие размеры, которые не допускают их установку в штатные посадочные места. Вес их так же превышает вес нормальных громкоговорителей за счёт мощных магнитов и полипропиленовых диффузоров. В топ эстрадных колонок для авто входят следующие модели: SWATREV-65 Pro, ORISLS-65 и MomoHE-810. Все громкоговорители отличаются большой мощностью и надёжностью.

Пять выводов про автомобильные усилители

Итак, подытожу. Если вы всерьёз решили проапгрейдить штатную аудиосистему, новый усилитель определённо нужен. Это раз.

Определитесь с источником. Если это будет штатное ГУ, из которого невозможно вывести линейный сигнал или «цифру», то вам нужно будет либо преобразовать высокоуровневый сигнал в линейный отдельным устройством, либо выбрать усилитель с высокоуровневыми входами. Либо, если штатная система с полосовым усилением и коррекцией сигнала, придётся «восстанавливать» исходный сигнал процессором. Это два.

Любой автомобильный усилитель имеет дополнительное оснащение — от простых фильтров НЧ и ВЧ, позволяющих разделить акустические системы и сабвуфер, до всё тех же продвинутых процессоров, встроенных в сами усилители. Выбор делайте в зависимости от поставленных задач. Это три.

Определитесь с типом инсталляции. Если это «напоказ», то ограничений практически никаких. Если скрытая инсталляция, то есть смысл отдать предпочтение компактным усилителям D-класса. Это четыре.

И наконец, уделите должное внимание питанию. Качественное питание — залог нормальной работы усилителя

Это пять.
