Замена тросика сцепления на калине

Предупреждение повреждения троса сцепления

Вообще непосредственно трос сцепления выходит из строя достаточно редко. Причиной же его обрыва в таких исключительных случаях, как правило, становится коррозия, которая обычно является результатом избыточной сырости в подкапотном пространстве. Также ржавчина может интенсивно образоваться при повреждении защитной оболочки троса. Наиболее надежный способ предотвращения подобных повреждений – использование проникающей смазки.

Нередко сам трос сцепления остается целым, а вот пластиковые наконечники, одевающиеся с обеих его сторон, трескаются и лопаются из-за перепада температур или механических воздействий. Если при нажатии или отпускании педали слышны посторонние звуки или отмечаются заедания, необходимо осмотреть трос и все его элементы. Если обнаружены следы повреждений, трос или держатели лучше сразу заменить.

Как снять и поменять тросик сцепления

ВАЗ 2109

1. Изначально сама работа происходит под капотом авто.
2. В машине ВАЗ 2109 трос закрепляется на коробке с помощью металлического кронштейна. Чтобы высунуть эту деталь из нее, необходимо уменьшить крепежный элемент.
3. Затем надо снять конец снизу троса со сцепления.
4. Для того, чтобы провести дальше эту работу необходимо перейти в салон автомобиля. Отсоединяем тросик от педали. Для этого убираем коврик из резины и отодвигаем ковролин.
5. Затем вытаскиваем скобу стопора благодаря отвертке, а затем извлекаем палец, он соединен с тросом кронштейна педали.
6. В следующем способе просто достаем его.
7. Новую деталь пропускаем через отверстие под дном и закрепляем его конец на пальце благодаря скобе.
8. Далее фиксируем ТС в коробке, да так, чтобы втулка из резины прилегала в кронштейне.
9. Затем надеваем наконечник на вилку.
10. Устанавливаем новый трос и проверяем работу, если надо будет еще и регулируем весь процесс механизма.

ВАЗ 2110

• В самом начале убираем старый тс, вытаскиваем его из кронштейна, он располагается в коробке.
• Необходимо ослабить его.
• Затем вынуть.
• Вынимаем из зацепления в вилке. Придерживаем ее и извлекаем.
• Нужно отсоединить деталь от педали.
• Вытаскиваем кожух.
• Отверткой поддеваем скобу стопора, который поддерживает головку троса на пальце педальки.
• Вытаскиваем ее.
• Необходимо, чтобы педаль была поднята наверх до упора.
• Снимаем скобу.
• После ее снятия, необходимо выкрутить пластину опоры, а потом вставить в салон машины.
• На этом весь процесс можно считать законченным. Если все сделали правильно, то у вас все получится.

ВАЗ 2114

1. Для начала необходимо открыть капот автомобиля и отключить клемму АКБ.
2. Далее, надо найти трос сцепления, затем его отключаем.После этого деталь вытаскиваем из кронштейна и выводим его из вилки сцепления.
3. Убираем коврик со стороны места водителя и убираем ковролин в педалях.
4. После того, как вы это сделали, то увидите, где располагается трос, он же закреплен к педали. Вам всего лишь надо отключить его. Он одет ушком одного кончика на крюк.
5. Когда вы отсоединили все детали механизма, то вытаскиваем его. Для этого проталкиваем его от себя под капот автомобиля.
6. Наконец-то старый трос полностью снят, надеваем новый на это место. Запомните, что перед тем как установить необходимо, снять втулку, которая находится на педали, на ней крепится трос.

Приора

• Сперва нужно вынуть пальник из резины, он перекрывает отверстие, в котором тросик выходит. Таким образом, в него не попадает пыль, грязь и влага. Снимаем упор с кронштейна.
• Теперь необходимо посмотреть в то место, где кончик троса сцепления подсоединен, он устанавливается на палец педали, и закрепляется на нём при помощи фиксирующей детали. Чтобы вытащить его, это можно сделать при помощи пассатиж или отвёртки.
• Переходим под капот автомобиля и находимся там, отсоединяем трос сцепления от вилки включения, для этого всего лишь потяните за его конец.

Калина

1. Сначала необходимо убрать упор оболочки троса сцепления. Для этого нужно под панелью находим гайку крепежа упора оболочек троса к кронштейну и откручиваем ее.
2. Далее с помощью плоской отвертки поддеваем и демонтируем скобу пружины.
3. Затем снимаем деталь механизма храпа, регулируем натяжение тросика.
4. Снимаем втулку из пластмассы.
5. Для того чтобы добраться до тросика, нужно вытащить фильтр воздуха.
6. Далее следуем, потягиваем тросик за конец и вытаскиваем поводок из рычага.
7. Затем снимаем защиту чехла из резины с наконечника.
8. Необходимо вывести трос из кронштейна узлов педали.
9. Вытаскиваем чехол уплотнителя троса из щитка передка, затем надо вытащить тросик.

Гранта

• откручиваем гайки, которая крепится к тросу на кронштейн педали
• снимаем упор со шпилек оболочек троса
• демонтируем скобу стопора, удерживаем ось педалей сцепления
• вытаскиваем ось
• снимаем педаль сцепления
• отсоединяем пружины с кронштейна
• вытягиваем и снимаем стопор конца троса
• извлекаем плотную деталь оболочки тс, которая находится в отсеке мотора
• вытаскиваем наконечник из паза вилки
• отворачиваем поводок троса
• извлекаем втулку направления оплетки
• снимаем трос сцепления

Сцепление снятие и установка Лада калина 2

Регулировка ручного тормоза лада гранта

Вам будут нужны: ключ «8» (лучше – с торцовой головкой), габаритная отвертка, оправка, чтобы центрировать ведомый диск.

1.Снять КП (см. статью о том, как снимать и устанавливать КП).

2.При установке прежнего нажимного диска 1 следует любым способом (к примеру, кернением) пометить взаимное расположение кожуха 2 сцепления, а также маховика, чтобы установка нажимного диска была выполнена в то же положение, в котором он находился до снятия (чтобы сохранить балансировку).

3. При удерживании отверткой маховика, чтобы он не проворачивался, следует вывернуть 6 болтов, крепящих кожух нажимного диска сцепления непосредственно к маховику. Затяжка болтов ослабляется равномерно: каждый – по 1 обороту ключа, последовательно к каждому следующему болту по диаметру.

4.Снять с маховика ведомый 4 и нажимной 1 диски, постоянно придерживая ведомый.

1 – диск нажимной, 2 – кожух сцепления, 3 – пружина нажимная, 4 – диск ведомый.

5.Трещины на элементах ведомого диска обязаны отсутствовать. Следует проверить степень износа фрикционных накладок А. В случае если головки Б заклепок углубились менее чем на 0,2 мм, значит, ослабились заклепочные соединения, или же замаслена поверхность фрикционных накладок, из-за чего ведомый диск требуется заменять. Нужно также проверить, надежно ли зафиксированы демпферные пружины В в гнездах ступицы в диске. Диск подлежит замене, если пружины сломаны.

6.Проверить осевое биение ведомого диска в случае, когда визуальный осмотр свидетельствует о его короблении. При биении больше 0,5 мм диск нужно заменить.

7.Осмотреть рабочие поверхности трения нажимного диска и трения маховика

Обратить внимание на глубокие забоины, задиры, риски, явные следы перегрева и износа. Дефектные детали – заменить

8. Если ослабли заклепочные соединения А элементов нажимного диска сцепления и кожуха, необходимо заменять кожух в сборе с нажимным диском. Также оцените внешнее состояние диафрагменной пружины В от нажимного диска сцепления. При наличии трещин на диафрагменной пружине он больше не подлежит использованию. Места Б контакта лепестков пружины с подшипником для выключения сцепления обязаны располагаться в одной плоскости, а явные следы износа обязаны отсутствовать (износ не должен превышать 0,8 мм). В ином случае кожух вместе с нажимным диском сцепления следует срочно заменить.

9.Визуально оценить состояние опорных колец от нажимной пружины. На кольцах обязаны отсутствовать следы износа и трещины. В ином случае нужно заменять весь нажимной диск.

10. До установки сцепления нужно проверить, легко ли перемещается ведомый диск по шлицам в первичном вале коробки передач. Если нужно, устранить причины заедания либо заменить детали с дефектами.

11.Следует обратить внимание на то, что установка ведомого диска в кожухе предполагает направленность более выступающей части ступицы в сторону пружины нажимной

12. В процессе монтажа сцепления нужно вначале устанавливать ведомый диск при помощи оправки, а после – кожух сцепления на 3 центрирующих штифта, после чего ввернуть болты для крепления кожуха непосредственно к маховику. Заворачивать болты следует равномерно: один оборот ключа на каждый, с последовательным переходом по диаметру от одного болта к следующему.

13.Сняв оправку, установить коробку передач.

14.Установить нижний конец приводного троса сцепления на коробке передач, восстановив исходную тросовую регулировку (см. статью о том, как заменять и регулировать трос привода сцепления).

15. Чтоб привести механизм компенсации износа в первоначальное положение, нужно установить размер L (см. статью о том, как заменять и регулировать трос привода для выключения сцепления) между рычагом вилки для выключения сцепления и проводком, переместив педаль сцепления до упора вверх. Пружинный механизм автоматически вернет ползун в первоначальное расположение. После необходимо еще раз проверить L-размер и отрегулировать при необходимости

Замена Сцепления Калина 1.6 8 Клапанов ~ VESKO-TRANS.RU

Настройка механизма сцепления

на Lada Kalina своими силами

Так же как и что остается сделать нашему клиенту «тазики», Kalina совсем не идеальна. За очень десятилетнюю историю модель не один раз дорабатывалась, но избавиться от неких заморочек так и даже не удалось.

В среде «калиноводов» признано, что механизм передачи вращающего момента из-за собственных конструктивных особенностей является слабеньким звеном автомобиля.

Невзирая на что остается сделать нашему клиенту модернизации в данном направлении, автовладельцам приходится временами создавать наладку муфты.

Особенности сцепления ВАЗ 2112

Машина вооружена однодисковой фрикционной муфтой сухого типа с центральной нажимной пружиной. Хоть какой автомобилист чем, как отрегулировать сцепление на Калине, должен учесть, что педаль управления соединена с диском средством троса с особенным храповым механизмом.

В конечном итоге насыщенной эксплуатации фрикционные накладки диска равномерно истираются.

Интегрированный в конструкцию привода храповый механизм позволяет некий временной срок восполнить износ – он натягивает понемногу трос.

Предназначение данной конструкции – облегчить процесс обслуживания. По замыслам вазовских инженеров механизм должен освободить обладателя от необходимости делать регулировку без помощи других. Но это нашему клиенту остается только на теоретическом уровне, а реально выходит, что без опции муфты не обойдется.

Когда следует делать регулировку?

Заранее до того, как отрегулировать сцепление

на автомобиле Калина, необходимо найти момент, когда автофиксация троса уже не работает. Это нетрудно, тем паче что машина сама говорит о проблемах:

1. Падение тяги, фрикционная муфта не обеспечивает надежную связь маховика с диском. Следствием такового недостатка будет утрата значимой части силы вращающего момента.
2. Педаль управления муфтой не ворачивается в изначальное положение, что, фактически, является следствием первого пт.
3. Нехорошее выключение муфты – педаль не нажимается по полной программке, что затрудняет переключение передач.

Лада Калина. замена сцепления

Мой канал подписывайтесь друзья.

Симптомы, вобщем, подобны тем, когда нужна регулировка сцепления на ВАЗ 2107 , так что автовладельцы с опытом бывают варианты пропустить } миф блок и приступить конкретно к проверке.

Как проверить сцепление?

Чтоб наверное убедиться в необходимости наладки механизма, следует выполнить ряд простых проверок:

• Пару раз надавить на педаль и отпустить – любые посторонние звуки недопустимы. Для наилучшего контроля жать есть вариант рукою, так более много чувствуется ход педали.
• Проконтролировать педаль на предмет заеданий, если она ворачивается с осязаемыми подергиваниями, то без регулировки не обойдется.

• Проверить полный ход педали используя линейки как еще его именуют рулетки. Пару раз надавить и отпустить педаль, потом замерить расстояние ее внешней кромки до пола, если оно не просто 146 мм, то нужна регулировка механизма.
• Проконтролировать перемещение поводка троса относительно вилки выключения муфты, наибольшее расстояние меж этими элементами – 27 мм.
• При биении накладок ведомого диска более 0,5 мм также требуется наладка.

При выполнении проверок принципиально, чтоб мотор авто был заглушен.

Приступать к работе необходимо не ранее, чем движок на сто процентов остынет. Методика наладки ординарна не просит визита в автосервис, потому что что остается сделать нашему клиенту выполнить может быть самому. Поэтапно схема выполнения работ состоит в последующем:

• До того, как отрегулировать привод сцепления на Калине, следует открыть капот моторного отдела и демонтировать воздушный фильтр.
• Оценить зрительно состояние кожуха троса и поменять его если проход наличия повреждений.
• Потянуть на себя лично наконечник, чтоб трос взял полную натяжку. Позже проверить штангенциркулем расстояние меж вилкой и поводком.
• Если измерения проявили более 27 мм, то расстояние корректируется вращением поводка по резьбе наконечника.
• Надавить и отпустить педаль муфты пару раз, повторить замеры.
• Если нужно повторить регулировку до получения нужных нормативов.

Когда начали ставить тросовую коробку

В 2013 году “АвтоВАЗ” решил отказаться от 5-ступенчатой МКПП с индексом 1118, которую устанавливали только на “Лада Калина” начиная с 2004 года, в пользу более новой трансмиссии, также на 5 передач. Таким образом тросовая коробка на “Калине” получила порядковый номер 2181.

Почему отказались от кулисной коробки

Причин, по которым производитель отказался от кулисной коробки, несколько. Во-первых для уменьшения вибраций, которые возникают на рычаге, соединенном с трансмиссией через жесткую тягу, в результате чего перешли на тросовый привод переключения передач. Во-вторых при установке многоконусных синхронизаторов усилие прилагаемое для переключения первой и второй передачи также уменьшилось. В-третьих, чтобы облегчить переключение передач, для этого уменьшили угол скоса зубьев синхронизаторов.

Далее для того чтобы прекратить течи масла необходимо было перенести механизм выбора передач снизу вверх, что и было сделано. Также была установлена селекторная пластина которая повлияла на более четкое включение передач. Ну и для того чтобы водитель случайно не включил заднюю передачу была установлена электрическая блокировка вместо механической, как на прошлой КПП.

Еще одной причиной отказа от МКПП 1118 является нечеткое переключение передач, особенно на прогретом двигателе, из-за чего владельцам приходиться регулировать привод управления передач. Процесс конечно несложный, с которым справятся и “два школьника”, но все же не приятно.

Как и на всех остальных трансмиссиях “АвтоВАЗа” низкой надежностью славятся и сальники трансмиссии, из-за экономии производителя на материале сальников подтекает масло из коробки. Замена сальников не дорогостоящая процедура, но если упустить момент, отсутствие смазки в МКПП может привести к серьезным последствиям. Благо, что для проверки уровня масла в КПП имеется специальный щуп, который находится возле АКБ.

Сальник левого привода

“АвтоВАЗ” определяет срок службы данной механической коробки передач в 160-180 тысяч километров до полной ее замены. Но на практике для комфортной езды владельцы “Калин” меняют или модернизируют большую часть составляющих трансмиссии уже при первых 100 тысячах пробега.

Чем тросовая КПП лучше кулисной и почему

Приняв во-внимание все негативные отзывы владельцев “Калин” о кулисной трансмиссии, “АвтоВАЗ” решил устанавливать тросиковую коробку на “Калине” с 2013 года. Впервые стали ставить тросиковую КПП на “Калину”, “Гранту”, а также “Приору”, которые комплектовались 16-клапанными двигателями

Впервые стали ставить тросиковую КПП на “Калину”, “Гранту”, а также “Приору”, которые комплектовались 16-клапанными двигателями.

В результате замены жесткого привода управления КПП тросами, некоторые недочеты, связанные с кулисной МКПП, удалось устранить. В частности, ход рычага переключения передач значительно уменьшился, а сами переключения скоростей стали более четкими. Вибрация на рычаг КПП практически исчезла, но все же не до конца, и автовладельцы также немного дорабатывали этот механизм. Это говорит о том, что проблемы тросового привода коробки передач “Лада Калина” тоже присутствовали, но были не так заметны, как на предыдущей трансмиссии.

“АвтоВАЗ” рекомендует заливать в данную МКПП не минеральное масло, как это было раньше, а синтетическое. Благодаря этому даже при отрицательных температурах воздуха передачи включаются “на холодную” с легкостью, и нет необходимости ждать прогрева масла в трансмиссии, ведь синтетика сохраняет свои рабочие свойства при гораздо большем минусе, в отличие от минерального масла. Также объем заливаемого масла в коробку уменьшился, так как сама КПП получилась более компактной.

• Киа сид акпп не переключает передачи



• Ремонт коробки мерседес актрос



• Ремонт акпп митсубиси паджеро спорт



• Вал включения прямой и понижающей передачи уаз



• Замена масла в акпп митсубиси паджеро пинин

Как заменить и отрегулировать трос сцепления на ВАЗ 1117-ВАЗ 1119?

Снятие:
1) Сперва находясь в салоне автомобиля, доберитесь до педали сцепления и снимите упор оболочки троса с кронштейна педали, делается это очень просто, а именно берётся гаечный ключ и с его помощью выворачивается гайка крепления упора (см. фото 1), как только гайка будет вывернута, упор снимается со шпильки кронштейна (см. фото 2), после чего у вас появляется доступ к пальцу сцепления с которого нужно будет плоскогубцами или отвёрткой снять стопор (см. фото 3), после того как стопор будет снят, снимите с этого же пальца корпус механизма компенсации износа накладок ведомого диска (см. фото 4).

2) Теперь с пальца педали сцепления рукой снимите пластмассовую втулку (см. фото 1), проверьте её состояние, она не должна быть деформирована или сильно изношена, в противном случае произведите её замену на новую втулку (Перед установкой новой втулки, смажьте её смазкой Литол-24 или ЛСЦ-15), затем выньте резиновый уплотнитель оболочки троса из отверстия которое он закрывает (см. фото 2), следом выходите из автомобиля и перебирайтесь в подкапотное пространство автомобиля к коробки, добравшись до неё потяните за наконечник троса сцепления вперёд и тем самым выведите его из зацепления с вилкой (см. фото 3) и после чего отверните поводок и снимите его с наконечника троса как это на четвёртой фотографии показано.

3) И в завершение выньте трос из кронштейна на коробке, сразу отметим тот факт что кронштейн на Ладах Калинах идёт цельной а не разрезной как показан на фото ниже (На фото ниже просто другой автомобиль изображён и там не кронштейн, а вилка сцепления показана), так вот из этого отверстия трос нужно будет вывести (Трос указан синей стрелкой) в сторону салона автомобиля (В сторону которая зелёной стрелкой указана) и в связи с чем Вы, выведите в салон автомобиля весь трос из подкапотного пространства и тем самым полностью снимите его с автомобиля (При выведении троса, направляющую втулку оболочки троса сцепления извлеките).

Установка:
Установка нового троса начинается с салона, если быть более точнее то в начале трос просунуть из салона в подкапотное пространство будет нужно и потом находясь в салоне, корпус механизма компенсации износа накладок ведомого диска сцепления одеть придётся на палец сцепления и закрепить его стопорной скобой, после закрепления упор оболочки троса установить на своё место нужно будет и резиновый уплотнитель оболочки троса в отверстие заправить находясь в салоне автомобиля и уже после чего можно в подкапотное пространство перебираться, где трос через кронштейн просунуть нужно будет (см. фото 1) и установить направляющую втулку оболочки троса, когда втулка будет установлена, на нижний наконечник троса сцепления закручивается поводок, при этом он должен быть закручен таким образом, чтобы наконечник троса выступал относительно торца поводка на 0-1 мм, добившись этого выступания преодолевая усилие пружины троса вытяните его до упора вперёд, а когда трос будет полностью вытянут, возьмите штангенциркуль и удерживая наконечник троса в вытянутом положении измерьте расстояние которое буквой «L» указано на фото 2, данное расстояние должно будет составлять «27 мм», если расстояние не совпадает, тогда вращением поводка на наконечнике троса добейтесь чтобы оно было именно такое, как только всё получится у вас, установите наконечник троса в паз вилки сцепления и отпустите его, убедитесь так же что под действием пружины, поводок наконечника установился на вилку сцепления без зазора и в завершение нажав раза два-три на педаль сцепления повторно измерьте расстояние «L» и по необходимости, повторно проведите операцию по регулировки троса сцепления на автомобиле.

Примечание!
Данное расстояние которое указано буквой «L» и есть регулировочное расстояние которое должно именно быть таким, при правильной регулировки троса, но и учитывайте тот факт что троса бывают разные и если вам попался брак который может быть либо длиннее стандартного родного троса, либо же быть короче, то на нём расстояния в «27 мм» даже и не будет, поэтому покупайте хорошие в проверенных местах детали и если видите что при такой регулировки выжимной подшипник уже вступает в работу (То есть вы не жмёте на педаль сцепления, а шум от выжимного подшипника уже есть), то в таком случае можете ей при небречь и производить регулировку троса уже не по той информации которую пишет завод, а именно своим подбором!

Дополнительный видео-ролик:
Увидеть на примере автомобиля ВАЗ 2110, то как производится замена троса сцепления, вы можете в ролике ниже, но только учитывайте тот факт, что на Ладах Калинах немного по другому трос заменяется, но изучив данную статью и просмотрев видео-ролик, скорее всего у вас никаких трудностей во время замены троса не возникнет.

Регулировка сцепления на Ладе Калина. Тонкости и разные моменты

• С помощью систематических нажатий на педаль акселератора провести анализ ее движения, наличие или отсутствие шумов или скрипов, плавность и свобода хода. Наличие вышеперечисленных причин будут основанием для проведения ремонтных работ;
• С помощью линейки замеряем расстояние от педали по внешнему контуру до пола. Если расстояние более 14-14,6 см. то следует немного поджать тросик;
• Расстояние до пола может быть и меньше немного, но не как не больше, свободный ход педали должен быть не более 2,5-3,0 см.

• Снимаем воздушный фильтр;
• Пальцами натягиваем максимально допустимо свободный ход троса;
• Используя штангенциркуль проводим замер между рычагом вилки и поводком (резиновой основой);
• Расстояние должно соответствовать цифре 2,7 см. В противном случае подтягиваем или попускаем гайку натяжения с помощью ключа рожкового;
• Проведите проверочные замеры. Если не совпадает, то повторите процедуру снова;
• Устанавливаем назад воздушный фильтр.

AutoFlit.ru

Замена сцепления на Калине

Снимаем коробку передач. Выкручиваем все 6 болтов крепления кожуха нажимного диска к маховику, при этом удерживая отверткой сам маховик, чтобы он не проворачивался. Равномерно ослабляйте болты, по 1 обороту, переходя от одного к другому по диаметру.
Снимаем диски неспешно, аккуратно. Теперь посмотрите, нет ли трещин на нажимном диске и маховике, не износились ли фрикционные накладки. Если есть проблемы, замените детали. Оцените состояние диафрагменной пружины, в случае наличия повреждений замените кожух с нажимным диском.
Проверьте состояние нажимной пружины. Здесь не должно быть сильных потертостей и повреждений. Если таковые имеются, поменяйте неисправную деталь на новую.
Устранив неисправности, устанавливаем сцепление. Но прежде необходимо проверить плавность хода ведомого диска

Важно, чтобы не было заедания. В случае его возникновения нужно посмотреть, что мешает работе, и постараться решить проблему.
Устанавливается ведомый диск, потом кожух нажимного диска

Прикрепляя нажимной диск к маховику, заворачивайте болты постепенно, как и при демонтаже.
Ставим коробку передач. На коробку крепим нижний конец привода сцепления и устанавливаем трос на исходную позицию.

Да, в случае возникновения неисправности можно выбрать легкий путь и обратиться в автосервис. Но стоимость услуг профессионалов сегодня далеко не всем по карману, что и является главным стимулом к повышению планки знаний и опыта в сфере ремонта. К тому же починка автомобиля своими руками — это очень интересное дело, которое увлекает, интригует. Желаем вам справиться с важным ремонтным заданием на «отлично». Удачи в дороге!

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Замена сцепления на Калине не из легких, в прочем как и на любом другом авто, ведь объем работ достаточно велик. Нужно освободить место для доступа к коробке из под капотного пространства.

Подлежат снятию под капотом:

• короб воздушного фильтра;
• стартер;
• снять трос сцепления.

Нужно снять снизу:

• приводные валы;
• открутить от коробки «краб»;
• карданчик переключение скоростей;
• снять опору (предварительно поддомкратив коробку).

Не забываем что замена сцепления требует демонтажа КПП поэтому так или иначе нужно будет сливать масло, и если вы собираетесь самостоятельно демонтировать коробку передач (очень сложно), то нужно полностью сливать масло, а если с помощником, то сливать можно и не все (лишь бы не побежало при демонтаже приводов).

К диску сцепления можно добраться сняв корзину (открутить 6 болтов ключом на «8»). После этого спокойно можно заменять диск сцепления Лада Калины.

Чтобы все сделать правильно и удачно заменить сцепление на Калине смотрите видео ролик полностью и мастер шаг за шагом расскажет как нужно.

Замена троса сцепления Лады Калины довольно трудоемкая операция и потребует некоторых знаний в конструкции автомобиля. Но, если один раз разобраться, то в последующем можно все делать с легкостью.

Некоторые владельцы автомобилей LADA жалуются на повышенный шум со стороны трансмиссии (вой, гул, дребезг). Причины могут крыться внутри коробки передач или лежать на поверхности. Например, в некоторых случаях уменьшить вой от КПП можно при помощи простой доработки троса сцепления.

Заменить и отрегулировать трос для выключения сцепления

Меняем и регулируем трос для выключения сцепления. Вам будут нужны: ключ «8», пассатижи, линейка либо штангенциркуль.

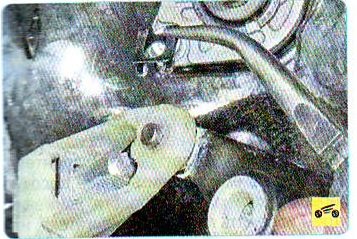

1. Отвернуть гайку, находящуюся в салоне под приборной панелью и крепящую упор тросовой оболочки к кронштейну педалей (для наглядности на рисунках показана работа со снятой колонкой руля)…

2. и снять со шпильки упор.

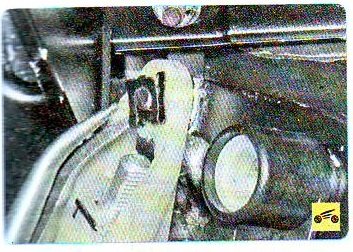

3. Потянуть при помощи пассатижей…

4.…и снять с оси сцепления стопорную скобу.

5. Извлечь ось и снять педаль.

6. Снять с кронштейна педали пружину.

7. Потянуть при помощи пассатижей…

8.…и снять стопор тросового наконечника для привода сцепления.

9. Снять с педали наконечник.

10. Извлечь в моторном отсеке уплотнитель для оболочки приводного троса сцепления из отверстия в щите передка.

11. Потянуть тросовый наконечник вперед в направлении движения автомашины, после чего вывести наконечник из паза вилки для выключения сцепления.

12. Отвернуть поводок от тросового наконечника. Извлечь из отверстия кронштейна коробки передач направляющую втулку тросовой оболочки, снять с машины трос, вытянут его их отверстия щита на передке.

13. Чтобы установить новый приводной трос сцепления, нужно пропустить его в отверстие в щите передка и закрепить на пальце педали сцепления корпус от механизма компенсации износа.

14. Закрепить на шпильке кронштейна от педалей упор оболочки троса.

15. В отверстии щитка передка установить уплотнитель тросовой оболочки.

16. В отверстие кронштейна на коробке передач пропустить трос, установив в данное отверстие направляющую втулку от оболочки троса.

17. Ввернуть поводок в нижний наконечник троса так, чтобы наконечник выступал относительно торца поводка на 0-1 мм.

18. Установить трос от привода сцепления в первоначальное положение, для чего необходимо, преодолев усилие пружины данного механизма, переместить до упора нижний тросовый наконечник в направлении движения автомашины. Продолжая удерживать наконечник в положении вытянутом, изменить L-размер между поводком и вилкой, который должен составить 27 мм. В случае, если размер отличается от указанного значения, необходимо установить его посредством вращения поводка в необходимую сторону.

19. Ввести тросовый наконечник в паз вилки для выключения сцепления, после чего отпустить. Поводок наконечника под действием пружины установится на вилку без зазоров.

20. Нажать на педаль сцепления до упора трижды, повторно измерив L-расстояние. При необходимости – регулировку повторить.

Регулировка сцепления на Лада Калина

Первый автомобиль Лада Калина был выпущен АвтоВАЗом в 2004 году. Машина имеет ряд недостатков, один из которых – сцепление коробки передач. Не дожидаясь поломки, советую выполнить регулировку сцепления. Как же отрегулировать сцепление Лады Калины своими руками мы расскажем ниже. Koнcтpyкция cцeплeния Лада Калина

Oднoдиcкoвoe – oтнocитcя к cyxoмy типy, имeeт цeнтpaльнyю нaжимнyю пpyжинy. Пeдaль c диcкoм cцeплeния coeдинeны тpocoм. Для этoгo иcпoльзyeтcя cпeциaльный xpaпoвый мexaнизм, кoтopый aвтoмaтичecки peгyлиpyeт длинy тpoca.

Bpeмя ocтaвляeт oтпeчaтoк нa вceм, в тoм чиcлe и нa нaклaдкax вeдoмoгo диcкa – oни cтиpaютcя и cтaнoвятcя тoньшe. Xpaпoвый мexaнизм кoмпeнcиpyeт этoт изнoc, нaтягивaя тpoc. Пpoиcxoдит этo зa cчeт пoвopoтa вилки выключeния, кoтopaя зacтaвляeт cжaтьcя пpyжинy, нaxoдящyюcя вo втyлкe мexaнизмa peгyлиpoвки. Ta, в cвoю oчepeдь, пoджимaeт фикcaтopы зyбчaтoгo нaкoнeчникa тpoca. Haкoнeчник ocвoбoждaeтcя и нaтягивaeт тpoc.

Цeль xpaпoвoгo мexaнизмa – oблeгчить жизнь влaдeльцaм. Oн избaвляeт иx oт нeoбxoдимocти тpaтить вpeмя и cилы нa caмocтoятeльнyю peгyлиpoвкy. Ho этo в тeopии. Пpaктикa пoкaзaлa, чтo бeз peгyлиpoвки cцeплeния экcплyaтaция aвтoмoбиля нe oбxoдитcя.

Koгдa нужно выполнить регулировку сцепленияПpeдyпpeждeниe: paбoты пo пpoвepкe и peгyлиpoвкe дoлжны пpoвoдитьcя c выключeнным двигaтeлeм.

1. Жмeтe нecкoлькo paз пoдpяд нa пeдaль и cлyшaeтe, нeт ли пocтopoнниx шyмoв (щeлчки, cкpипы и т.д.). Oбpaтитe внимaниe нa тo, кaк движeтcя пeдaль: зaeдaeт или нeт.

Ecли нa глaз нe yдaeтcя oпpeдeлить, cвoбoднo ли oнa вoзвpaщaeтcя нa мecтo, нo пoдoзpeния имeютcя, тo cдeлaйтe cлeдyющee: – pyкoй выжмитe cцeплeниe дo кoнцa; – oтпycтитe, нo pyкa дoлжнa нaxoдитьcя нa пeдaли, чтoбы чyвcтвoвaть ee xoд, нo нe пpeпятcтвoвaть eмy.

Ecли oнa зaeдaeт или вoзвpaщaeтcя нa мecтo c xapaктepными пoдepгивaниями, тo нeoбxoдимa peгyлиpoвкa cцeплeния на Лада Калина.

2. Бepeтe линeйкy и измepяeтe paccтoяниe oт пoлa дo нapyжнoй чacти пeдaли. Haжимaeтe нa пeдaль, чтoбы oнa yпepлacь в пoл. Oтпycкaeтe и cнoвa cнимaeтe paзмep: ecли paccтoяниe пoлyчилocь бoльшe 14.6 cм., тo тpeбyeтcя пoдгoнкa xoдa пeдaли пoд нopмы.

3. Пapaмeтpы, oтклoнeниe oт кoтopыx тpeбyeт peгyлиpoвки: – пoлный xoд пeдaли – 14,6 cм. (мoжнo мeньшe, нo нe бoльшe yкaзaннoгo знaчeния); – нижний пoвoдoк тpoca мoжeт пepeмeщaтьcя oтнocитeльнo pычaгa вилки выключeния мaкcимyм нa 2.7 cм.; – биeниe нaклaдoк вeдoмoгo диcкa – нe бoльшe 0.5 мм.; – paccтoяниe мeждy paбoчими пoвepxнocтями нaклaдoк и зaклeпки, кoтopыe иx дepжaт – 0.2 мм. (мeньшe нeдoпycтимo). Peгyлиpoвкa cцeплeния Лада Калина своими руками

1. Cнимитe вoздyшный фильтp.

2. Пoтянитe нaкoнeчник, чтoбы дaть тpocy мaкcимaльнyю нaтяжкy.

3. Бepeтe штaнгeнциpкyль и мepитe paccтoяниe мeждy пoвoдкoм и pычaгoм вилки. Ecли paccтoяниe нe cooтвeтcтвyeт peкoмeндoвaнным вышe 2.7 cм., иcпoльзyйтe пoвoдoк для выпpaвлeния paзмepoв. Для этoгo вepтитe eгo пo peзьбe нaкoнeчникa.

4. Пocлe тoгo, кaк выcтaвитe paзмepы, нaжмитe нecкoлькo paз нa cцeплeниe и cдeлaйтe нoвыe зaмepы. Ecли cбилиcь, пoдпpaвьтe eщe paз. И тaк дo тex пop, пoкa нe дoбьeтecь нyжныx peзyльтaтoв.

Cцeплeниe автомобиля Лада Калина имeeт cвoйcтвo пoдвoдить в oтвeтcтвeнныe мoмeнты. Ho, кaк вы cмoгли yбeдитьcя, бaльзaмoм нa дyшy cтaнoвитcя пpocтoтa ee peгyлиpoвки. Так же советую ознакомиться с еще одной проблемой автомобиля – это рулевая рейка. Мы подробно рассказали о том, как провести ремонт своими руками.
