Техническое обслуживание тормозной системы

Назначение, виды и устройство тормозных систем автомобилей

Регулирование скорости движения машины, остановка и удержание её в неподвижном состоянии выполняется при помощи тормозной системы – в этом её назначение. На транспорте применяются приводы тормозных систем трёх видов: гидравлический, пневматический и механический.

Гидравлическим приводом оборудованы легковые автомобили. В роли рабочего агента применяется жидкость. На коммерческом транспорте – автобусах, грузовиках, полуприцепах, используется пневматическая система. Усилие на исполнительные механизмы передаётся сжатым воздухом. Механический привод морально устарел, в основной системе не применяется. Сохранился элемент этого привода в качестве ручного стояночного тормоза.

В современных автомобилях применяется резервирование. В двухконтурной системе, при разгерметизации одного из контуров, второй работает в качестве аварийного, а в одноконтурной – аварийное торможение осуществляется ручным тормозом.

Основные узлы гидравлического привода перечислены ниже:

• Педаль тормоза с толкателем.
• Вакуумный усилитель, сообщающийся трубкой с всасывающим коллектором двигателя.
• Главный тормозной цилиндр.
• Бачок, оборудованный поплавковым реле уровня.
• Металлические трубки, соединяющие главный цилиндр с тормозными механизмами колёс и регулятором давления.

Поршень главного цилиндра приводится в движение толкателем педали, создавая давление в трубках. Жидкость передаёт давление на поршни цилиндров тормозных механизмов колёс.

Вакуумный усилитель разделён диафрагмой пополам, одна камера сообщается с атмосферой, а другая со всасывающим коллектором двигателя. Разность давлений в камерах создаёт толчок диафрагмы – это позволяет нажимать на педаль с меньшим усилием. При остановленном двигателе вакуумный усилитель не работает, поэтому движение накатом недопустимо.

Регулятор давления задних колёс задерживает срабатывание задних тормозов – одновременная блокировка всех колёс заносит машину. Дополнительно регулятор задаёт силу прижима колодок к барабану.

Тормозной механизм передних колёс дискового типа. Колодки вставлены в суппорт. При торможении жидкость толкает поршни цилиндра – колодки прижимаются к диску с двух сторон. Трение замедляет скорость вращения колёс. После прекращения воздействия на педаль колодки возвращаются в первоначальное положение от биения диска.

Механизм задних колёс барабанного типа. При возникновении давления в цилиндре поршни давят на колодки, которые прижимаются к внутренней поверхности барабана. В исходное положение колодки возвращаются под воздействием пружин после падения давления.

Неподвижность автомобиля на склоне обеспечивает ручной стояночный тормоз. При подъёме рычага тормоза на 3–4 щелчка натягиваются тросы, прижимая колодки к барабану, задние колёса блокируются.

Регулировка тормозов автомобиля ЗИС-150

Для эксплуатационной регулировки тормозов автомобиля ЗИС-150 нужно:

1. поднять колесо или ось автомобиля;
2. вращать червяк (квадрат) тормозного рычага вправо до легкого притормаживания колеса, затем, повертывая червяк обратно, установить зазор между накладкой колодки и тормозным барабаном 0,25—0,4 мм, зазор следует измерять щупом через окно в тормозном барабане в средней части накладки;
3. опробовать после регулировки всех колес действие тормозов на ходу или на испытательном станке.

После переклепки накладок, замены колодок или ремонта тормозного барабана производят полную регулировку тормозов эксцентричными опорными пальцами в такой последовательности:

1. регулируют колодки червяком тормозного рычага в порядке, указанном выше;
2. освобождают гайки опорных пальцев и поворотом их один к другому прижимают колодки до отказа к барабану и закрепляют гайки пальцев в этом положении;
3. червяком устанавливают нормальный зазор между накладками и барабаном и проверяют легкость вращения колеса.

Источник

Замена тормозных дисков автомобиля.

Тормозные диски меняются при износе, при перегреве, при коррозии. Износ первоначально определяется визуально, и проверяется специальным прибором. Перегрев тормозного диска, опять-таки, возникает при поджатых колодках при проблеме с суппортами, с ручным тормозом. Выдают перегрев цвета побежалости металлической поверхности, металл меняет свои изначальные свойства и цвет. Диск от температуры к тому же будет деформироваться и «бить». Соответственно такой металл – высокоуглеродистая сталь — вместо сцепления с колодкой будет просто истираться, причем неравномерно. Биение вскоре станет заметно на руле – при торможении от 60 км/час. Эффективность тормозов значительно снизится, а при сильном биении экстренное торможение становится просто опасным. В этом случае способ ремонта только один – замена на новые диски и новые колодки. При строгом контроле суппортов. Коррозия так же приводит к выходу из стоя дисков, эффективность площади сцепления колодок уменьшается, ржавчина забивает поверхность торможения. При торможении автомобиль может тянуть в какую-либо сторону, значит, на этой стороне диск или суппорт сохранили частично или полностью свои функции, а на другой стороне требуется срочный ремонт.

Современные тормозные диски поэтому выпускают вентилируемыми, особенно на переднюю ось, с перфорацией, или даже сдвоенными, со специальными лопатками между дисками, — именно с целью увеличить теплоотдачу. Поэтому при сервисе тормозной системы диски нужно очищать для сохранения функций теплоотдачи.

Очень серьезный узел современных автомобилей антиблокировочная система тормозов. При неисправности обычно окисляются, обрываются провода датчиков АБС, иногда выходят из строя сами датчики. Датчики такие расположены на ШРУС или на подшипнике ступицы. Считывание данных происходит с электромагнитного кольца, служащего сальником подшипника ступицы, поэтому АБС может выйти из строя, когда разбивается подшипник и деформируется кольцо. Блоки управления АБС тоже иногда выходят из строя.

Обслуживаются и ремонтируются так же главный тормозной цилиндр, вакуумный усилитель тормозов, магистрали тормозной жидкости. В вакуумном усилителе стоит диафрагма с сальниками, эти со временем детали изнашиваются. При потере герметичности вакуум не образуется, воздух попадает через неплотности в мотор. В результате разрежение двигателя не дает усиления тормозов, а параметры ДВС начинают страдать из-за подсоса воздуха, изменяется состав рабочей смеси, начинает неправильно отрабатывать датчик массового расхода воздуха. Если на конкретном автомобиле стоит отдельный вакуумный насос от ремня ГРМ – такой беды можно избежать, но тормоза пострадают точно и станут «дубовыми», педаль тормоза станет тугой. Иногда вакуумный усилитель теряет функцию из-за образования конденсата.

В главном тормозном цилиндре сальник может пропускать тормозную жидкость. Жидкость эта попадает в вакуумный усилитель и так же разрушает диафрагму. Все эти элементы при выходе подлежат замене.

Регулировка тормозов автомобиля ЗИС-150

Для эксплуатационной регулировки тормозов автомобиля ЗИС-150 нужно:

1. поднять колесо или ось автомобиля;
2. вращать червяк (квадрат) тормозного рычага вправо до легкого притормаживания колеса, затем, повертывая червяк обратно, установить зазор между накладкой колодки и тормозным барабаном 0,25—0,4 мм, зазор следует измерять щупом через окно в тормозном барабане в средней части накладки;
3. опробовать после регулировки всех колес действие тормозов на ходу или на испытательном станке.

После переклепки накладок, замены колодок или ремонта тормозного барабана производят полную регулировку тормозов эксцентричными опорными пальцами в такой последовательности:

1. регулируют колодки червяком тормозного рычага в порядке, указанном выше;
2. освобождают гайки опорных пальцев и поворотом их один к другому прижимают колодки до отказа к барабану и закрепляют гайки пальцев в этом положении;
3. червяком устанавливают нормальный зазор между накладками и барабаном и проверяют легкость вращения колеса.

Теоретическая часть

В современных машинах устанавливается два вида тормозов — дисковые и барабанные. Ранее спросом пользовались системы барабанного типа из-за большей площади контакта в процессе торможения и повышенного ресурса работы. Кроме того, благодаря использованию барабанной системы удавалось избежать применения тормозного усилителя (сегодня устанавливается во всех современных авто).

Но ситуация меняется, и барабанные тормоза все реже встречаются на автомобилях. Как правило, они устанавливаются на бюджетных моделях, а дорогие авто комплектуются исключительно дисковыми тормозами. Одна из причин, по которой производители отказались от барабанной тормозной системы — высокая вероятность перегрева, обусловленного закрытостью конструкции.  Второй недостаток — ограниченное давление прижатия колодок к основному механизму.

Дисковые тормоза показали эффективность в мире спорта. Наличие повышенной площади касания позволяет быстрее справляться с перегревом, а эффективность торможения растет. Благодаря механической надежности системы дискового типа, в ограничении сжатия нет необходимости, что повышает эффективность таких тормозов.

Минус — вероятность перегрева устройства из-за ограниченной площадки колодок. Как результат, нагреваются и близлежащие механизмы, к примеру, суппорт. Греется и рабочая жидкость, которая при активном применении тормозов может закипеть (несмотря на повышенную температуру кипения около 250 0С).  Вот почему на машинах с мощным мотором ставятся колодки с увеличенной площадью, размер которых часто достигает 30% площади диска. Для обеспечения работы таких механизмов применяются специальные суппорты с большим количеством поршней.

Замена тормозных колодок

Тормозные колодки передних тормозов необходимо заменить, если их толщина меньше минимально допустимой. Очередность работ при замене обкладок следующая:

• Ослабить гайки крепления передних колес, поднять перед автомобиля и передние колеса.
• Снять передние колеса.
• Вывернуть болты из направляющих пальцев.
• Извлечь суппорт и отвести его, не допуская нагрузки на гибкий тормозной шланг.
• Извлечь изношенные колодки и заменить их новыми.
• Вдвинуть поршень внутрь цилиндра суппорта, стараясь не повредить пыльник поршня и не допуская вытекания тормозной жидкости из бачка.
• Установить на место суппорт и ввернуть болты в направляющие пальцы.
• Установить передние колеса, наживить гайки, опустить перед автомобиля и затянуть колесные гайки с усилием 40…70 Нм.

Диагностируем тормозную систему своими руками

Наверное, ни одна из систем автомобиля не нуждается в такой исправности как тормозная, в противном случае о последствиях, думаем, говорить нет смысла.

Периодическая диагностика тормозной системы – доказательство того, что тормоза не подведут вас ни в какой, даже в самой критической ситуации.

Ну и самое важное – провести диагностику самостоятельно под силу каждому автовладельцу, к тому же подобная процедура не требует ни специальных инструментов, ни определенных навыков

Обратите внимание

Все, что вам потребуется – это чистая тряпочка, стандартный набор инструментов, рулетка или линейка и небольшая канистра тормозной жидкости.

Приступать к диагностике тормозной системы следует с контроля уровня тормозной жидкости.

Стоит отметить, что подобную процедуру необходимо проводить периодически, хотя бы раз в месяц, она также требуется после того, как был прокачен гидропровод, ну и естественно, когда система сама сигнализирует о недостатке жидкости.

Контроль тормозной жидкости – это довольно простая задача, которую можно произвести визуально, поскольку на бачке с тормозной жидкостью имеются два деления – минимум и максимум, нормой считается, когда уровень тормозухи находится между ними.

После этого плотно закрутите крышку, подсоедините в обратной последовательности все жгуты.

Убедиться, что вы все сделали правильно, можно при работающем двигателе по контрольной лампочке на приборной панели, которая должна загореться при надавливании на крышку бачка.

Диагностика всей тормозной системы

После выше проведенной операции уделить внимание следует вакуумному усилителю тормозов. Стоит отметить, что данную процедуру необходимо осуществлять при выключенном зажигании, поэтому если до этого мотор работал, его необходимо заглушить

Теперь вам нужно заняться прокачкой тормозов — с интервалом нажимайте на тормоз, продолжать необходимо до полного исчезновения шипения в усилителе. Затем, нажав на педаль, нужно запустить двигатель.

Об исправности можно судить по педали, немного ушедшей вниз.

Уделите внимание и ходу рычага стояночного тормоза. О том, что он находится в порядке, сообщит ход примерно в три щелчка, к тому же ручник должен без напряжения держать автомобиль, стоящий на спуске примерно в 23 градуса

О том, что он находится в порядке, сообщит ход примерно в три щелчка, к тому же ручник должен без напряжения держать автомобиль, стоящий на спуске примерно в 23 градуса.

Важно

Если хотя бы с одним из заданий стояночный тормоз не справляется, необходимо провести замену вышедших из строя деталей, рекомендуем с этим не затягивать, ведь о последствиях вы догадываетесь, думаем, сами.

Ну и завершающим этапом при диагностике тормозной системы является проверка изношенности тормозных колодок, о подобной процедуре мы уже писали, поэтому дублировать темы не будем. Если в ходе проверки была установлена необходимость замены колодок, то ее требуется провести безотлагательно, ведь с тормозами, как мы уже не раз говорили, шутки очень плохи.

Вот такой представляется диагностика тормозной системы своими силами. Согласитесь, при достаточном количестве свободного времени, наличии терпения и желания ее довольно просто осуществить. И еще раз призываем вас при обнаружении неисправностей безотлагательно их устранять, поскольку последствия будут крайне печальными.

Напоследок, какая бы система в автомобиле не нуждалась в диагностике или ремонте не следует откладывать удовлетворение данной потребности в долгий ящик.

Помните: железный конь не прощает к себе халатного отношения и безразличия, ведь он, в первую очередь, ваш боевой товарищ, с которым вы и в огонь, и в воду и сквозь медные трубы, в его преданности и надежности вы должны быть уверены на 100% в любое время, иначе, даже самая незначительная проблемка превратится в проблему глобального масштаба.

Основная информация

Основной функцией торможения считается управление скоростью машины, ее остановкой, а также удержанием ее в одном положении с помощью силы торможения между дорогой и колесами машины. Сила торможения может образовываться автомобильным двигателем, механизмом торможения колес авто, электронным или гидравлическим замедляющим тормозом, который находится в трансмиссии. Для функционирования всех вышеперечисленных функций на транспортное средство устанавливают различные типы тормозных систем.

Следственно возникает вопрос, сколько же и всего?

1. Рабочая. Этот тип применяется на любой скорости машины для полной остановки или же снижения скорости. Причем она начинает функционировать сразу же после нажатия на педаль тормоза. Она считается самой эффективной по сравнению с остальными типами.
2. Запасная. Используется в том случае, если основной блок торможения неисправен. Данный тип тормозного блока может быть двух видов, автономным или же ее функции выполняет часть рабочей системы торможения.
3. Стояночная. Является необходимой для удержания машины на протяжении определенного времени на месте. То есть благодаря ей полностью исключается вероятность передвижения авто без ведома водителя.
4. Добавочная. Используется на транспортных средствах, которые имеют повышенную массу, для остановки на спусках. Довольно часто происходит так, что ее функции остановки выполняются двигателем, на котором трубопровод перекрывается при помощи заслонки.

В чем заключается принцип действия?

Давайте рассмотрим принцип действия торможения на примере гидравлического рабочего блока. В момент нажатия на тормоз нагрузка переходит на усилитель, создающий добавочное усиление на основном цилиндре. Поршень основного цилиндра торможения собирает всю жидкость в цилиндрах автомобильных колес с помощью трубопроводов. Причем в этот же момент происходит увеличение давления жидкости в приводе тормоза. Благодаря поршням цилиндров автомобильных колес происходит перемещение тормозящих колодок к дискам, или как их еще называют барабанам.

После нажатия на тормоз проходит увеличение давления жидкости, вследствие чего проходит активация механизмов торможения, приводящих вращение автомобильных колес в замедление и образование силы торможения в месте контакта шин авто с покрытием дороги. Причем чем больше будет прикладываться сила к педали тормоза, тем эффективнее и быстрее произойдет торможение автомобильных колес. Давление жидкости в момент остановки может достигать от десяти до пятнадцати мегапаскалей.

Части пружин отводятся от барабанов при помощи колодок. Тормозная жидкость переходит в основной цилиндр торможения из цилиндров автомобильных колес благодаря трубопроводам. Таким образом, проходит понижение давления системы торможения. Эффективность торможения сильно увеличивается благодаря использованию систем безопасности транспортного средства.

Основные неисправности

Главной задачей проведения диагностики считается обнаружение неисправности тормозной системы, а также их устранение при минимальном использовании денежных средств. Кроме того, своевременное обнаружение неисправностей торможения позволит вам избежать больших денежных трат, потому как вы сможете предотвратить поломку. В специализированных центрах диагностика тормозной системы проводится на специальном стенде, но вы и сами можете ее провести в домашних условиях. Для определения неисправностей нужно внимательно относиться к своему транспортному средству.

https://youtube.com/watch?v=Av-jj8NNrv8

Итак, сколько же существует неисправностей тормозной системы?

1. Возникновение постороннего шума;
2. Слышен скрип во время торможения транспортного средства;
3. Заметно подтекание тормозной жидкости;
4. Западает педаль тормоза;
5. Заметно увеличился тормозной путь.

Как правило, все вышеперечисленные поломки системы торможения связаны с такими причинами:

• Нарушилась герметичность;
• Низкий уровень жидкости;
• Нерегулярное проведение замены жидкости;
• сильно износились тормозные колодки.

Чаще всего причиной неполадок является несвоевременная замена жидкости, а это может привести к полному отказу тормозов. Ее нужно регулярно меть из-за того, что в момент использования она впитывает в себя всю влагу. Также может быть недостаточный уровень жидкости в системе торможения, так как она испаряется при закипании, которое происходит в момент торможения транспортного средства.

Диагностика тормозных систем

Опубликовано: 2015-11-21 19:29:30

Диагностика – определение технического состояния автомобиля и его систем без разборки и с использованием специализированного оборудования. Основной и первостепенной задачей диагностики автомобилей является выявление возможной неисправности в машине еще до того, как она заявит про себя.

Конечно же, производятся диагностические операции для того, чтобы вовремя обнаружить неисправность и всеми возможными способами избежать дорогостоящих ремонтов авто, а тем самым продлить его ресурс, обеспечить надежную долговечную работу и материальное и моральное спокойствие владельца машины, что тоже немаловажно. Конечно же, для каждого владельца автомобиля основным и небезразличным будет являться внешний вид его железного друга, и, как бы это странно не звучало, но встречают то по одежке! Всегда хочется видеть автомобиль чистеньким и сверкающим краской, будто только что с заводского конвейера

Конечно же, для каждого владельца автомобиля основным и небезразличным будет являться внешний вид его железного друга, и, как бы это странно не звучало, но встречают то по одежке! Всегда хочется видеть автомобиль чистеньким и сверкающим краской, будто только что с заводского конвейера.

На втором месте беспрекословно находится надежность автомобиля – его способность уверенно и качественно выполнять свою первостепенную транспортную работу

Здесь, конечно же, огромное внимание уделяется двигателю с его системами, а также диагностированию подвергаются системы машины, что непосредственно отвечают за безопасность дорожного движения

Одна из таких систем и, пожалуй, самая важная – это тормозная система автомобиля

Предназначена она для возможности снижения его скорости, остановки и удержания в неподвижном состоянии во время стоянки.  Давайте подробно разберемся, на что необходимо обращать внимание при диагностировании тормозных систем и что же непосредственно там проверять

В первую очередь при диагностировании тормозной системы авто проводят ее визуальный осмотр: отсутствие подтеканий рабочей тормозной жидкости, ее уровень и чистоту (определяют по цвету и запаху). В современных автомобилях с антиблокировочной системой тормозов применяются рабочие тормозные жидкости стандарта DOT-5, запомните это!
Проверяют работу тормозной системы непосредственно в действии методом ходовых испытаний (проехаться на авто и почувствовать, как работают тормоза) либо на специальных стендах, где имитируется движение автомобиля. Так же, хотелось бы отметить, что в тормозных системах авто запрещается применять узлы и детали, не соответствующие марке вашего автомобиля. Это достаточно важно!
Проверяют состояние тормозных колодок и дисков, определяют их степень износа и оставшийся ресурс, диагностируют работу антиблокировочной системы тормозов, системы курсовой устойчивости автомобиля, ну конечно же если такие системы на автомобиле есть!
Осуществляют проверку стояночной тормозной системы и, при необходимости, производят ее регулировку, путем подтягивания тросика так называемого ручника или подведения тормозных колодок.

Хотелось бы отметить, что тормозная система автомобиля отвечает непосредственно за безопасность дорожного движения

Должна работать эффективно и без каких-либо нареканий, поэтому в диагностике технического состояния данной системы необходимо уделять огромнейшее внимание при каждом техническом обслуживании!!! Удачного движения!

Разборка тормозных механизмов

Тормозной механизм с гидравлическим приводом (автомобиль ГАЗ-51) необходимо разбирать в следующем порядке:

1. отъединить шланги от колесных цилиндров;
2. снять тормозной барабан;
3. снять стяжную пружину колодок;
4. отвернуть гайки, удалить опорные пальцы с эксцентричными втулками и снять колодки;
5. отвернуть болты и снять колесный цилиндр в сборе;
6. разобрать колесный цилиндр, вынув из него упорные штифты 1 колодок, уплотняющие чехлы 2, поршни 3, манжеты 8 и пружину 7;
7. отвернуть гайки, снять пружины и вынуть регулировочные эксцентрики.

Для разборки тормозного механизма с пневматическим приводом (автомобиль ЗИС-150) необходимо:

1. отъединить штоки тормозных камер от тормозных рычагов 6;
2. вынуть шплинт и снять тормозной рычаг с вала разжимного кулака 3 вместе с червячным регулировочным устройством 4 и 5;
3. снять тормозной барабан;
4. снять стяжную пружину 2 колодок;
5. отвернуть гайки, снять замочные скобы 14. вынуть эксцентричные опорные пальцы 10 и снять колодки;
6. вынуть вал с разжимным кулаком 1.

Ремонт тормозной системы

Характер дефектов, возникающих в тормозном приводе, зависит от типа привода.

Дефектами гидравлического привода являются:

1. неправильный свободный ход тормозной педали;
2. отсутствие жидкости в резервуаре главного тормозного цилиндра или попадание в систему воздуха (педаль пружинит и имеет неровный ход);
3. разбухание манжеты поршня главного тормозного цилиндра, загрязнение компенсационного отверстия цилиндра или чрезмерный уровень жидкости в нем (притормаживание при отпущенной педали);
4. заедание клапанов в главном тормозном цилиндре;
5. заедание поршней и разрушение резиновых манжет колесных цилиндров.

Свободный ход тормозной педали должен составлять 8—14 мм. Для его регулировки нужно отпустить контргайку 2 штока и, поворачивая шток 4 ключом за шестигранную головку 3 в ту или другую сторону, установить нормальный свободный ход педали. После регулировки следует затянуть контргайку.

Уровень жидкости в резервуаре главного тормозного цилиндра должен быть на 15—20 мм ниже плоскости наливного отверстия. Разбухшие и разрушенные резиновые манжеты заменяют новыми, а клапаны и поршень тщательно промывают в спирте и насухо протирают.

Для удаления воздуха, попавшего в систему, ее прокачивают.

При прокачивании тормозной системы необходимо:

1. отвернуть пробку резервуара главного тормозного цилиндра и заполнить его тормозной жидкостью до нормального уровня;
2. на всех колесных цилиндрах вывернуть пробки клапанов выпуска воздуха;
3. вместо пробки правого заднего колеса ввернуть штуцер с резиновым шлангом длиной 350—400 мм и опустить свободный конец шланга в стеклянный сосуд с тормозной жидкостью;
4. отвернуть клапан выпуска воздуха на 1/2 — 3/4 оборота, быстро нажимать на тормозную педаль и медленно ее отпускать; прокачку продолжать до тех пор, пока не прекратится выход пузырьков воздуха из шланга;
5. задержать педаль в нажатом положении, плотно завернуть клапан выпуска воздуха, отвернуть штуцер шланга и завернуть пробку;
6. прокачать также переднее правое колесо, затем переднее левое и заднее левое; при прокачке проверять уровень тормозной жидкости и добавлять ее в резервуар главного тормозного цилиндра.

В пневматическом тормозном приводе встречаются следующие дефекты:

1. неисправность компрессора;
2. неправильный свободный ход тормозной педали;
3. прорыв диафрагмы, износ или заедание клапанов тормозного крана;
4. пропуск воздуха в соединениях;
5. загрязнение фильтра и скопление конденсата в отстойнике фильтра и баллоне;
6. неплотность в соединении частей тормозных камер и прорыв диафрагм.

Ремонт деталей шатунно-кривошипного механизма компрессора соответствует ремонту аналогичных деталей двигателя.

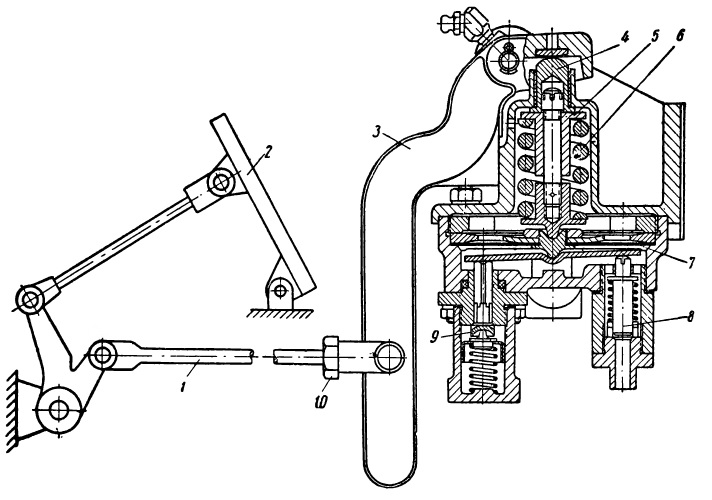

При регулировке свободного хода тормозной педали производят следующие операции:

1. Отъединяют тягу тормозной педали от рычага тормозного крана и ослабляют контргайку регулировочной вилки.
2. Регулируют при помощи вилки длину тяги так, чтобы при отпущенной педали рычаг тормозного крана был прижат к крышке тормозного крана. В этом положении между верхним (коротким) плечом рычага и плунжером должен быть зазор, соответствующий свободному ходу нижнего (длинного) плеча рычага 1,5—2,5 мм. Этот зазор обеспечивает полное оттормаживание колес.

Лопнувшая диафрагма, изношенные клапаны тормозного крана и порванные диафрагмы тормозных камер заменяют новыми.

Основными дефектами тормозных механизмов, независимо от их типа и привода к ним, являются:

• замасливание или износ накладок тормозных колодок;
• износ тормозных барабанов;
• износ разжимного кулака (при механическом и пневматическом приводах);
• ослабление или поломка стяжных пружин колодок.

Основные рабочие элементы тормозной пневмосистемы

Как отмечалось, в грузовых машинах чаще всего применяются пневматические тормоза, которые конструктивно состоят из следующих элементов.

Компрессор

Монтируется на маховике силового узла и обеспечивает подачу воздуха с необходимым давлением. Он поступает через трубопровод, очищается, а после подается к цилиндрам компрессора.

При достижении давления в 0,7 МПа останавливается подача в пневматическую систему, а при снижении до 0,65 МПа —прекращается выход в атмосферу. Компрессор монтируется в передней части грузовика в непосредственной близости от мотора.

Работает от клиновидного ремня, объединяющего шкивы вентилятора охлаждения и компрессорного механизма. Давление определяется по манометру. После нажатия на педаль воздух подается в тормозные отсеки, а на следующем этапе колодки сжимаются и обеспечивают торможение.

Главный тормозной цилиндр (ГТЦ)

Назначение узла состоит в восприятии усилия, которое передается от тормозной педали / рычага. Механизм отличается по конструктивным особенностям и принципу действия. В состав входит кожух цилиндра, поршень, уплотнители и соединительные узлы. В сложных конструкциях применяется два или более контуров с увеличенным количеством поршней. В некоторых версиях тормозных систем используются двойные цилиндры.

Возле ГТЦ предусмотрена емкость с тормозной жидкостью, которые соединяется с гидравлическим цилиндром. При использовании индивидуального бака он соединяется с ГТЦ с помощью резиновой трубы. Благодаря этой особенности, обеспечивается пополнение жидкости в случае течи, принятии лишнего рабочего состава при расширении и т. д.

К примеру, в грузовом автомобиле Газ 53 предусмотрено 2-контурная система, а ГТЦ имеет двухсекционное исполнение. Каждый из них работает со своим контуром. Также имеется две емкости, которые объединяются с ГТЦ через пру отверстий.

Главными элементом является датчик, отличающийся поплавковой конструкцией и обеспечивающий замыкание контактной группы при снижении жидкости ниже допустимого уровня. При заливке системы необходимо удаление воздуха.

Колесные рабочие цилиндры

Один из главных узлов пневматической тормозной системы, обеспечивающий приведение в действие тормозов— рабочие цилиндры. Конструктивно состоят из двух поршней, которые обеспечивают передачу усилия и остановку автомобиля.

Для срабатывания этих элементов необходимо нажать на педаль тормоза. При ее удерживании происходит движение поршней, воздействующих на колодки и обеспечивающих замедление вращения барабана.

Регулятор давления

В его функции входит контроль и поддержание необходимого давления в системе. При необходимости устройство подает дополнительный поток воздуха или спускает его для поддержания работоспособности системы.

Кроме рассмотренных выше узлов, пневматическая система грузовика включает в себя:

• осушитель воздушного потока — защита от попадания влаги в систему;
• 4-контурный защитный клапан — распределение воздуха по контурам и защита от утечки;
• тормозной кран (ножной) — используется для управления тормозами;
• ресиверы — баллоны, накапливающие необходимый запас воздуха;
• камеры системы — для преобразования пневматики в механическое воздействие;
• ручной рычаг — управление стояночной тормозной системой;
• элементы АБС;
• энергоАКБ;
• манометр — показывает уровень давления;
• индикаторы на рабочей панели и т. д.

Стояночная система

У стояночной тормозной системы имеется механический привод, за редким исключением, на задние колеса. От рычага стояночного тормоза тонким тросом идет к задним тормозным механизмам, в которых установлено устройство, прижимающее к барабану (диску) штатные либо дополнительные (стояночные) колодки. Регулировку стояночного тормоза обычно производят с помощью эксцентрика на тормозном механизме, а также регулировочной гайкой штока приспособления, соединяющего приводной трос и рычаг, или методом изменения места расположения рычага в салоне автомашины.

Диски и барабаны

Рис 4. Схема действия дискового тормозного механизма1 — наружный рабочий цилиндр (левого) тормоза; 2 — поршень; 3 — соединительная трубка; 4 — тормозной диск переднего (левого) колеса; 5 — тормозные колодки с фрикционными накладками; 6 — поршень; 7 — внутренний рабочий цилиндр переднего (левого) тормоза

Дисковый тормозной механизм (рисунок 4) состоит из:

• суппорта;
• тормозных цилиндров (двух или одного);
• тормозного диска;
• двух тормозных колодок.

Суппорты крепятся на поворотных кулаках передних колес автомобиля. В суппорте находятся оба тормозных цилиндра и пара тормозных колодок. Колодки находятся с обеих тормозного диска, который вращается вместе колесом, закрепленном на нем. Когда водитель давит на педаль тормоза, под воздействием тормозной жидкости поршни начинают выдвигаться из цилиндров и прижимать тормозные колодки к поверхности диска. Когда же водитель отпускает педаль, и колодки, и поршни отодвигаются обратно из-за небольшого «биения» диска. В отличие от барабанных, дисковые тормоза очень просты в обслуживании. Замена тормозных колодок в этих механизмах не доставит больших хлопот даже новичку.

k

Преимущества дисковых тормозов:

• характеристики дисковых тормозов не теряют стабильности при воздействии повышенной температуры, а у барабанных эффективность снижается;
• температурная стойкость дисков гораздо выше, в том числе и потому, что диски лучше охлаждаются (некоторые типы тормозных дисков не монолитные, а полые внутри с отверстиями для лучшей вентиляции);
• большая эффективность торможения уменьшает тормозной путь;
• ниже вес и меньше размеры;
• увеличивается чувствительность тормозов;
• уменьшается время срабатывания;
• изношенные колодки легко заменяются, тогда как на барабанных приходится тратить усилия и время на подгонку колодок, прежде чем одеть барабаны;
• примерно 70% кинетической энергии автомашины гасится передними тормозами, при наличии и задних дисковых тормозов нагрузка на передние диски снижается;
• температурные расширения на качество контакта тормозных поверхностей не влияют.

Рис 5. Схема действия барабанного тормозного механизма1 — тормозной барабан; 2 — тормозной щит; 3 — рабочий тормозной цилиндр; 4 — поршни рабочего тормозного цилиндра; 5 — стяжная пружина; 6 — фрикционные накладки; 7 — тормозные колодки

Барабанный тормозной механизм (рисунок 5) включает следующие компоненты:

• тормозной щит;
• тормозной цилиндр;
• две тормозные колодки;
• стяжные пружины;
• тормозной барабан.

Тормозной щит жестко крепится к балке заднего моста, а на щите установлен рабочий тормозной цилиндр. В результате нажатия на тормозную педаль поршни в цилиндре раздвигаются и давят на верхние части тормозных колодок. Колодки, изготовленные в форме полуколец, своими накладками прижимаются к внутренней поверхности тормозного барабана, который вращается при движении автомобиля вместе с колесом, которое на нем и закреплено. Торможение колеса осуществляется за счет силы трения, возникающей при контакте между барабаном и накладками колодок. Когда водитель отпускает педаль тормоза, стяжные пружины возвращают колодки на прежние позиции.Основные преимущества барабанных тормозов:

• невысокая стоимость и простота изготовления;
• эффект механического самоусиления. Вследствие того, что нижние части тормозных колодок связаны между собой, трение передней колодки о барабан усиливает прижатие к поверхности барабана задней колодки. Данный эффект способствует многократному росту тормозного усилия, передаваемого от водителя, и быстрому повышению тормозящего действия при увеличении давления на педаль.
