Принцип работы четырехтактного двигателя

Рабочий процесс четырехтактных двигателей

Транспорт » Назначение и типы автомобильных двигателей » Рабочий процесс четырехтактных двигателей

Страница 1

Рабочий процесс (цикл) четырехтактных двигателей состоит из тактов впуска, сжатия, рабочего хода и выпуска. Рабочий процесс происходит за четыре хода поршня или за два оборота коленчатого вала. Рассмотрим протекание рабочего цикла бензинового двигателя. При такте впуска (рис.3, а) поршень -/движется от ВМТ к НМТ. Выпускной клапан 5 закрыт. Под действием вакуума, создаваемого при движении поршня, в цилиндр 3 поступает горючая смесь (бензина и воздуха) через впускной клапан 7, открытый распределительным валом 6.

Рис. 2.3. Схема рабочего процесса четырехтактного бензинового двигателя: а — впуск; 6 — сжатие; в — рабочий ход; г — выпуск; / — коленчатый вал; 2 — шатун; 3 — цилиндр; 4 — поршень; 5 — выпускной клапан; 6 — распределительный вал; 7 — впускной клапан

Горючая смесь перемешивается с остаточными отработавшими газами, образуя при этом рабочую смесь. В конце такта впуска давление в цилиндре составляет 0,08 . 0,09 МПа, а температура рабочей смеси – 80 . 120 °С. Такт сжатия (рис.3, б) происходит при перемещении поршня от НМТ к ВМТ. Впускной и выпускной клапаны закрыты. Объем рабочей смеси уменьшается, а давление в цилиндре повышается и в конце такта сжатия составляет 0,9 . 1,5 МПа. Повышение давления сопровождается увеличением температуры рабочей смеси до 450 .500°С. При такте рабочего хода (рис.3, в) впускной и выпускной клапаны закрыты. Воспламененная в конце такта сжатия от свечи зажигания рабочая смесь быстро сгорает (в течение 0,001 .0,002 с). Температура и давление образовавшихся газов в цилиндре возрастают соответственно до 2200 .2500°С и 4 .5,5 МПа. Газы давят на поршень, он движется от ВМТ до НМТ и совершает полезную работу, вращая через шатун 2 коленчатый вал 1. По мере перемещения поршня к НМТ и увеличения объема пространства над ним давление в цилиндре уменьшается и в конце такта составляет 0,35 .0,45 МПа. Снижается и температура газов до 900 Л200 °С. Такт выпуска (рис. 3, г) происходит при движении поршня от НМТ к ВМТ. Впускной клапан закрыт. Отработавшие газы вытесняются поршнем из цилиндра через выпускной клапан, открытый распределительным валом. Давление и температура в цилиндре уменьшаются и в конце такта составляют 0,1 .0,12 МПа и 700 .800°С. Из рассмотренного рабочего процесса (цикла) следует, что полезная работа совершается только в течение одного такта — рабочего хода. Остальные три такта (впуск, сжатие, выпуск) являются вспомогательными, и на их осуществление затрачивается часть энергии, накопленной маховиком двигателя, который установлен на заднем конце коленчатого вала, при рабочем ходе. Рабочий процесс четырехтактного дизеля существенно отличается от рабочего цикла бензинового двигателя по смесеобразованию и воспламенению рабочей смеси. Основное различие рабочих циклов состоит в том, что в цилиндры дизеля при такте впуска поступает не горючая смесь, а воздух, и при такте сжатия в цилиндры впрыскивается мелкораспыленное топливо, которое самовоспламеняется под действием высокой температуры сжатого воздуха. Рассмотрим более подробно рабочий цикл дизеля. Такт впуска (рис.4, а) осуществляется при движении поршня 2 от ВМТ к НМТ. Выпускной клапан 6 закрыт. Вследствие образовавшегося вакуума в цилиндр 7 через воздушный фильтр 4 и открытый впускной клапан 5 поступает воздух из окружающей среды. В конце такта впуска давление в цилиндре составляет 0,08 .0,09 МПа, а температура — 40 .60°С.

Рис. 4. Схема рабочего процесса четырехтактного дизеля: а — впуск; б — сжатие; в — рабочий ход; г — выпуск; 1 — топливный насос; 2 —поршень; 3 — форсунка; 4 — воздушный фильтр; 5 — впускной клапан; 6 —выпускной клапан; 7 — цилиндр; 8 — шатун; 9 — коленчатый вал

Страницы: 1

Двухтактный ДВС его конструктивные особенности и описание принципа работы

Большинство бензопил и бензокос оснащаются приводными устройствами двухтактного типа. Два такта — это этап сжатия топливной смеси и рабочий ход поршня (когда он опускается вниз). Чтобы понять, чем отличается двухтактный двигатель от четырехтактного, рассмотрим изначально строение мотора. Основные детали двигателя — это цилиндр, поршень, коленчатый вал и шатун. За сжигание топлива отвечает свеча зажигания, а транспортировка смеси и отвод газов происходит посредством впускного и выпускного каналов. Конструктивная схема двухтактного двигателя отображена на фото ниже.

Двигатель двухтактного типа имеет упрощенное строение в отличие от четырехтактного. Принцип работы у него простой, и начинается с того, что осуществляется перемещение поршня из нижней мертвой точки в верхнюю. В стенках цилиндра присутствует три отверстия — впускной, выпускной и продувочный канал. Впускной расположен ниже, чем выпускной, а продувочный находится между ними, как показано на фото выше. Впускной и продувочный канал соединяется с кривошипно-шатунной камерой. Далее подробное описание принципа работа ДВС.

Первый такт.

Первоначально топливо из карбюратора транспортируется в камеру КШМ. Через продувочное отверстие в цилиндр из камеры КШМ засасывается предварительно-поступившая топливно-воздушная смесь. Прекращается подача смеси тогда, когда поршень перекрывает отверстие продувочного канала. Далее движение поршня осуществляет перекрытие выпускного канала. Часть топливно-воздушной смеси при этом уходит в выпускной канал. После перекрытия выпускного канала начинается процесс сжатия горючей смеси. Эта смесь состоит из бензина, масла и воздуха. При достижении поршнем верхней мертвой точки, происходит воспламенение смеси за счет создания искры свечей зажигания.

В тот момент, когда в верхней части цилиндра осуществляется сжатие, в нижней части камеры КШМ создается разрежение. Это разрежение позволяет засосать очередную порцию топлива из карбюратора для следующего воспламенения. Засасываемое топливо в камеру кривошипно-шатунного механизма одновременно выполняет смазывание коленчатого вала и шатуна. Именно поэтому в состав горючей смеси добавляется специальное масло для двухтактного мотора. Двухтактные двигатели не имеют масляного картера, что является одним из главных их отличий от четырехтактных. Все эти процессы совершаются в один такт.

Второй такт.

Сгоревшие газы толкают поршень вниз, тем самым осуществляется рабочий ход. Когда открывается выпускное отверстие, в него выходят выхлопные газы, поступающие по каналу в глушитель. Опускающийся вниз поршень создает давление в камере КШМ. За счет этого давления осуществляется выдавливание топливно-воздушной смеси ТПС из камеры КШМ в продувочный канал. В цилиндр следующая порция ТПС выталкивается сразу при открытии доступа к продувочному отверстию. При заполнении рабочей камеры цилиндра порцией топливной смеси происходит одновременное вытеснение оставшихся отработанных газов. Заканчивается второй такт при достижении поршнем нижней мертвой точки.

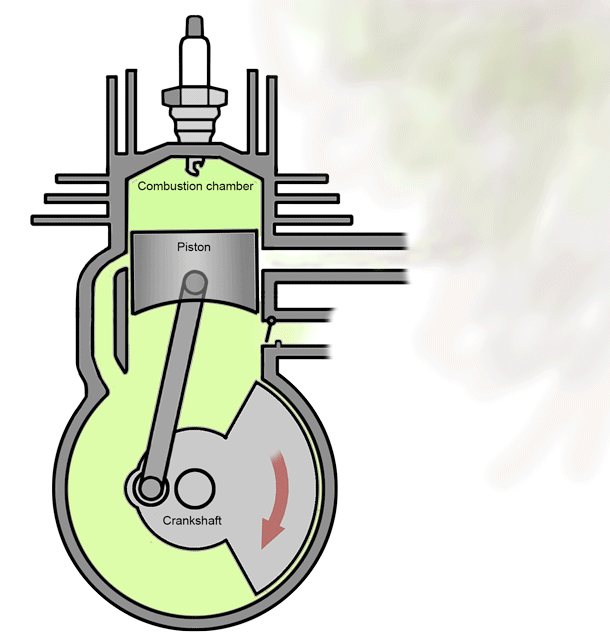

Визуальный процесс работы двухтактного двигателя представлен на анимированном изображении ниже.

У такого типа ДВС есть свои достоинства и недостатки, которые описаны ниже. Зная строение и принцип работы двухтактного двигателя, разберемся с четырехтактными моторами.

Основные отличия между двухтактным и четырехтактным ДВС

Одно из основных отличий рассматриваемых агрегатов в наличии газораспределительного механизма на 4-тактном моторе. На 2-тактных устройствах газораспределительного механизма нет. Вместо него имеются отверстия в стенках цилиндра, через которые и происходит подача готовой топливно-воздушной смеси, а также отвод выхлопных газов.

ГРМ не только увеличивает вес и размер двигателя, но еще и существенно влияет на его стоимость. Отсутствие ГРМ приводит к тому, что двигатель имеет только два цикла работы. Наличие каналов в стенках цилиндра приводит к увеличенному износу колец и поршня двигателя. Именно поэтому двухтактные двигатели имеют небольшой ресурс работы. Далее рассмотрим конструктивные отличия между 2-тактным и 4-тактным моторами.

1. Потребление топлива — несмотря на то, что двухтактный агрегат имеет простое строение, в плане потребления бензина он проигрывает четырехтактному. Связано это с количеством тактов. В то время, как 4-цикловый агрегат совершает 2 оборота коленчатого вала, потребляя при этом одну порцию топлива, двухтактный двигатель при этом делает только один оборот. Увеличение расхода топлива составляет примерно 1,5 раза. Кроме того, не стоит забывать, что 2-тактный агрегат имеет несовершенную систему, и в процессе работы наблюдается потеря топливной смеси, выбрасываемой в глушитель. Это часть смеси, которая «вылетает в трубу» при движении поршня вверх в момент сжатия
2. Тип топлива — моторы 4-тактного типа работают на чистом бензине, который в карбюраторе смешивается с воздухом. Агрегаты 2-тактного типа работают на смеси масла с бензином. Использование чистого бензина недопустимо, что повлечет за собой быстрый выход из строя цилиндропоршневой группы
3. Система смазки — многие знают, что именно по этому принципу рассматриваемые агрегаты отличаются. В 4-тактном моторе имеется отдельная система смазки, состоящая не только из емкости, но еще и масляного насоса, фильтров и трубопроводной магистрали. Система смазки не взаимосвязана с механизмом подачи топлива, что говорит не только об эффективности, но и продолжительном сроке службы. Двухтактные моторы работают на бензине с маслом. Пропорции смешивания бензина с маслом для бензопилы и бензокосы описаны на сайте. Бензин вместе с малом подается в двигатель, где осуществляется смазка механизма. Стоит отметить, что далеко не все двухтактные моторы имеют общую систему смазки, но встречаются еще и агрегаты с раздельным механизмом, где смешивание происходит автоматически в зависимости от количества оборотов
4. Тип смазывающих веществ или отличие масла для двухтактного мотора от 4-тактного. Для двухтактных двигателей используются специальные масла «сгорающего» типа. Это масло смешивается с бензином, и попадают в систему КШМ, обеспечивая смазку движущихся деталей. После этого масло в составе с бензином поступает в цилиндр, где воспламеняется и сгорает. Это масло называется двухтактным, и выпускается оно красного или зеленого цвета. Цвет не играет большой роли, и говорит о применении присадок в составе. Четырехтактные моторы работают на чистом бензине, так как они имеют отдельный механизм, отвечающий за смазку КШМ. В таких моторах используется обычное моторное масло, которое нельзя смешивать с бензином, и заливать в двухтактные агрегаты. Это приведет к быстрому засорению электродов свечи и выходу из строя ДВС. Получается, что отличие масла для двухтактных двигателей от четырехтактных заключается в консистенции и составе. На 2-цикловых ДВС используются сгораемые типы масел, которые перед тем, как сгореть, смазывают всю систему

По системе смазки четырехтактных двигателей нужно отметить, что они бывают двух типов — с сухим и мокрым картером. Различаются они по способу смазки. В мокром типе происходит подача масла из картера на КШМ. Насос перекачивает масло из картера, являющегося частью двигателя.

На ДВС с сухим картером используется отдельный бак с маслом. Из него масло насосом перекачивается в систему КШМ, обеспечивая смазку деталей. Скапливающееся масло обратно транспортируется в бак при помощи дополнительного насоса.

Зная основные конструктивные и принципиальные отличия рассматриваемых механизмов, следует разобраться с их достоинствами и недостатками, которые имеются у обоих вариантов.

Расширенная классификация термометров

Оговоримся, что в рамках обзора не отделяем от темы пирометры. Это чуть иной класс приборов, активно используется для аналогичных целей, что и датчики температуры. Итак, принято различать:

Термометры расширения. Базируются на способности тел менять геометрические размеры:

1. Стеклянные жидкостные термометры — за окном. Уже считаются датчиками температуры. Чаще в качестве жидкости используется ртуть по ряду причин: сохраняет агрегатное состояние в широком диапазоне условий окружающей среды, не смачивает стекло, легко извлекается из природных компонентов. К недостаткам относятся токсичность, малый коэффициент температурного расширений и застывание уже при минус 35 градусах Цельсия. Это напоминает о пользе спиртовых термометров.
2. Манометрические термометры основаны на зависимости давления паров вещества в рабочей камере от температуры. Подобные системы охотно применяются в качестве термостатов стареньких холодильников, где нет электроники. Плюсы: система не нуждается в питании электрическим током, что сильно упрощает конструкцию прибора. Эти температурные датчики размещаются в районе испарителя, через трубку соединяются с регулятором (находится в холодильном отсеке), где стоит реле.

Термометрические датчики и термометры сопротивления включают в состав термопары и термисторы. Это избитая тема, коснёмся чуть ниже. В качестве материалов для указанных датчиков температуры применяются металлы, полупроводники, прочие классы таблицы Менделеева.

Термометр сопротивления

4 тактный двигатель принцип работы

В двухтактном моторе смазывание коленвала, цилиндровых и поршневых пальцев, подшипника коленвала, поршня и компрессионных колец происходит путем заливки масла в бензин. 4 тактный мотор отличается тем, что в нем коленчатый вал расположен в масляной ванне. За счет этой особенности необходимость в добавлении масла или смешивании топлива попросту отсутствует. Все, что нужно сделать владельцу транспортного средства – это наполнить топливный бак бензином, после чего можно продолжать пользоваться транспортом.

Таким образом, автовладельцу становится незачем приобретать специальное масло, которое нужно для функционирования двухтактных моторов. Помимо этого, 4 тактный мотор отличается уменьшенным количеством нагара на стенах глушителя и поршневом зеркале. Еще одним важным отличием является то, что при двухтактном моторе совершается выплеск горючей смеси в выхлопную трубу – это обусловлено его устройством.

Стоит признать, что четырехтактные двигатели также обладают небольшими недостатками. К примеру, у таких двигателей повышенная длительность старта скутера с места. Также не особо качественными являются работы по регулированию клапанного теплового зазора. При этом следует отметить, что проблему с повышенной длительностью старта скутера можно решить оптимизацией опций центробежного сцепления и передачи.

Газораспределительный механизм

— впускных и выпускных клапанов.

Распределительный вал

Как правило (в современных автомобилях) расположен в верхней части головки цилиндров.

Неотъемлемой частью распредвала являются его кулачки. Их ровно столько, сколько впускных и выпускных клапанов. Эти кулачки надавливая на рычаг толкателя клапана, открывают его, а «сбегая» с рычага, клапан закрывается от действия возвратной пружины.

Клапана

Клапан состоит из плоской шляпки (головки) и стержня. Причем, диаметр головки впускного клапана делают несколько больше, чем диаметр головки выпускного клапана (это делается для лучшего наполнения топливом цилиндров).

Четырёхтактный двигатель

Рабочий цикл четырёхтактного двигателя состоит из четырёх основных этапов — тактов. Поршень — металлический стакан, опоясанный пружинящими кольцами (поршневые кольца), вложенными в канавки на поршне. Поршневые кольца не пропускают газов, образующихся при сгорании топлива, в промежутке между поршнем и стенками цилиндра. Поршень снабжен металлическим стержнем — пальцем, соединение с шатуном. Шатун передаёт прямолинейное возвратно-поступательное движение поршня во вращательное движение коленчатого вала.

Впуск — четырёхтактный двигатель

В процессе впуска поршень четырёхтактного двигателя идёт из верхней мёртвой точки (ВМТ) в нижнюю мёртвую точку (НМТ). Одновременно кулачком распредвала открывается впускной клапан, — в цилиндр четырёхтактного двигателя затягивается свежая топливно-воздушная смесь.

Сжатие — четырёхтактный двигатель

Поршень четырёхтактного двигателя поднимается из НМТ в ВМТ, сжимая рабочую топливную смесь. Одновременно и значительно поднимается температура горючей смеси. Отношение рабочего объёма цилиндра в НМТ и объёма камеры сгорания в ВМТ называется степенью сжатия (не путать с компрессией). Степень сжатия — очень важный параметр, обычно, чем она больше, тем больше топливная экономичность двигателя. Но, для четырёхтактного двигателя с б́ольшей степенью сжатия требуется топливо с б́ольшим октановым числом, которое дороже.

Сгорание и расширение (рабочий ход поршня) — четырёхтактный двигатель

Незадолго до окончания такта сжатия горючая смесь воспламеняется искрой от свечи зажигания. Во время следования поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень. Степень «недоворота» коленчатого вала двигателя до ВМТ при поджигании смеси именуется углом опережения зажигания. Опережение зажигания необходимо для того, чтобы давление газов достигло максимальной величины когда поршень будет находиться в ВМТ. Тогда использование энергии сгоревшего топлива будет максимальным. Скорость горения топлива практически не меняется, то есть занимает фиксированное время, следовательно чтобы достичь максимальной производительности двигателя нужно увеличивать угол опережения зажигания пропорционально уровню оборотов коленвала. В старых двигателях эта регулировка производилась механическим устройством (центробежным и вакуумным регулятором воздействующим на прерыватель). В более современных двигателях для регулировки угла используется электронное опережение зажигания.

Выпускная система — четырёхтактный двигатель

После НМТ такта рабочего хода поршня четырёхтактного двигателя открывается выпускной клапан, и поднимающийся поршень вытесняет отработанные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается и четырёхтактный цикл начинается сначала. Необходимо также помнить, что следующий процесс (например, впуск), необязательно должен начинаться в тот момент, когда закончится предыдущий (например, выпуск). Такое положение, когда открыты сразу оба клапана (впускной и выпускной), называется перекрытием клапанов. Перекрытие клапанов необходимо для лучшего наполнения цилиндра/-ов горючей смесью, а также для лучшей очистки цилиндра/-ов четырёхтактного двигателя от отработанных газов.

Четырехтактный двигатель скутера: 1 — цилиндр с головкой 2 — крышка головки цилиндра 3 — карбюратор 4 — впускной патрубок 5 — электростартер.

Для ещё большей наглядности посмотрите видеоролик, наглядно показывающий работу четырёхтактного двигателя. На этом видео демонстрируется автомобильный четырёхцилиндровый шестнадцатиклапанный (то есть, в каждом цилиндре по два впускных и выпускных клапана, для лучшей продувки) двигатель, однако сути это не меняет.

Нумерация цилиндров в разных типах ДВС

Что касается стандартов нумерации камер сгорания, то их нет. На то, как они пронумерованы в ДВС, влияют такие факторы:

• Тип привода;
• Тип ДВС, компоновка блока;
• Поперечное либо продольное расположение агрегата под капотом;
• Сторона вращения.

На стандартных переднеприводных авто с поперечно установленным двигателем нумерация начинается со стороны ГРМ. Так, возле ремня ГРМ находится первый цилиндр и дальше все остальные. Последний находится около КПП.

Примеры

В многоцилиндровых V-образных двигателях первый цилиндр расположен в ряду с водительской стороны.

В двигателях американского производства камеры сгорания и их нумерация может отличаться и не поддаваться логике.

Так, для рядных четверок и шестерок первым может быть цилиндр около радиатора, в то время, как на всех прочих моделях нумерация начинается в сторону салона. Если нумерация обратная, то первым считается цилиндр ближайший к салону.

Французы очень оригинальны и применяют два способа нумерации камер сгорания ДВС.

• На рядных четверках нумерация начинается от маховика.
• Если это V-образная шестерка, тогда ближний к радиатору ряд – это первые три цилиндра, а ряд ближе к салону – последние три.

Четырехтактный двигатель скутера и мопеда — устройство и принцип работы

Изначально все скутеры объемом до 50 кубических сантиметров комплектовались исключительно двухтактными двигателями, а мопеды и скутеретты, такие как легендарная Honda Cub — четырехтактными. Этому есть объяснение. Скутер имеет безступенчатую коробку передач в виде вариатора, а вариатор нуждается в постоянно высоких оборотах, при этом пик мощности должен соответствовать скорости вращения коленвала.

Идеальным образом при минимальных расчетах для этой цели подходят двухтактные двигатели.

Мопеды и скутеретты имеют от двух до четырех передач, при этом максимально эффективным двигателем для такой трансмиссии является четырехтактный. Кроме того, он значительно экономичен и тяговит.

Спустя некоторое время после изобретения скутера, инженеры начали задумываться о внедрении маломощного четырехтактного двигателя и на молокубатурники, при этом, по мощности они не должны били уступать своим двухтактным братьям. Также ставилась задача сделать их более экономичными, менее шумными и в значительной мере повысить надежнось.

Устройство четырехтактного двигателя

Ниже на схеме обозначен цикл работы. Как видите, топливо и кислород, поступая в карбюратор, смешиваются в заведомо заданной пропорции, образуя этим самым топливную смесь. Далее она подается в цилиндр, где сжимается поршнем, а затем воспламенятся. После этого газы расширяются и через клапан выпуска, уходят в крбюратор.

Когда речь идет о мощности, основным параметром следует отметить объем камеры сгорания, или, как говорят, объем двигателя. Следует отличать полный и рабочий объем.

Принцип работы четырехтактного двигателя

Работа двигателя в целом состоит из четырех циклов, это:

1) Впуск2) Сжатие3) Расширение4) ВыпускКаждый цикл имеет четкое назначение и воспроизводится с заведомо рассчитанной точностью. Малейшие отклонения в расчетах ведут к понижению мощности и неправильной работе.

Рассмотрим каждый из тактов в отдельности.

Во время такта впуска, впускной клапан открыт, выпускной зарыт.

Такт сжатия

После того, как в камеру сгорания подается определенное количество смеси, клапан впуска закрывается, а поршень начинает движение от нижней мертвой точки (НМТ) вверх. Во время движения вверх, он сжимает смесь, доводя ее к критическим нормам.

Такт расширения или рабочего хода

Именно во время третьего такта происходит самый важный процесс в двигателе. Когда уже рабочая смесь сжата, смесь воспламеняется искрой, образуется взрыв. Вследствие теплового расширения, поршень начинает движение вниз, и с большой силой давит через шатун на коленвал. Именно в этот момент происходит рабочий ход

Очень важно, чтобы свеча воспламеняла рабочую смесь в нужный момент, от этого зависит основа правильной работы двигателя, как четырехтактного, так и двухтактного

Такт выпуска

Во время такта выпуска, после расширения, уже отработанные газы через выпускной клапан уходят в глушитель.

Глушитель четырехтактного двигателя не выполняет функции резонатора и имеет абсолютно другое строение, в отличие от двухтактного. Они не взаимозаменяемы, и это очень важный момент, например если вы решили поменять глушитель. Этого делать нельзя. Он служит лишь для гашения звука, а также в некоторых современных моделях содержит фильтрующие элементы, для соответствия евростандартам.

Преимущества четырехтактного двигателя на скутере

Преимуществ у четырехтактного двигателя гораздо больше, чем недостатков. И в данном случае сравнивать мы его будем конечно же с двухтактными моторами. Итак, плюсы:— экономичность (потребляют значительно меньше топлива);— долговечность (срок службы на порядок больше);— экологичность (меньше выбросов в атмосферу);— стабильность ( как на холостых так и при движении; четырехтактный двигатель работает стабильнее, менее вибрирует и лучше работает в — сложных условиях, например зимой),— шум при работе двигателя гораздо тише.

Недостатки четырехтактного двигателя на скутере

— большой вес;— высокая стоимость;— ниже мощность, по сравнению с двухтактником, но только при наборе скорости;— сложность и дороговизна в ремонте.Дальнейшая перспектива таких двигателей очевидна, это неизбежный переход и отказ от громких и неэкономичных, но в то же время мощных двухтактных скутеров.

Такт — сжатие

Такт сжатия ( рис. 1 6) происходит при движении поршня от н.м.т. к в.м.т. При такте сжатия оба клапана закрыты. Рабочая смесь сжимается поршнем и незадолго до в.м.т. поджигается электрической искрой с некоторым опережением. Опережение зажигания необходимо для того, чтобы основная масса топливного заряда успела сгореть до достижения в.м.т., а догорание происходило при незначительном повороте коленчатого вала в такте расширения. Давление газов в цилиндре автомобильного двигателя в конце такта сжатия составляет 6 — 12 кгс / см2 ( 0 6 — 1 2 МН / м2), температура 150 — 350 С.
 

Такт сжатия протекает при закрытых впускных и выпускных клапанах. Поршень движется от нижней к верхней мертвой точке. При этом происходит подготовка топлива к сгоранию. Давление в конце такта сжатия достигает 4 — 12 бар у карбюраторных двигателей и 30 — 40 бар у дизелей, температура соответственно 650 — 700 и 800 — 900 К.
 

Такт сжатия подготовляет смесь для более эффективного сгорания. При повышении давления будет лучше теплообмен между частицами топлива, что положительно сказывается на процессе сгорания.
 

Такт сжатия протекает при закрытых впускных и выпускных клапанах. Поршень движется от нижней к верхней мертвой точке. При этом происходит подготовка топлива к сгоранию. Давление в конце такта сжатия достигает 4 — 12 бар у карбюраторных двигателей и 30 — 40 бар у дизелей, температура соответственно 650 — 700 и 800 — 900 К.
 

В такте сжатия рабочее Давление сжимает Донышко манжеты и приводит к расширению ее до диаметра цилиндра. При обратном движении поршня и отсутствии давления Донышко все же остается плотно зажатым кольцами и не может вернуться в исходное состояние. Внутреннее нажимное кольцо должно обеспечивать радиальный зазор, необходимый при набухании манжеты. Для кожаных, тканевых и однородных манжет зазор равен одной трети толщины нажимного кольца.
 

При такте сжатия ( рис. 86, б) происходит сжатие поступившего в цилиндр воздуха. В конце такта сжатия давление в цилиндре возрастает до 38 — 43 кГ / см2, а температура воздуха повышается до 620 — 680 С. В этот момент в цилиндр через форсунку / при помощи топливного насоса 2 под давлением 150 кГ / см2 впрыскивается распыленное дизельное топливо.
 

При такте сжатия внутри цилиндра сжимается воздух. Благодаря высокой степени сжатия давление воздуха повышается до 30 — 40 кг / см2, а температура до 500 и выше. В конце сжатия осуществляется впрыск в цилиндр через форсунку мелко распыленного топлива, которое под действием высокой температуры воздуха воспламеняется и начинает гореть.
 

Во время такта сжатия ( рис. 34 — 2, б; впускной и выпускной клапаны закрыты, поршень движется от н.м.т. к в.м.т.) горючая смесь сжимается и по мере уменьшения ее объема давление и температура в цилиндре повышаются. Частицы топлива и воздуха при сжатии приходят в тесное соприкосновение и происходит подготовка топлива к сгоранию. Давление конца сжатия находится в пределах 500 — 700 кн / м2, температура достигает 250 — 300 С.
 

В конце такта сжатия происходит воспламенение горючей смеси электрической искрой. Быстрое сгорание паров бензина сопровождается передачей рабочему телу — воздуху — количества тепла Qlt резким возрастанием температуры и давления воздуха и продуктов сгорания. За короткое время горения смеси поршень практически не изменяет своего положения в цилиндре, поэтому процесс нагревания газа в цилиндре можно считать изохорическим и изобразить его на диаграмме р — V участком ВС.
 

В конце такта сжатия давление в цилиндре сильно возрастает, маслосъемное действие компрессионных колец усиливается, и избыточное количество масла перемещается в сторону камеры сгорания. Если толщина масляной пленки велика, перед первым компрессионным кольцом образуется валик масла, который в момент остановки поршня у верхней мертвой точки силой инерции выбрасывается в зазор между цилиндром и головкой поршня. На количество масла, поступающего в камеру сгорания через ЦП Г, определенное влияние оказывает насосное действие поршневых колец ( рис. 10.1), но оно играет существенную роль только при высокой частоте вращения коленчатого вала, когда силы инерции достаточны для отрыва компрессионных колец от нижних торцов канавок и их перемещения к верхним торцам. В дизельных двигателях при высоких давлениях сжатия и сгорания насосное действие проявляется в меньшей степени.
 

Рабочий цикл ДВС

Основной цикл мотора подразумевает выполнение четырех основных тактов. Именно о них и пойдет речь дальше по тексту.

Первый такт: впуск

Начальный — движение кулачков, которые являются частью конструкции распределительного вала. Они меняют воздействуют на клапан впуска, заставляя его открыться.

Далее, вслед за открывшимся клапаном, с места двигается поршень. Деталь постепенно перемещается из крайнего верхнего положения в крайнее нижнее. Воздух внутри цилиндра в связи с уменьшением пространства поршнем становится более разреженным, благодаря чему становится возможным поступление подготовленной рабочей смеси.

После этого поршень начинает действовать на коленвал через шатун, вследствие чего вал поворачивается на 180 градусов. Сам поршень уже достигает своего критического нижнего положения, и на этом моменте начинается второй такт.

Второй такт: сжатие

Он подразумевает дальнейшее сжатие смеси, находящейся внутри цилиндра. Клапан впуска закрывается, и поршень меняет свое направление, двигаясь вверх. Воздух в связи с уменьшением пространства начинает сжиматься, а рабочая смесь — нагреваться. Когда второй такт подходит к концу, в действие приходит система зажигания. Ее основное назначение — подача на свечу заряда электричества для образования искры. Именно эта искра поджигает сжатую смесь из топлива и воздуха, приводя к ее воспламенению.

Отдельно стоит рассмотреть, как зажигается топливо у дизельного ДВС. Как только завершается сжатие, начинает поступать мелкораспыленное дизельное топливо через форсунку внутрь камеры. Впоследствии горючее вещество перемешивается с воздухом внутри, благодаря чему происходит воспламенение.

Что касается карбюраторного двигателя со стандартным топливом, то на втором такте коленчатый вал успевает сделать полный оборот.

Третий такт: рабочий ход

Третий такт называется рабочим ходом. Газы, оставшиеся после сгорания смеси, начинают толкать поршень, перемещая его вниз. Полученная деталью энергия передается коленвалу, и тот снова поворачивается, но уже на половину оборота.

Четвертый такт: выпуск

Четвертый такт — выпуск оставшихся газов. Когда такт только начинается, кулачок меняет положение на этот раз выпускного клапана, открывая его. Это способствует началу движения поршня наверх, вследствие чего из цилиндра начинают выходить отработавшие газы.

Интересно, что на современных моделях транспортных средств ДВС оборудованы не одним цилиндром, а несколькими. Благодаря их слаженной работе обеспечивается более качественная работа мотора и систем машины. При этом в каждом цилиндре единовременно выполняются разные такты. Так, например, в одном цилиндре вовсю идет рабочий ход, а во втором — коленчатый вал еще только совершает оборот. Подобная конструкция также:

• избавляет от ненужных вибраций;
• уравновешивает силы, которые действуют на работу коленвала;
• организует ровную работу мотора.

Ввиду компактности двигатели с несколькими цилиндрами изготавливают не рядными, а V-образными. Также существует форма оппозитных двигателей, которые часто можно встретить на автомобилях производства Subaru. Такое решение позволяет сэкономить много места под капотом.
