Установка стеклоподъемников ВАЗ 2107 с видео и схемой подключения

В нашей стране большое количество автолюбителей выбирают модель ВАЗ 2107 из-за невысокой цены и неплохой надёжности. Некоторые узлы и системы этой машины слабо автоматизированы, среди них механические стеклоподъемники, которые часто выходят из строя или работают с неполадками. Для установки автоматических стеклоподъёмников не требуется особых навыков, в продаже есть много недорогих комплектов для ВАЗ 2107.

Плюсы и минусы заводских стеклоподъёмников на ВАЗ 2107

На этой модели механические стеклоподъемники имеют 4 ролика для натяжки троса. Теперь спереди нет форточек, которые устанавливались на предыдущих версиях. При поломке подъёмного механизма стекло заклинит и возможности открыть окно не будет.

Из плюсов заводских стеклоподъёмников стоит отметить:

• простой принцип работы;
• быстрый ремонт;
• низкую стоимость комплектующих.

Но при этом конструкция имеет ряд отрицательных моментов:

• небольшой срок службы;
• при попадании внутрь влаги или частых перепадов температур металлические детали изнашиваются;
• со временем перестают выполнять свою функцию резиновые уплотнители;
• появление неопрятного скрипа при открывании окна;
• появление царапин на стекле.

Современные комплекты автоматических стеклоподъёмников позволяют открывать окна простым нажатием кнопки. В последние годы заменой этого узла автомобиля занимаются многие автолюбители, тем более что сделать такую работу совсем несложно.

Инструкция по установке

Перед установкой нового набора нужно разобраться с демонтажем старого стеклоподъёмника. Поняв, как устроена вся конструкция, вам будет легче установить автоматику и правильно настроить её при необходимости.

Инструменты

Для работы нужно подготовить:

• набор ключей;
• плоскую и крестовую отвёртки;
• плоскогубцы;
• скотч для фиксации стекла в нужном положении.

Как поставить (пошагово с фото)

Снимать заводской механизм нужно в следующем порядке:

1. Опускаем стекло вниз.
2. Чтобы снять боковую ручку, нужно отсоединить стопорную шайбу. Плоской отвёрткой раздвигаем края шайбы и выводим её из зацепления. Эту работу проводим аккуратно, без применения грубой физической силы. Для демонтажа декоративной дверной панели необходимо предварительно снять ручки с помощью плоской отвертки
3. Чтобы получить доступ к внутренней части двери, снимаем декоративную панель.
4. Для послабления болта крепления натяжного ролика используем крестовую отвёртку.

Совет: Прикрепите к концам троса проволоку – это позволить сократить время повторной сборки всего механизма.

Схема подключения и монтаж

Несмотря на то, что в продаже есть несколько комплектов от разных производителей, не все из них подойдут для ВАЗ 2107. Это связано с конструкцией стеклоподъёмников и формой двери, рекомендуем приобрести набор от фирмы SPAL. Он хорошо подходит по размерам и быстро устанавливается. Перед установкой внимательно изучите инструкцию и разберитесь в схеме подключения.

1. Отсоединяем минусовую клемму аккумулятора.
2. Поднимаем стекло вверх и закрепляем в таком положении с помощью скотча. Зафиксировать стекло в верхнем положении можно с помощью обычного скотча
3. Выбираем место для установки электромотора и монтируем его. Закрепляем электромотор в дверном пространстве с помощью саморезов или болтов
4. Укладываем трос между роликами.
5. Для кнопок управления нужно сделать посадочные отверстия в удобном месте.
6. Подключаем электропроводку, как показано на схеме. Подключаем провода согласно схеме, изолируем соединения
7. Изолируем соединения и ставим на место декоративную дверную панель.
8. Подключаем аккумулятор.

Видео: как установить электростеклоподъёмники на «семёрку»

Для установки автоматических стеклоподъёмников не требуется особых навыков. Поставить и подключить новый комплект согласно инструкции могут даже начинающие автолюбители. Современные устройства имеют высокую надёжность и позволяют устранить главные недостатки механических подъёмников.

НЕИСПРАВНОСТИ СТЕКЛОПОДЪЁМНИКОВ И ПУТИ ИХ УСТРАНЕНИЯ

Работа стеклоподъёмника настроена и отрегулирована заводом-изготовителем, поэтому вмешиваться в неё следует предельно внимательно и аккуратно, иначе может появиться заедание механизма, похрустывание и треск.

Из личного опыта советую до того, как приступить к выполнению самостоятельного ремонта механизма стеклоподъёмника, внимательно изучить устройство и ознакомиться с подробной инструкцией по устранению неисправностей. Даже если кажется, что многие из них вполне возможно устранить, вооружившись отвёрткой и гаечным ключом, в некоторых случаях может потребоваться полная замена стеклоподъёмника.

Прежде чем приступать к самостоятельному ремонту, необходимо изучить устройство стеклоподъёмника и принцип его работы

СКРИП СТЕКЛОПОДЪЁМНИКА

Скрип стеклоподъёмника на первый взгляд не кажется серьёзной неисправностью, но на этот сигнал следует обращать внимание, так как это первый признак того, что механизм изнашивается и скоро может сломаться. Методы борьбы с таким симптомом предельно просты, доступны каждому и не отнимают много времени:

• смазать стеклоподъёмник — для этих целей подойдут смазки любых производителей, широко представленные в автомагазинах;

• заменить резинки, контактирующие со стеклом. При открытом окне в салон автомобиля неизбежно попадает пыль и песок, который царапает стекло и резинки, вследствие чего возникает скрип. Попадание пыли и влаги через зазор между стеклом и уплотнителем может в дальнейшем привести к заклиниванию механизма, поэтому необходимо регулярно следить за его чистотой.

СТЕКЛОПОДЪЁМНИК ЗАКЛИНИЛО

Основные причины того, что стеклоподъёмник ВАЗ 2107 заклинило, следующие:

• поломка сварного соединения, связывающего кронштейн троса и планку стекла, к которому оно присоединено. В таком случае нужно отсоединить трос стеклоподъёмника и приварить кронштейн;
• трос запутался или перекрутился внутри механизма стеклоподъёмника. Можно попробовать просто снять и переустановить трос. В случае неудачи придётся заменить весь механизм;

• износ шестерёнок стеклоподъёмника — свидетельствует об однозначной необходимости их замены.

ПАДАЕТ СТЕКЛО

Бывает так, что стекло падает и не удерживается в поднятом состоянии. Причина этого может крыться в ослаблении крепления натяжного, создающего должное натяжение троса, ролика. Чтобы устранить поломку, необходимо восстановить это крепление. Другой причиной неисправности может стать то, что конец троса вылетел из крепежа. Тогда необходимо снять стеклоподъёмник и попробовать намотать трос заново.

Качественно ли вы выполнили ремонт, проверить легко: в исправном состоянии ручка стеклоподъёмника крутится свободно и без усилий, стекло поднимается легко, не застревая и без посторонних звуков.

Установка ЭСП «Гранат» на ВАЗ 2107

Прежде чем приступить к работе, приготовим всё необходимое.

1. Инструменты и материалы
2. Комплект ЭСП «Гранат» для ВАЗ 2107.
3. Отвёртка с плоским жалом.
4. Штангенциркуль.
5. Линейка.
6. Маркер.
7. Комплект рожковых ключей.
8. Набор торцовых головок.
9. Электродрель с набором свёрл.
10. Смазка ШРУС-4.
11. Смазка силиконовая.

Последовательность действий при установке ЭСП

• открывается капот автомобиля, с аккумулятора снимаются обе клеммы;

• теперь открывается передняя дверь, с которой необходимо снять ручку штатного тросикового стеклоподъёмника. Под ручкой находится стопорная шайба. Её края аккуратно раздвигаются плоской отвёрткой, а ручка при этом тянется на себя;

• после снятия ручки той же отвёрткой поддеваются пластиковые заглушки по периметру обшивки двери. Они извлекаются, открывая доступ к болтам на 8, удерживающим обшивку. Болты откручиваются торцовой головкой, обшивка двери снимается;

• открывается доступ к тросовому механизму и креплению стекла. Стекло выдвигается в крайнее верхнее положение и закрепляется скотчем. Откручиваются все крепёжные болты как на каретках стекла, так и на самом механизме, после чего он извлекается из двери;

• в инструкции, прилагаемой к ЭСП «Гранат» показано расположение двух отверстий, которые необходимо просверлить в двери для закрепления рейки ЭСП. С помощью линейки, штангенциркуля и маркера на дверь наносится разметка под крепёжные отверстия;

• в электродрель устанавливается сверло на 5.5. С его помощью высверливается отверстие в ранее намеченной верхней точке;

• далее высверливается нижнее отверстие;

• через правое технологическое отверстие в дверь заводится механизм стеклоподъёмника;

• отверстия в вертикальной рейке механизма совмещаются с просверлёнными ранее отверстиями в двери, после чего рейка фиксируется двумя болтами на 10 из комплекта ЭСП «Гранат»;

• на мотор ЭСП с аккумулятора подаётся напряжение. Он перемещается вверх вместе со всем механизмом ЭСП. Необходимо дождаться момента, когда отверстия в креплениях механизма совместятся с отверстиями в каретках оконного стекла. После этого стекло фиксируется крепёжными болтами;

• проводка от моторчика ЭСП через технологические отверстия в двери подаётся под приборную панель автомобиля, где подключается по схеме, приведённой ниже;

• кнопки включения ЭСП могут располагаться около прикуривателя, там, где имеется специальная ниша для дополнительных кнопок. Никаких новых отверстий делать не потребуется, необходимо лишь извлечь пластиковую заглушку;

• после сборки схемы и монтажа кнопок на движущиеся части механизма ЭСП наносится состав ШРУС-4;
• теперь подключается аккумулятор и проверяется работа ЭСП и правильность сборки схемы;
• если никаких проблем в работе ЭСП не обнаружилось, дверная обшивка устанавливается на место и прикручивается;

Как заменить стеклоподъемник ВАЗ 2107

Для удобства процедуру замены стеклоподъемника Ваз 2107 передней двери лучше распределить на 2 этапа — снятие и установку. Рассмотрим каждый этап отдельно.

Снятие

Схема механизма стеклоподъемника

Сначала нужно опустить стекло, повернув рукоятку на 1 оборот. Так в технологическом отверстии откроется доступ к опоре стекла и фиксатору троса. Один шуруп фиксатора нужно полностью открутить, а второй только ослабить. Стекло необходимо поднять вверх до упора и зафиксировать отверткой.

При помощи ключа на “10” нужно ослабить гайку натяжителя. Ролик располагается внизу двери посередине. Трос нужно убрать с натяжного и всех направляющих роликов. После этого понадобится демонтировать само устройство стеклоподъемника с каркаса двери. Оно держится на 3 болтах.

Направляющий желобок также нужно убрать, открутив 3 шурупа и отвести его в сторону. В конце, стеклоподъемник можно вынимать из двери.

По такому же принципу производится замена стеклоподъемника Ваз 2107 задней двери.

Установка

Процесс установки при замене механического стеклоподъемника Ваз 2107 на электрический начинайте с монтажа самого корпуса. Просверлите отверстия под крепежи корпуса в двери и зафиксируйте конструкцию. Нужно разместить трос вокруг роликов и подсоединить проводку, питающую электромеханизм.

Между корпусом двери и кронштейном электрического моторчика можно установить по 2 гайки — так трос не будет тереться об окантовку дверей.

После этого необходимо смонтировать направляющий желобок и натянуть трос.

Подробнее о замене стеклоподъемника на Ваз классике можно узнать из фотоотчета ниже.

Отворачиваем рукой или крестообразной отверткой кнопку блокировки замка. Вводим лезвие плоской отвертки между розеткой и облицовкой ручки стеклоподъемника.

Отжимаем облицовку от розетки, расцепляем их.

Снимаем облицовку ручки и ручку стеклоподъёмника.

Крестообразной отверткой через отверстия подлокотника отворачиваем три винта его крепления.

Снимаем подлокотник.

Отверткой, отворачиваем три самореза накладки двери. Шлицевой отвёрткой поддеваем и отщелкиваем три пластиковых фиксатора.

Приподняв, снимаем накладку с двери.

Поддев шлицевой отверткой, снимаем облицовку внутренней ручки замка двери.

Шлицевой отверткой зацепляем обивку и отщелкиваем семь пластиковых фиксаторов, расположенных по нижней и боковой сторонах двери. Снимаем обивку.

Немного опускаем стеклоподъёмник.

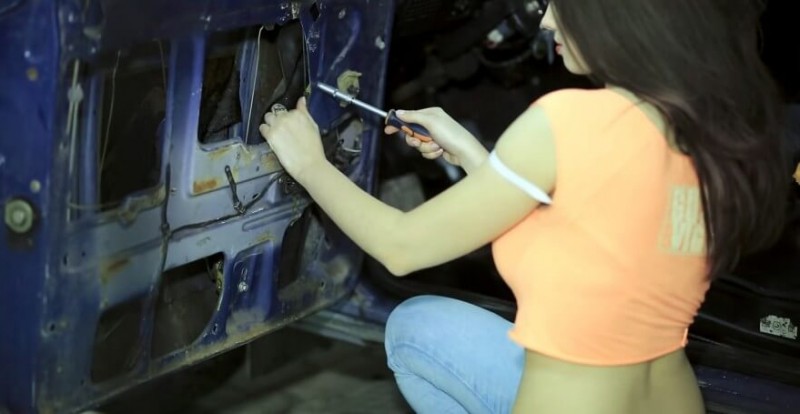

Крестообразной отверткой отворачиваем четыре винта крепления обоймы стекла к тросу стеклоподъёмника.

Поднимаем стекло вверх до упора и фиксируем его скотчем.

Откручиваем две гайки крепления направляющей стекла.

Ключом «на 8» отворачиваем три гайки крепления механизма стеклоподъемника.

Ключом «на 10» ослабляем затяжку винта крепления натяжного ролика и, сдвинув его, снимаем с него трос.

Снимаем трос и с остальных роликов двери. Вынув штифт стеклоподъёмника из его отверстия…

… вынимаем его из двери.

Устанавливаем электростеклоподъёмник, согласно инструкции намечаем его месторасположение в двери.

Сверлим отверстие внизу…

… и вверху.

Заводим новый стеклоподъемник в дверной проём и крепим двумя болтами.

К каретке стеклоподъёмника прикручиваем переходную пластину.

Опускаем стекло и совмещаем его обойму с переходной пластиной.

Крепим стекло двумя винтами.

Прокладываем и подключаем электропроводку. Устанавливаем снятые детали в обратной последовательности.

Как поставить стеклоподъемник на ваз 2107

Все мы понимаем, что денег на хороший импортный автомобиль нам придется зарабатывать долго и очень долго, поэтому рано или поздно мы решаемся на покупку родного нам ВАЗа. И тут мы начинаем менять все под себя – это касается и электро стеклоподъемников. Если это ваш первый автомобиль, тогда возникает вопрос, а как установить стеклоподъемники на ваз 2107? Для начала мы поймем как работает стеклоподъемник ваз 2107.

Устройство стеклоподъемника ваз 2107

1. Ручка стеклоподъемника;
2. Называется облицовочной втулкой с посадочным пазом для ручки стеклоподъемника;
3. Называется розеткой ручки стеклоподъемника;
4. Называется звездочным механизмом стеклоподъемника;
5. Верхние ролики;
6. Болты для крепления прижимной пластины;
7. Сама прижимающая пластина;
8. Кронштейн, который фиксирует стекло;
9. Стекло;
10. Сам тросик;
11. Нижний ролик;
12. Гайка с болтом, которые служат креплением нижнего ролика;
13. Натяжной ролик;

Отличительной особенностью, ваз 2107 от других предшественниц является то, что в конструкции подъемника стекла предусмотрен 4-й дополнительный подшипник для натяжения троса. Такое изменение произошло из-за того, что боковое стекло имеет цельную конструкцию и отсутствует, так называемая среди водителей «форточка».

Теперь для вас устройство стеклоподъемника ваз 2107, уже более менее знакомо, поэтому мы перейдем к демонтажу.

Как разобрать стеклоподъемник на ваз 2107, пошагово:

1) Опускаем стекло до упора вниз;

2) Затем, снимаем ручку стеклоподъемника. Для этого вам нужно, между облицовочной втулкой и ручкой, попытаться отсоединить стопорную разрезную шайбу. Выполнить эту процедуру, без плоской отвертки у вас не получится. В результате, вы раздвинете разрезные края шайбы и выведите ее с зацепления.

3) После этого вы сможете снять декоративную накладку на дверке автомобиля, тем самым открыть доступ к дверному проему.

4) Ключом R10, не до конца откручиваете болт крепления нижнего ролика. После чего, сместив натяжной ролик, ослабляем натяжение тросика.

5) Трос снимаем с роликов.

6) Берем ключ R8 и отвинчиваем 3-ри гайки, которые крепят подъемный механизм.

7) В конечном итоге, изымаем старый механизм, через технологический проем в двери. На этом, мы закончили разборку стеклоподъемника на ваз 2107.

Примечание: Если механизм имеет серьезные повреждения, тогда стоит его заменить. Если вы решили произвести ремонт и установить аналогичный, то установку производите в обратном порядке. Также в тех местах где концы троса входят в сам механизм, необходимо закрепить проволокой – это облегчит установку стеклоподъемника.

Как установить электрический стеклоподъемник на ваз 2107

Сейчас рынок предлагает нам, широкий ассортимент от отечественных и зарубежных производителей электростеклоподъемников. Среди отечественных, на рынке автопрома, хорошо себя зарекомендовали «Гранат», «Форвард» и «Катран».

Однако большинство владельцев ВАЗ 2107, сталкиваются с одной и той проблемой. Проблема эта заключается в том, что на ВАЗ 2107 отсутствует поворотная форточка и стекло опускается по всей длине двери, в результате установка вышеуказанных моделей стеклоподъемников очень затруднена – из-за того, что остается очень мало места для установки.

Но не переживайте, выход есть и найти его вы можете у производителей подъемников SPAL и Delux. Конечно цена не из дешевых, зато качество у этих производителей на 1-м месте.

Установка подъемника стекла ваз 2107:

1) Изучаем инструкцию установки;

2) Для безопасности выполнения ремонтных работ, отсоедините провода от клеммы аккумулятора;

3) Затем демонтируем старый механизм;

4) Подбираем место и по инструкции производим установку электромотора;

5) После этого, подготавливаем посадочные отверстия для будущих кнопок включения подъемника. Самым удачным местом будет являться панель приборов.

6) По схеме в инструкции, производим подключение электропривода;

7) Кнопки вставляем в отверстия;

На этом замена обычного на электро стеклоподъемник завершена. Для проверки работоспособности, подключаем клеммы аккумулятора на место и пробуем нажимать на кнопку. Также наша редакция настоятельно рекомендует просмотреть видео, в котором вы узнаете о возможных трудностях, которые могут возникнуть во время замены.

Как отремонтировать стеклоподъемник самостоятельно

Комфортабельность в автомобиле обеспечивается не только всевозможными системами, которых становиться все больше, но и достаточно простыми механизмами, такими как стеклоподъемники. Ведь любая бюджетная модель у которой не предусмотрен кондиционер, навигация, а аудиосистема состоит всего лишь из нескольких штатных динамиков, обязательно укомплектована механизмами подъема и опускания боковых стекол.

На автомобилях распространение получили стеклоподъемники с электрическим и механическим приводами. У первых поднятие и опускание стекла осуществляется за счет электромотора, что обеспечивает удобство использования и легкость управления. Водителю или пассажиру достаточно лишь нажать соответствующую клавишу, чтобы боковое стекло поехало вниз или поднялось.

В стеклоподъемниках с механическим приводом водитель обеспечивает движение стекла при помощи специального редуктора, во вращение который приводится вручную. То есть, для опускания или подъема стекла необходимо вращать ручку, установленную на двери. Стеклоподъемники с таким типом привода менее удобны в использовании, к тому же они практически вытеснены электрическими.

Стеклоподъемники бывают нескольких типов, отличающихся между собой конструкцией:

Причем эти различия относятся к исполнительным механизмам подъемников, то есть, при помощи чего производится подъем и опускание. Второй же составляющей является механизм привода.

Чтобы рассмотреть возможные поломки стеклоподъемников, разберемся с их конструкцией.

Как отрегулировать паузы стеклоочистителя на ваз 2107

Весь смысл данной регулировки состоит в том, чтобы увеличить паузы в режимах работы очистителя лобового стекла. При непрерывном режиме работы данного устройства пауза между взмахами составляет 1 секунду. В прерывистом режиме производится 4 взмаха и пауза между ними 4 секунды. Практика показывает, что в таких параметрах работы данного устройства особой необходимости нет. Однако они могут привести к преждевременному износу деталей агрегата. Именно с целью увеличения срока службы механизма производится регулировка паузы стеклоочистителя ваз 2107. Наиболее оптимальным вариантом работы очистителя считается следующее:

• Пауза между взмахами в непрерывном режиме должна составлять 2 секунды.
• Количество взмахов в прерывистом режиме – 2 раза.
• В прерывистом режиме пауза должна составлять – 20 секунд.

Эти регулировочные установки также благотворно повлияют на состояние ветрового стекла. При минимальных паузах стекло не успевает намокнуть, и щётки работают почти по сухой поверхности. В результате на стекле появляются зашлифованные полосы и царапины. Увеличение пауз в режимах работы очистителя позволит избежать данной проблемы. Для того, чтобы получить возможность регулировать режимы работы очистителя, в его электрической схеме необходимо выполнить некоторые изменения и дополнения. Например, если включить в электросхему переменный резистор, то паузу можно будет регулировать «вручную» и устанавливать её величину по своему усмотрению. Однако не все автолюбители хорошо разбираются в электросхемах и имеют необходимые навыки для выполнения данных работ. В этом случае предлагается весьма неплохой вариант решения данной задачи. Можно установить реле 63.3777. Оно рассчитано для работы на автомобиле ваз 2107.

Реле 63.3777 на ваз 2107

Данное устройство обладает следующими преимуществами:

• Реле позволяет изменять паузу между взмахами щёток в диапазоне 1 – 70 секунд. Водитель самостоятельно определяет размер паузы в зависимости от загрязнения автомобильного стекла.
• При установке данного реле нет необходимости в замене электропроводки.
• Не нужно вносить какие либо дополнения и изменения в конструкции передней панели автомобиля.
• В комплект каждого изделия включена подробная инструкция по установке и эксплуатации данного устройства. Следуя этой инструкции, водитель может самостоятельно установить реле и не прибегать к услугам сервисного центра.

В заключение отметим, что установка данного реле позволит вам не только увеличить срок службы механизма очистителя, сохранить нормальное состояние лобового стекла и щёток. Она позволит расширить для вас возможности применения различных тюнинговых услуг.

Люди ценят комфорт. И автолюбители в этом плане не исключение. Сегодня уже никто не хочет крутить ручки механических стеклоподъёмников. Да и сами стеклоподъёмники с ручками в современной машине являются пережитком прошлого. Но водителям ВАЗ 2107 повезло меньше: они по-прежнему крутят ручки. Конечно, это можно исправить, установив в машину электрические стеклоподъёмники. О том, как это сделать своими силами, мы и поговорим сегодня.

Конструкция стеклоподъемников

Типы привода

Начнем с механизма привода, как уже отмечено, он бывает двух видов – механический (он же — ручной) и электрический.

1. Механический представляет собой небольшой шестеренчатый редуктор. С таким типом привода обычно применяется тросовый исполнительный механизм. Поэтому такой редуктор состоит из двух шестерен, имеющих между собой зацепление. Ведущая шестерня – небольшая по размерам, и именно ее вращает водитель посредством ручки, установленной на двери. Ведомая же – значительно больше по размерам, она является барабаном для наматывания троса. За счет разных размеров этих шестеренок достигается относительная легкость открывания и закрывания стекла.
2. В электрическом же приводе тоже используется редуктор, но уже типа «червяк-шестерня». На валу электродвигателя имеется червяк, который зацеплен шестерней. Сам двигатель привода – реверсивного типа, то есть при смене полярности у него изменяется сторона вращения, что и позволяет использование всего одного элемента, чтобы и опустить, и поднять стекло. Такой привод используется со всеми типами исполнительных механизмов.

Исполнительные механизмы

1 – ручка стеклоподъемника; 2 – облицовка ручки стеклоподъемника; 3 – розетка ручки стеклоподъемника; 4 – механизм стеклоподъемника; 5 – верхние ролики; 6 – винты крепления прижимных пластин; 7 – прижимные пластины; 8 – кронштейны опускного стекла; 9 – опускное стекло; 10 – трос; 11 – нижний ролик; 12 – болт; 13 – натяжной ролик

Теперь, что касается исполнительных механизмов. С обоими видами приводов может применяться тросовый тип. При этом для механического и электрического механизмов конструкция их отличается, причем существенно.

Конструкцию механического привода и тросовым исполнительным механизмом рассмотрим на примере ВАЗ-2107. В его состав помимо редуктора входят 4 ролика между которыми перемещается трос, с закрепленными на барабане концами. Один из роликов является натяжным и обеспечивает должное натяжение троса на весь период эксплуатации, поскольку в процессе ее он растягивается.

Два ролика являются верхними и соединены они при помощи натяжных пластин с кронштейнами стекла. Из-за этого при опускании или подъеме ролики перемещаются вместе со стеклом. Последний ролик – нижний, является неподвижным и закреплен он на двери.

Между этими роликами особым способом проложен трос. Причем он не является закольцованным. При подъеме или опускании конец с одной стороны его разматывается с барабана редуктора, а второй – наматывается. Благодаря этому и достигается возможность перемещения верхних роликов, а вместе с ними и бокового стекла.

В электрическом же приводе тросовый исполнительный механизм имеет другую конструкцию. В его состав входит направляющая на концах которой установлены ролики. Электродвигатель с редуктором вынесен немного в бок от этой направляющей. Приводной трос уложен между роликами направляющей и идет к барабану редуктора, где и закрепляется.

На участке между роликами направляющей к тросу присоединен ползун, который в свою очередь соединен со стеклом. При включении электродвигателя одна сторона троса начинает наматываться на барабан, а вторая – разматываться. За счет этого трос между роликами перемещается, а с ним и ползун со стеклом.

Рычажный исполнительный механизм работает по другому принципу. Имеется рычаг, на одном конце которого сделан полукруглый зубчатый сектор, связанный с ведомой шестерней редуктора. Другой конец его соединен с планкой, на которую посажено стекло. Рычаг со стороны сектора посредством кронштейна соединен с неподвижной пластиной, закрепленной на двери.

Есть исполнительные механизмы, включающие в конструкцию два рычага, причем второй играет роль вспомогательного.

Третий тип исполнительного механизма – реечный, при этом имеется несколько его видов. Один из таких механизмов имеет неподвижную направляющую с зубчатым сектором по всей длине. Этот сектор имеет зацепление с шестерней редуктора. В такой конструкции двигатель с редуктором – подвижные и они соединены со стеклом. То есть при включении двигатель с редуктором и стеклом начинают перемещаться относительно рейки.

Видео: Замена стеклоподъемника ВАЗ 2109. Сделай Сам!

Также в конструкцию электростеклоподъемников входит механизм управления, представляющий собой обычные клавиши, через которые производится запитка электродвигателей от бортовой сети авто.

Ремонт ВАЗ 2101 (Жигули) : Регулировка стеклоподъемника

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в.
3. Регулировка стеклоподъемника

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Для регулировки снимите обивку двери и опустите стекло вниз. Ослабьте винты 3 прижимной пластины троса 4. Затем опустите стекло до упора в резиновый буфер 2, поверните ось ручки стеклоподъемника в направлении опускания стекол до предела, а затем на пол-оборота в обратном направлении (1 – обойма).
2. При таком положении стекла и троса закрепите трос в обойме стекла; этим обеспечивается точное перемещение стекла из нижнего положения в верхнее.
3. Плавность работы механизма стеклоподъемника регулируется натяжением троса привода, для чего передвигается натяжной ролик.

Скачать информацию со страницы

↓ Комментарии ↓

1. Технические данные 1.0 Технические данные 1.1 Основные габаритные размеры автомобиля ВАЗ–2101 1.2 Основные габаритные размеры автомобиля ВАЗ–21011 1.3 Основные габаритные размеры автомобиля ВАЗ–2102 1.4 Техническая характеристика автомобилей 1.5 Органы управления и контрольные приборы 1.6 Выключатель зажигания 1.7 Органы управления вентиляцией и отоплением салона

2. Эксплуатация и обслуживание 2.0 Эксплуатация и обслуживание 2.1. Эксплуатация автомобиля 2.2. Техническое обслуживание автомобиля

3. Двигатель 3.0 Двигатель 3.1 Особенности устройства 3.2 Возможные неисправности двигателя, их причины и методы устранения 3.3 Снятие и установка двигателя 3.4 Разборка двигателя 3.5 Сборка двигателя 3.6 Стендовые испытания двигателя 3.7 Проверка двигателя на автомобиле 3.8. Блок цилиндров 3.9. Поршни и шатуны 3.10. Коленчатый вал и маховик 3.11. Головка цилиндров и клапанный механизм 3.12. Распределительный вал и его привод 3.13. Система охлаждения 3.14. Система смазки

4. Топливная система 4.0 Топливная система 4.1. Система питания 4.2. Карбюратор

5. Система зажигания 5.0 Система зажигания 5.1 Установка момента зажигания 5.2 Зазор между контактами прерывателя в распределителе зажигания 5.3. Проверка приборов зажигания на стенде 5.4 Возможные неисправности зажигания, их причины и методы устранения

6. Система запуска и зарядки 6.0 Система запуска и зарядки 6.1. Аккумуляторная батарея 6.2. Генератор 6.3. Стартер

7. Трансмиссия 7.0 Трансмиссия 7.1. Сцепление 7.2. Коробка передач 7.3. Карданная передача 7.4. Задний мост

8. Ходовая часть 8.0 Ходовая часть 8.1. Передняя подвеска 8.2. Задняя подвеска 8.3. Амортизаторы 8.4 Возможные неисправности ходовой части, их причины и методы устранения

9. Рулевое управление 9.0 Рулевое управление 9.1 Особенности устройства 9.2. Осмотр, проверка и регулировка рулевого управления 9.3. Рулевой механизм 9.4. Тяги и шаровые шарниры рулевого привода 9.5. Кронштейн маятникового рычага 9.6 Возможные неисправности рулевого управления

10. Тормозная система 10.0 Тормозная система 10.1. Особенности устройства 10.2. Проверка и регулировка тормозов 10.3. Кронштейн педалей сцепления и тормоза 10.4. Главный цилиндр 10.5. Передние тормоза 10.6. Задние тормоза 10.7. Регулятор давления задних тормозов 10.8. Стояночный тормоз 10.9 Возможные неисправности тормозов, их причины и методы устранения

11. Электрооборудование 11.0 Электрооборудование 11.1. Схемы электрооборудования 11.2. Освещение и световая сигнализация 11.3. Звуковые сигналы 11.4. Стеклоочиститель 11.5. Электродвигатель отопителя 11.6. Контрольные приборы

12. Кузов 12.0 Кузов 12.1 Особенности устройства 12.2. Ремонт остова кузова 12.3. Лакокрасочные покрытия 12.4. Антикоррозионная защита кузова 12.5. Двери 12.6. Капот, крышка багажника, бамперы 12.7. Остекление кузова и омыватель ветрового стекла 12.8 Панель приборов 12.8. Снятие и установка 12.9. Сиденья 12.10. Отопитель

13. Особенности ремонта 13.0 Особенности ремонта 13.1. Автомобиль ВАЗ–21011 13.2 Автомобили ВАЗ–21013 13.3. Автомобиль ВАЗ–2102 13.4 Автомобили ВАЗ–21021 и ВАЗ–21023

14. Приложения 14.0 Приложения 14.1 Моменты затягивания резьбовых соединений 14.2 Инструменты для ремонта и технического обслуживания автомобилей 14.3 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 14.4 Основные данные для регулировок и контроля
