Как подключить, проверить и отрегулировать противотуманки на ваз 2110

Инструкция по подключению противотуманок на ВАЗ 2110

Чтобы правильно произвести монтаж ПТФ на ваз 2110 мы составили схему, которая вам поможет разобраться в тонкостях установки.

Понадобятся инструменты:

• противотуманные фонари с цоколем Н1;
• комплект для установки ПТФ;

Проверьте в комплекте наличие индикатора работы огней. Пригодиться при монтаже.

• обод (рама) фонарей (2 шт, правая и левая);
• излучатели (2 шт);
• болты М6х45 — 4 шт;
• гайки М6 — 4 шт.

Подготовка, что делаем:

1. Если в бампере проштампованы гнезда для ПТФ, то ориентироваться нужно на их форму и размер.
2. Если такой штамповки нет, то предварительно размечаем расположение.
3. Далее дрелью или лобзиком проделываем отверстие. Причем нужно учитывать форму бампера (его изгибы), материал из которого он произведен (хрупкий, твердый).

Установка противотуманных фар на ВАЗ 2110, что делаем:

• Устанавливаем излучатели в фары. Если фонари белого цвета, линзу можно обтянуть желтой пленкой.
• Цоколь на месте крепления лампы защищаем автогерметиком. Это предотвратит проникновение влаги и пыли внутрь фары.
• Если установлены заглушки на местах ПТФ в бампере – снимаем. Они закреплены болтами с внутренней стороны. Поэтому отвинчивать их придется через капот автомобиля.

Если в старых моделях отверстия для монтажа фонарей не предусмотрены. Поэтому их придется проделать самостоятельно.

• Фонари фиксируем на ободах (рамах) болтами.
• Монтируем фары в гнезда, закрепляем болтами.

Подключение ПТФ, Что делаем:

• Кабели (+) дополнительно изолируем гофротрубками. Если они слишком длинные подрезаем.
• Выводим их через гнездо для гидрокорректора. Можно провести их через выход для троса сцепления, но это может вызвать повреждение проводов и как следствие – короткое замыкание.
• Подключаем провода к монтажному блоку, по приложенной к нему схеме.
• Отключаем (+) клему, освобождаем монтажный блок-реле.
• Находим предохранители F4 (для правой лампы) и F14 (для левой).
• Надеваем на провода медные разъемы, и вставляем во вход по приложенной схеме.
• Выводим выключатель. На панелях европейского образца есть стандартные заводские кабели для монтажа ПТФ.
• Питание выключателя на приборной панели выводим от предохранителя правых габариток.

Если вывести питание от зажигания или основного света, то противотуманки будут включаться, если завести автомобиль.

• Подключаем штекеры к излучателям.
• Проверяем работоспособность противотуманок.
• Калибруем направление луча положением регулировочного винта.

Полезное видео по теме:

https://youtube.com/watch?v=1blkkgGJwZg

Инструкция по подключению ПТФ на ВАЗ 2110

Еще один фотоотчет, смысл тот же, только с другого ракурса:

1. Схема подключения ПТФ на ВАЗ 2110
2. Схема подключения колодки реле и колодки разъема Ш1 и Ш2.
3. Комплект ПТФ

1. Берем колодку ПТФ и прокладываем розовый провод к черному ящику (ЧЯ). Вставляем его в колодку реле 85.

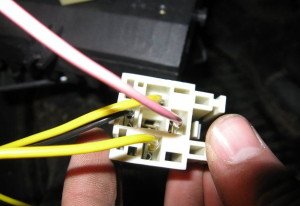

2. Провода от реле вставляем в колодку Ш1. От клеммы 30 колодки реле в контакт 3 колодки Ш1.
3. От клеммы 87 колодки реле в контакт 5 колодки Ш1.
4. Оставшийся черный провод колодки реле 86 подключаем к черному проводу колодки Ш2 контакт 4 с помощью коннектора.

1. Вставляем провода ПТФ: в контакт колодки 1 разъема Ш1 (к левой ПТФ — провод желтый короткий).
2. В контакт колодки 6 разъема Ш1 (к правой ПТФ — провод желтый с черной полосой длинный).
3. Вставляем колодку в разъем.
4. Ставим колодку реле на заднюю стенку ЧЯ, собираем и ставим ЧЯ обратно.

Возвращаемся к приборной панеле. Берем зеленый провод колодки ПТФ от контакта 10 и вставляем в колодку переключателя наружного освещения в контакт 58R (зеленый провод вверху на фото).

Далее соединяем белый провод колодки ПТФ с белым проводом переключателя наружного освещения с помощью коннектора. Черный провод с черным. Ставим на место комбинацию приборов, козырек комбинации и кнопки.

1. Заводим провода с кнопкой ПТФ на место.
2. Оставшиеся 2 провода (черный контакт 7 колодки ПТФ и розовый контакт 9 колодки ПТФ) — идут на индикатор включения ПТФ. Вставляем провода в колодку. Колодку подсоединяем к индикатору включения ПТФ.
3. Проверяем подсветку кнопки
4. Индикатор включения ПТФ

Теперь, когда разобрались с проводами ПТФ, нужно выбрать противотуманки, установить hella или ПТФ Приоры ?

Источник фото:

Ключевые слова:

Это интересно: Проверка датчика холостого хода на ВАЗ-2110 — признаки неисправности

Руководство по установке

Перед тем, как устанавливать и подключить противотуманки на Приору 2, взвесьте свои силы. Если установка противотуманок на Приоре 2 или рестайлинг может вызвать трудности, то лучше обратитесь к электрику. Специалисту, как никому другому известно, как установить фары на Приору и как производится процедура подключения противотуманных фар. Если же вы решили все сделать своими руками, то для начала подготовьте нужный инструмент. Для этого вам потребуется только комплект ключей и отверток, а также пассатижи (автор видео о выборе противотуманной оптике для Приоры — канал Простое Мнение).

Алгоритм действий

Чтобы установка противотуманных фар на Приоре SE или 2 не вызвала трудностей, просто следуйте инструкции:

1. Сначала необходимо отключить аккумулятор, снять с него минусовую клемму, после чего отсоедините фиксаторы переднего бампера. Саморезы для его демонтажа находятся по бокам, снизу и сверху. Их нужно выкрутить и снять бампер.
2. Далее, можно перейти к заглушкам. Заглушки фиксируются также с помощью саморезов, но для их выкручивания более удобно будет использовать короткую отвертку с крестовым лезвием.
3. Противотуманные фары на Лада Приора 2 монтируются вместо демонтированных ранее заглушек. Чтобы фонари были надежно зафиксированы, их можно закрепить при помощи тех же саморезов.
4. После выполнения этих действий вам необходимо найти в комплекте ПТФ наиболее длинный кабель. Этот провод подключается к левому фонарю, после чего он прокладывается и к правой фаре. А затем провод необходимо протянуть со стороны аккумулятора в подкапотное пространство.
5. Используя гаечный ключ ан 10, необходимо демонтировать расширительный бачки в моторном отсеке, которые будут мешать процессу. Сделав это, с помощью ключа на 13 нужно будет выкрутить крепления щеток стеклоочистителя. В конечном итоге вам нужно будет получить доступ к левому краю обивки, а чтобы сделать это, потребуется демонтировать саму защиту. Когда эти действия будут выполнены, патрубок можно отодвинуть в сторону, после чего ослабить хомут. Затем обивку можно полностью демонтировать.
6. Ваша задача заключается в том, чтобы уложить и протянуть провода от фонарей через заглушку в салон транспортного средства, а после этого зафиксировать их при помощи хомута. Этот хомут должен идти в наборе к ПТФ Приора 2.
7. Когда ПТФ будут установлены на рестайлинговую Приору, сборка всех элементов осуществляется в обратном порядке. Не забудьте подвести провода к винтам картерной защиты.

1. Откройте капот и отключите АКБ, после чего выкрутите крепления бампера и демонтируйте его.

2. Затем демонтируйте пластиковые заглушки, а вместо них установите противотуманки и подключите их.

Схема подключения

Установленную противотуманную оптику необходимо будет подключить.

Схема подключения ПТФ выглядит следующим образом:

1. В первую очередь, в салоне авто, под рулевой колонкой, нужно будет демонтировать защитную накладку. Для этого три защелки следует повернуть на 90 градусов.
2. Сделав это, под монтажным блоком предохранителей вы сможете увидеть саморез — его необходимо открутить, после чего у вас будет доступ к демонтажу блока. В комплекте к противотуманной оптике в любом случае должна идти инструкция по установке и в ней обязательно должна быть схема подключения. Руководствуйтесь ею при установке.
3. Далее, можно перейти к торпеде. На центральной консоли необходимо извлечь заглушку, а также кнопку активации системы обогрева заднего стекла. Эти компоненты установлены неподалеку от часов.
4. Затем вам потребуется кнопка включения противотуманных огней, которая идет в комплекте. Провод синего цвета нужно подключить к монтажному блока, а все остальные провода соединяются с кнопкой обогрева. Это можно сделать, используя специальные зажимы, которые также есть в комплекте.
5. На завершающем этапе подключения нужно будет произвести монтаж реле, отвечающего за работу противотуманок, в блок. Выполняя эту задачу, будьте аккуратны — провода, которые идут из моторного отсека, необходимо подключить к F18 и F17, к этим же контактам следует подключить и желтый кабель. Более подробно процедура подключения описана на схеме.

Схема подключения кнопок управления противотуманками

Третья схема по подключению фар

Она состоит из 3-х изображений, где видны особенности соединения противотуманок ВАЗ-2110, колодки реле, разъемов Ш1 и Ш2, из чего состоит ПТФ.

1. Взяв колодку фар, уложите провод розового цвета прямо к черному ящику, где его нужно добавить к колодке реле под номером 85 (смотрите рисунок).
2. Предусмотрите питание контакта под номером 3 колодки, обозначенной Ш1, из клеммы № 30, размещенной на колодке реле.
3. Клемма 87 в ходе монтажа осветительных устройств должна быть присоединена к контакту 5 из колодки Ш1.
4. Вооружившись коннектором, присоедините друг к другу черный кабель, имеющийся на колодке реле № 86 и на контакте № 4, взятом из колодки Ш2.
5. Проверьте, находится ли в рабочем состоянии подсветка клавиши.
6. Индикатор включения противотуманок подразумевает точно такую же проверку.

Установка ПТФ на ВАЗ-2110

Определяемся с местом установки фар: в отверстия низа бампера либо на небольшой кенгурятник, который устанавливают перед бампером. Выбираем ПТФ. Для ВАЗ-2110 существует 2 вида противотуманных фар: прозрачные (светят пятнами) и рифленые (рассеивают свет, они лучше). Приобретаем комплект для установки: кнопку и индикатор для нее, провода, реле, клеммы, разъем, а также пластиковые рамки и колодки для фар.

Устанавливаем ПТФ на бампер ВАЗ-2110 и подсоединяем к ним проводку. Один провод от фар подключаем на «массу», а второй протягиваем до блока реле. Снимаем приборную панель и щиток приборов ВАЗ-2110.

От контакта «9» кнопки включения фар проводим провод до блока реле. Открываем блок. Отсоединяем от него разъемы Ш1 и Ш2. К контактам колодки реле (из установочного набора) подсоединяем:

• к «85» – провод от кнопки;
• «30» – контакт «3» разъема Ш1 блока;
• «87» – «5» разъема Ш1;
• «86» – «4» разъема Ш2.

Затем соединяем «1» Ш1 с проводом левой ПТФ, а «6» Ш1 – правой фаре. Колодку реле крепим к задней стенке блока.

Подсоединяем остальные контакты кнопки включения фар:

• «10» – к «58R» разъема переключателя освещения;
• «7» – к массе и индикатору включения противотуманных фар;
• «9» – к другому контакту индикатора ПТФ;
• «6» – ­к выключателю освещения приборной панели.

Контакт «30» переключателя внешнего освещения должен быть подключен к +12 В. Устанавливаем приборный щиток, кнопки и козырек комбинации приборов на место. Ставим кнопку включения ПТФ в корпус приборной панели.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Установка ПТФ

	Открываем блок предохранителей (БП), откручиваем 1 саморез и разворачиваем сам (БП) зеленым отмечено, красные провода (которые у меня не шли с завода, пришлось добавлять).
	2 провода, по длине около 15 см, с обоих концов разъемы типа «мама» Под цифрой 1 красный провод в красном штекере (БП), это взят постоянный «+» (проверьте контролькой), который тянем к реле на ножку №30 (смотреть на оборотной стороне реле) здесь он отмечена тоже цифрой 1.
	Под цифрой 2 красный провод, это «+» от реле с ножки №87 обратно (БП) в белом штекере. здесь он отмечен цифрой 2
	Здесь отмечены 2 предохранителя (они с завода уже стоят, по 10А) для наших ПТФ к которым и идет красный провод с «+» после реле включения ПТФ , т.е., получается по красному проводу «+» подходит к предохранителям и разделяется на 2 «+» на каждую противотуманную фару.
	На этом фото отмечены 2 провода желтый и желто-черный, это 2 «+» выхода на ПТФары.
	Для удобного монтажа я взял разъем с «2-ой мамой» и удлинил их проводами приблизительно на 30см, на конце каждого, тоже по «маме»
	2 провода желтый и желто-черный втыкаем в белый штекер на (БП), как на фото под цифрой 1 и 2
	А разъем с «2-ой мамой» выводим над (БП) и подключаем к разъему «2-ой папа» у него тоже 2 провода желтый и желто-черный , который находиться за кнопкой открывания багажника
	На этом фото отмечено цифрой 3 черный провод это «-«, он подключен к реле на ножку под №86. «-» лучше взять, сверху над (БП), там с завода, на гайку под ключ на 10, уже прикручены другие черные провода. А под цифрой 4, провод управления включения ПТФ.

Откуда его взять, кому как удобнее, есть множество способов:

• Способ 1. от габаритов напрямую без кнопки, т.е., при включении габаритов автоматически будут включаться ПТФ
• Способ 2. от габаритов последовательно через кнопку, т.е., при включении габаритов податься «+» на кнопку включения ПТФ и только при нажатие этой кнопки включаться ПТФ
• Способ 3. от зажигания через кнопку, т.е., при включения зажигания на кнопке включения ПТФ появиться «+» и только при нажатие этой кнопки включаться ПТФ

Есть еще много способов включения ПТФ, но я выбрал 3 способ, т.к., по моему мнению он очень удобен в установке, практичен использование и имеет много плюсов.

Установка ПТФ на ВАЗ десятого семейства:

1. Снимаем заглушку и вставляем ПТФ в бампер.
2. Устанавливаем облицовку ПТФ.
3. Крестообразной отверткой приворачиваем два самореза крепления облицовки.
4. Подключаем колодку с проводами.

Подключение кнопки включения ПТФ

На фото показана цифра 1 Реле включение ПТФ, цифра 2, раньше стояло реле ЭСП(электро-стекло подъемников) от нее я и взял 2 провода, тоненький розовый на нем «+» при включении зажигания и тоненький черный «-» и при помощи удлинения вывел их на кнопку включения ПТФ. Схема подключения кнопки ПТФ есть в (ГКПТФ).

Это интересно: Замена гидрокомпенсаторов ВАЗ-2112 16 клапанов — фото и видео

противотуманные фары ваз 2110 установка снаружи

1) Снимаем заглушки в бампере, чтобы вставить фары.

Снимаем заглушки в бампере.

2) Устанавливаем облицовку противотуманки.

3)Прикручиваем крепления двумя саморезами.

Прикручиваем крепления ПТФ саморезами.

4) Осталось подключить противотуманки на ваз 2110, соединив разъемы.

Подключаем провода соединив разъемы “папа”-“мама”.

Если ПТФ с ксеноном, то вам необходим корректор фар, для регулировки светового потока.

1) выбираем место для установки — обычно небольшой отсек находящийся под бампером. Для ваз2110 существует два вида ПТФ: рифленые (рассеивающие свет) и прозрачные (свет идет пятнами). Прозрачные – более модный вариант, но наименее полезный.

2) необходимо приобрести клавишу с желтым индикатором, провода, реле, клемму для массы, узкую широкую клеммы типа «папа»и соответствующие им клеммы типа «мама», а также колодки и рамки для фар.

3) Под капотом отсоединяем провода, идущие к датчику уровня жидкости и омывательному бачку. Для откручиваем гайку бачка омывателя и вытягиваем пучок проводов, находящийся под левым лонжероном.

4) В разъеме Ш-1 нам нужны три провода: два желто-черных и один желтый.

5) Затем отрезаем два куска от желтого провода и протягиваем их внутрь салона машины. Зачищаем провода, крепим к ним широкие клеммы типа «папа», после этого вставляем их в колодку, чтобы помеченный провод соединился с желто-черным. Соединяем колодку и прижимаем к жгуту два желтых провода, ставим бачок омывателя на место.

6) Далее берем еще два куска провода длиной 50см каждый. Крепим к ним клемму под массу и прикручиваем к шпильке вместе с проводом массы от фар.

7) протягиваем провод противотуманки из переднего лонжерона, вытаскиваем оба провода там, где будет крепиться сама фара. На каждый провод цепляем широкую клемму массы.

8) Далее надеваем скобы на бампер, а колодки широкой клеммы типа «мама» — на провода

9) Вставляем лампочки в фары.

10) Присоединяем желтый провод к лампочке, а черный к корпусу.

На всю процедуру установки ПТФ уходит около двух часов.

2) Берем колодку ПТФ, и протягиваем красный провод до черного ящика (ЧЯ), подсоединяем его к колодке реле №85.

Вот этот самый провод.

3) Контакт №3 в колодке Ш-1 запитываем из клеммы №30, находящейся на колодке реле.

4) Контакт №5 из колодки Ш-1 соединяем с клеммой №87 в колодке реле.

Контакт номер пять.

5) Соединяем при помощи коннектора черные провода, на колодке реле №86 и на контакте №4 из колодки Ш-2.

6) Затем подключаем к контакту №1 колодки Ш-1 желтый провод, и ведем его к левой фаре.

Подключаем к контакту №1 колодки Ш-1.

7) К контакту №6 колодки Ш-1 подключаем при помощи желто-черного провода правую фару.

Подключаем правую фару.

8) Вставляем колодку Ш-1 в разъем.

Подключенная колодка Ш-1.

9) Колодку реле размещаем на задней стенке черного ящика.

10) Переходим к приборной панели. Зеленый провод от колодки ПТФ, находящийся на контакте №10 подключаем к контакту №58R (на фото он сверху).

Сверху мы видим тот самый провод.

11) Соединяем два белых провода. Один от колодки ПТФ, а другой – от переключателя освещения с помощью коннектора. Черный провод с черным соответственно. Возвращаем соединения приборов, кнопки и козырек на свои места.

Соединяем белые и черные провода коннекторами.

12) Возвращаем кнопку с проводами ПТФ назад в корпус приборной панели.

Возвращаем провода и кнопку в корпус.

13) Оставшиеся два провода: черный идущий от контакта №7 и розовый исходящий от контакта №9 подключаем к индикатору включения противотуманных фар через колодку.

Подключаем провода через колодку.

14) Вставляем кнопку в панель.

Проверяем работу подсветки.

Проверяем работу индикатора.

Подключение противотуманок завершено, дополнительно рекомендуем посмотреть обучающее видео.

Устанавливаем ксенон в противотуманки ваз 2110 своими руками

Сначала лампочки H1 устанавливаем в крышку от пластиковой бутылки. Затем, при помощи герметика, в фару.

Лампочка установленная в крышку от бутылки.

Часто встречаются автомобили с ксеноном, установленным в фары главного света. Если пучок света при этом имеет ровные границы возможно даже узаконить ксенон при оформлении документов на авто.

Устанавливаем лампочку при помощи герметика в фару.

Когда отсутствуют линзы в фарах (имеется лишь отражатель), ваша машина демонстрирует засвет за допустимые границы и приводит к ослеплению остальных участников движения.

Ксеноновые противотуманки с линзами.

Все достоинства ксенонового света появляются с фокусирующей линзой, которая обеспечивает корректное распределение пучка света. ПТФ с ксеноновым светом — не слепят, если имеют фокусирующую линзу, и делают функцию противотуманки лучше.

В следующем разделе мы расскажем, как установит на ваз 2110 фильтр нулевого сопротивления.

Другие производители и типы ламп

Конечно, многие пробуют устанавливать другие типы источников света и другие типы ламп. Все рассмотренные фары выше — с лампой галогенового типа. То есть это фактически та же лампа накаливания, но её нить работает в газовой среде (галогенов брома или йода).

Читать дальше: Заглушка егр мондео 4

Есть и альтернативные противотуманки.

Ксеноновые ПТФ

Штатные ПТФ, переделанные под ксеноновые противотуманки.

Старые ксеноновые ПТФ работали на лампах D1 и D2, новые получили лампы D3 и D4 без применения паров ртути. Теоретически, КПД таких противотуманок и сила света выше, чем у галогенок. Однако не стоит забывать о специфике ПТФ — не вызывать отражения луча от водяной взвеси. А все недорогие ксеноновые фары требуют очень точной настройки светового пучка и не способны дать низкую горизонтальную полосу для борьбы с туманом.

К тому же максимальная цветовая температура для эффективности противотуманок — 3000-4500 К , в противном случае толку от них не будет и слепящий свет для встречных водителей обеспечен. Цены таких противотуманок не ниже 5-7 тысяч ( Hella Micro DE , к примеру). Все, что дешевле, применять бесполезно и даже опасно.

Светодиодные ПТФ

Толковые светодиодные ПТФ стоят очень дорого, а покупать дешевые бессмысленно.

Главный минус эффективных светодиодных противотуманок — огромная цена и невысокая эффективность.

Низкая эффективность объясняется тем, что обычный светодиод выдаёт яркий и приятный для человеческого глаза свет с температурой около 6000 К. Для головной оптики — это неплохо, но никак не для ПТФ. Однако, есть и исключения. К примеру, фары Osram LEDriving FOG 101 . Высокотехнологичный прибор со светодиодами патентованной фирменной разработки с температурой цвета около 3000 К, что как раз подходит для ПТФ.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Противотуманная фара вставляется в специальную рамку, с помощью которой крепится в отверстии переднего бампера

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

• Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
• Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
• Снять плюсовую клемму с аккумулятора.
• Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
• Открутить отвёрткой саморез и извлечь блок.

Монтажный блок с предохранителями находится с левой стороны вблизи левой ноги водителя

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

Расположение и предназначение плавких предохранителей в монтажном блоке ВАЗ 2110, 2111, 2112 указано на внутренней стороне защитной крышки

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

Электрическая схема подключения противотуманных фар ВАЗ 2110, 2111 и 2112 с помощью клавиши с подсветкой и реле

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

Простое подключение своими руками противотуманных фар на ВАЗ 2110 и ВАЗ 2111 со старой передней панелью без подключения реле включения ПТФ

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Монтажная схема подключения проводов ПТФ ВАЗ 2112 к заводской проводке, подсоединённой к гнёздам ПТФ, монтажного блока, реле и к кнопке включения с подсветкой (подключается самостоятельно)

Зачем нужны противотуманки

Само название «противотуманные» фары уже говорит об их сути. Их свет проникает через туман, стену дождя, способствует более эффективному освещению дороги.

Наличие ПТФ дает три важных плюса.

1. ПТФ или противотуманки, характеризуются более плоским световым потоком, который буквально стелится над землей, распространяется в большей степени в ширину, нежели в высоту. Это сделано специально, поскольку температура дорожного полотна выше температуры воздуха, тумана, потому он не опускается на саму землю. Следовательно, противотуманки обеспечивают определенную дальность свечения по сравнению с обычными фарами. Вы будете видеть примерно на 10 метров дальше, чем при работе ближнего света.
2. Ширина светового луча ПТФ позволяет видеть разметку, обочину, что позволит вовремя совершить манёвр, не оказаться за пределами дорожного полотна. Увы, в условиях тумана это распространенное явление. Причем намного чаще страдают те, у кого противотуманок нет. Это факт.
3. ПТФ не слепят встречные машины, но позволяет им видеть вас. Только при условии грамотно выполненной регулировки фар, конечно же. Следовательно, противотуманные фары на машине оказывают большое влияние на безопасность, сигнализируя встречным машинам о вашем приближении.

Выбор противотуманных фар на конкретных примерах

Большой популярностью среди автомобилистов ВАЗ-2110 пользуются ПТФ фирмы Bosch. Достаточно достойной и оправданной ценой для изделия будет сумма в 800 рублей за одну штуку. Фары весьма хорошо себя зарекомендовали среди автомобилистов, радуют качеством сборки и надежностью.

Выбирая “Бошевские” ПТФ, очень легко приобрести китайскую подделку, ведь конструктивно они копируют во всем своего старшего собрата. Если приглядеться, в восточных аналогах вы не увидите светоотражателя, ограничивающего горизонт светового потока, а также не указан производитель. Подделку также легко отличить по качеству сборки, ведь оно оставляет желать лучшего. В прочем, если вам очень хочется сэкономить, то цена таких поделок может показаться вам очень привлекательной, ведь она почти в пять раз дешевле, чем у Bosch.

Противотуманные фары Bosch

Оригинальную оптику на автомобили марки ВАЗ-2110 в нашей стране производит небезызвестный “Завод Автосвет”, выпуская под брендом “Киржач”. Тут все просто: качественно, надежно и наверняка. Наш производитель ничем не хуже итальянского “бошевского” качества. Кстати, ПТФ Bosch также производятся в России. Так что лозунг “поддержи отечественного производителя”, пожалуй, не имеет смысла.

Есть также масса предложений прочих брендов, предлагающих, так называемые, альтернативные ПТФ на ВАЗ-2110 (в интернете есть масса фото альтернативных “противотуманок”). Обычно продавцы подобного рода изделий обещают, что их фары будут светить несколько лучше оригинальных, ведь в этом и есть весь смысл переработки конструкции. Где-то здесь, возможно, и кроется правда, но критерии выбора, как вы понимаете, остаются прежними: качество корпуса, электрических контактов и наличие механизма светоотражателя, ограничивающего горизонт линии света.

Фары “противотуманок” также могут изготавливаться на основе линзовой оптики. В данном случае световой поток оказывается более сфокусированным и направленным. Линия света в них ограничивается специальными шторками. Основная проблема подобного рода ПТФ в ограниченной рабочей площади светильника, а потому любое его загрязнение может весьма ощутимо сказаться на освещенности дорожного полотна во время тумана.

Линзованные ПТФ на ВАЗ 2110
