Съемник шаровых опор своими руками

Как пользоваться съемником шаровых опор

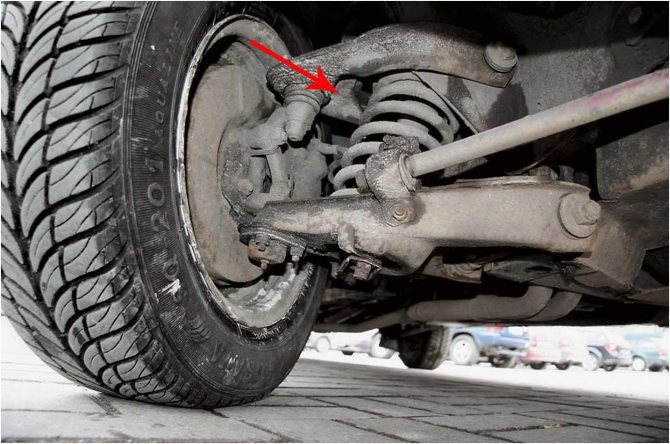

Выполняя ремонт системы рулевого управления и ходовой части автомобиля, владельцы нередко сталкиваются с ситуацией по демонтажу шаровых опор и наконечников тяг. Эти детали конструкции невозможно снять без специального инструмента. Таковым является съемник для шаровых опор. Приспособление способно в несколько раз упростить процесс выпрессовки деталей.

Приобрести данный инструмент не составляет особого труда – достаточно отправиться в ближайший магазин автозапчастей и там выбрать подходящий съемник. Также можно изготовить приспособление своими руками. Рассмотрим виды съемников, а также поговорим о выборе этих инструментов.

Современный рынок инструментов для обслуживания и ремонта автомобилей предлагает самый широкий выбор различных съемников, в том числе несколько видов инструмента для демонтажа шаровых опор и рулевых тяг.

Первые приспособления считаются более универсальным решением. Они подойдут для обслуживания любых автомобилей.

Винтовой съемник

Усилие в этом механизме создается благодаря заворачиванию болта в корпус. Сам же корпус инструмента надевают на проушину в шаровой опоре. В процессе закручивания болта он упирается в палец. Последний выпрессовывается из своего посадочного гнезда.

Рычажные

Не меньшей эффективностью обладает рычажный съемник для шаровых опор. Однако эти инструменты отличаются большими габаритами. Поэтому подойдут не для каждого автомобиля. Например, рычажным инструментом на ВАЗ-2107 можно демонтировать верхнюю шаровую опору, а вот снять нижнюю уже не выйдет – рабочее пространство слишком ограничено. Для этого лучше всего применить специальный инструмент.

Такое приспособление можно не приобретать – легко сделать съемник шаровых опор своими руками. Он собирается из подручных средств. Давайте рассмотрим и другие инструменты, которые можно как купить, так и изготовить самостоятельно.

Это наиболее простой и при этом достаточно эффективный съемник. Его нельзя отнести к какому-либо типу механизмов, однако в вопросах выпрессовки это хороший выбор. Для изготовления понадобится только болгарка или станок с абразивным кругом. Заготовка представляет собой пластину из металла, размеры которой аналогичны коробку спичек.

Но при работе с этим инструментом есть существенный недостаток. В процессе выпрессовки опоры повреждается пыльник. Именно поэтому клин используют только при замене наконечников либо опор. От ремонтов при помощи такого приспособления лучше отказаться.

Винтовые разжимные механизмы

Это еще один вариант, который можно изготовить самостоятельно. Он хорошо себя зарекомендовал как съемник шаровых опор ВАЗа (касается классических моделей). Особенности конструкции системы подвески этих машин таковы, что и верхняя, и нижняя опоры установлены симметрично друг к другу. Между ними не так уж и много расстояния.

Рассмотрим, как работает этот съемник шаровых опор. ВАЗ-2107 отремонтировать им тоже можно. Для демонтажа верхней опоры выкручивают стопорную гайку, однако не полностью.

Затем между пальцами устанавливают съемник с полностью закрученным болтом. Далее двумя ключами удерживают приспособление. Выкручивают болт, пока палец не выйдет из гнезда.

После того как верхняя опора заменена, ту же операцию проделывают с нижней.

Г-образный винтовой съемник

Для каких автомобилей может использоваться этот съемник шаровых опор? 2107, 2105 и 2106 – вот те автомобили марки ВАЗ, для которых он подходит лучше всего. Инструмент достаточно универсален.

Чтобы изготовить его, понадобится прут из металла – диаметр его должен быть не менее 10 мм, а длина – 15-17 см. Из этого прута делают Г-образную заготовку, длина плеча которой должна быть не менее 5 см.

Так, берут прут, отмеряют на нем 5 см, зажимают в тисках и выгибают под прямым углом. На длинной части элемента режут резьбу. Находят подходящую гайку.

Теперь необходимо сделать упорную планку. Она изготавливается по принципу клина. Для заготовки подойдет пластина, толщина которой не менее 5 мм. С одной стороны пластины делают прорез, подходящий по палец опоры. С другой — проделывают отверстие под диаметр прута. Далее надевают пластину на длинную часть прутка и зажимают зайкой.

Восстановление опоры

Существует 2 неисправности этого элемента конструкции. Чаще всего, встречается выработка имеющейся в корпусе смазки. В таком случае, вы можете легко восстановить работоспособность шаровой опоры. Для этого применяется особый шприц, с его помощью в корпус добавляют новую порцию смазки.

Лучше всего для этого подойдет графитная смазка, но можно использовать и другую, со схожими показателями. Но, не забывайте, что ресурс восстановленной детали несколько меньше. Если имеется большой износ, то такой способ не поможет. Запчасть придется заменить.

Заключение

. Отечественные дороги не способствуют долгой жизни подвески. Поэтому, ремонтировать ходовую приходится довольно часто. Из-за этого, часто возникает вопрос, как снять шаровую опору без съемника. На самом деле, это довольно просто. Для этого не потребуются огромные усилия. Из инструментов используется монтировка и молоток. Снятие шаровой без специального приспособления не влияет отрицательно на подвеску.

Универсальный съемник подшипников своими руками

Предлагаем вашему вниманию еще одну интересную конструкцию, которую можно изготовить из простых подручных материалов.

Сначала отрезаем небольшой кусок от квадратной профильной трубы. Или можно использовать «огрызок» подходящего размера.

Делаем разметку, и с помощью болгарки вырезаем паз треугольной формы. Удаляем заусенцы.

На противоположной стороне заготовке вырезаем еще три паза, но уже продольных.

Отрезаем кусок металлической полосы подходящей длины, размечаем, и сверлим в заготовке отверстия. К центральному отверстию привариваем гайку.

В гайку вкручиваем резьбовую шпильку. Потом необходимо с помощью двух болтов с гайками прикрепить металлическую пластину к профильной трубе.

К верхней части шпильки привариваем гайку. А к ней — привариваем ручку из квадратного прутка.

При помощи данного приспособления можно снимать не только подшипники с вала, но и шкивы небольшого диаметра.

Недостаток конструкции, пожалуй, только один — нет возможности регулировать внутренний размер между зацепами.

Но в целом само устройство получилось довольно неплохим, учитывая, что для его изготовления были использованы обрезки металла. Для домашней мастерской сгодится.

Подробно о том, как сделать съемник для подшипников своими руками, советуем посмотреть на видео ниже.

Трех захватный самодельный инструмент

Данный тип инструмента самый сложный в изготовлении, так как имеют своеобразную форму деталей, и нуждается в точных размерах для их сопряжения.

Требуемые инструменты и материалы:

1. Болгарка с отрезным диском по металлу;
2. Лист 1 м2 толщиной 10-20 мм;
3. Шпилька М18х1,5х 400 мм;
4. Две гайки М18х1,5 высота 20 мм;
5. Отрезок трубы наружный диаметр 89 мм, толщина стенки 7 мм;
6. Болты М10 для подвески лапок в проушины;
7. Сварочный аппарат.

Лапы вырезают из листа 10-20 мм, L = 200-220 мм, крестовину изготавливают из гайки М18х1,5, либо вырезают болгаркой из цельного листа. Размечают контуры крестовины, вырезают, по центру сверлят отверстие, затем метчиком М18х1,5 нарезают резьбу.

Чашечный съёмник

Основная часть инструмента: шпилька М18, чашка и сменные диски. Болт с резьбой и гайку можно подобрать в магазине, а вот остальные детали придется заказывать у токаря по эскизу или чертежу.

На ВАЗ 2108, 2109, 2110, 2111 подойдут шайбы— 30, 34, 37, 77 мм, чаша (кольцо) — 77 мм. Для других марок автомобилей найдите оригинальный номер детали и её размеры, а далее вырежьте подходящие шайбы и чашки.

Двух захватный съёмник ступиц

Имея любительские навыки сварочных работ, двух захватное приспособление изготавливают из пластин, гаек, шпилек.

Не самый простой способ изготовить ССП в гаражных условиях, для его сборки этого понадобится:

1. Лист 5 мм;
2. Болт М 14х1,5х 240;
3. Болты с гайками М6;
4. Гайки М14.

Съёмная траверса для выпрессовки

Данный вариант подходит для выпрессовки и запрессовки шарикоподшипника из ступицы, не снимая её с кулака. На фото представлен пример такой конструкции.

1. Берётся один или две прочные стальные пластины, сверху просверливается отверстие под болт и приваривается гайка.
2. Снизу соосно приваривается вторая гайка.
3. Далее делают отверстия под болты М10 с равными интервалами. Лапки вырезаны из пластины 10 мм.
4. Две пластины стянуты болтами. Между ними находится длинный болт М16.

Единственная покупка — коронка под размер обоймы шарикоподшипника. Нужные шайбы вырежьте из полосы 10 мм.

Потребуется инструменты и материалы:

1. Болгарка;
2. Сварочный и сверлильный аппарат;
3. Отрезок трубы внутренний D 75 мм;
4. Полоса 70х30х5, 2 штуки;
5. Болты М6 с гайками 4 штуки, контр гайки 8 штук
6. Шайба толстостенная Д 45мм.

Признаки неисправности

Шаровая опора на Ниве практически полностью состоит из металла. Но при нарушении целостности резинового пыльника внутрь вместе с пылью может попадать и вода. Это возможно даже при наличии маленьких трещин. В результате во время движения появляются посторонние шумы и скрипы. Это одни из первых признаков скорого износа шаровой опоры, по которым можно определить необходимость замены.

Новые шаровые опоры на Ниву Шевроле устанавливаются довольно просто, условно процедура может быть сделана в любом гараже на стандартном оборудовании. Единственной проблемой может стать необходимость специального инструмента – съемного ключа для шаровых опор.

Съемник может отличаться по внешнему виду, но принцип его действия одинаков во всех случаях. Работа производится в определенном порядке:

1. Автомобиль приподнимается при помощи домкрата или специального автоподъёмника.
2. Снимается переднее колесо
3. При помощи ключа на 22 отвинчивается крепежная гайка шарового пальца.
4. Под нижний рычаг устанавливается упор, затем при помощи ключа на 13 производиться откручивание гаек с корпуса детали.
5. Демонтируются болты из посадочных отверстий, затем поворотный кулак вместе с опорой рычага отводиться в сторону.
6. После этого понадобиться специальный съемник. Он устанавливается на шаровую, затем при помощи него палец впрессовывается из поворотного кулака.
7. После этого кулак отводиться в сторону, а шарнир выводиться из ступицы.

Если съемника нет в наличии, то не обязательно откладывать ремонт, можно вполне обойтись подручными средствами. Этого понадобиться монтировка и немного терпения, чтобы выбить палец из посадочного места.

После выполнения данных действий шаровая опора меняется на новую. Затем необходимо выполнить все действия в обратном порядке, чтобы установить детали на место и собрать автомобиль

При этом важно помнить, что замену шаровых необходимо производить одновременно с двух сторон. Они имеют одинаковый ресурс, и если одна из них вышла из строя, то у другой скорее всего тоже будет поврежден пыльник и будут сильные следы износа

Самодельные винтовые съемники шаровых опор

На рынке инструментов винтовые съемные механизмы представлены в широком разнообразии. Стоят они недорого, но неоправданно платить за приспособление, которое пригодится раз или два. Поэтому вам нужно сначала разобраться с конструкцией будущего механизма, потом сделать чертежи съемника шаровых своими руками.

Устройства на основе винтового усилия считаются универсальными, так как подходят под все автомобили. Свою работу такие механизмы выполняют за счет силового болта, завинченного в корпус съемного механизма. Приспособление надевают на проушины ШО, закручивают винт в палец опоры, выпрессовывают последний со своего места.

Винтовой разжимной

Эта самодельная конструкция подходит всем классическим «Жигулям» и «Ланосам». Съемник шаровых для ВАЗ 2110 своими руками изготавливают из подручных материалов.

Пошаговая инструкция:

• Найдите металлический прут с квадратным или 6-гранным сечением. Отрежьте от него 7-9 см. Заготовка по размерам должна подходить по ключ с головкой на 17 или 19.
• Сделайте сверлом внутреннюю полость, нарежьте в ней резьбу под рабочее тело – болт диаметром 8 мм.
• Закрутите силовой болт в подготовленное отверстие.

Самодельный съемник шаровых опор

Вы соорудили съемное устройство. Его действие можно продемонстрировать на примере демонтажа шаровых любых «Жигулей»:

1. Ослабьте стопорную гайку.
2. Установите изготовленный инструмент между пальцами ШО.
3. Закручивая, уприте шпильку в палец.
4. Возьмите два ключа: одним зафиксируйте самоделку, другим раскручивайте рабочее тело устройства (шпильку).

Действуйте до полного выхода пальца с прикипевшего места.

Винтовой Г-образный

Вам потребуются: молоток, тиски, болгарка, плашка. Приспособление делайте из металлического штыря диаметром 8-10 мм и длиной 16-18 см. Найдите пластину толщиной не меньше 0,5 см.

Алгоритм работы:

1. Придайте пруту форму буквы «Г»: длинное плечо – 12 см, короткое – 6 см.
2. На 12-сантиметровом отрезке нарежьте плашкой резьбу.
3. Подберите гайку соответствующего размера.
4. Из пластины подготовьте клин: сточите заготовку так, чтобы сбоку она выглядела как треугольник. Сделайте пропил под палец с тонкой стороны.
5. С другой, утолщенной стороны, просверлите отверстие несколько большего диаметра, чем прут, для свободного хода детали.
6. Наденьте клин на 12-сантиметровое плечо съемного устройства, накрутите гайку.

Пластину готового изделия поместите между проушиной и опорой: короткий отрезок «Г» упрется в палец. Элемент выскочит со своего места, когда вы начнете закручивать гайку.

Винтовой съемник шаровых опор, изготовленный из уголка

Сооружая съемное устройство, воспользуйтесь режущими и сварочными инструментами, обычными автомобильными слесарными принадлежностями.

Порядок действий:

1. Основой механизма послужит металлический уголок длиной 7-8 см с толщиной стенки полсантиметра. На одной стороне заготовки сделайте распил для крепления к проушине.
2. Из кусочков металлических пластин вырежьте два треугольника. Чтобы усилить установку, приварите детали к торцевым частям уголка.
3. Подберите гайку и шпильку, совпадающие по параметрам.
4. Приварите к гайке проставки, прикрепите этот компонент к уголку: гайка должна оказаться напротив пропила.
5. Вкрутите шпильку в гайку.

Как сделать съемник шаровых опор своими руками

Ремонтная принадлежность для отжима шаровых готова.

Полезные советы

• Не беритесь за восстановление шарнира, если палец вынимается из него без разборки, такому узлу не поможет ремонт, а только замена. Отверстие под палец в корпусе должно быть меньше диаметра шара чтобы. В случае износа вкладыша, палец не мог вылететь из корпуса, став причиной аварии.
• Восстанавливая шарнир своими руками, разбирайте его полностью и шлифуйте шар пальца, каким бы способом вы ни собирались реставрировать узел. Тогда плоду вашей работы не так скоро понадобится замена. Даже собираясь, использовать для восстановления экструдер не поленитесь разобрать шарнир чтобы посмотреть не нужна ли замена пальцу. Если не нужна, тогда только отшлифуете его шар.

Когда проводится замена нижних или верхних узлов

Срок службы этих узлов зависит от многих факторов, в первую очередь это, качество изготовления, условия эксплуатации транспортного средства. Признаками выхода их из строя могут служить наличие таких признаков, как увеличение усилия при повороте рулевого колеса, скрипы в передней подвеске во время движения, появление различных стуков. Причиной выхода их из строя раньше установленного срока чаще всего становится повреждение защитного чехла опоры.

Иногда достаточно его простой замены, если это произвести своевременно, для восстановления работоспособности узла. В любом случае для выполнения замены пыльника или узла в целом, придётся выполнить его демонтаж. Это вполне можно выполнить своими руками. Следует поднять автомобильным домкратом переднюю часть машины, снять колесо.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Далее производят выпрессовку шарнира из поворотного кулака или рычага подвески. Выполнение этой работы зависит от конструктивных особенностей машины. Сам шарнир может крепиться двумя, тремя, четырьмя болтами. Новая передняя шаровая опора устанавливается в обратном снятию порядке. Как запрессовать шаровую опору подробно останавливаться не будем, для каждого вида передней подвески разработан свой способ установки шарнира.

Чем нам поможет съемник?

Почему именно съемнику оказывается такое внимание при замене шаровой опоры? Дело в том, что срок службы этой детали довольно долгий, и ее составные части в результате нагрева, силы трения и коррозии «прикипают» друг к другу. В частности, довольно частое явление – «сваривание» конуса и гнезда

Простыми инструментами, которые находятся в обычном автомобильном ремкомплекте, съемника может и не оказаться. Некоторые мастера очень просто разрубают этот «гордиев узел», воспользовавшись кувалдой и газовой горелкой. Но такое решение может грозить тем, что менять придется еще и рулевые тяги.

Дабы не прибегать к варварским способам, следует заранее озаботиться приобретением съемника шаровых опор. Благо, стоимость их адекватна, вариантов приспособлений великое множество, а потому никаких проблем нет. Но не каждый готов тратиться на инструмент, который хоть и полезен, но сможет пригодиться всего лишь один раз за весь срок владения автомобилями.

Принцип, который лежит в основе любого инструмента, призванного извлечь шаровой палец из запрессованного гнезда, это способность преодолеть довольно значительное усилие, препятствующее этому. За годы своего существования человечество не изобрело ничего лучше, чем рычаг и винт, которые и лежат в основе любого съемника. Кроме этих хрестоматийных приспособлений в инструменте обязательно присутствует клин. Если кто-либо видел гвоздодер, то поймет, о чем идет речь.

Инструмент для извлечения шарового пальца из запрессованного гнезда

Только применять такое устройство, помогая ему с помощью молотка «подлезть» в пространство между головкой «шарика» и гнездом, неудобно. Почти со 100% вероятностью резиновый пыльник будет порван. Именно поэтому на помощь приходят другие инженерные решения, помогающие извлечь палец аккуратно и красиво.

Инструментом, который аккуратно вынимает из гнезда шаровой палец, да еще и не портит ничего вокруг, можно считать гибрид гвоздодера и небольшой струбцины. С помощью первого подводятся металлические «лапки» под «шарик». Второе устройство, составляющее одно целое с первым, предназначено для аккуратного отделения детали от гнезда. Достигается это за счет постепенного закручивания воротка, давящего на сам палец и постепенно отделяющего его от корпуса. Кстати сказать, иногда самодельные приспособления справляются со своей задачей гораздо лучше, чем покупные, и кто имеет хотя бы небольшие навыки слесарного дела наверняка сможет сделать его своими руками.

На ценниках в магазинах можно еще встретить слово «универсальный» в отношении съемника. Особенностей тут немного, строение позволяет использовать его не только для выпрессовки шаровых опор, но и для работы с рулевыми наконечниками. Изготовить такое приспособление своими руками куда сложнее, тут уже лучше прибегнуть к продукции массового производства или взять универсальный инструмент у знакомых.

Когда и как менять опоры?

Замена изношенного металлического соединения в машине сродни операции по приведению в порядок стертого в процессе долгой жизненной «эксплуатации» живого «шарнира». Однако присутствие хирурга тут совсем необязательно, замена шаровой опоры на личном авто доступна любому владельцу, хоть это и не слишком приятная процедура.

Первая неприятность состоит в том, что просто так шаровая опора не ломается. Обычно такой подлый случай происходит в самый неподходящий момент, к примеру, когда водитель, да еще со всей своей семьей, перевозят на крыше Жигулей холодильник, и во время поворота или объезда какого-либо препятствия автомобиль вдруг с треском «проседает» на одну сторону. То есть первое условие поломки – непосильная нагрузка на шарниры. Чтобы предупредить возникновение подобных случаев, нужна периодическая диагностика ходовой части.

Сломанная шаровая опора

Если есть малейшие подозрения в неисправности шаровых опор, проверку можно провести тремя основными способами.

1. Поддомкратив «подозрительное» колесо, возьмите его за верхнюю и нижнюю части и ощутимо покачайте. Если люфт есть, пора менять опору.
2. При наличии ремонтной ямы или эстакады возьмите монтировку и, расположившись под днищем автомобиля, поместите ее между краем шаровой опоры и нижним рычагом рулевого управления. Попробуйте сделать нажим вверх. Здесь также не должно быть люфта.
3. Самый точный способ (хоть и самый трудоемкий) – это снять опору, зажать ее в тисках и попробовать рукой подвигать шаровой палец в различных направлениях. Если это вам удается легко, деталь пришла в негодность, и необходима ее срочная замена.

Вот как раз насчет третьего способа и пойдет речь, так как, установив факт необходимости замены, требуется специальный съемник, с помощью которого необходимо будет произвести распрессовку шарового пальца.

Восстановление опоры

Существует 2 неисправности этого элемента конструкции. Чаще всего, встречается выработка имеющейся в корпусе смазки. В таком случае, вы можете легко восстановить работоспособность шаровой опоры. Для этого применяется особый шприц, с его помощью в корпус добавляют новую порцию смазки.

Лучше всего для этого подойдет графитная смазка, но можно использовать и другую, со схожими показателями. Но, не забывайте, что ресурс восстановленной детали несколько меньше. Если имеется большой износ, то такой способ не поможет. Запчасть придется заменить.

Заключение

. Отечественные дороги не способствуют долгой жизни подвески. Поэтому, ремонтировать ходовую приходится довольно часто. Из-за этого, часто возникает вопрос, как снять шаровую опору без съемника. На самом деле, это довольно просто. Для этого не потребуются огромные усилия. Из инструментов используется монтировка и молоток. Снятие шаровой без специального приспособления не влияет отрицательно на подвеску.

На форуме нашел тему как снять шаровую без съемника, прочитал и забыл. На днях пришлось снимать рычаг решил попробовать. Но ямы не было, теорию помнил но не дословно в результате получилось вот что. Сначала описываю способ выложеный на форуме. ——————————————————————————- Нужна яма, не подъемник(актуально для самоделов). 1. Снимаем шплинт гайки. 2. Льем вд40 на гайку. 3. Приоткручиваем гайку, но не совсем, тоесть чтобы она была навернута минимум на 3 витка резьбы. 4. Льем вд40 под гайку на палец. 5. Берем плоское зубило, либо любой кусок металла толщиной 15мм. 6. Вставляем его между рычагом и поворотным кулаком, чтобы он соприкасался с пыльником шаровой опоры. 7. Домкратим машину. При поддомкрачивании машины видим, что зубило начинает сильно зажимать между кулаком и рычагом. 8. Когда колесо отрывается от земли, мы слышим сильный щелчок, это палец вышел из кулака. 9. Если колесо оторвалось от земли, а палец не вышел, маааааленьким молоточком через выколотку несильно бьём по кулаку. Всё. forums.drom.ru/toyota-vitz-yaris … 66203.html

И как делал я без без ямы

Можно и без ямы и со снятым колесом, про наличии гидравлического домкрата, или любого другого. Поддомкрачивать нужно сам рычаг в районе шаровой после чего вставить между шаровойи рычагом то самое зубило, и опустить домкрат. Шаровая вылетает за милую душу. При отсуствии гидравлического домкрата вероятно можно применять и любой другой. Так как шаровая вылетает под действием пружины стойки амортизатора.

Износ или поломка шаровой опоры — серьезная неисправность, которая негативно отражается на работе автомобиля и требует скорейшего устранения.

Наиболее распространенными признаками, по которым можно определить необходимость замены шаровой, являются:

• Скрип в районе указанной детали во время поворота руля.
• Стук, появляющийся преимущественно во время движения по неровным дорогам при низкой скорости. Это обусловлено увеличивающимся зазором между головкой пальца и полостью корпуса, а точнее ее поверхностью.
• Отсутствие устойчивого движения при прямой езде. Дополнительные особенности — наличие неравномерного износа покрышек при правильном развал-схождении. Нельзя полагаться только на данный признак, поскольку он проявляется и при некоторых других неполадках.

Читать дальше: Охлаждение головки блока цилиндров

Поскольку у автовладельцев далеко не всегда есть желание или возможность обратиться в соответствующий сервисный центр, а также может не найтись под рукой необходимого инструментария, встает ряд вопросов. В данном случае водителей интересует, как снять шаровую опору без съемника. Мы рассмотрим данную процедуру на примере нескольких автомобилей различных марок.

Виды съемников

Рынок автоинструментов предлагает широкий выбор таких съемных механизмов, которые можно подразделить на два вида:

Винтовые съемники считаются универсальными, и подходят для работы практически с любым автомобилем.

Усилие в них создается за счет завинчивания болта в корпус съемника. Сам корпус надевается на проушину опоры, а при закручивании болт упирается в палец опоры и выпрессовывает его из гнезда.

Рычажные съемные механизмы не менее эффективны, но они больше по габаритам, поэтому не для каждого авто они могут подойти.

К примеру, таким съемником на ВАЗ-2107 верхнюю шаровую опору еще можно снять, а вот добраться до нижней не получится из-за очень ограниченного пространства.

Для этих целей используется специальный съемник.

Суть рычажного съемника сводится к наличию двух рычагов, посредине соединенных между собой.

С одной стороны, в них проделаны отверстия и установлен стяжной болт.

Для выпрессовки один рычаг устанавливается между проушиной и опорой, второй же рычаг при этом получается под пальцем.

При выкручивании болта из-за имеющейся соединяющей оси концы рычагов начинают сходиться, и палец выталкивается.

Но необязательно съемный механизм приобретать, его запросто можно изготовить и в домашних условиях из подручных средств.

Далее рассмотрим несколько типов съемников шаровых опор и рулевых наконечником, которые можно изготовить самостоятельно.

1-е место: Съемник шаровых опор JTC-4644 рычажного типа

Как и съемник шаровых опор JTC 1727, модель 464 относится к инструментам рычажного типа. Особенность данного приспособления — прочный металлический корпус. В отличие от других, этот вариант достаточно большой и тяжелый, весит более двух килограммов. Максимальный вылет — 90 мм, зев — 45 мм.

JTC-4644

Развиваемого усилия достаточно, чтобы выпрессовывать шаровые и рулевые наконечники соответствующего размера легковых и грузовых машин. Не изнашивается в процессе эксплуатации, имеет мощный винт. Инструмент подходит и для продукции автопрома России, и для иностранных машин.

Характеристики
Зев, мм	45
Глубина зева, мм	90
Размеры, мм	180х125х95
Вес, кг	2,661

Инструмент для выкручивания опоры

Рассмотрим мы еще один тип, который используется не для выпрессовки пальца, а для извлечения самой опоры.

Дело в том, что на ряде авто (Пежо, Ситроен) шаровая опора вкручивается в рычаг. Со временем резьбовое соединение закисает, и выкрутить данный элемент подвески достаточно сложно без специального инструмента.

Но необходимые съемник можно и самостоятельно изготовить, а не тратить деньги на заводской.

Изготавливается он из толстостенной трубы на 2’’ длиной 8-9 см.

С торца этой трубы необходимо сделать 4 шипа шириной 5 мм и высотой 7 мм, расположенных под углом 90 град относительно друг друга.

То есть должно получиться на торце трубы 4 выступа равномерно распределенных по окружности. Сделать это можно при помощи ножовки по металлу и напильника или же «болгаркой».

С другого торца делаем прорези на глубину 3 см, деля окружность трубы на 8 частей.

Затем эти лепестки при помощи молотка подгибаем к центру, значительно уменьшая диаметр.

Берем гайку на 24, и привираем ее к торцевой части, а затем сварочным аппаратом заделываем проделанные прорези.

Работать таким съемников достаточно удобно – надеваем его на опору, так, чтобы шипы вошли в специальные пазы на корпусе опоры.

При этом палец пройдет сквозь изготовленный инструмент, что позволит на него накрутить стопорную гайку, тем самым фиксируя съемник. Остается только ключом на 24 за приваренную гайку выкрутить опору.

Артикул и стоимость хороших аналогов родных шаровых опор ВАЗ 2107 от сторонних производителей

Качество оригинальных шаровых отличается от партии к партии. Возможно приобретение как хорошей опоры, так и откровенного хлама. Поэтому многие автовладельцы сомневаются какие лучше поставить ШО. Они часто отказываются от покупки оригинала в сторону изделий от сторонних производителей. Наилучшие аналоги родных шаровых представлены в нижеприведенных таблицах.

Таблица — Хорошие аналоги шаровой 2101029040828

Производитель	Артикул	Примерная стоимость, рубль
TRW	JBJ250	520-600
Lemforder	3731501	590-710
Delphi	TC204	370-450
Monroe	L0704	440-530
CTR	CBFI4	510-630

Таблица — Рекомендуемые альтернативные варианты опоры 21010290419286

Производитель	Артикул	Примерная стоимость, рубль
Moog	LABJ0392	360-420
Profit	23010098	260-300
Denckermann	D110135	250-315
Lemforder	37320	330-425
Delphi	TC203	395-450
